Programa
Tuesday, March 15, 2022
6:43 PM

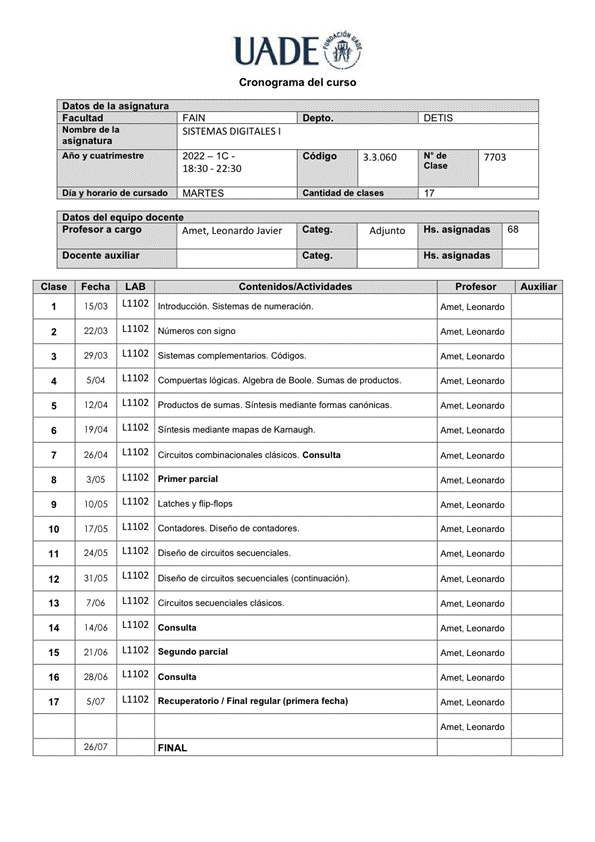

<<WebCampus 2022_03_14_114930-SISTEMAS_DIGITALES_I__7703__Amet__Leonardo_Javier.pdf..pdf.pdf>>
Clases
domingo, 9 de marzo de 2025
00:59
Clase 1
Tuesday, March 15, 2022
6:46 PM

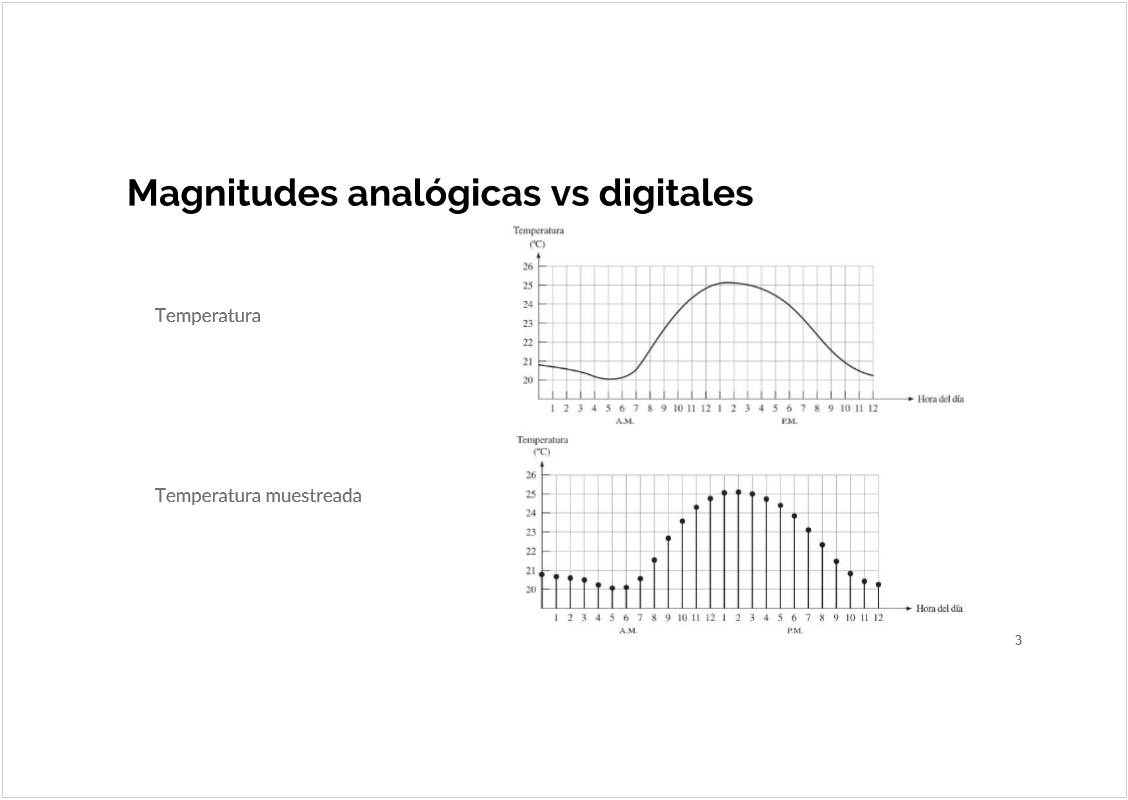

C1 - Introduccion
Sunday, March 20, 2022
10:15 PM
<<00.SDI2022
- Introduccion.pdf>>

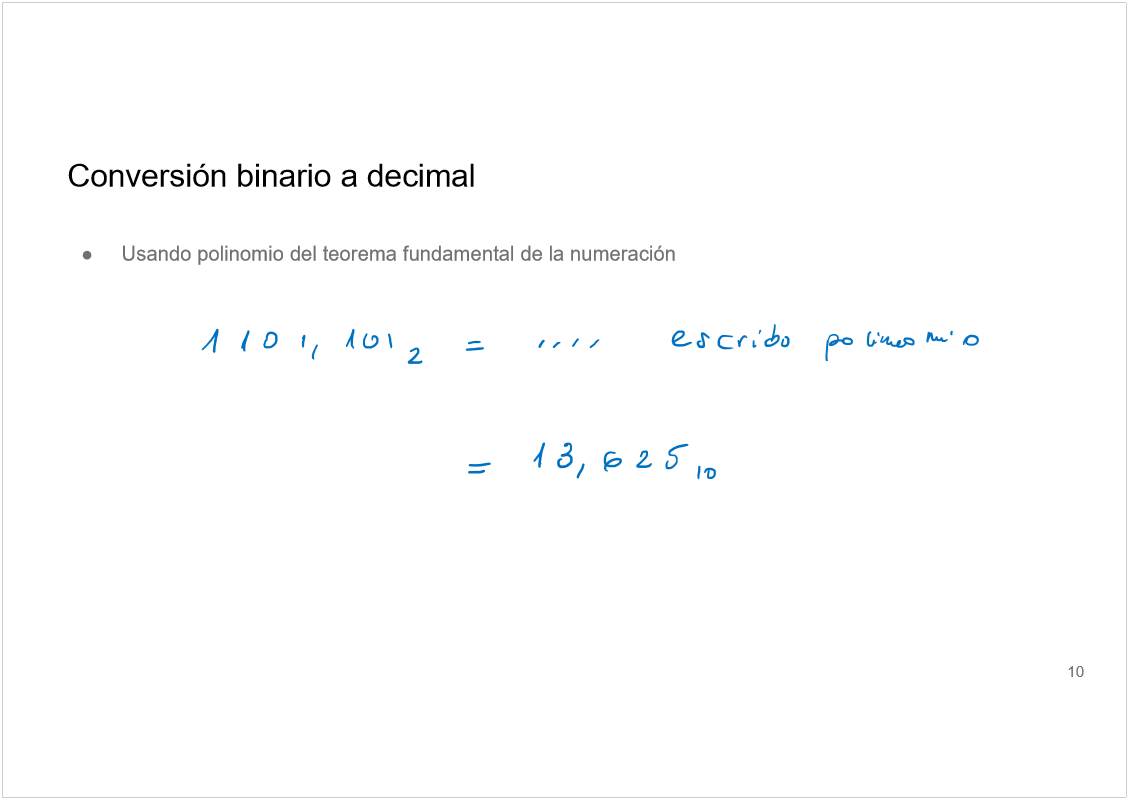

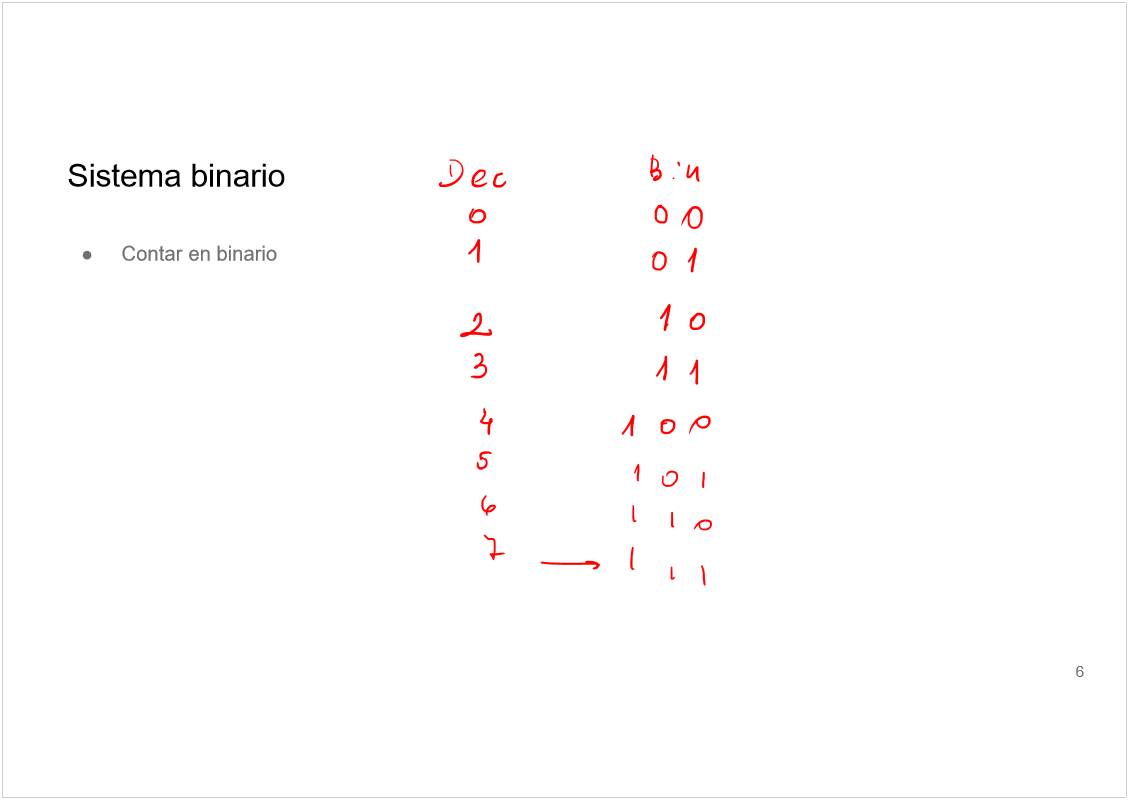

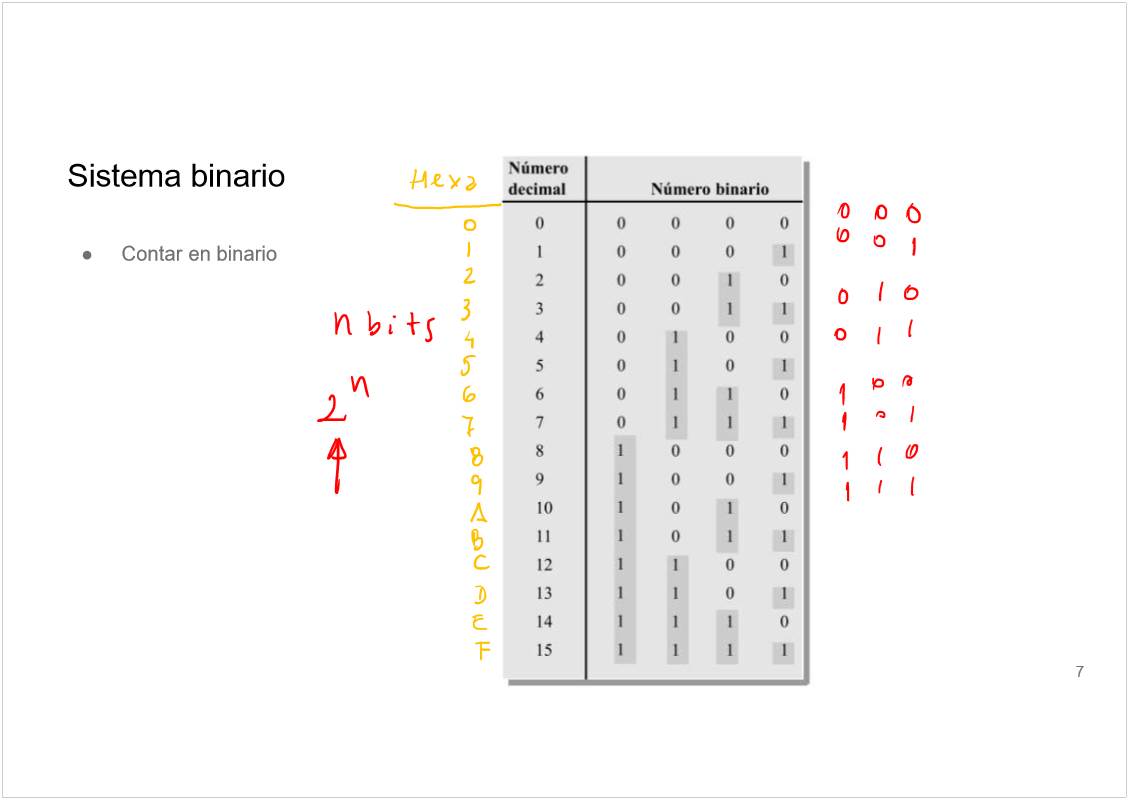

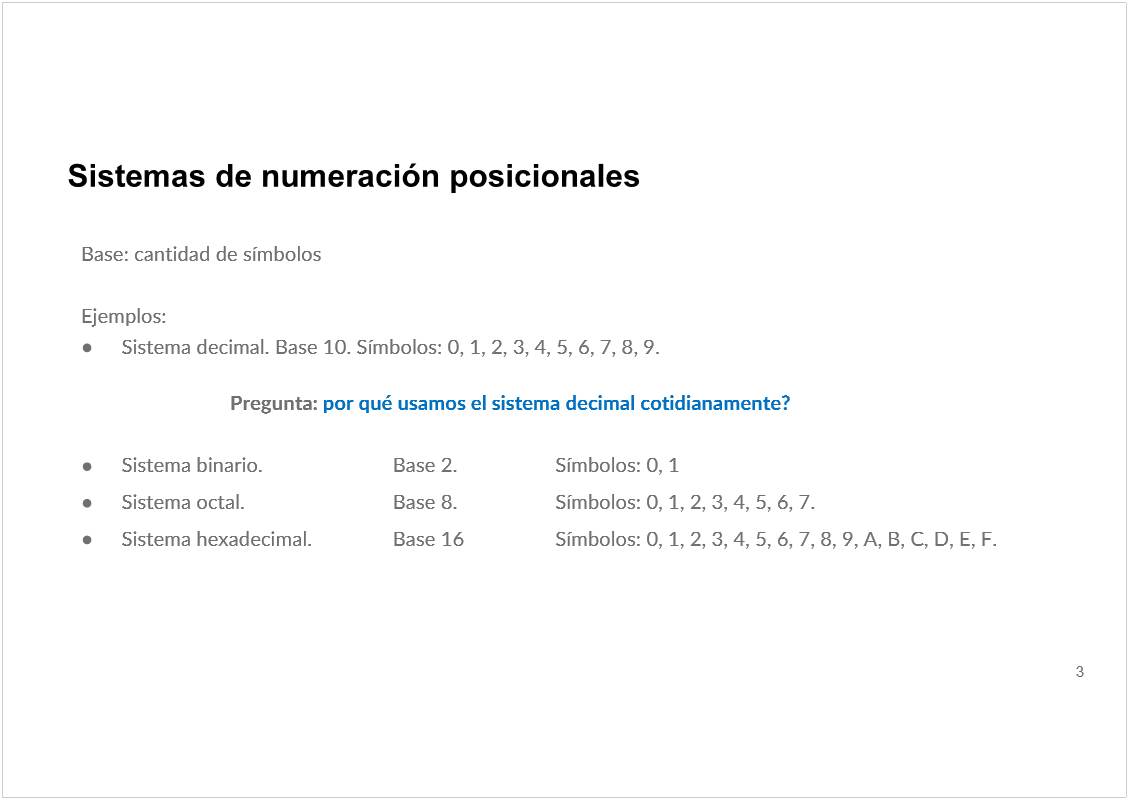

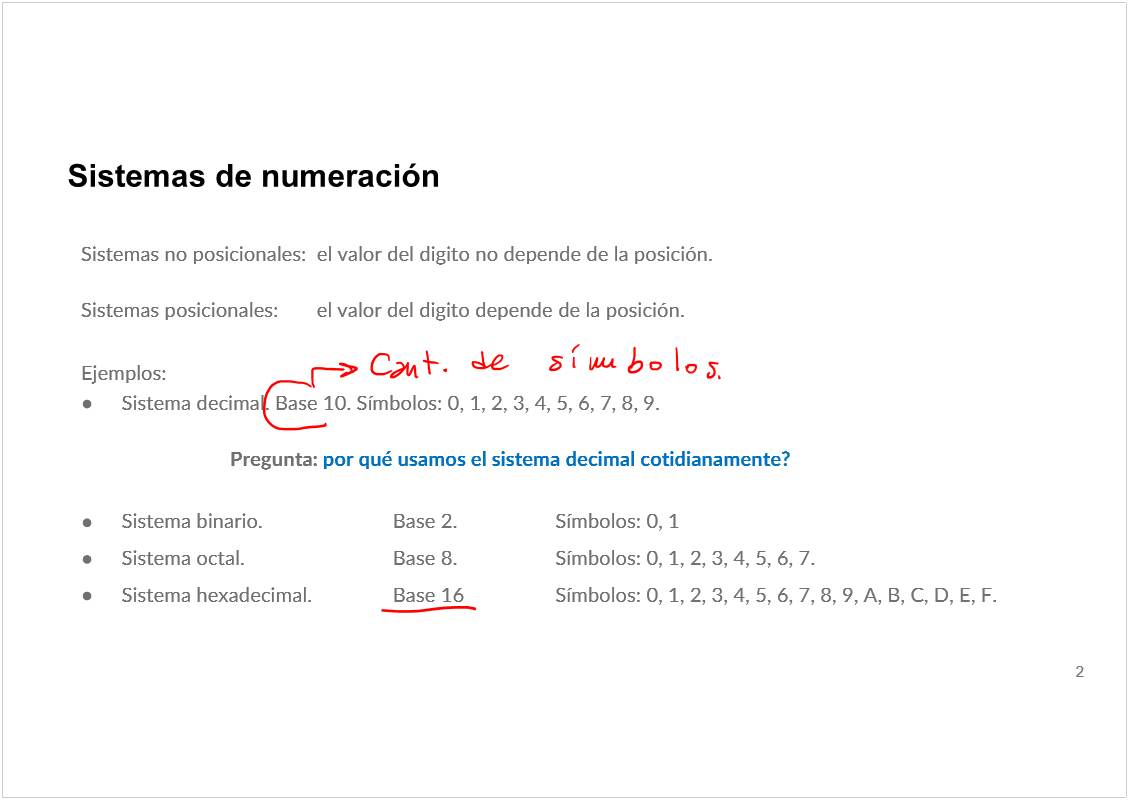

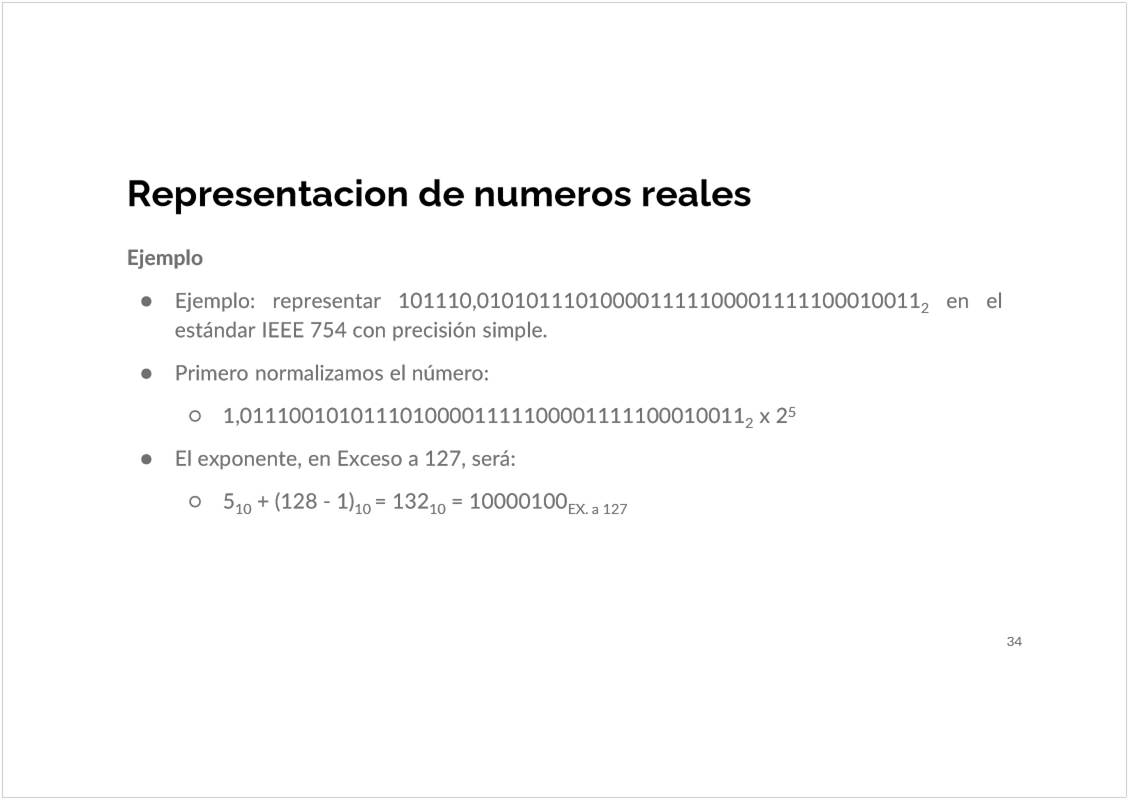

C1 - Sistemas de Numeracion
Sunday, March 20, 2022
10:13 PM

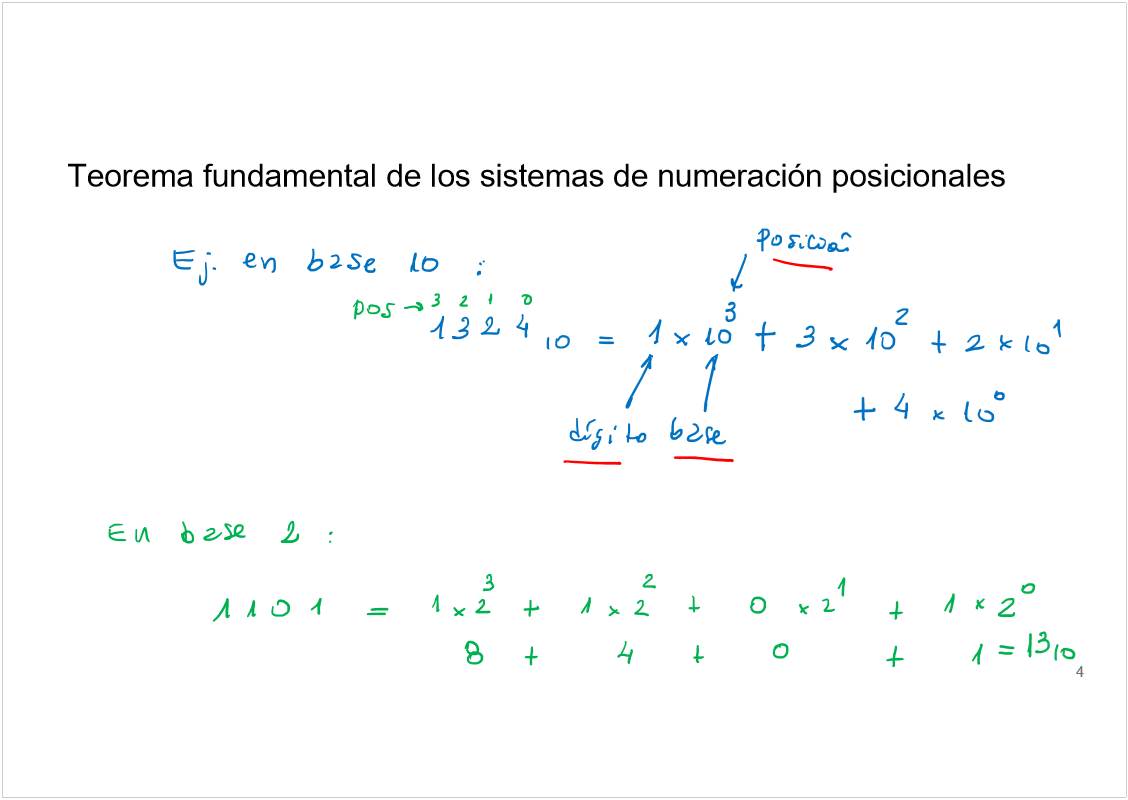

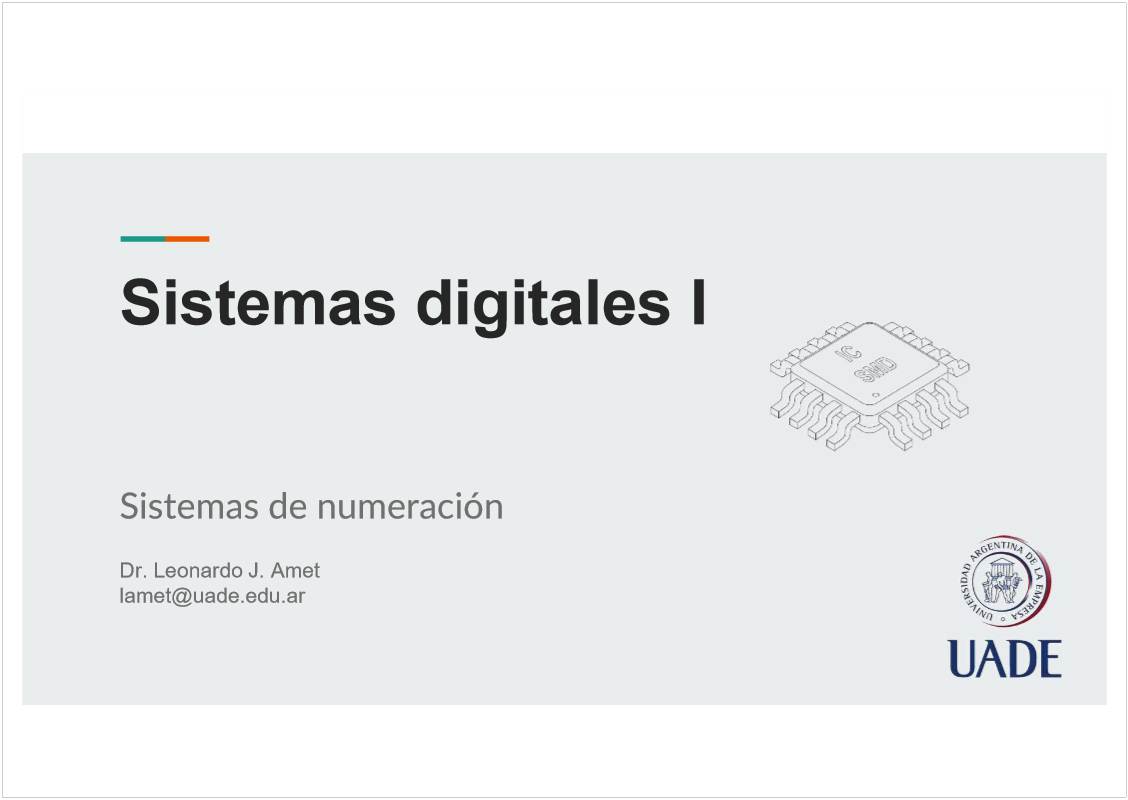

<<01.a.Sistemas
de numeracion.pdf>>

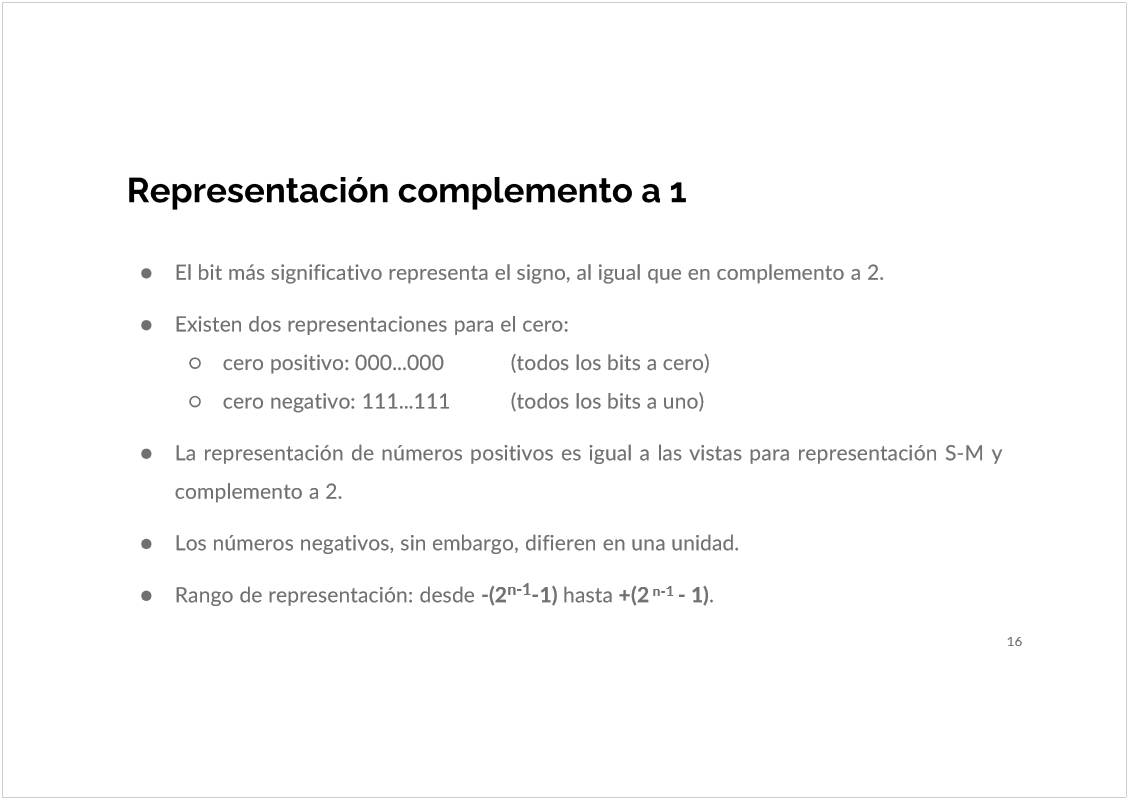

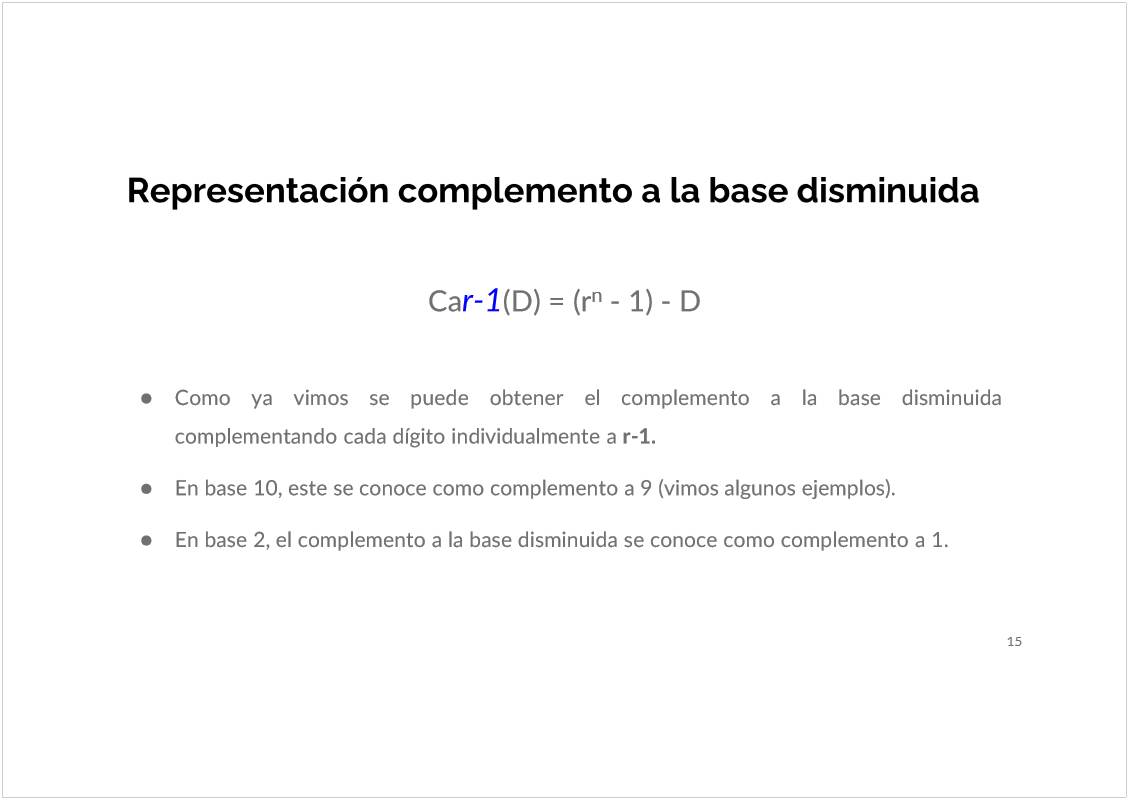

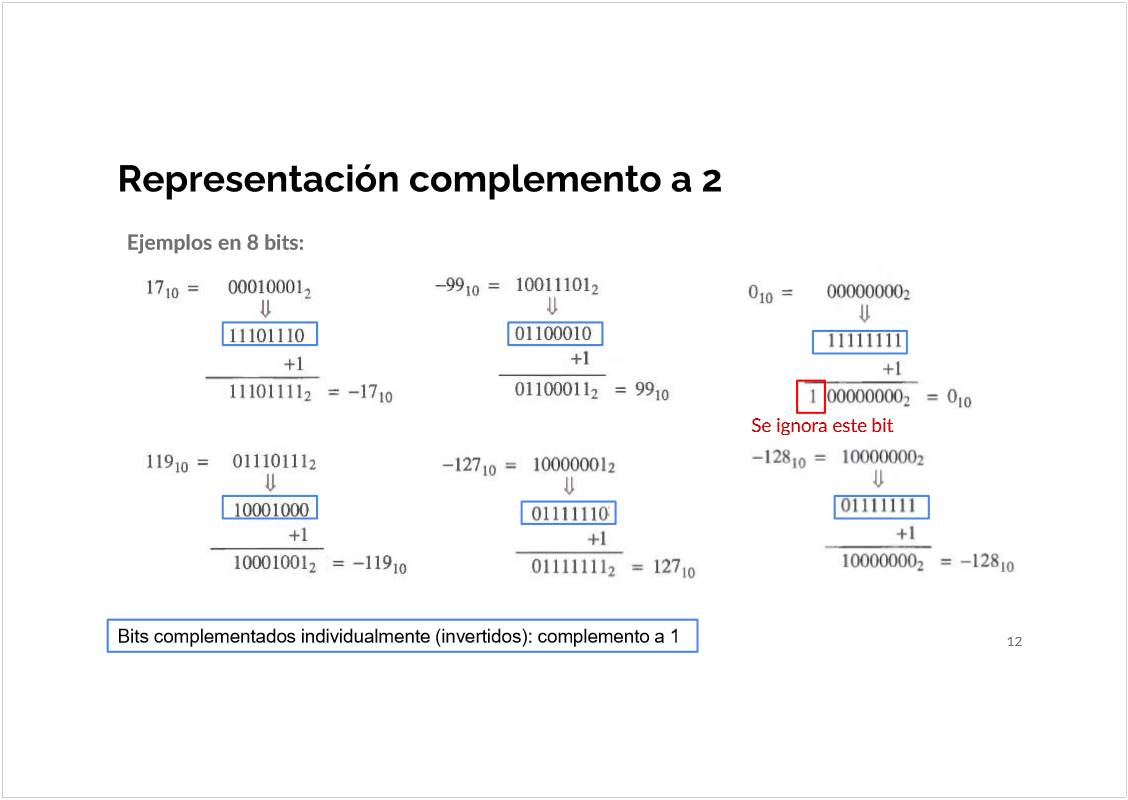

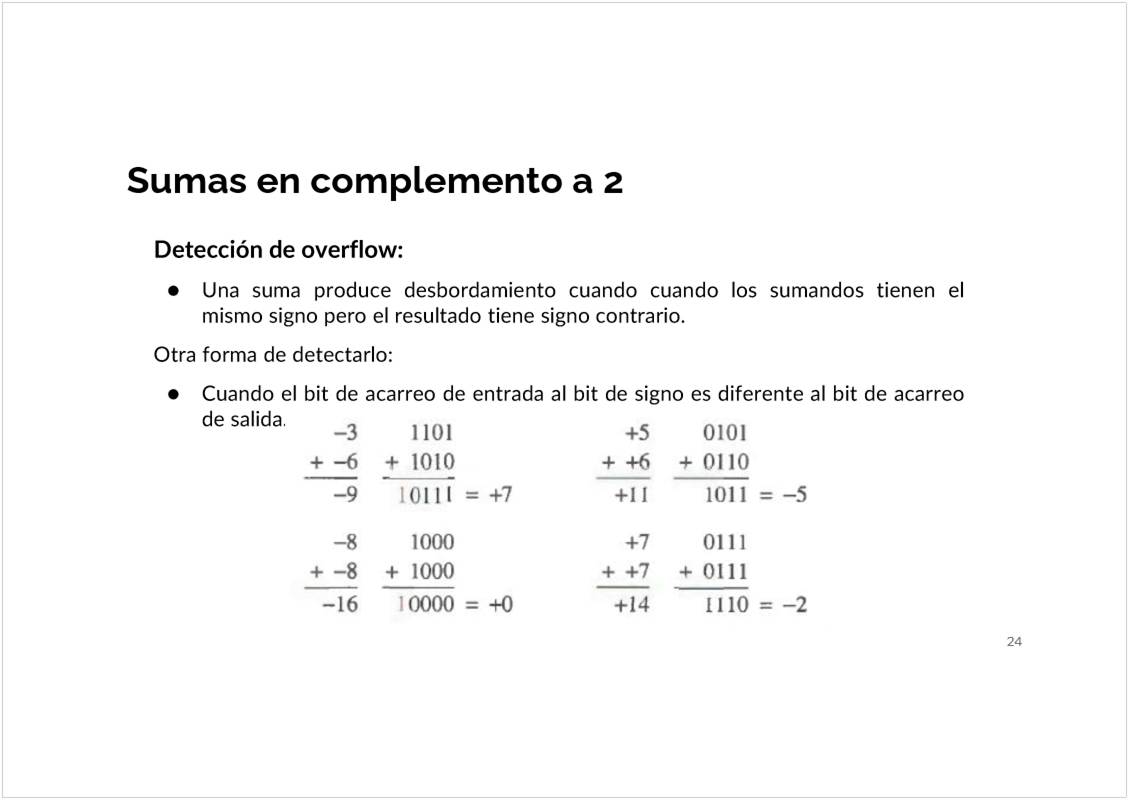

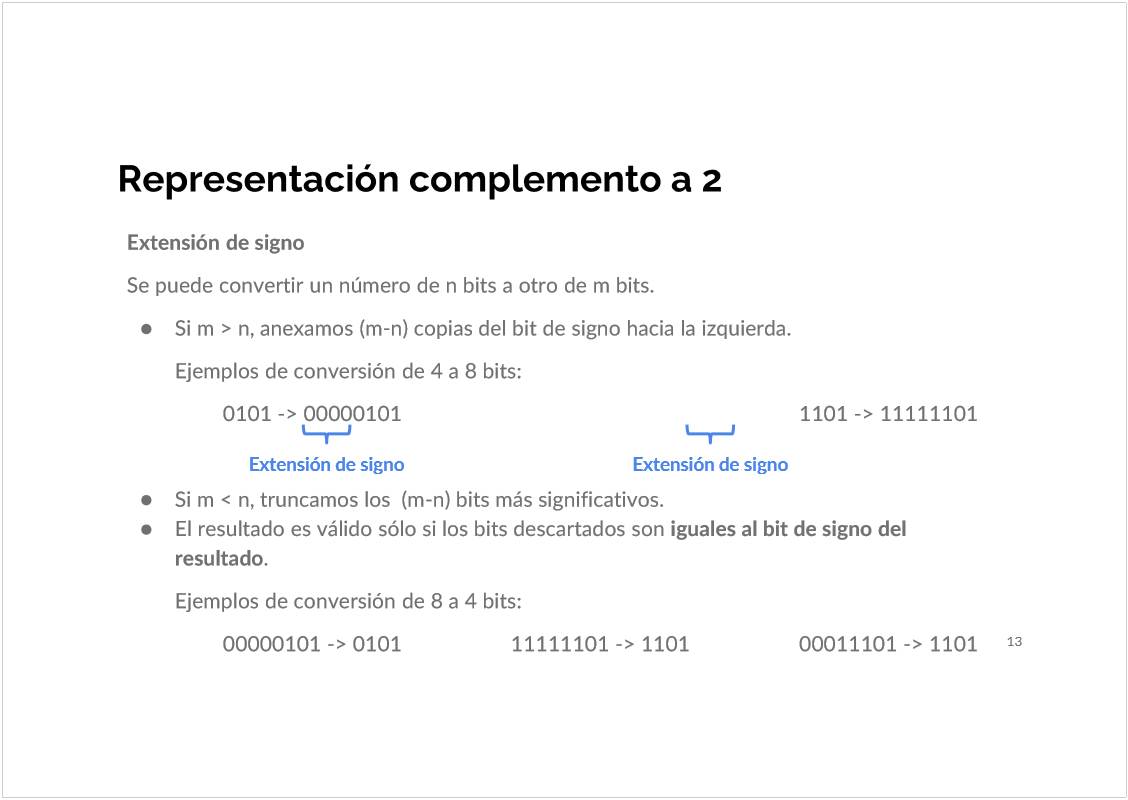

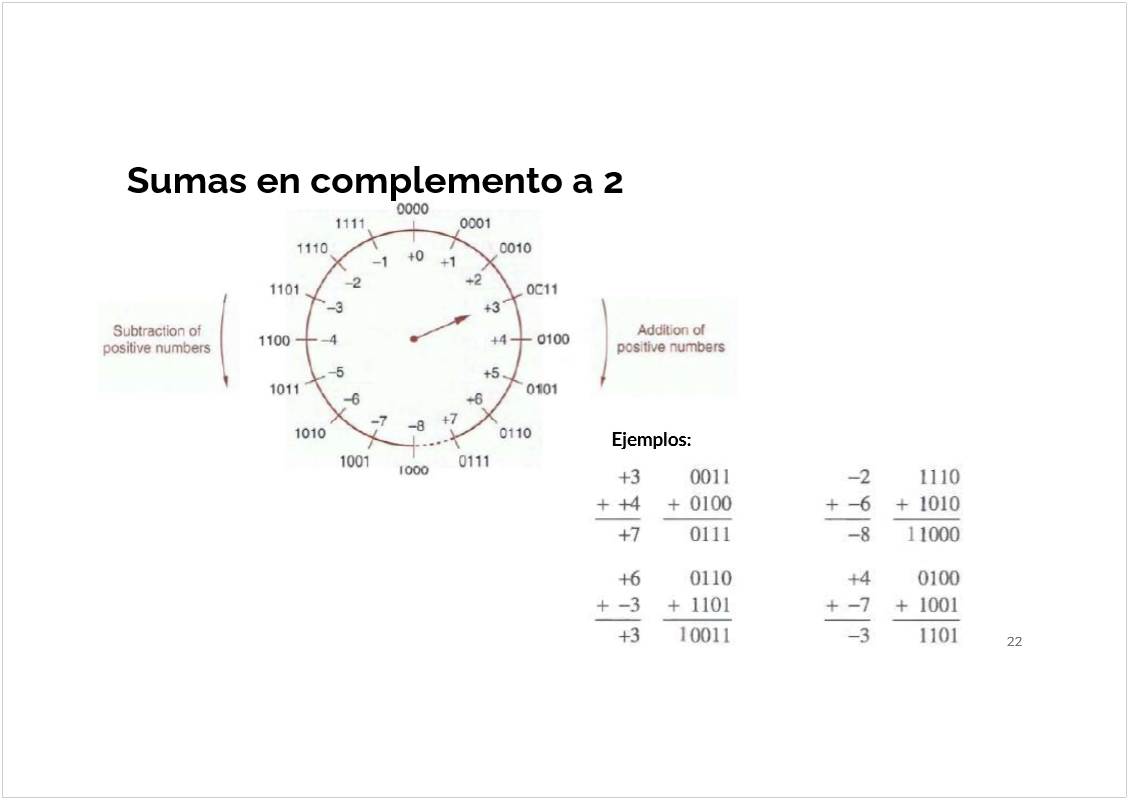

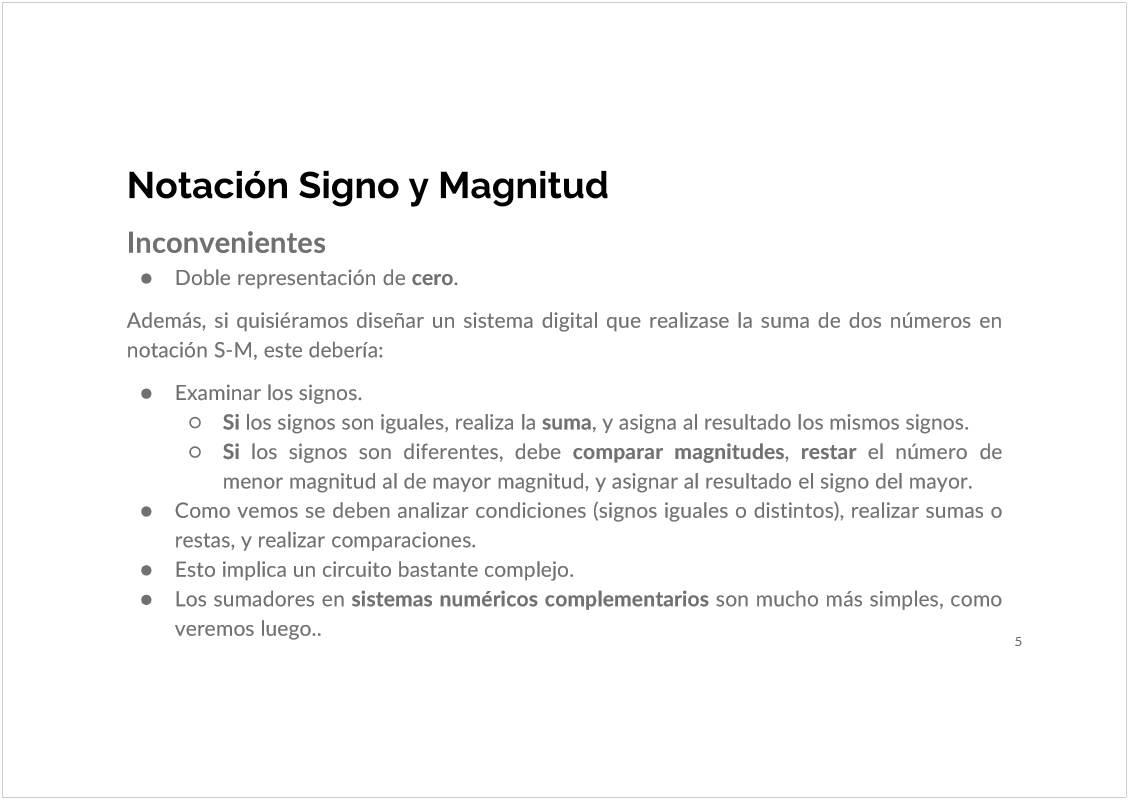

C1 - Números con signo
Sunday, March 20, 2022
10:17 PM

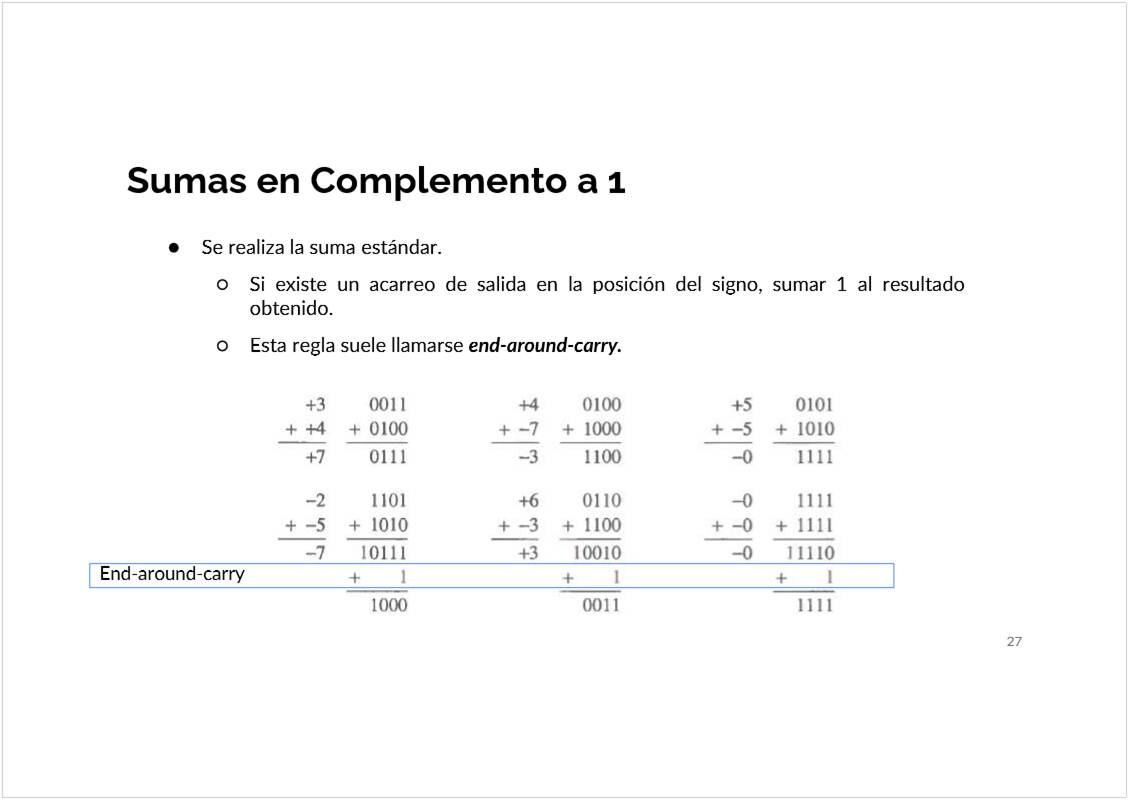

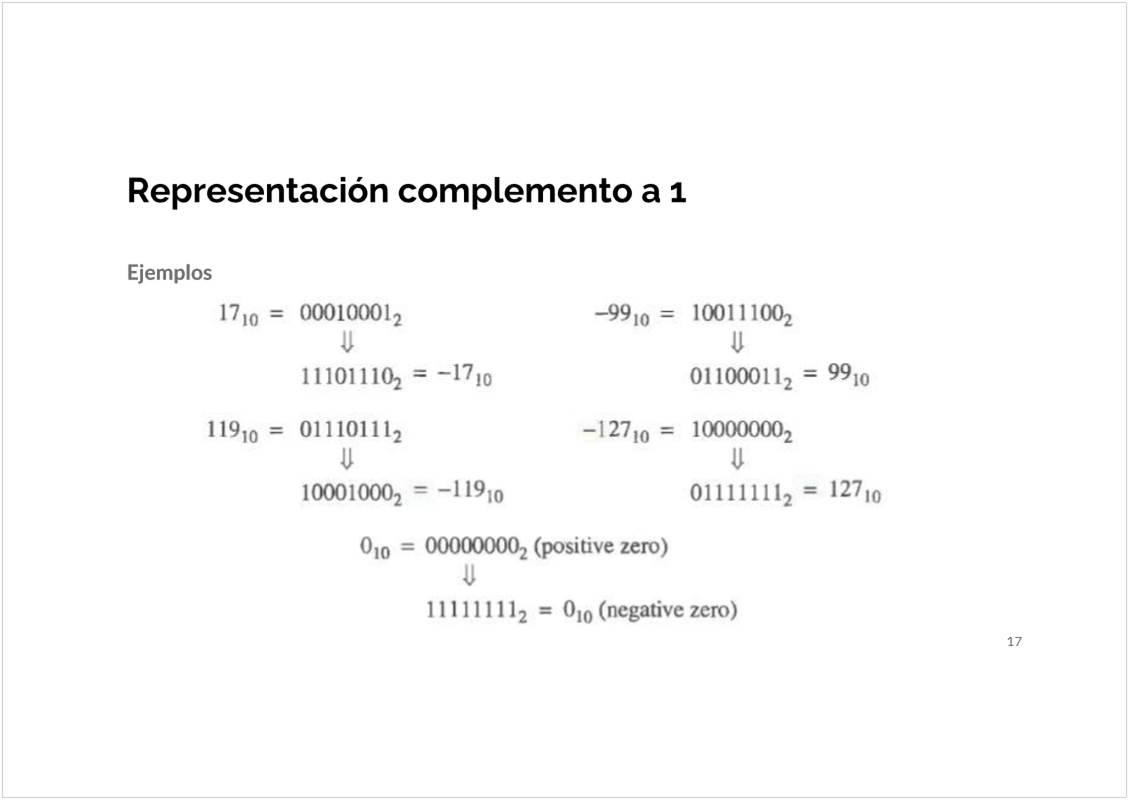

<<01.b.SDI2022
- Números con signo.pdf>>

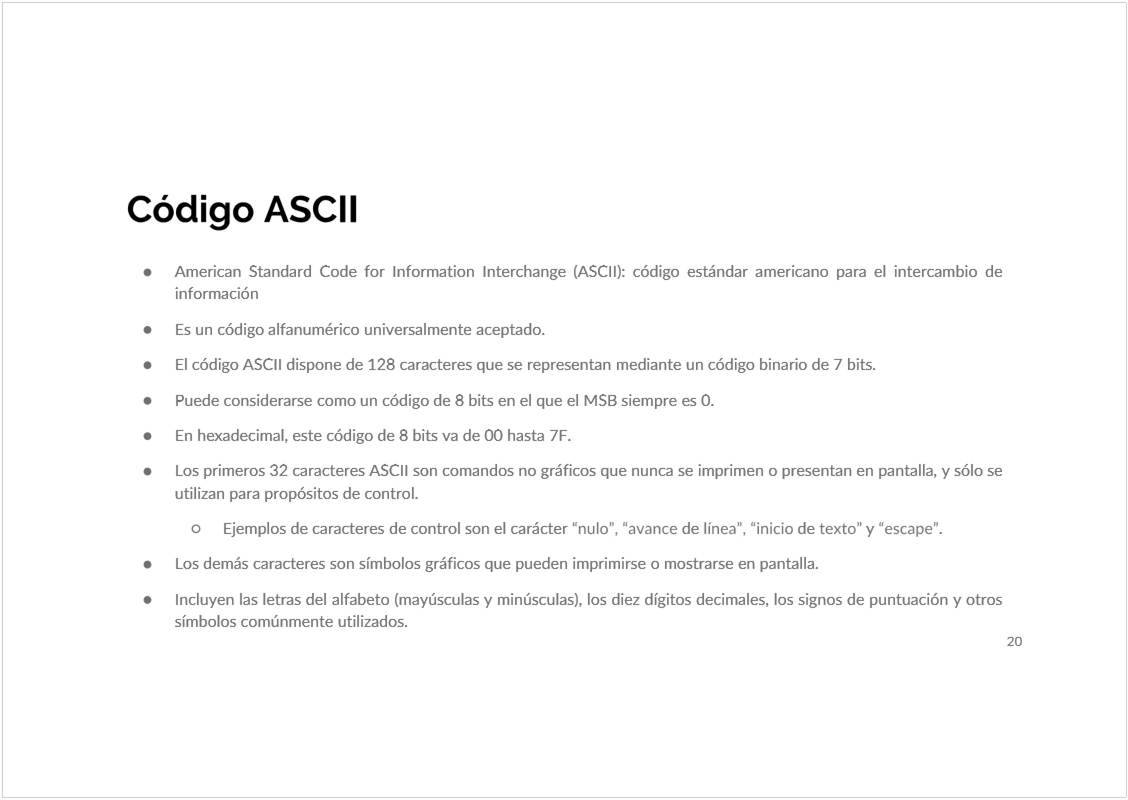

C1 - Códigos
Sunday, March 20, 2022
10:18 PM
<<02.SDI2022
- Códigos.pdf>>

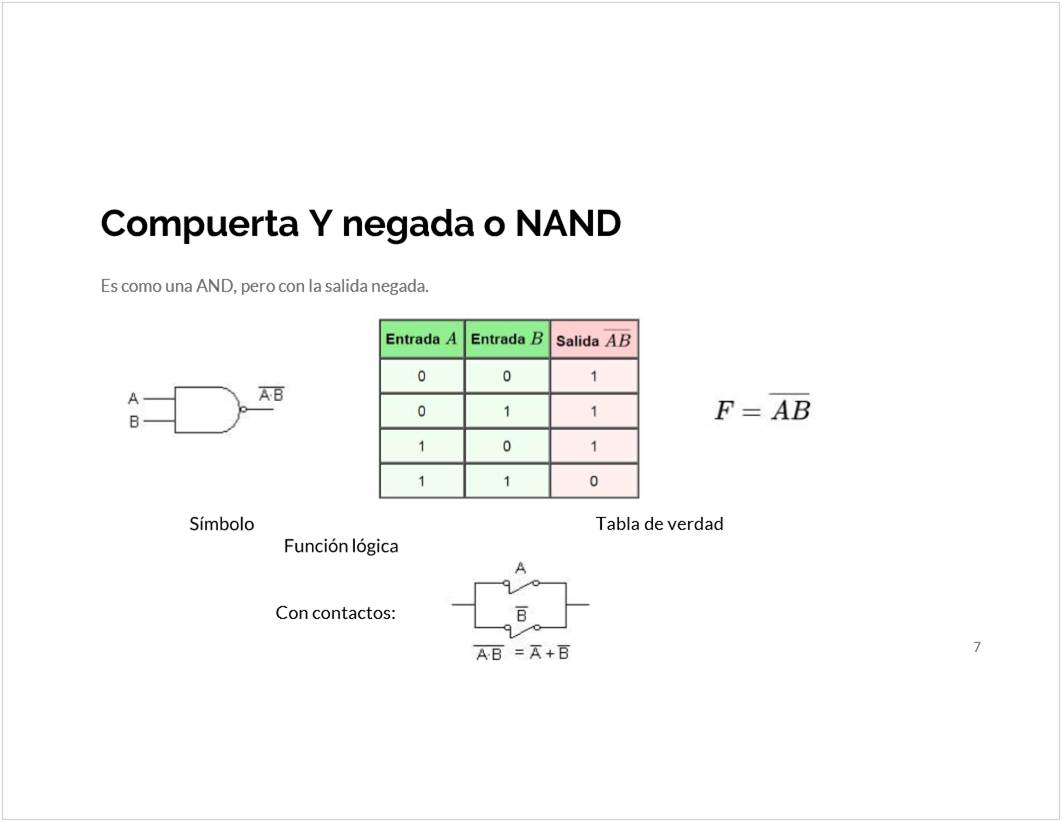

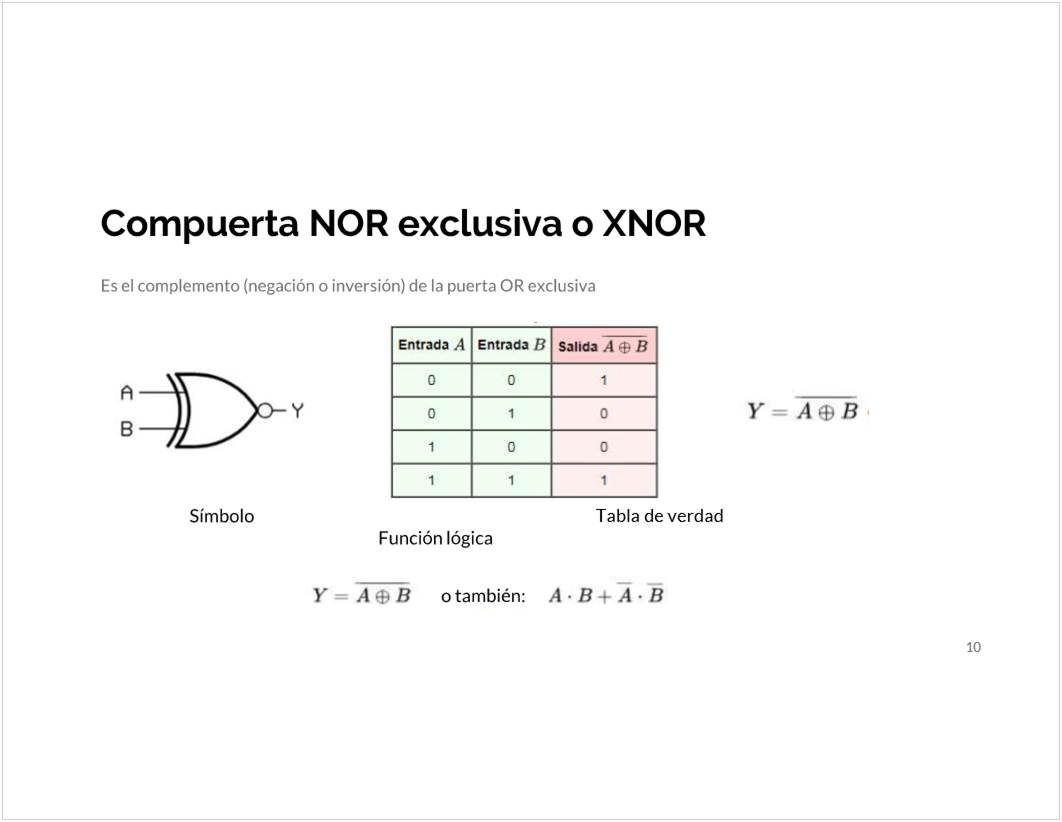

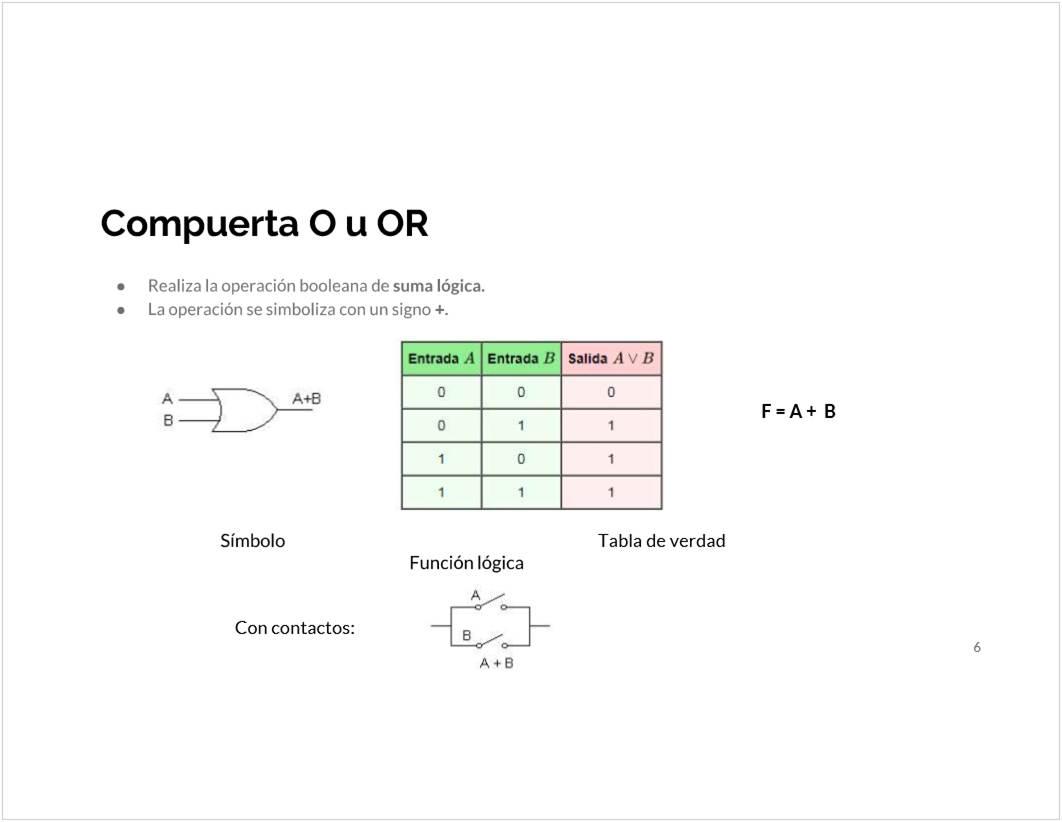

C2 - Compuertas Logicas
Friday, April 8, 2022
7:58 PM

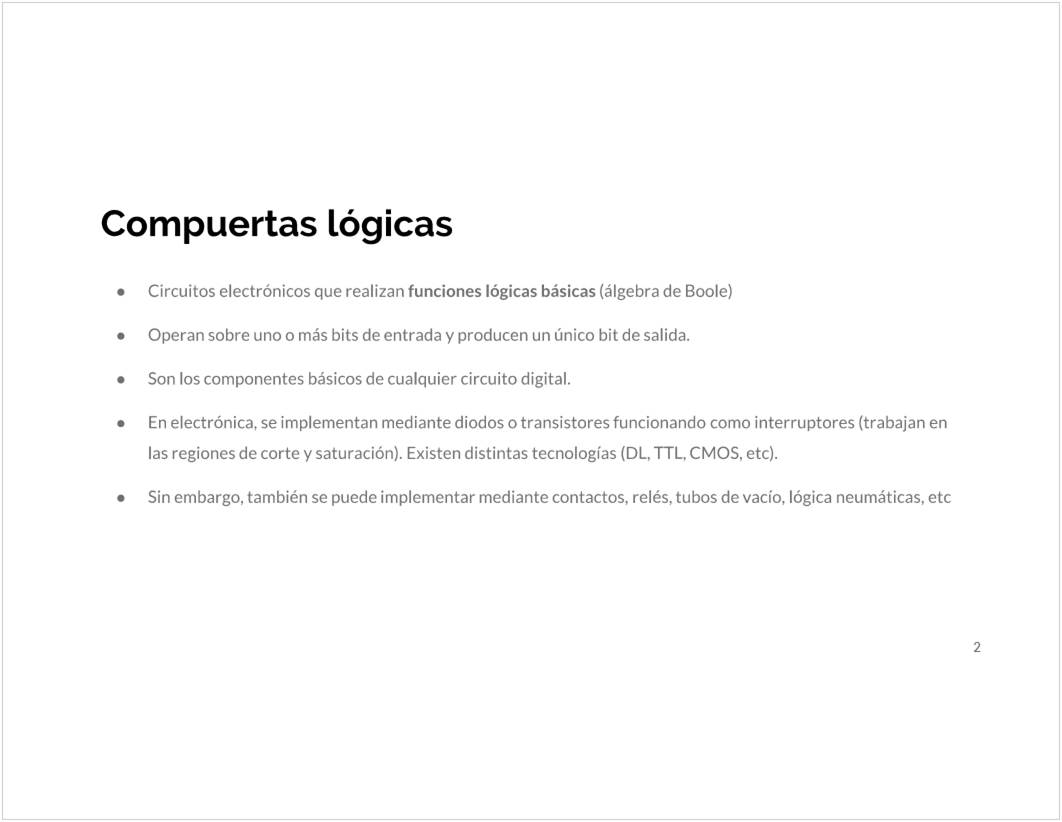

<<03.SDI2022
- Compuertas lógicas.pdf>>

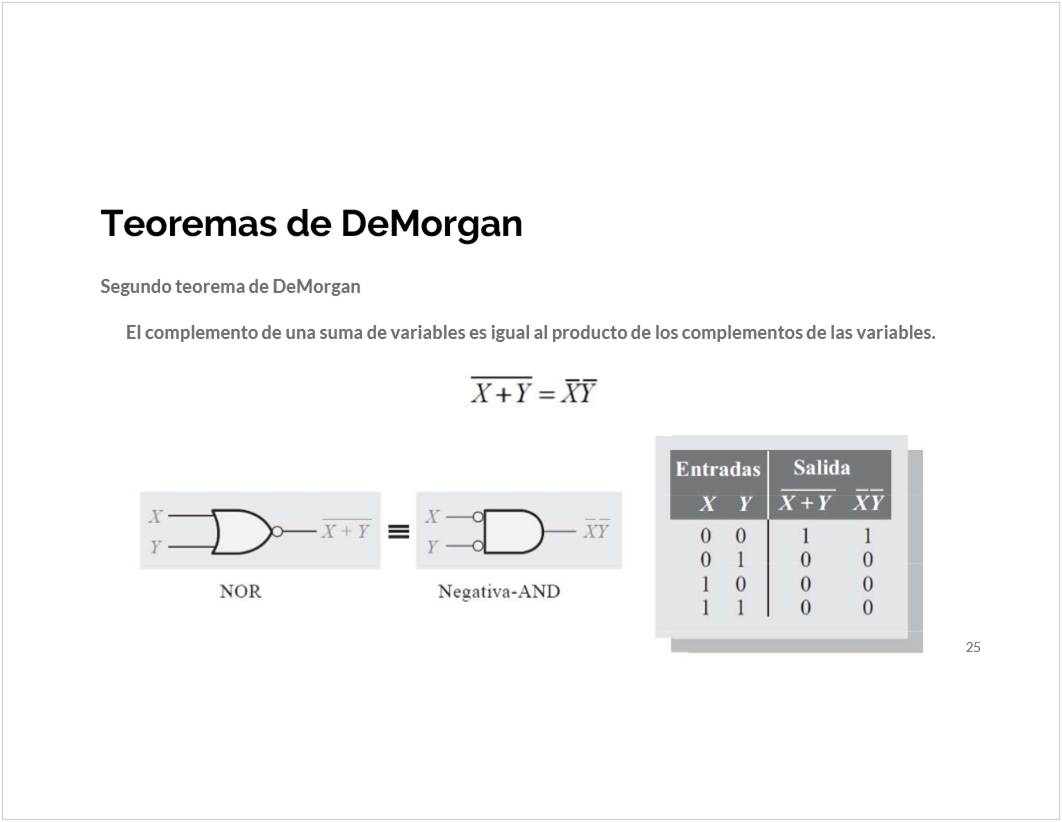

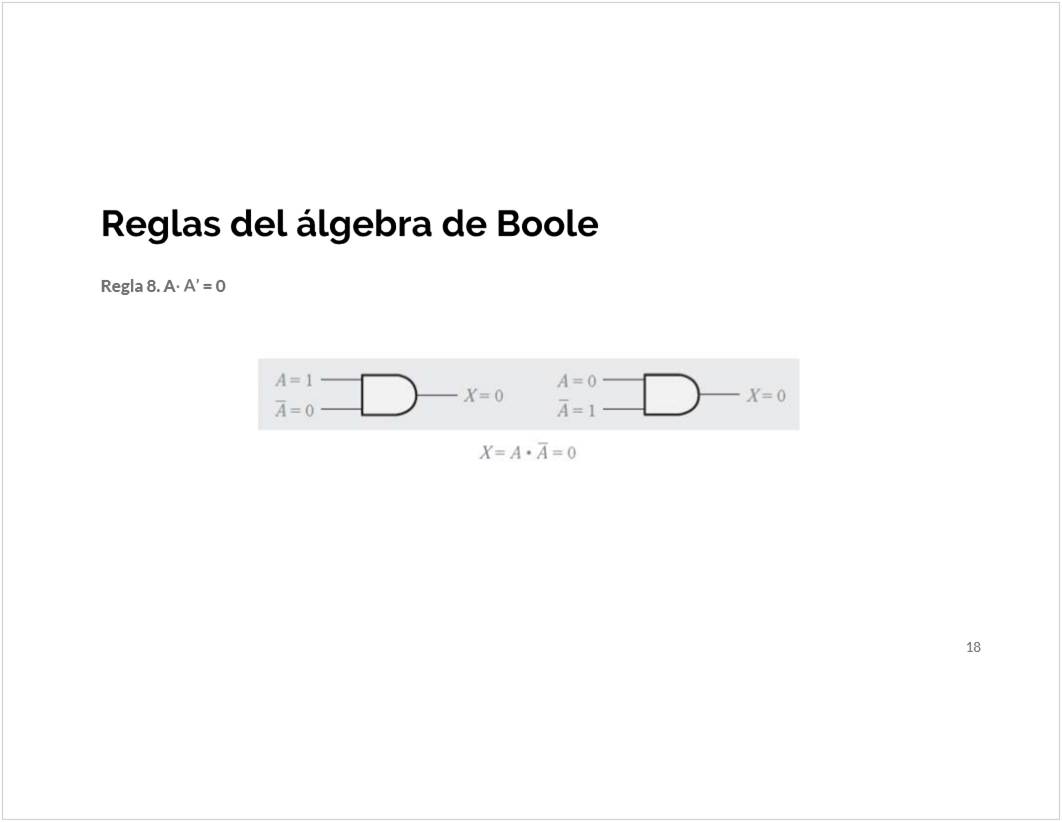

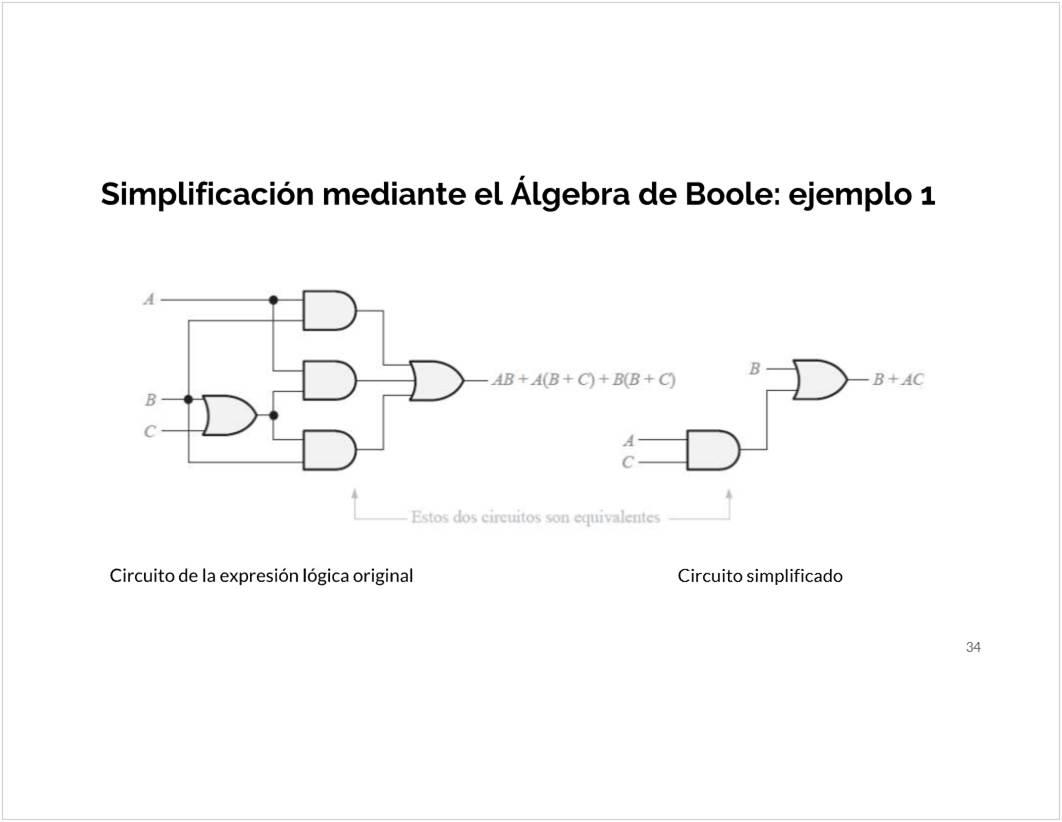

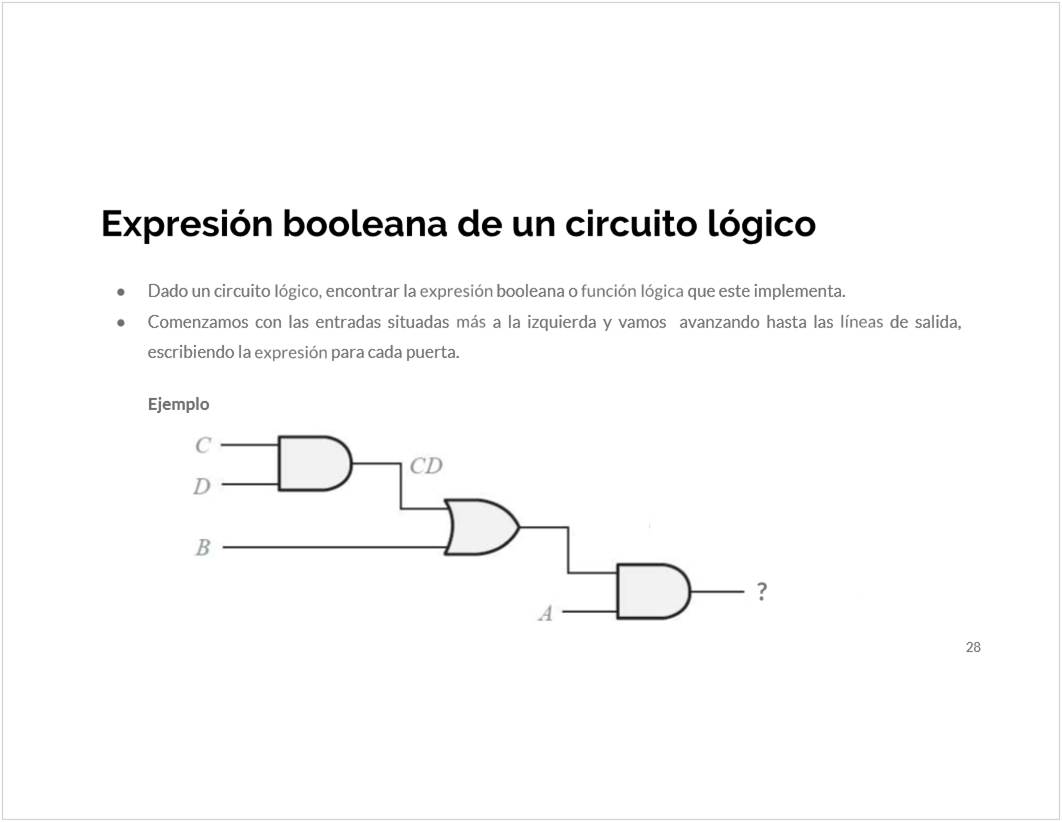

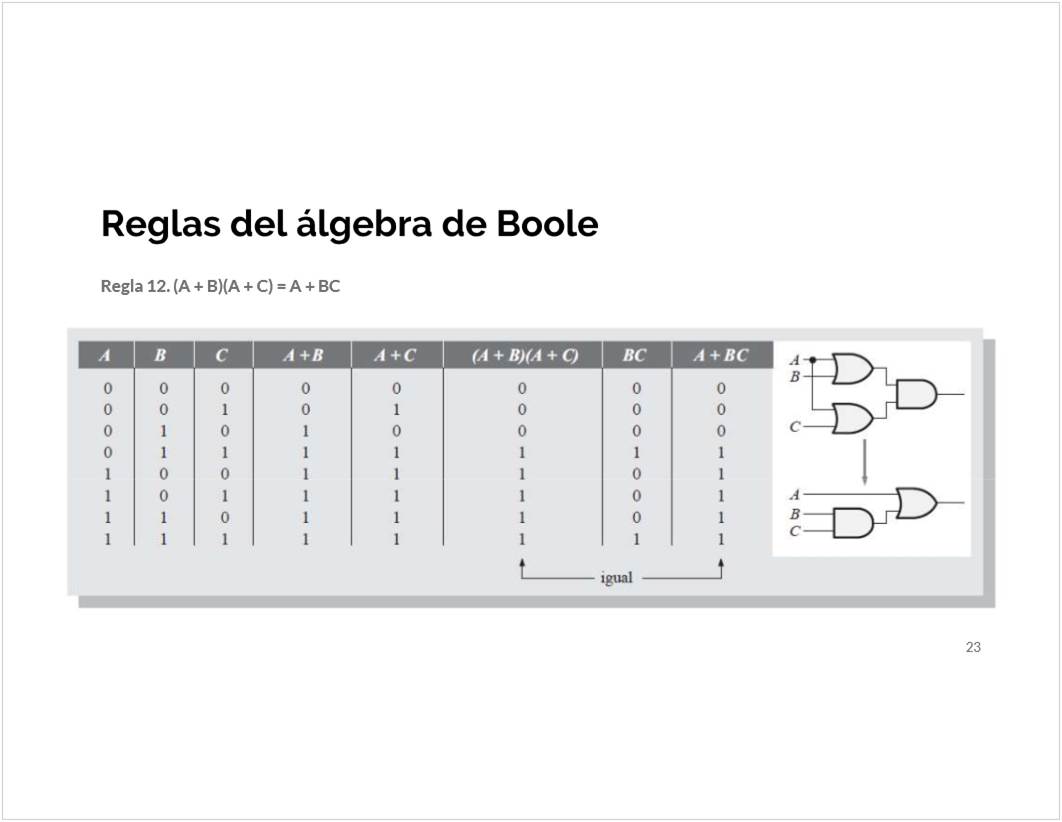

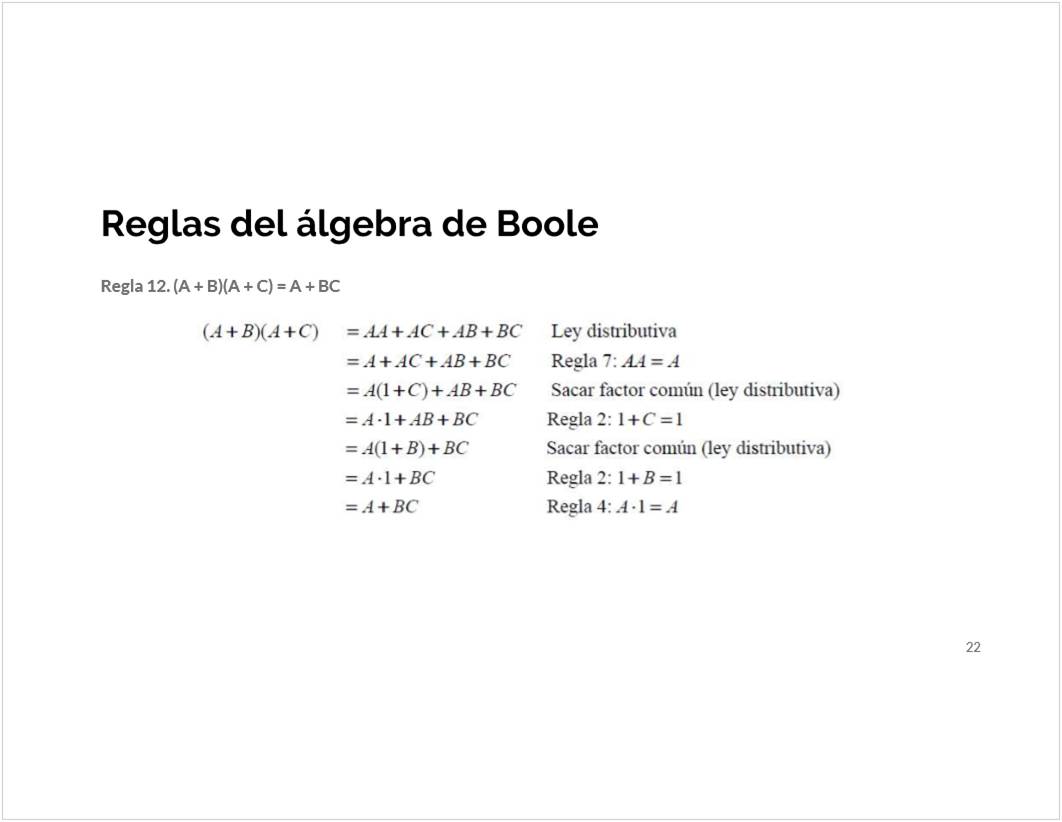

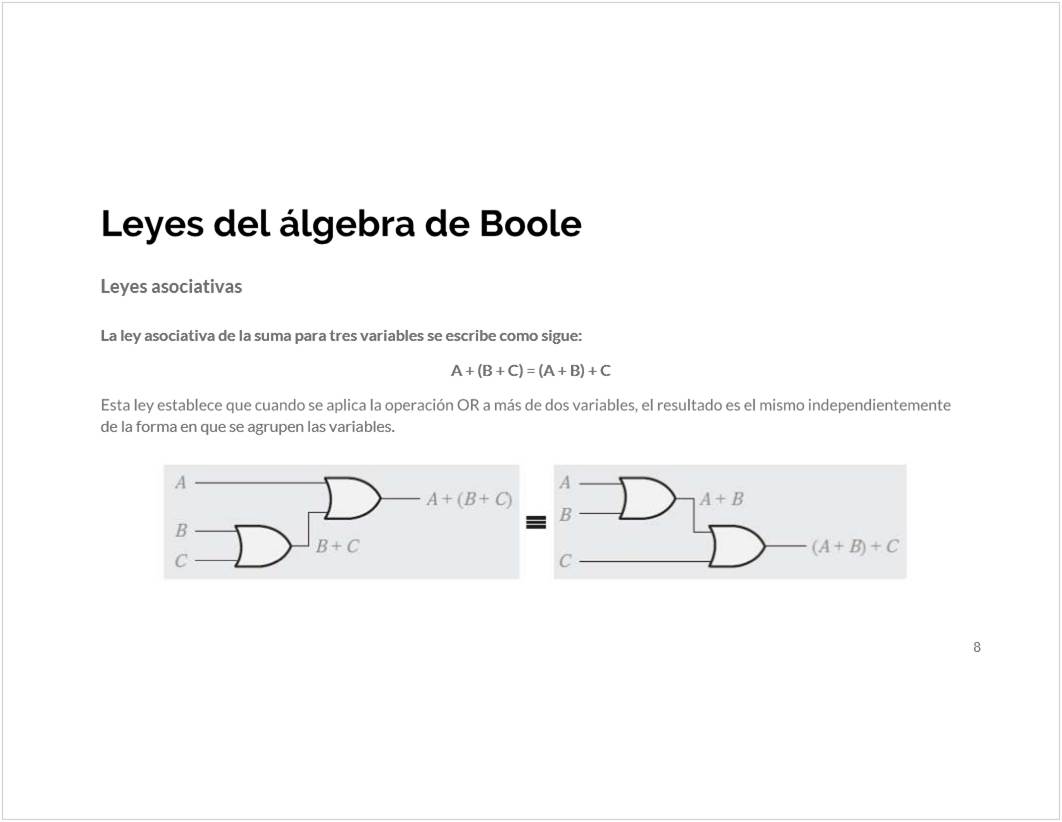

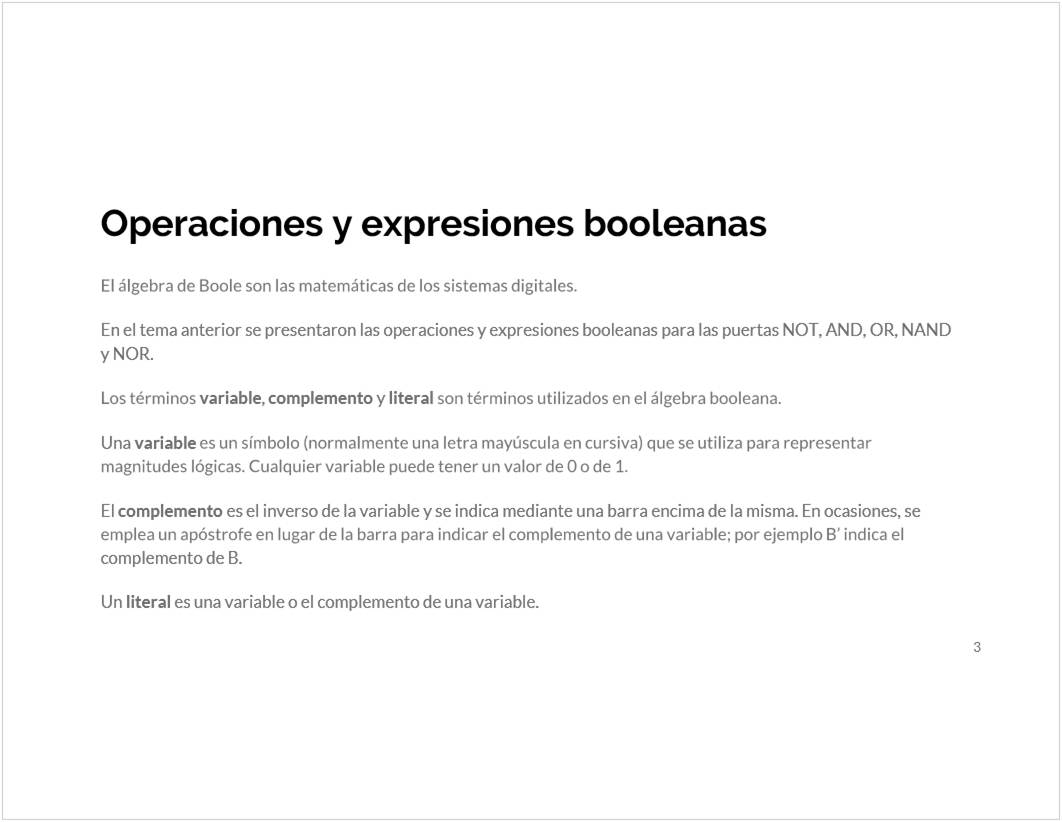

C2 - Algebra de Boole
Friday, April 8, 2022
8:00 PM
<<04.SDI2022
- Álgebra de Boole.pdf>>

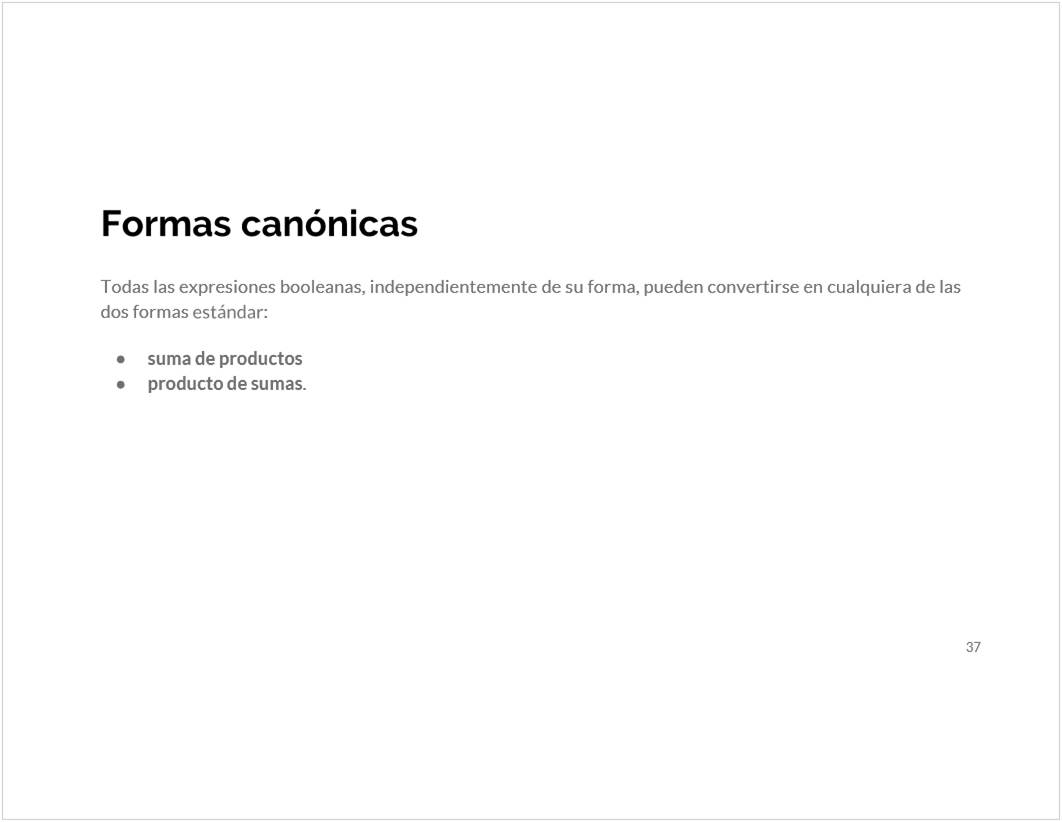

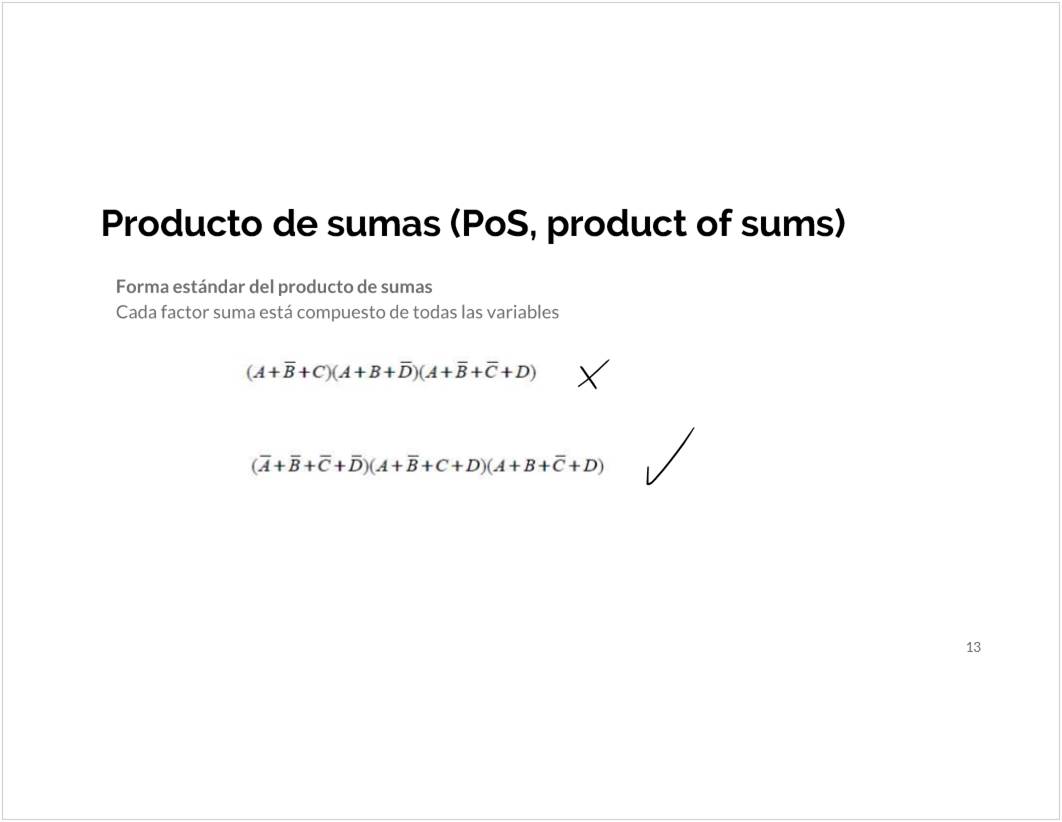

C3 - Formas Canonicas
Friday, April 8, 2022
8:01 PM
<<05.SDI2022
- Formas canónicas o estándar.pdf>>

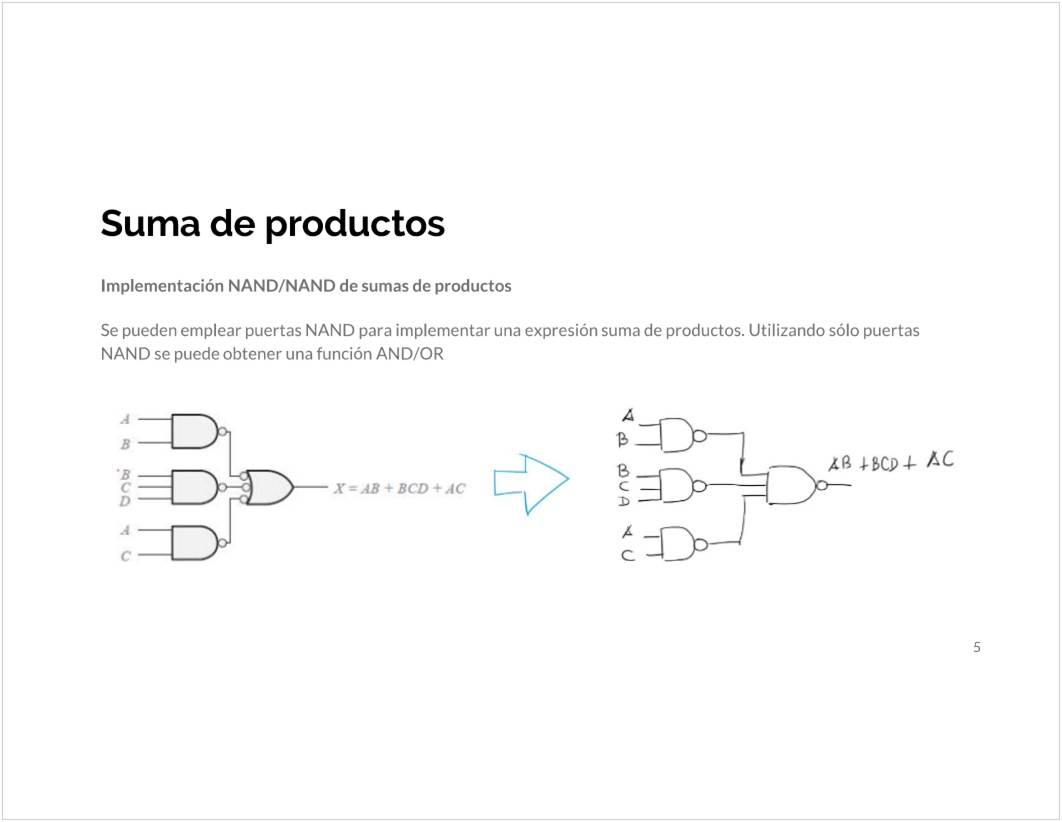

C3 - Sintesis SoP y PoS
Friday, April 8, 2022
8:02 PM
<<06.SDI2022
- Sintesis con SoP y PoS.pdf>>
C3 - Mapas de Karnaugh
Friday, April 8, 2022
8:02 PM
<<07.SDI2022 - Mapas de Karnaugh.pdf>>

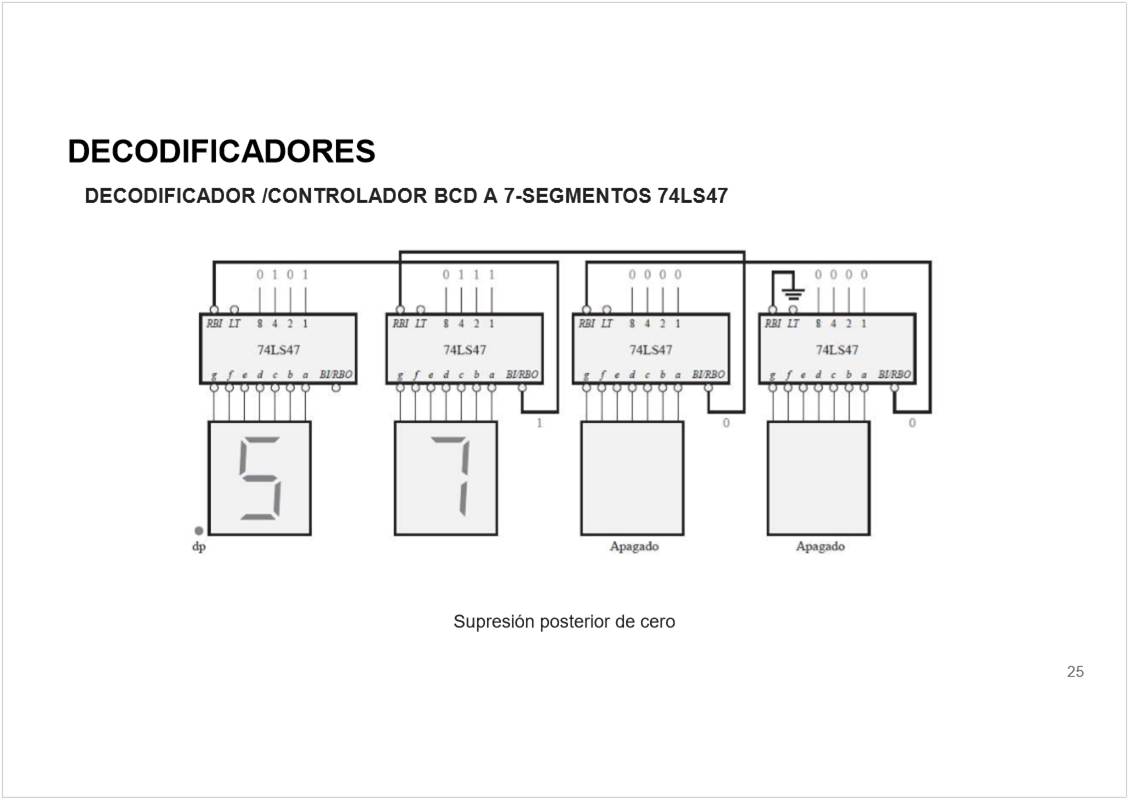

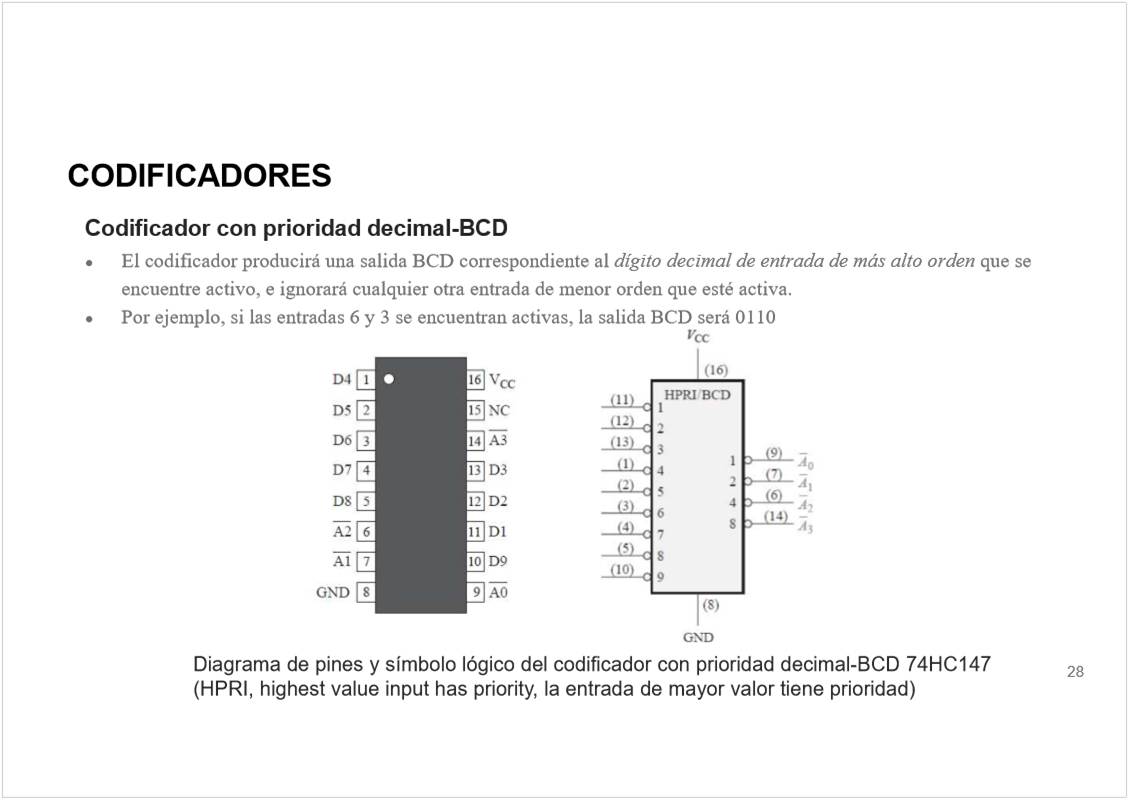

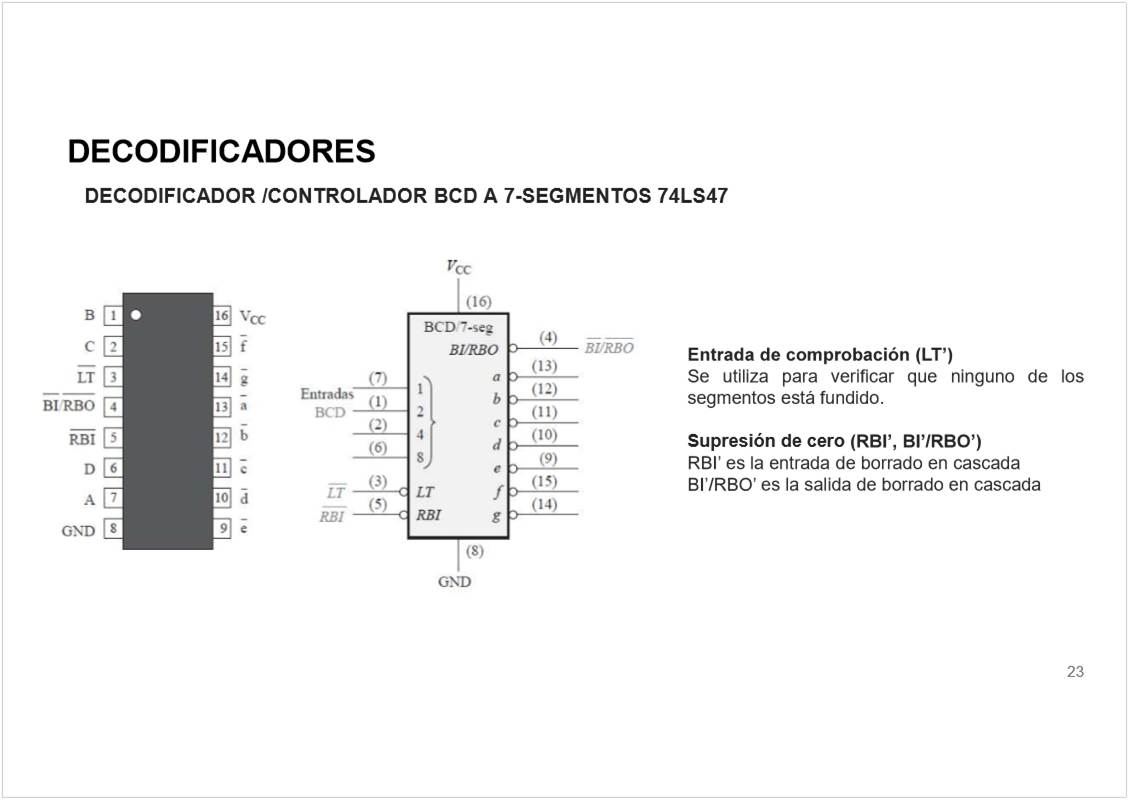

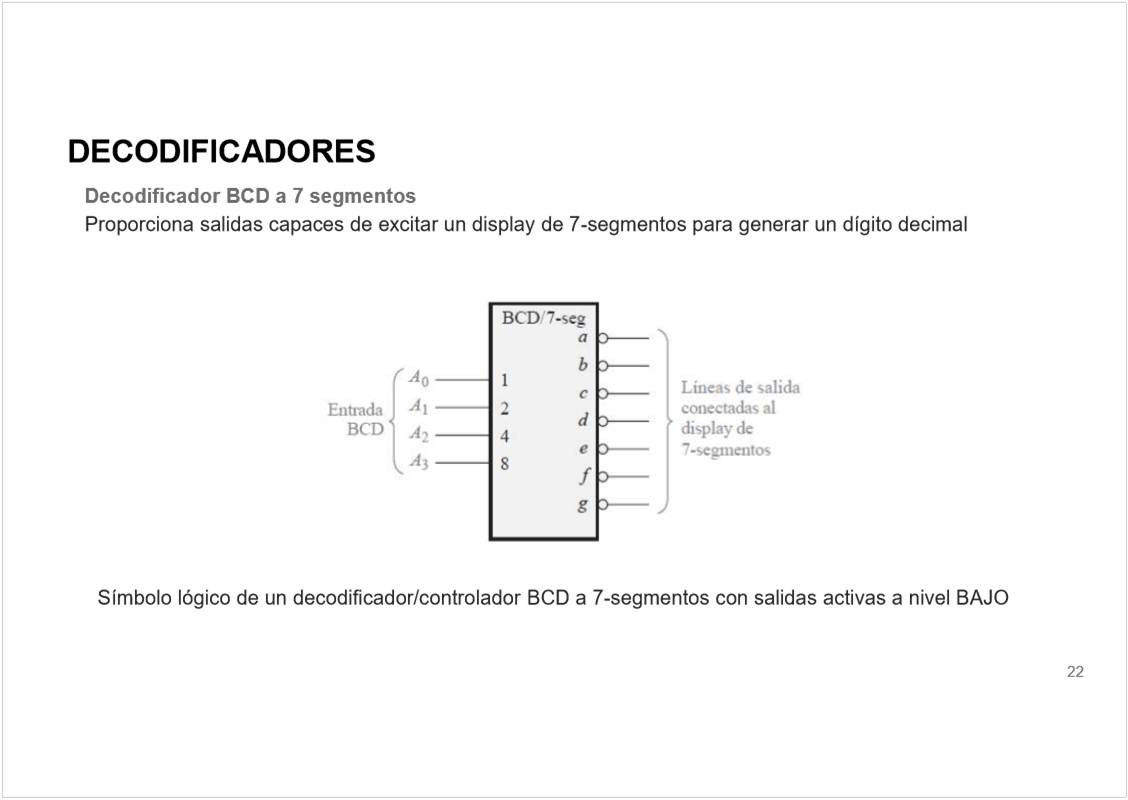

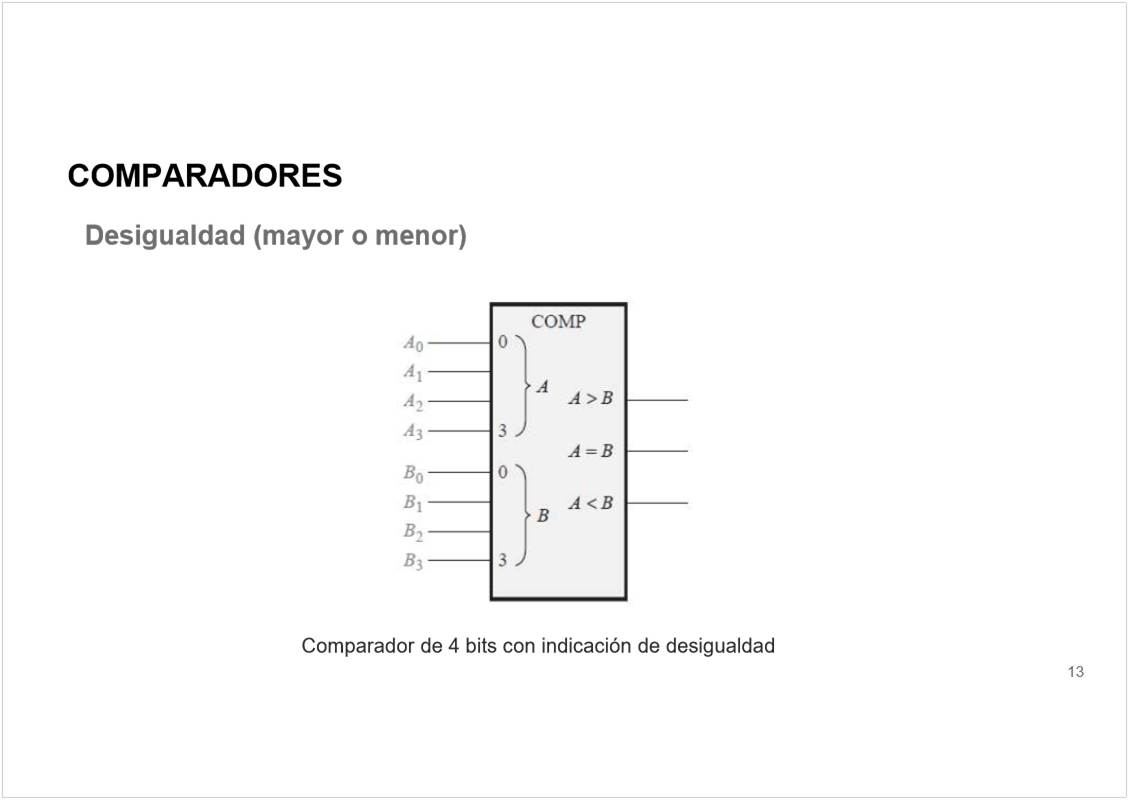

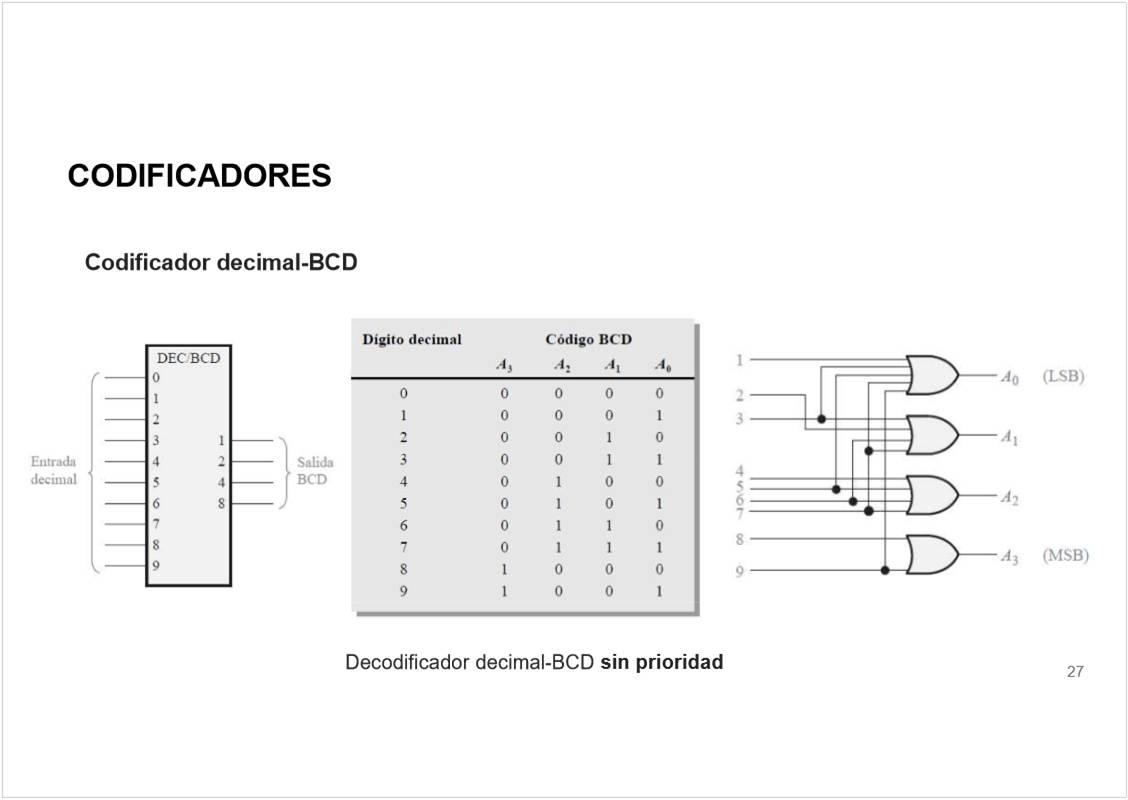

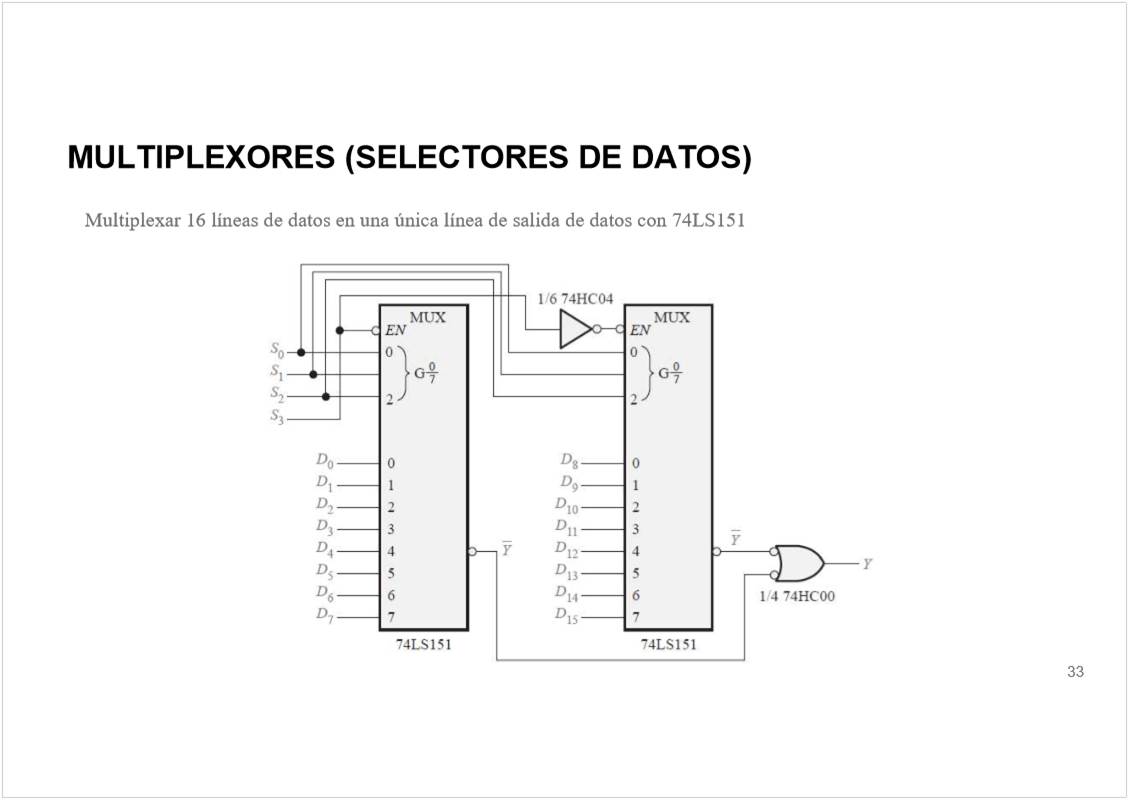

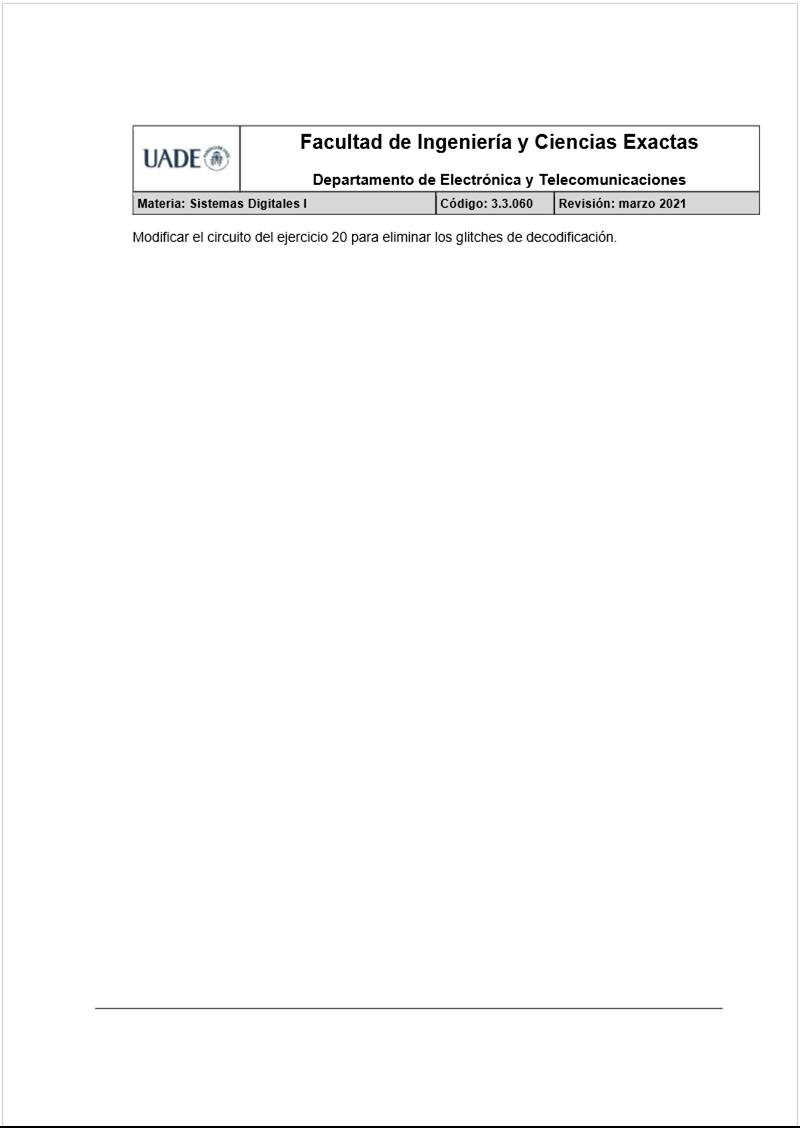

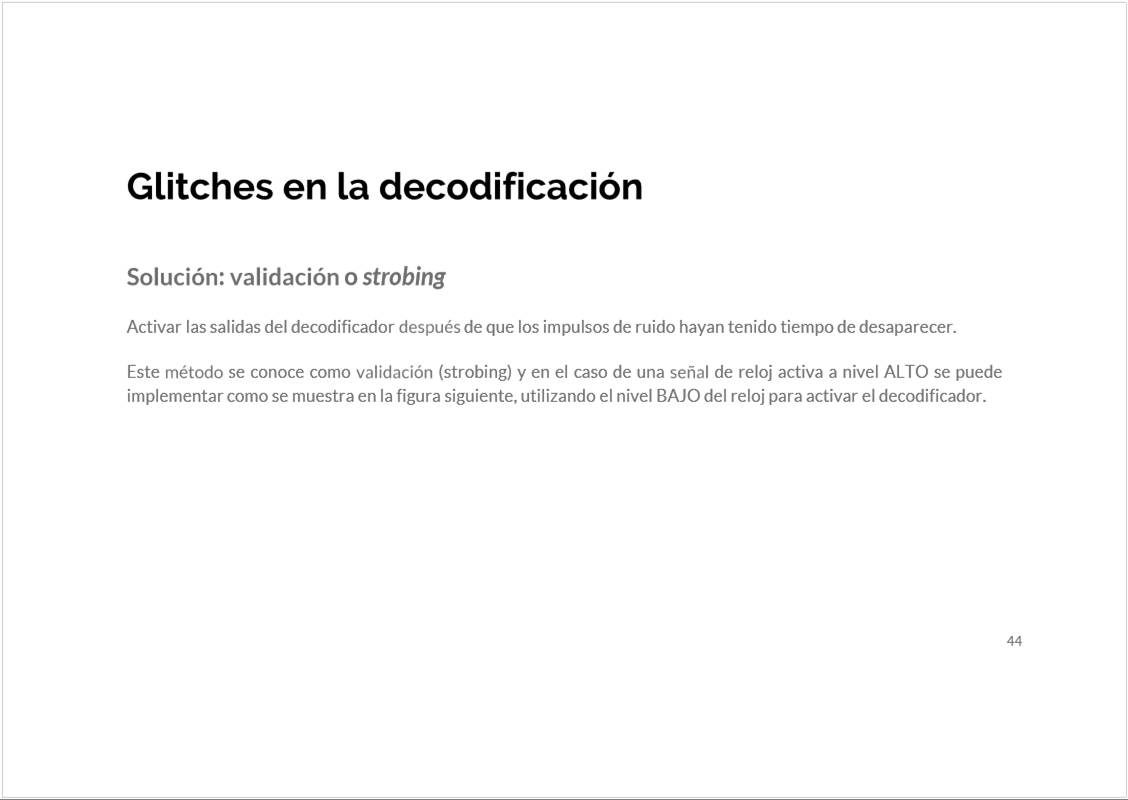

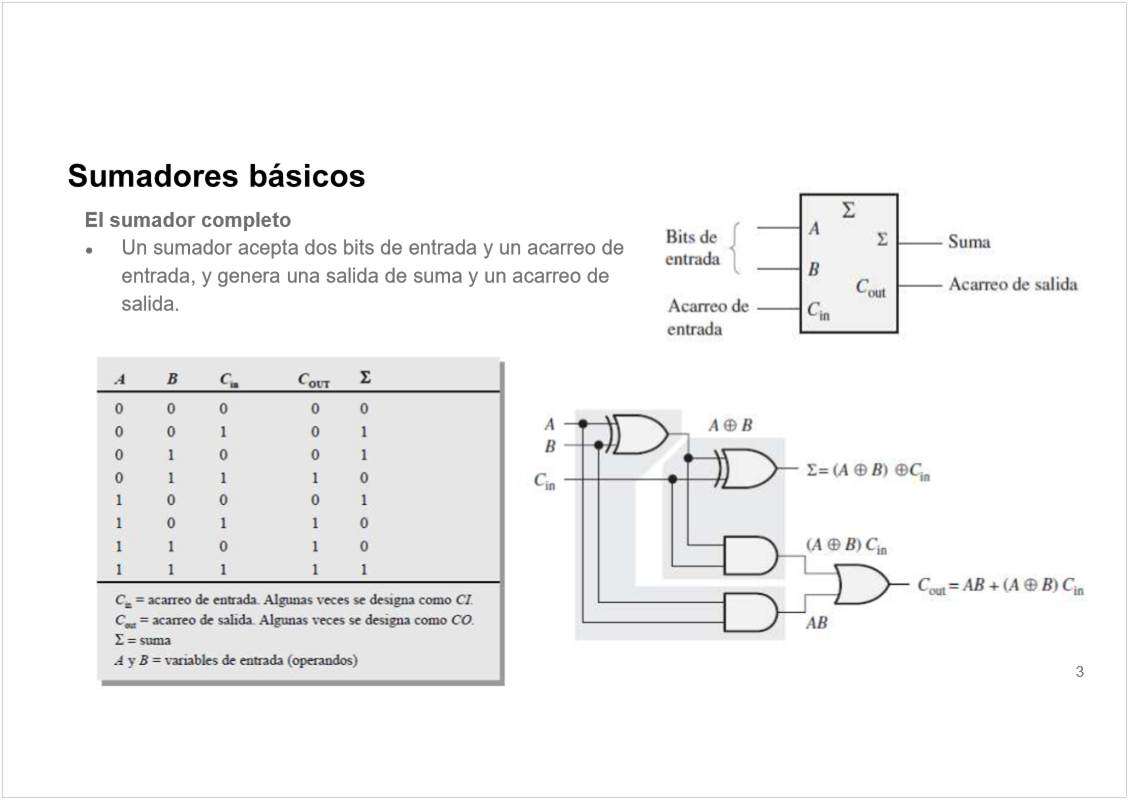

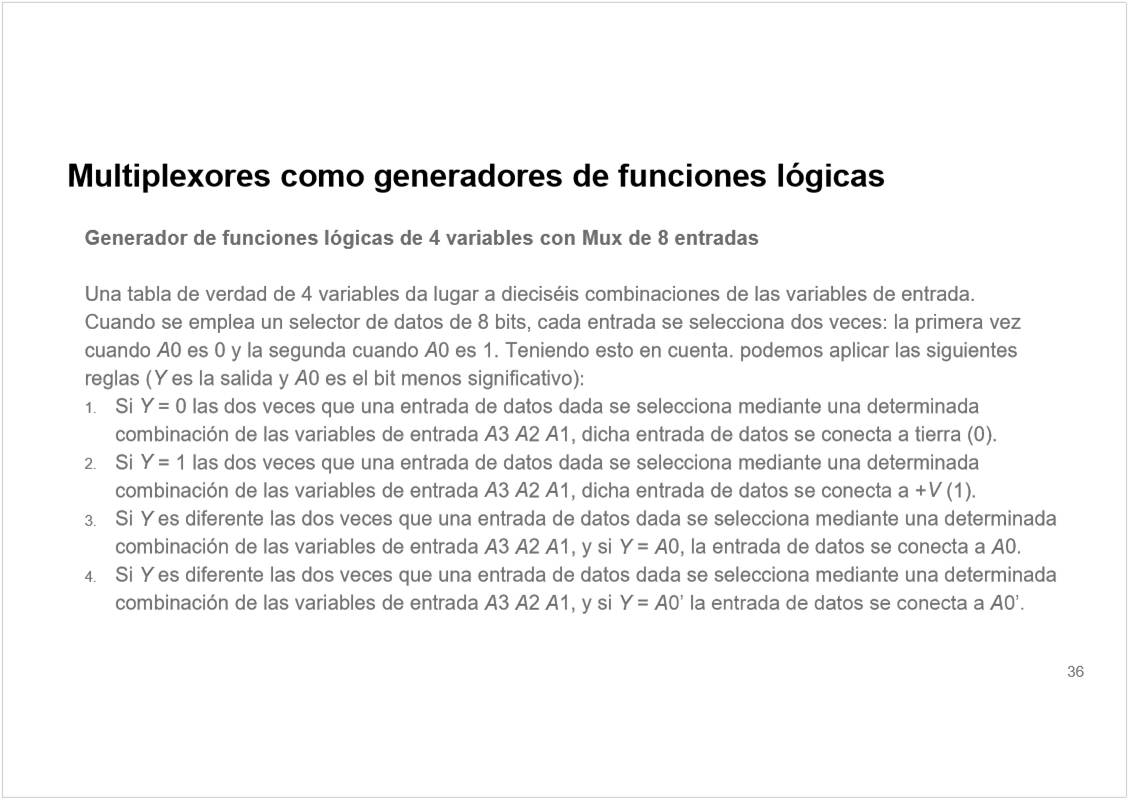

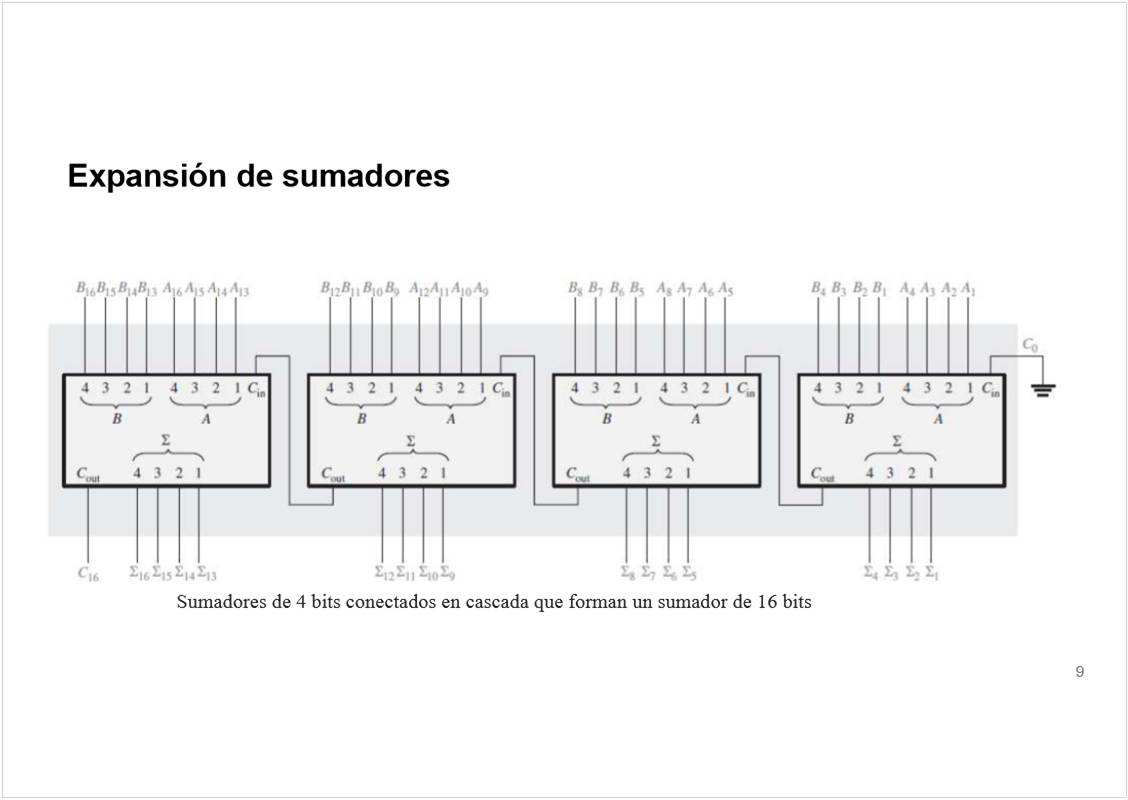

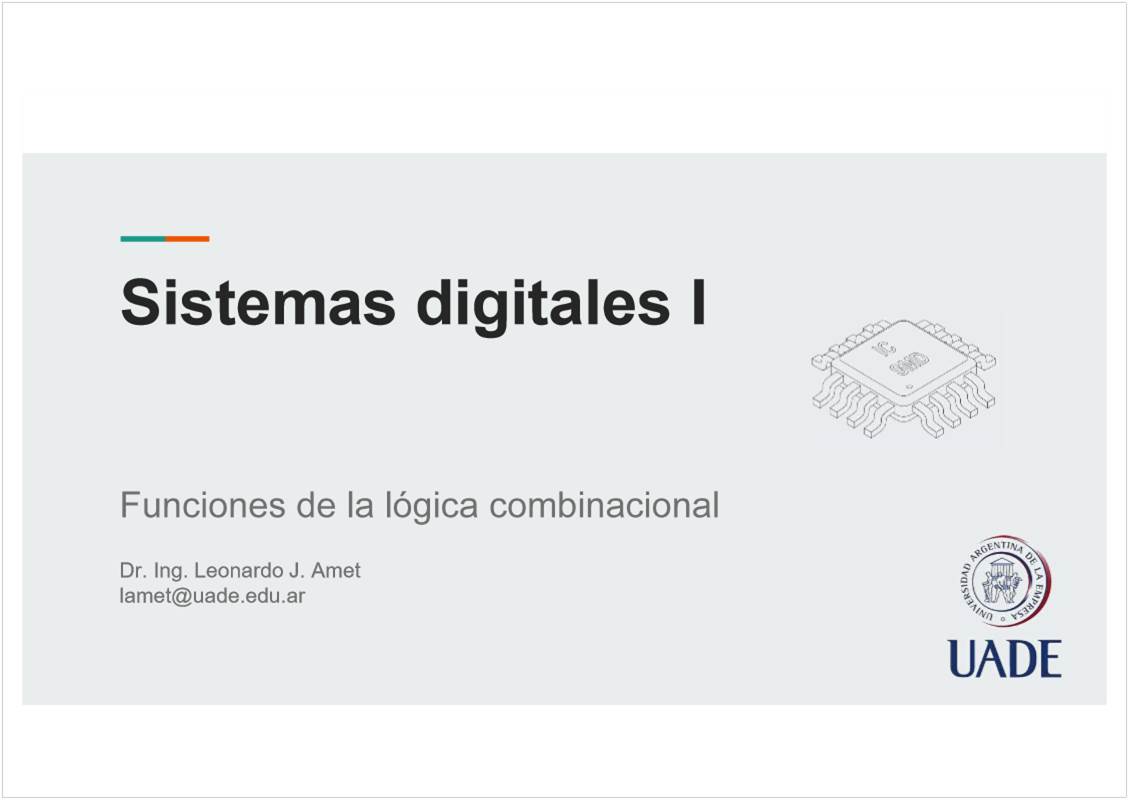

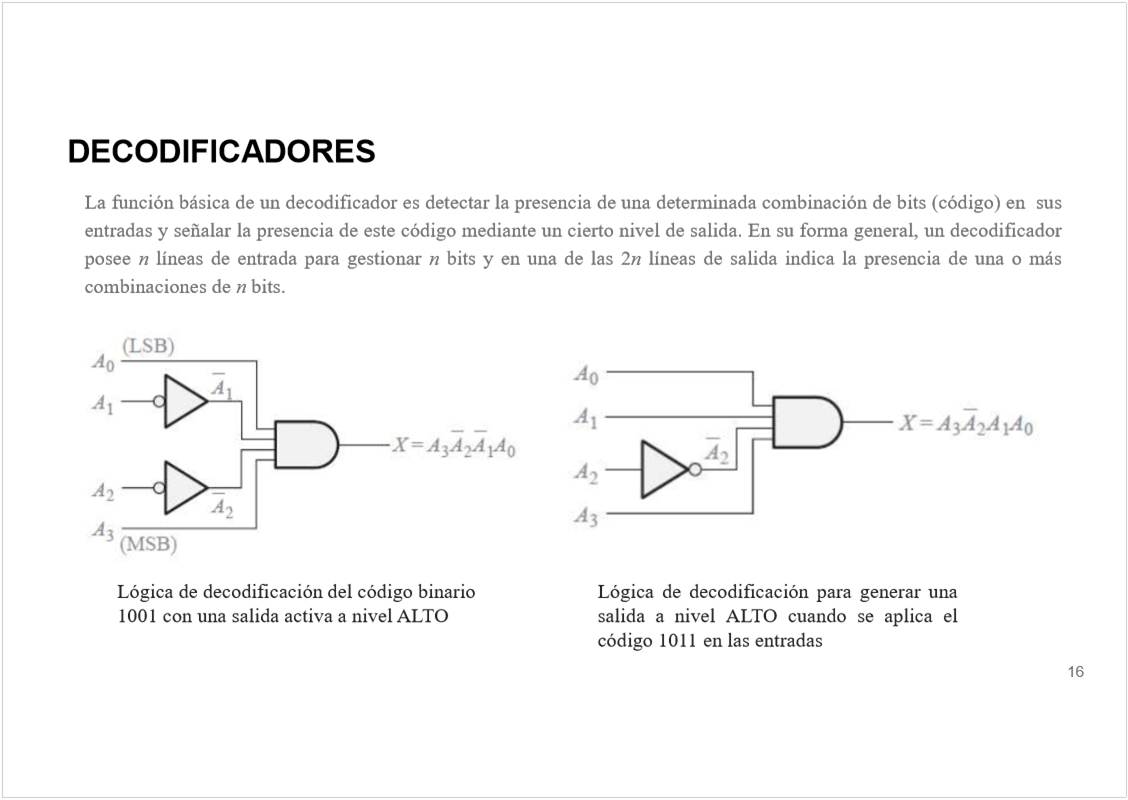

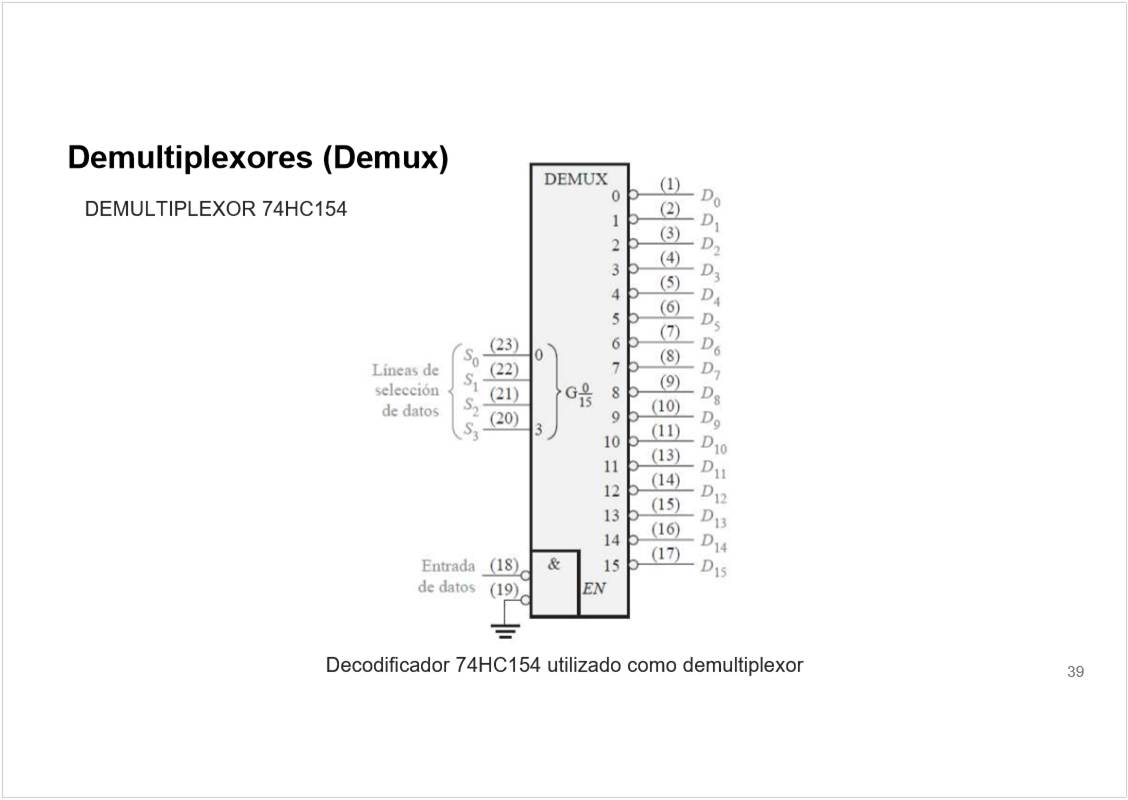

C4 - Funciones de la logica combinacional
Monday, April 18, 2022
12:19 AM
<<08.SDI2021
- Funcioes de la logica combinacional.pdf>>

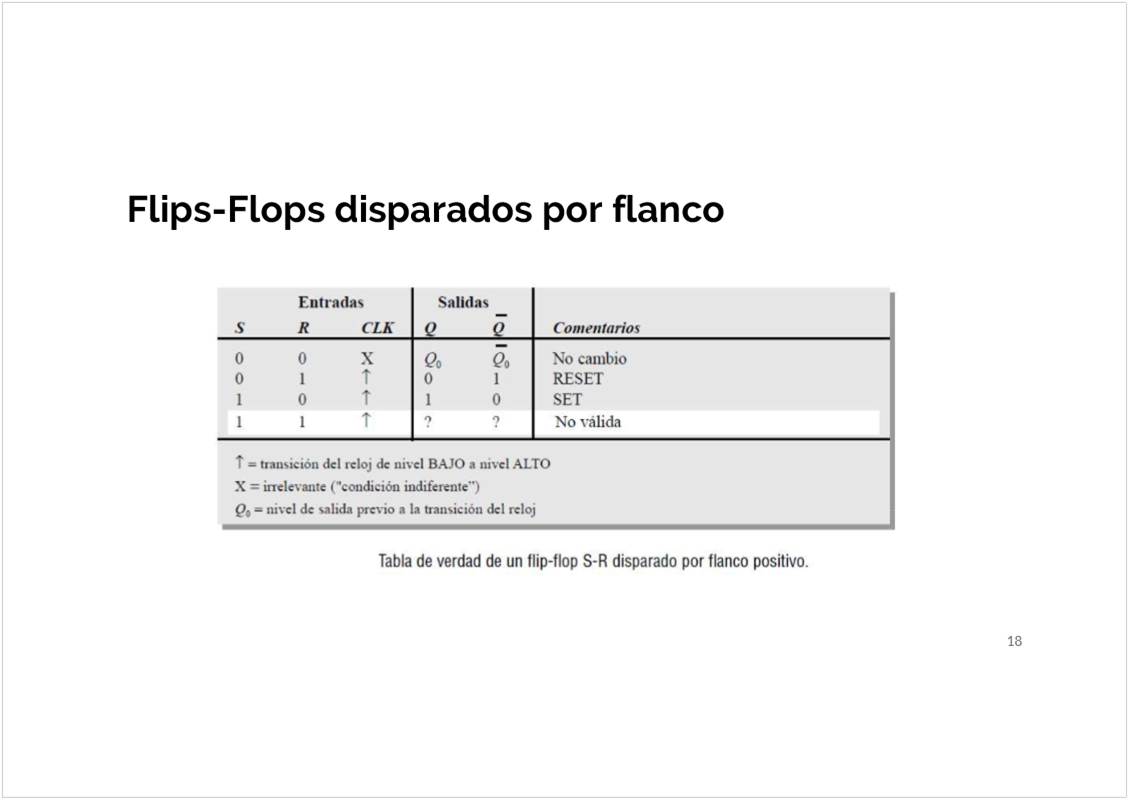

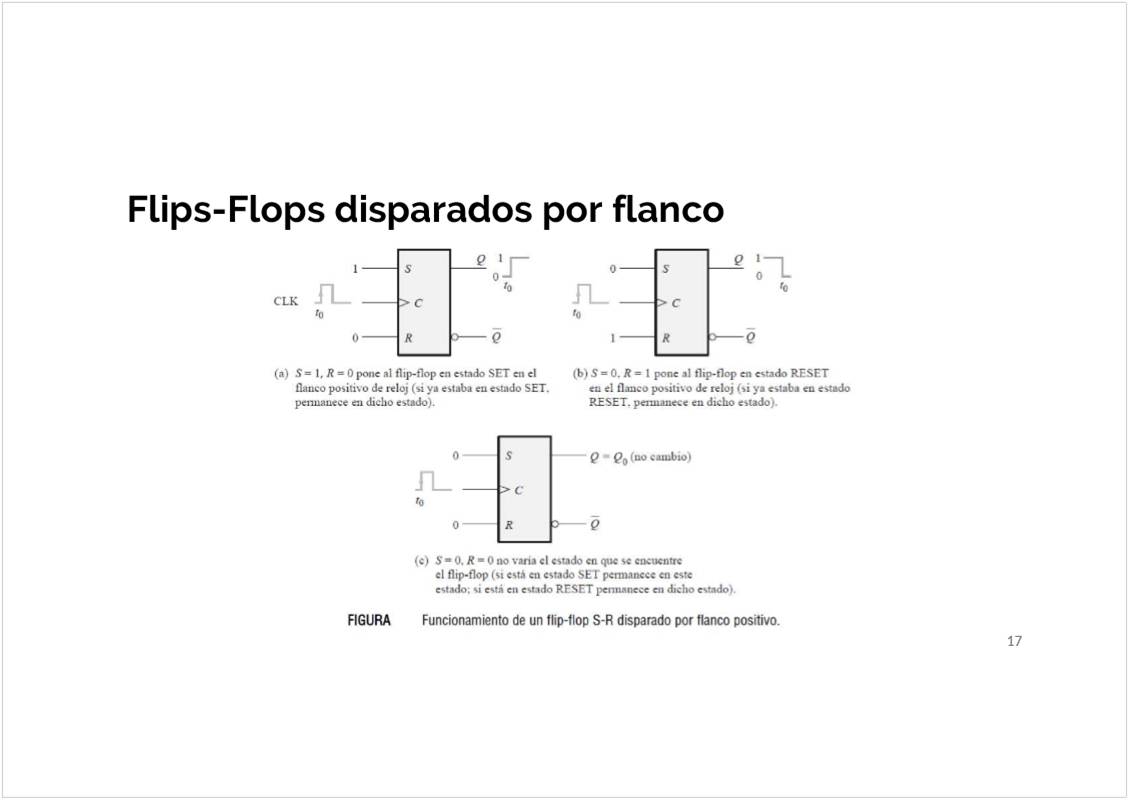

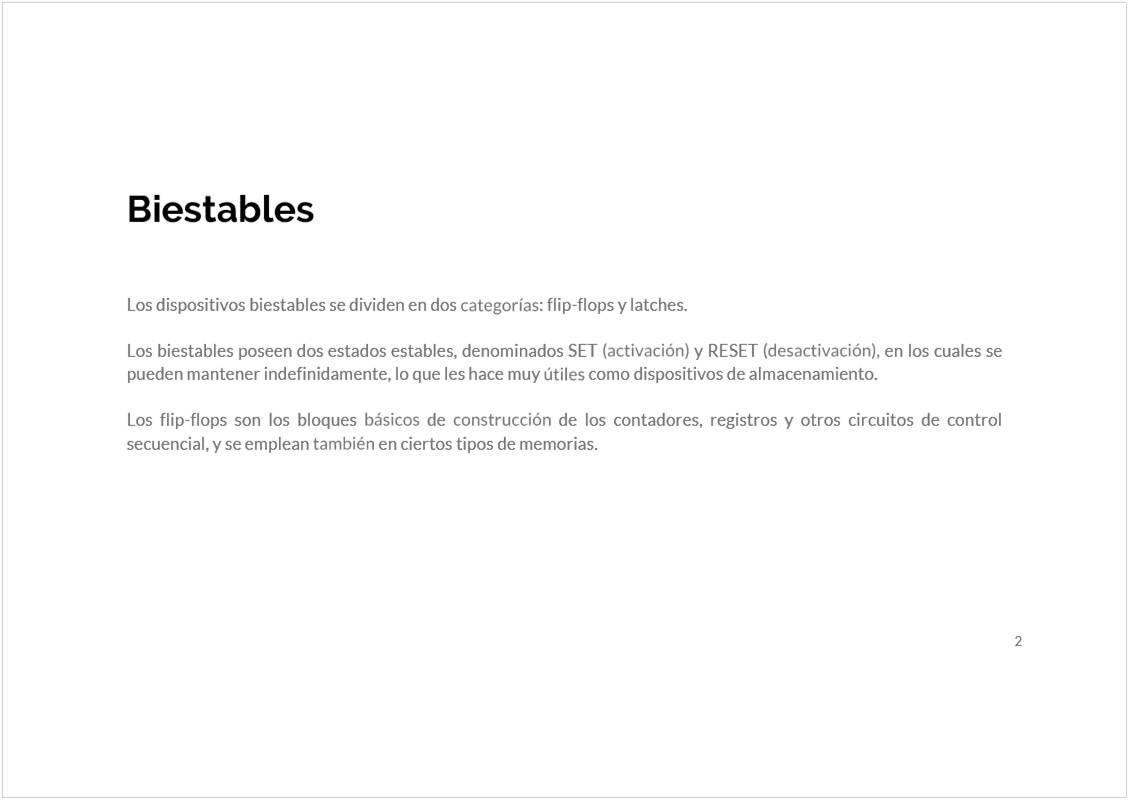

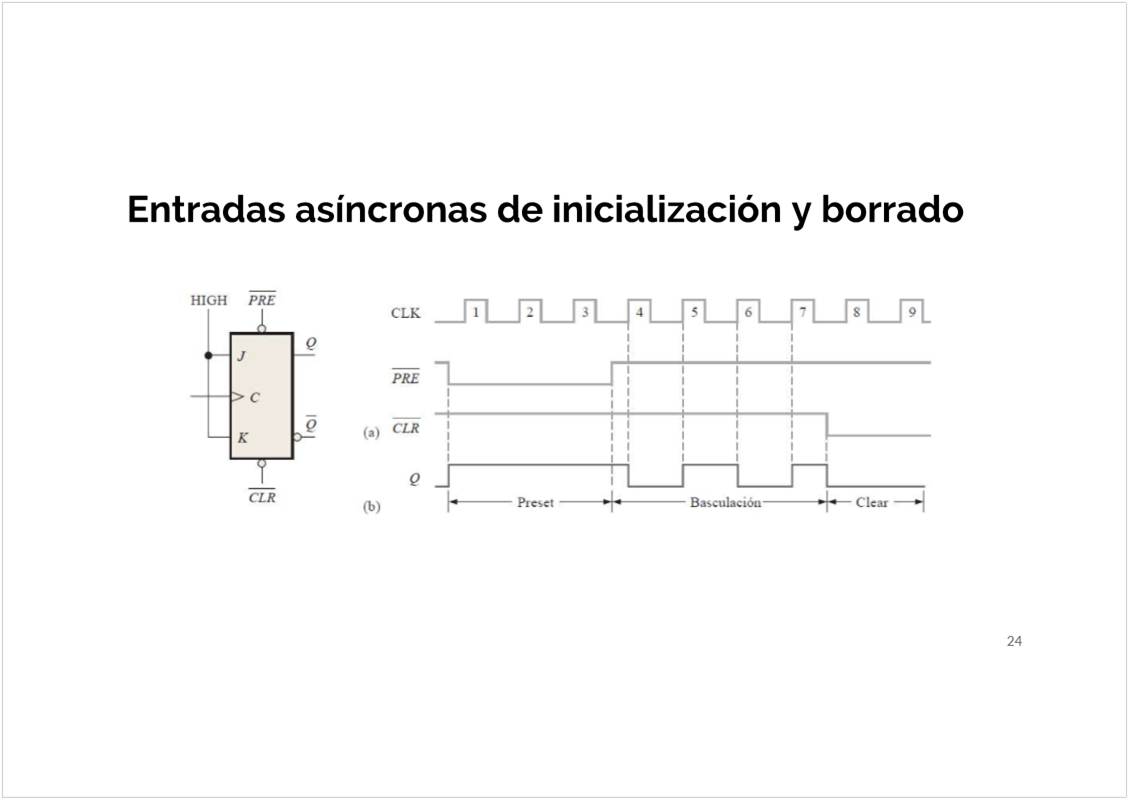

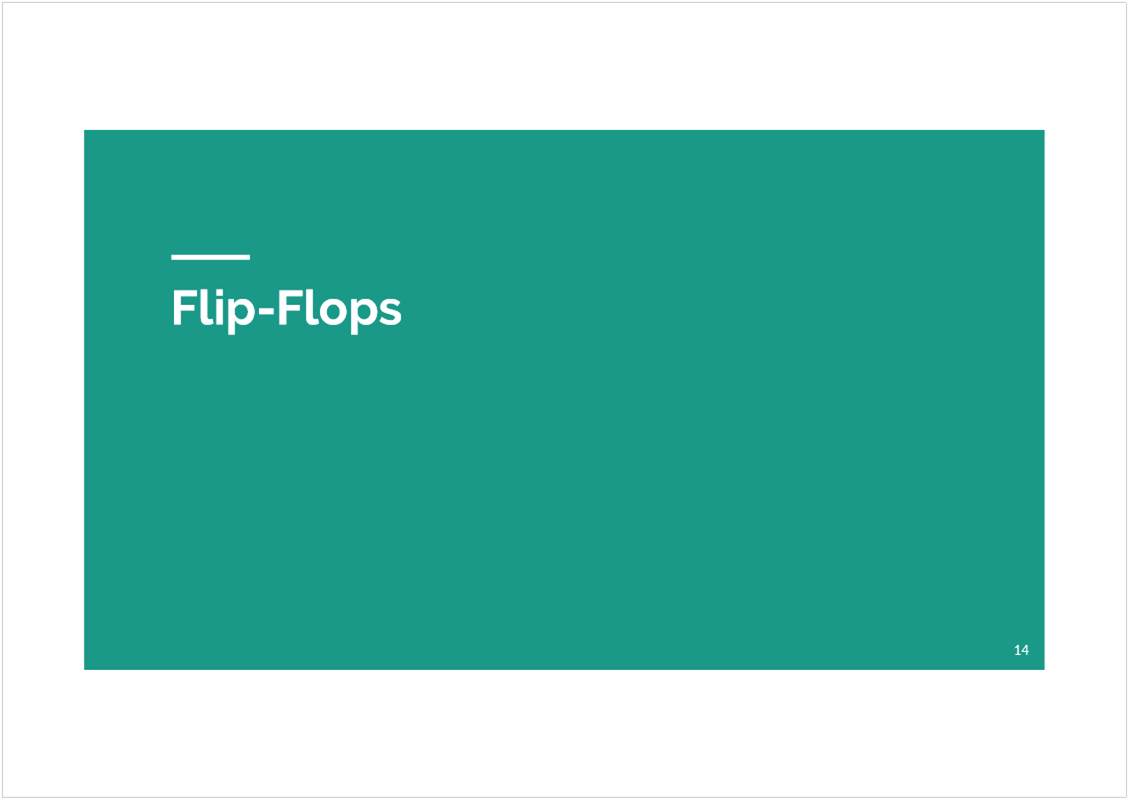

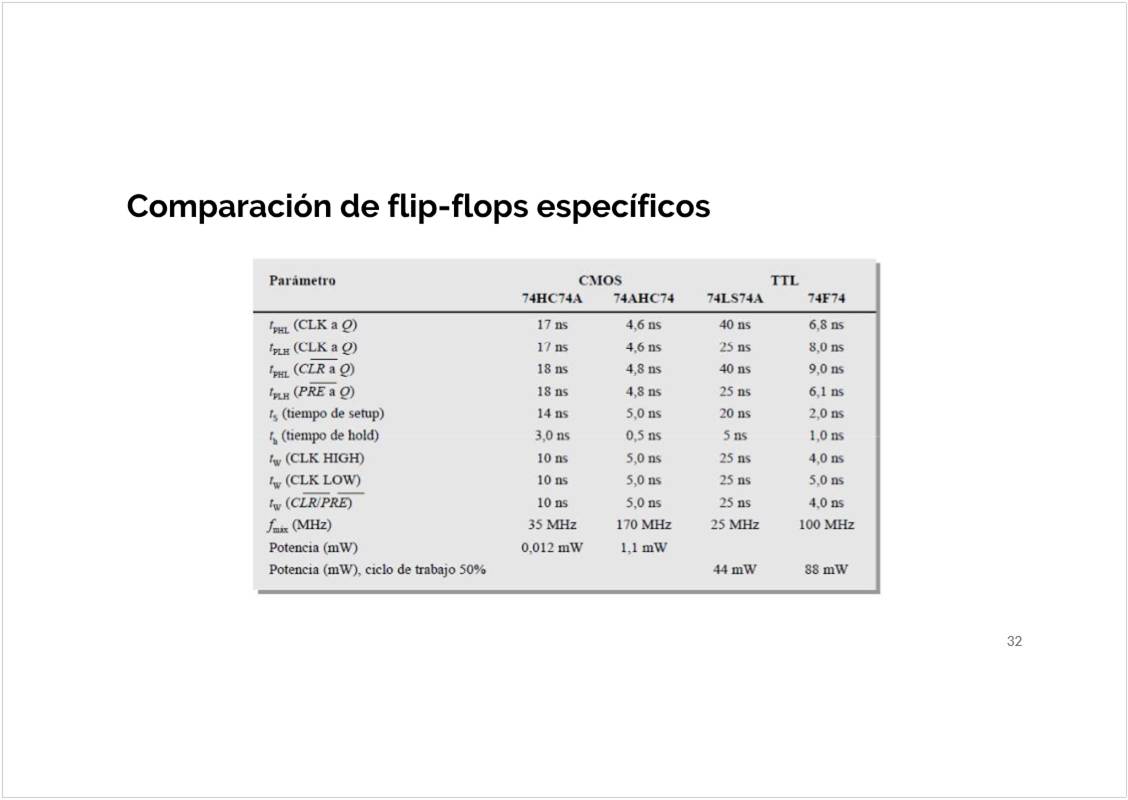

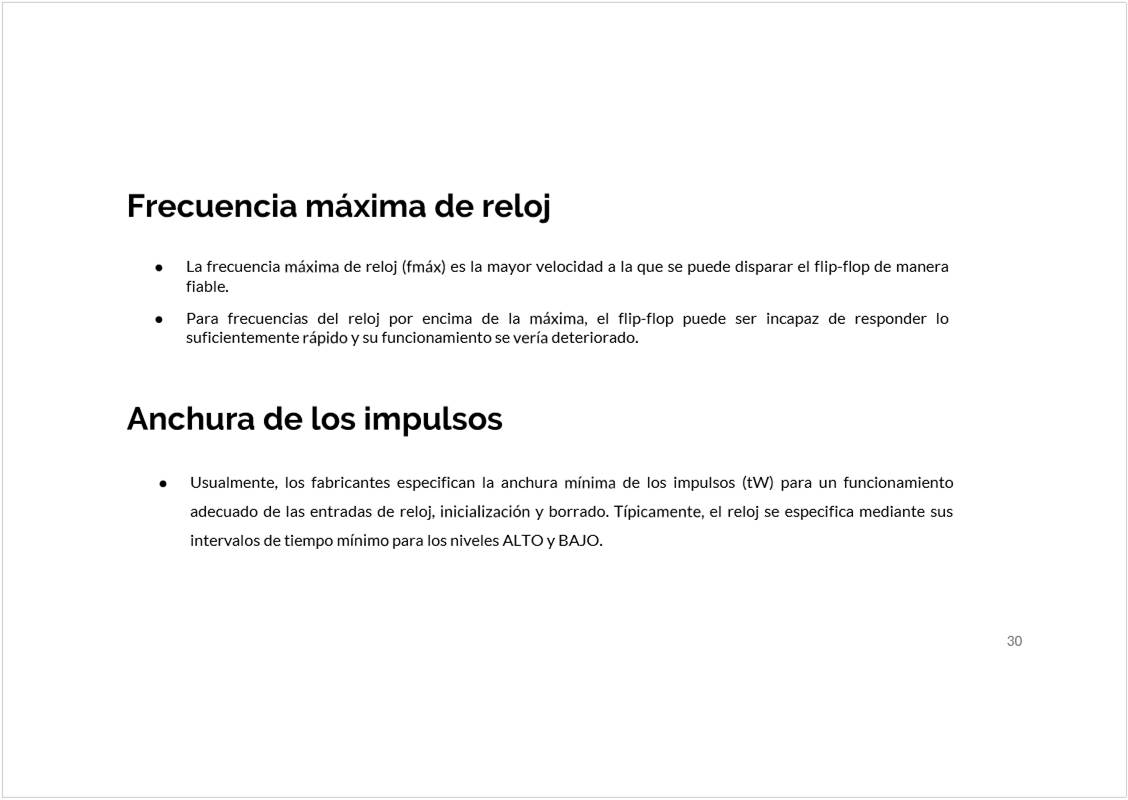

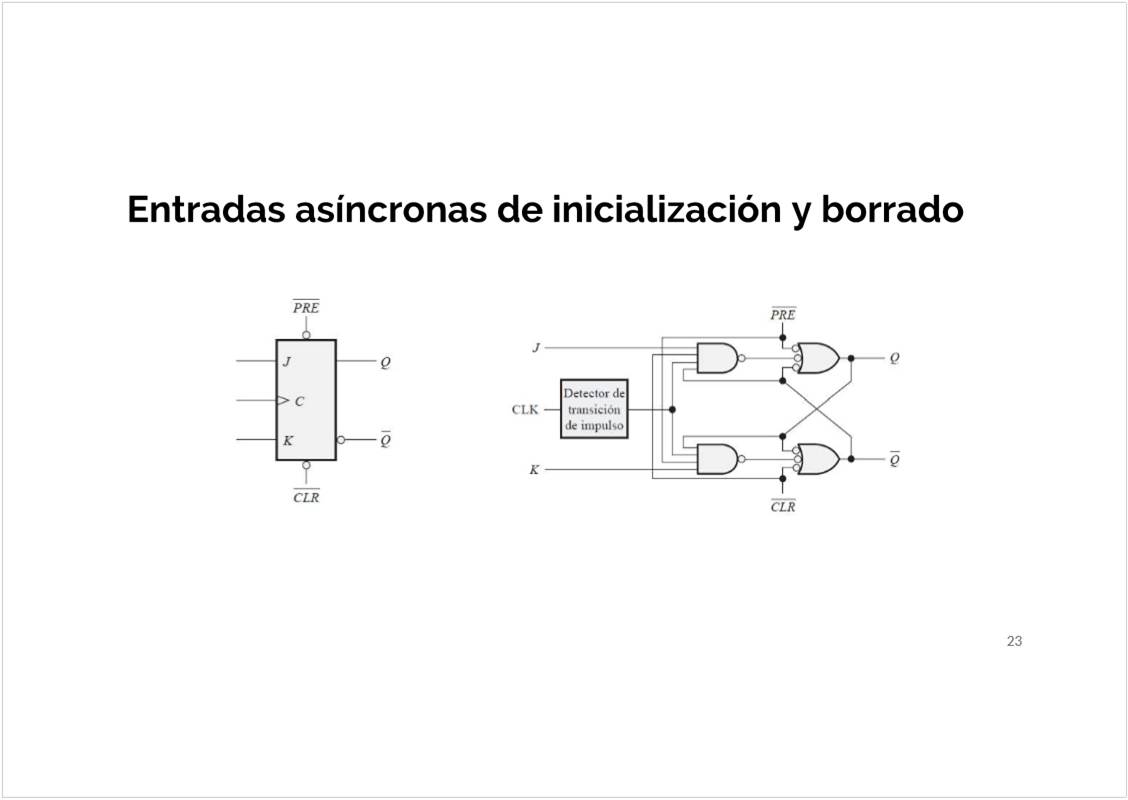

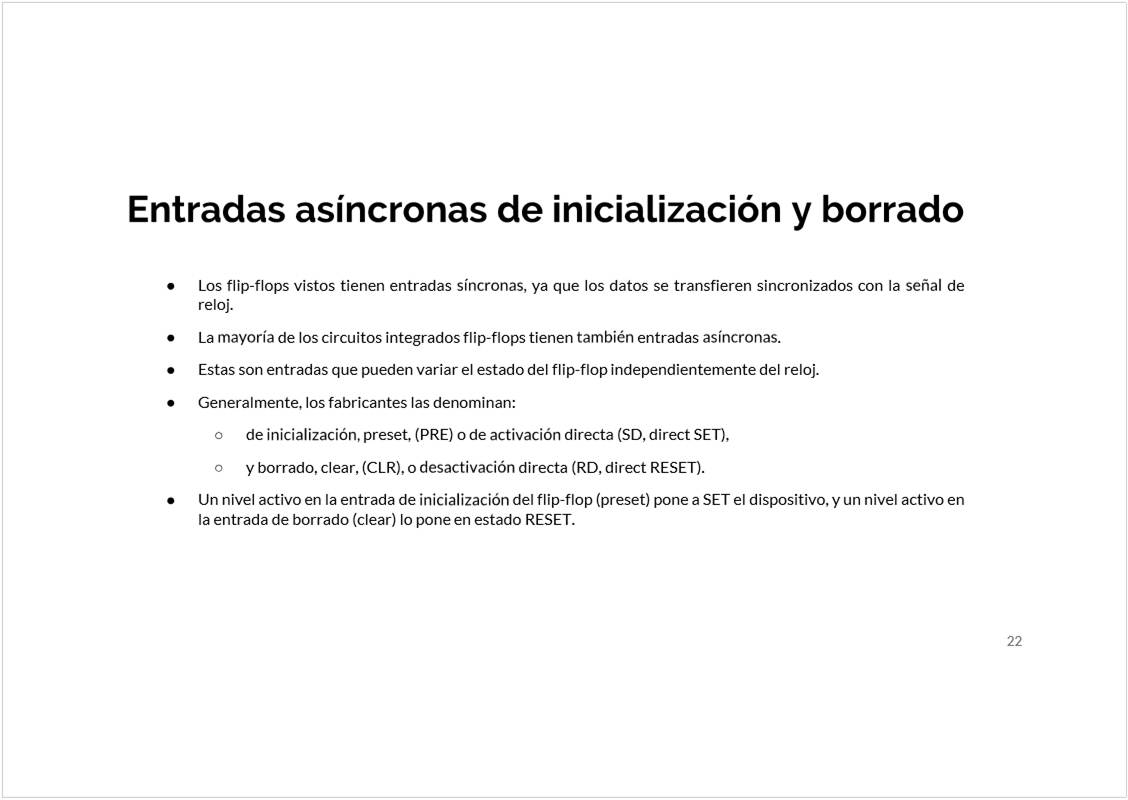

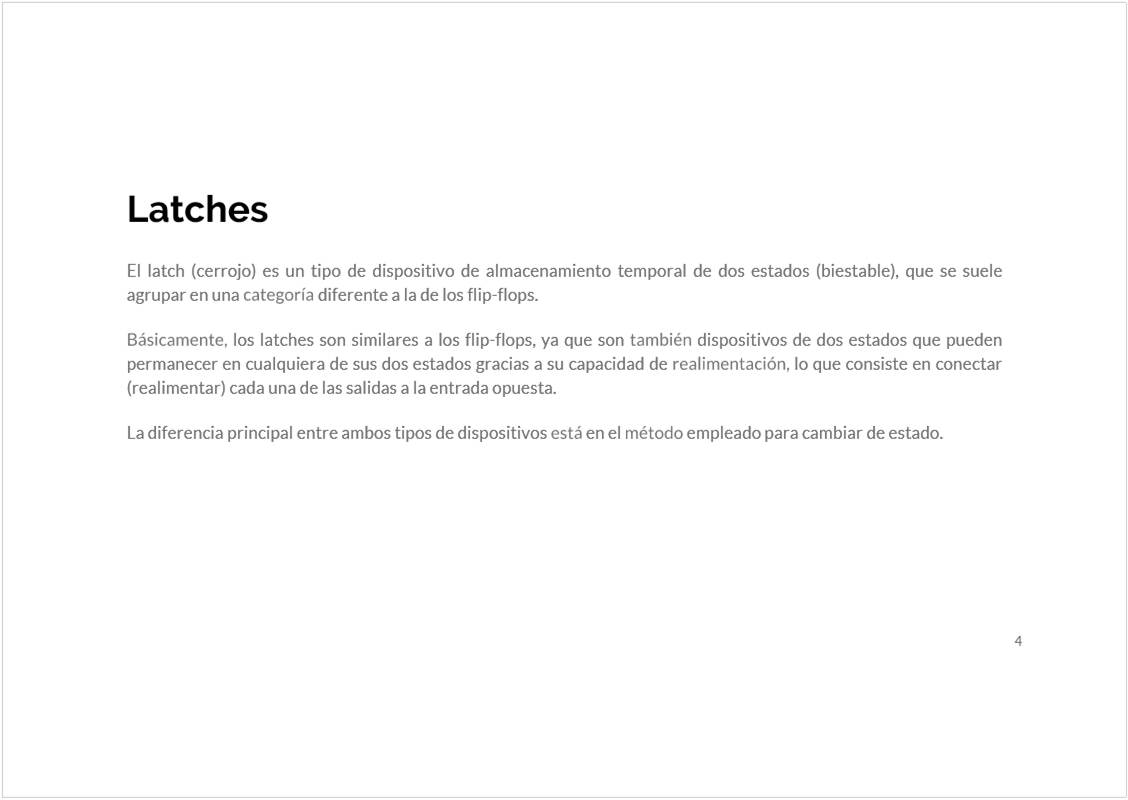

C4 - Latches y Flip-Flops
Monday, April 18, 2022
12:20 AM
<<09.SDI2021
- Latches y Flip-Flops .pdf>>

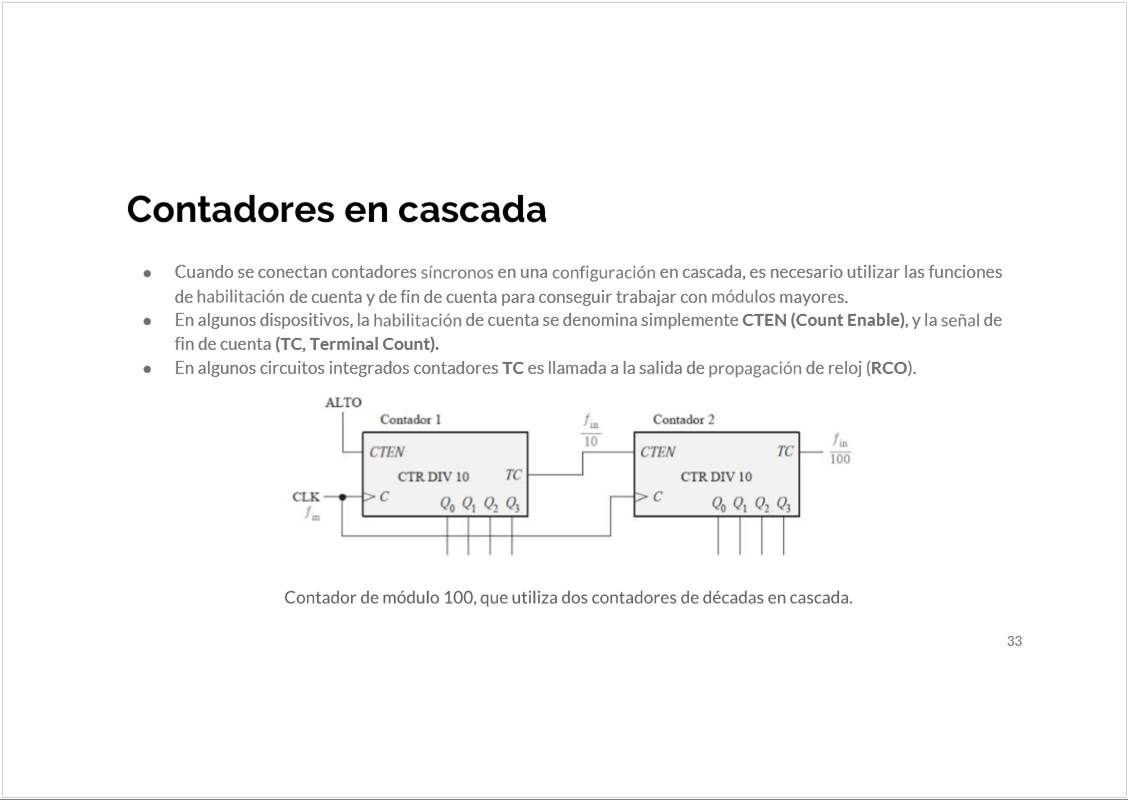

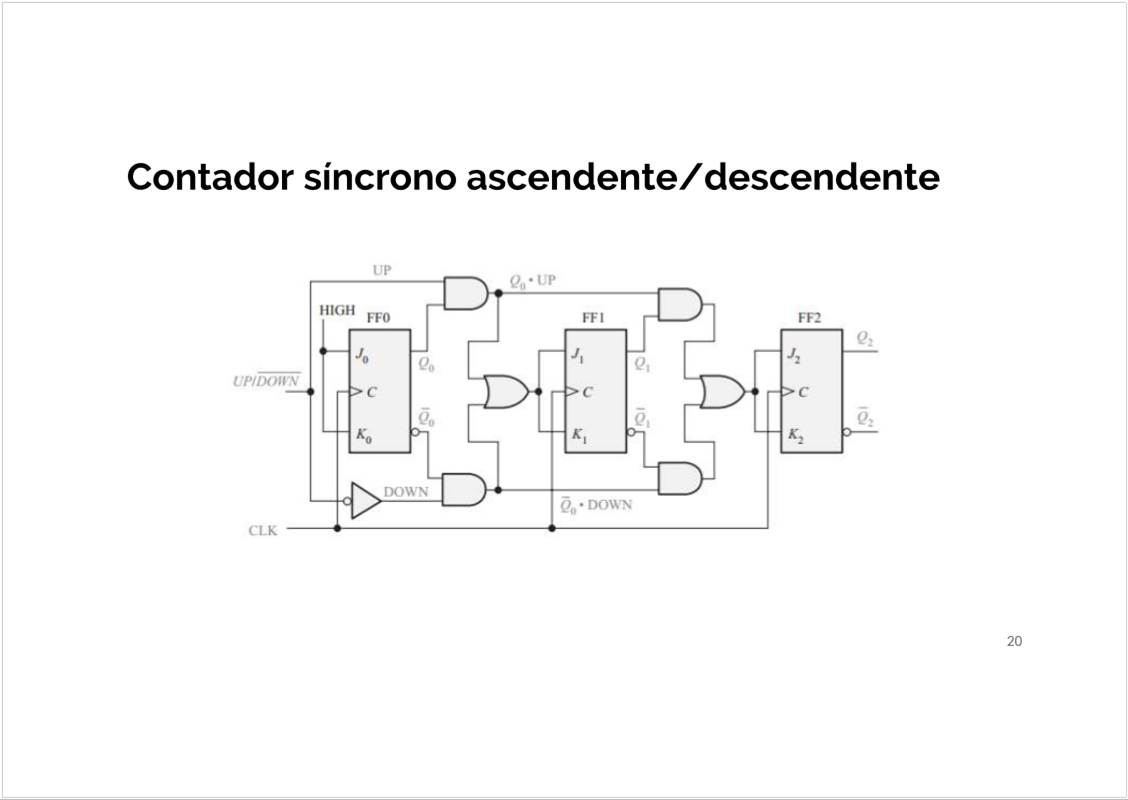

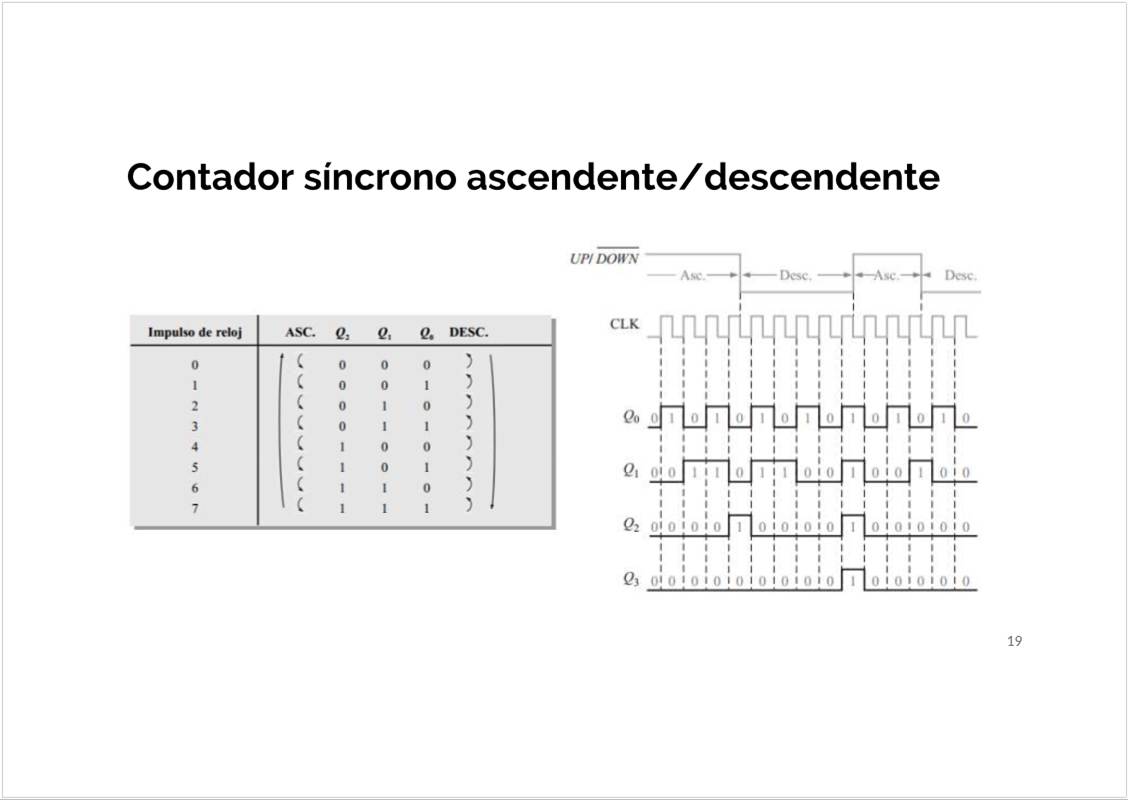

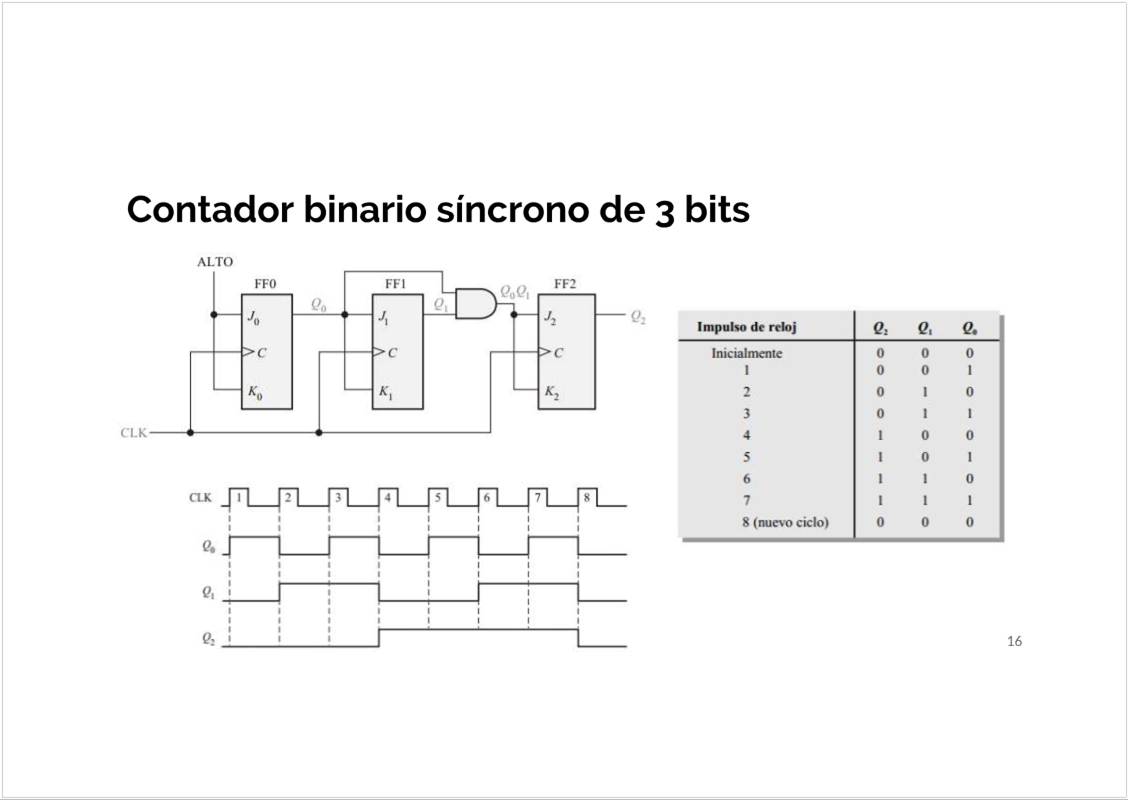

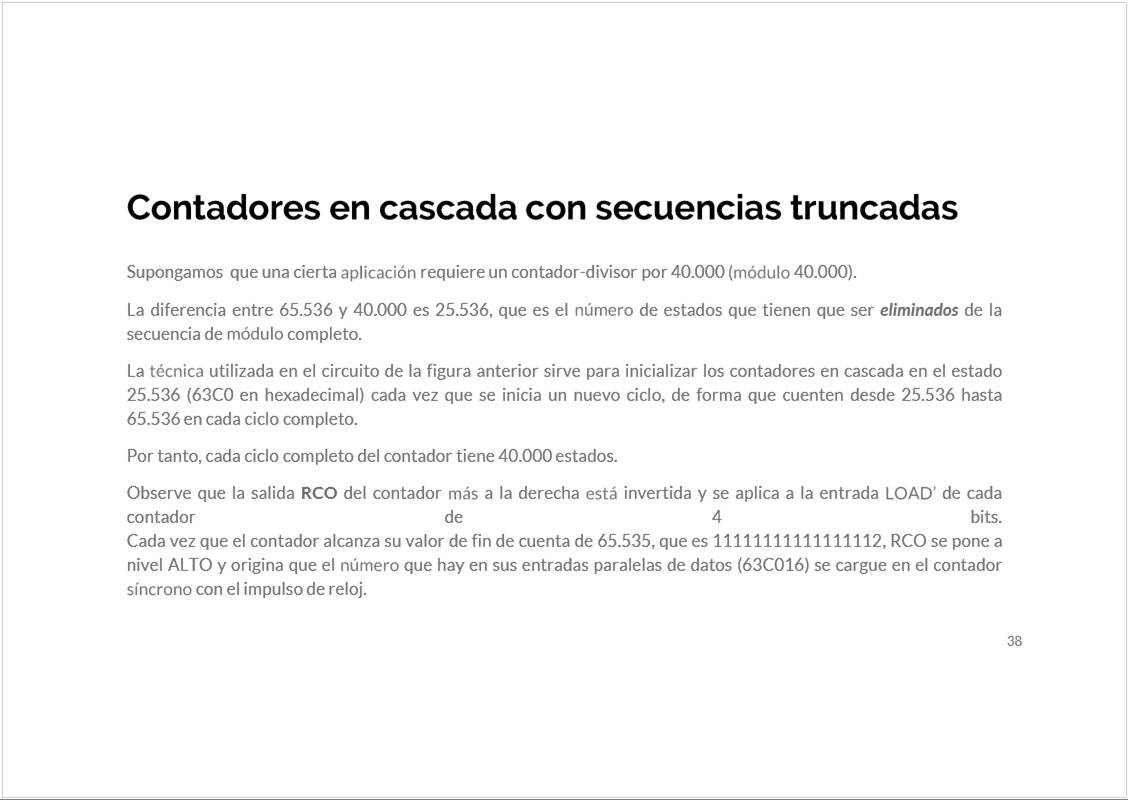

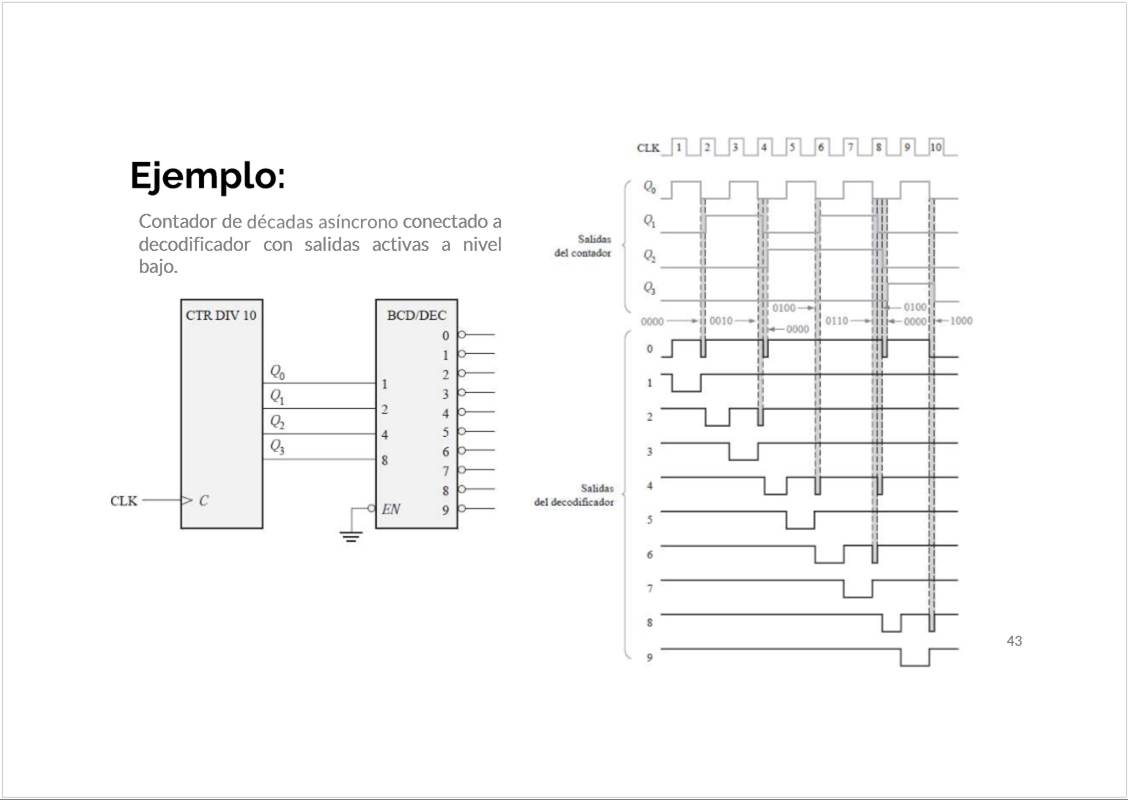

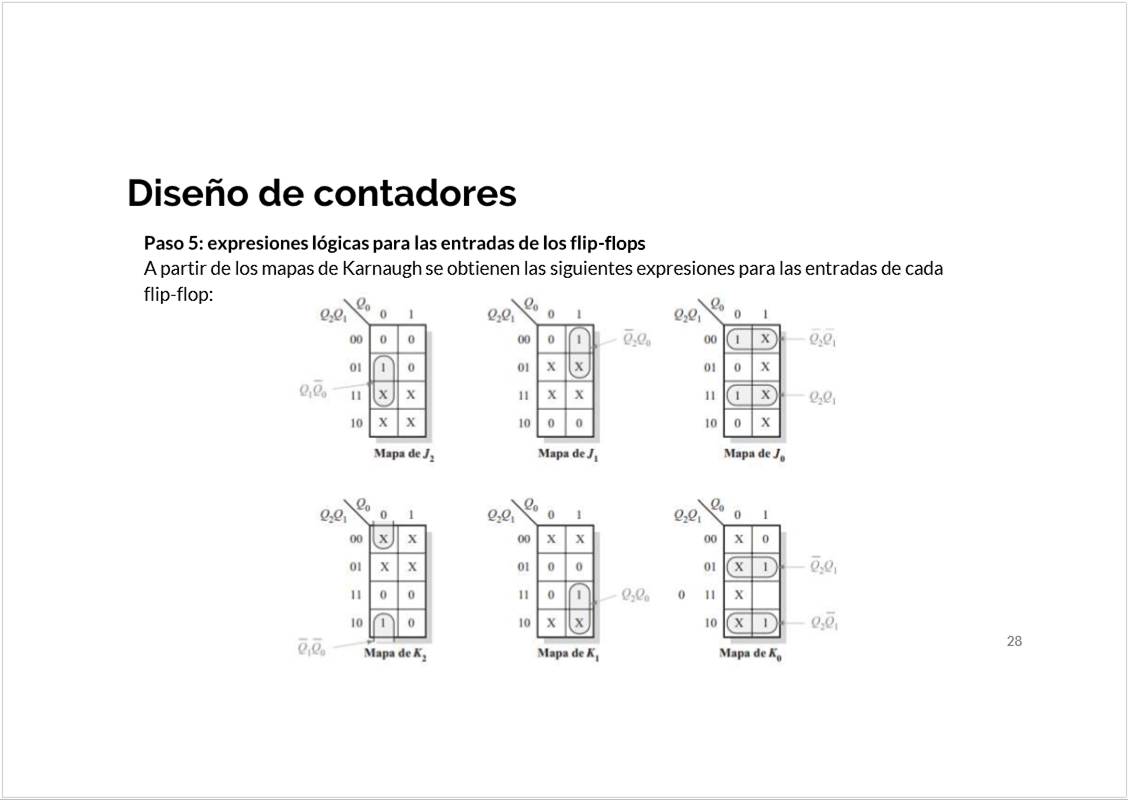

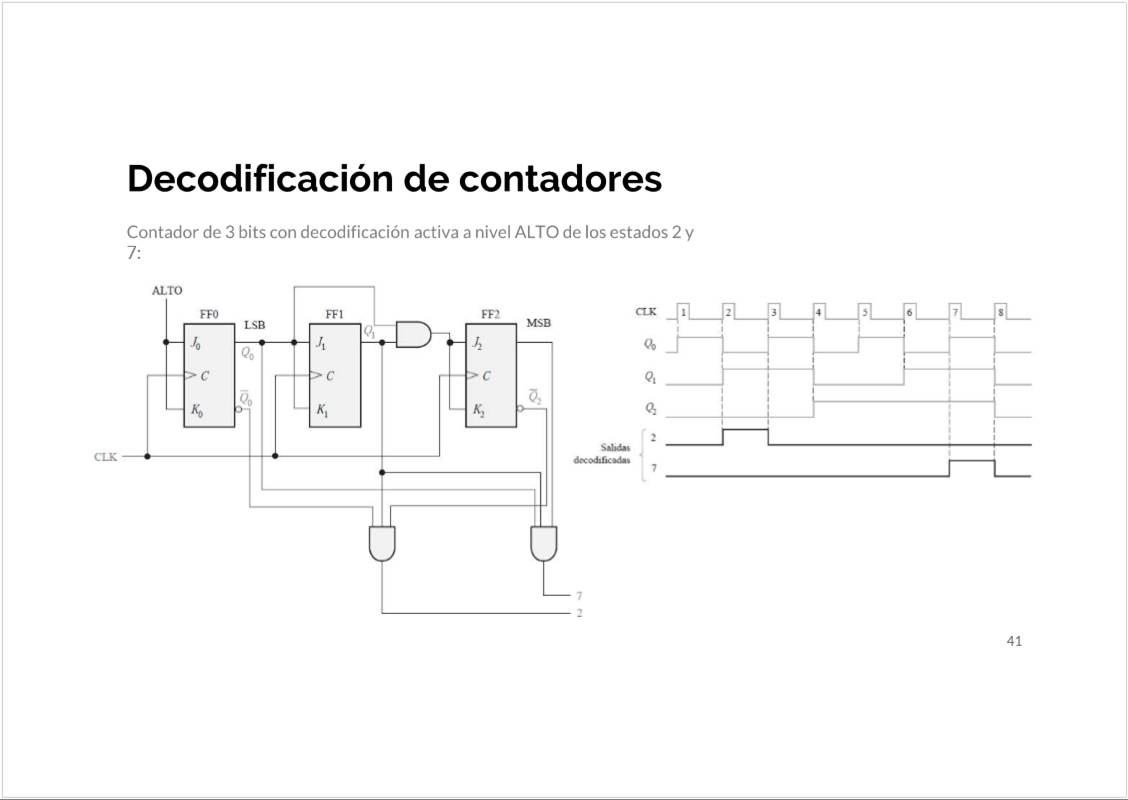

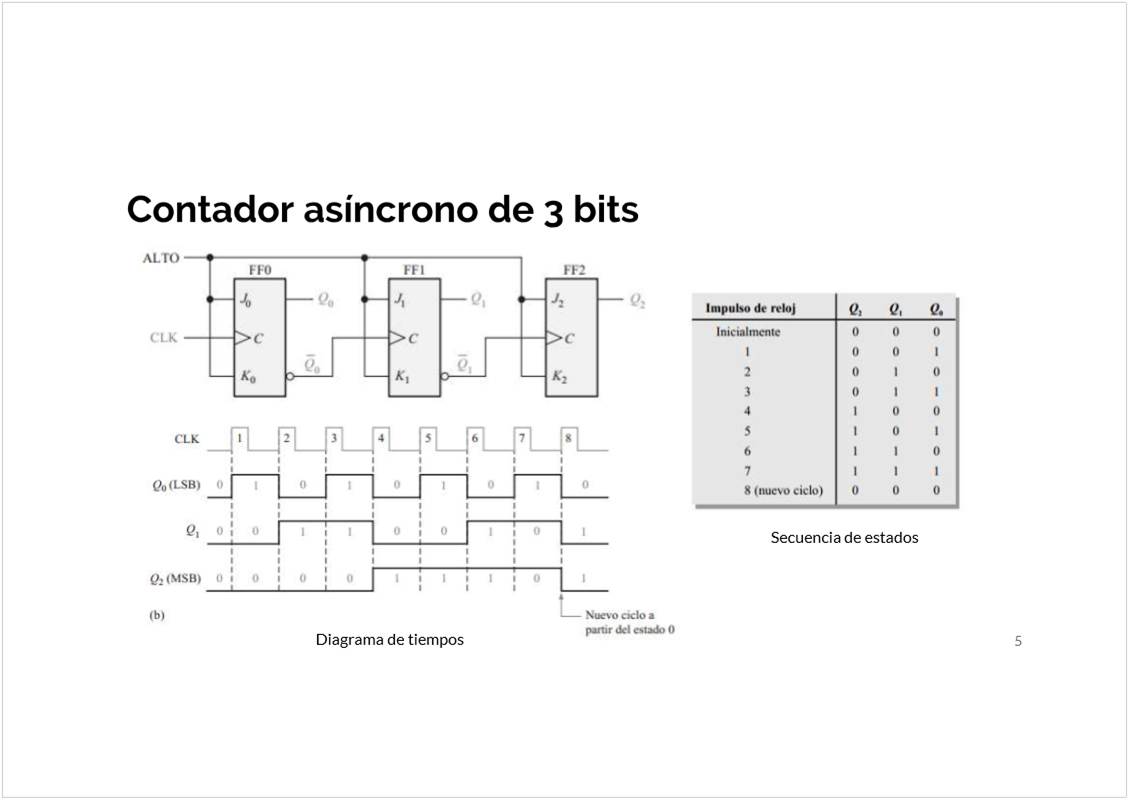

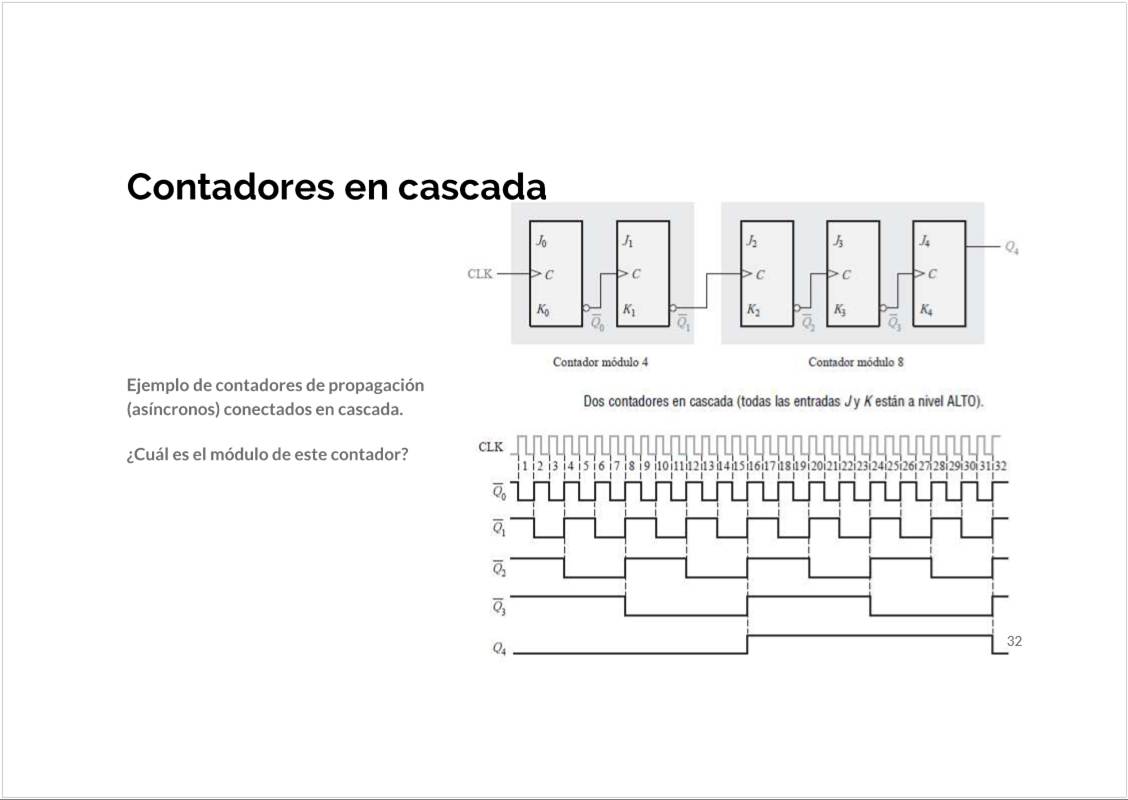

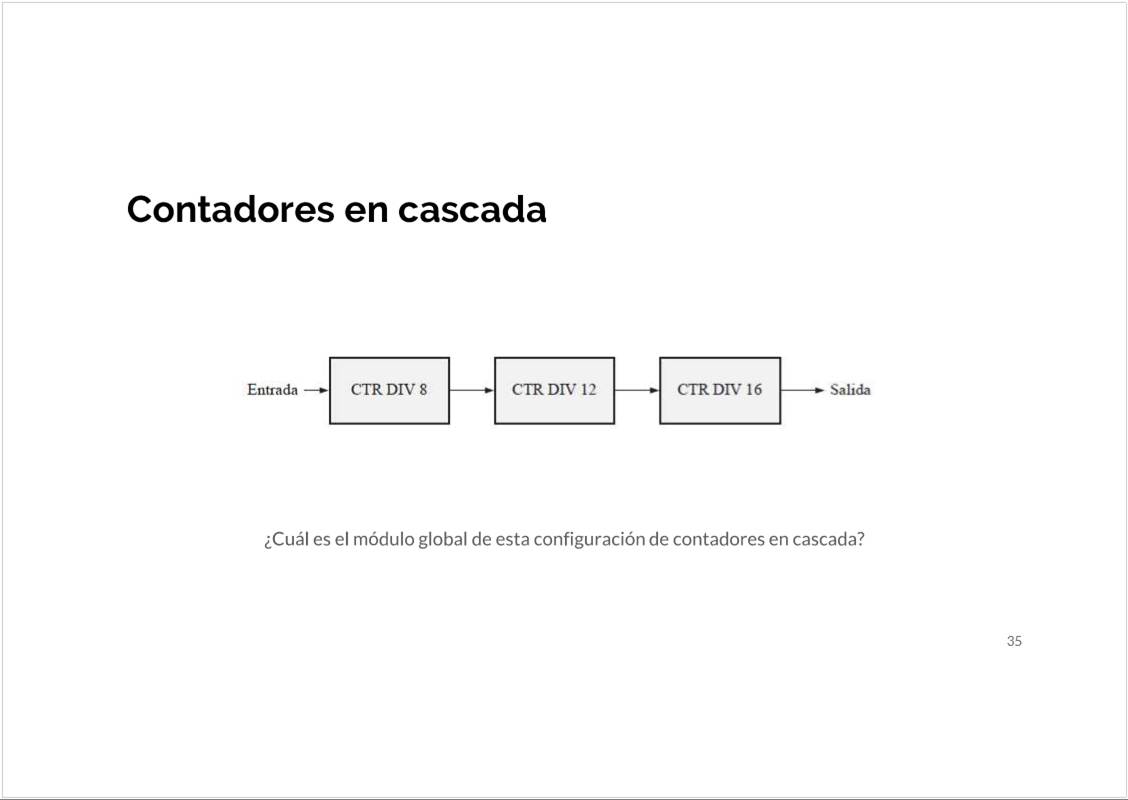

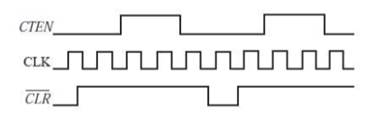

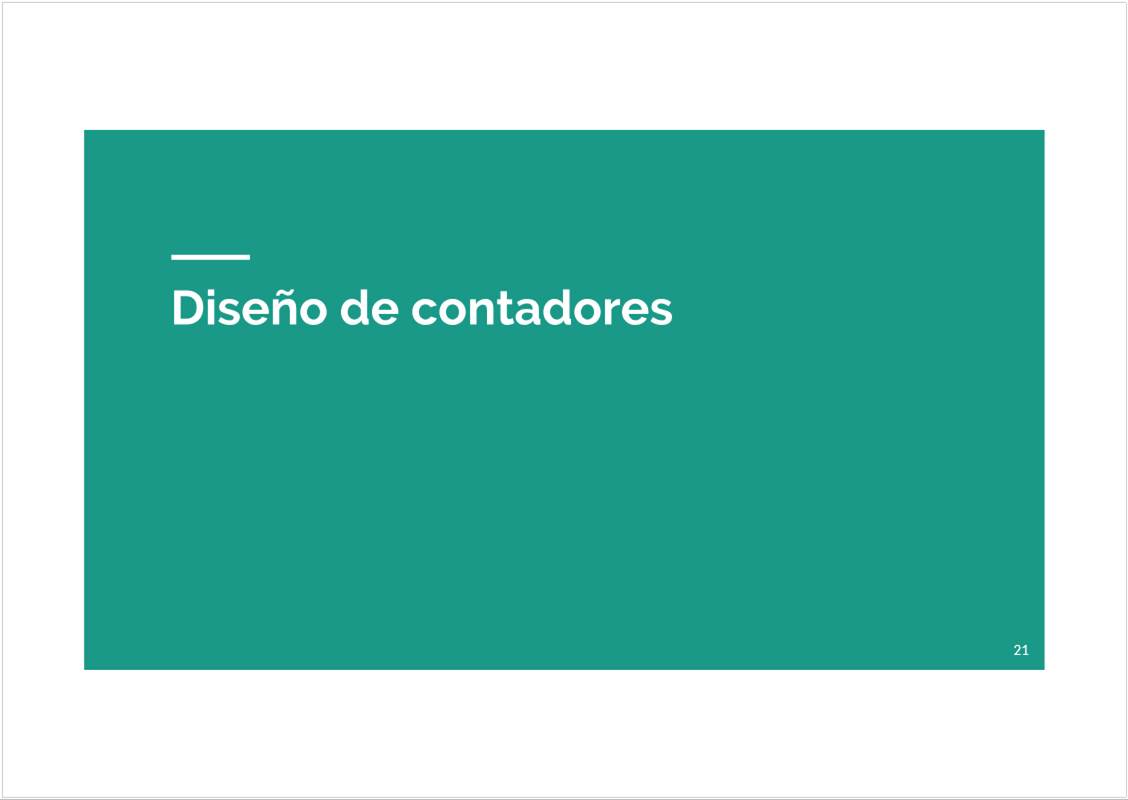

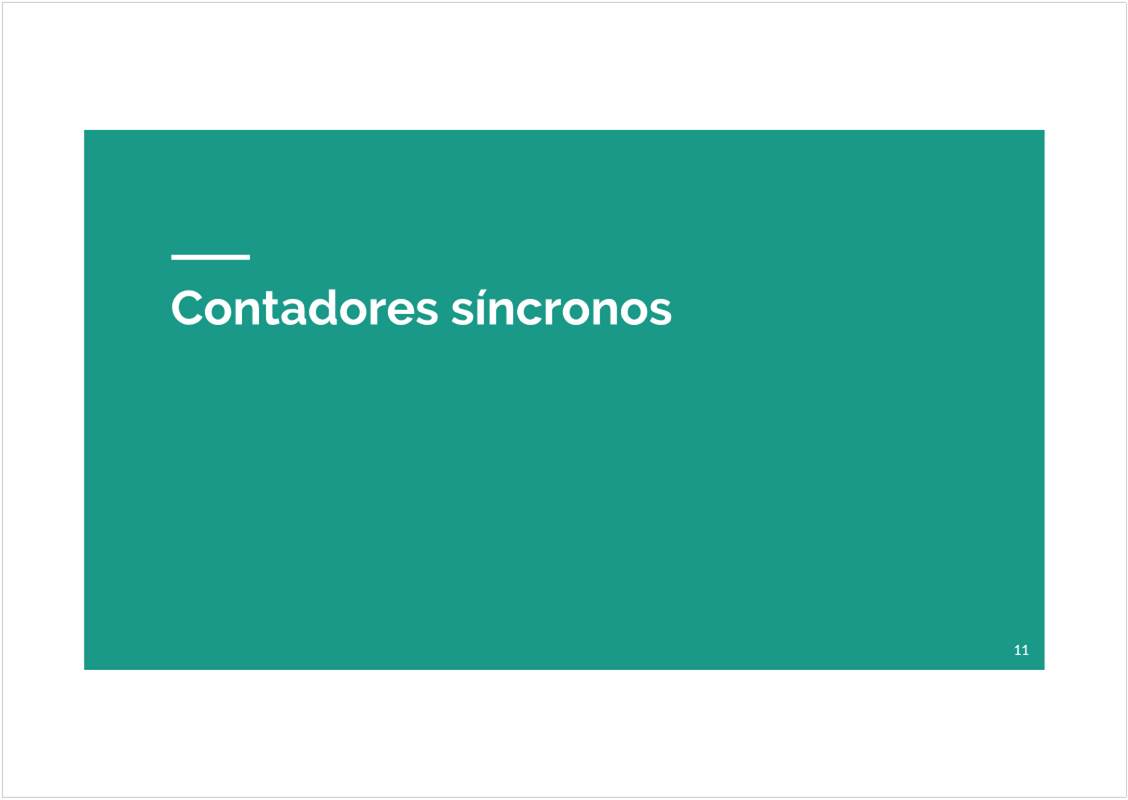

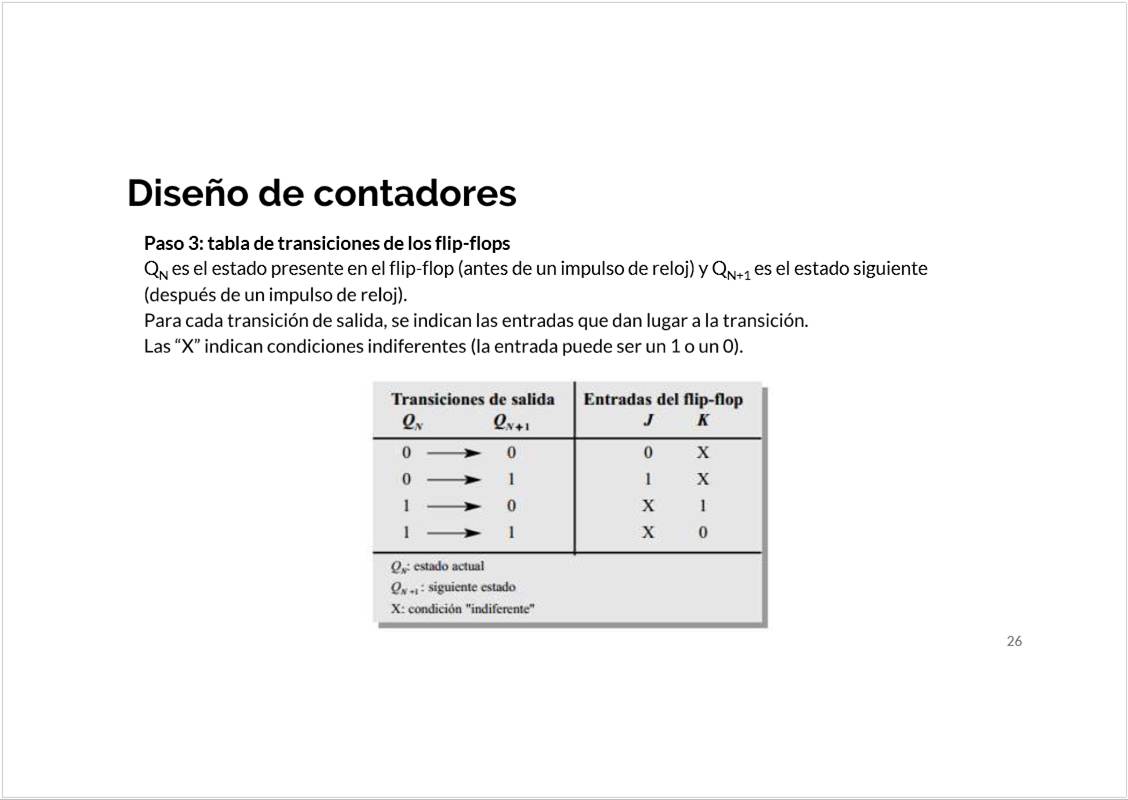

C4 - Contadores
Monday, April 18, 2022
12:21 AM

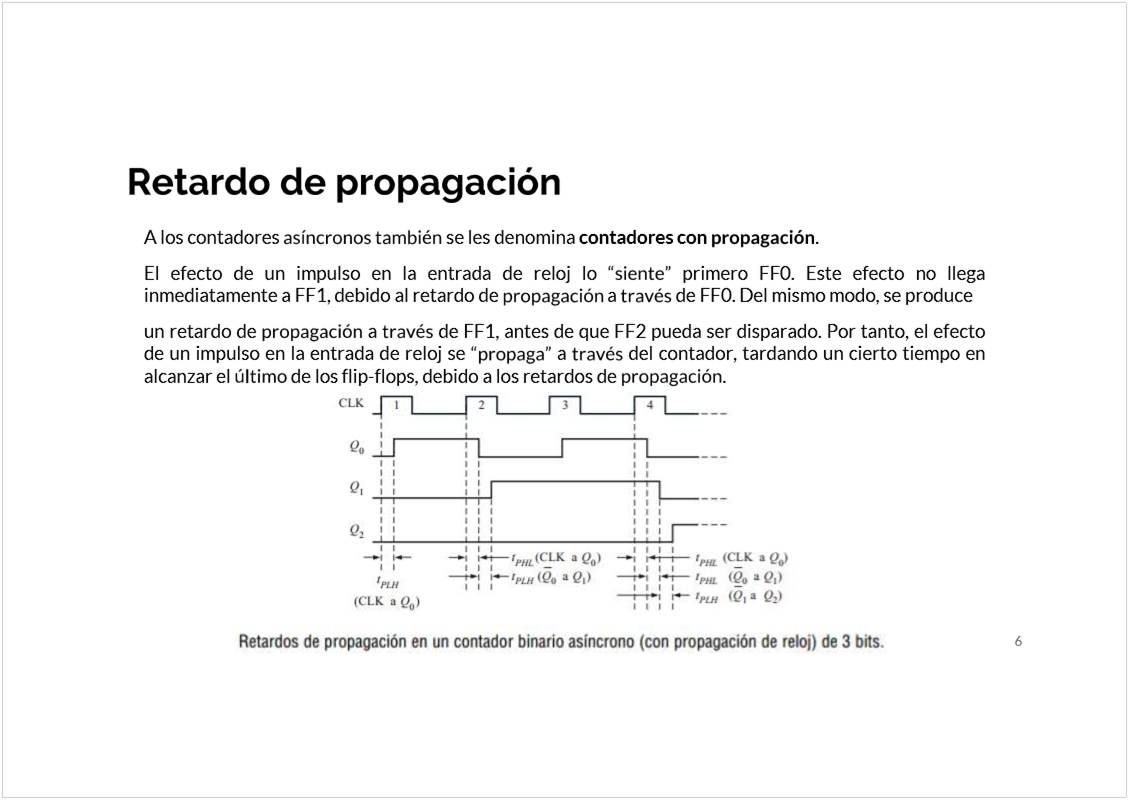

<<10.SDI2021
- Contadores .pdf>>

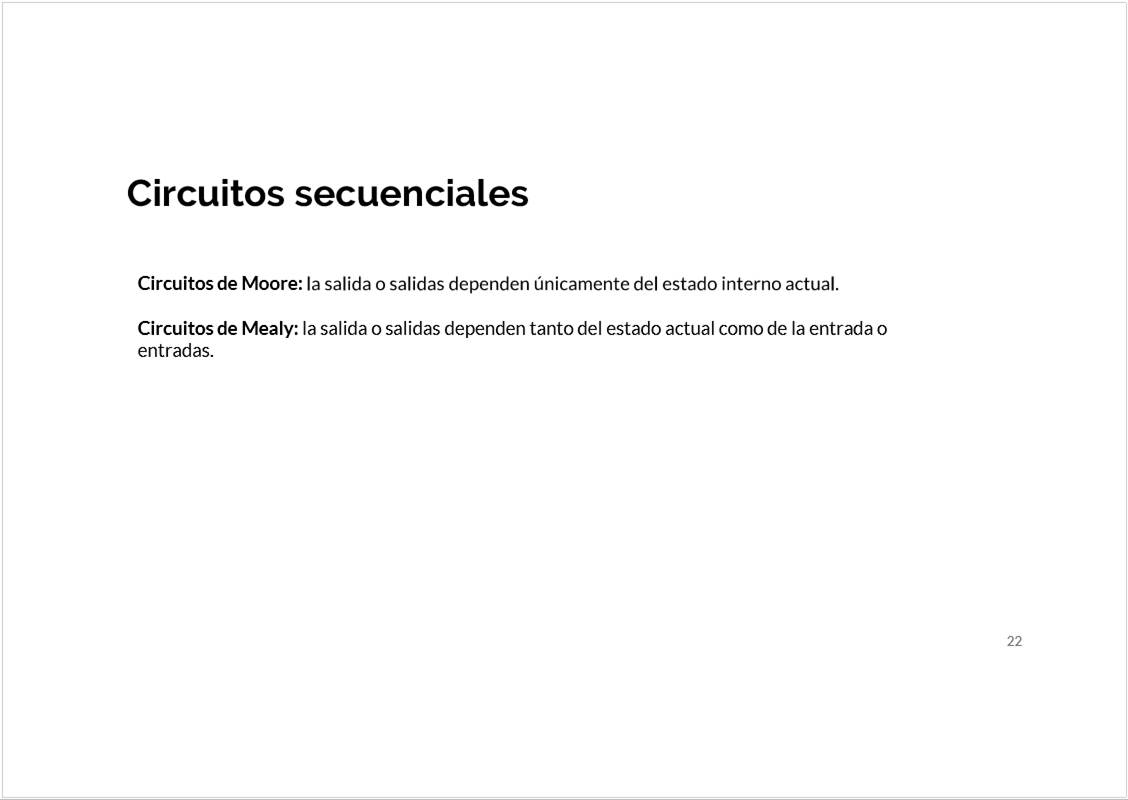

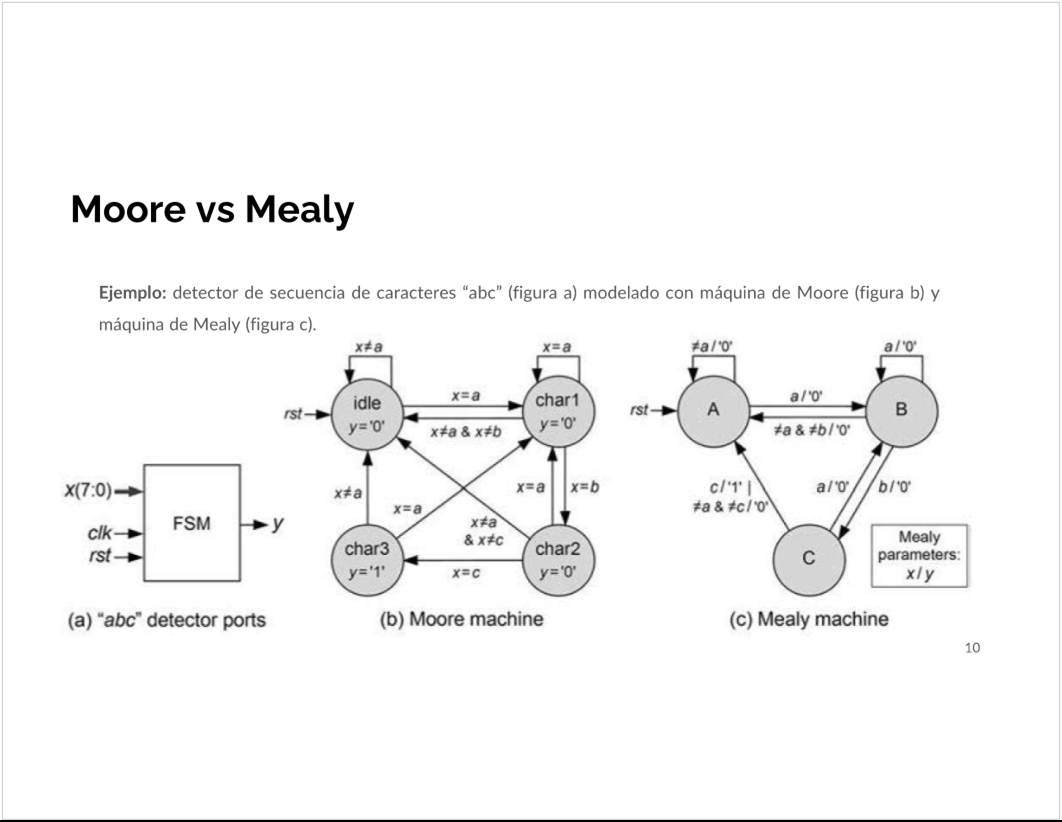

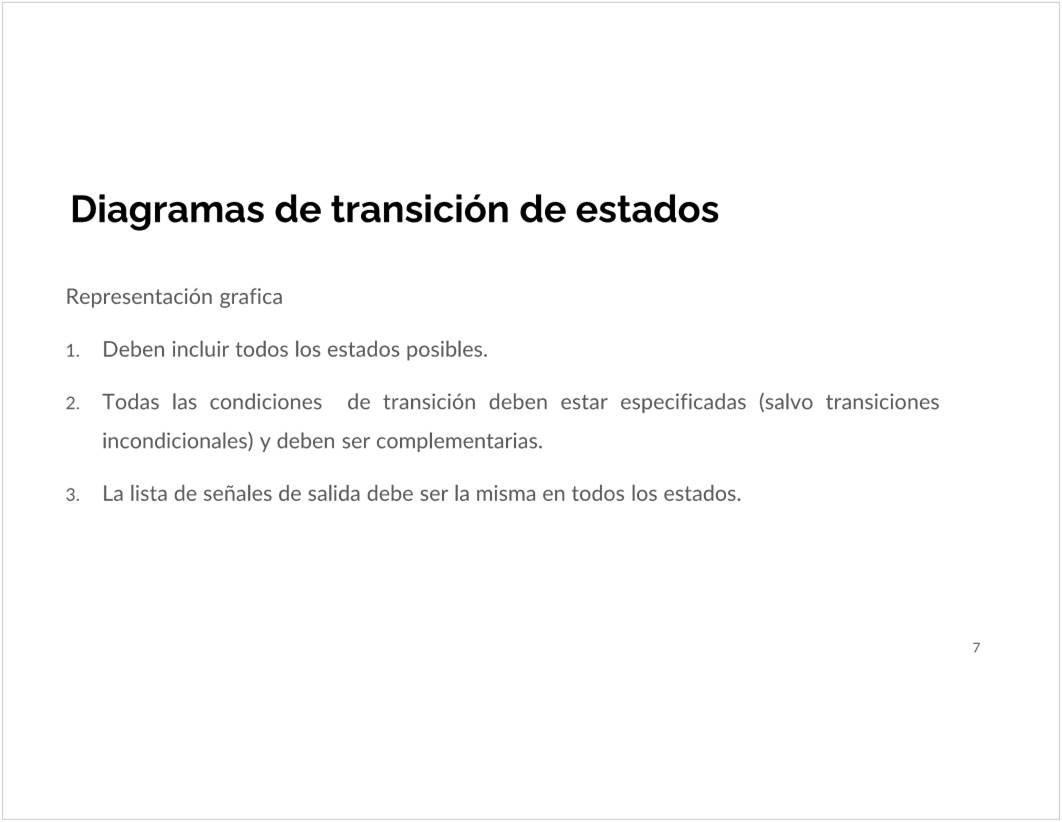

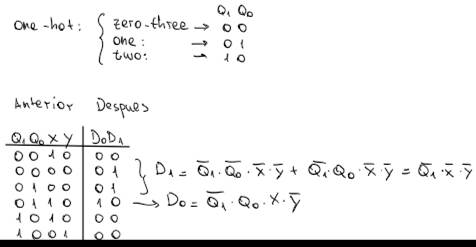

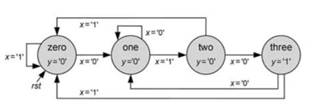

C5 - FSMs
Tuesday, June 21, 2022
2:48 PM
<<11.SDI2022
- FSMs.pdf>>

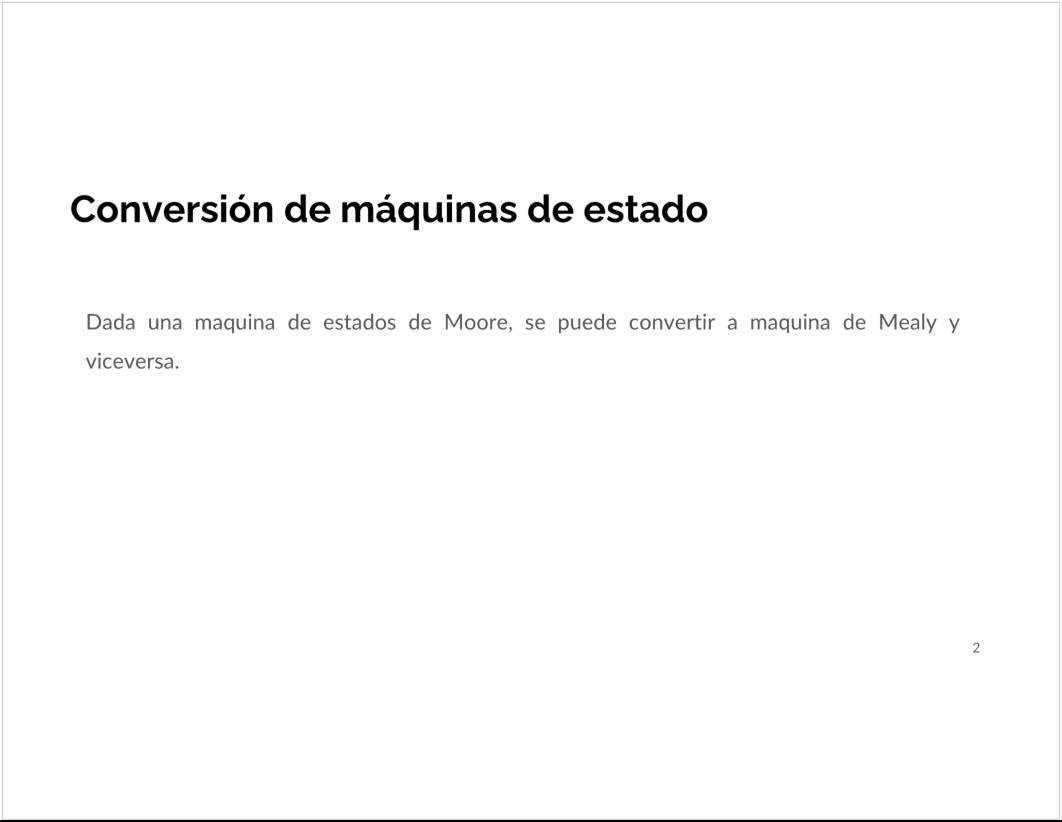

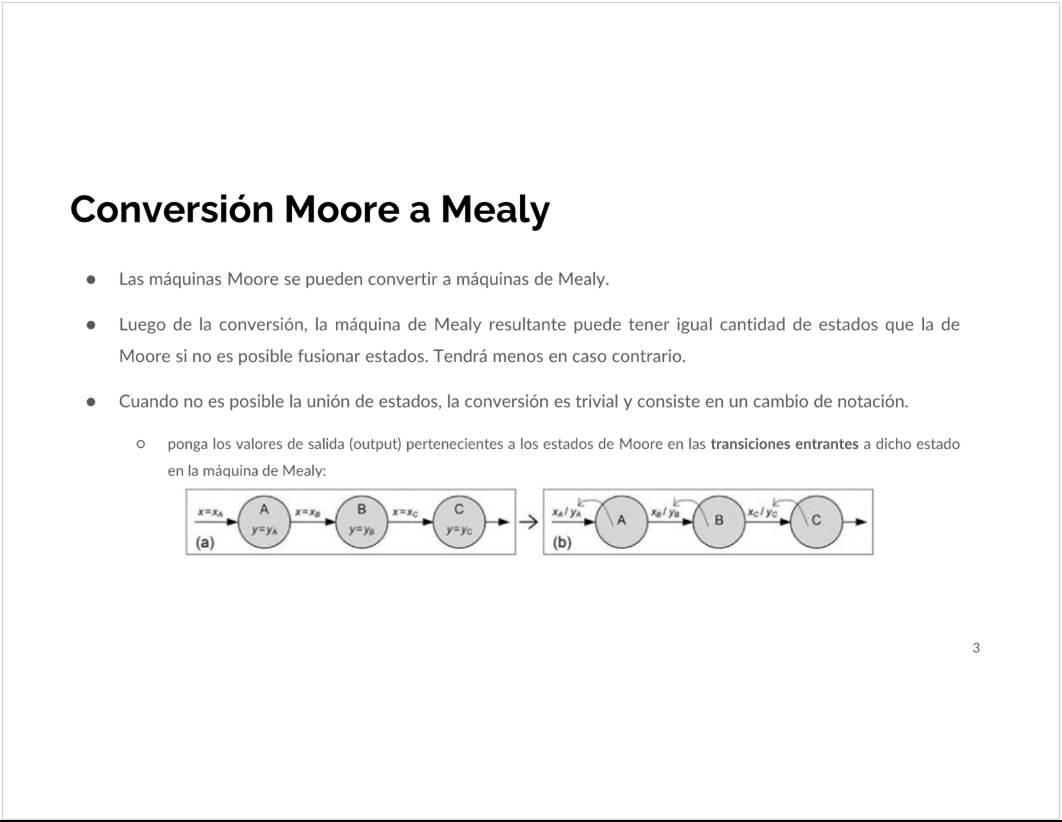

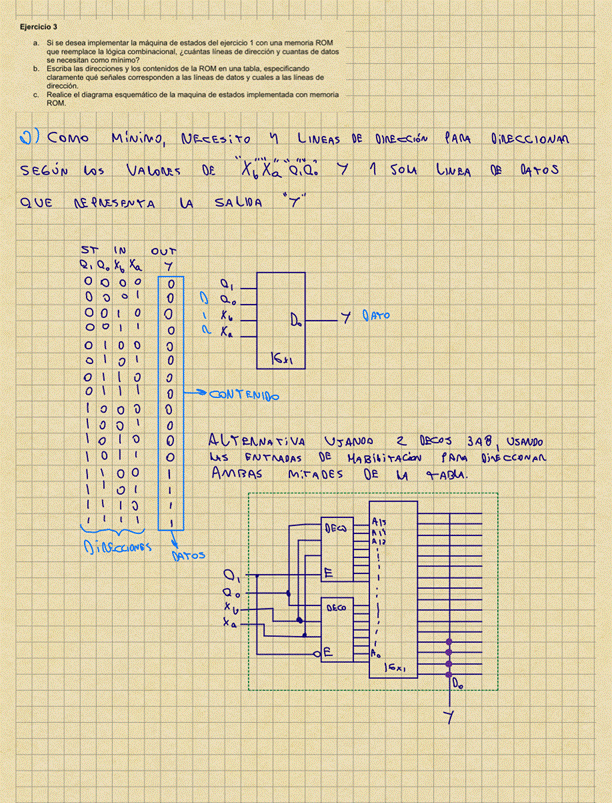

C7 - Conversion de FSMs
Tuesday, June 21, 2022
2:48 PM
<<12.SDI2022
- Conversion de FSMs.pdf>>
TPs
domingo, 9 de marzo de 2025
00:59

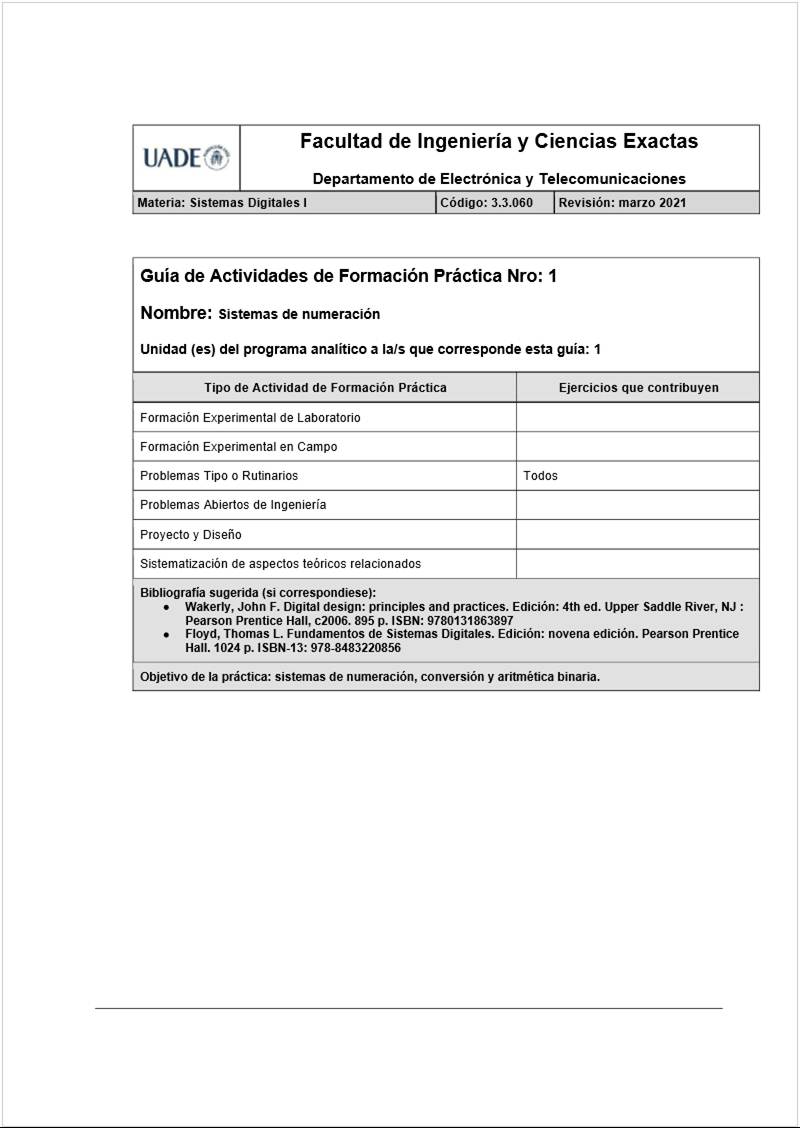

TP1 - Sistemas de Numeracion
Sunday, March 20, 2022
10:19 PM
<<SDI
- TP1.pdf>>

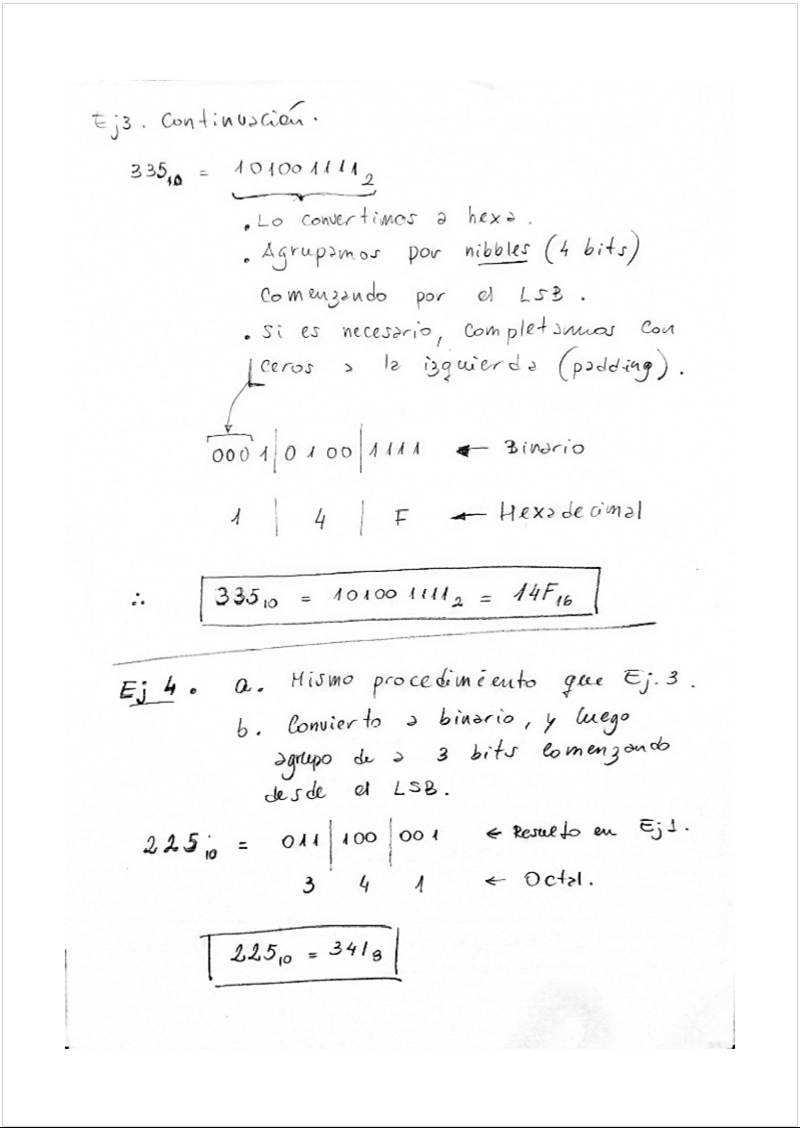

<<SDI

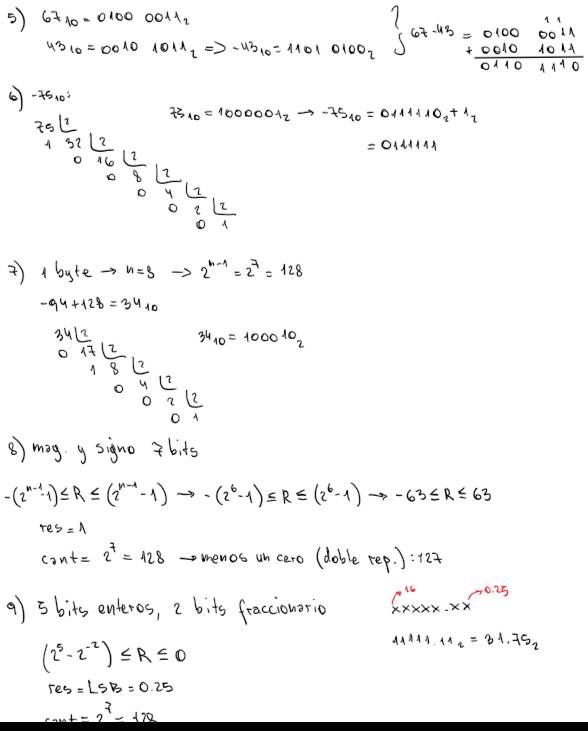

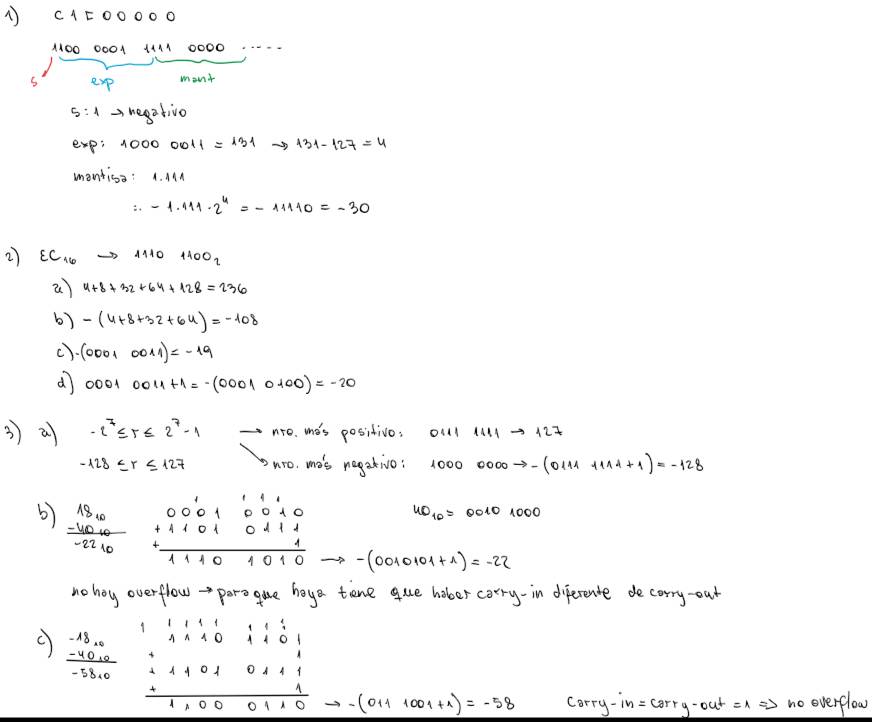

- TP1 - algunos ejercicios resueltos.pdf>>

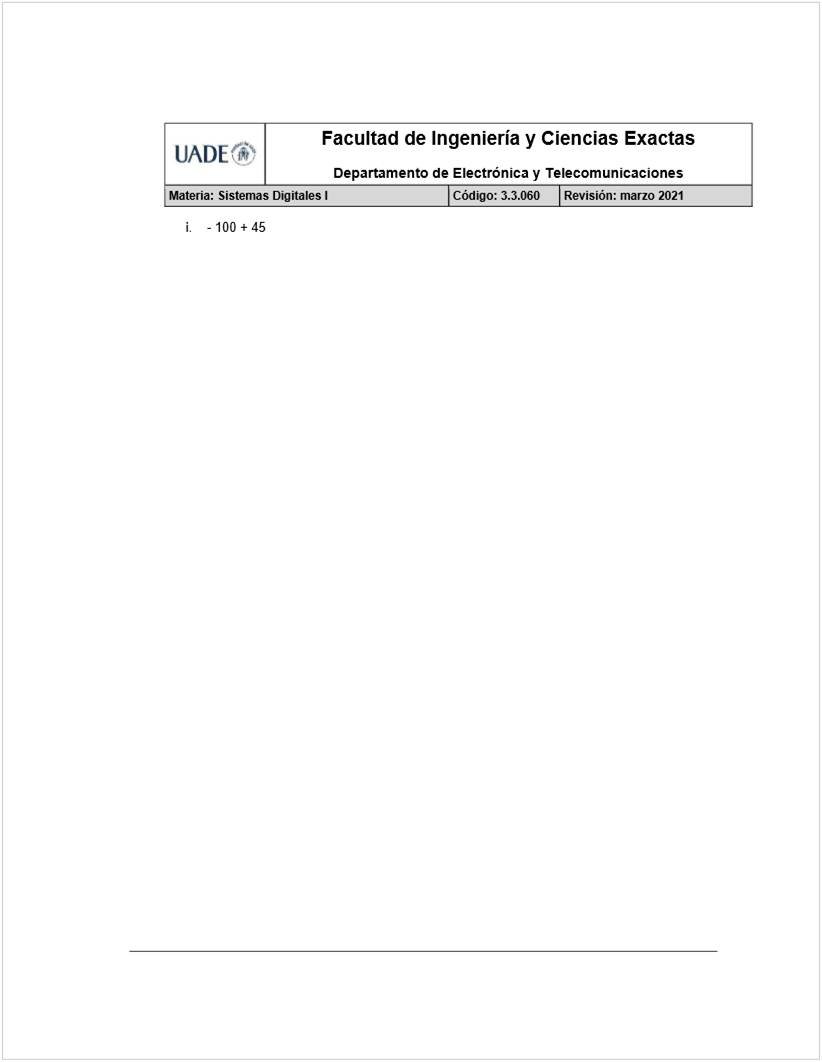

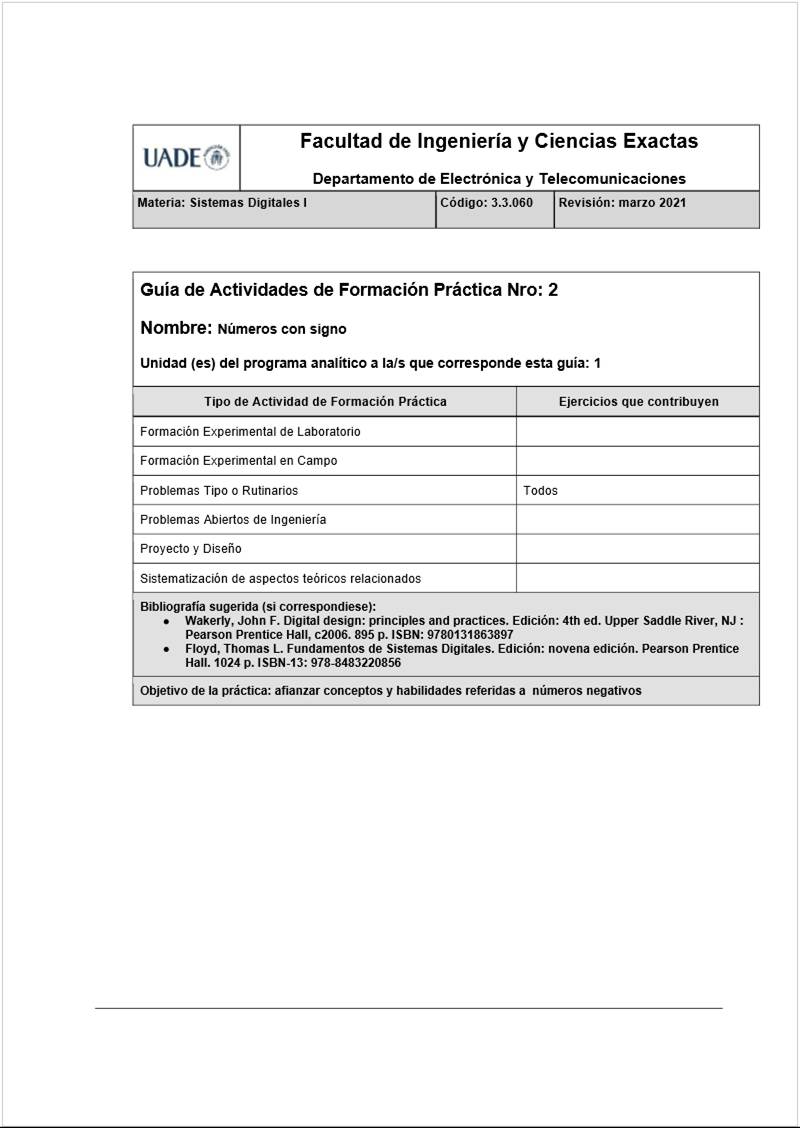

TP2 - Números con signo
Sunday, March 20, 2022
10:19 PM
<<SDI
- TP2.pdf>>

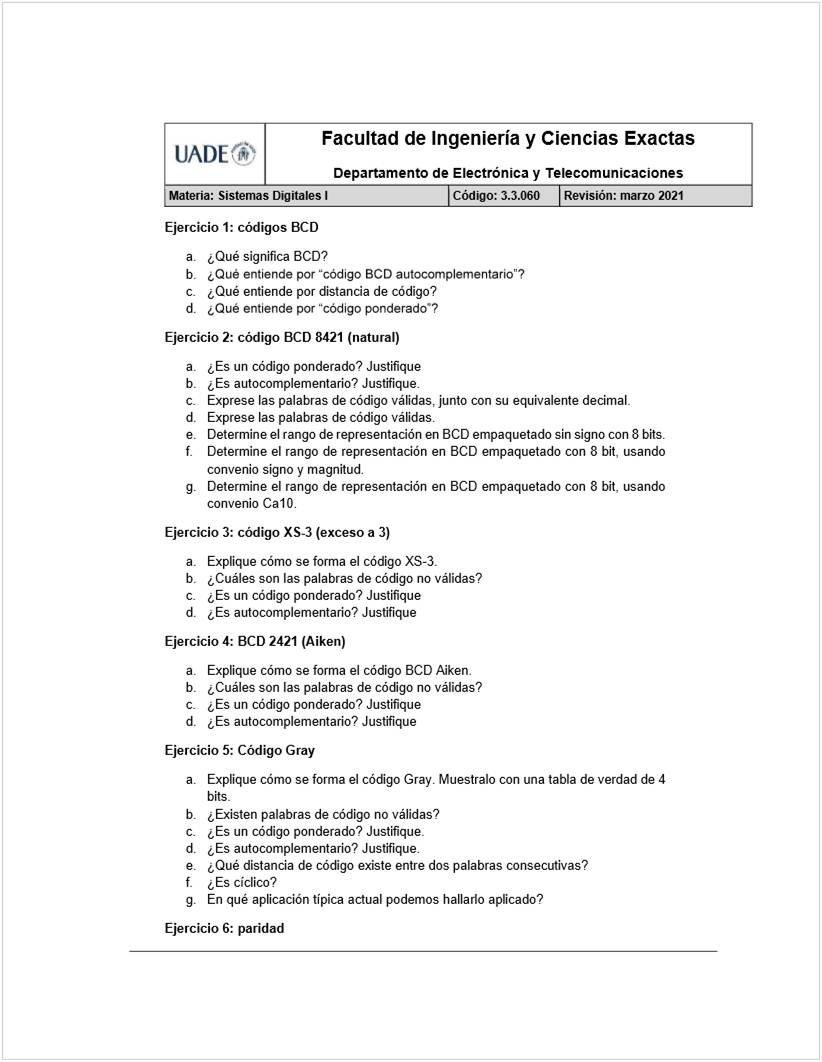

TP3 - Codigos Binarios
Friday, April 8, 2022
8:04 PM
<<SDI
- TP3.pdf>>
TP4 - Algebra de Boole
Friday, April 8, 2022
8:04 PM
<<SDI
- TP4.pdf>>

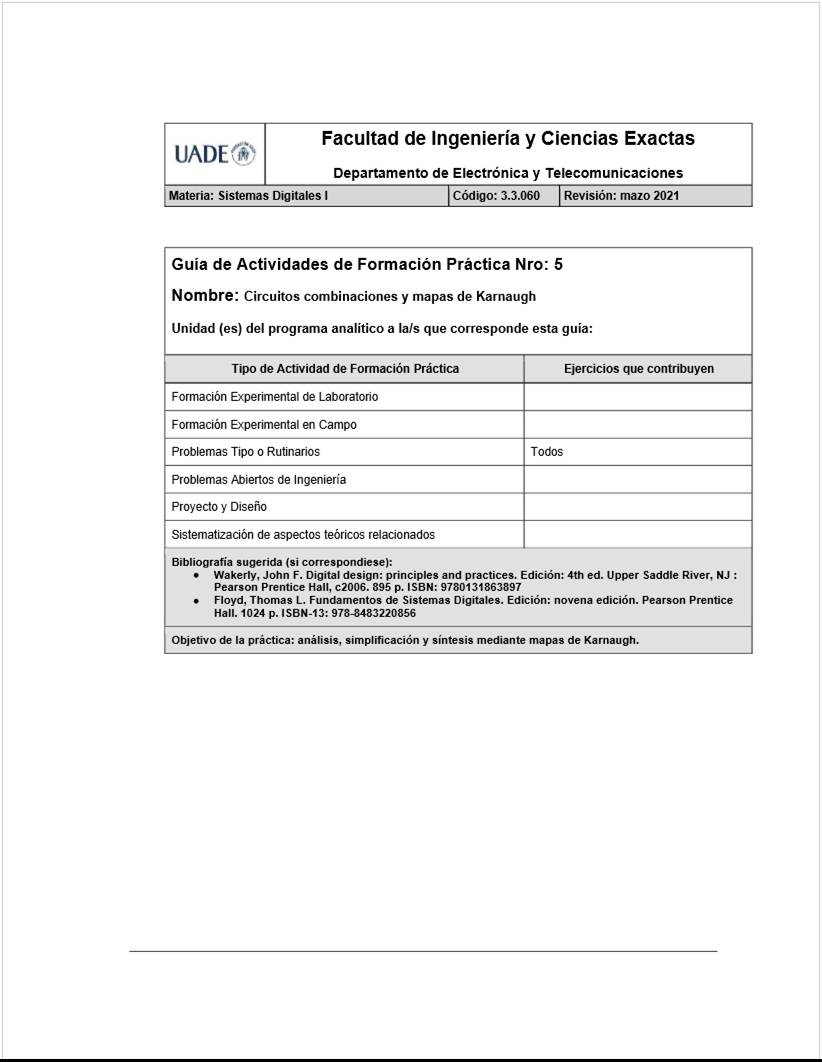

TP5 - Mapas de Karnaugh
Friday, April 8, 2022
8:04 PM
<<SDI
- TP5.pdf>>

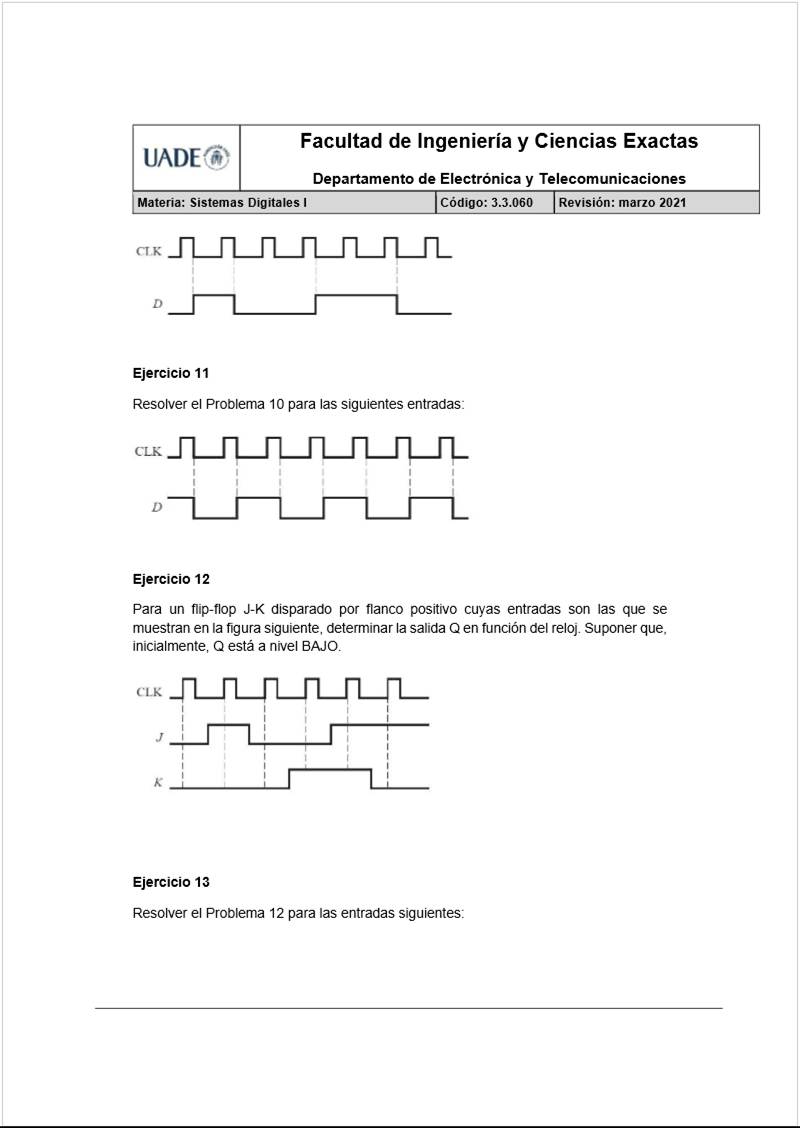

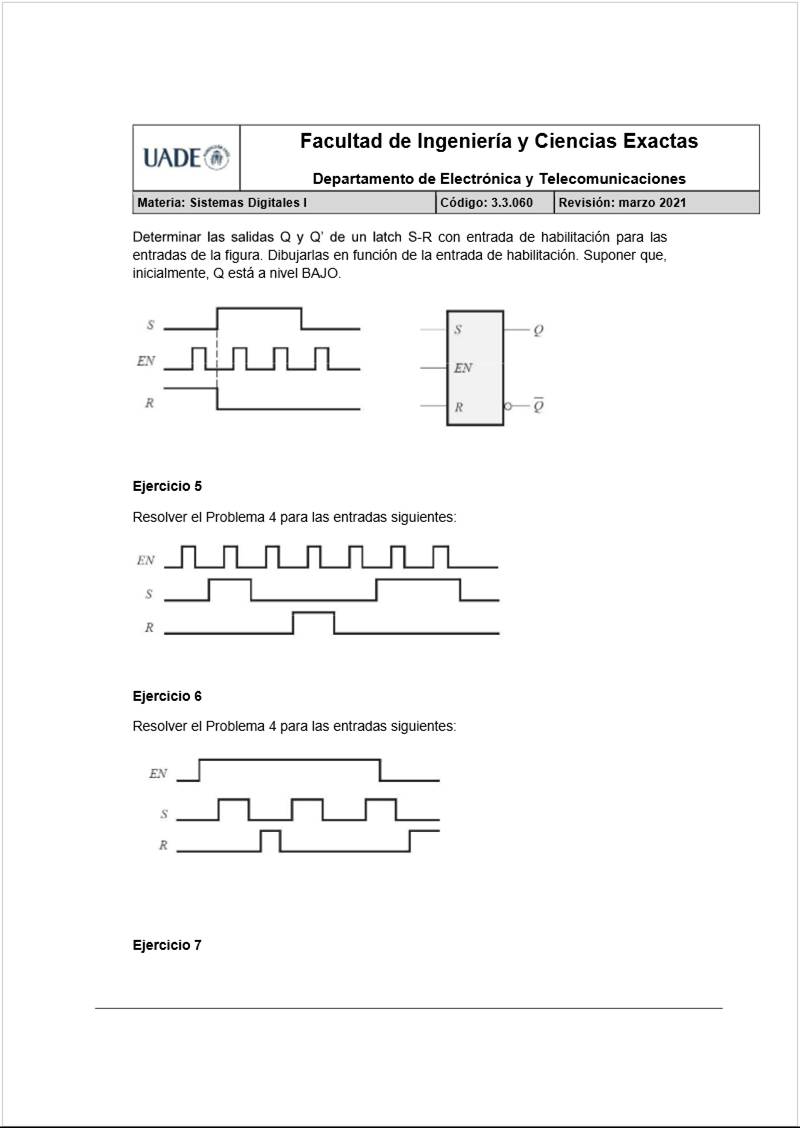

TP6 - Latches y Flip-flops
Monday, April 18, 2022
12:22 AM
<<SDI
- TP6 Latches y Flip-flops.pdf>>

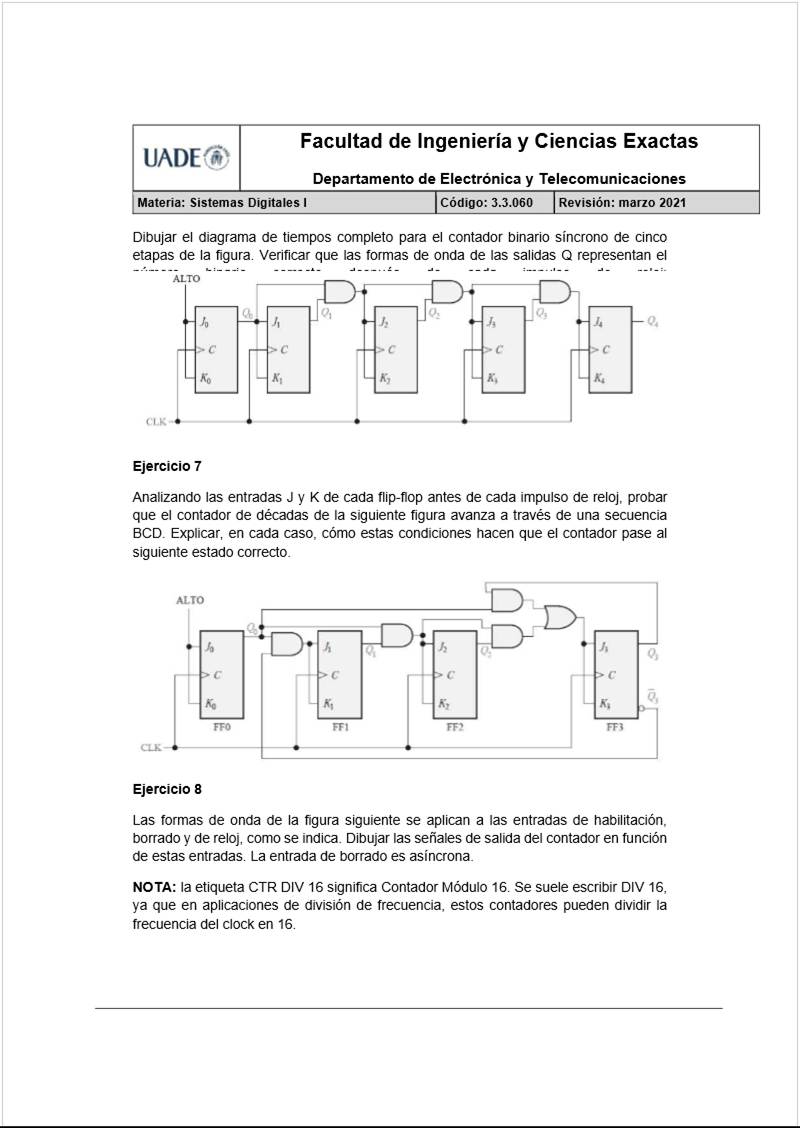

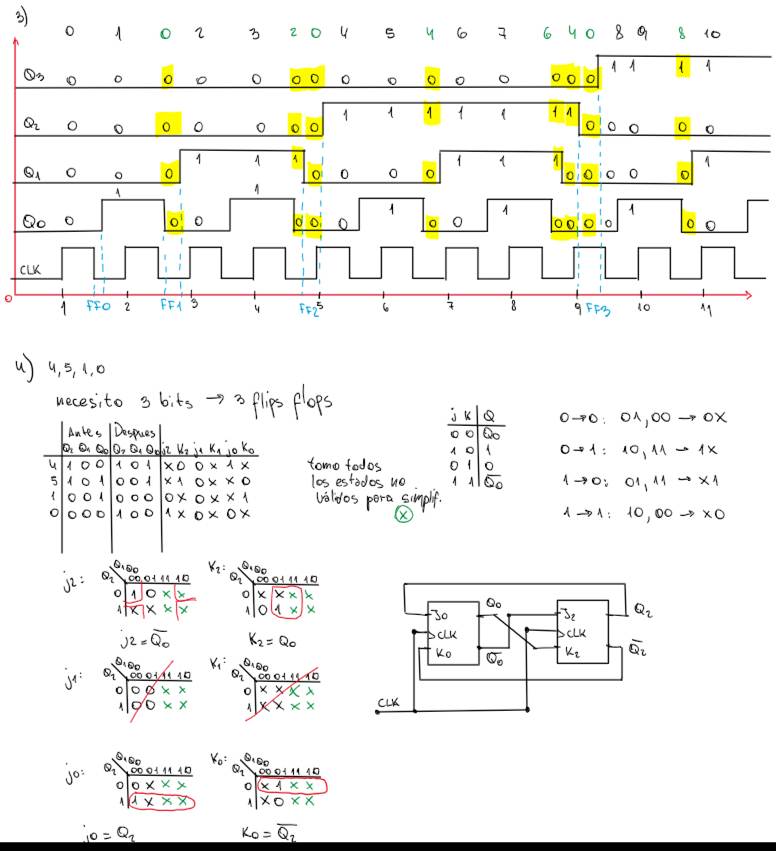

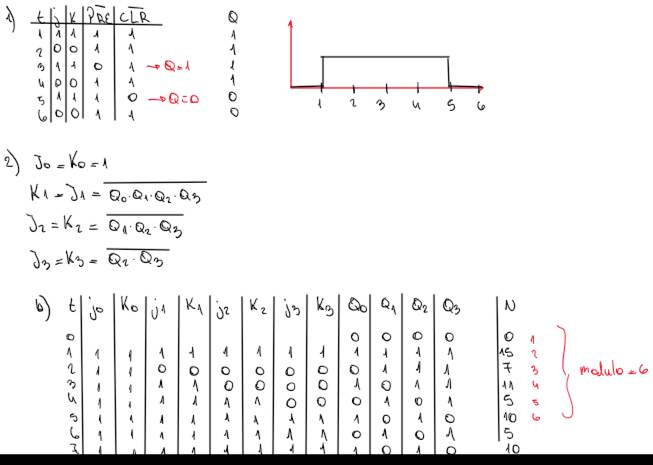

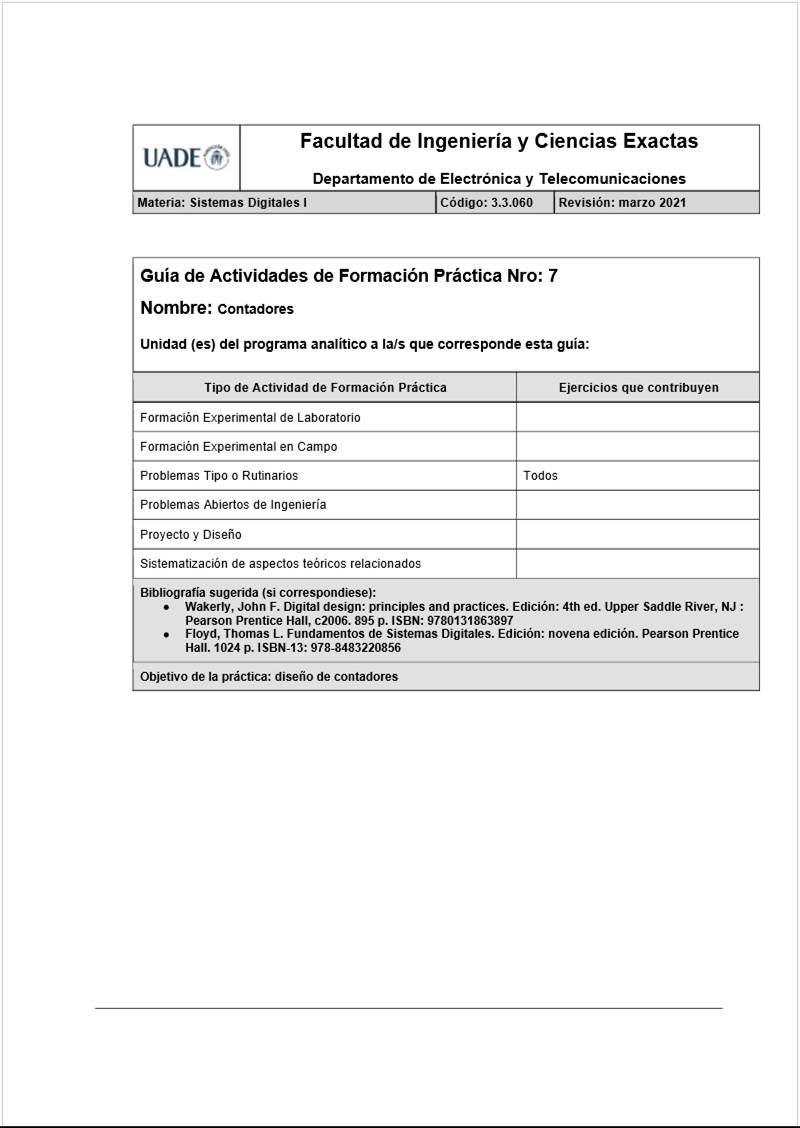

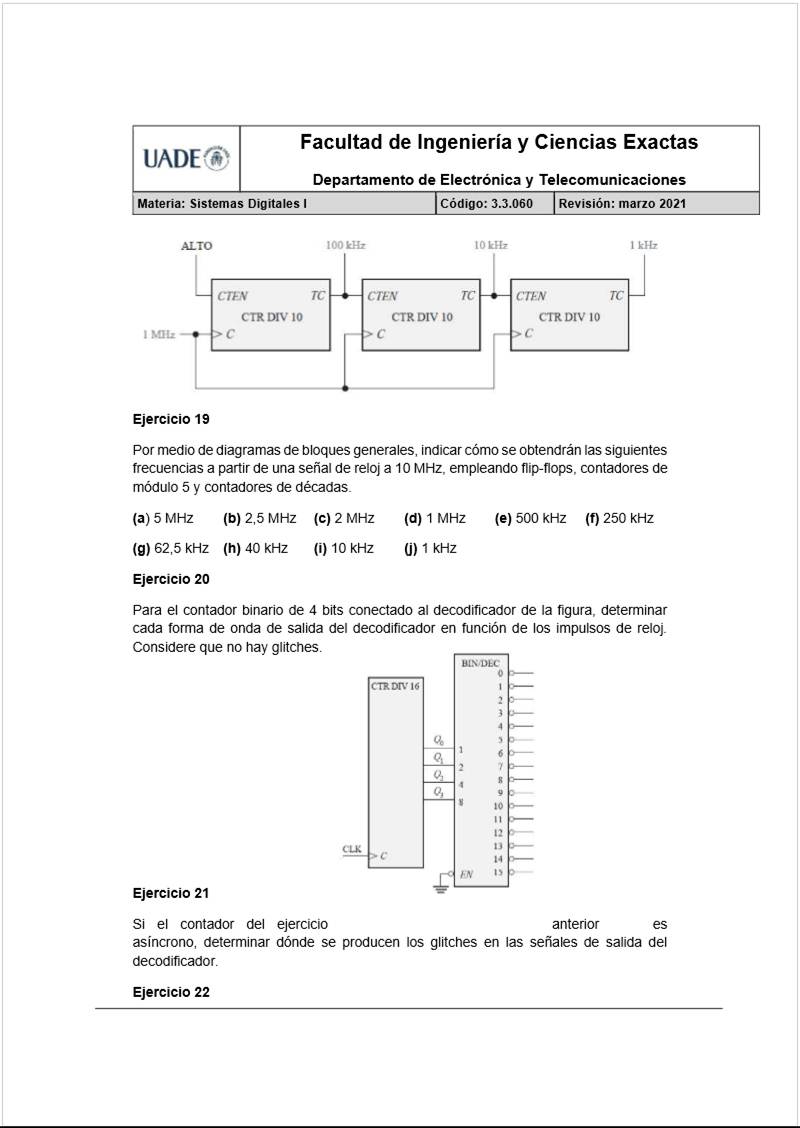

TP7 - Contadores
Monday, April 18, 2022
12:23 AM
<<SDI
- TP7.pdf>>

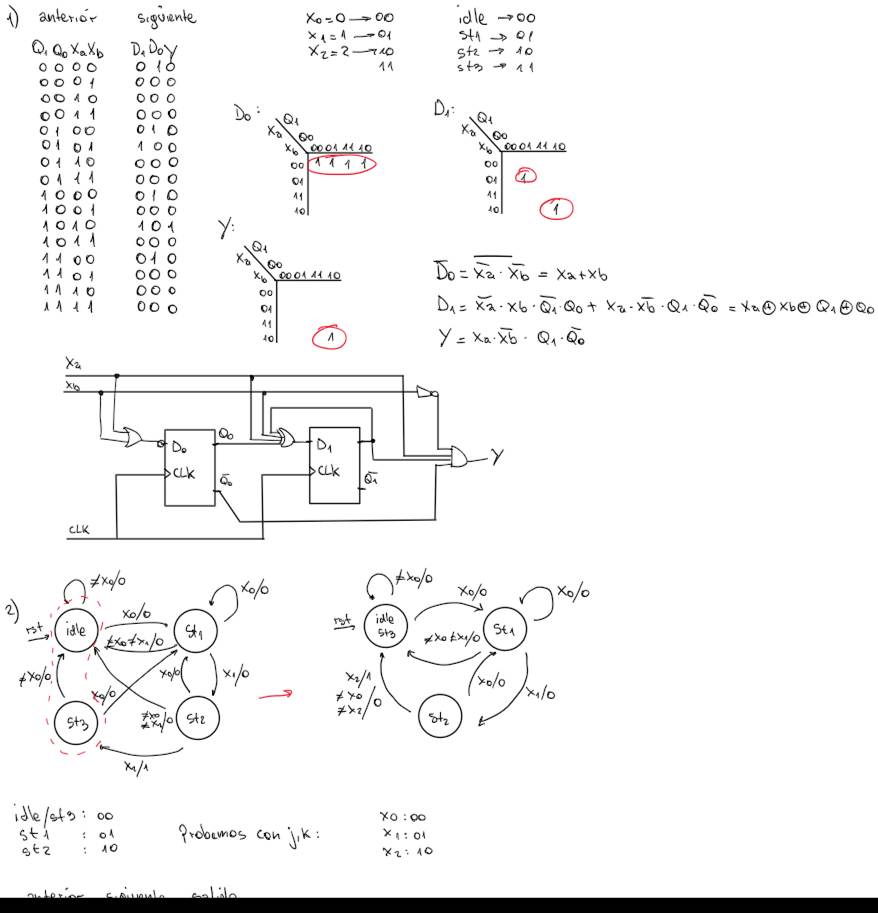

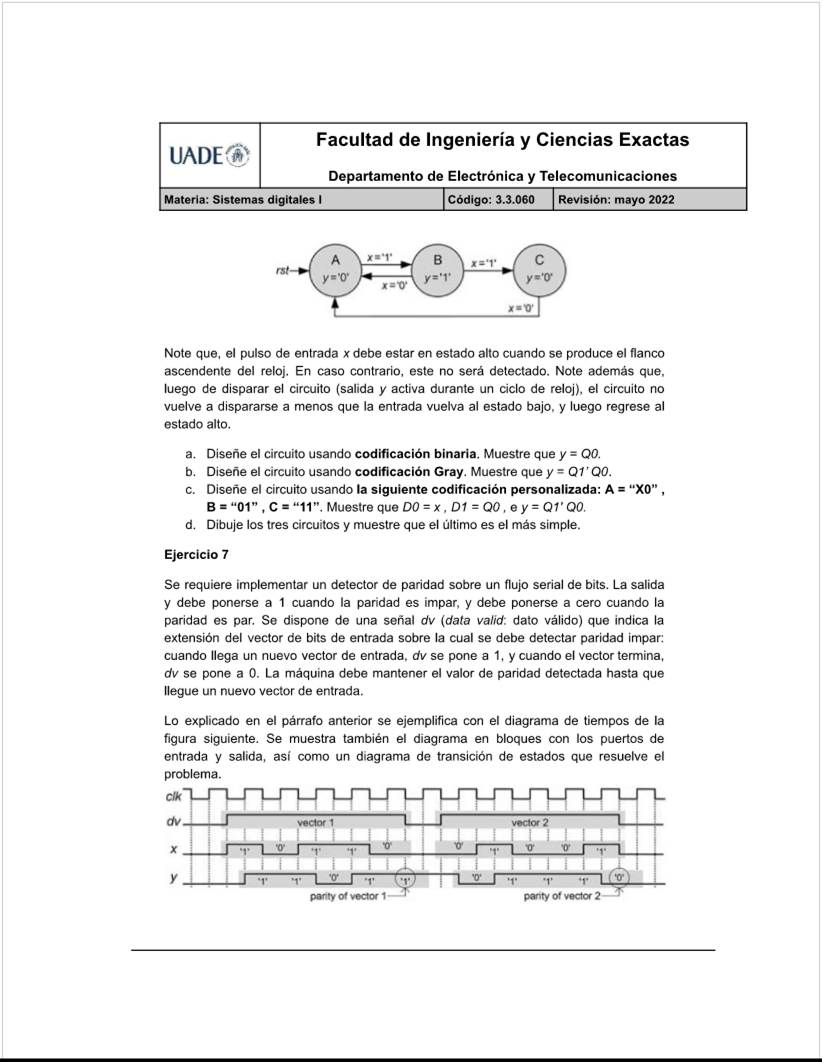

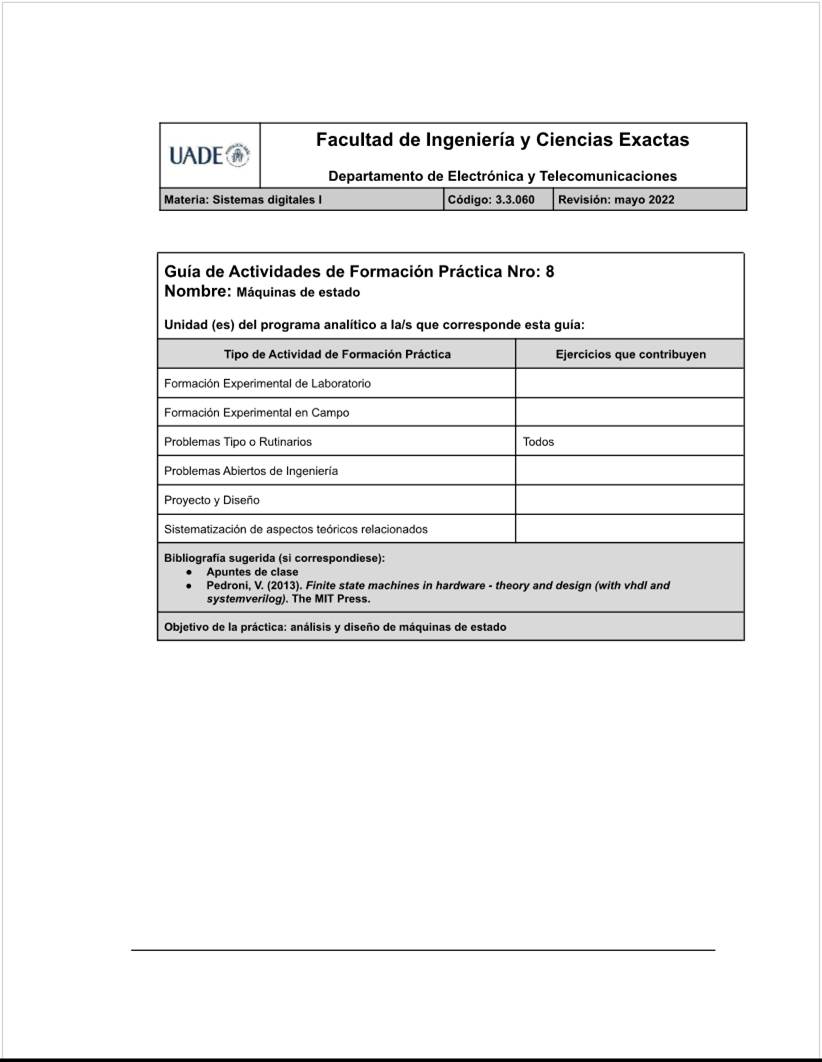

TP8 - FSM 1
Tuesday, June 21, 2022
2:53 PM
<<SDI
- TP8 - Maquinas de estado - parte 1.pdf>>

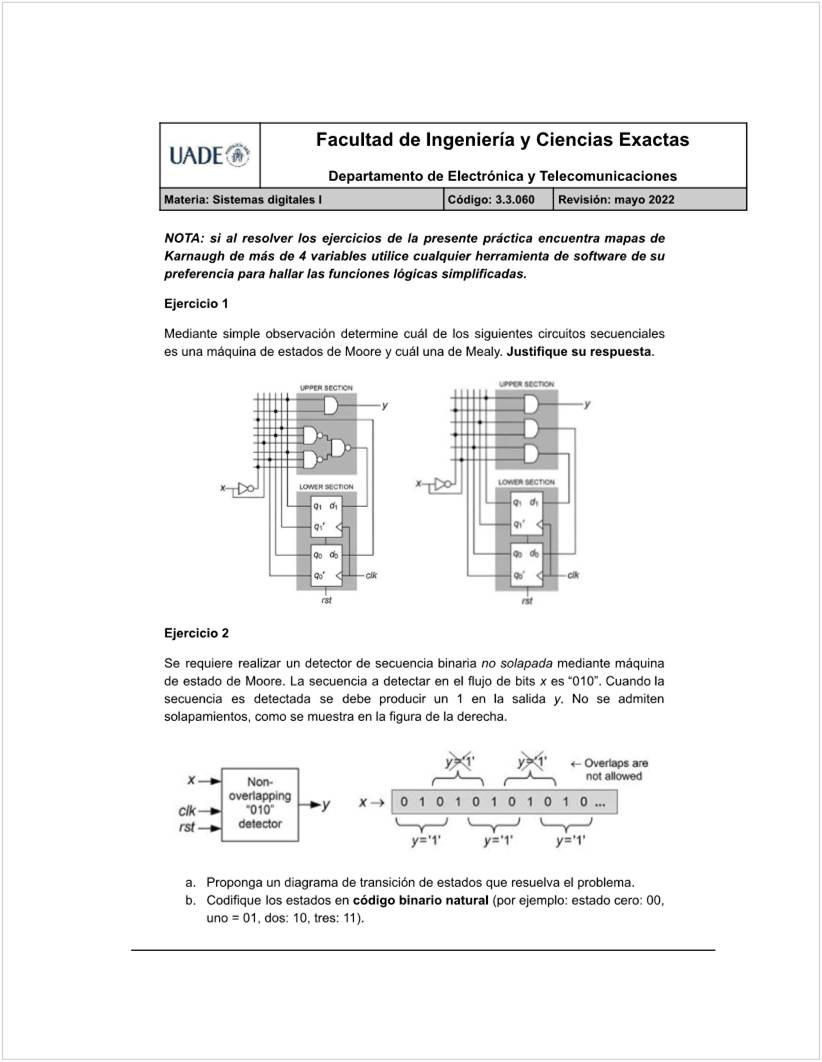

TP9 - FSM 2
Tuesday, June 21, 2022
2:53 PM
<<SDI
- TP9 - Maquinas de estado - parte 2.pdf>>
Exámenes
domingo, 9 de marzo de 2025
00:59
Resumen 1P
Sunday, May 1, 2022
7:35 PM

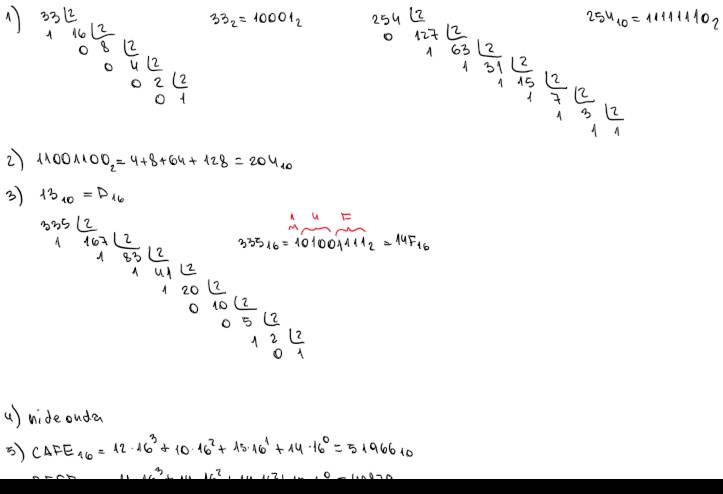

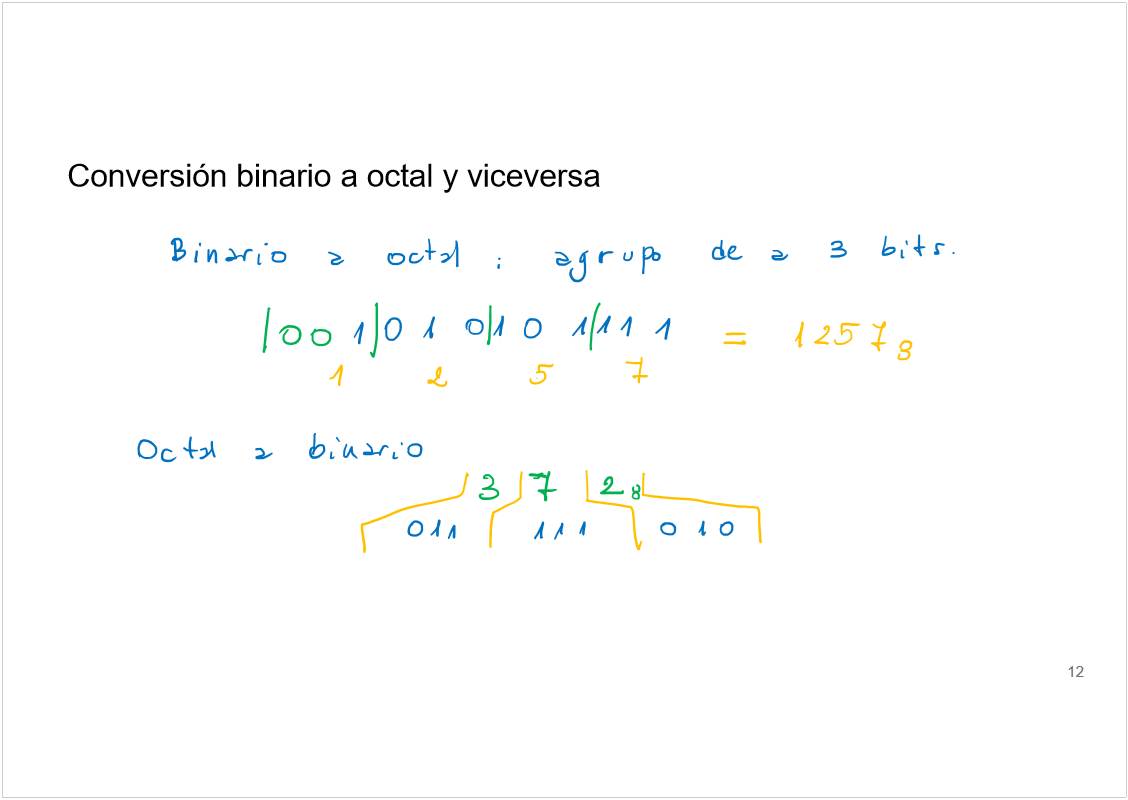

Bases numericas
Conversion
|
Decimal |
Binario |
Hexa |
Octal |
||
|
Decimal |
- |

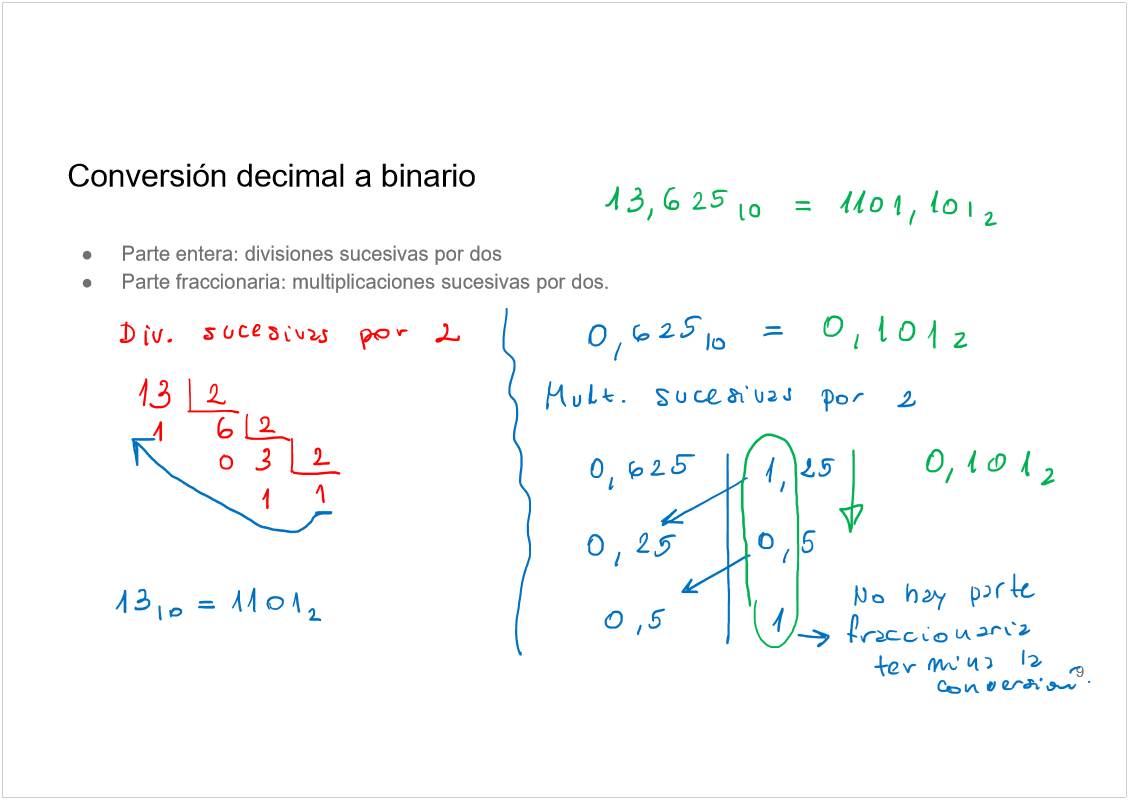

Divido por 2 |
Paso por bin |
Dec a Bin a Oct |
||
|
Binario |
Polinomio |
- |
Agarro de a 4 |
Agarro de a 3 |
||
|
Hexa |
Polinomio |
Digito a digito |
- |
Paso por bin |
||
|
Octal |
Polinomio |
Digito a digito |
Paso por bin |
- |

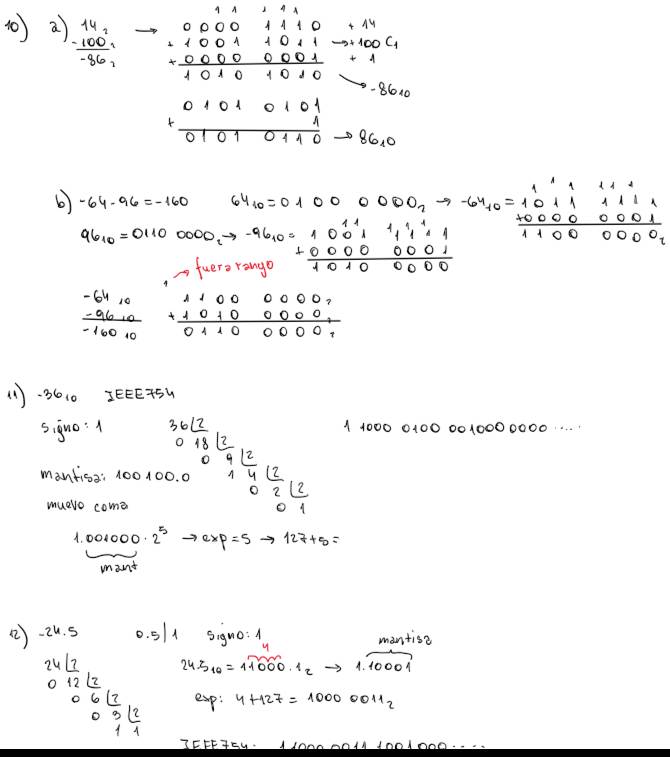

Operaciones
Suma
Igual que siempre, solamente tengo en cuenta el carry

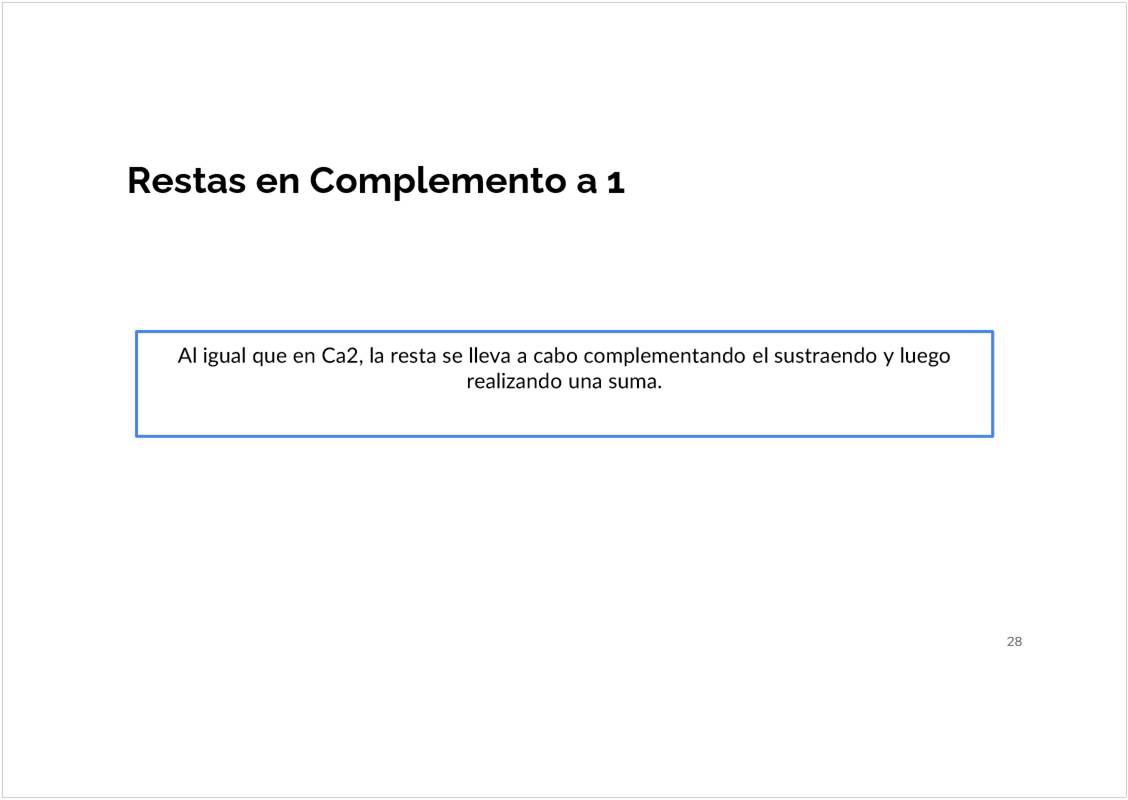

Resta
A - B = A + Complemento B base reducida (resto la base a cada digito) + 1
Coma
Numeros negativos
- Signo Magnitud -> Bit para signo
- Sistemas complementarios

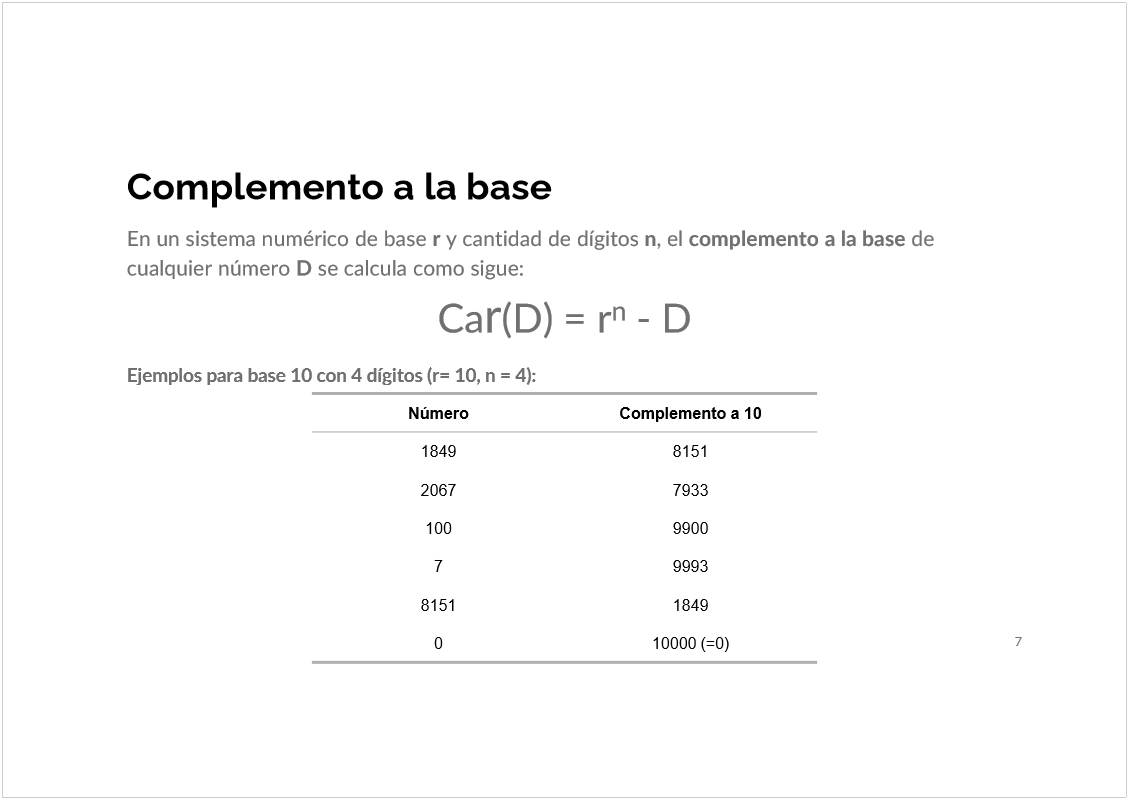

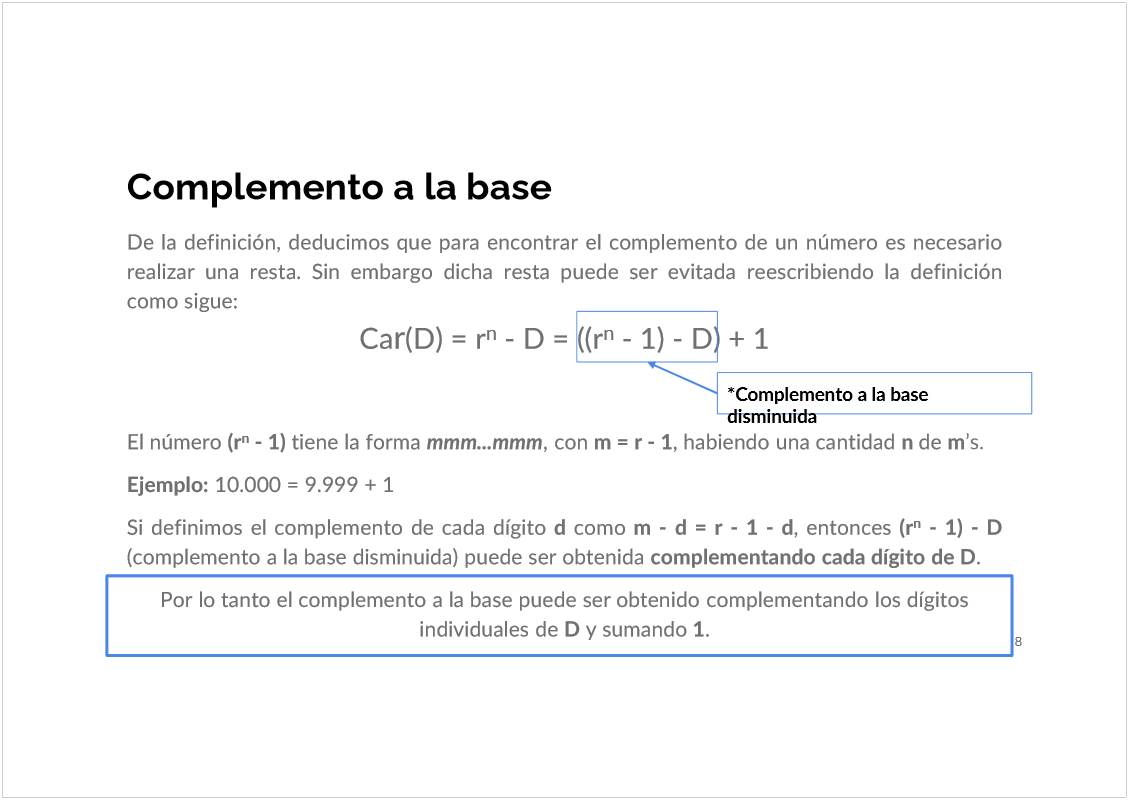

- Complemento a la base: numero negativo = base^(cant de bits) - numero
- Complemento a base reducida: complemento bit a bit + 1
- Exceso a K: numero negativo = numero + k
Codigos

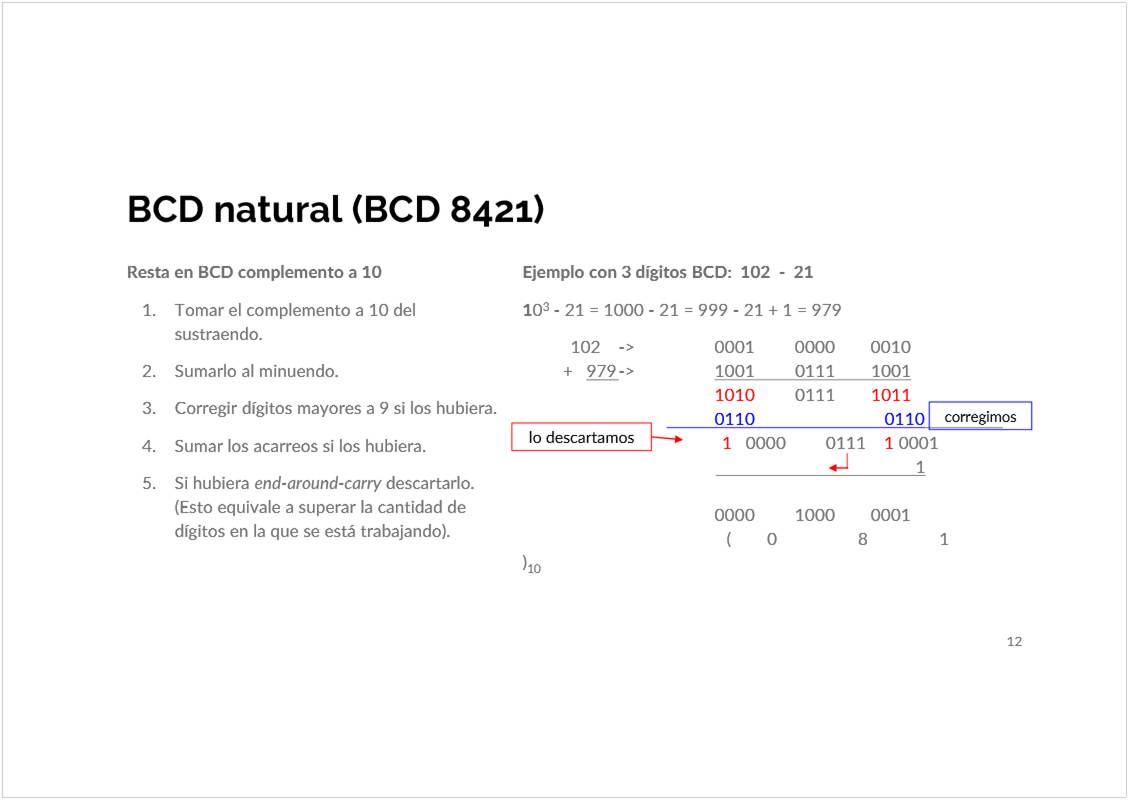

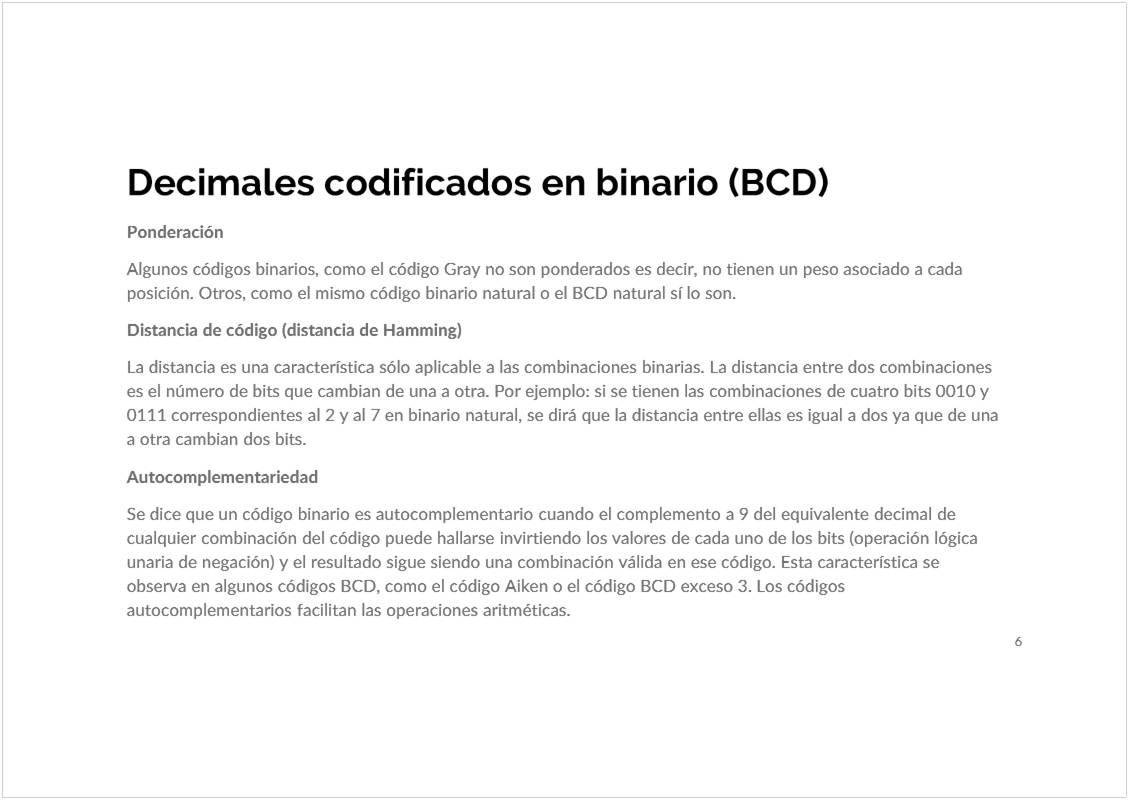

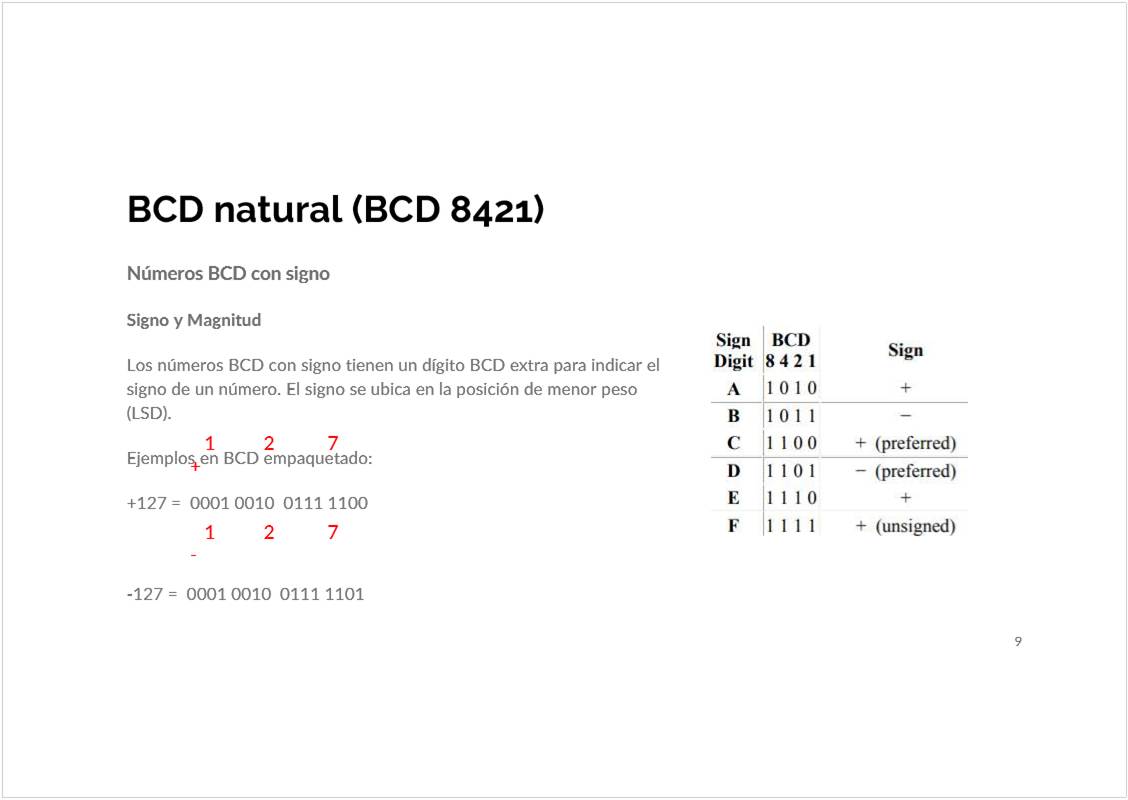

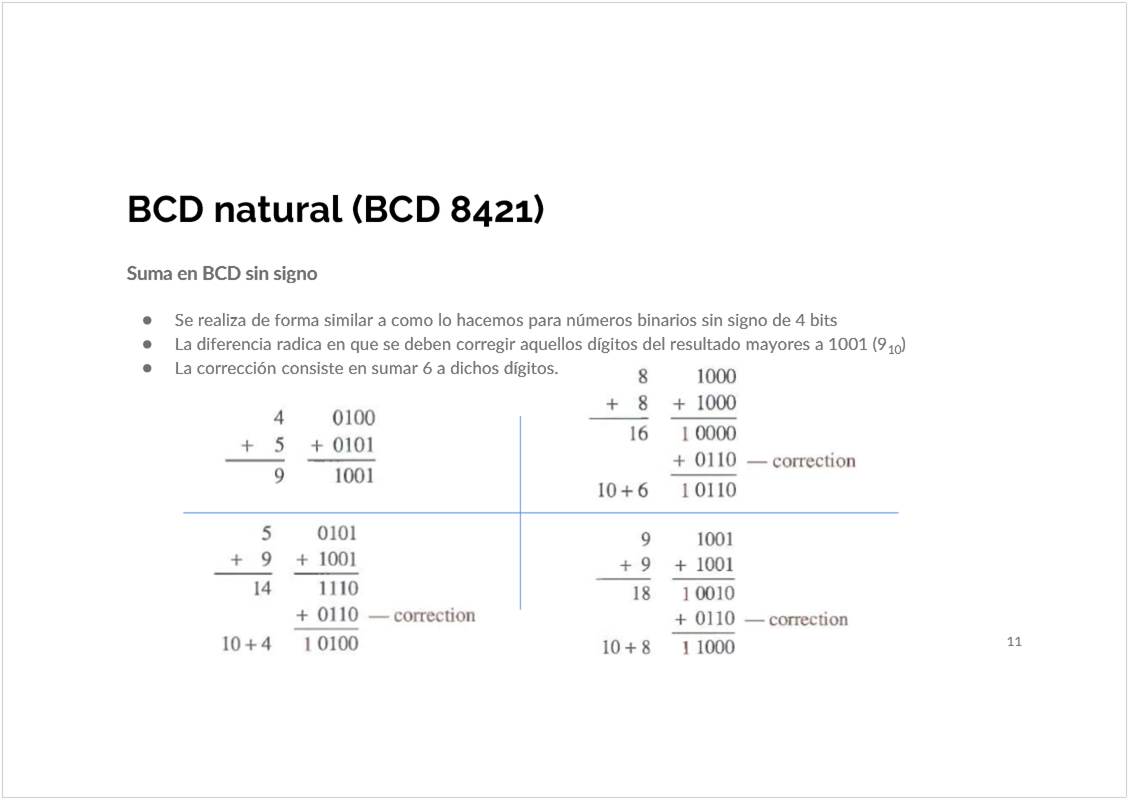

BCD
- Natural: Se representa cada digito con su equivalente en binario
- Tamano
- Desempaquetado: 8bits
- Empaquetado: 4 bits
- Signo
- Signo Magnitud: Se usa C como + y D como -
- Complemento a 10
- Suma
- Se suma digito a digito y se corrige sumando 6 a aquellos mayores a 9 (maximo representable)
- Aiken:

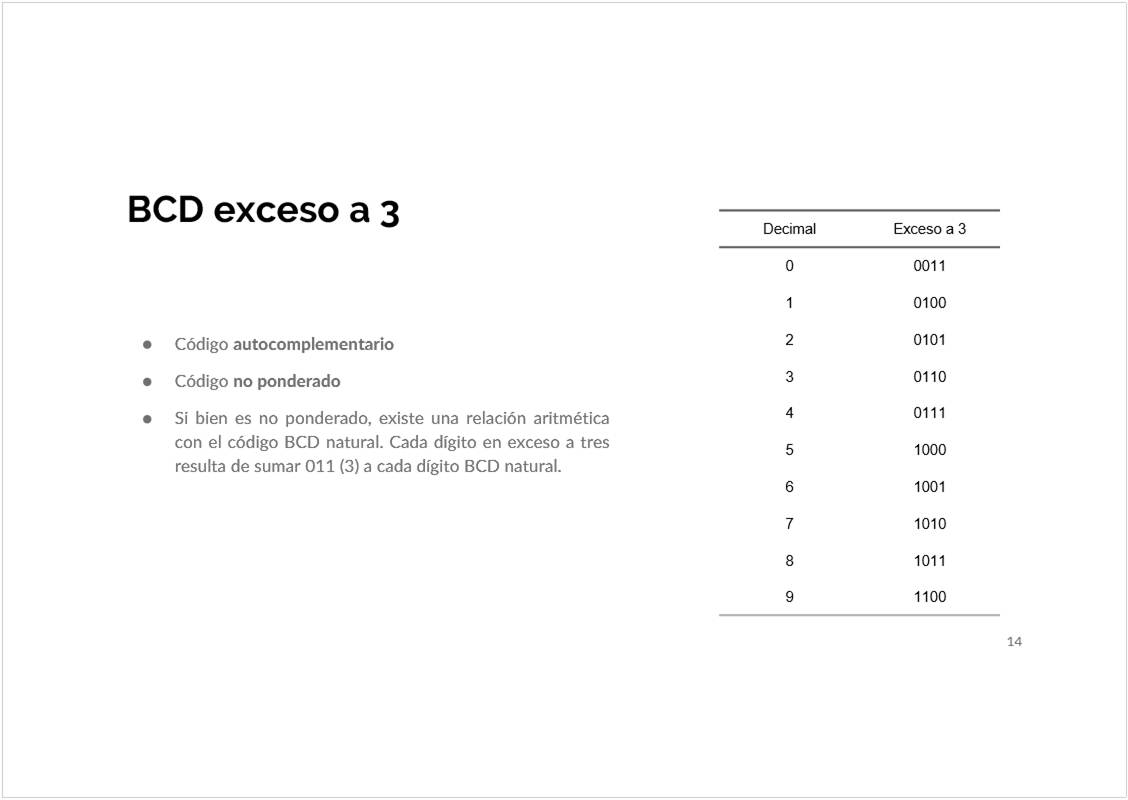

- Exceso a 3: Sumo 3 a la escala

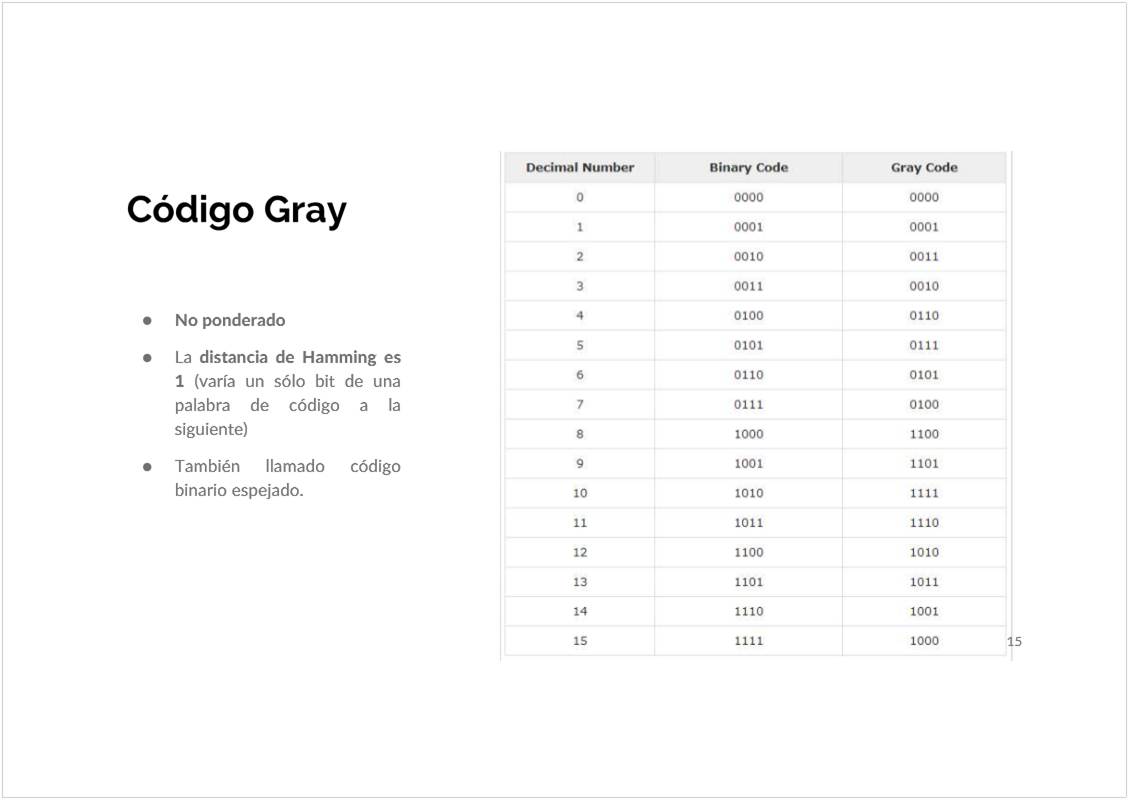

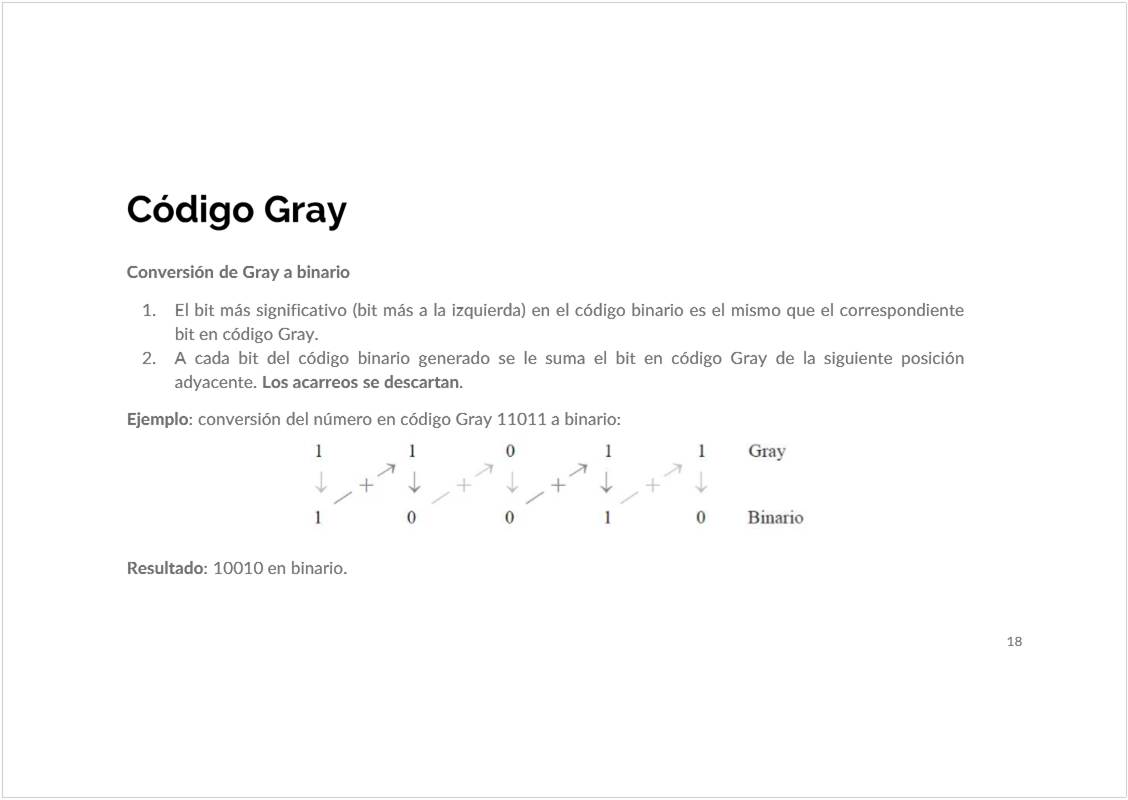

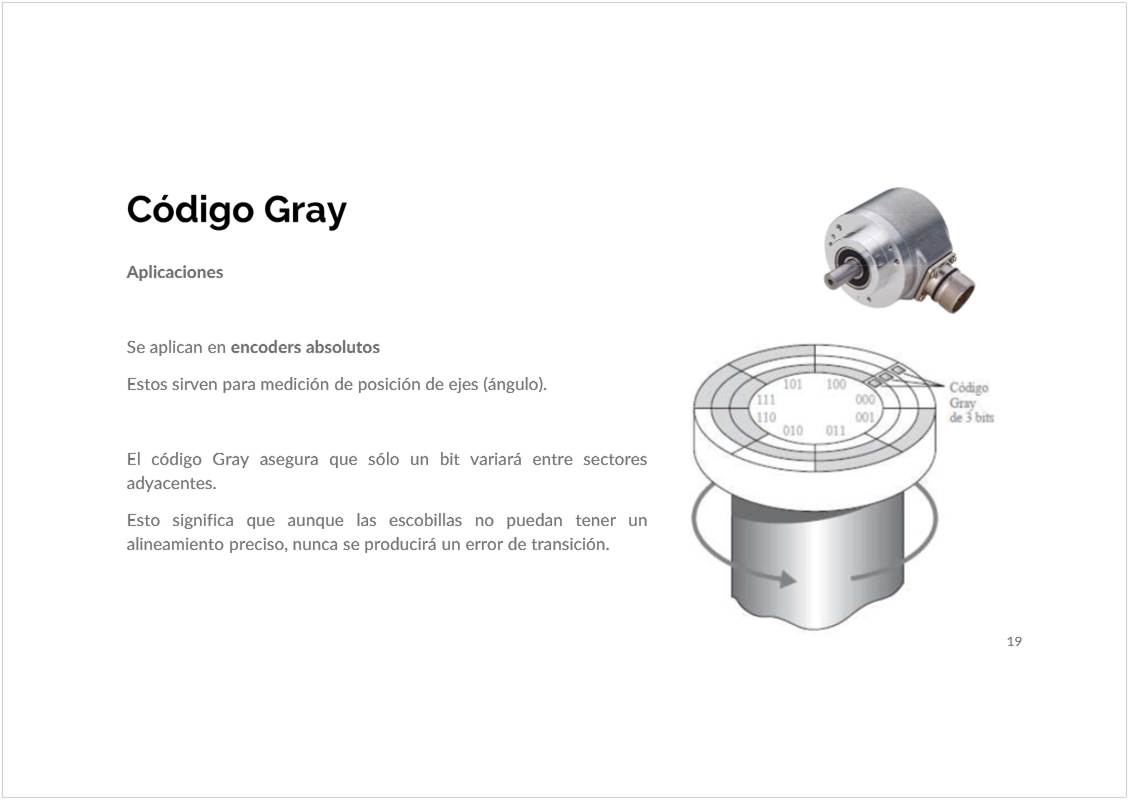

- Codigo Gray: Distancia de Hamming es 1

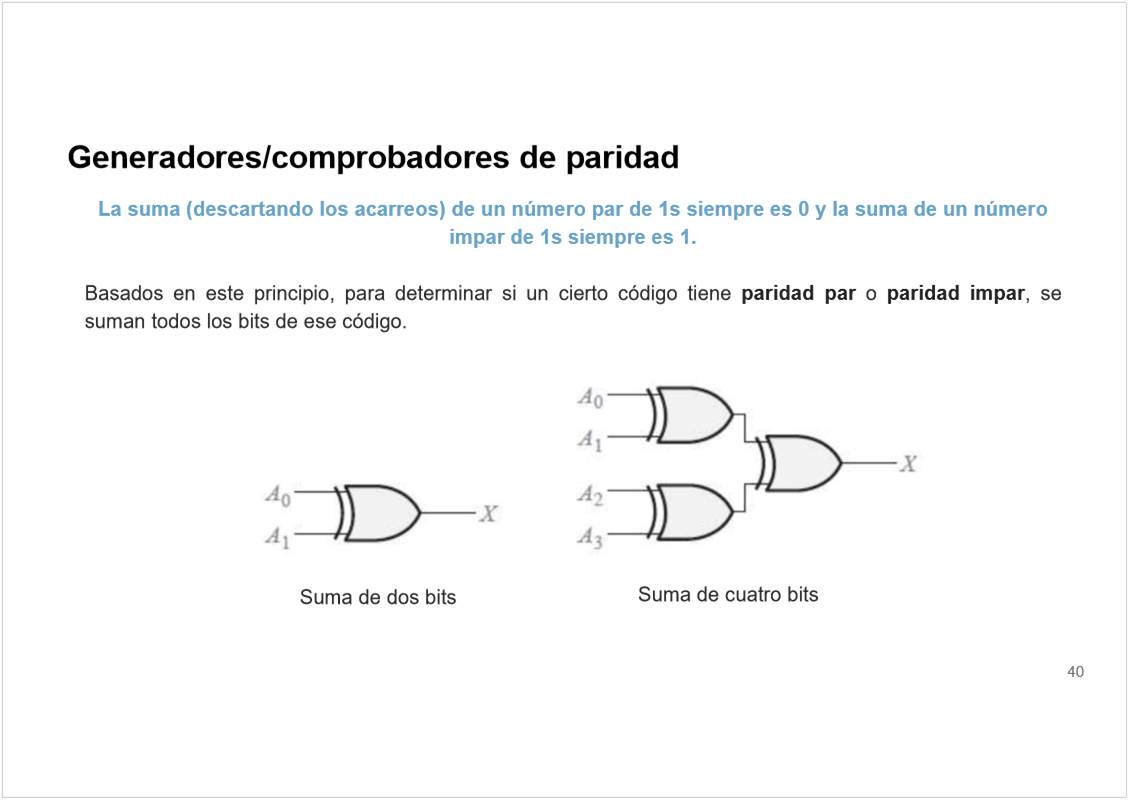

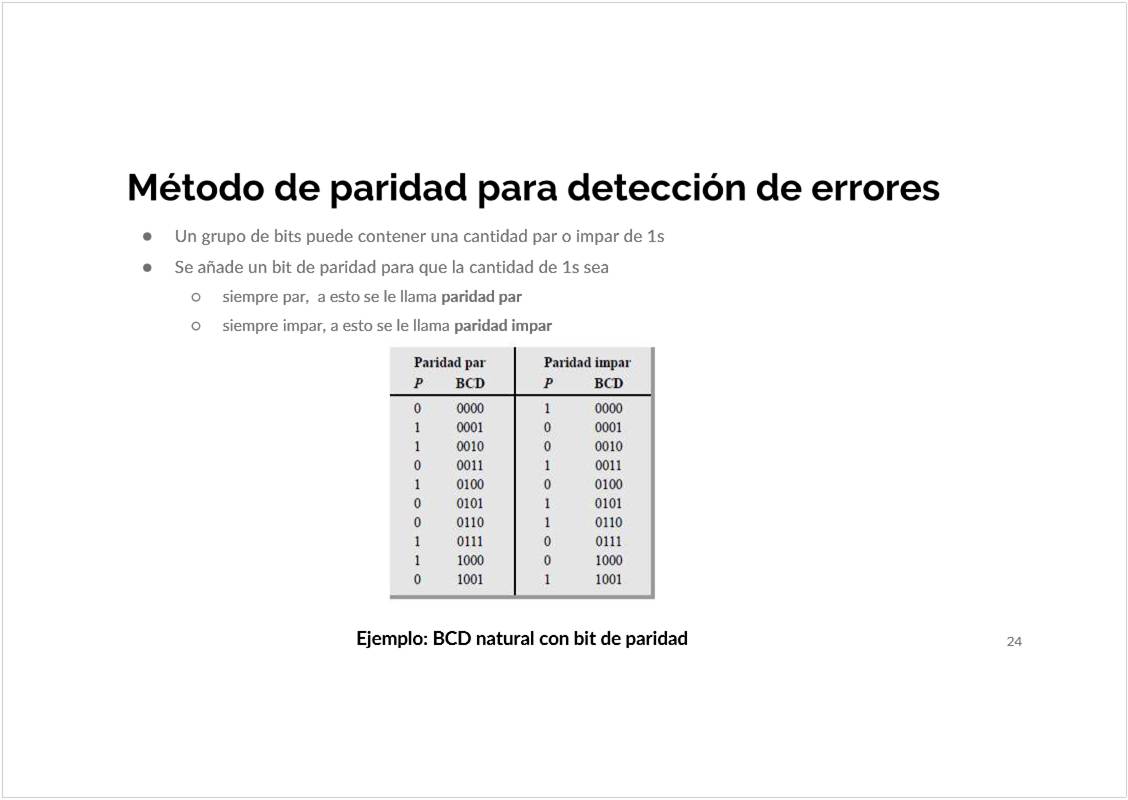

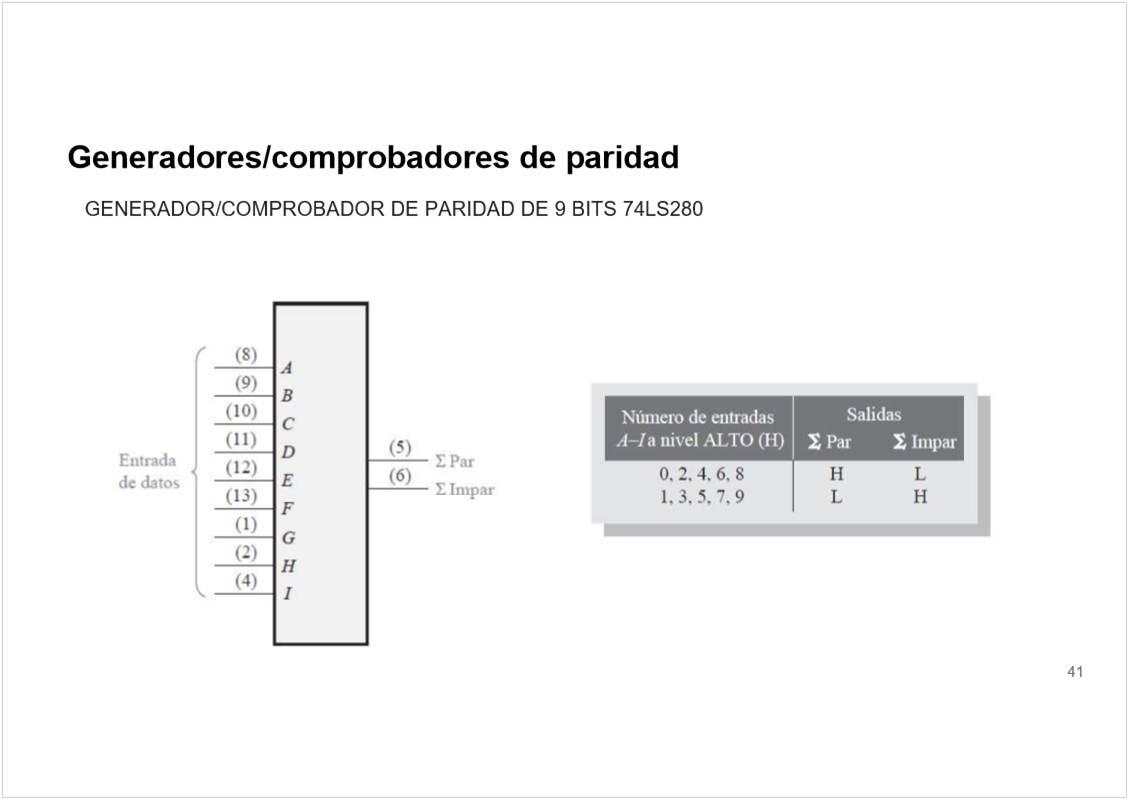

Paridad
- Paridad Par: Si el numero es impar se le pone un bit en 1 para paridad par
- Paridad Impar: Si el numero es par se le pone un bit en 1 para paridad impar
Compuertas

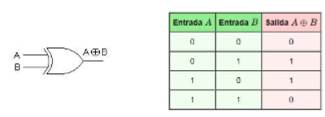

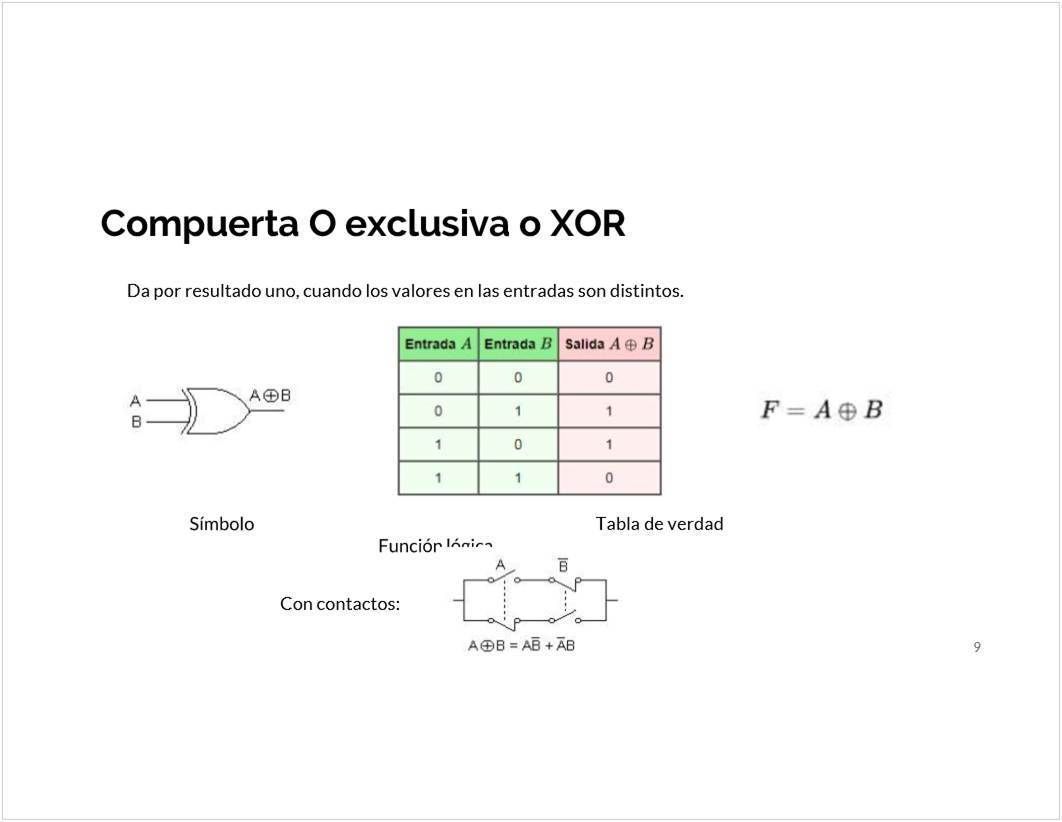

XOR

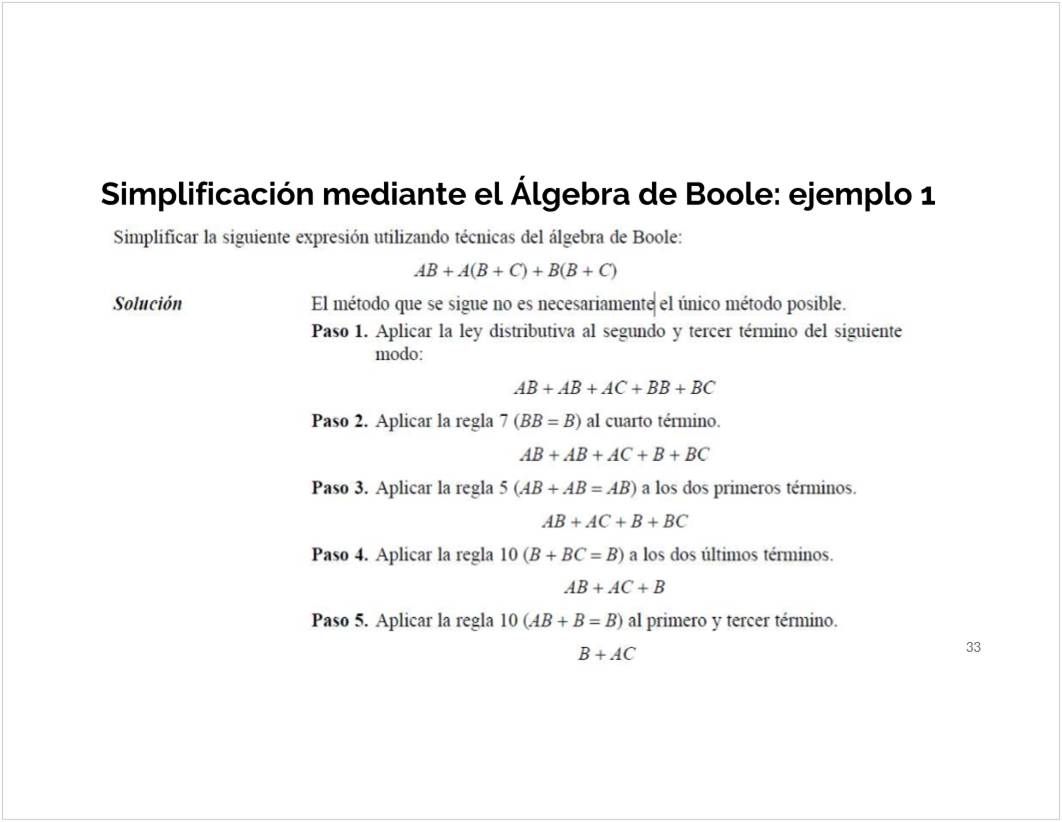

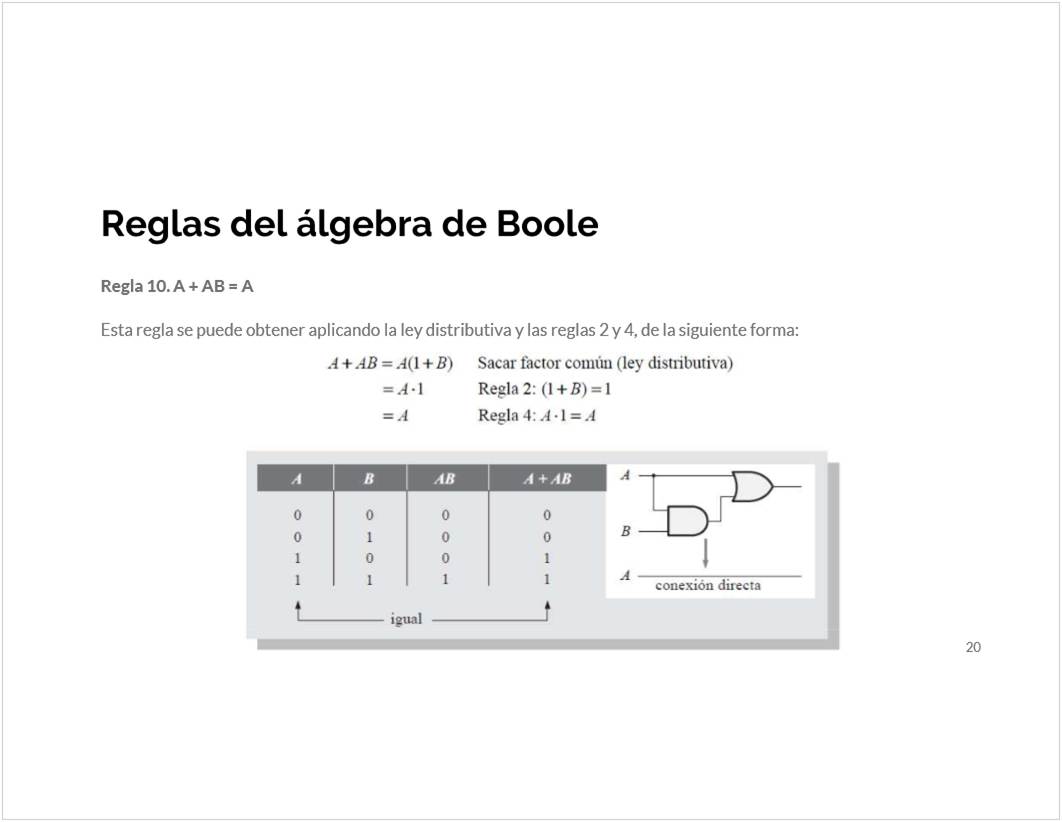

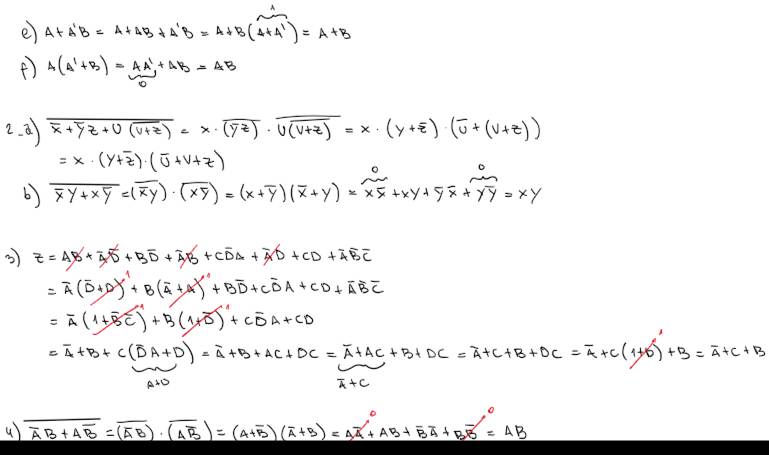

Algebra de Boole

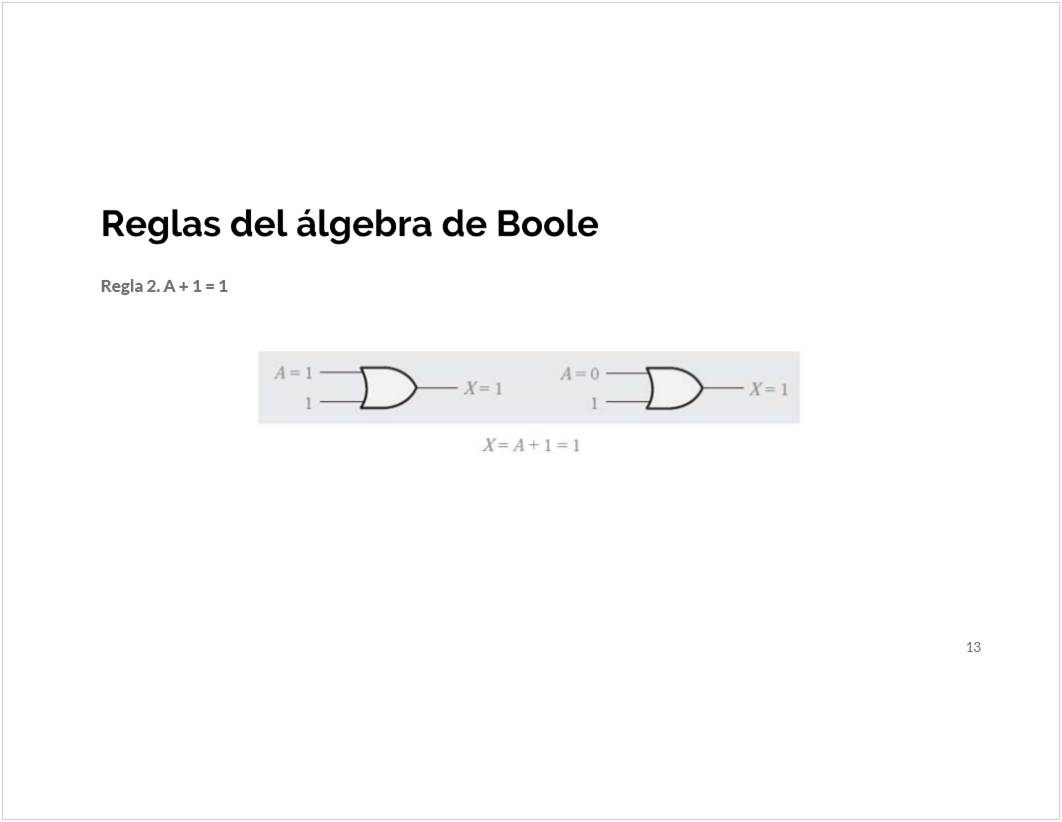

Reglas
Formas Canonicas
SoP

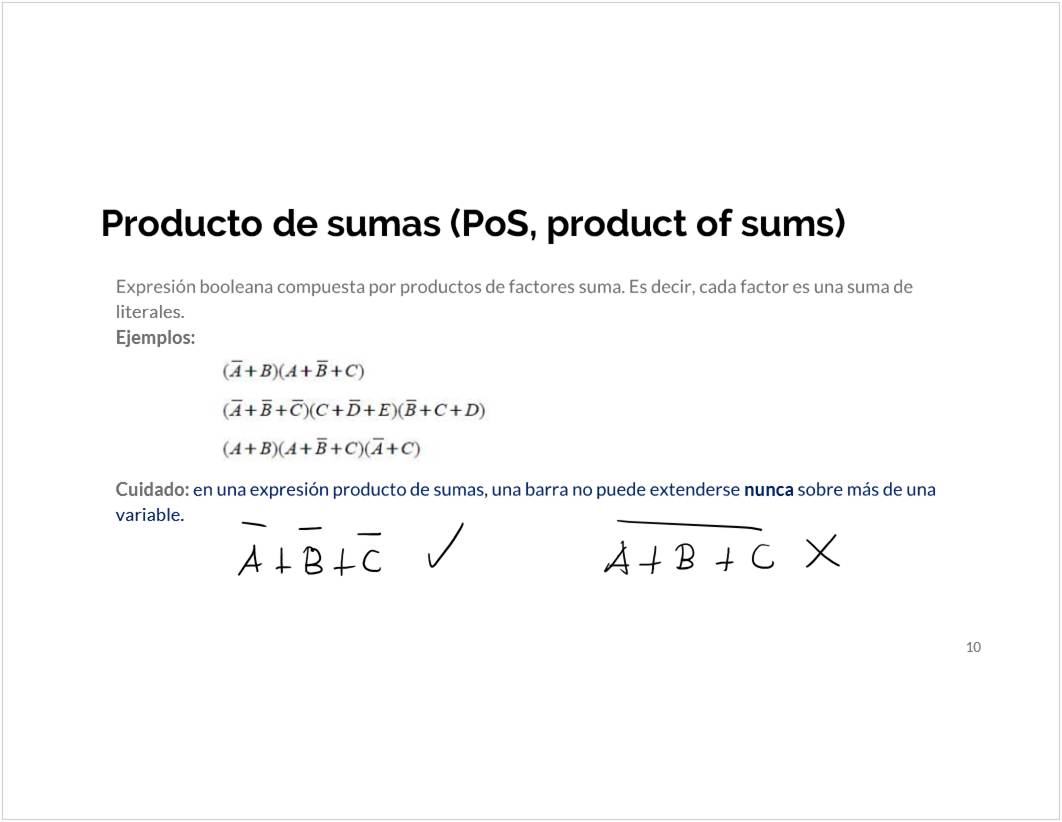

PoS

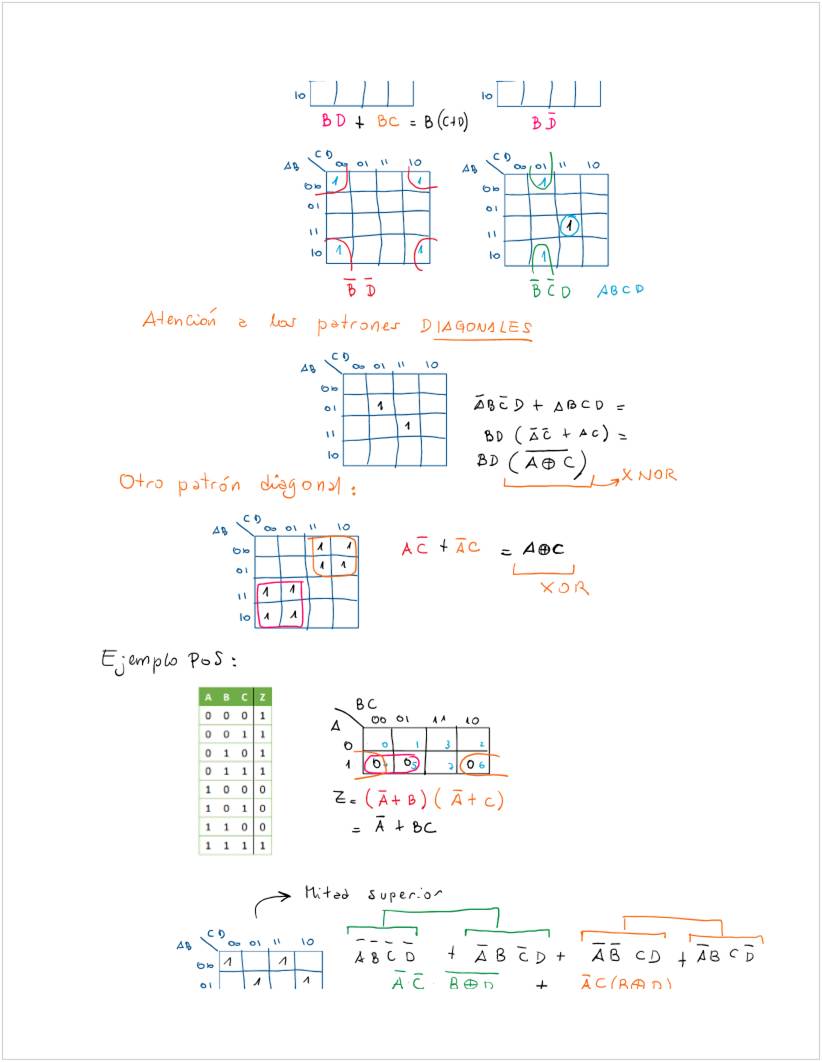

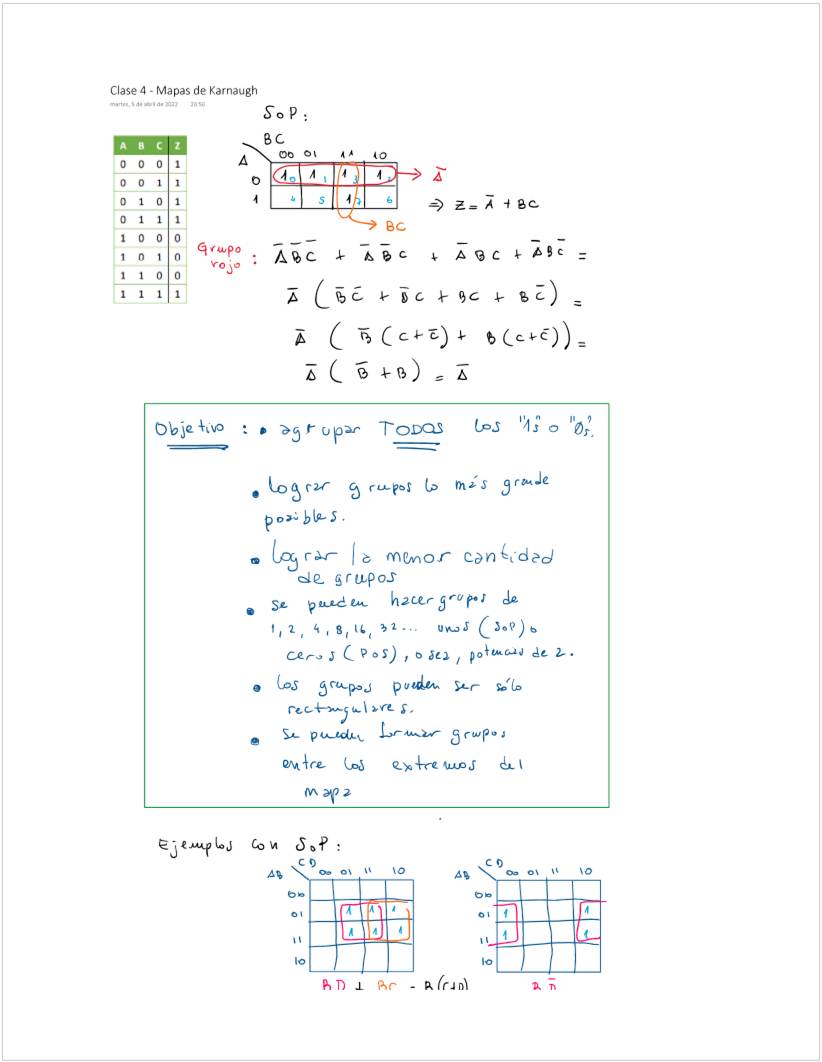

Mapas de Karnaugh
- Hago la tabla con la ecuacion
- Agarro los que dan 1 y los pongo en el mapa (en el eje van en codigo gray) -> 00 10 11 10

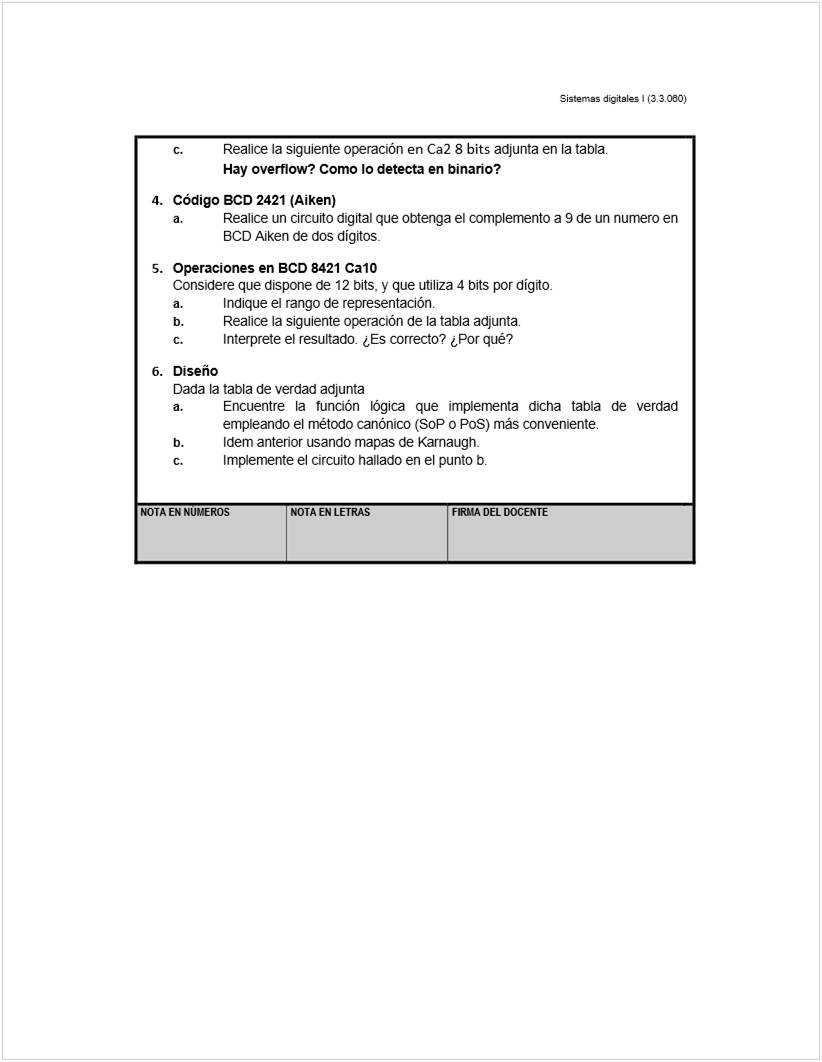

1P 2019
Tuesday, May 3, 2022
11:53 AM
<<SDI - Parcial 1.pdf.pdf>>

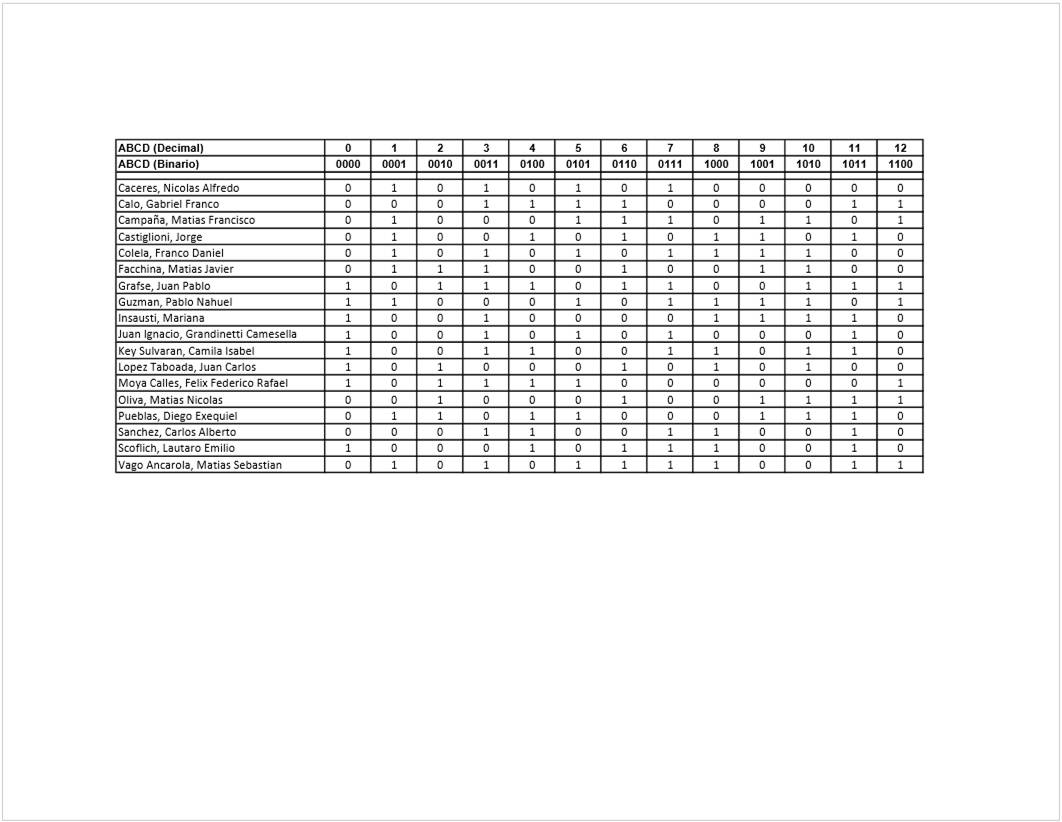

<<Tabla de verdad.pdf.pdf>>
<<Ejercicios 1 a 5.pdf.pdf>>
1P SD2
Tuesday, June 21, 2022
4:24 PM

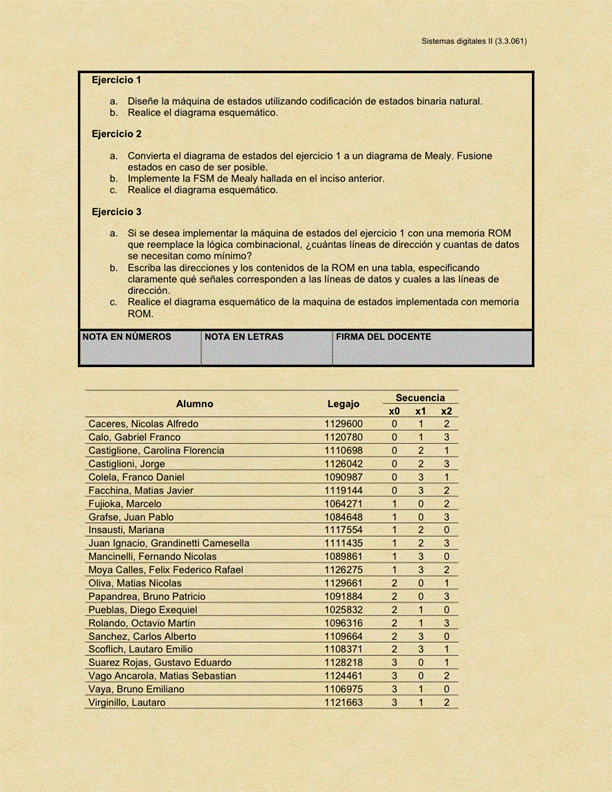

<<Virginillo_1erParcial_SDII_1121663_27092021.pdf>>

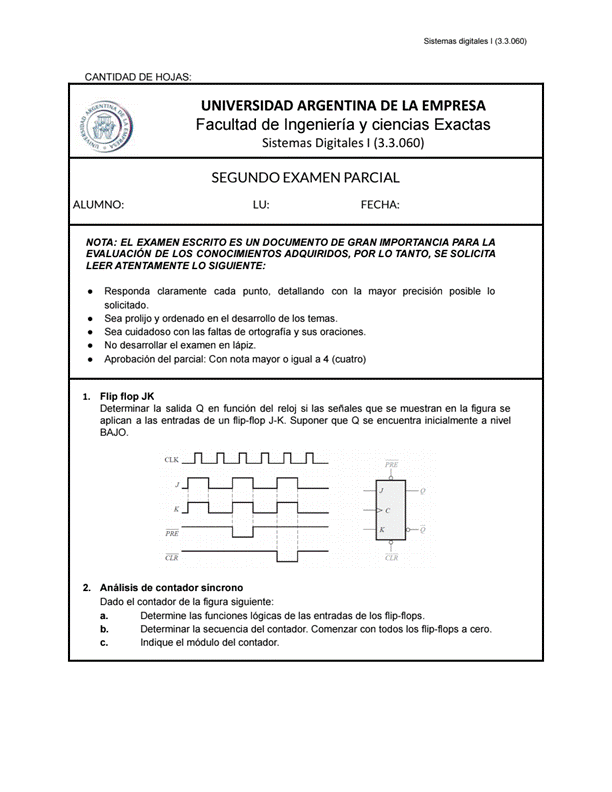

2P 2019
Monday, June 20, 2022
5:38 PM
<<SDI - Parcial 2.pdf.pdf>>
