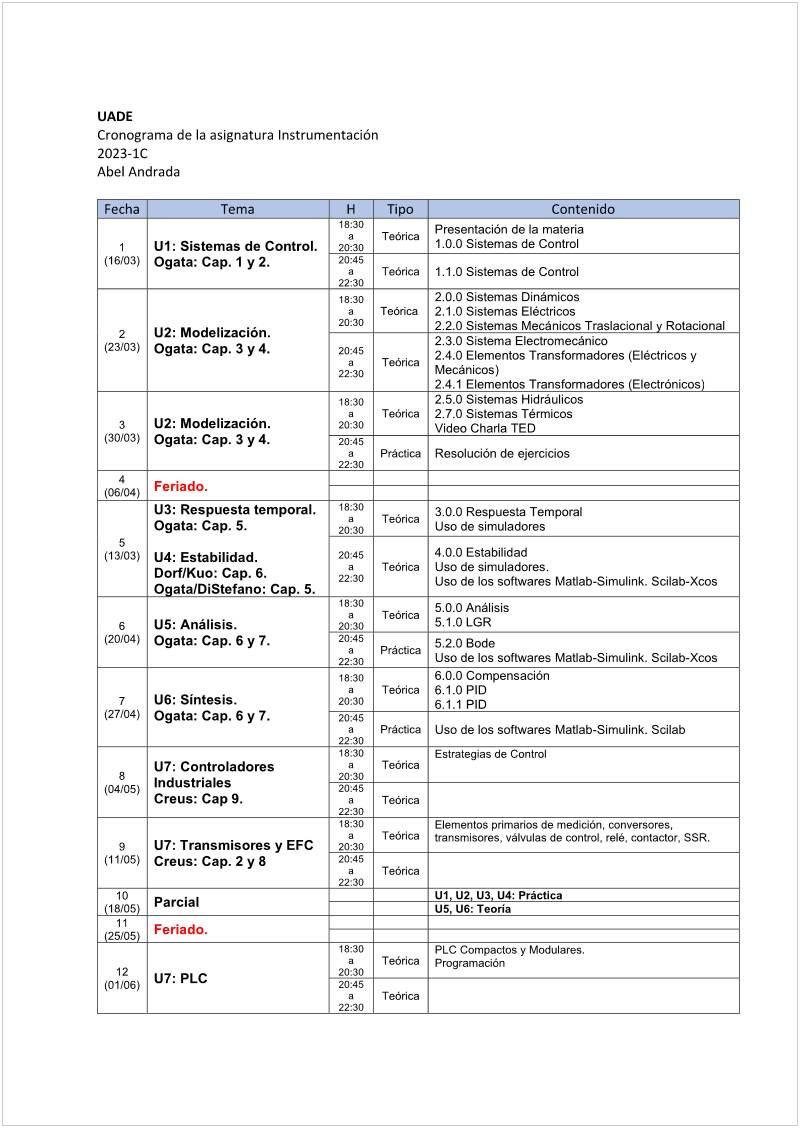

Cronograma
Thursday, April 13, 2023
5:32 PM
<<3.3.079
Cronograma 2023-1C V2.pdf>>
Unidad 1
Thursday, April 13, 2023
5:36 PM

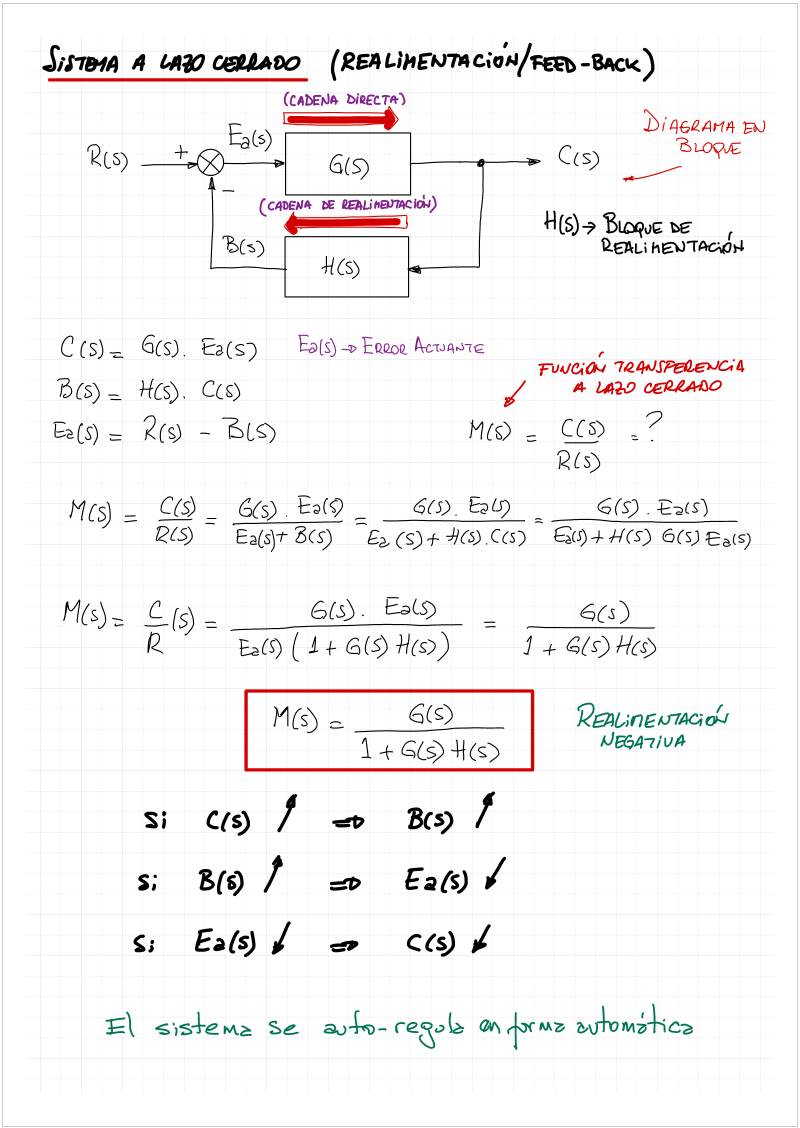

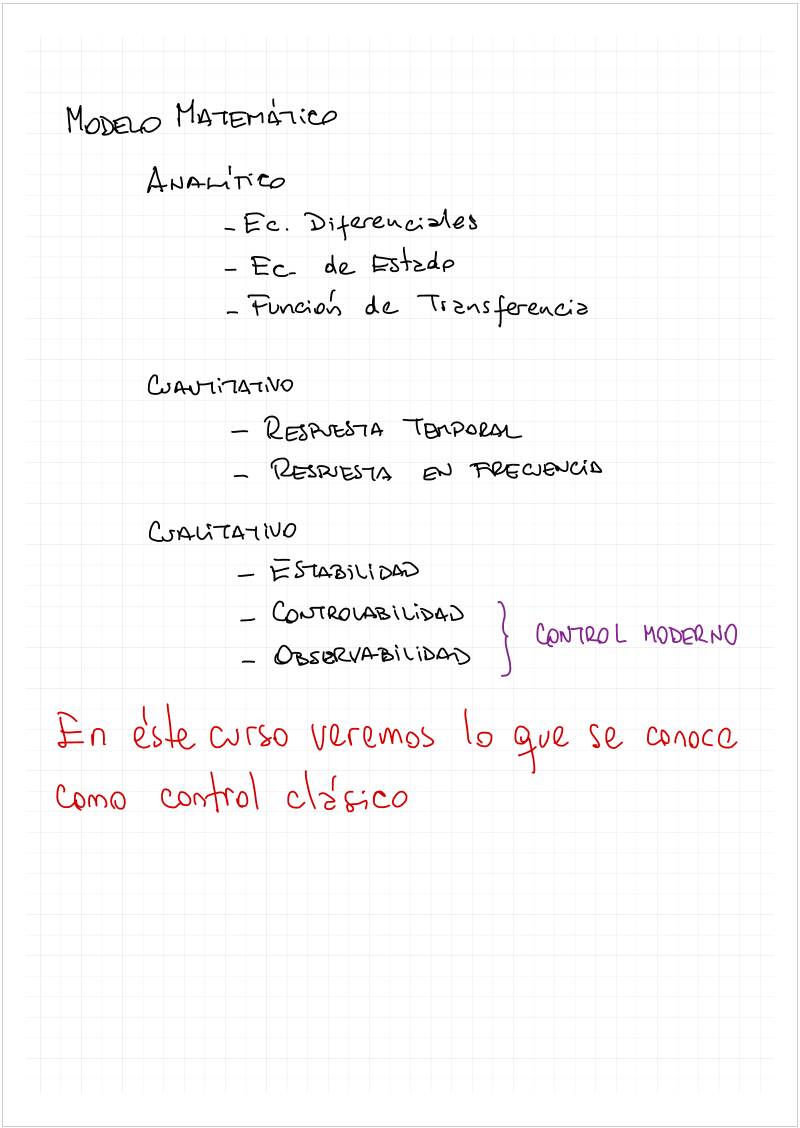

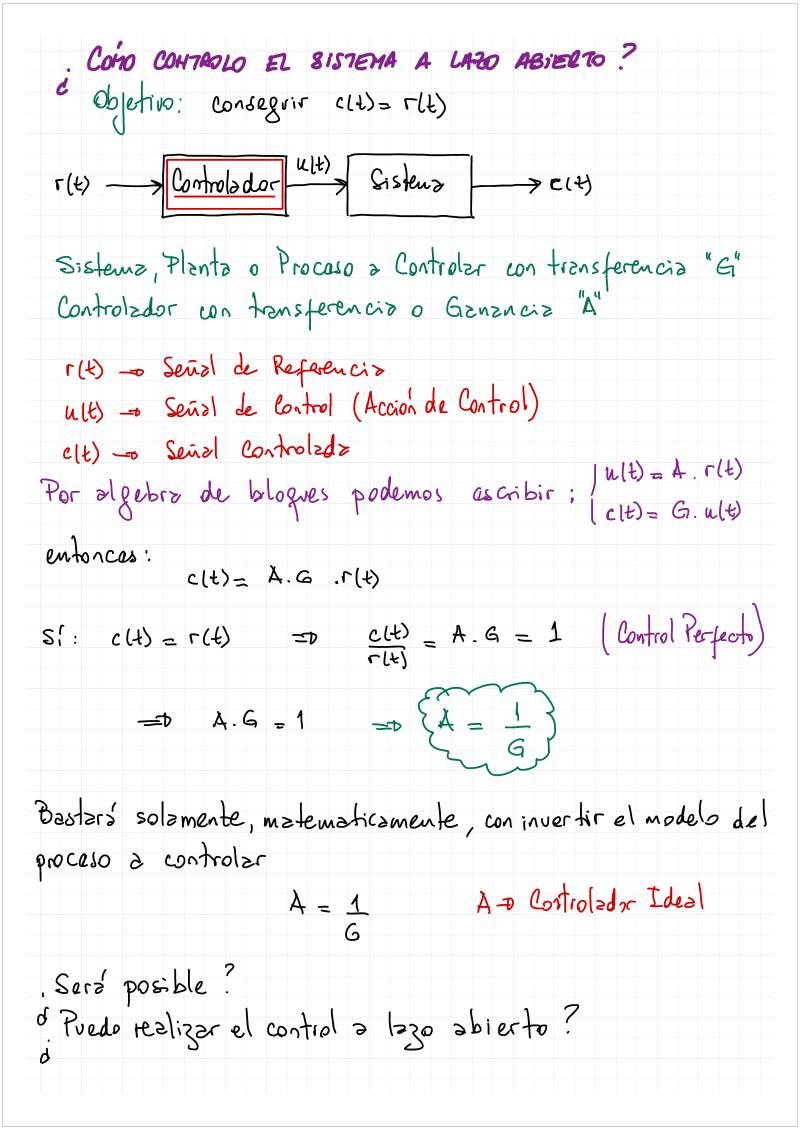

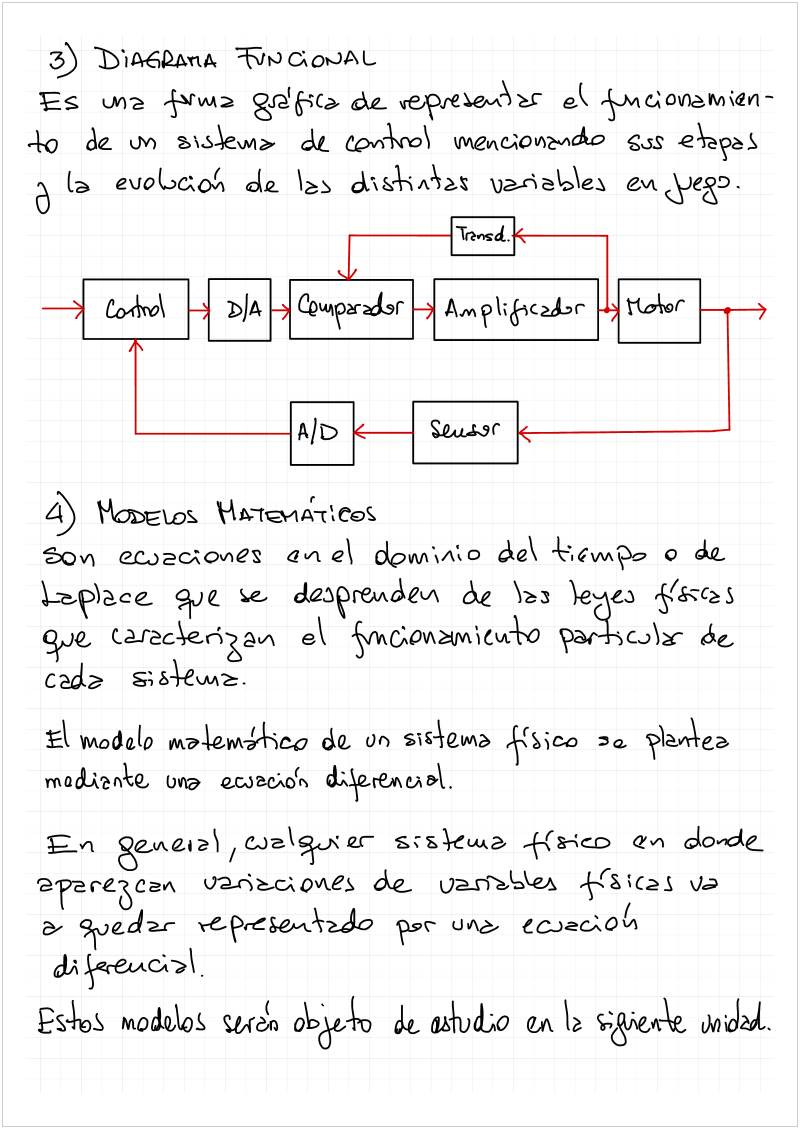

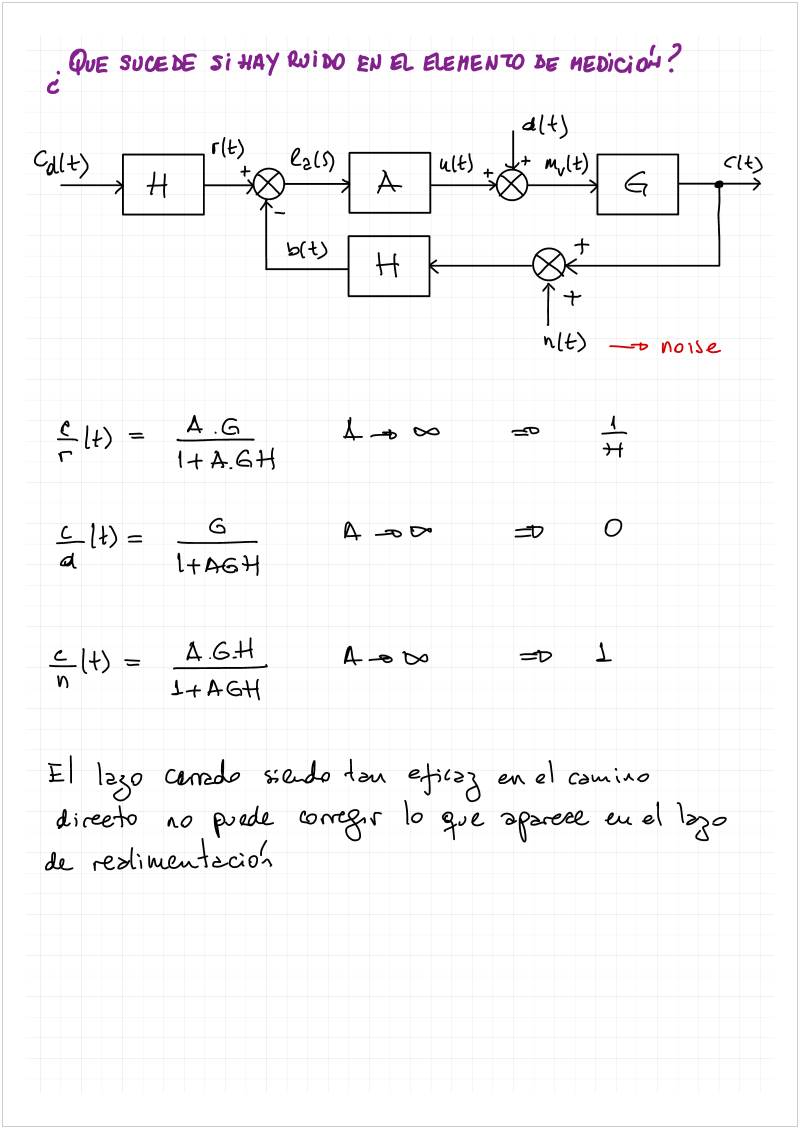

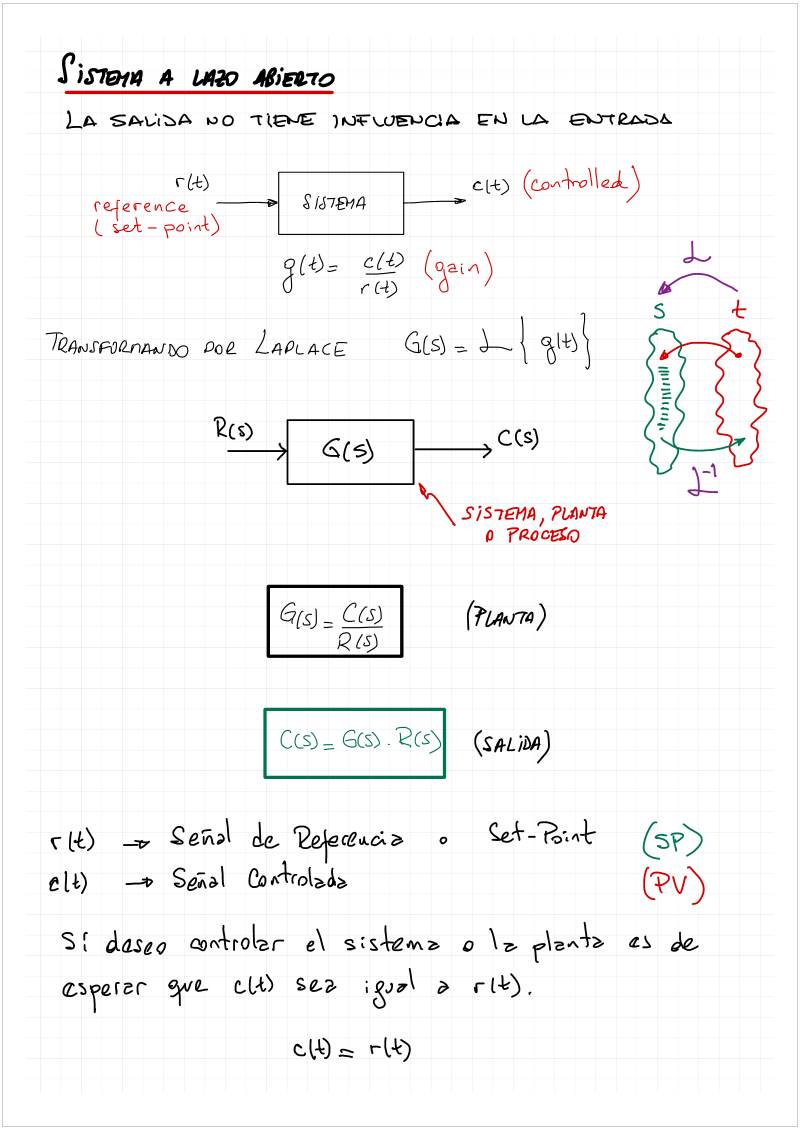

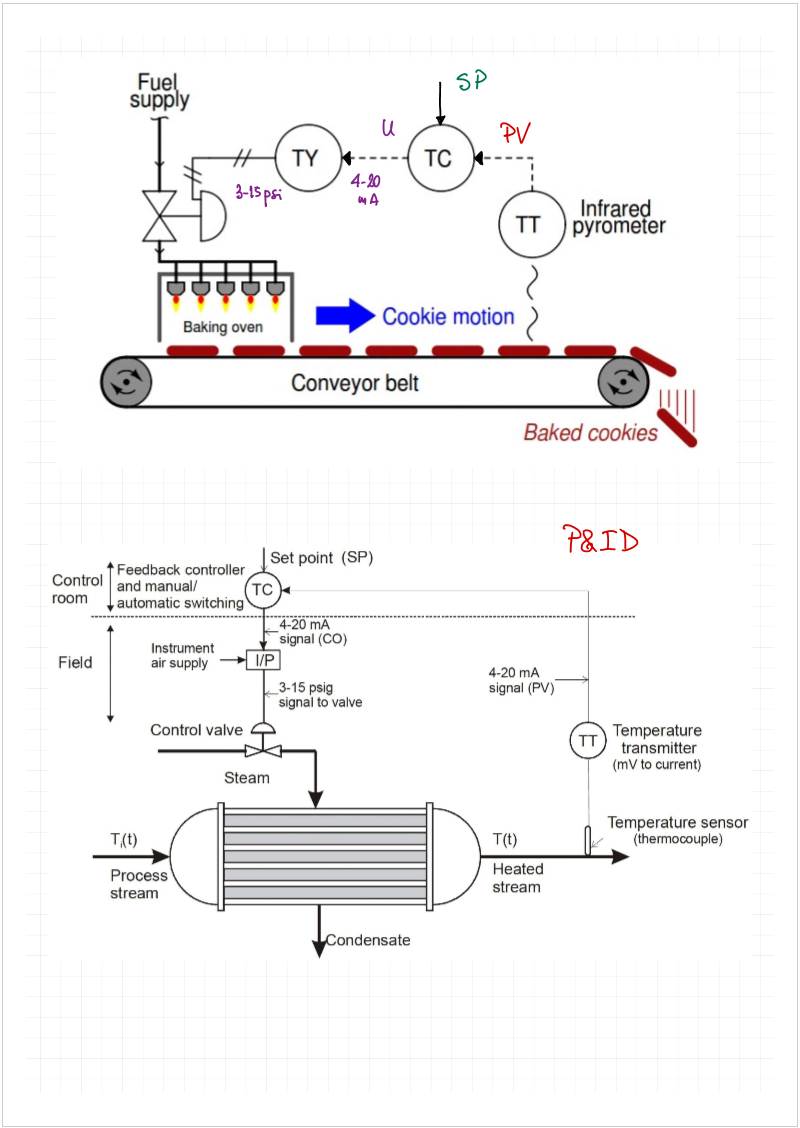

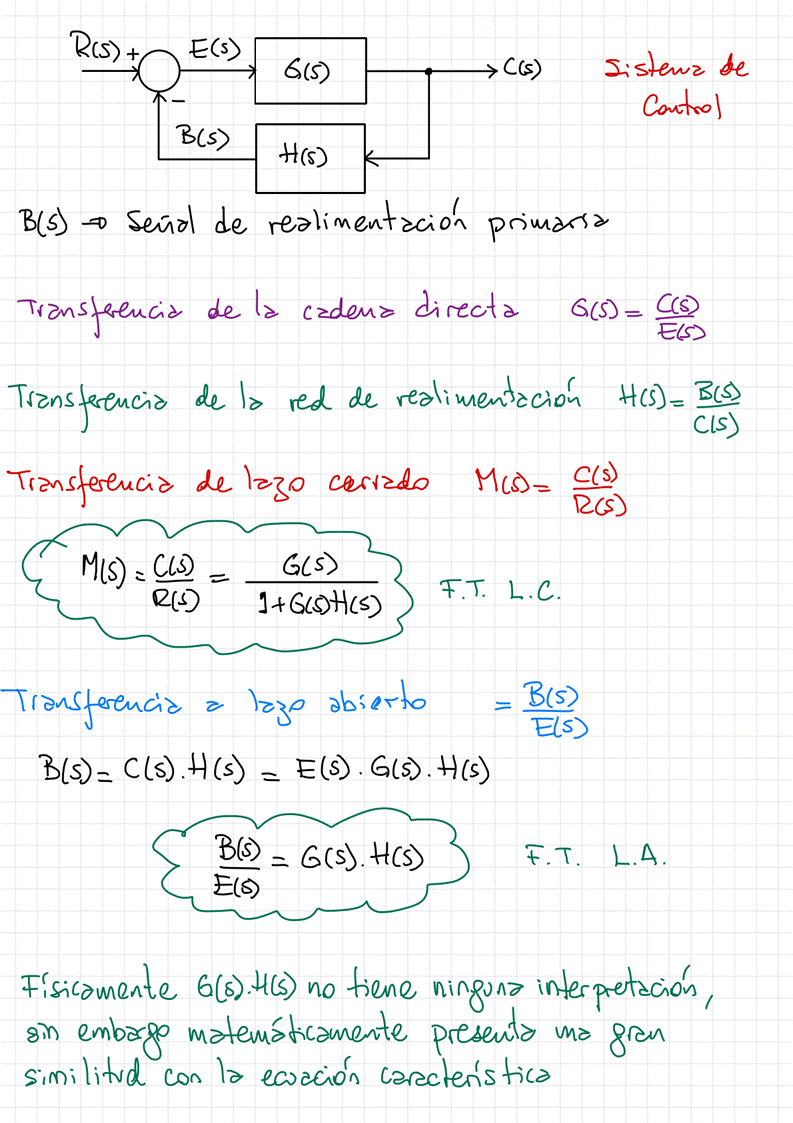

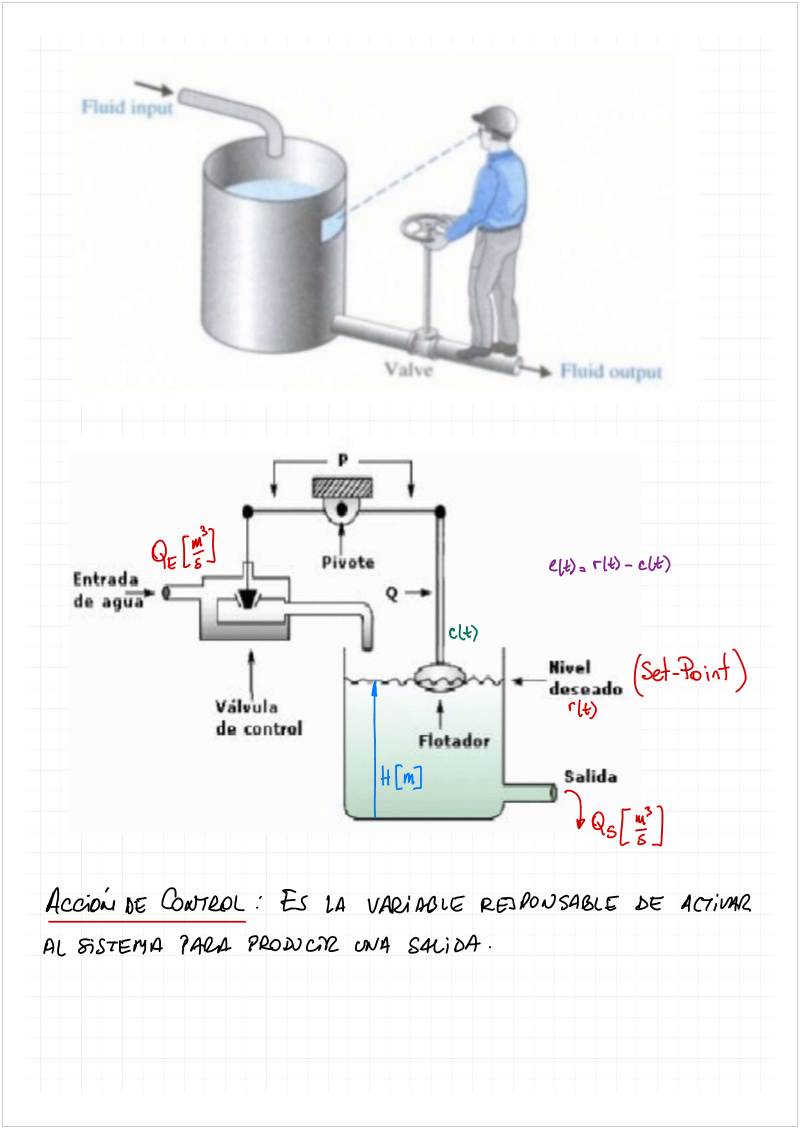

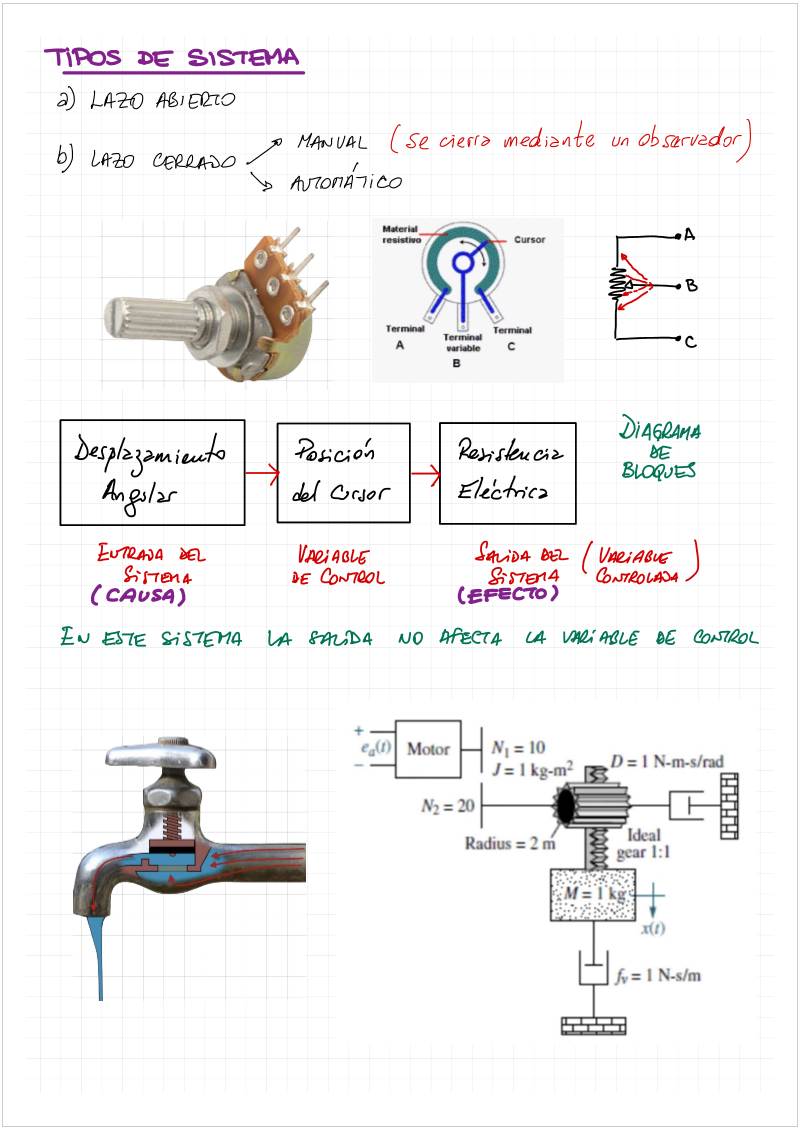

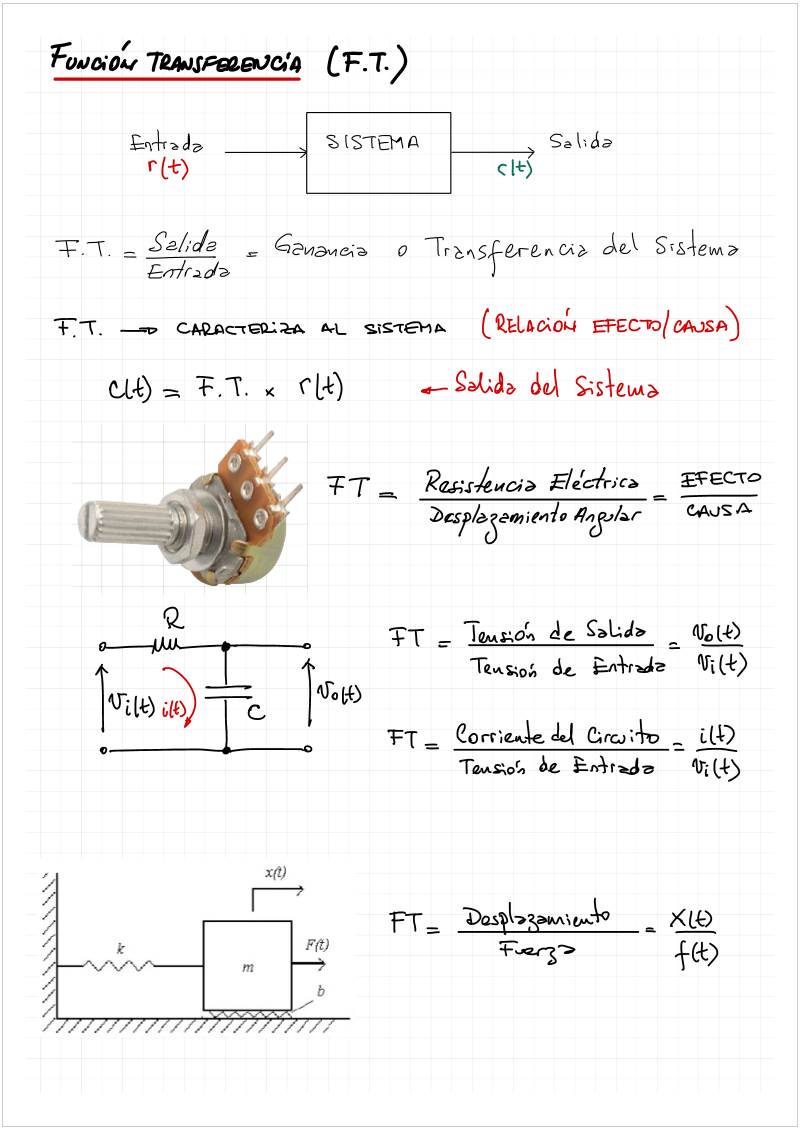

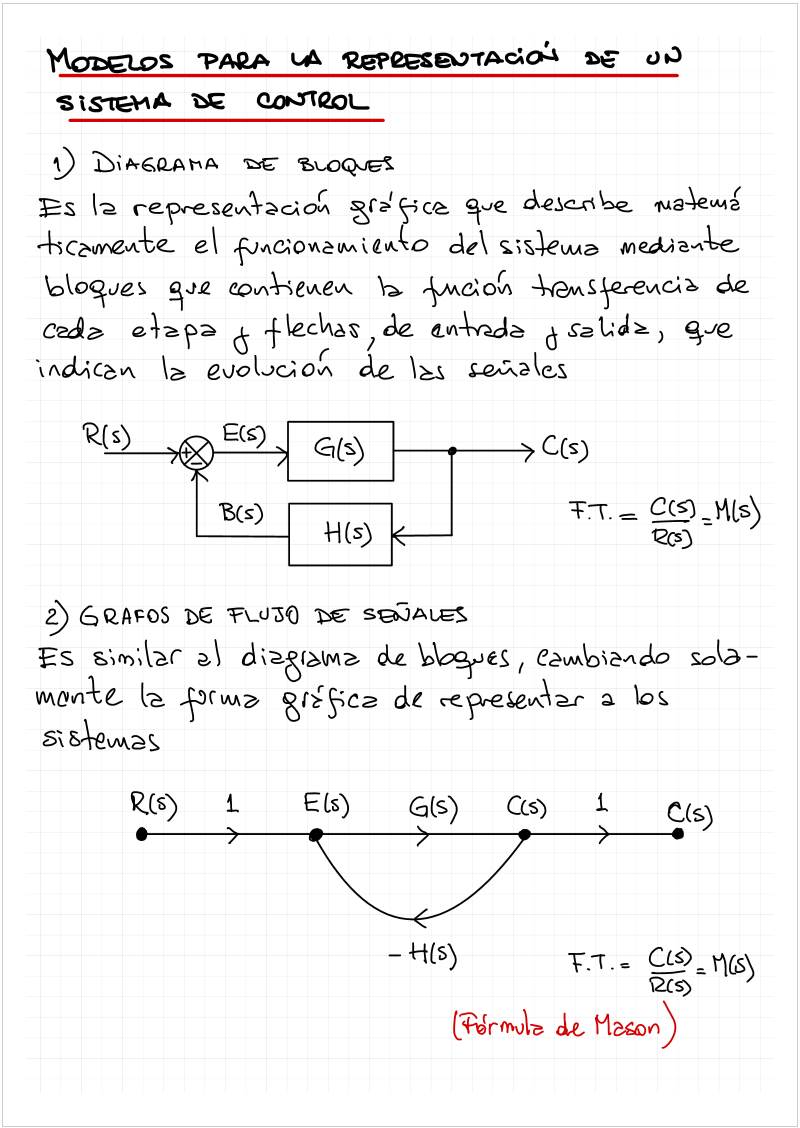

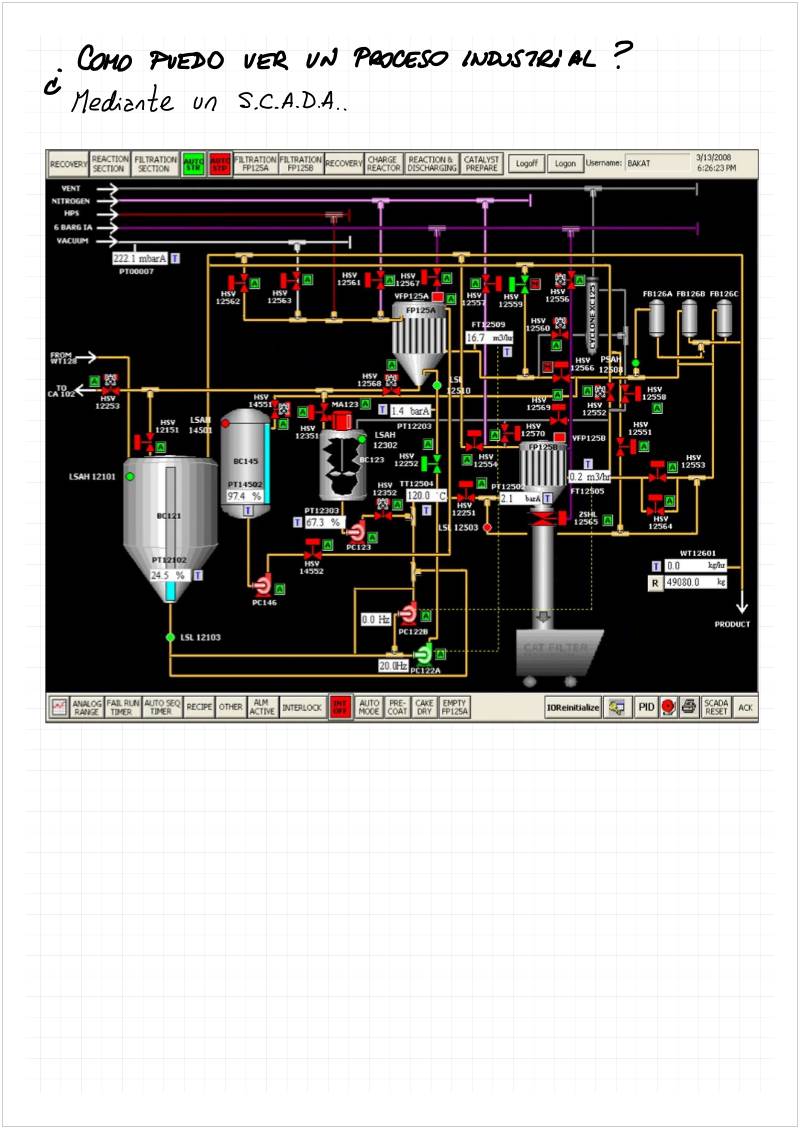

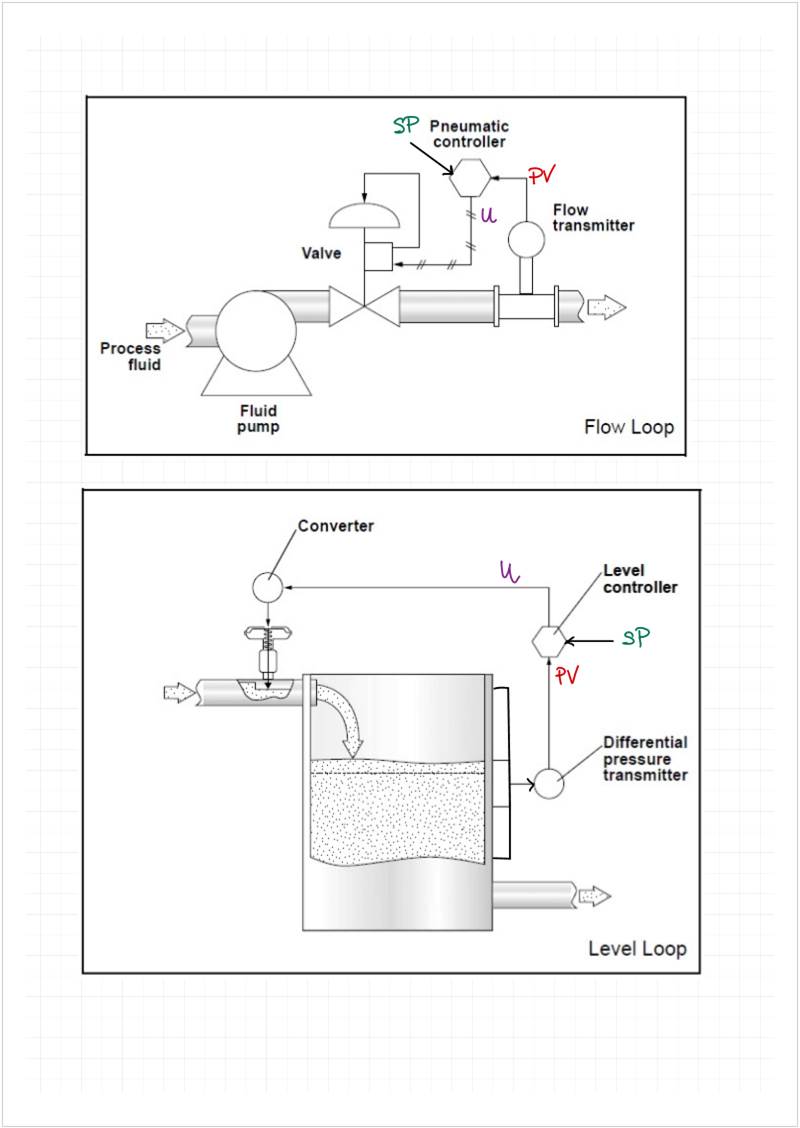

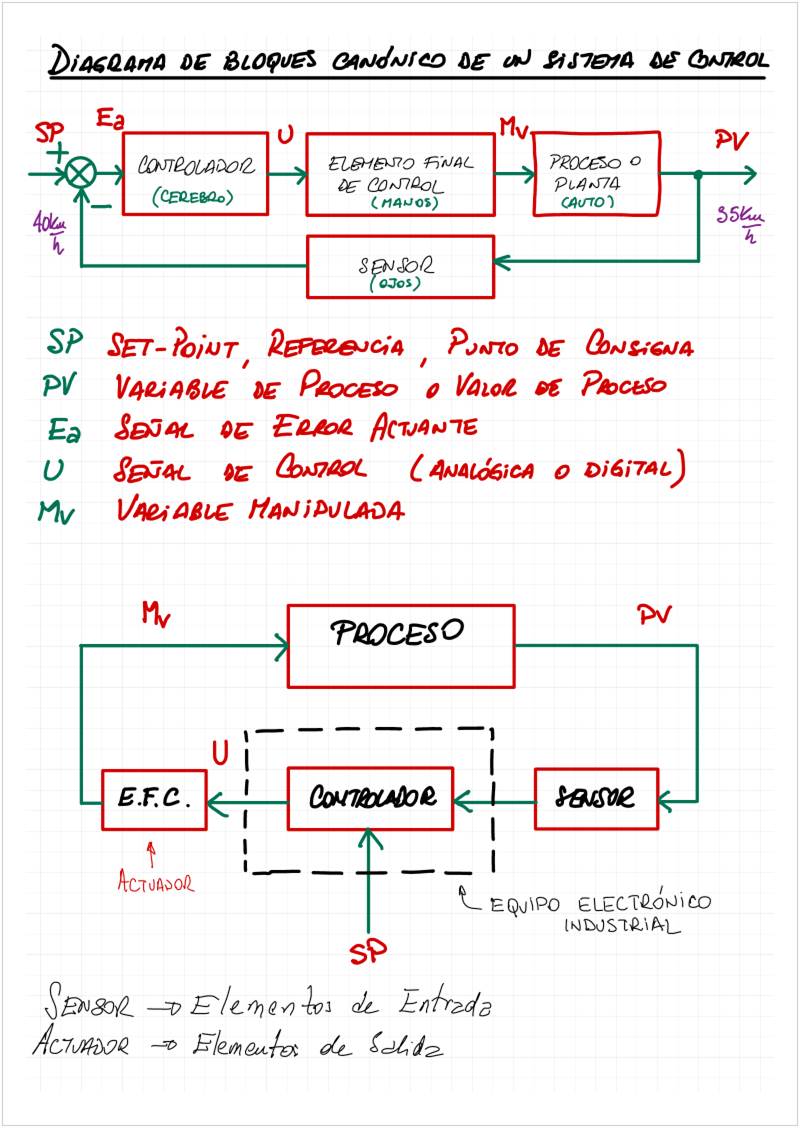

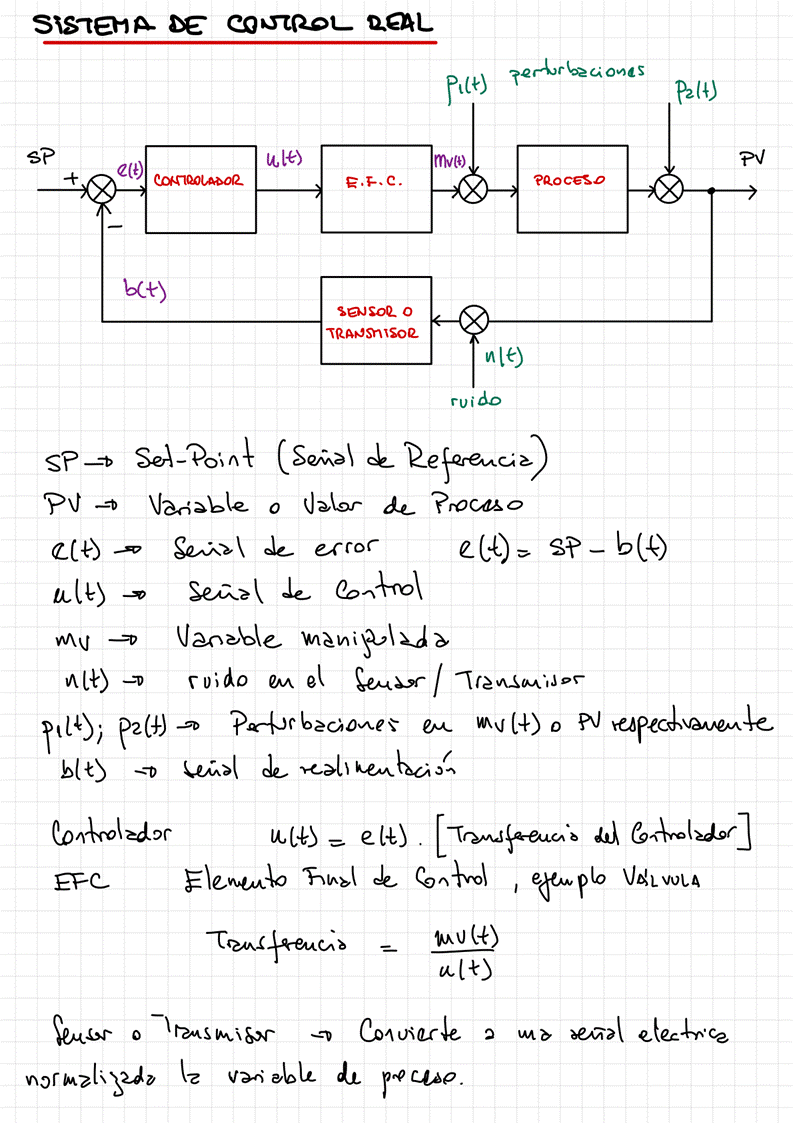

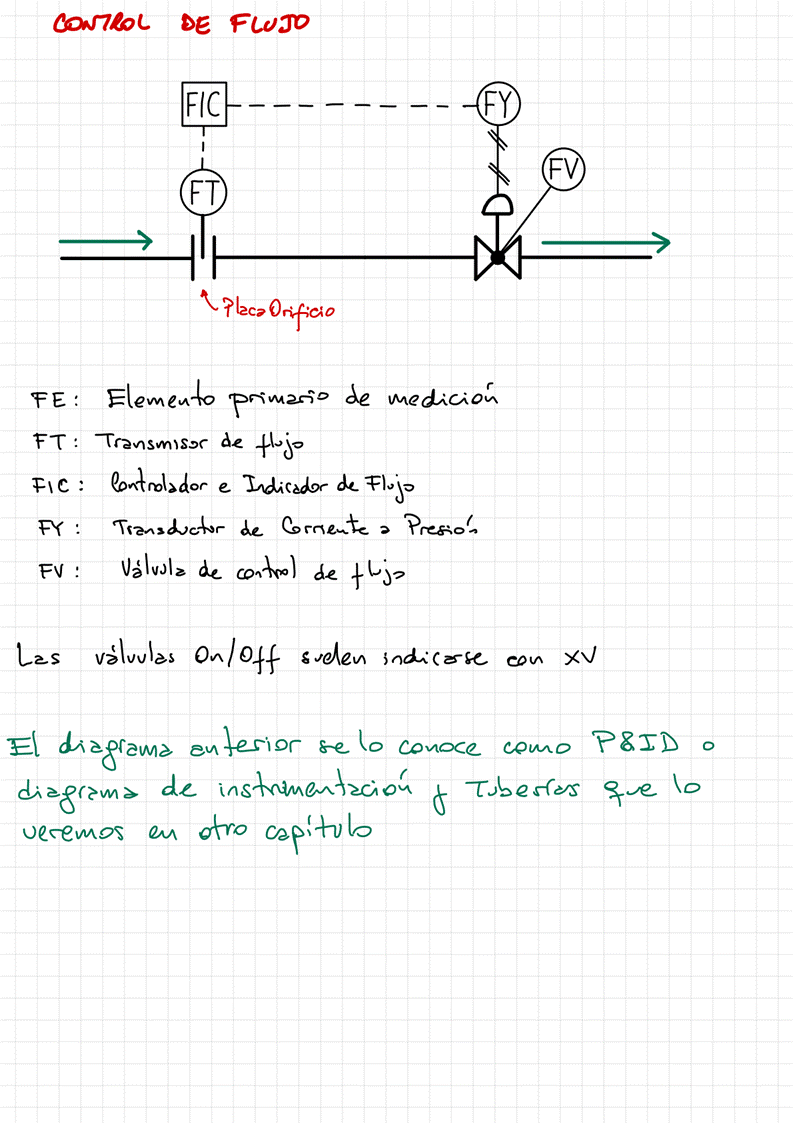

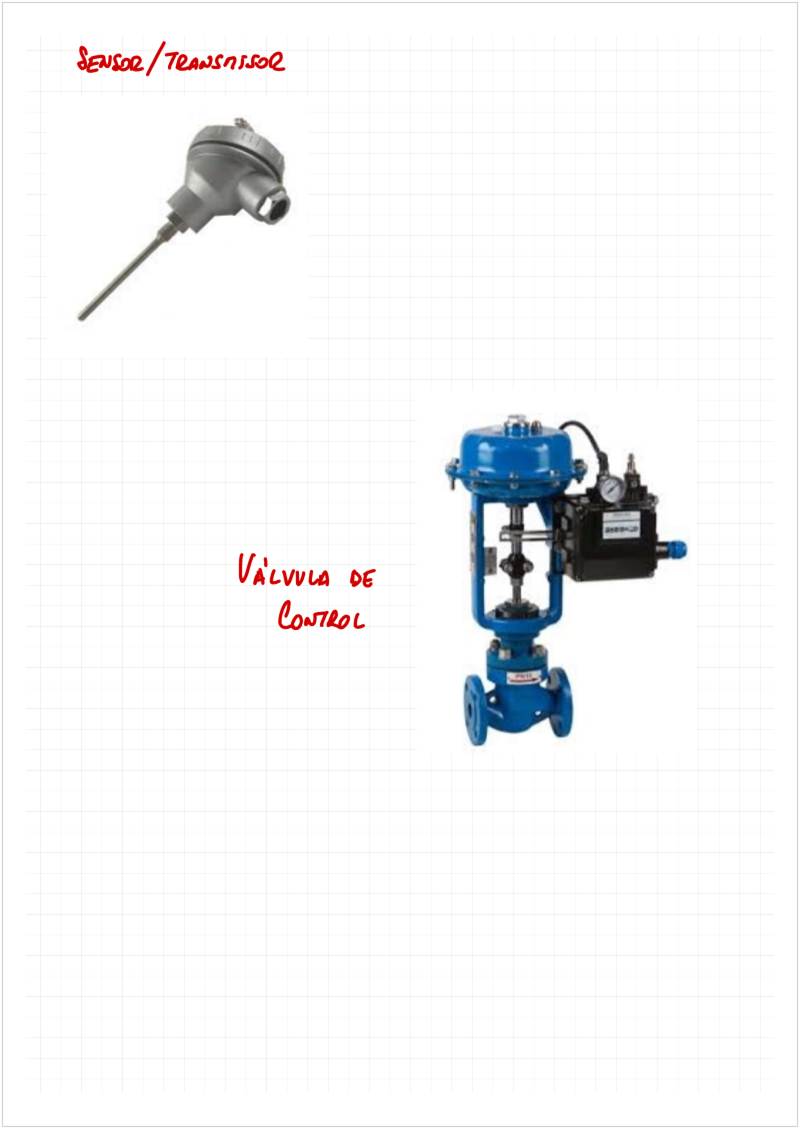

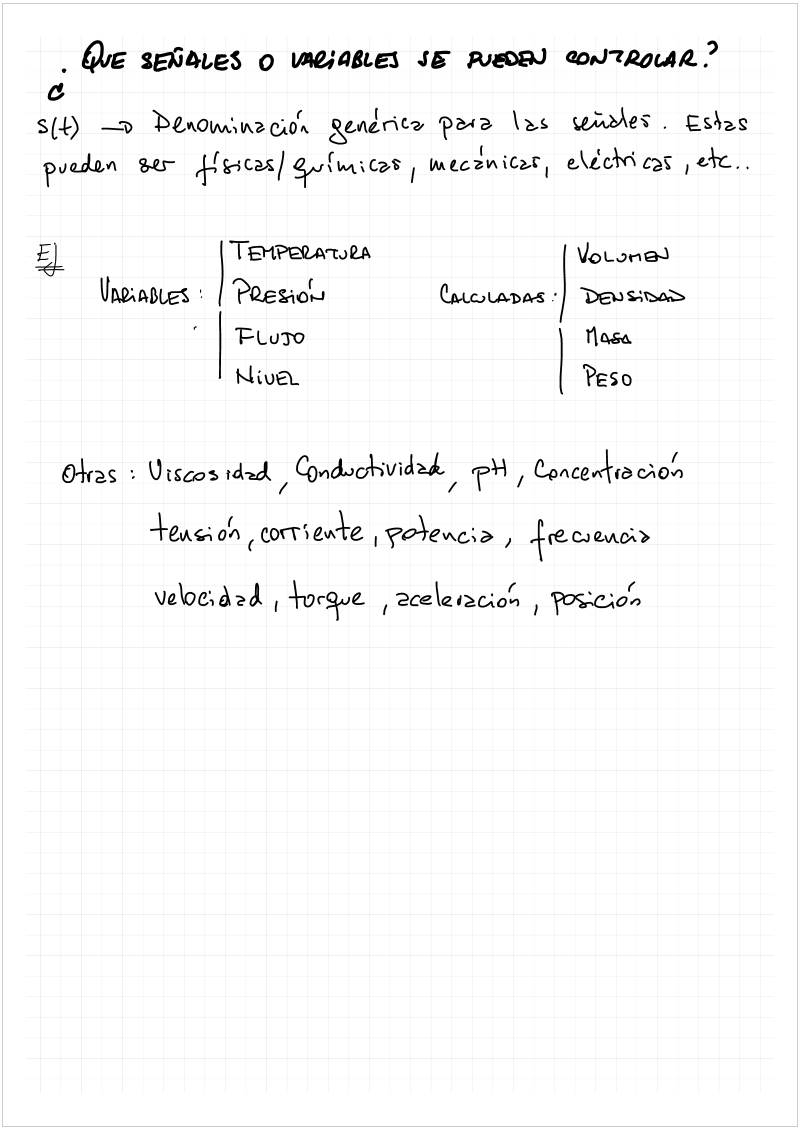

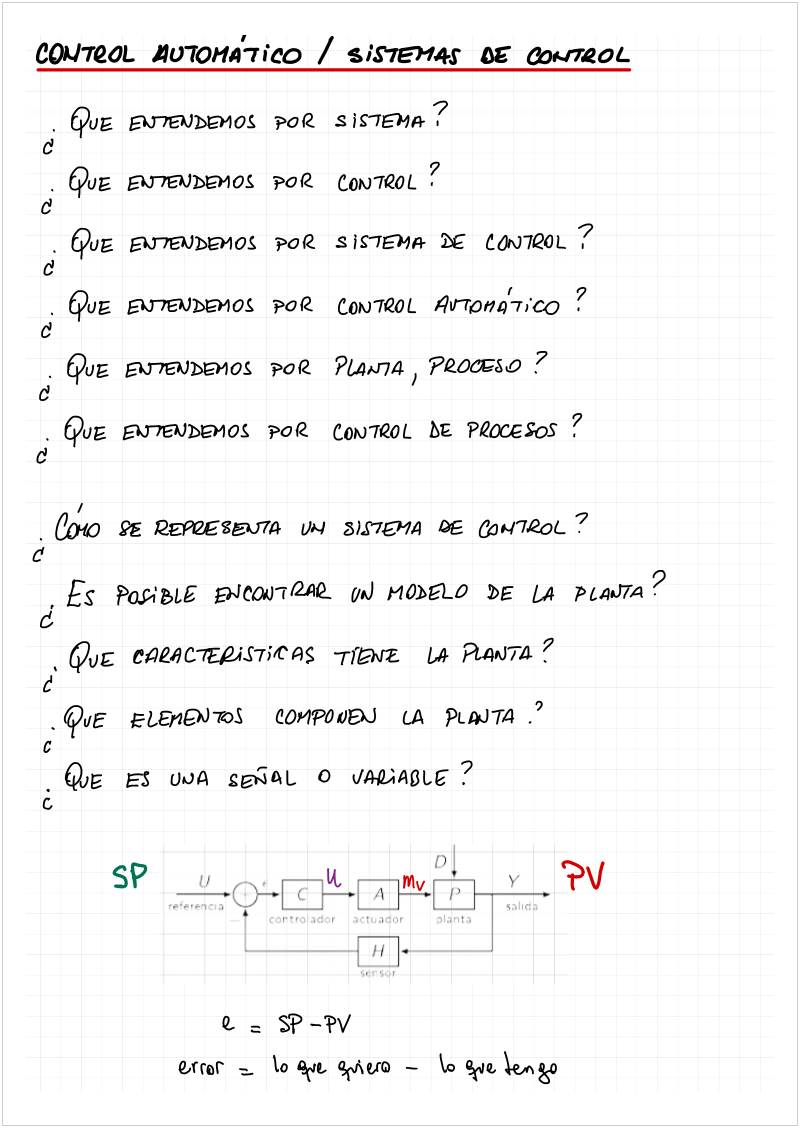

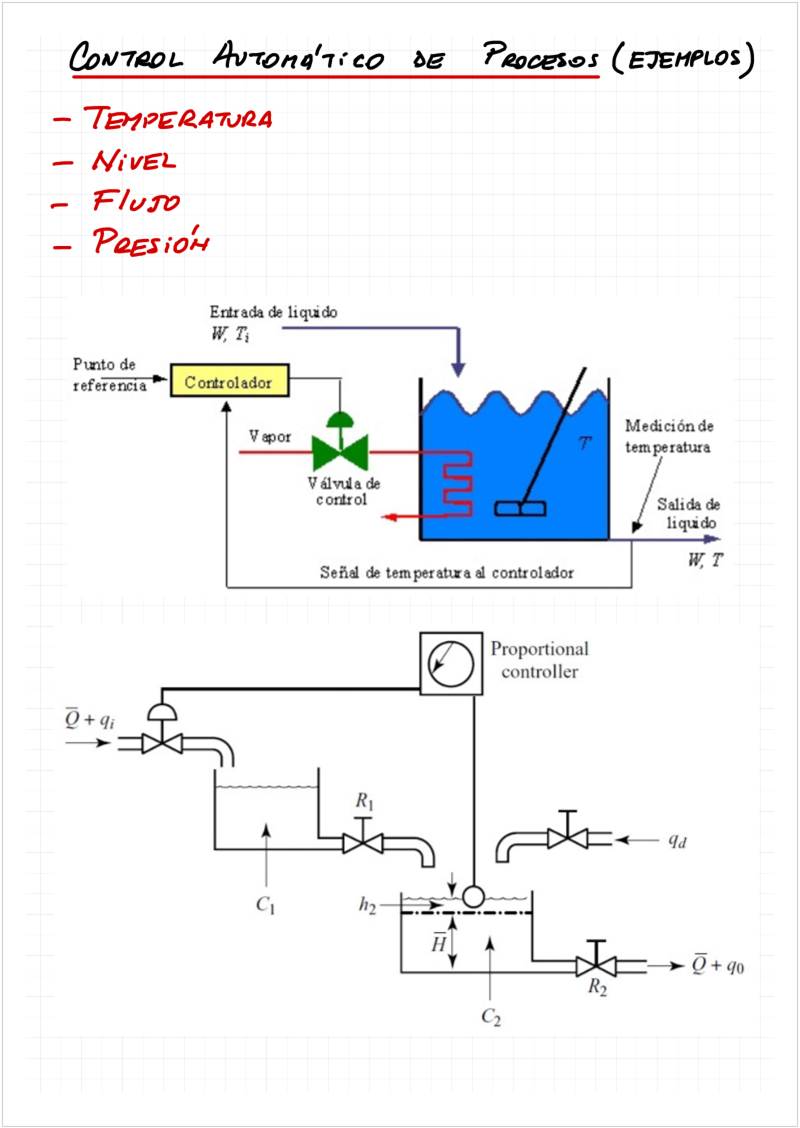

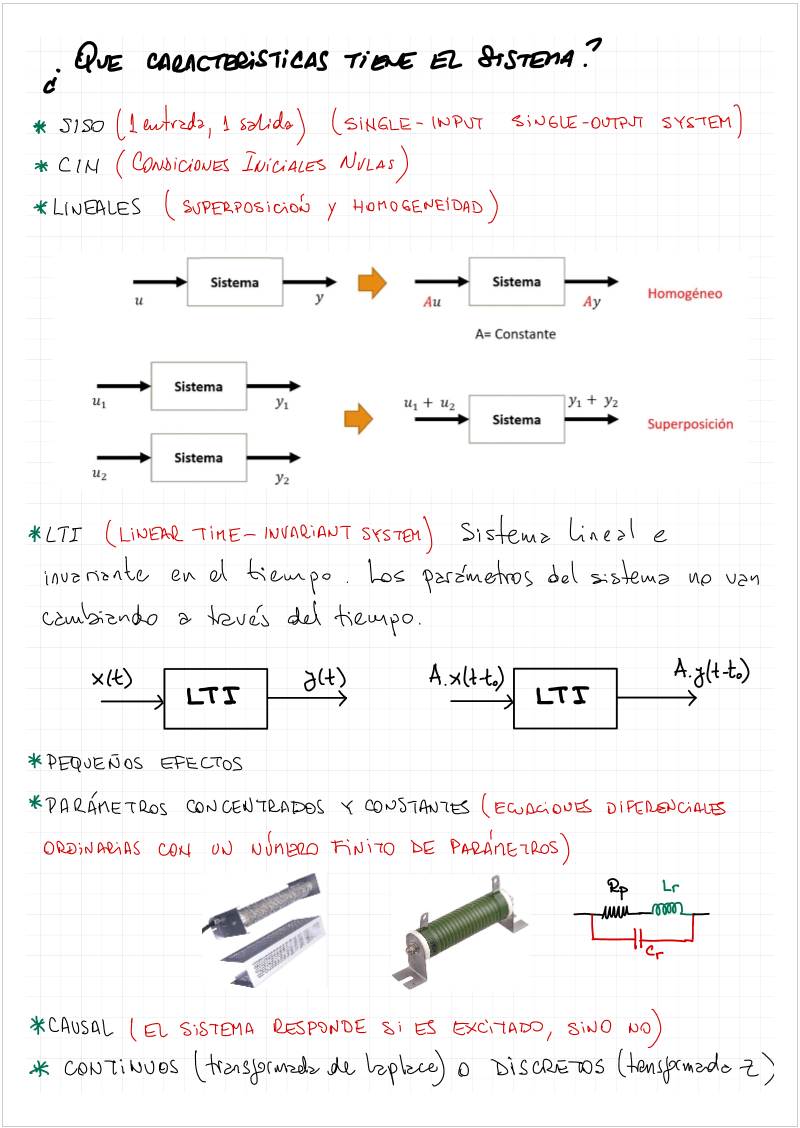

1.0.0 Sistemas De Control
Thursday, April 13, 2023
5:37 PM
<<1.0.0
Sistemas De Control V2022.pdf>>
1.0.1 Ejercicios
Thursday, April 13, 2023
5:41 PM
<<1.0.1
Ejercicios.pdf>>

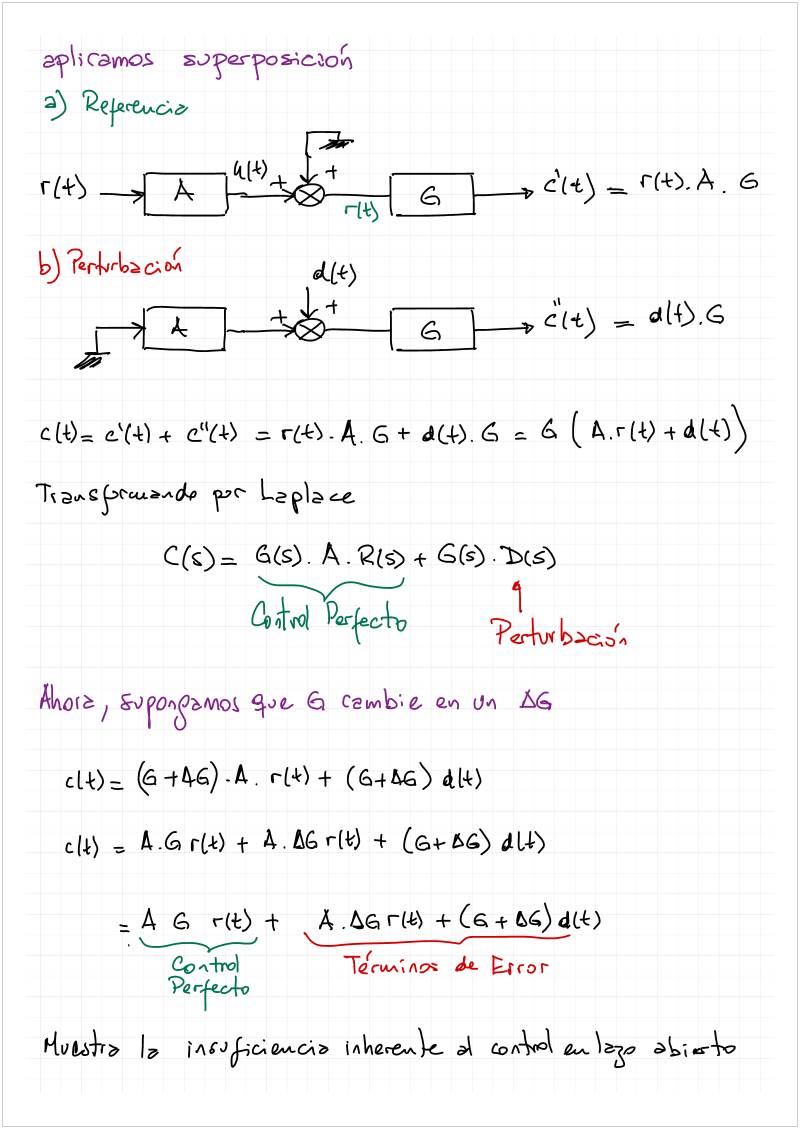

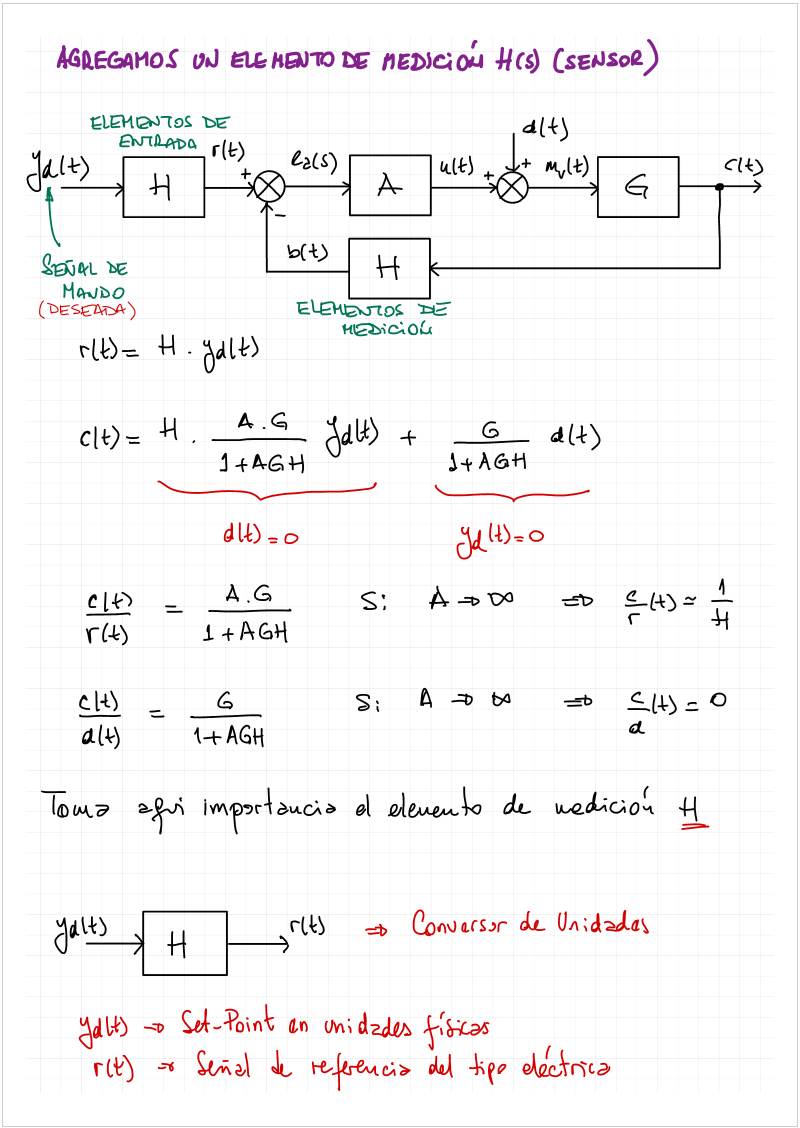

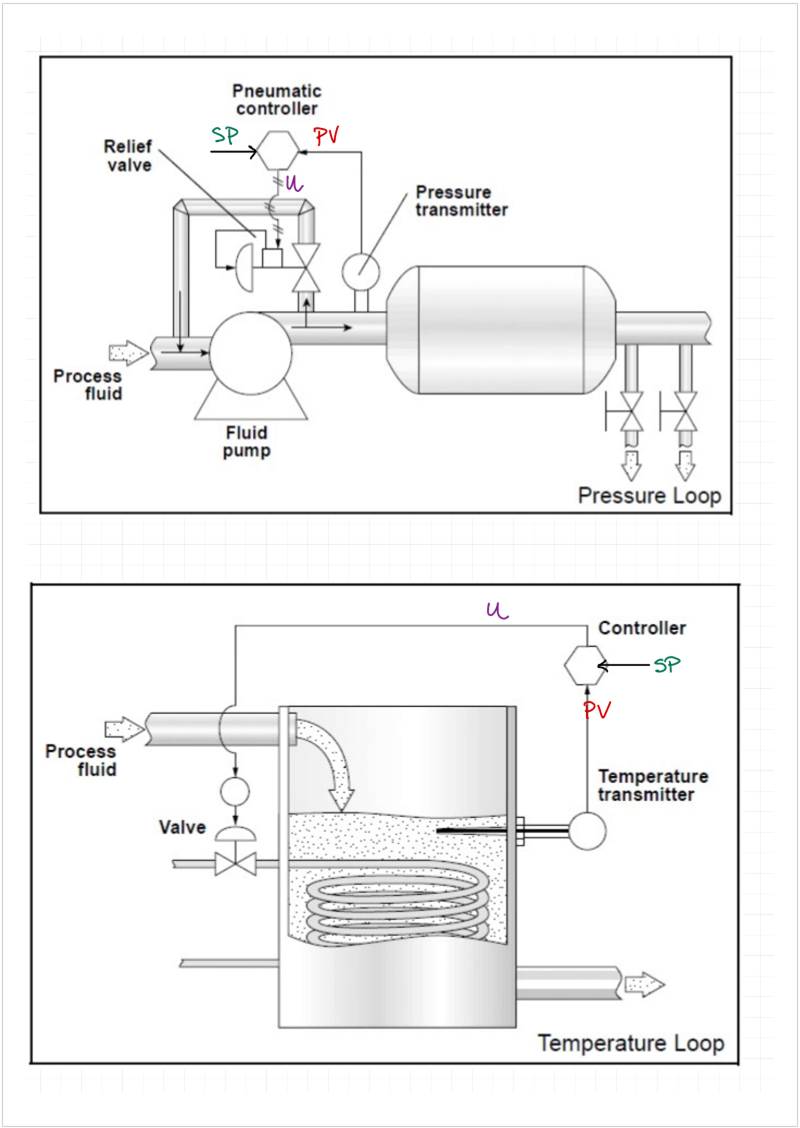

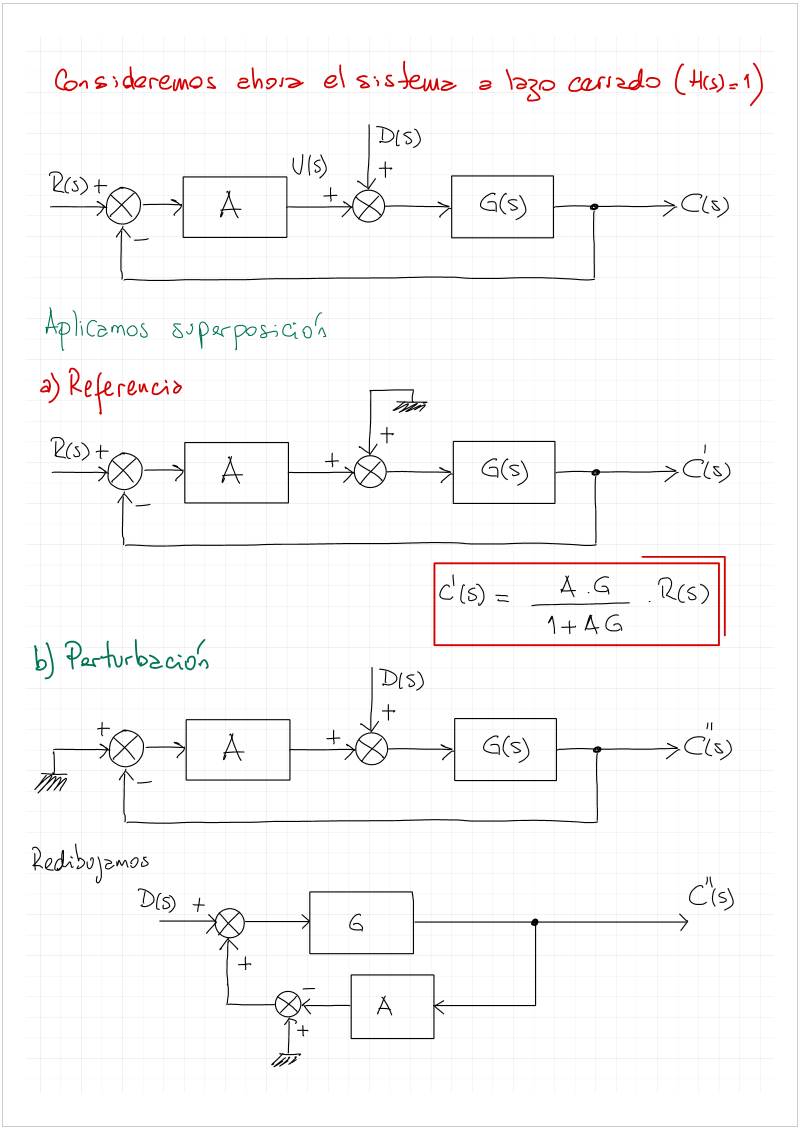

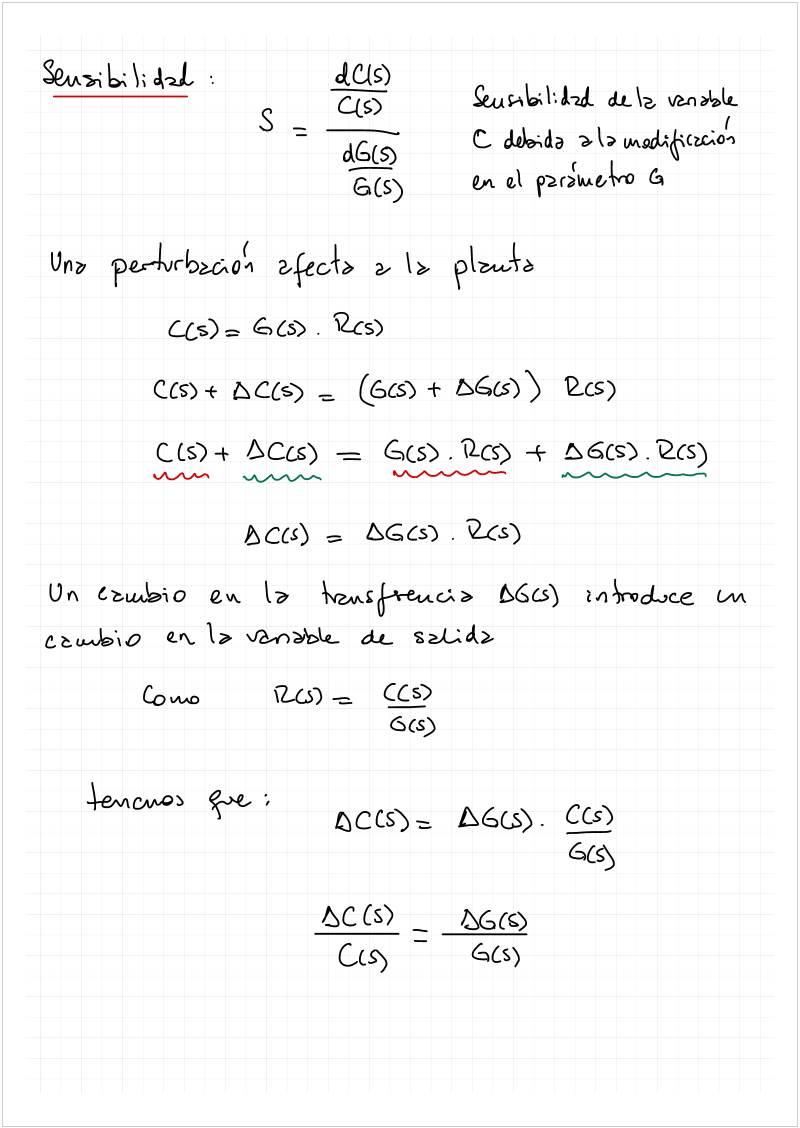

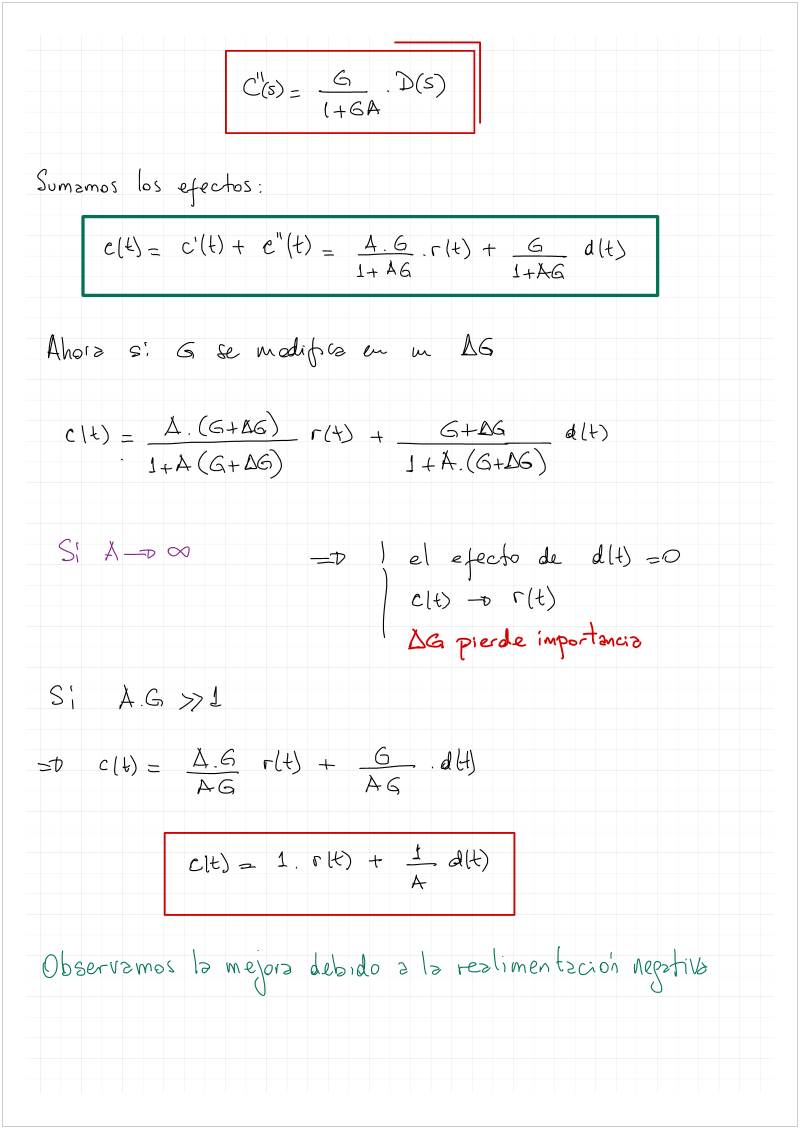

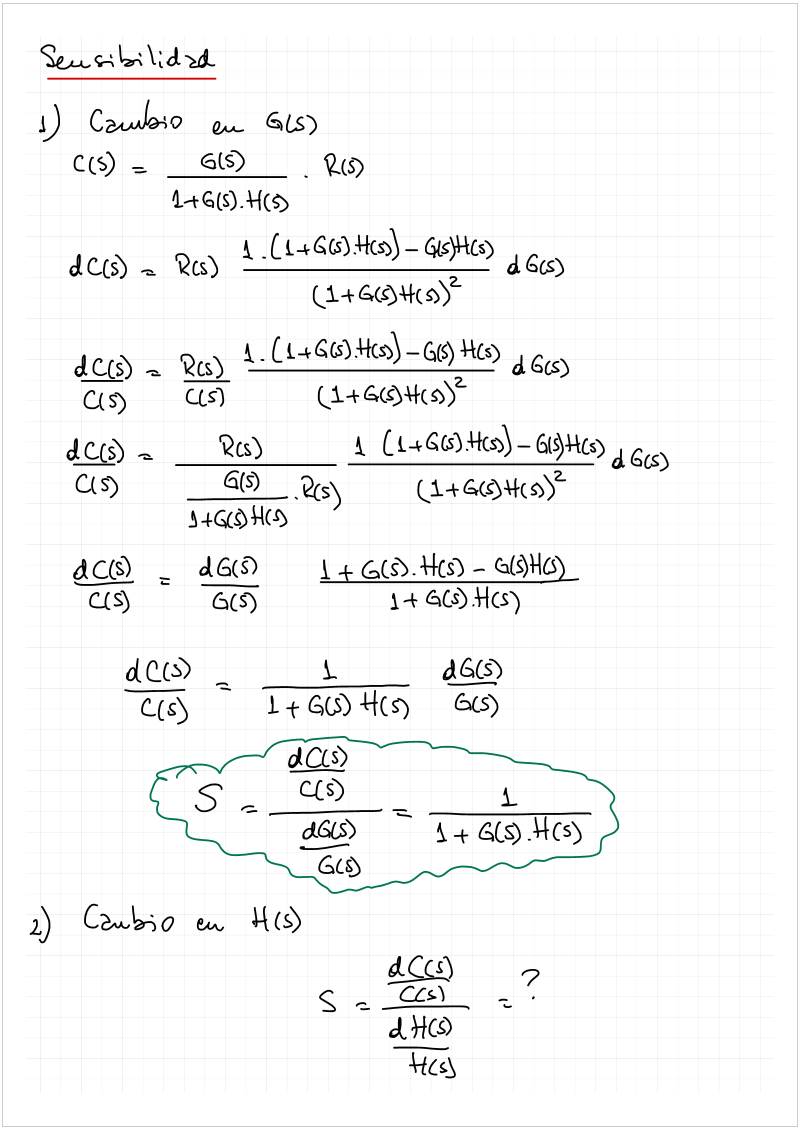

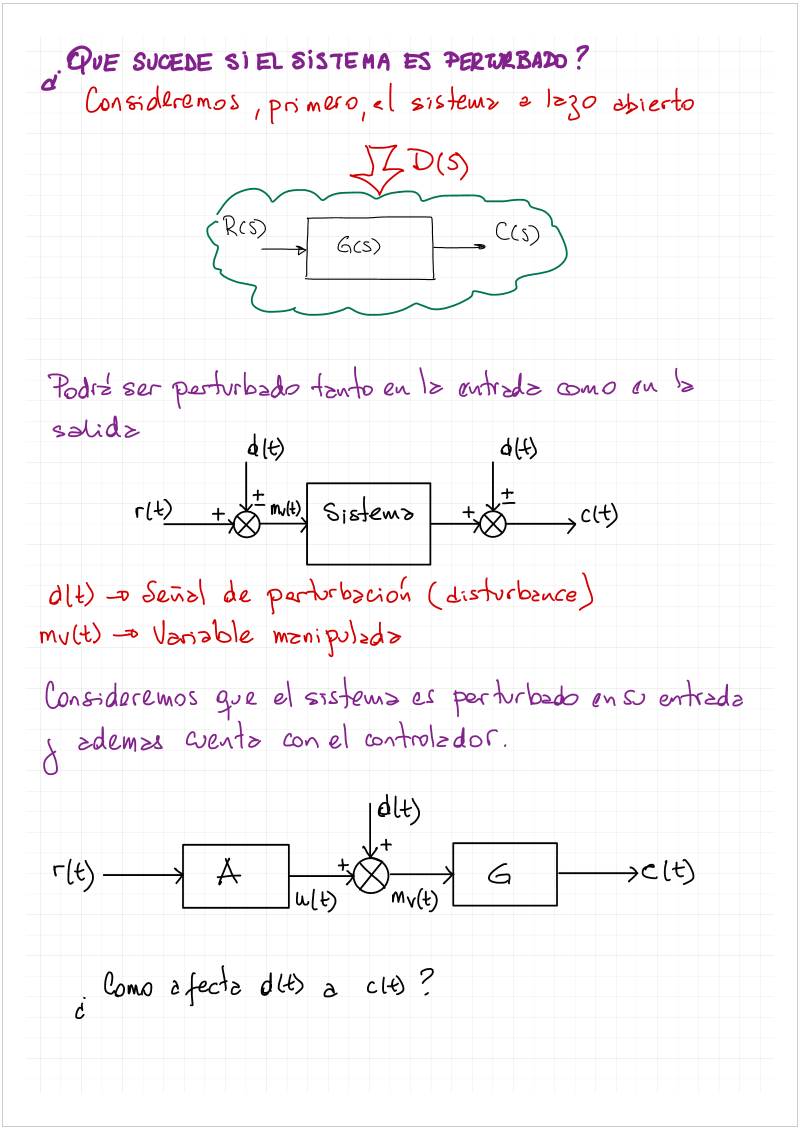

1.1.0 Sistemas De Control
Thursday, April 13, 2023
5:41 PM
<<1.1.0
Sistemas De Control V2022.pdf>>

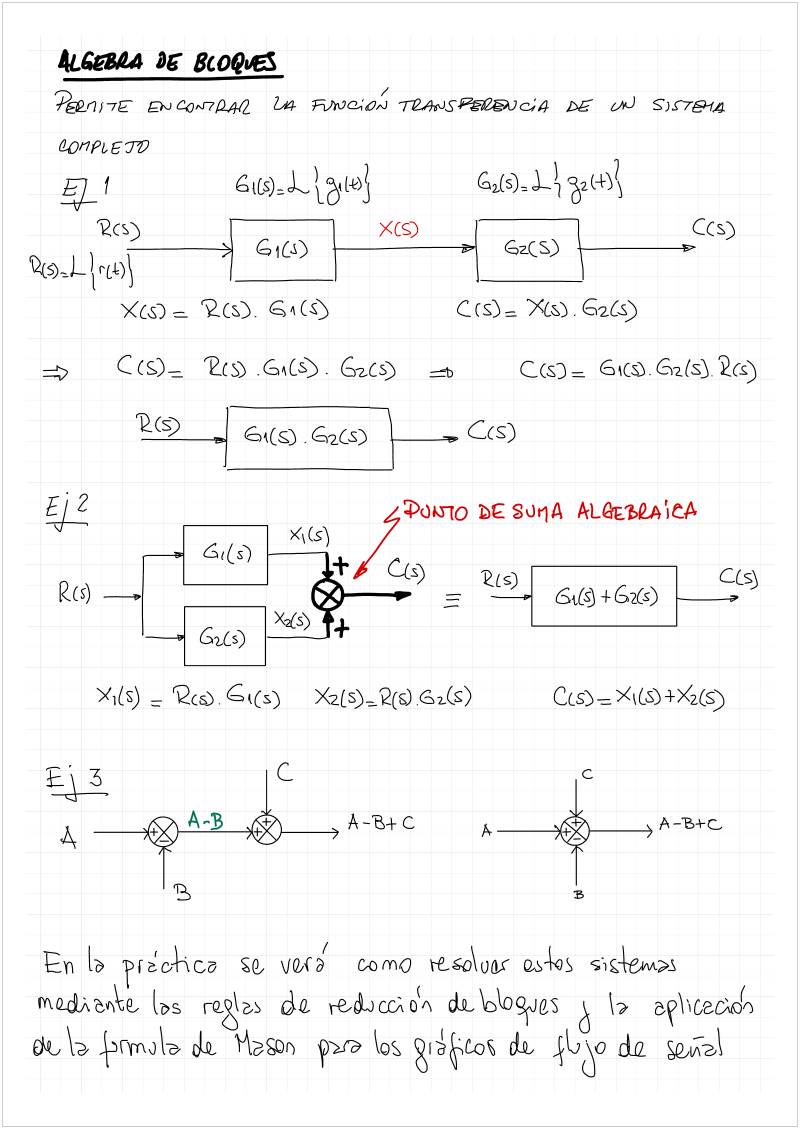

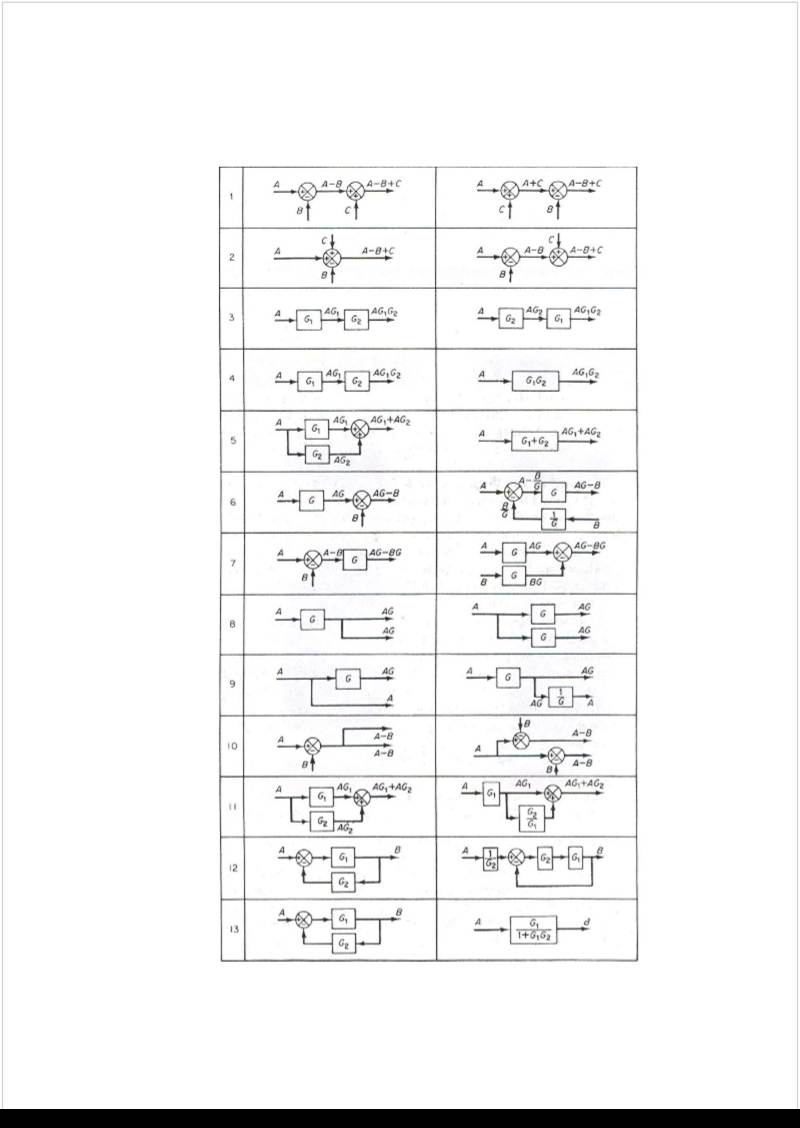

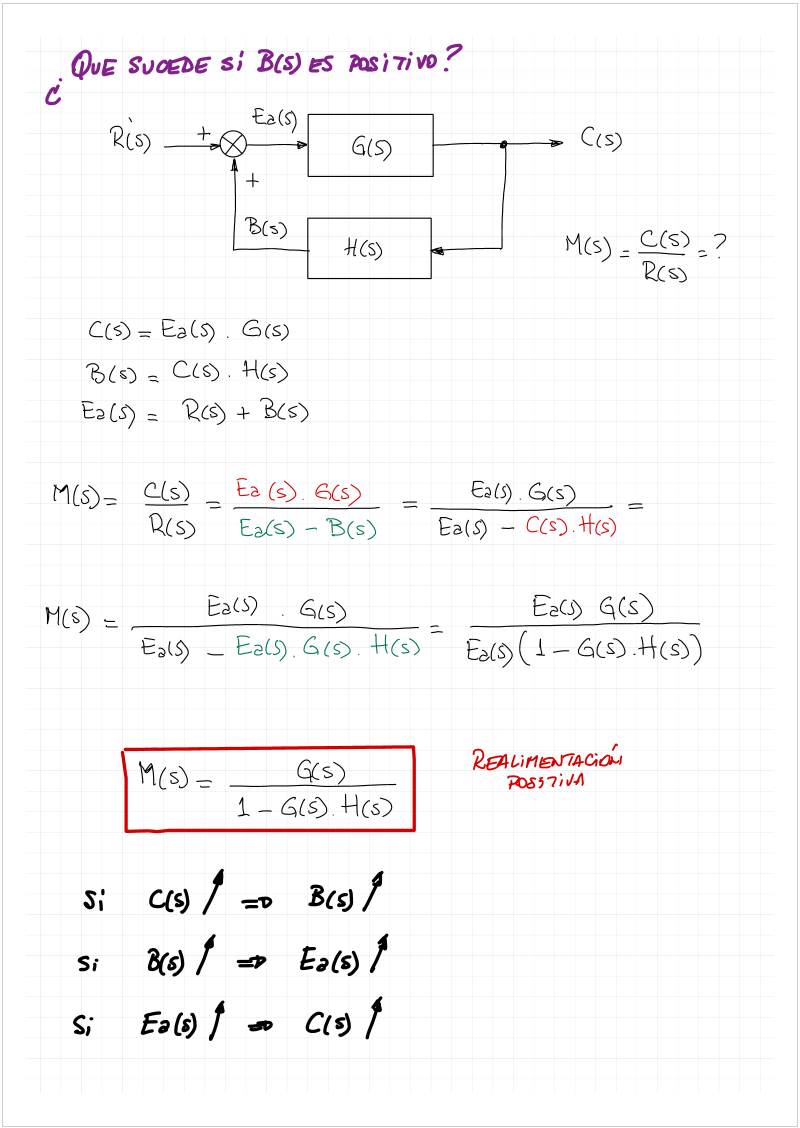

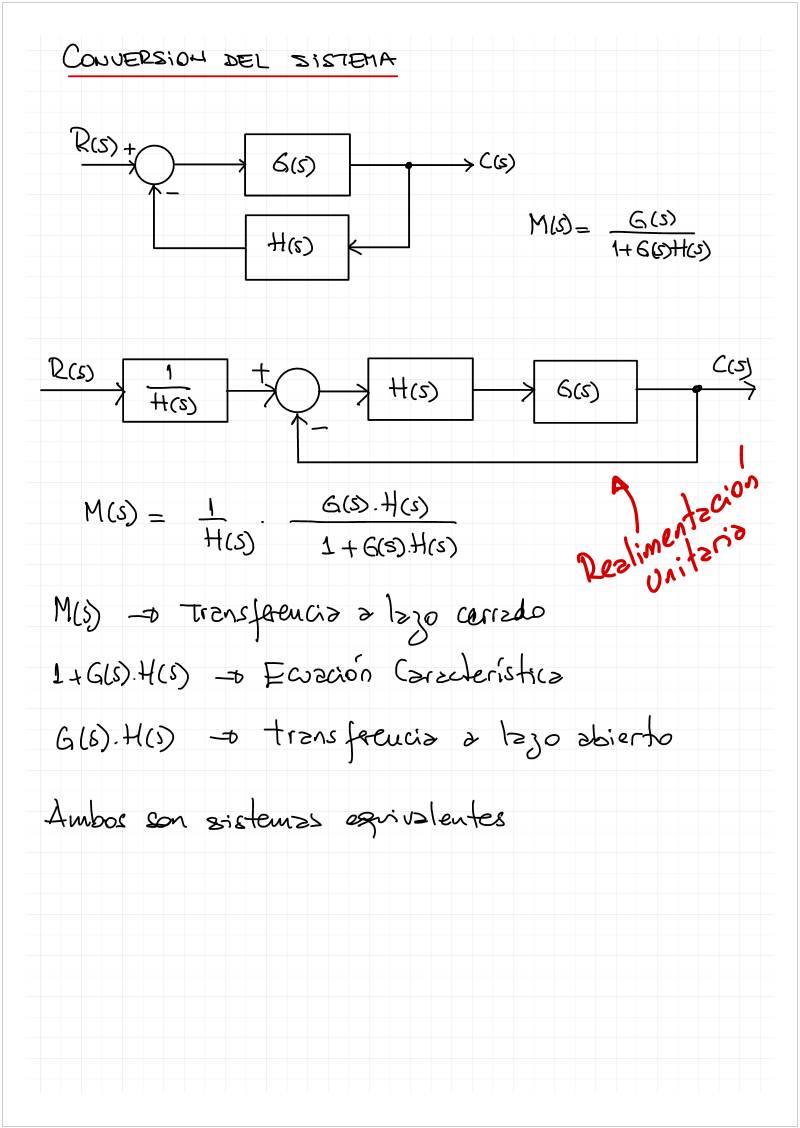

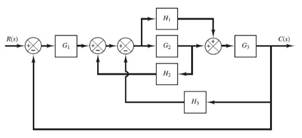

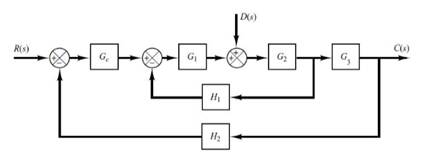

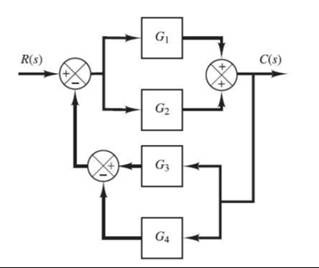

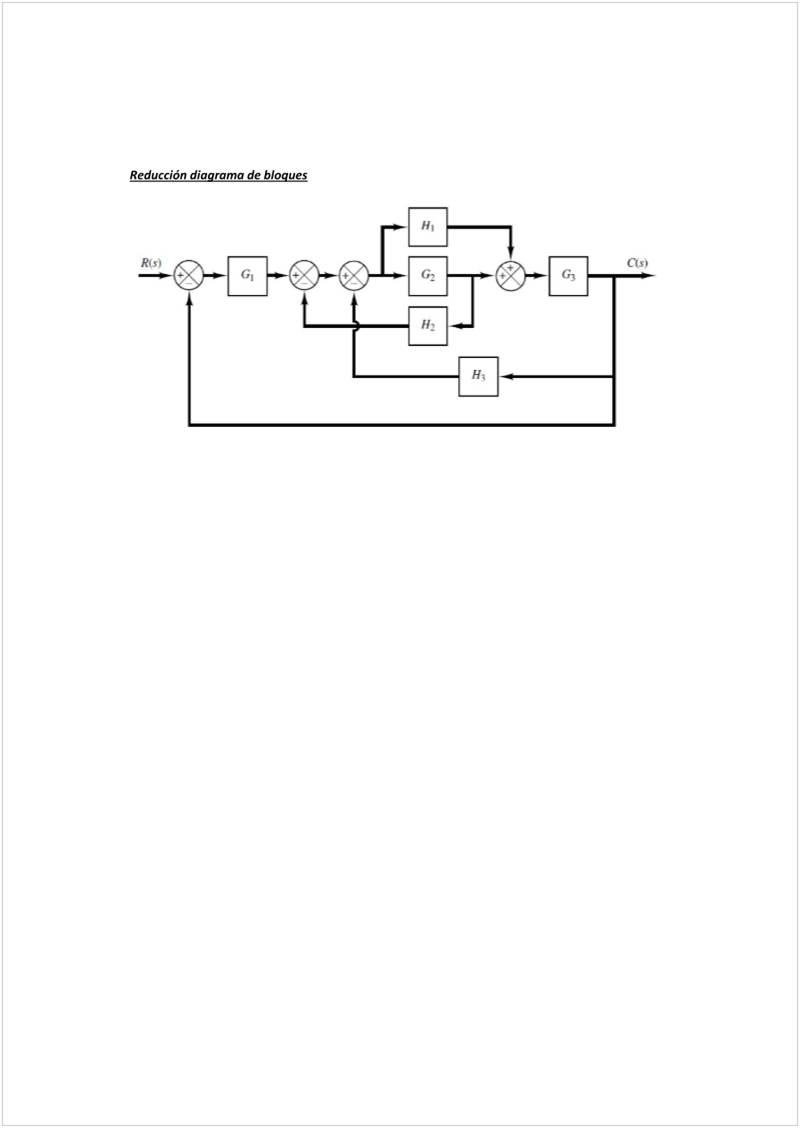

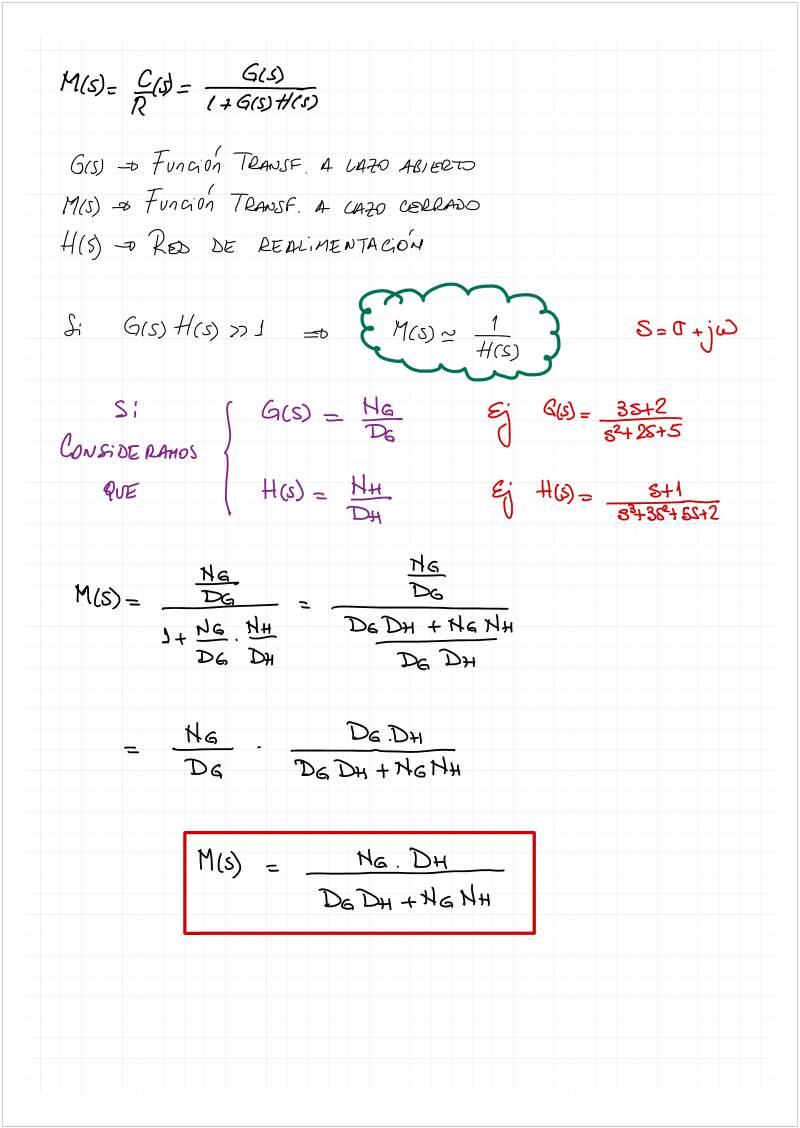

Algebra de Bloques Reglas
Thursday, April 13, 2023
5:41 PM
<<Algebra
de Bloques Reglas.pdf>>

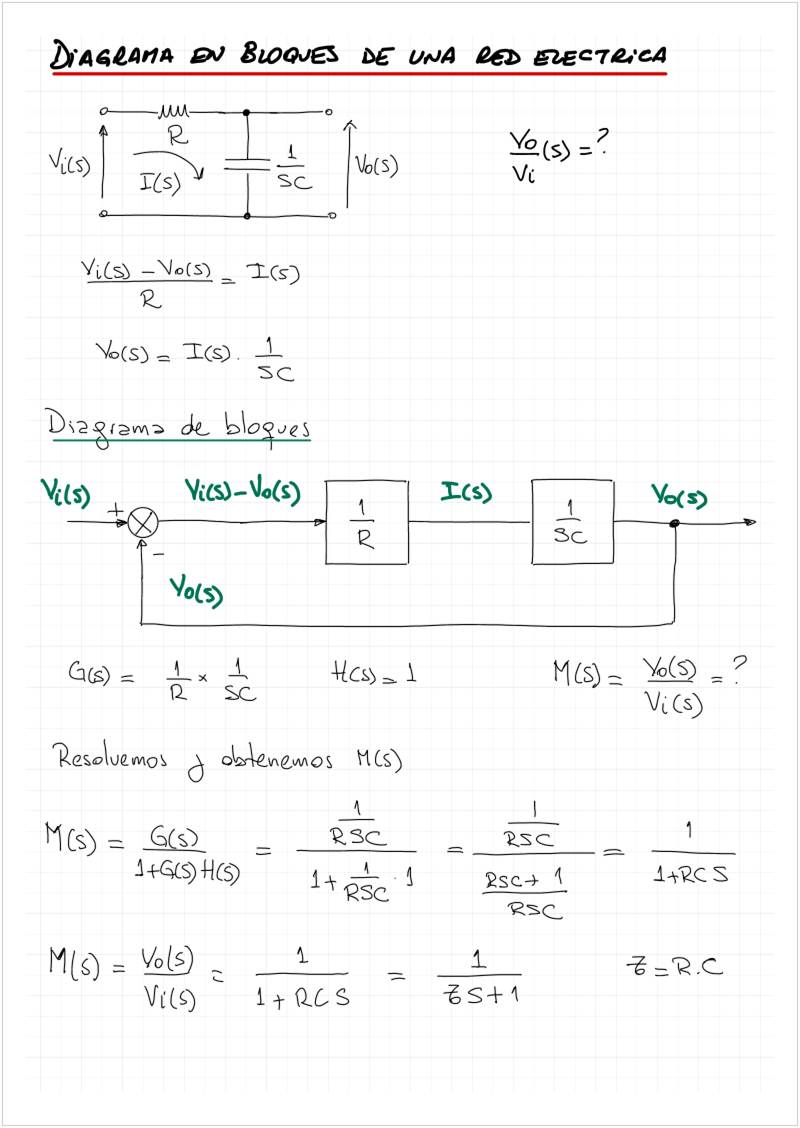

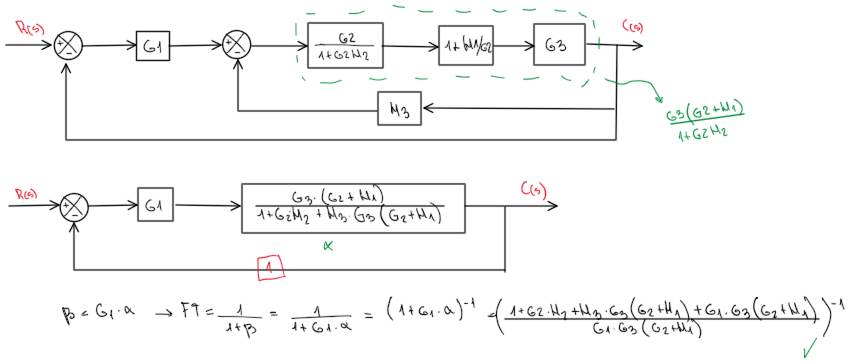

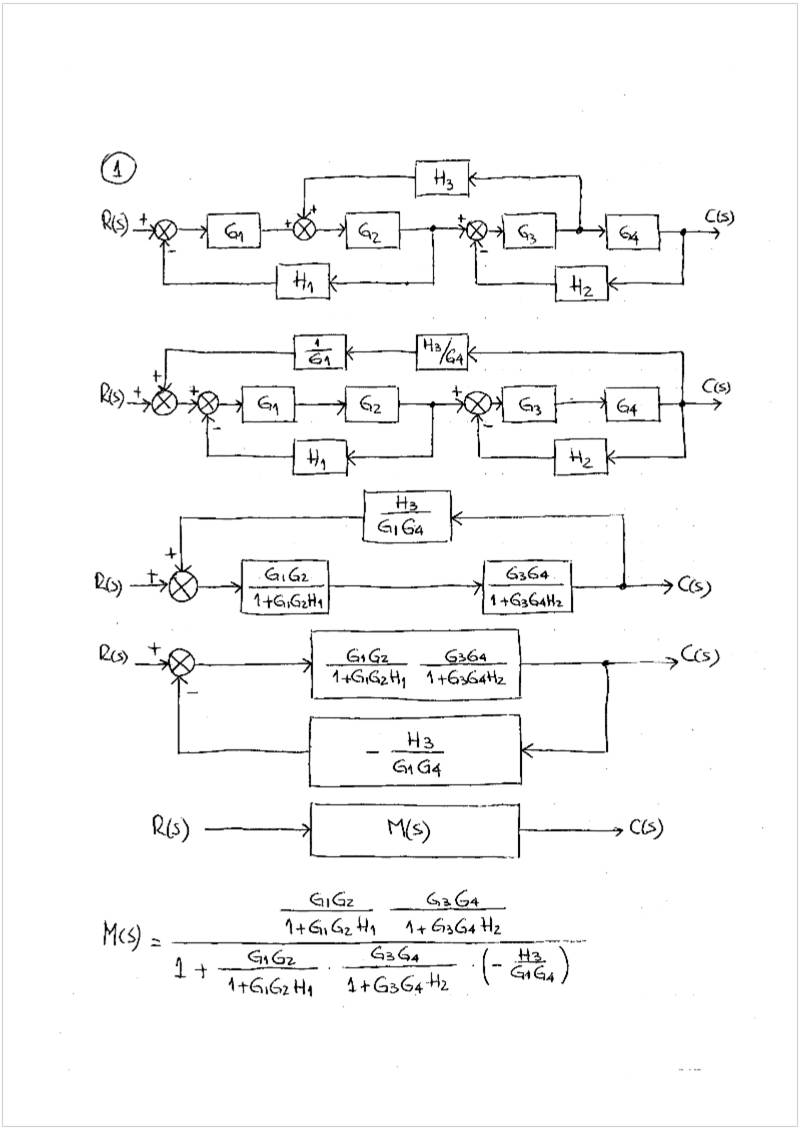

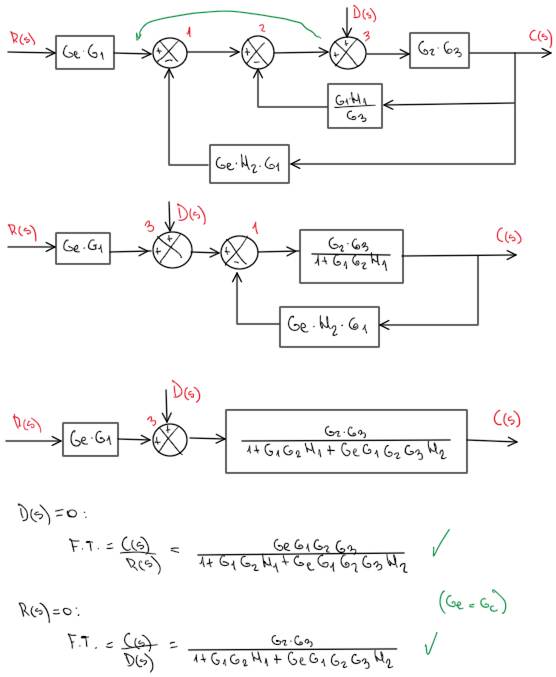

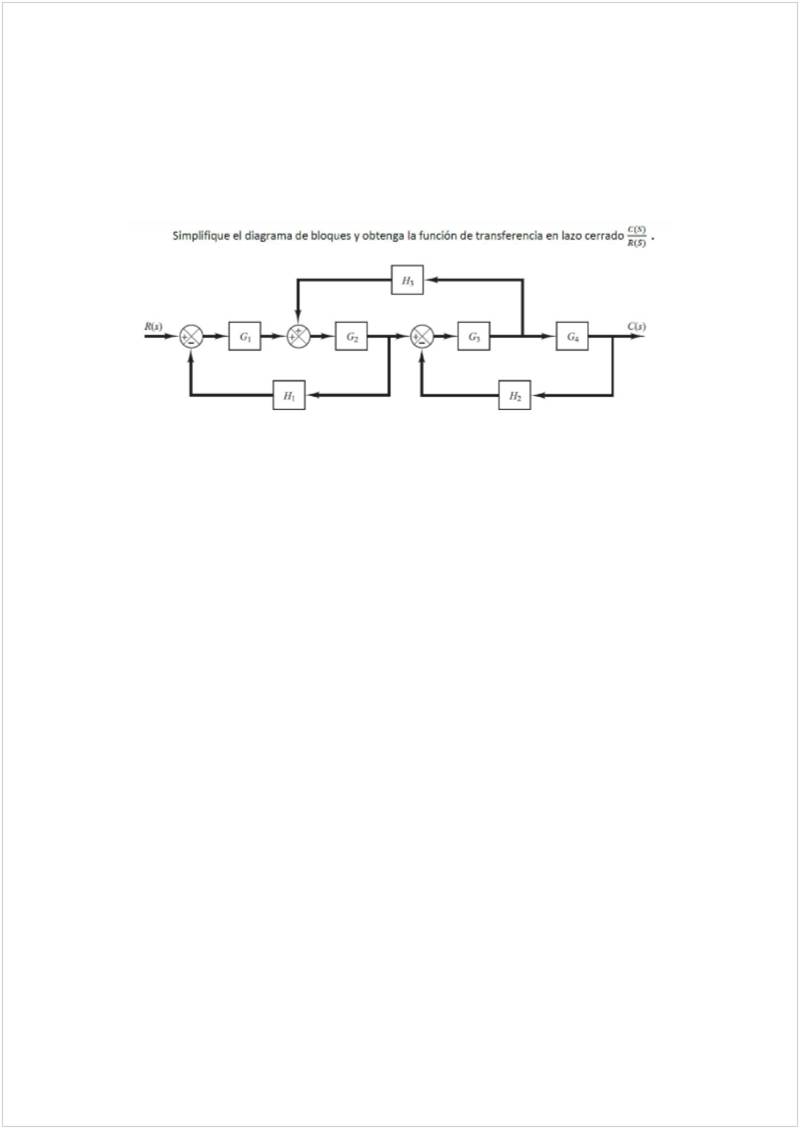

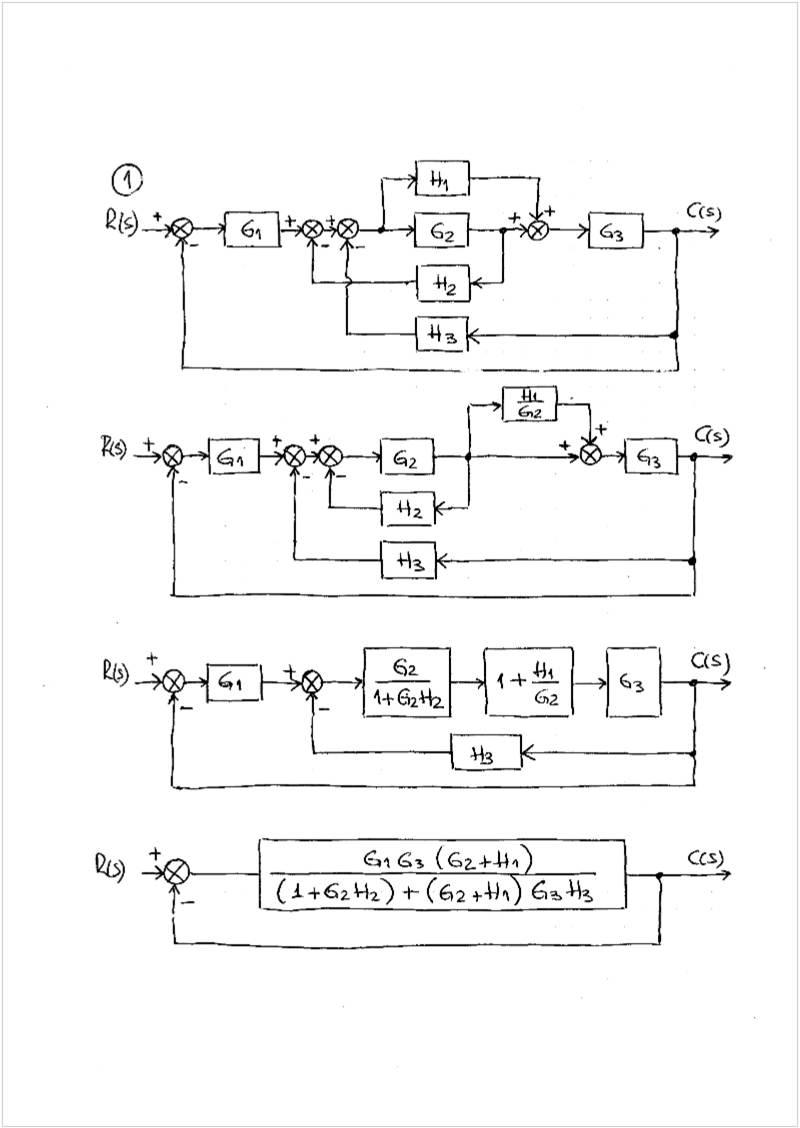

Algebra de Bloques Resueltos
Thursday, April 13, 2023
5:42 PM

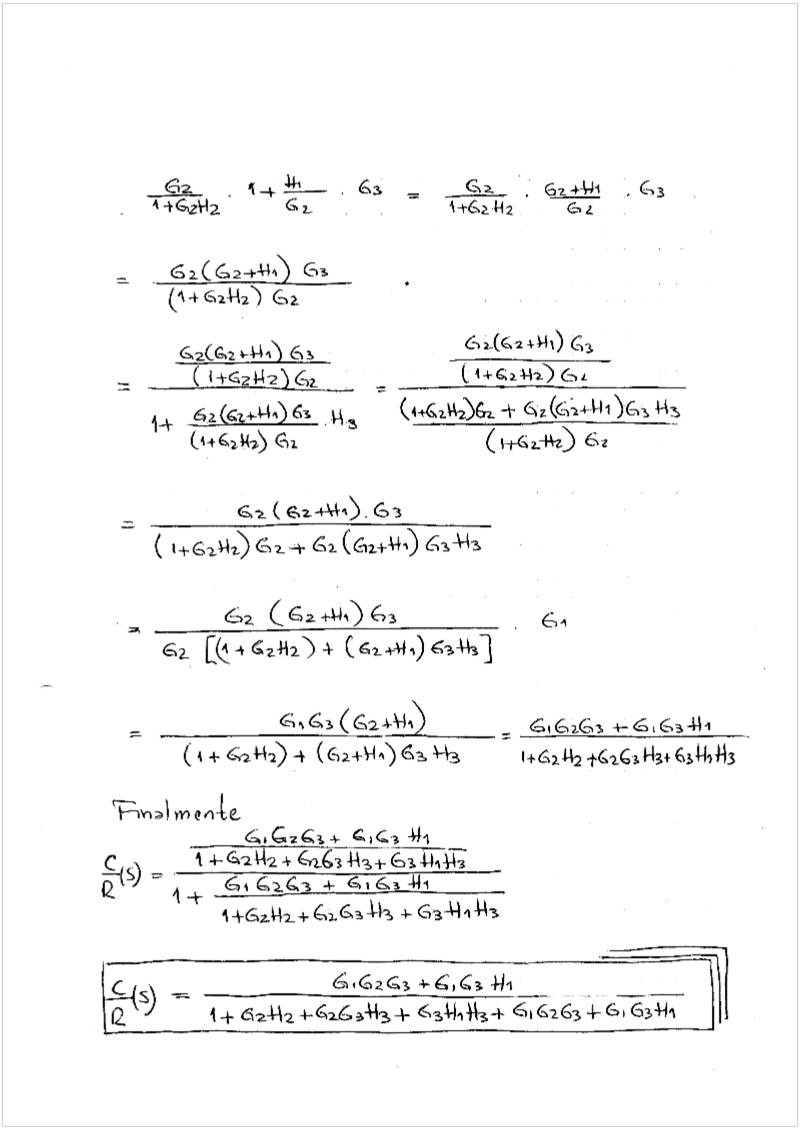

<<Algebra
de Bloques Resueltos.pdf>>

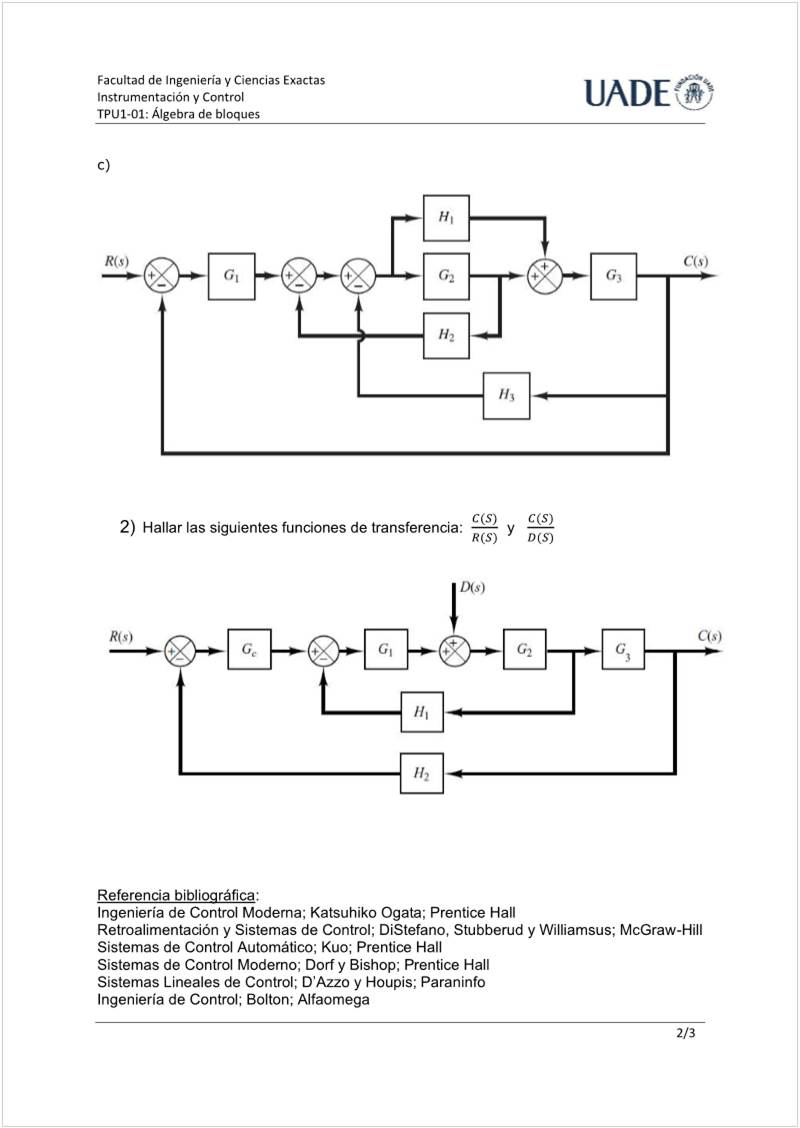

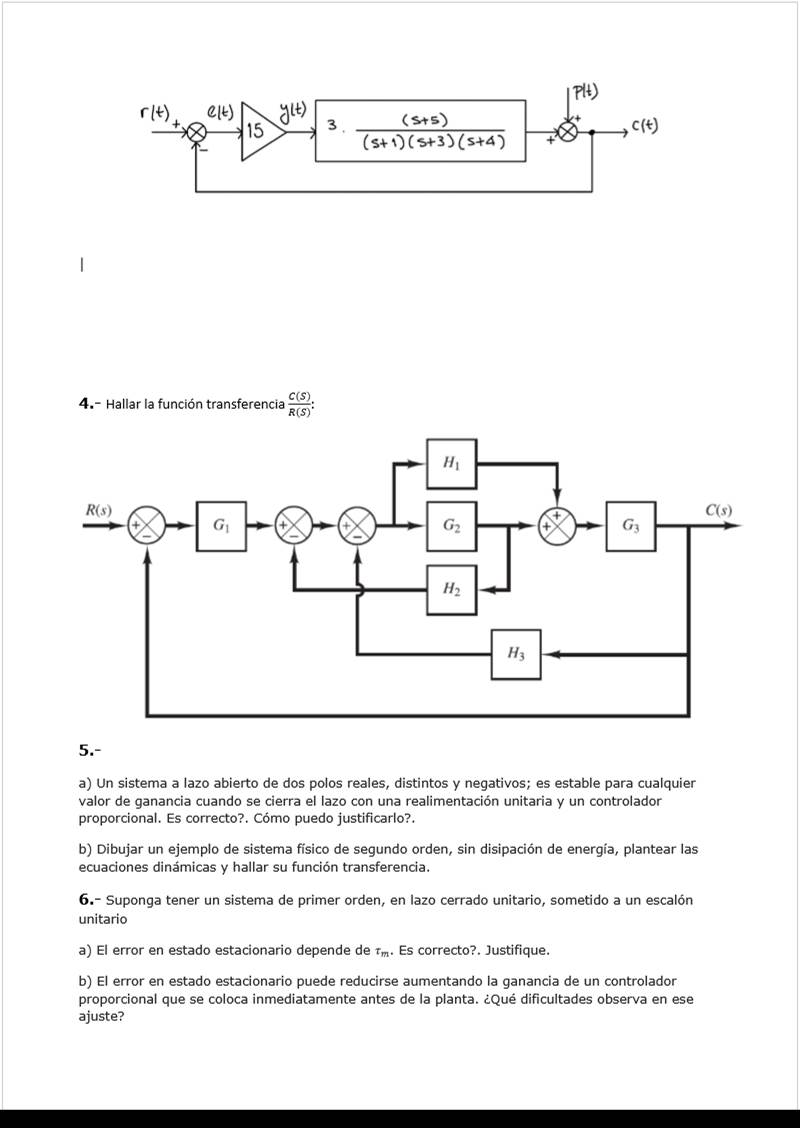

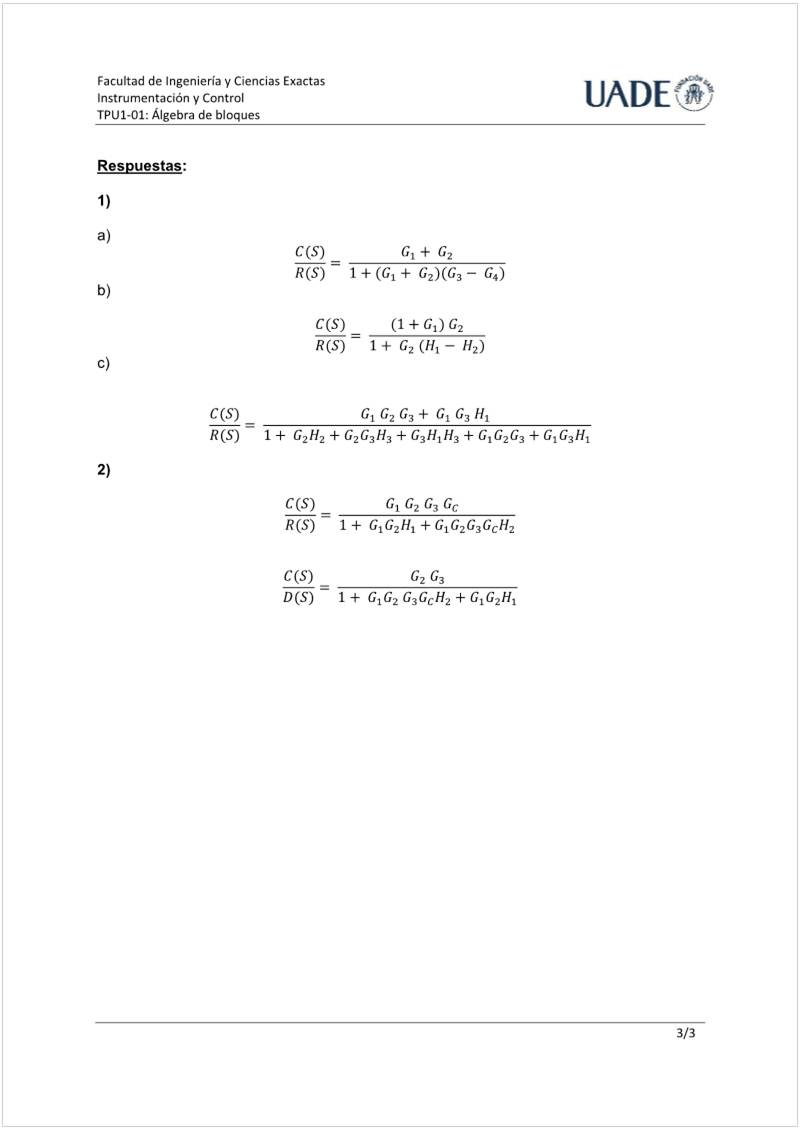

TP U1
Thursday, April 13, 2023
5:42 PM

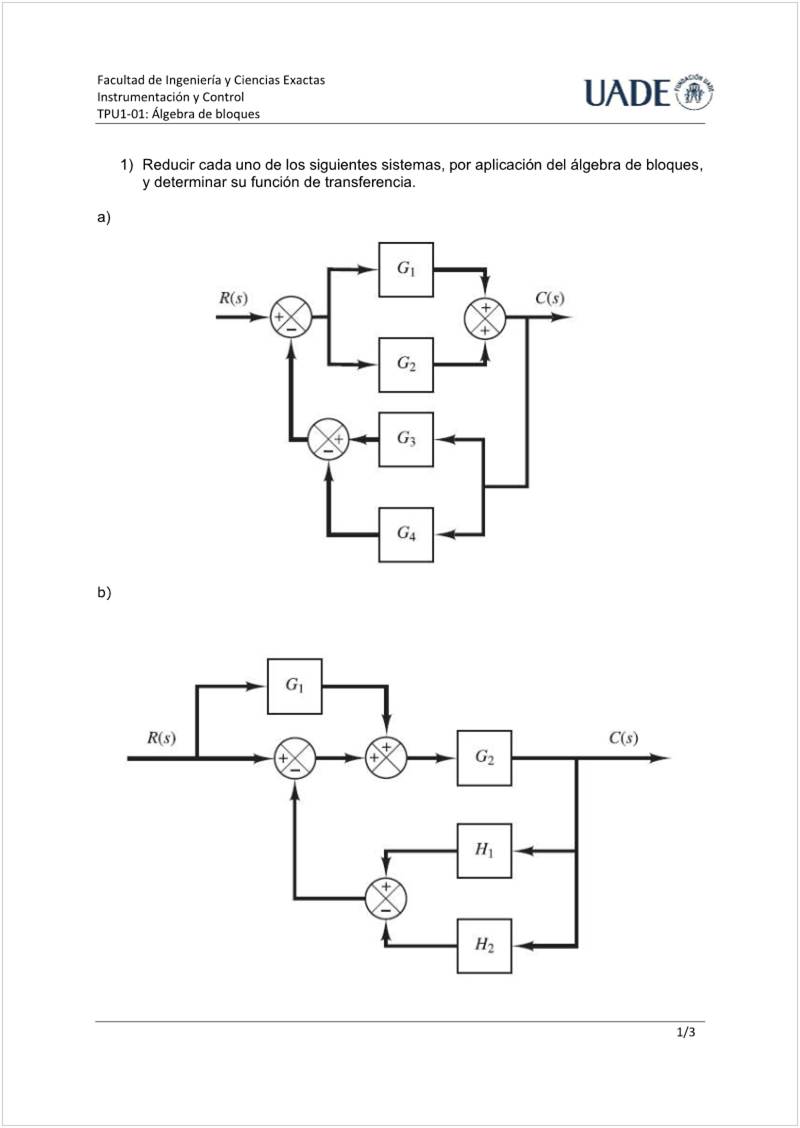

<<TPU1-01
V2023 v2.pdf>>
Unidad 2
Thursday, April 13, 2023
5:43 PM

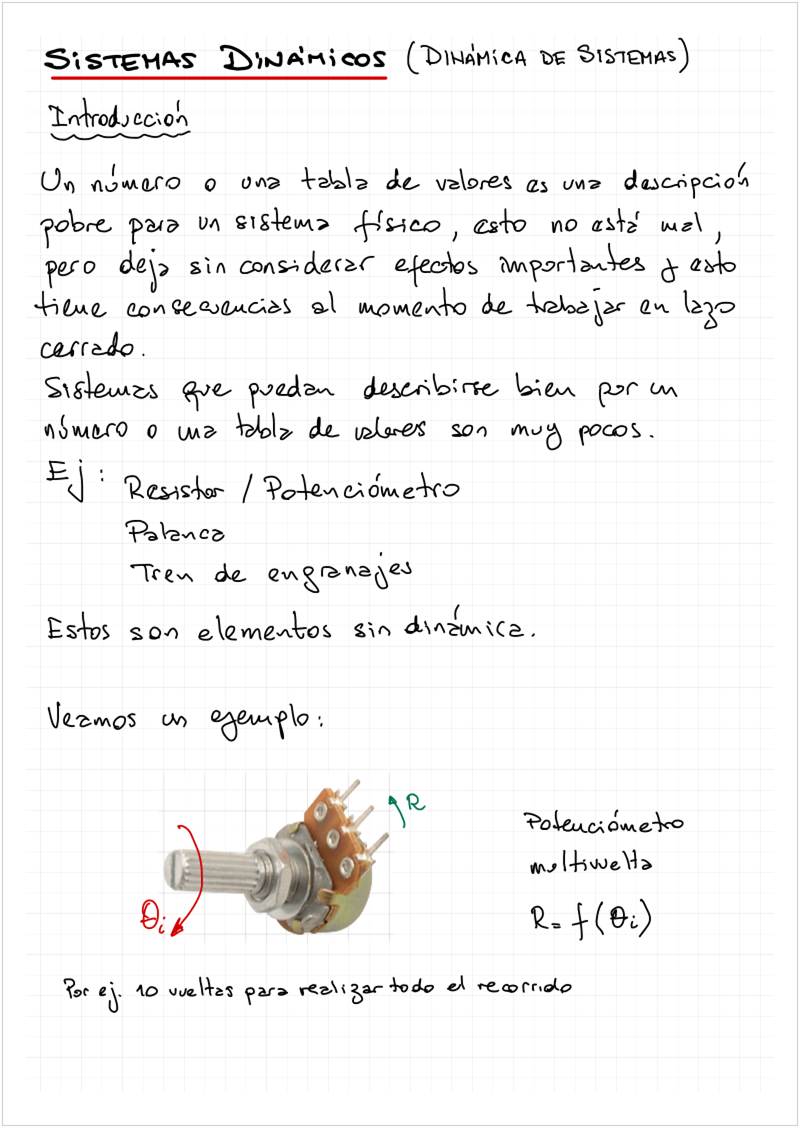

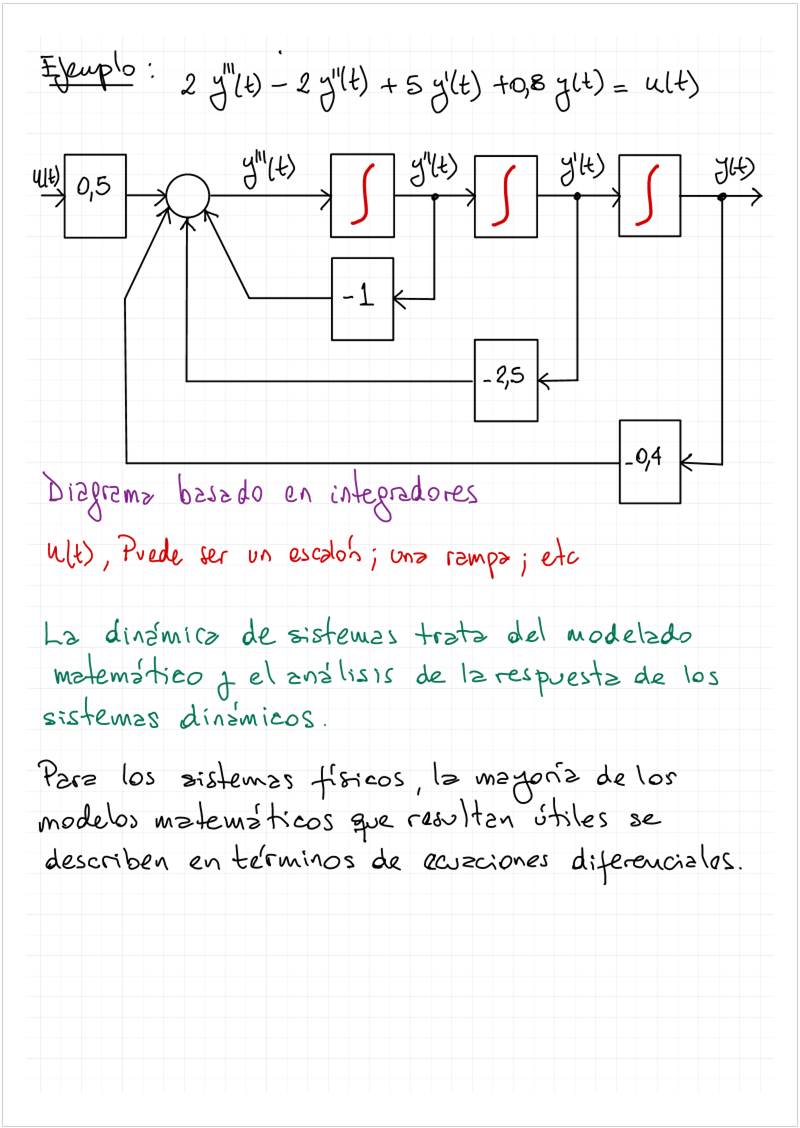

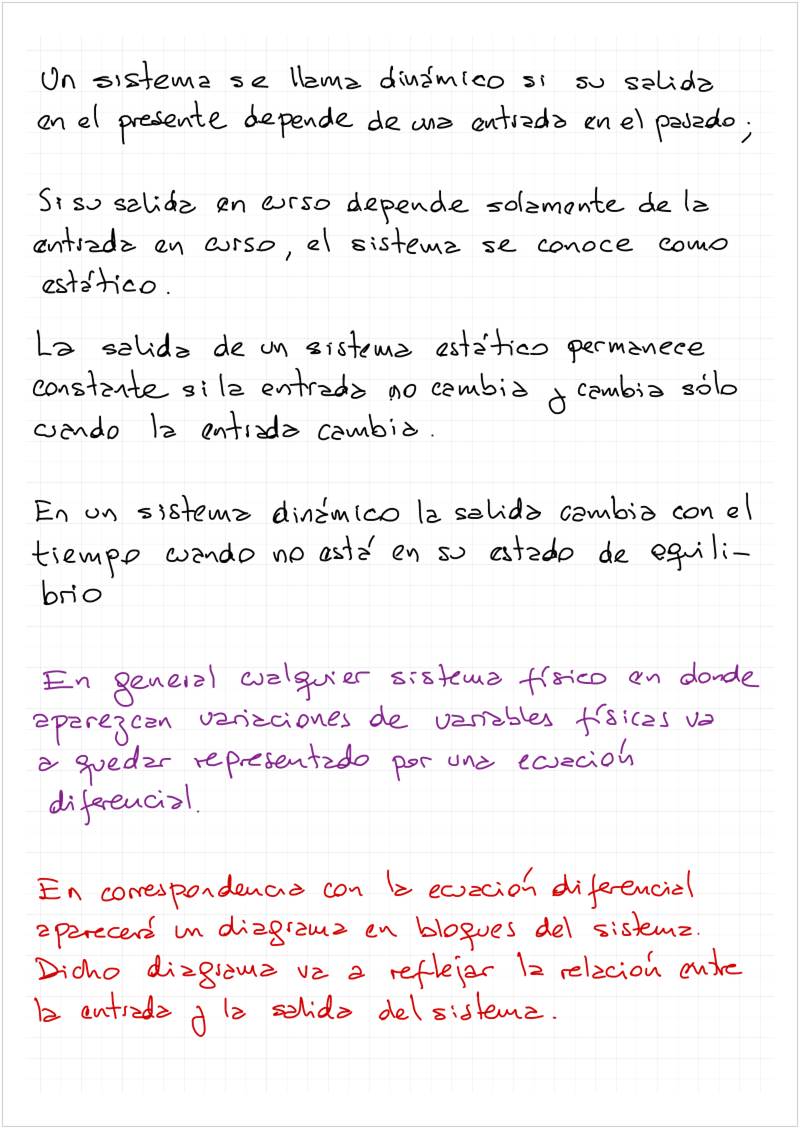

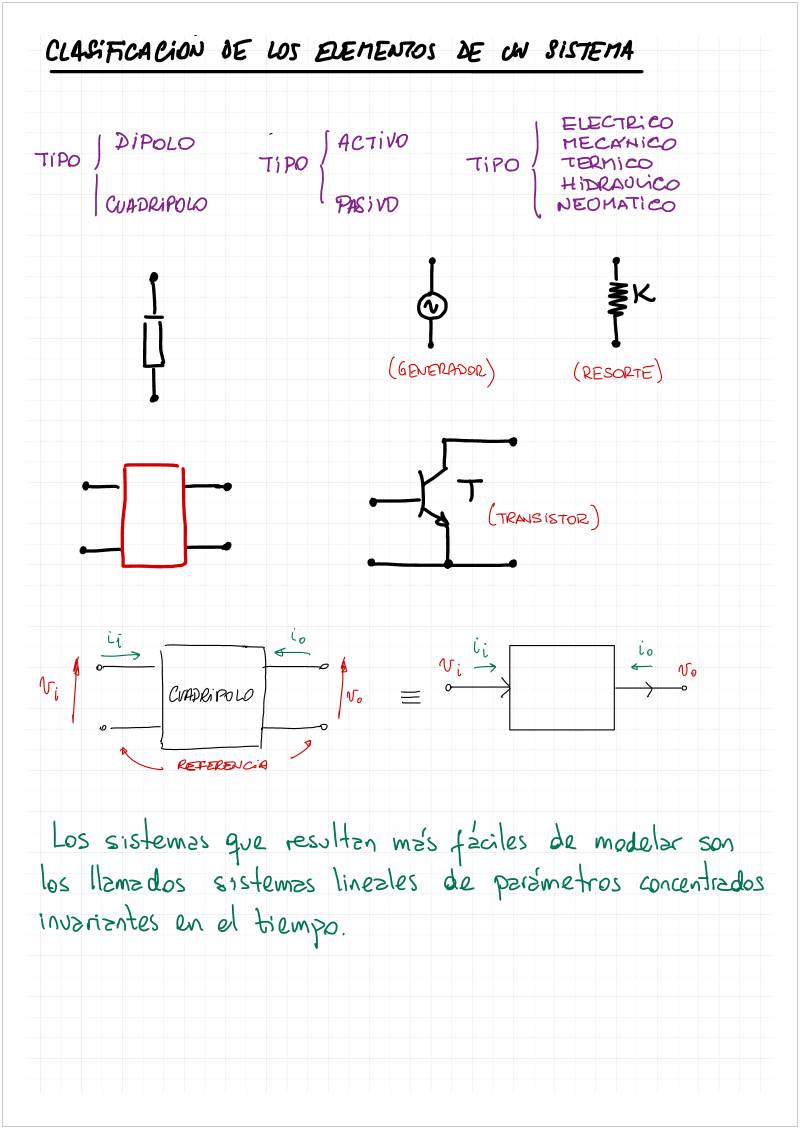

2.0.0 Sistemas Dinamicos V2022
Thursday, April 13, 2023
5:50 PM
<<2.0.0
Sistemas Dinamicos V2022.pdf>>

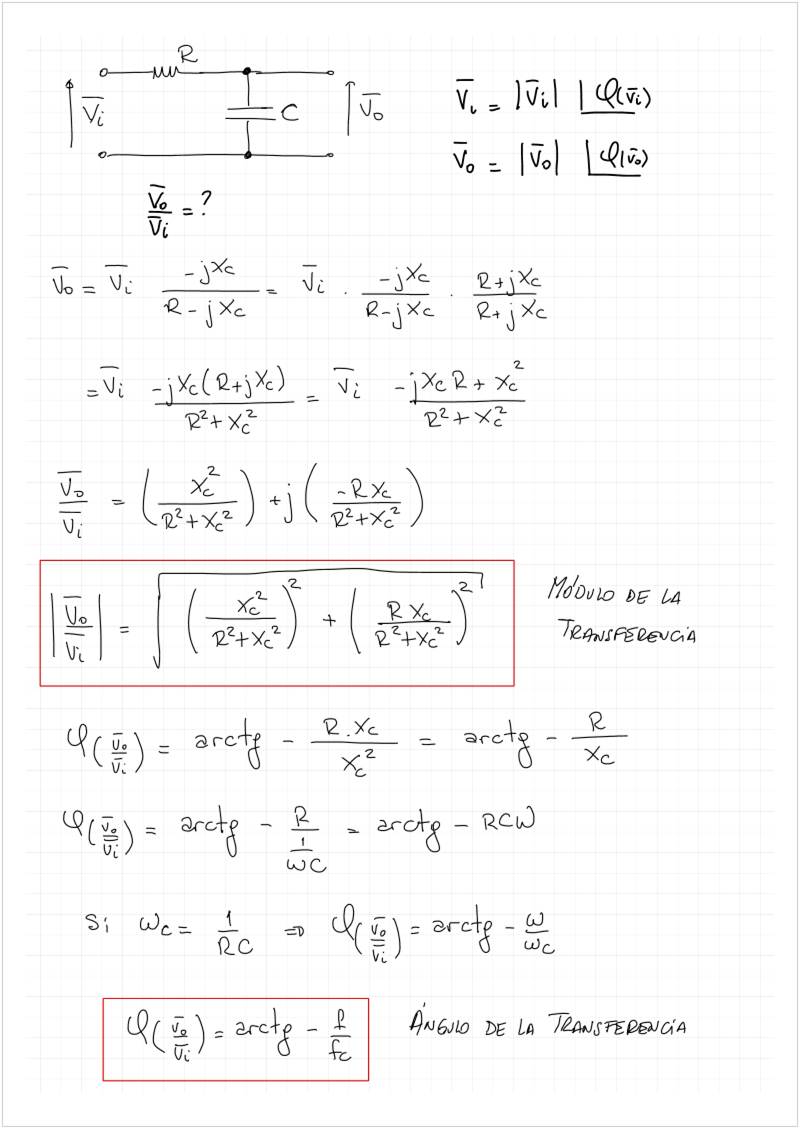

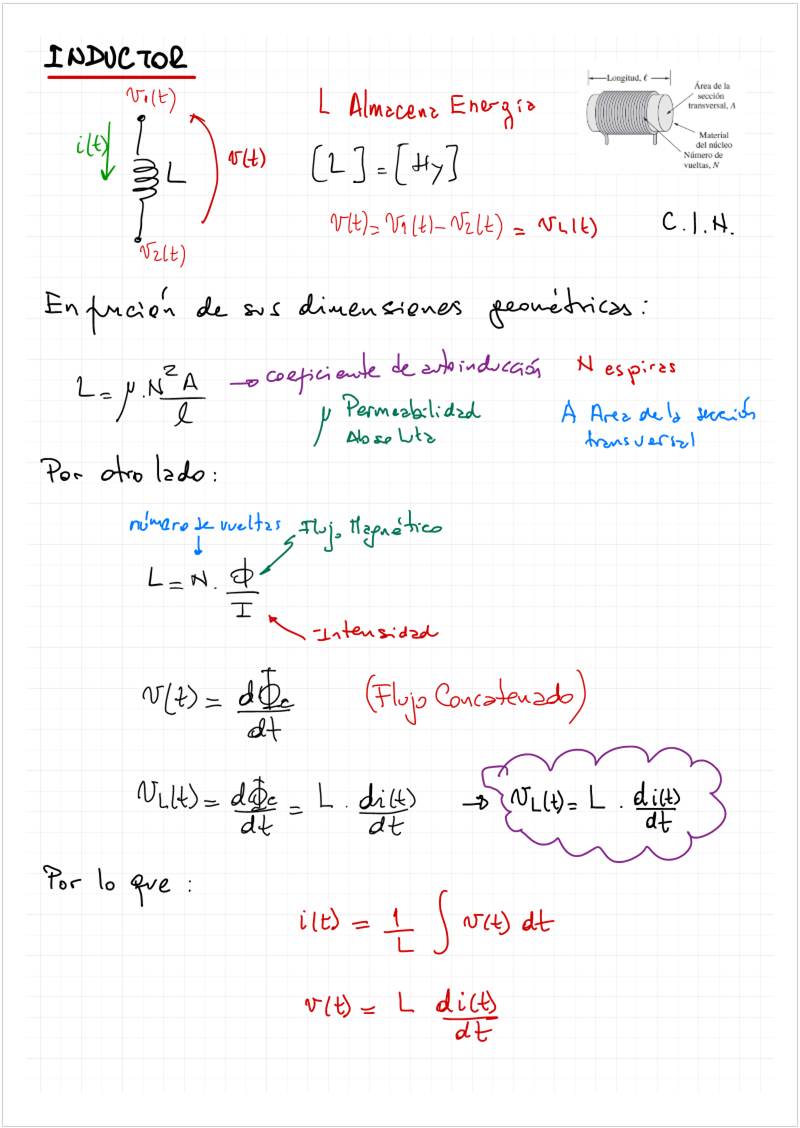

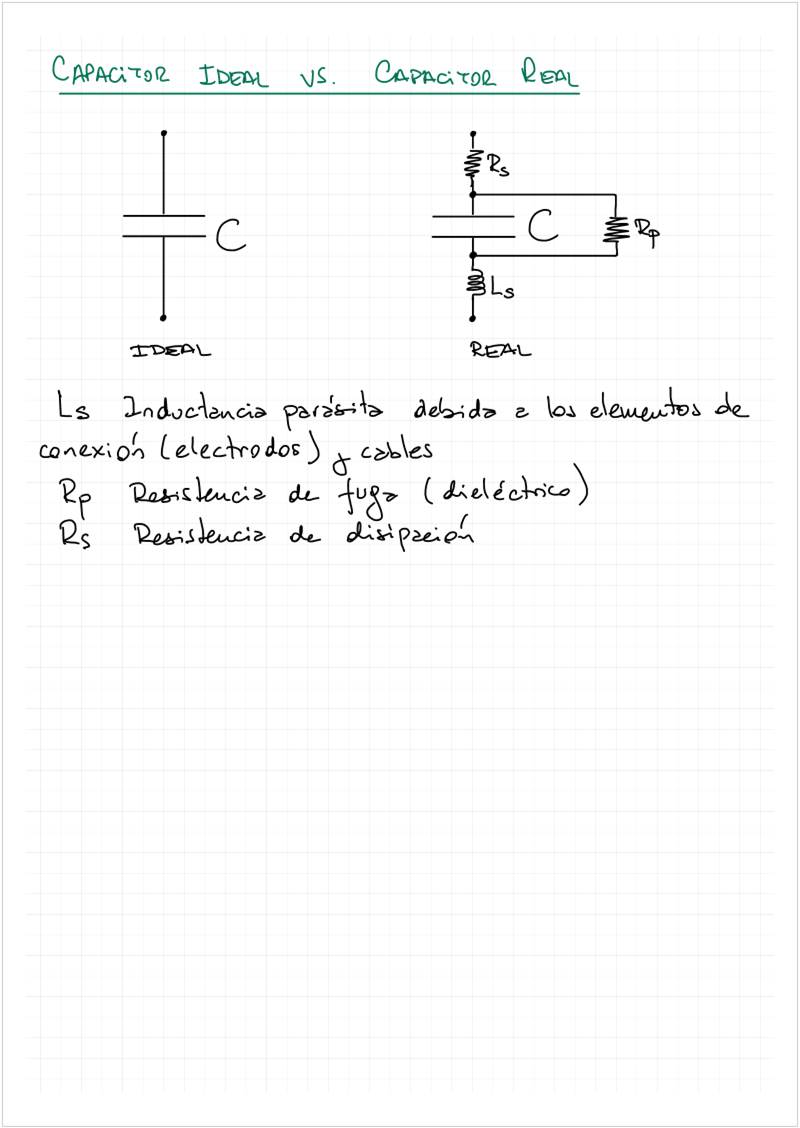

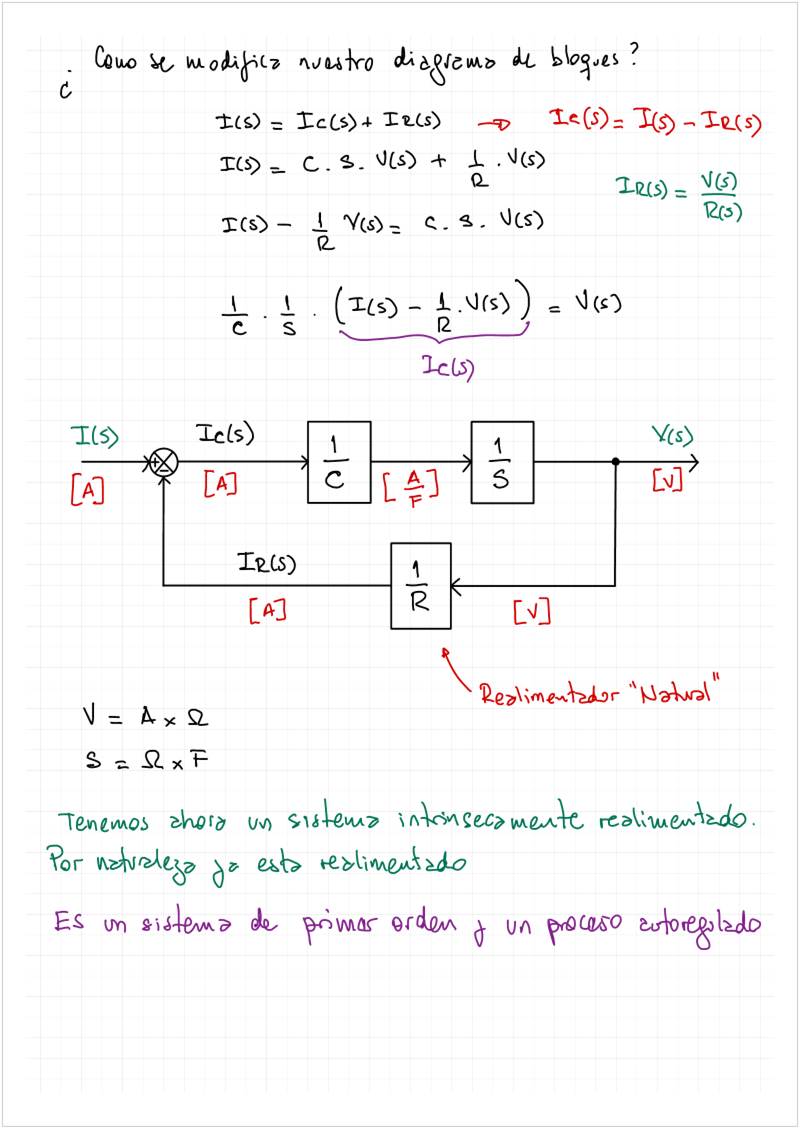

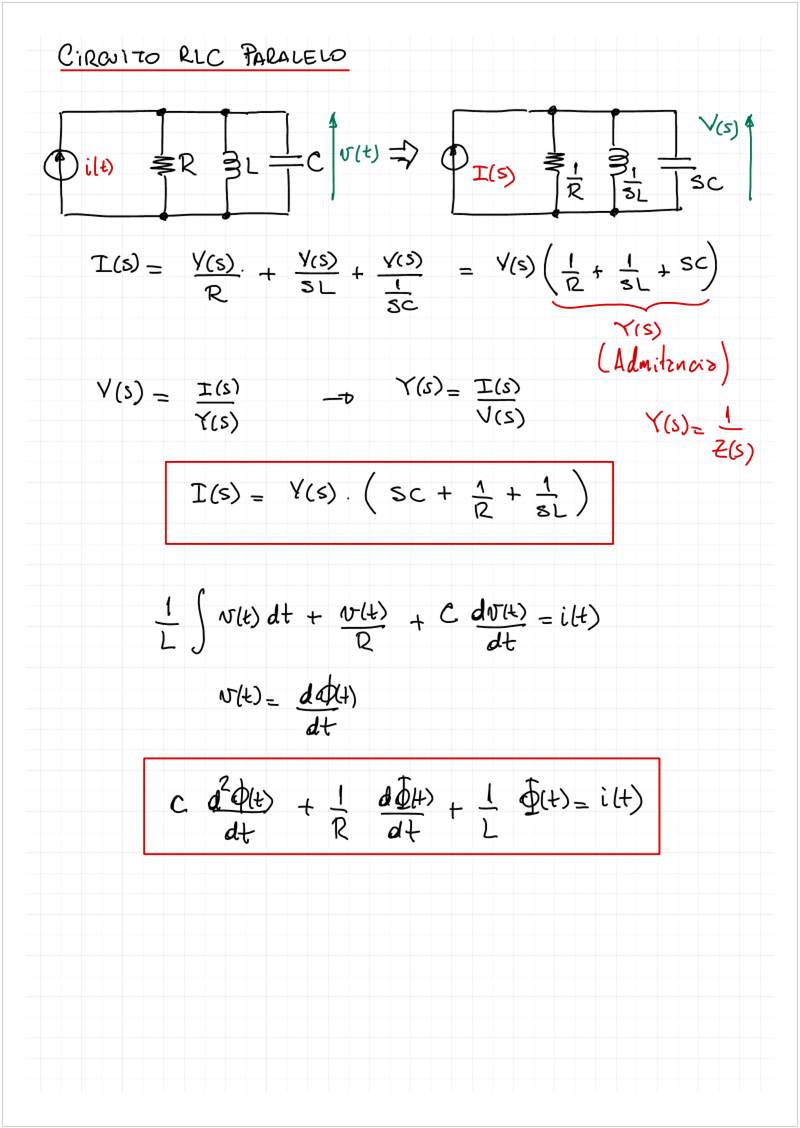

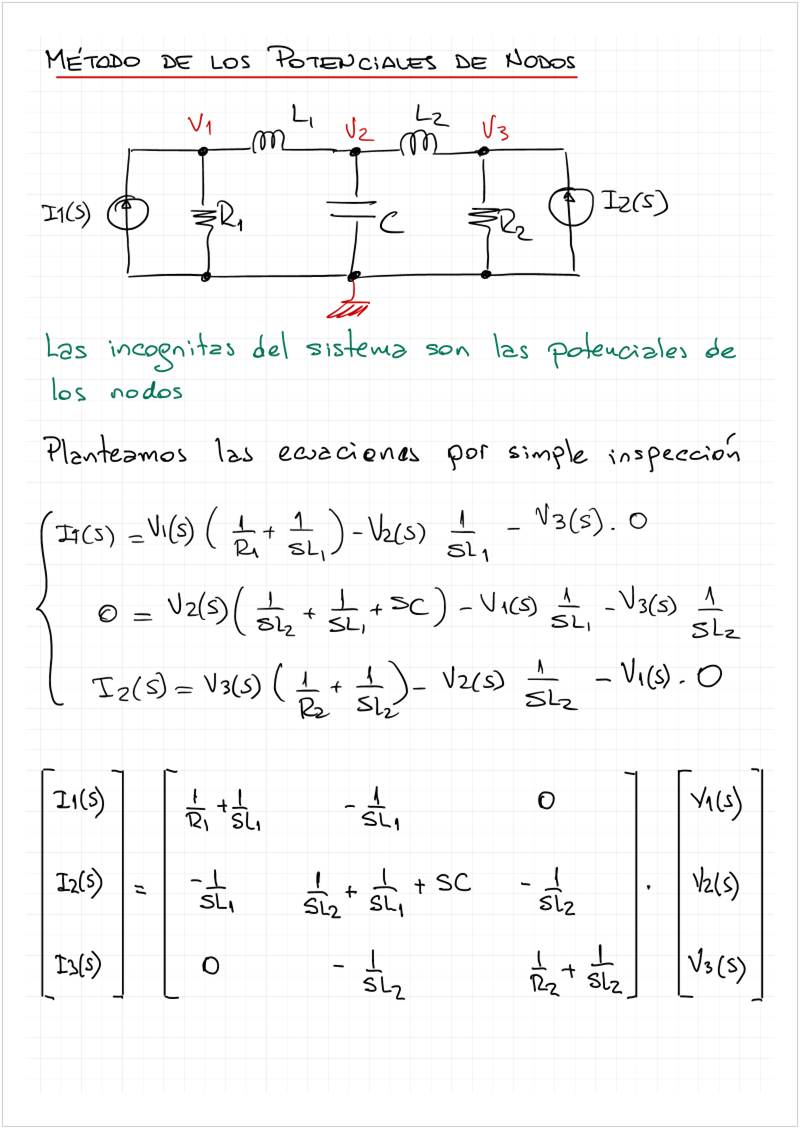

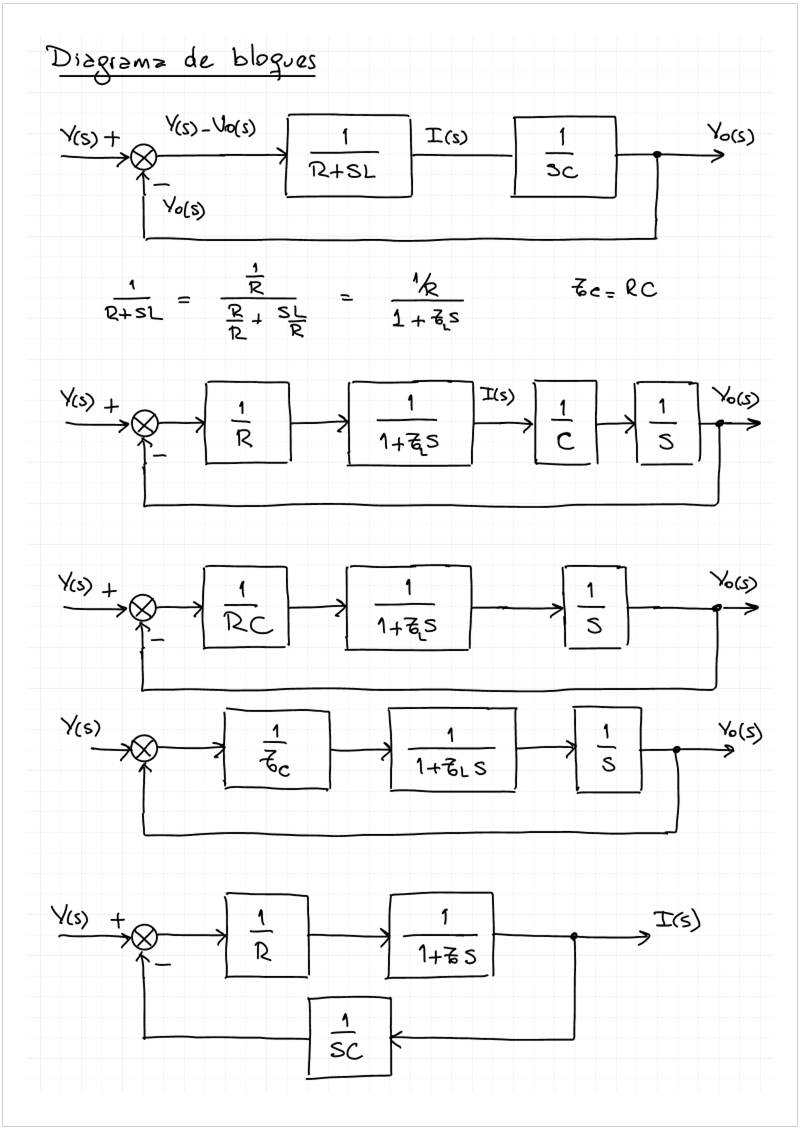

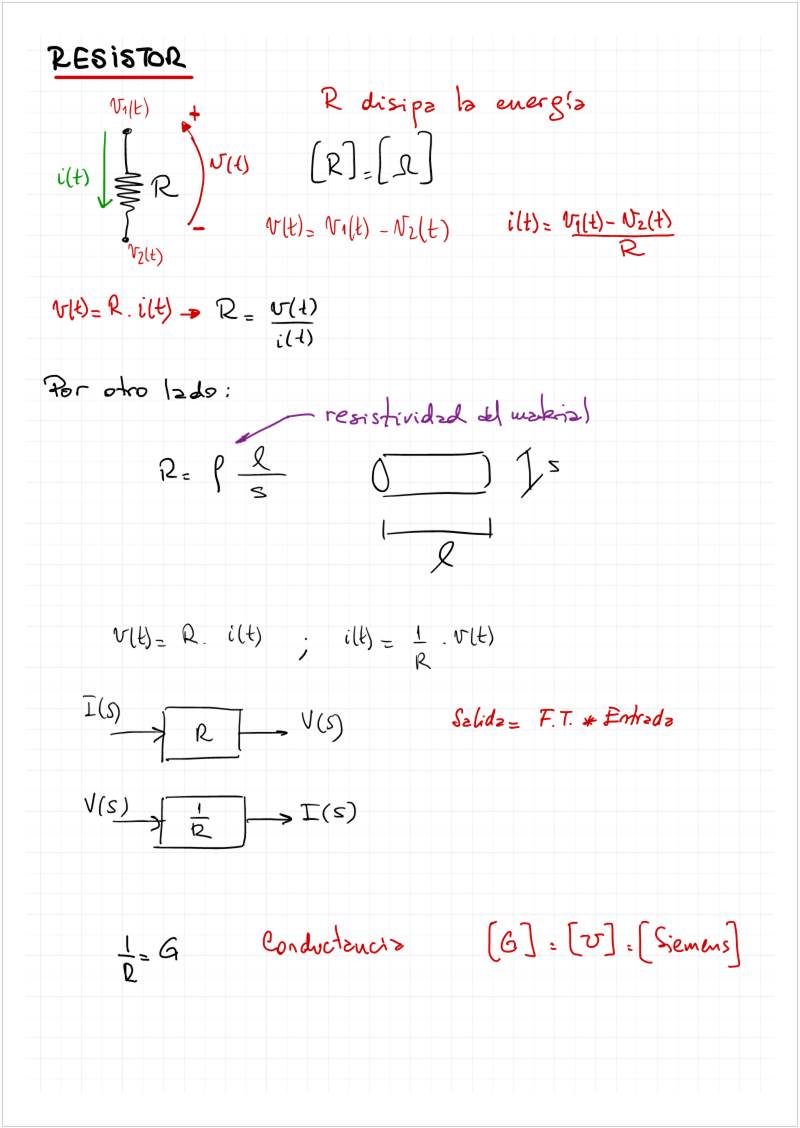

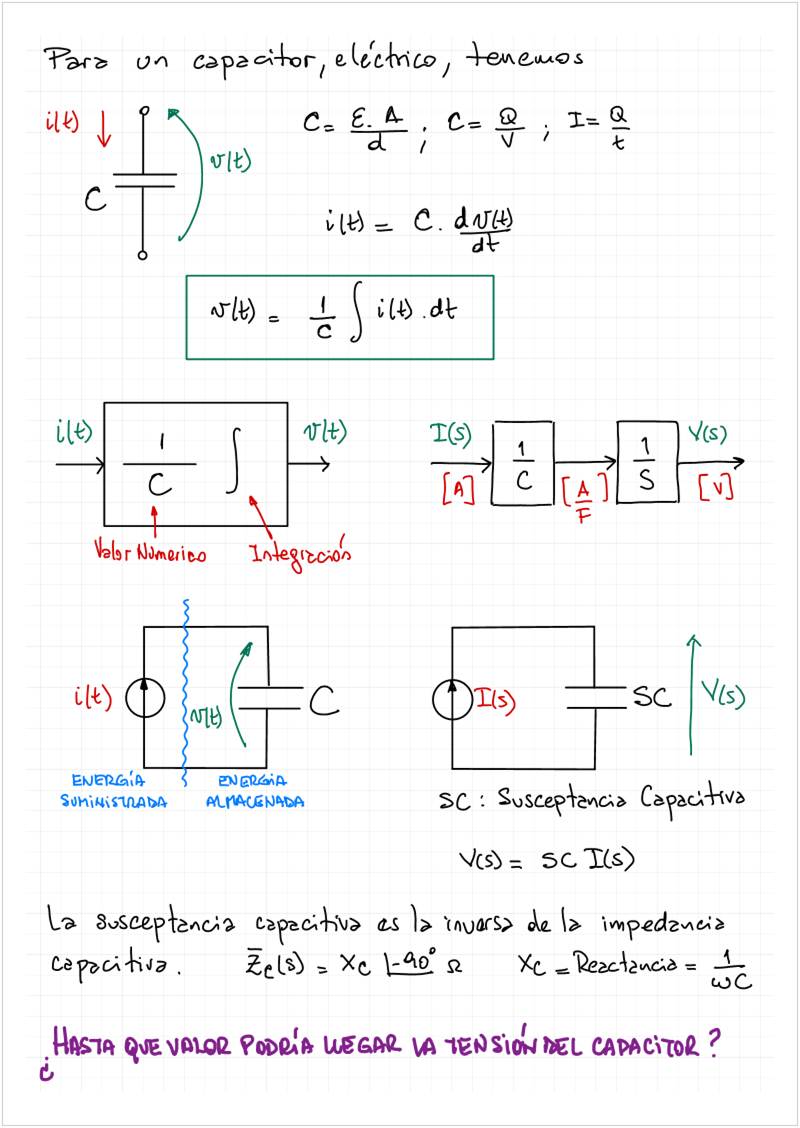

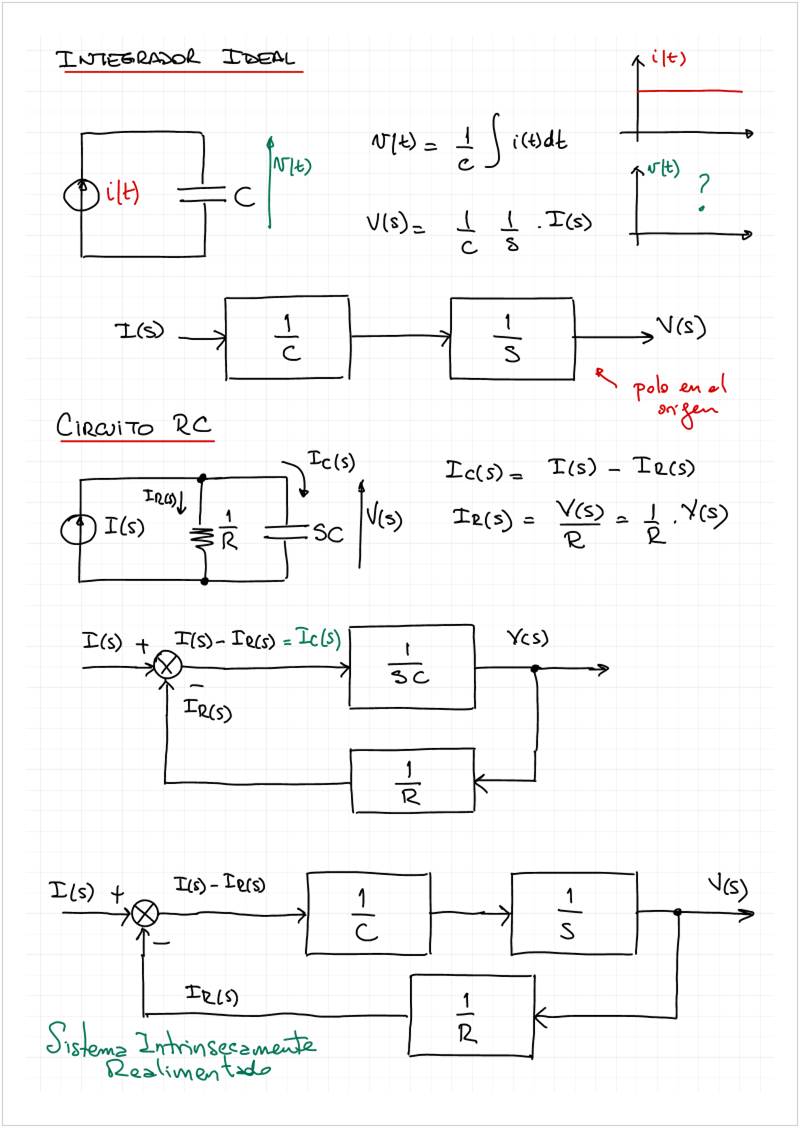

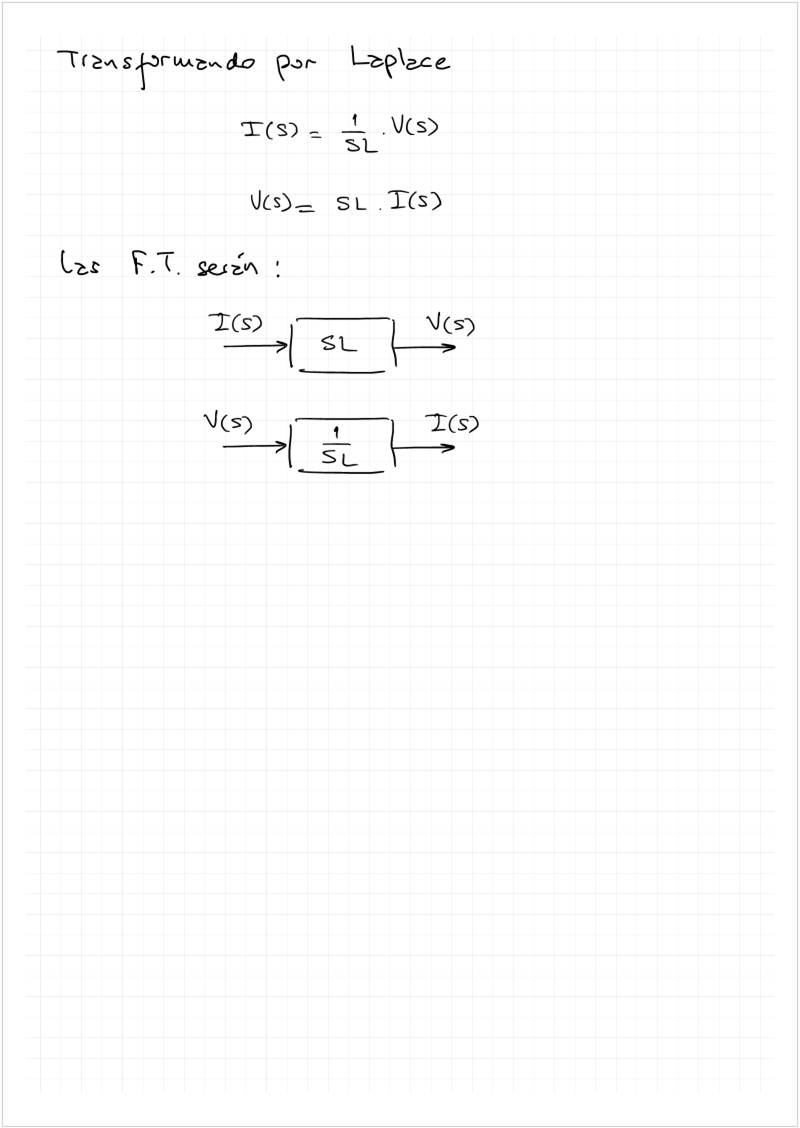

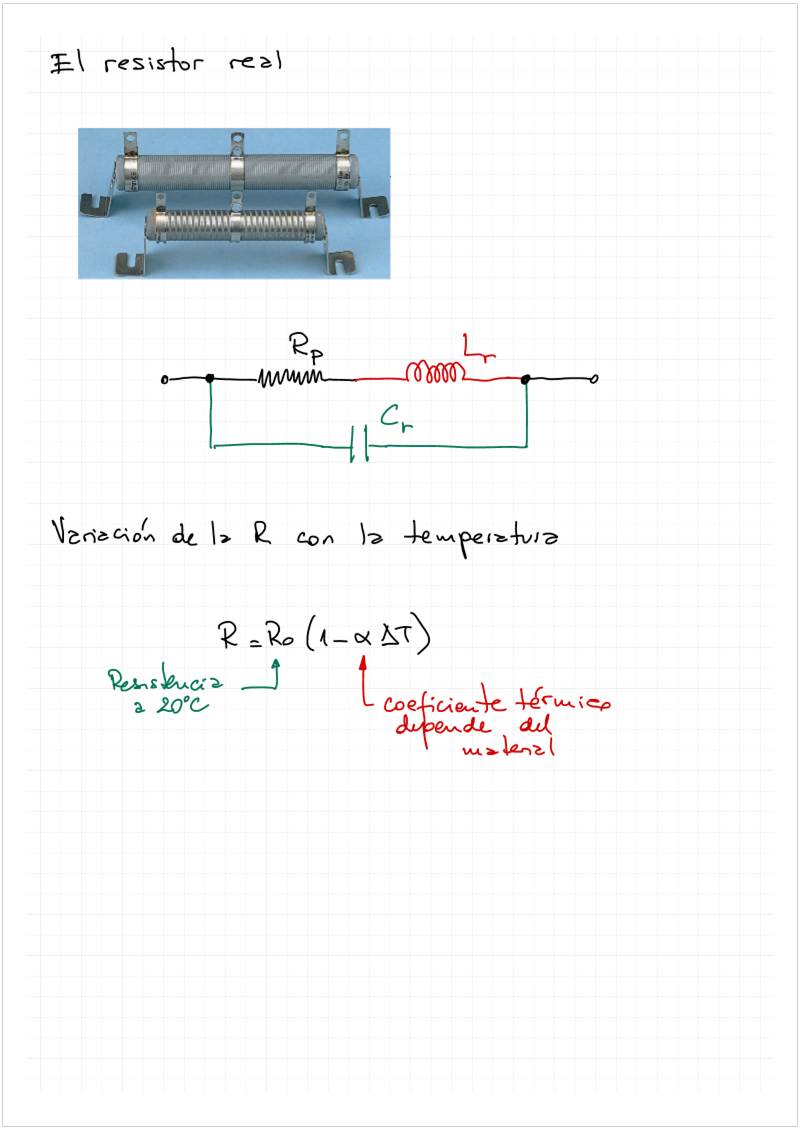

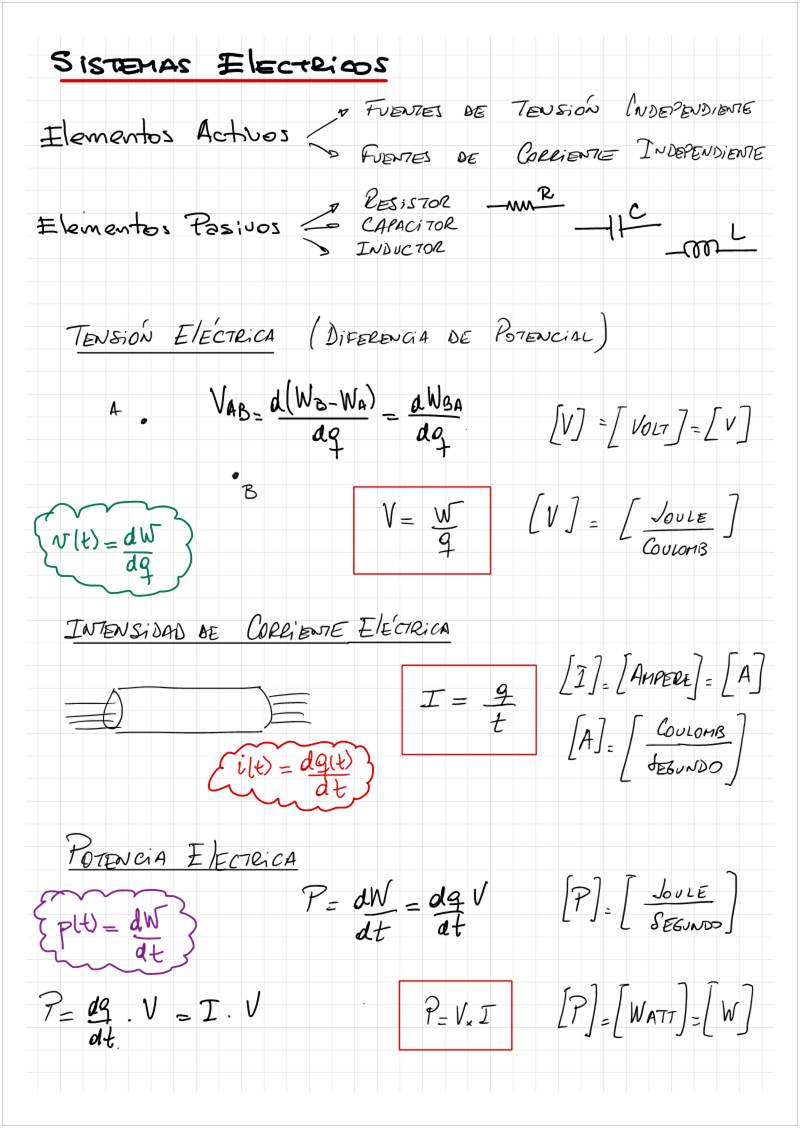

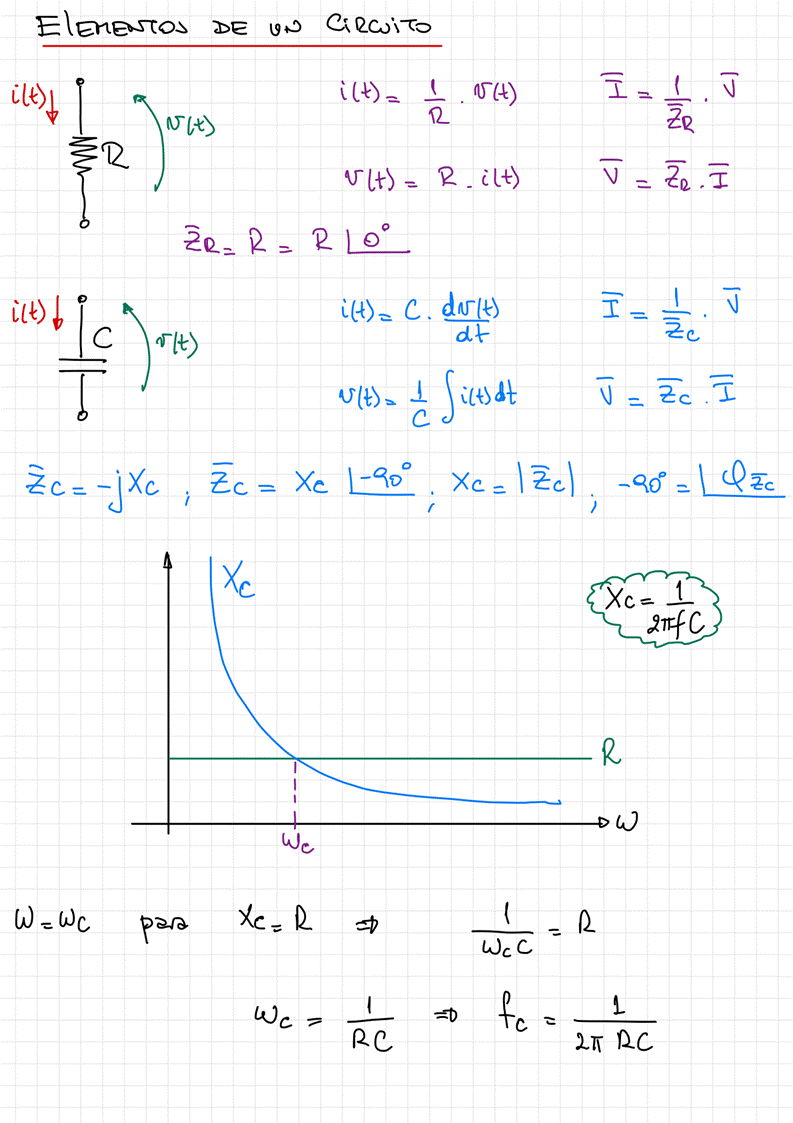

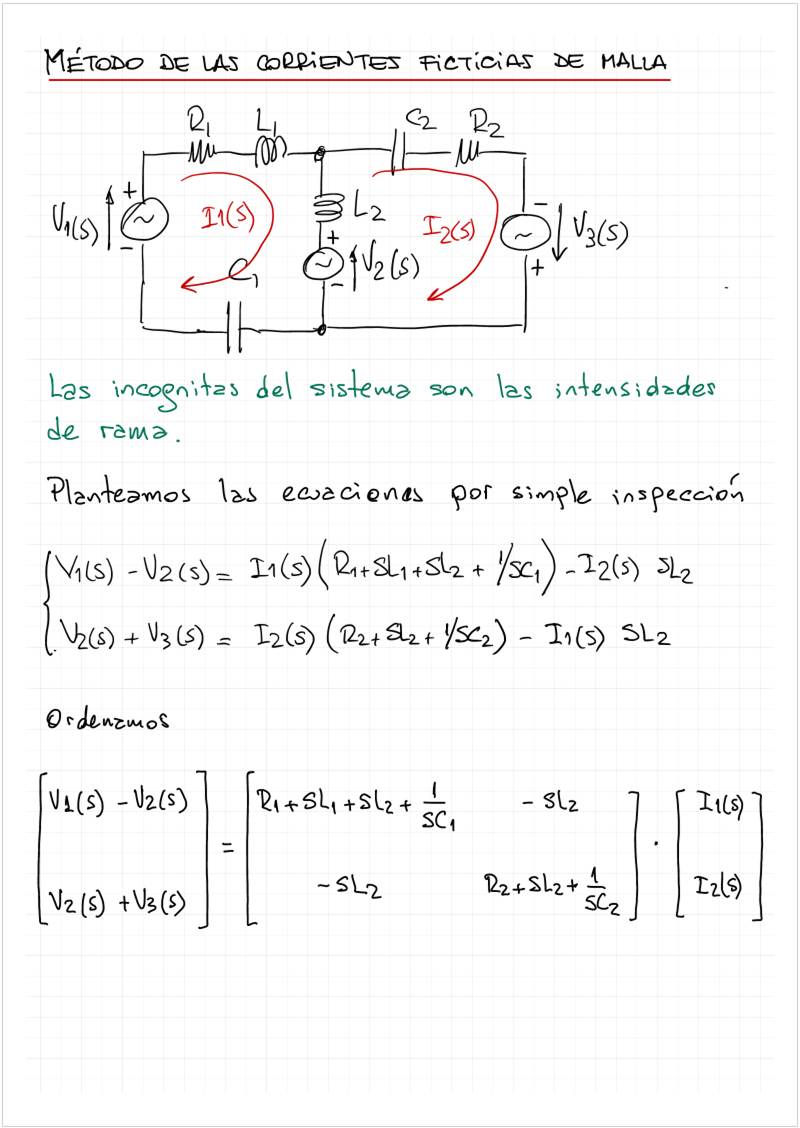

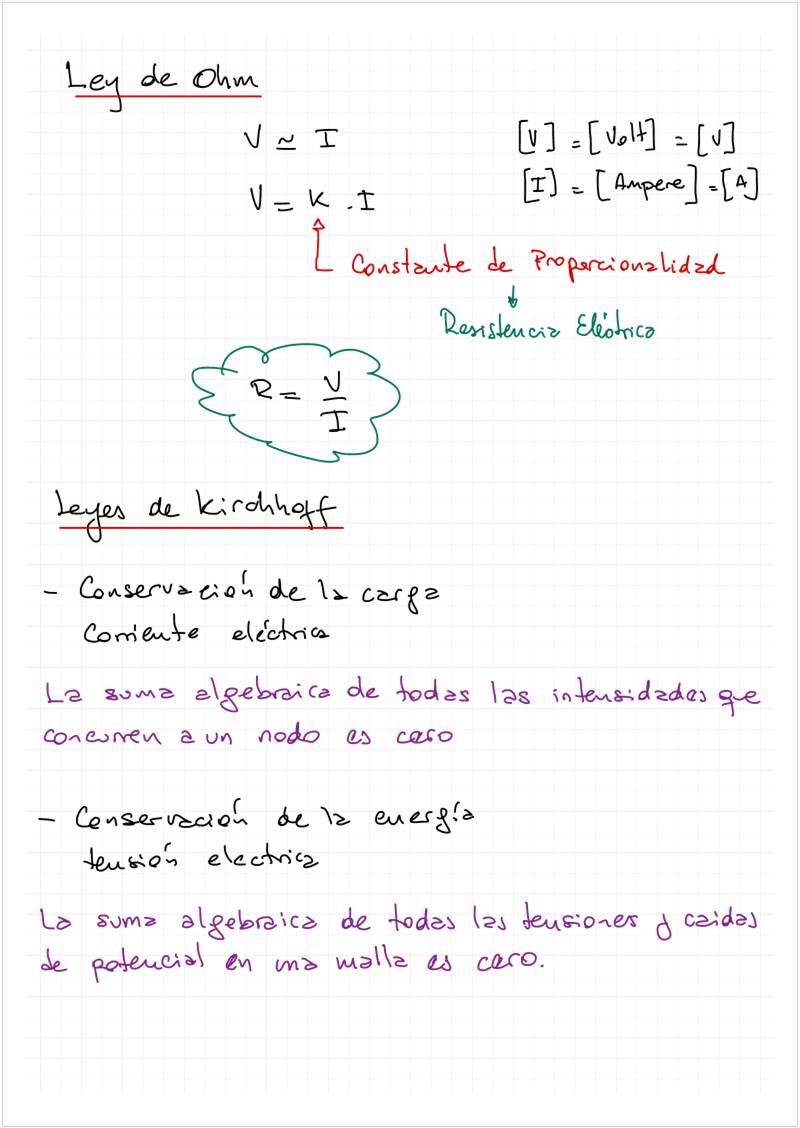

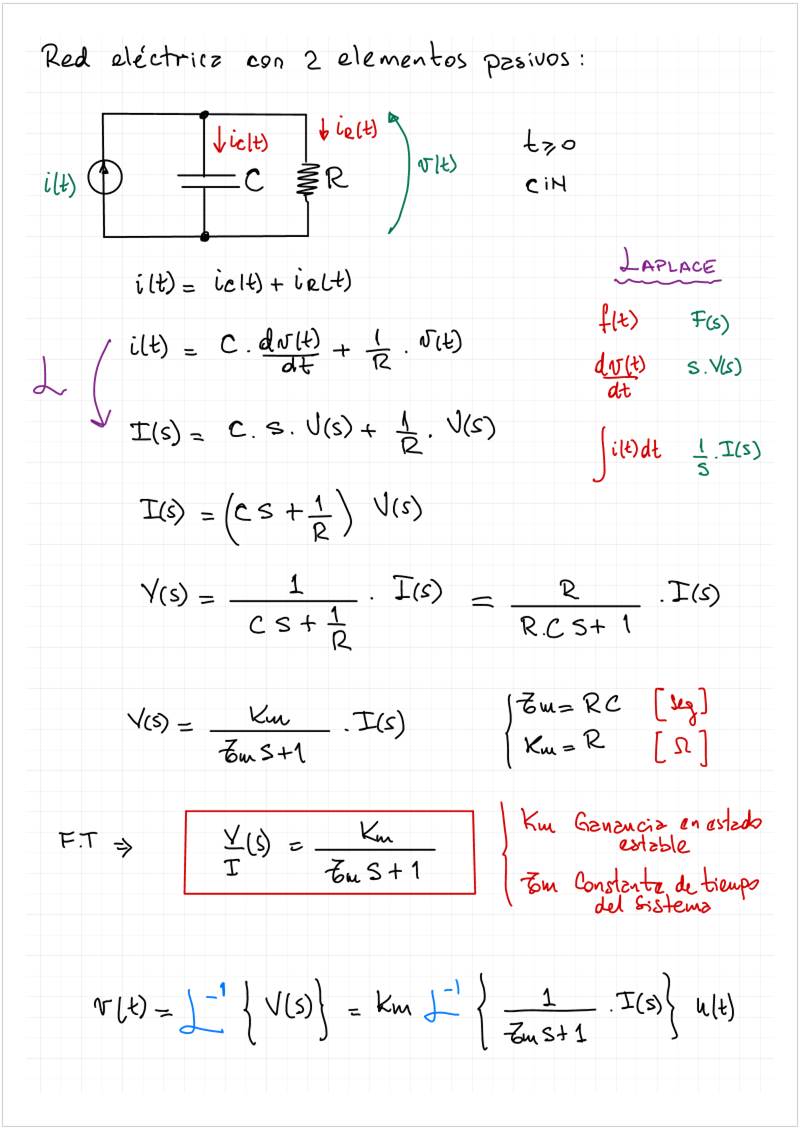

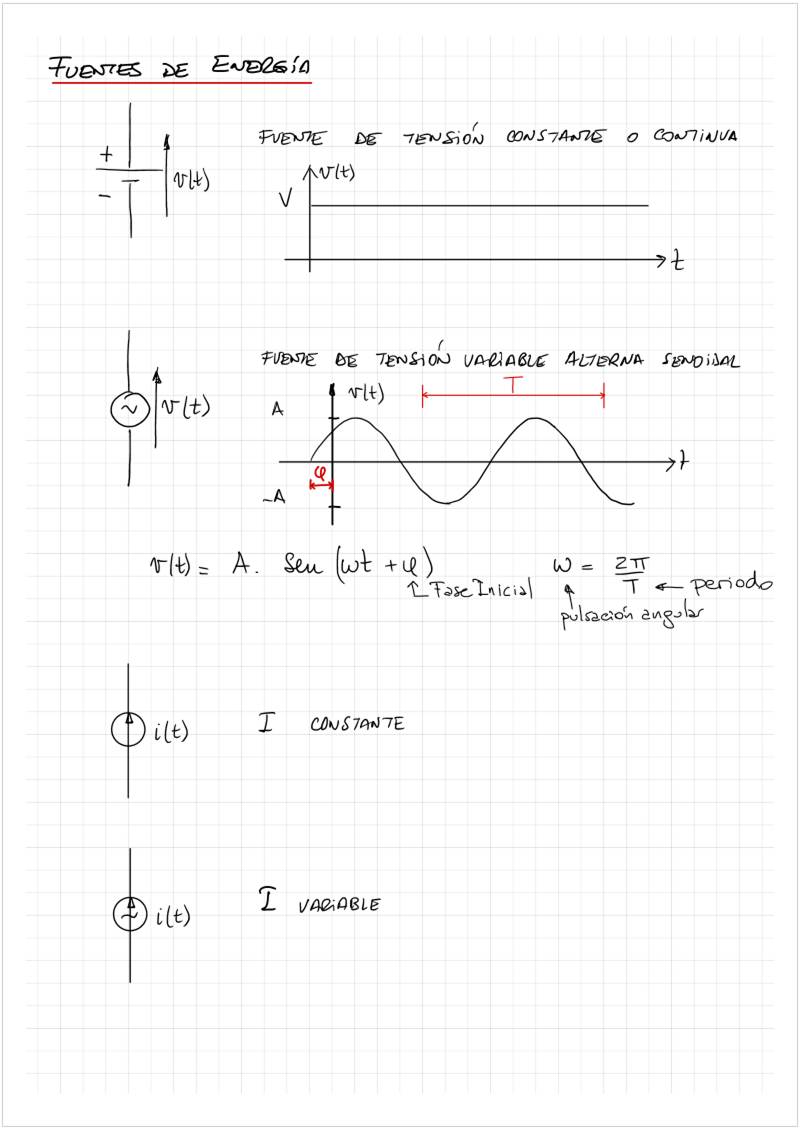

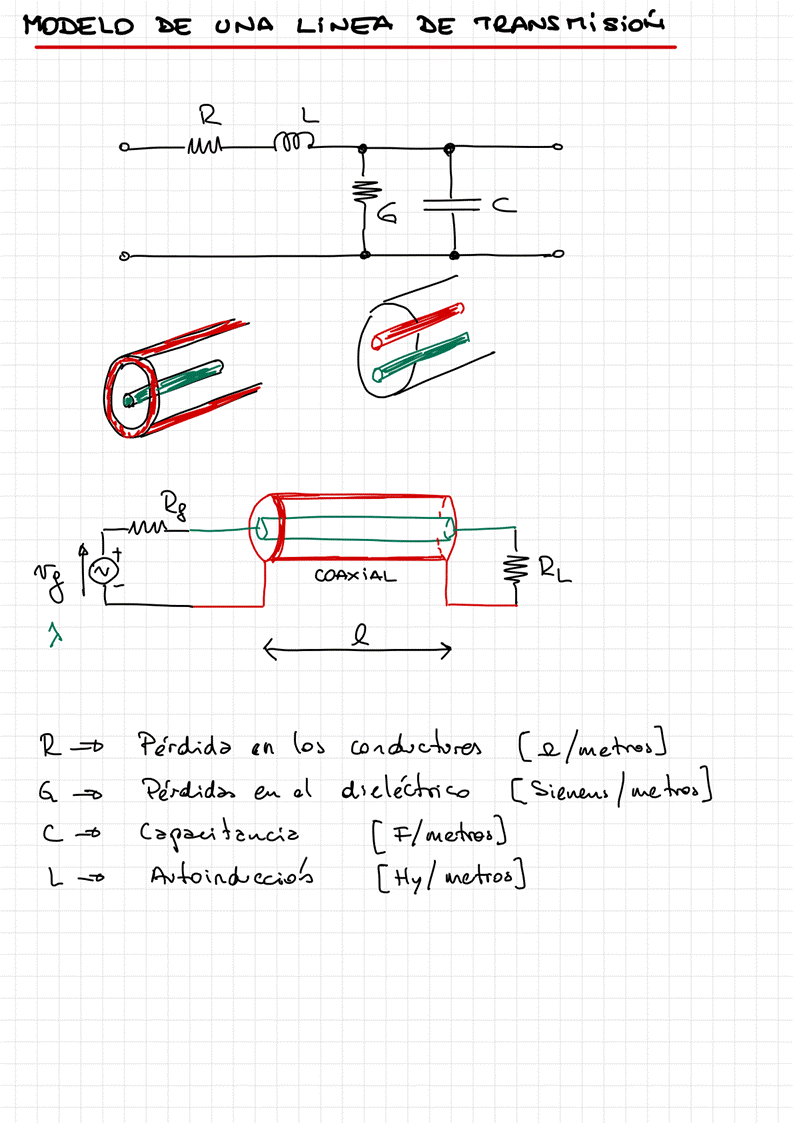

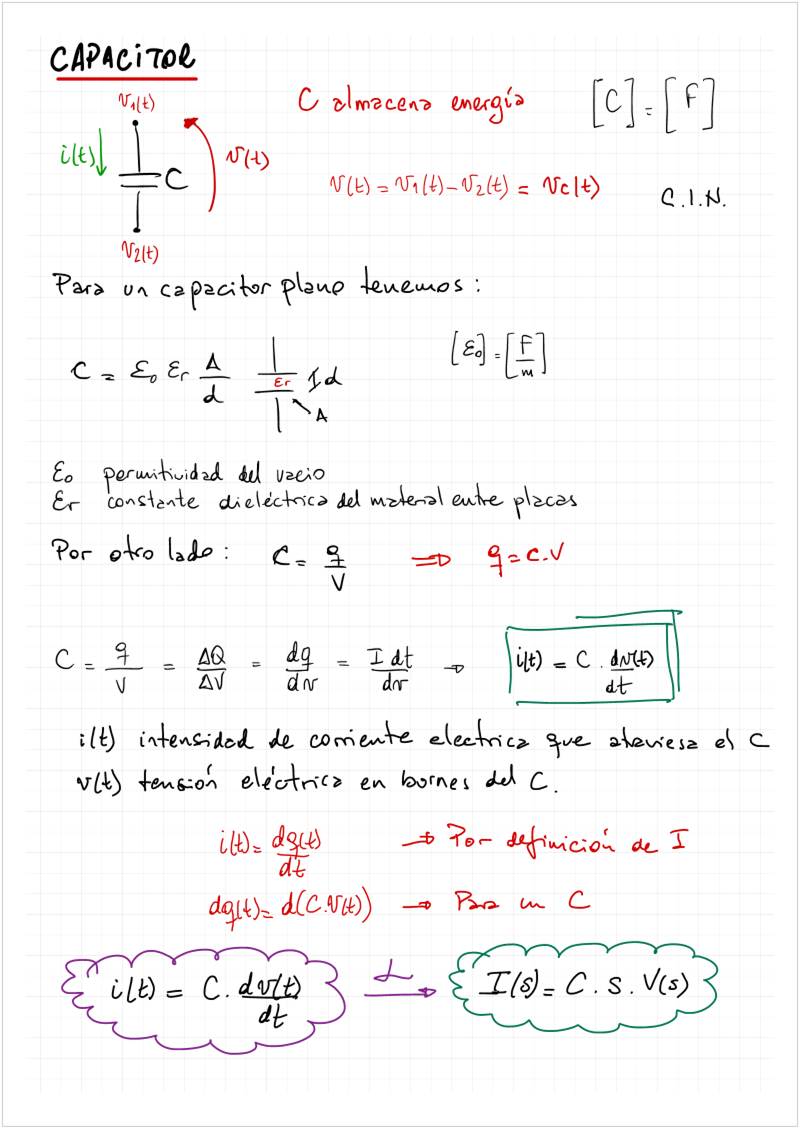

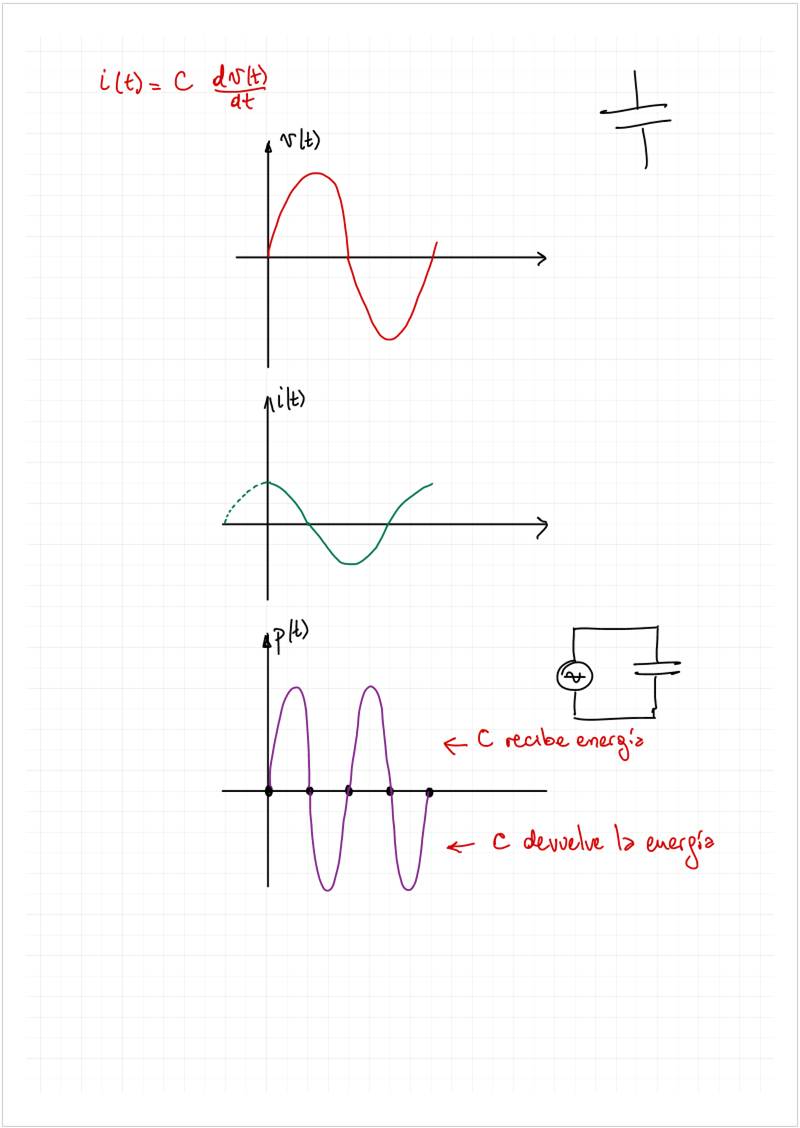

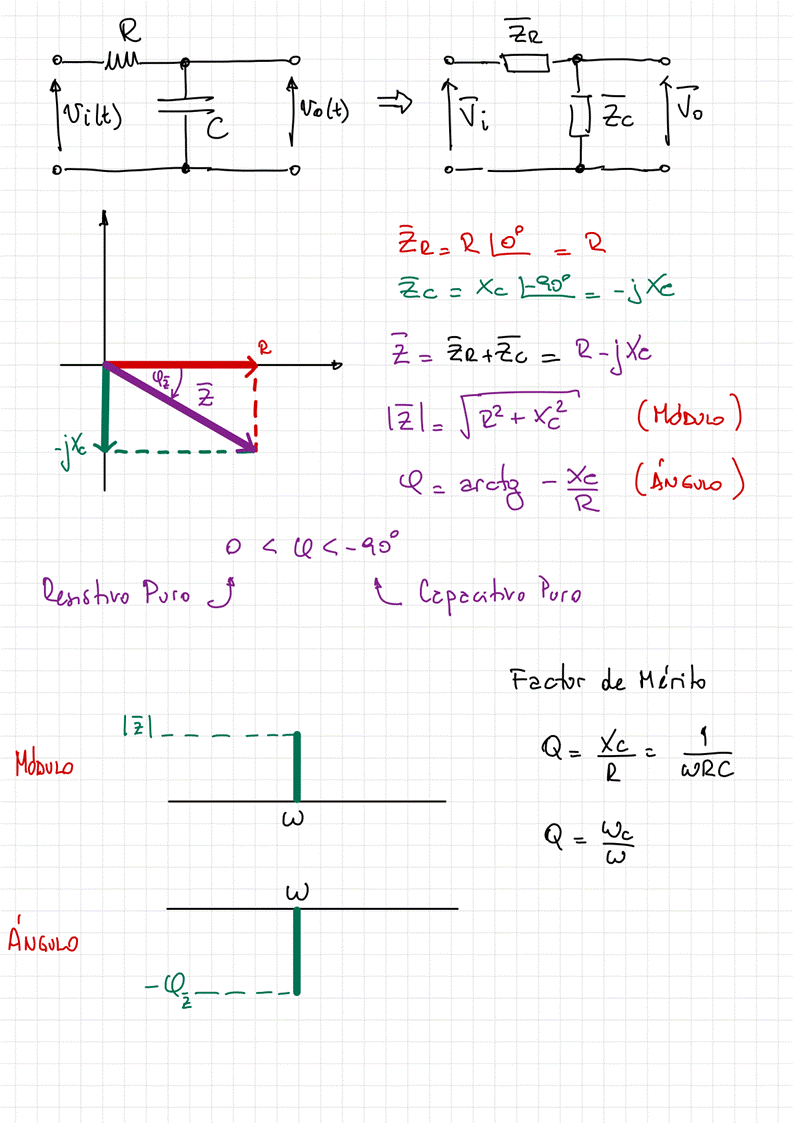

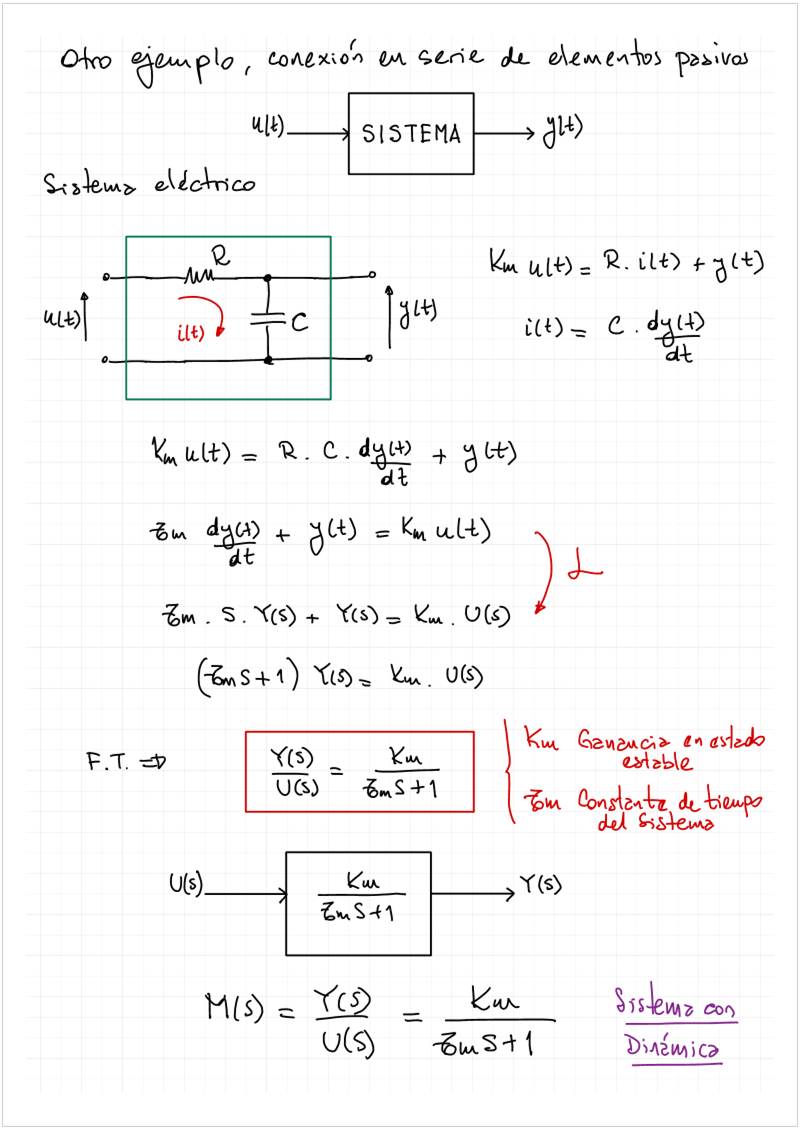

2.1.0 Sistemas Electricos V2022
Thursday, April 13, 2023
5:50 PM
<<2.1.0
Sistemas Electricos V2022.pdf>>

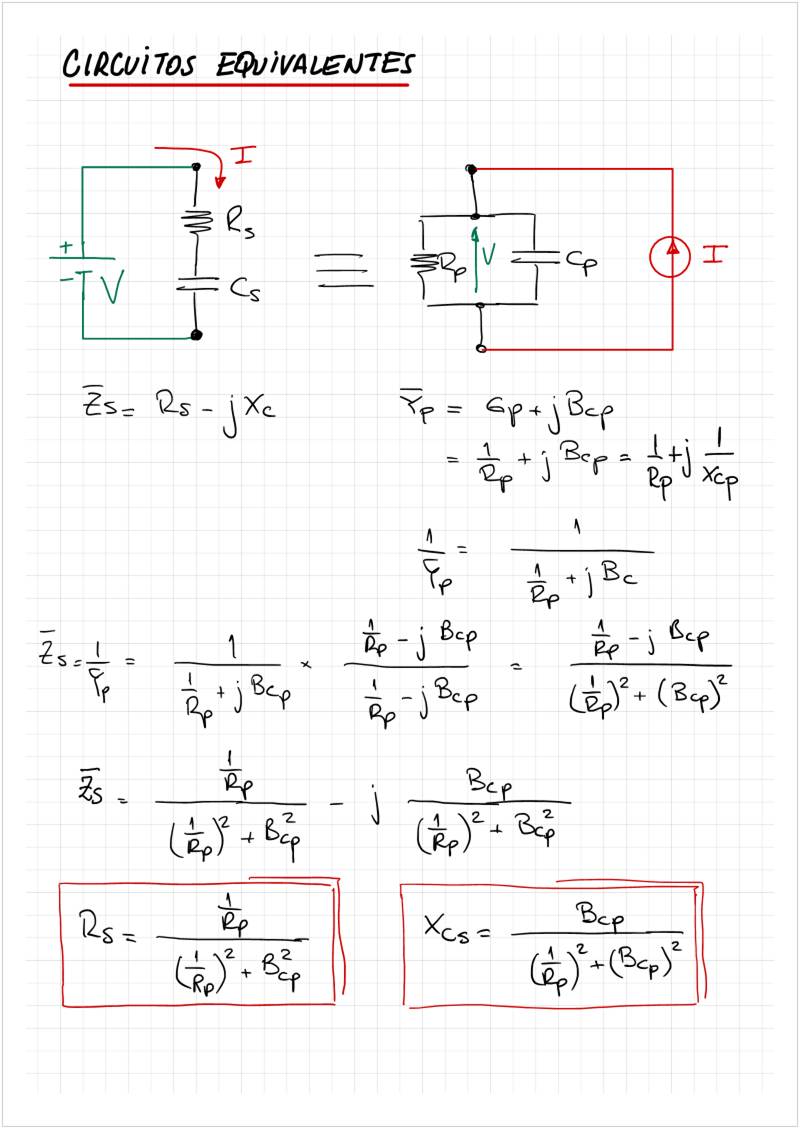

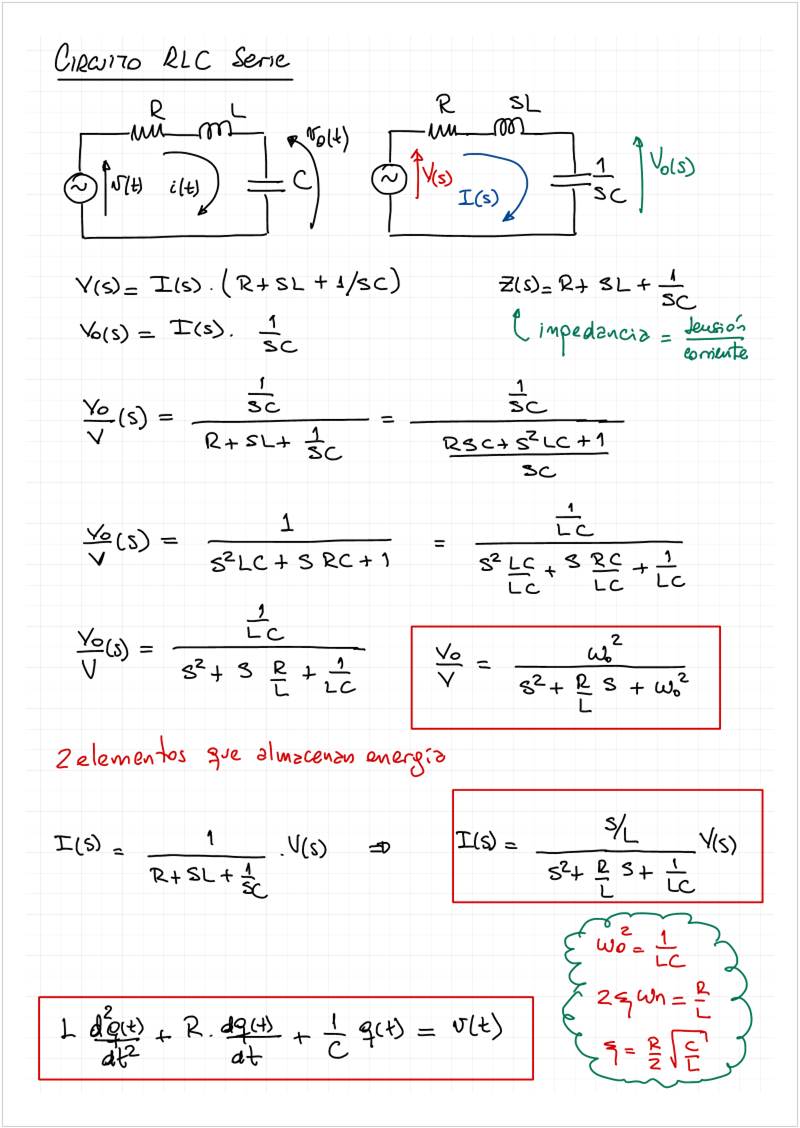

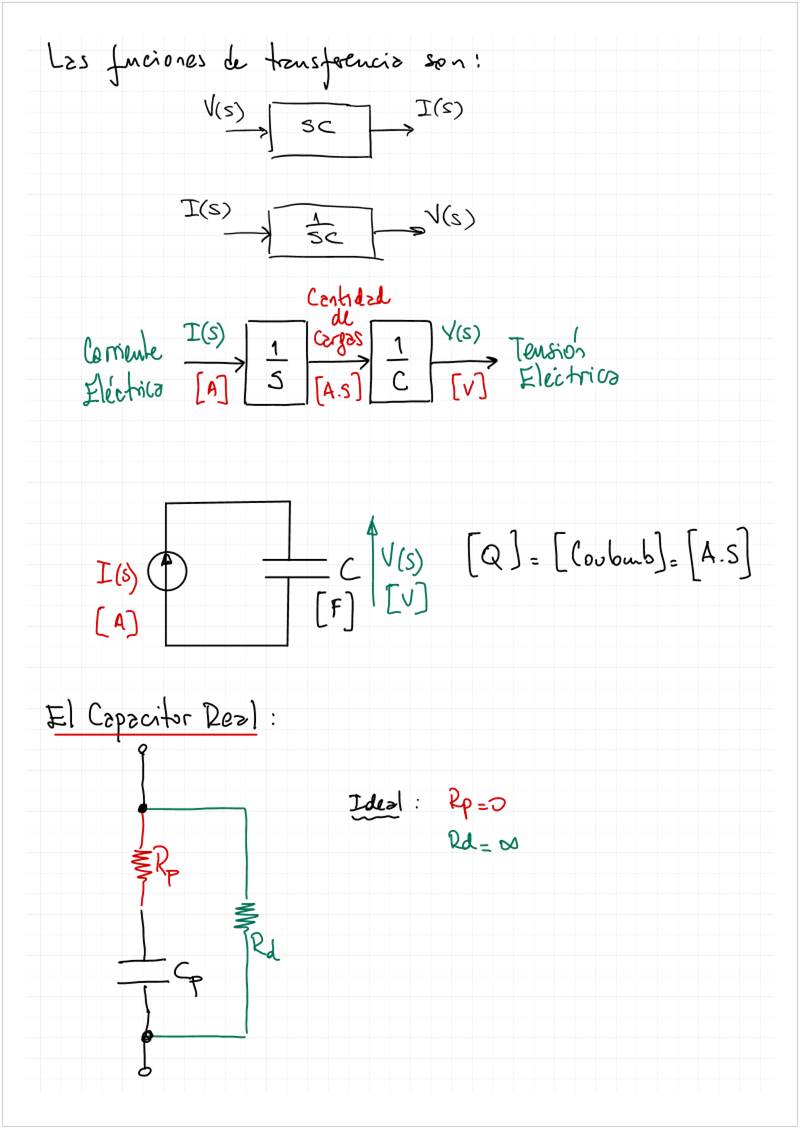

2.1.1 Sistemas Electricos V2022
Thursday, April 13, 2023
5:50 PM
<<2.1.1
Sistemas Electricos V2022.pdf>>
2.1.2 Sistemas Electricos V2022
Thursday, April 13, 2023
5:51 PM
<<2.1.2
Sistemas Electricos V2022.pdf>>
2.1.3 Sistemas Electricos V2022
Thursday, April 13, 2023
5:51 PM
<<2.1.3
Sistemas Electricos V2022.pdf>>
2.1.4 Sistemas Electricos V2022
Thursday, April 13, 2023
5:45 PM
<<2.1.4
Sistemas Electricos V2022.pdf>>
2.1.5 Sistemas Electricos V2022
Thursday, April 13, 2023
5:45 PM
<<2.1.5
Sistemas Electricos V2022.pdf>>

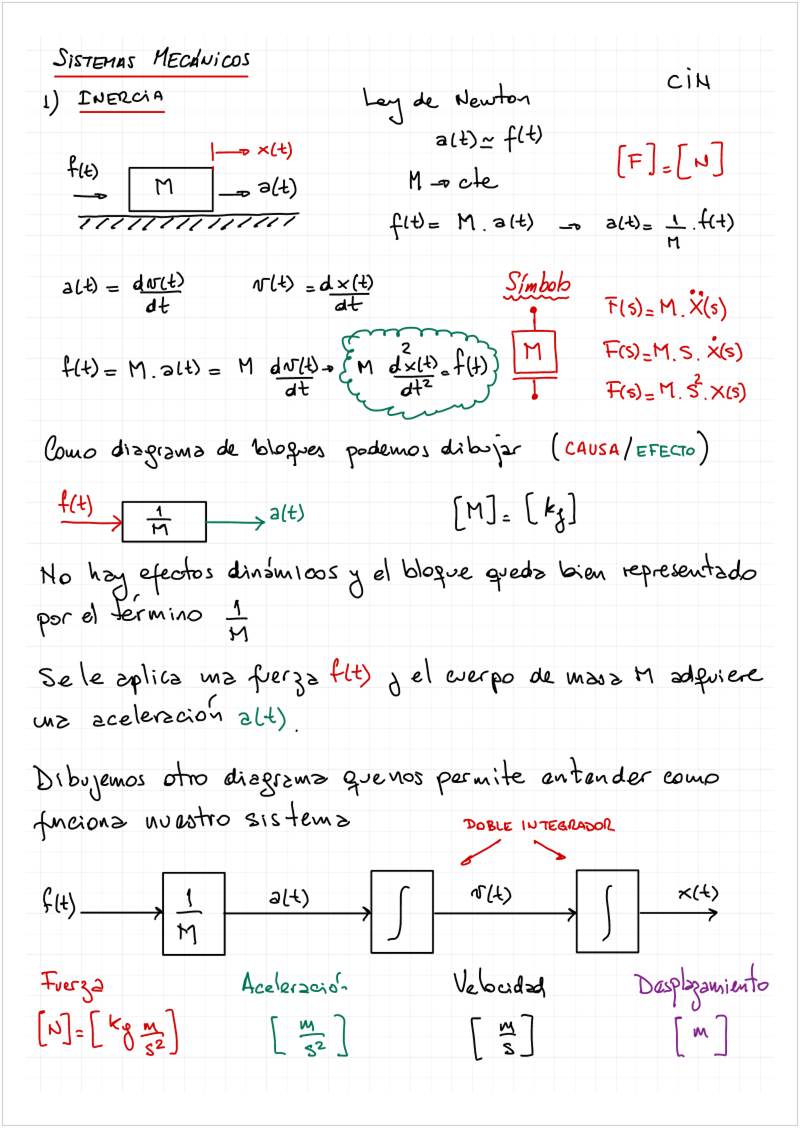

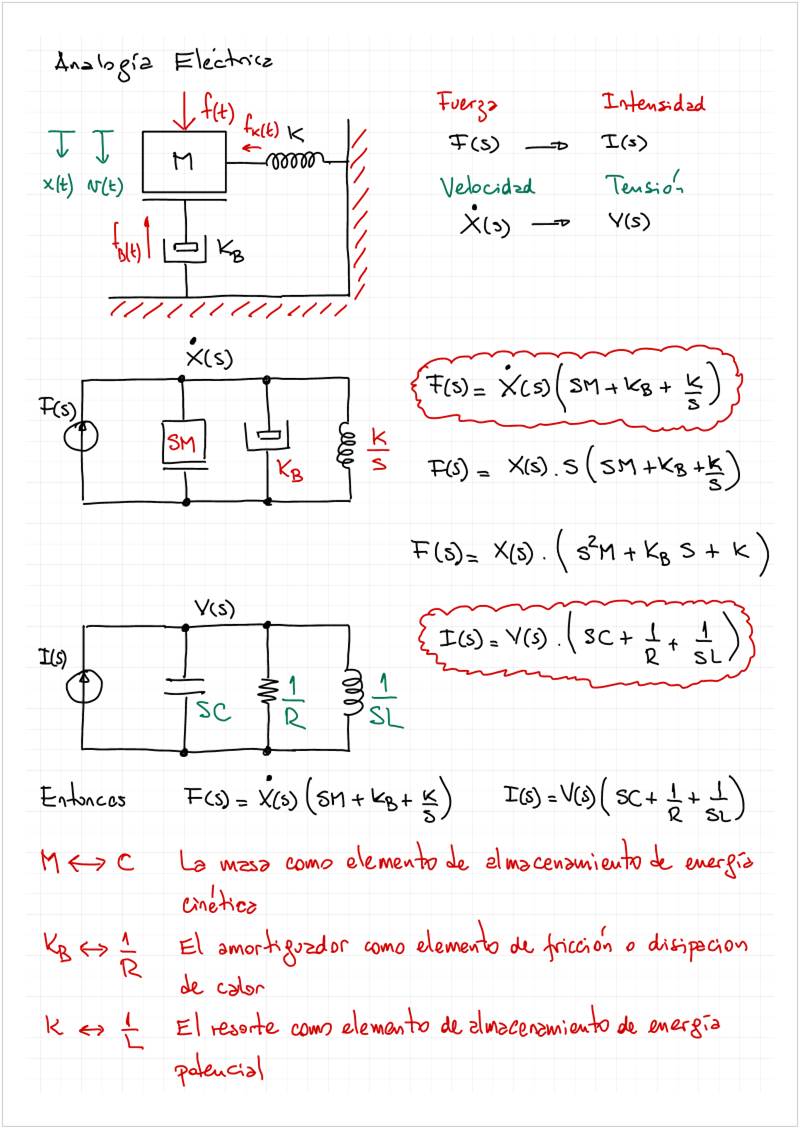

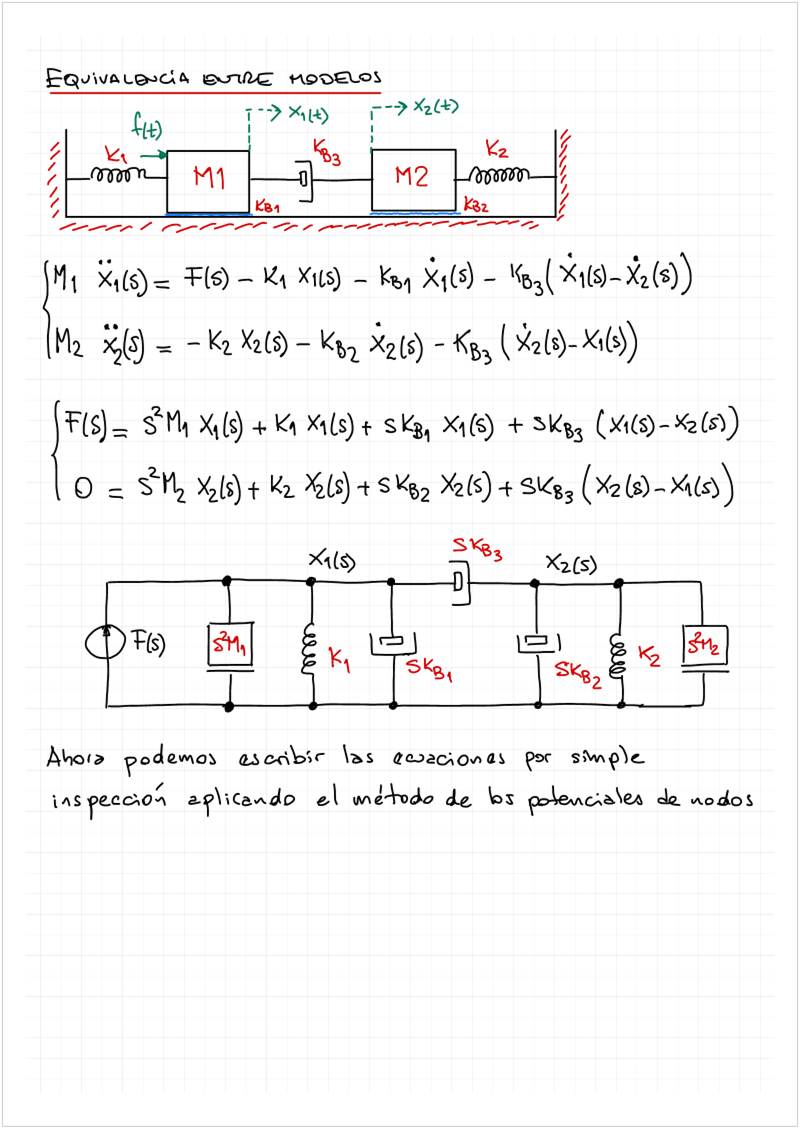

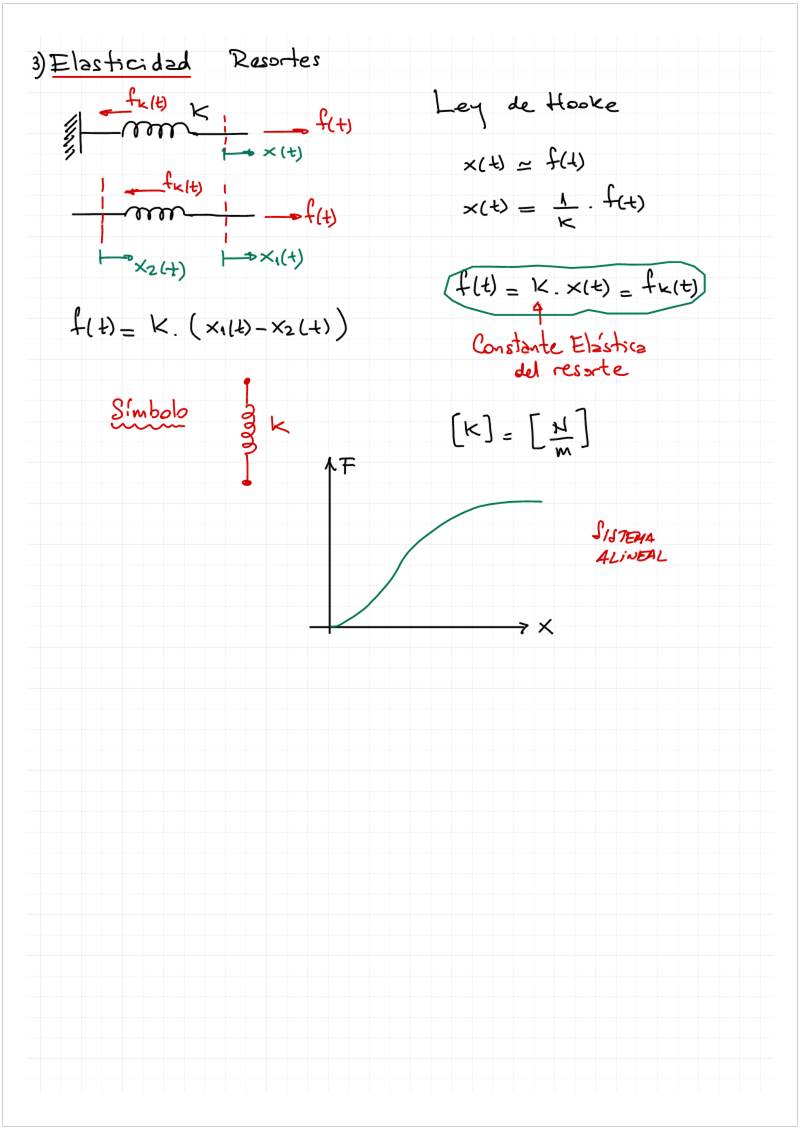

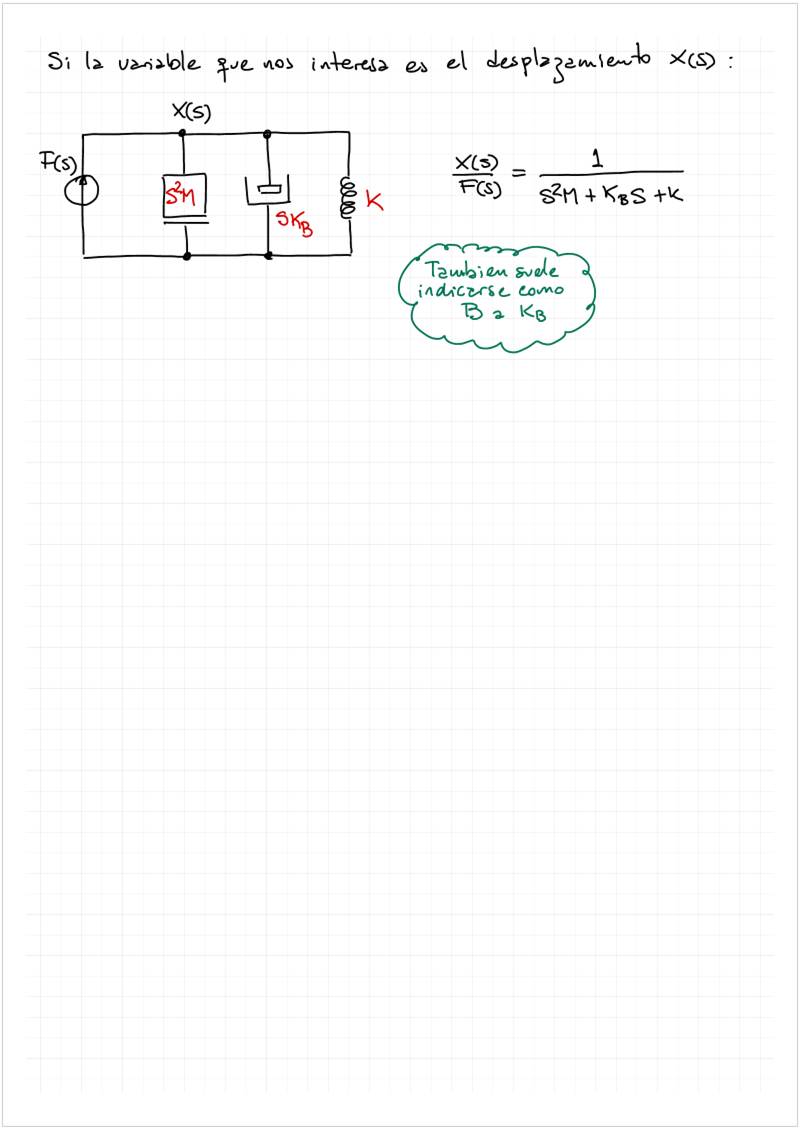

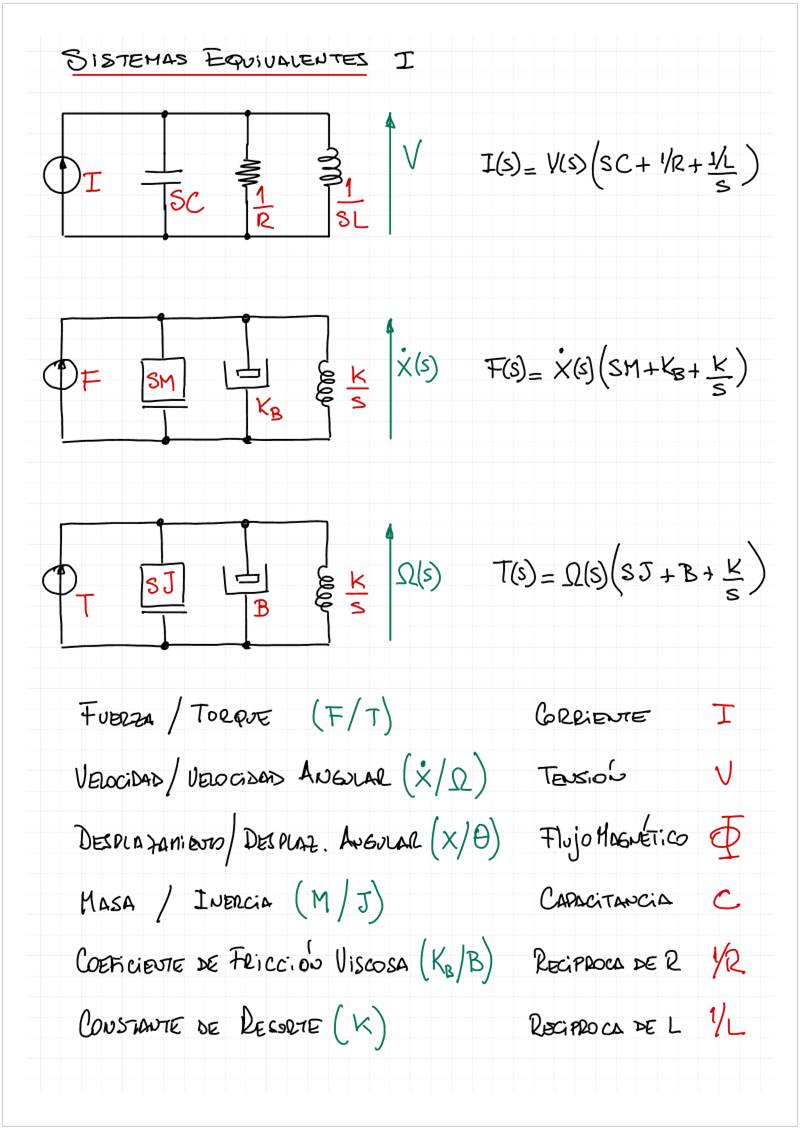

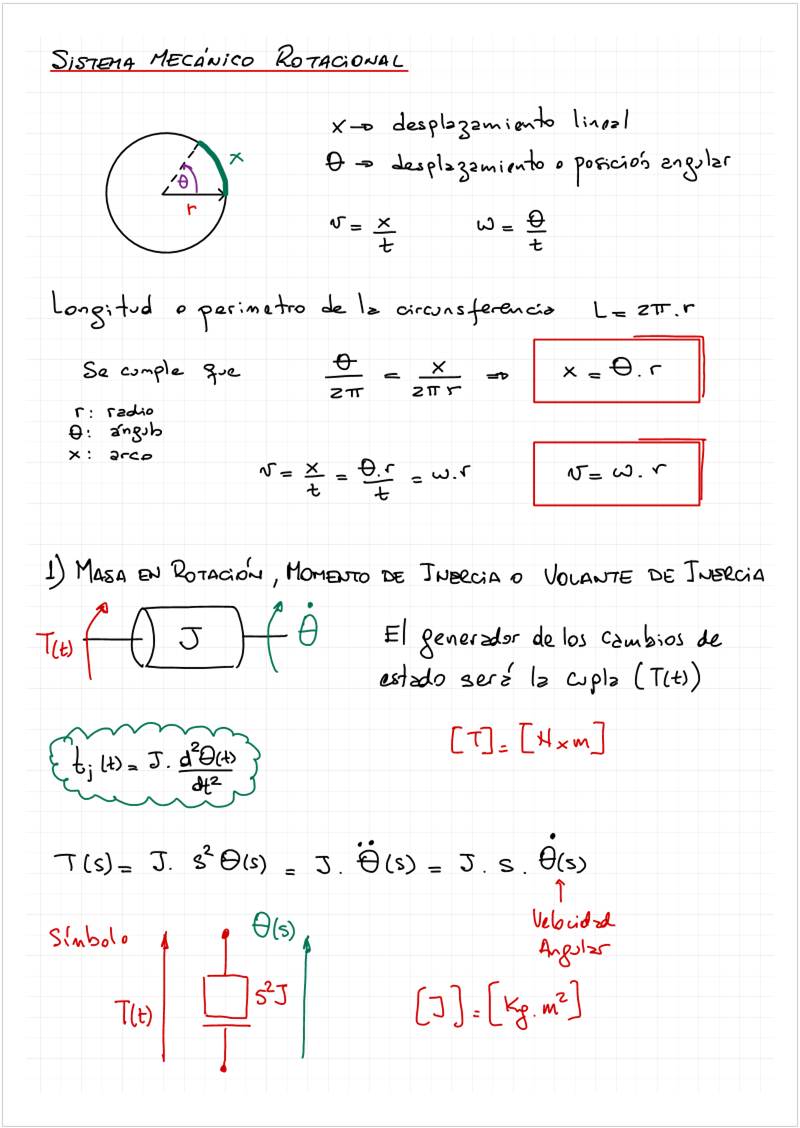

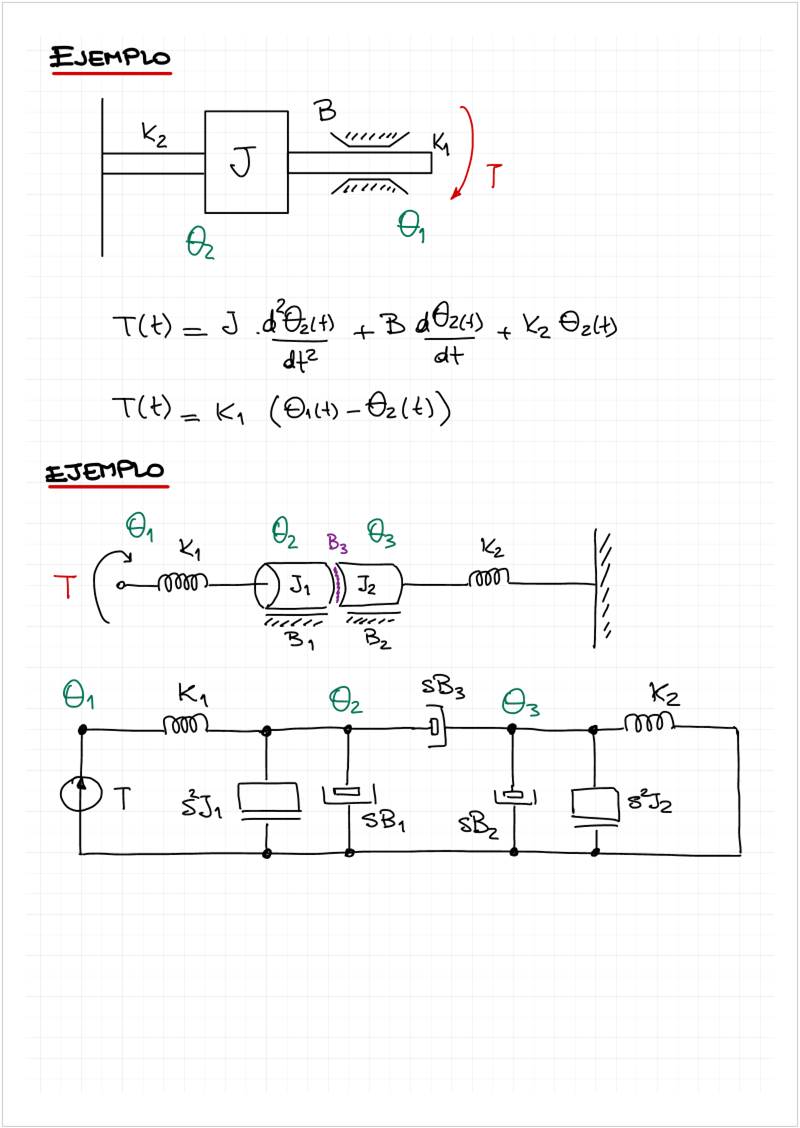

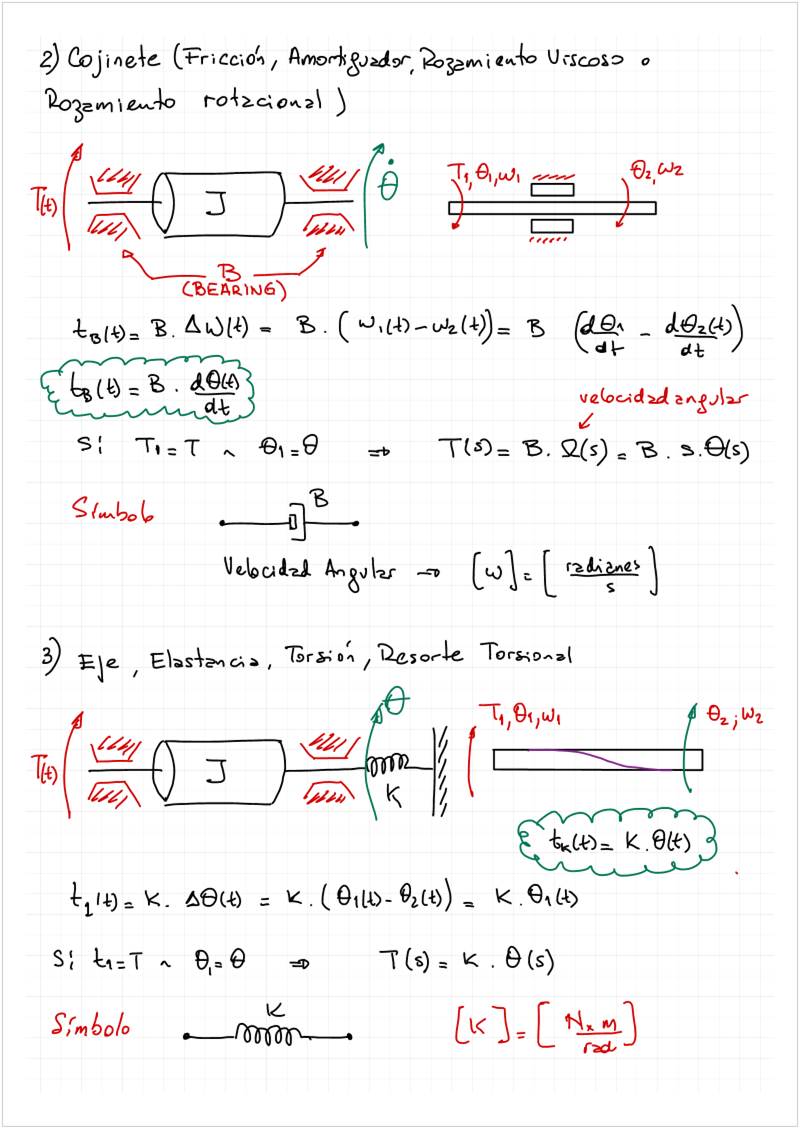

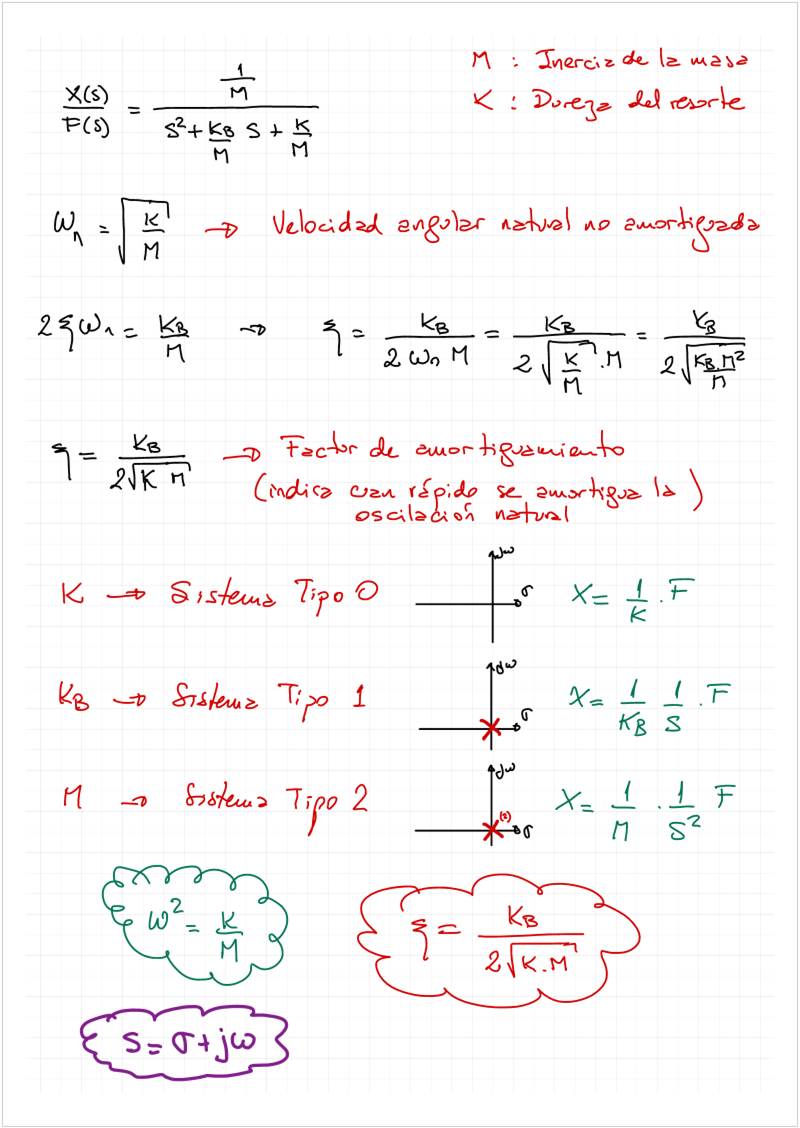

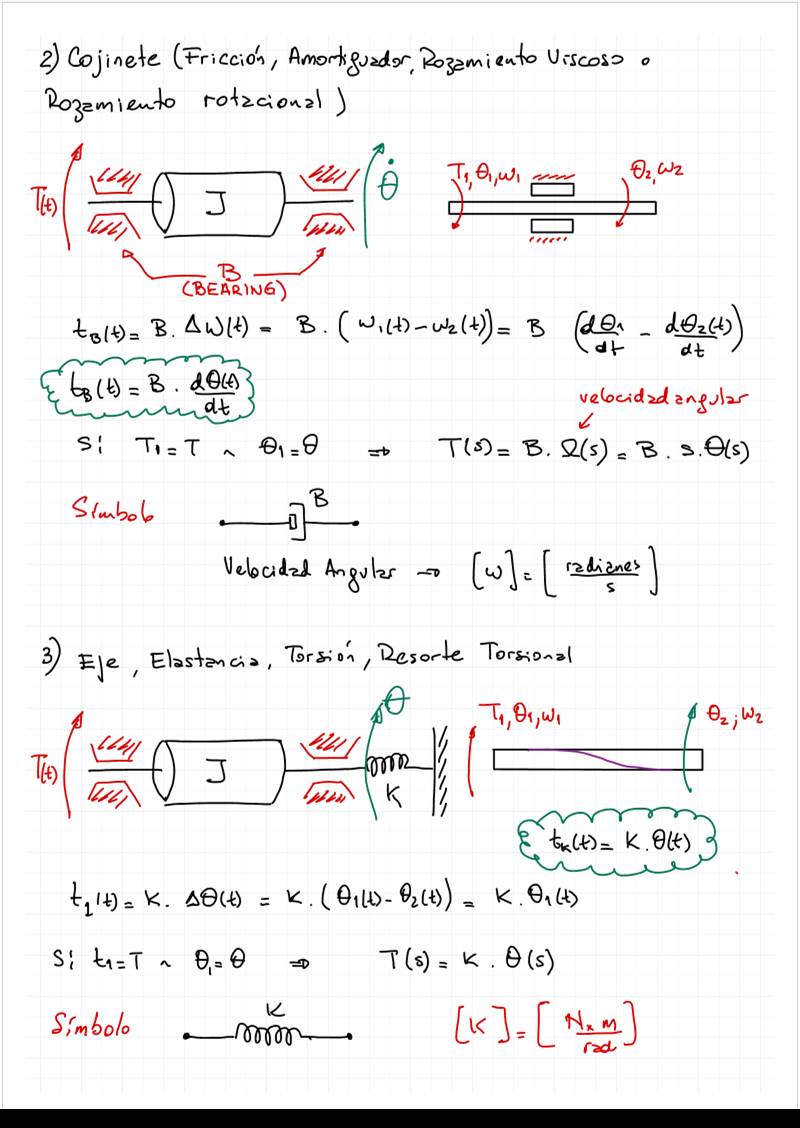

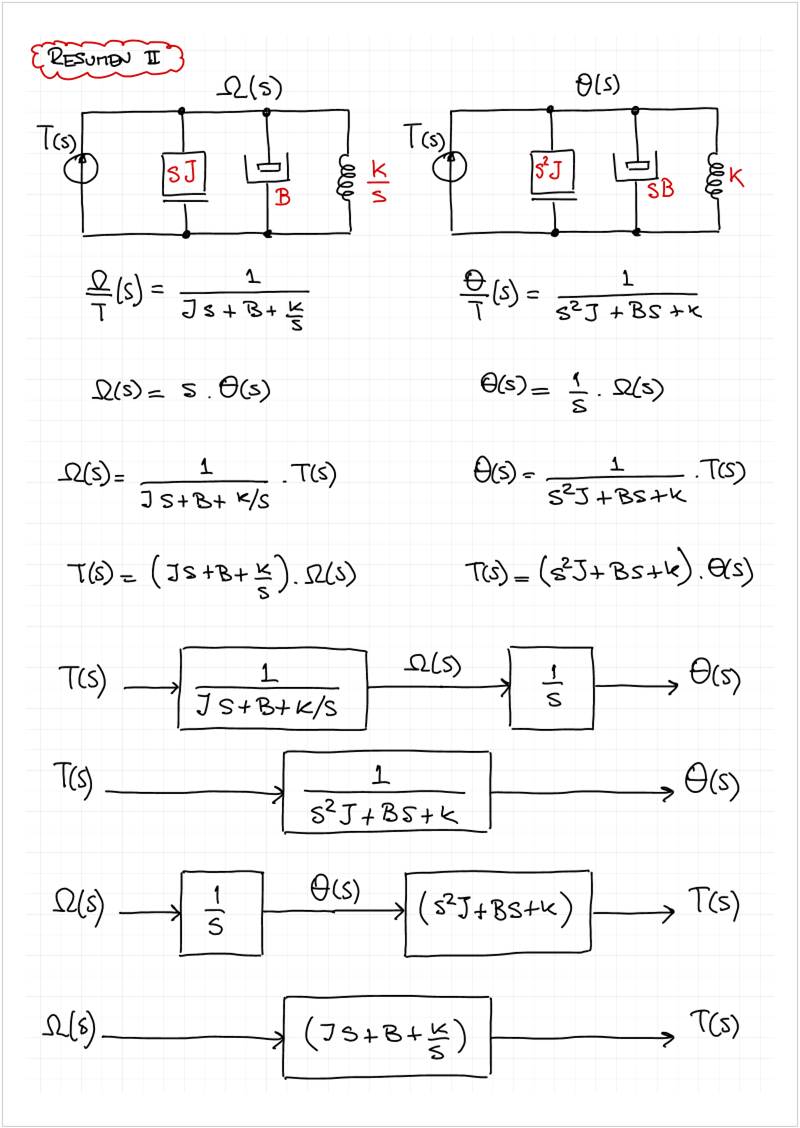

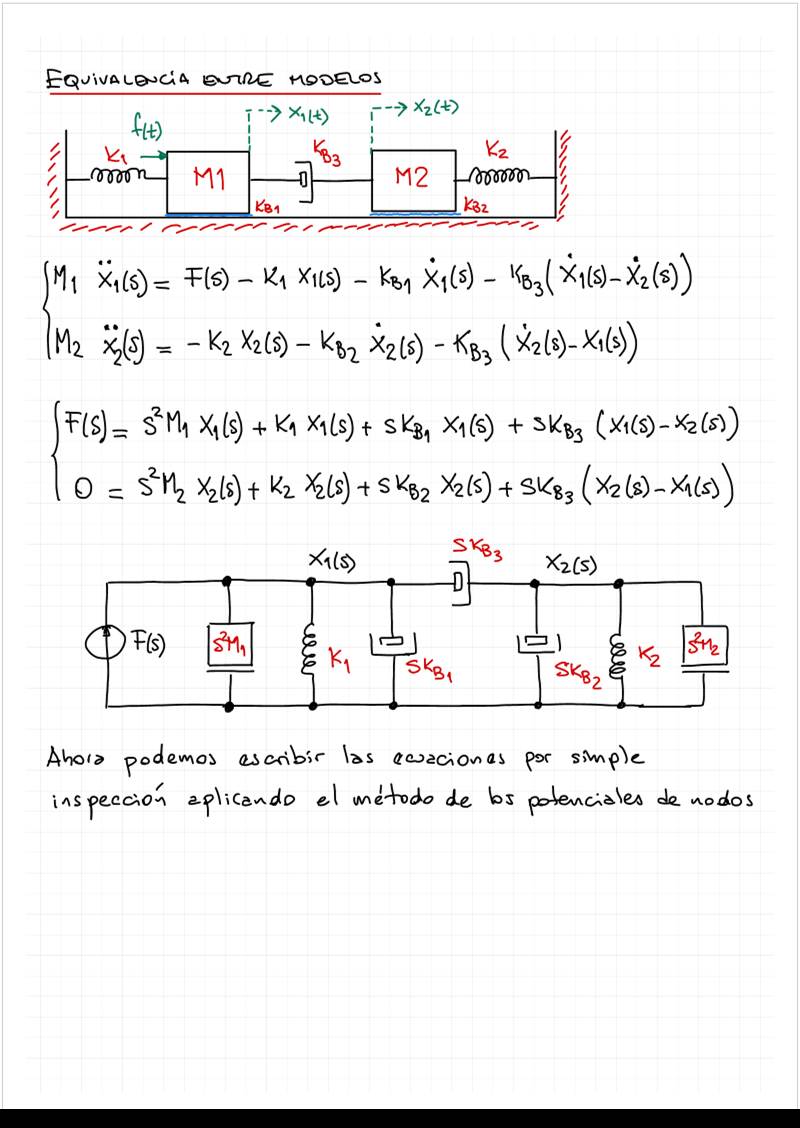

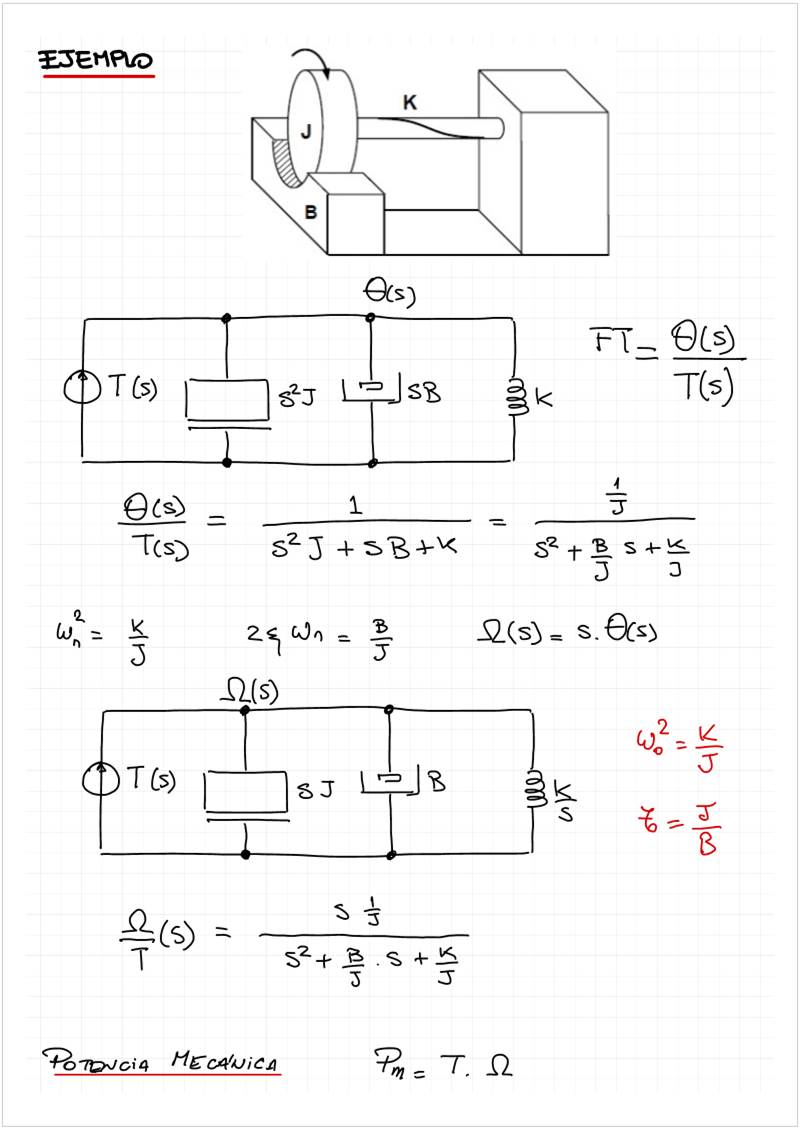

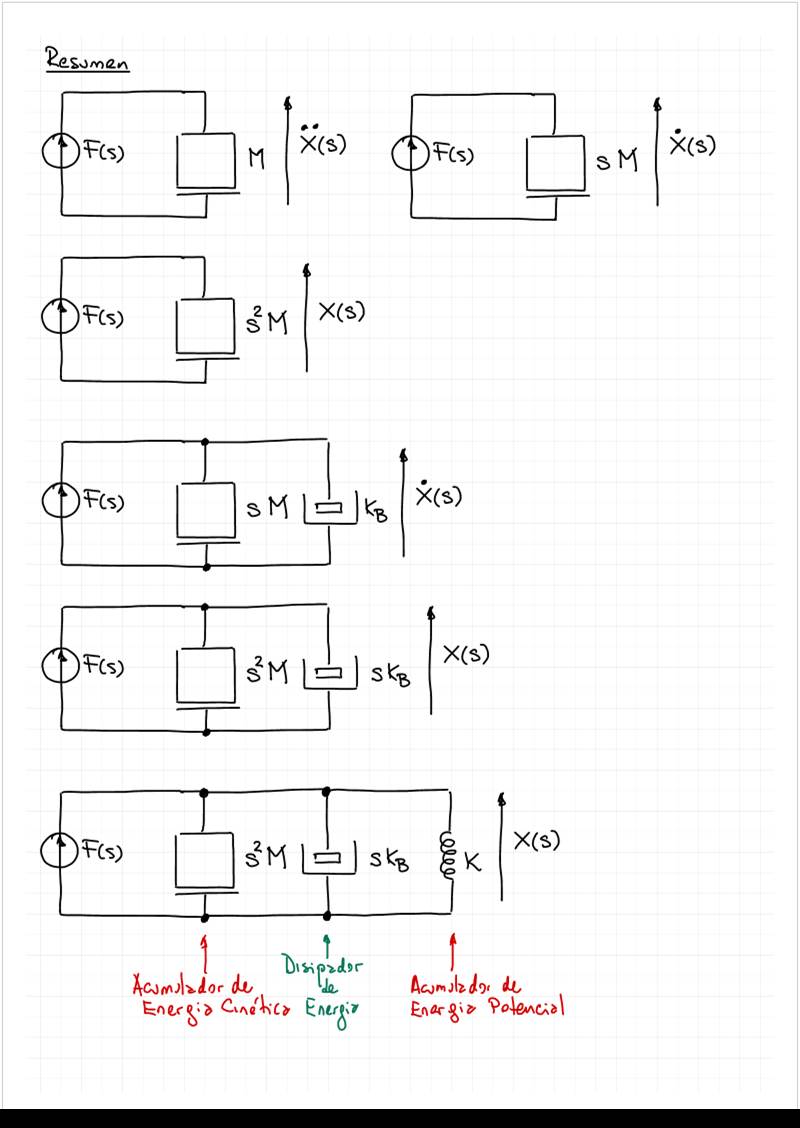

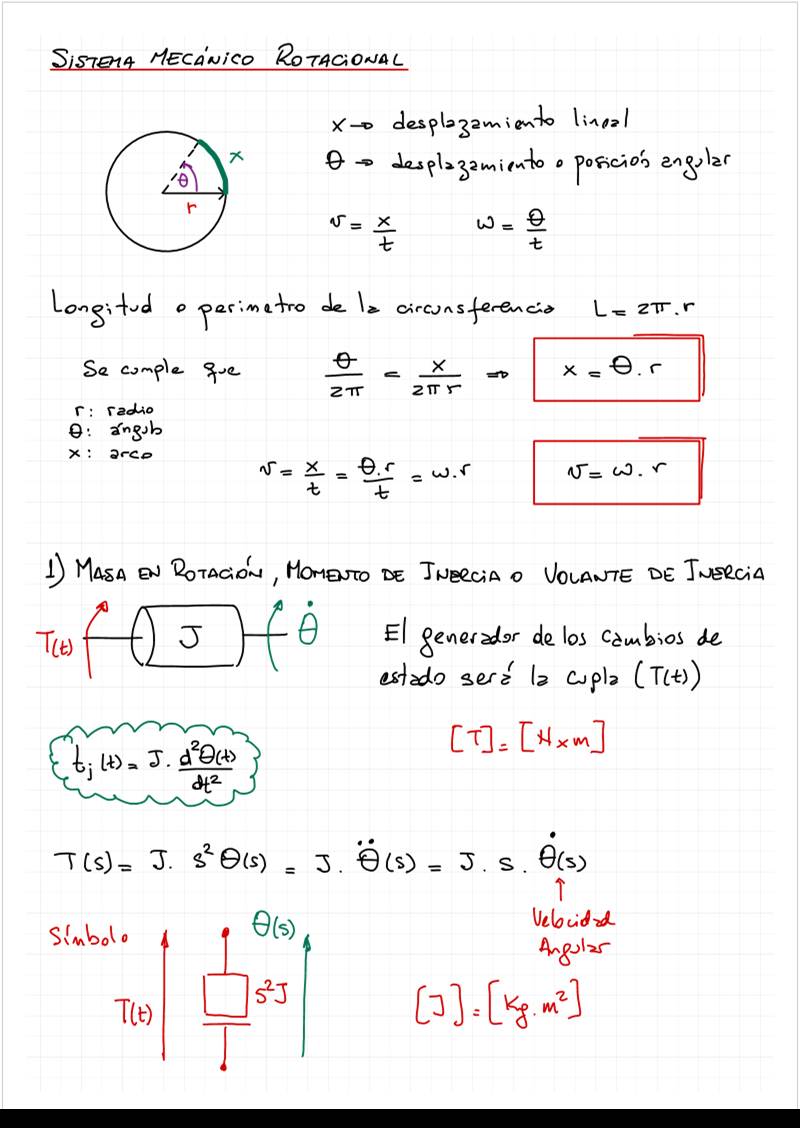

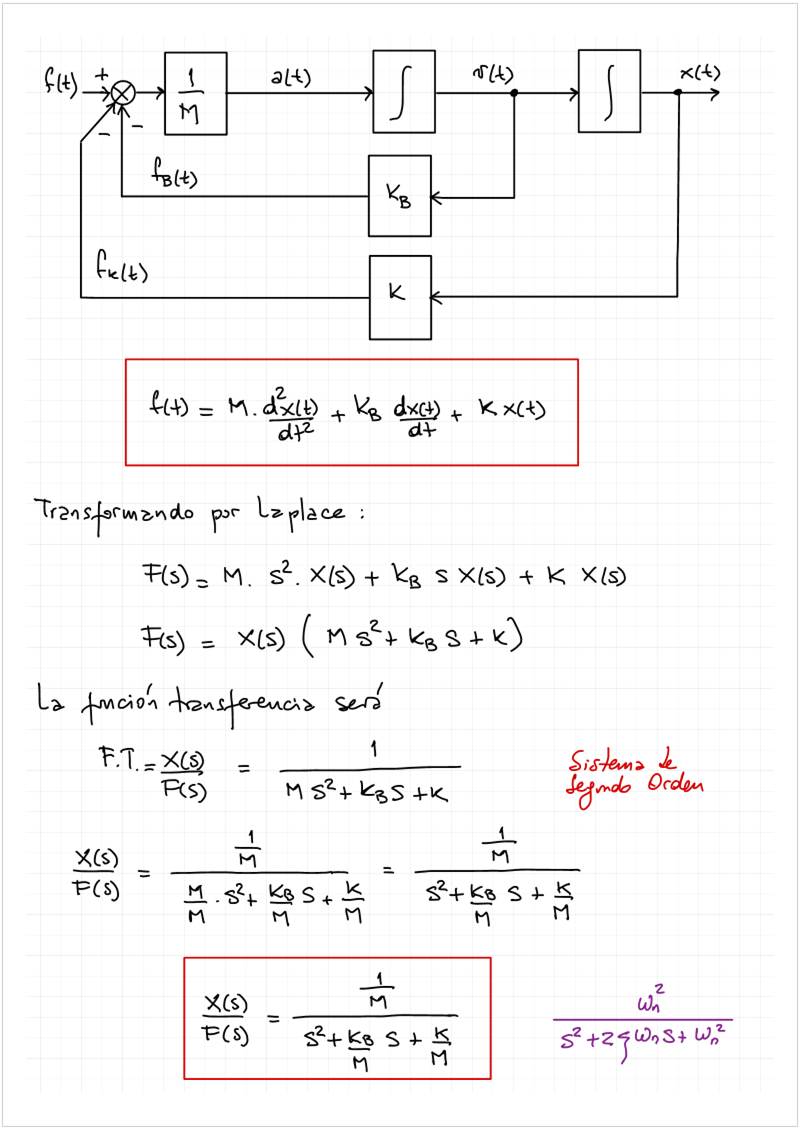

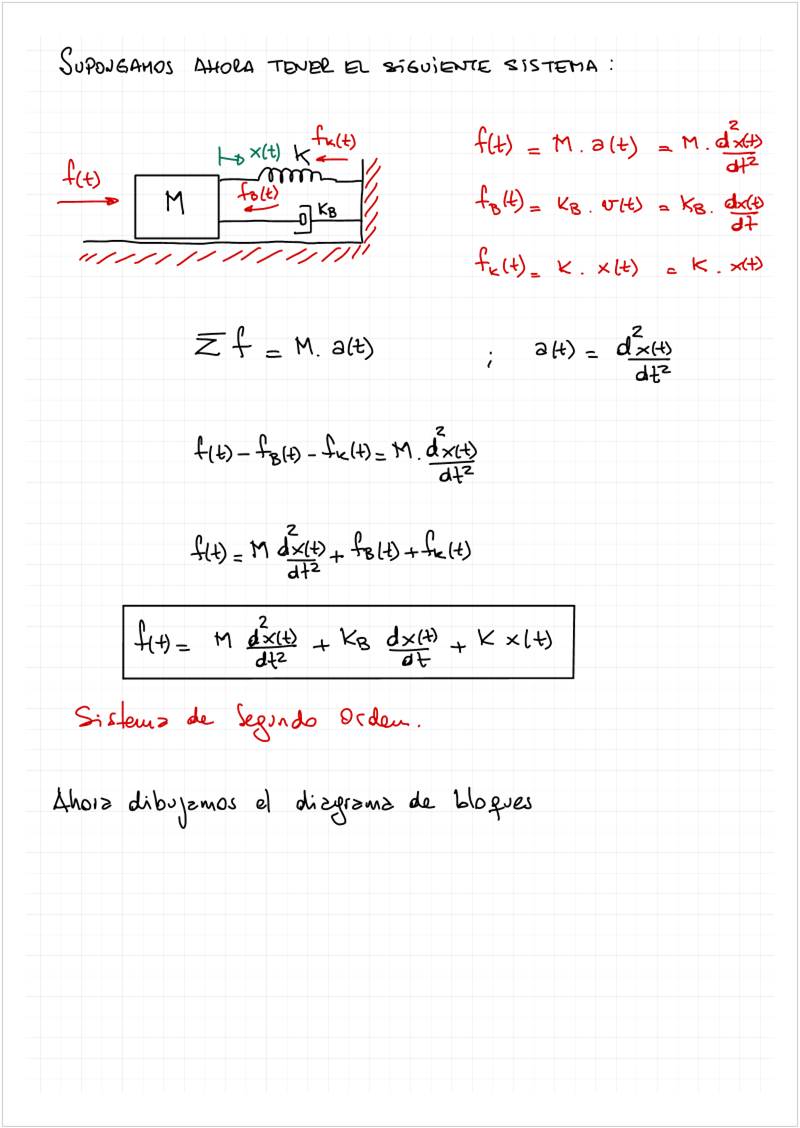

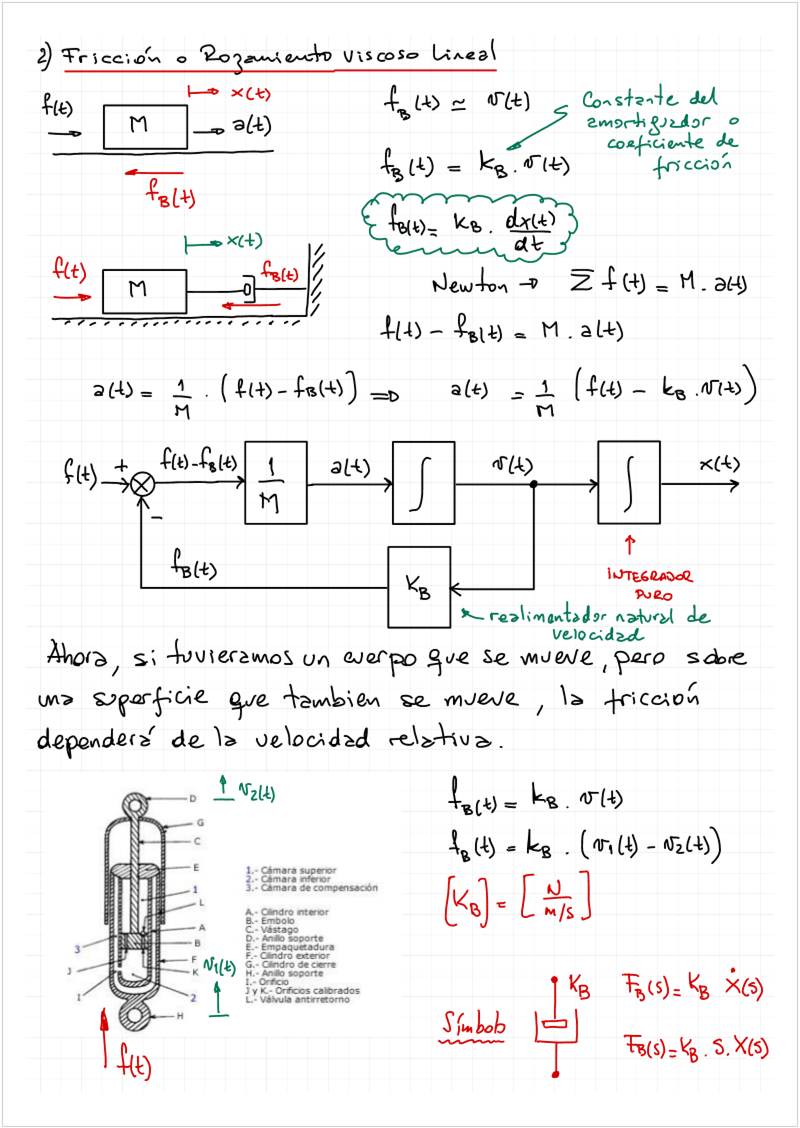

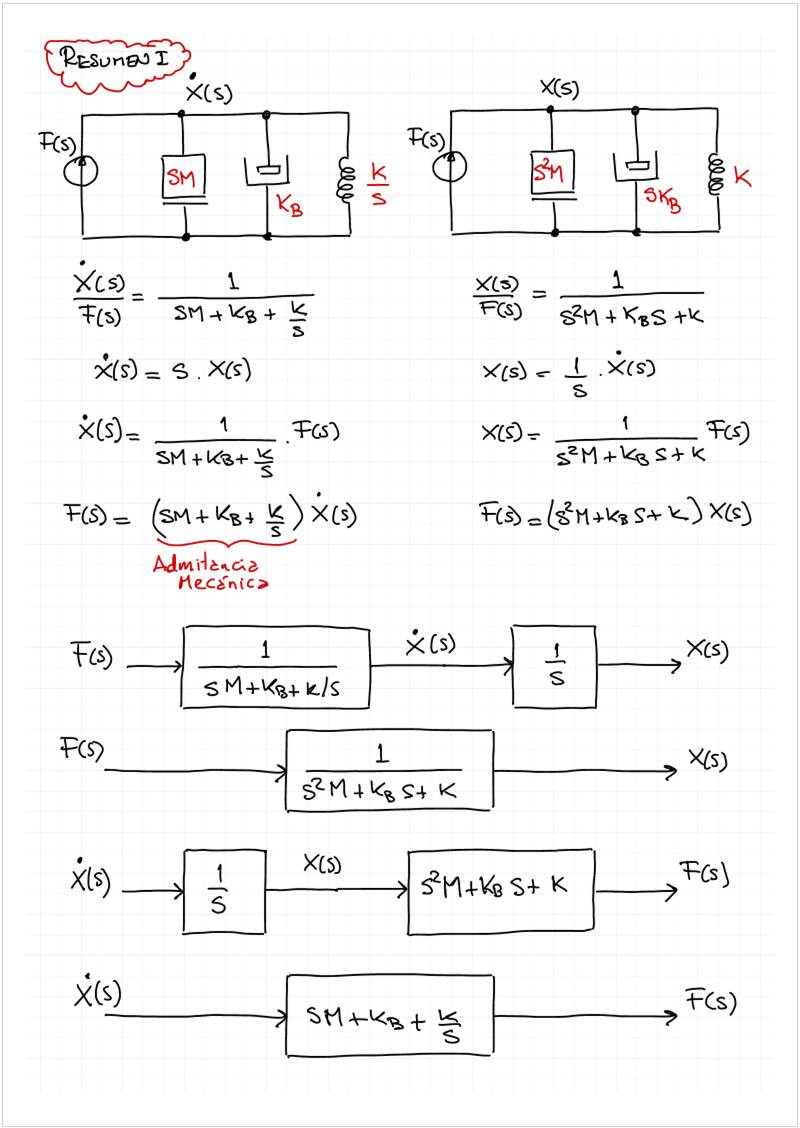

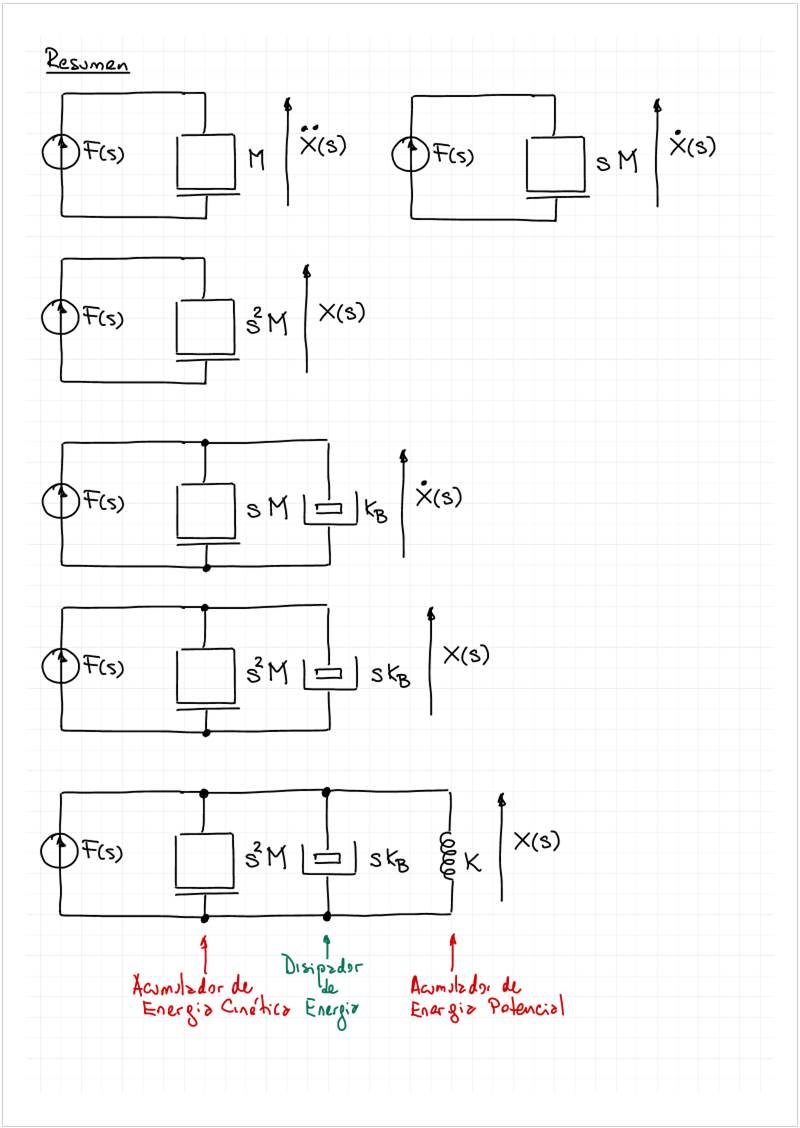

2.2.0 Sistemas Mecanicos V2022
Thursday, April 13, 2023
5:45 PM
<<2.2.0
Sistemas Mecanicos V2022.pdf>>

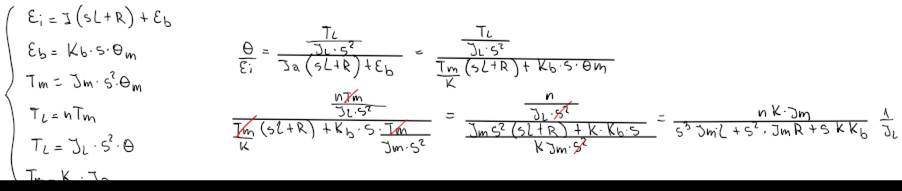

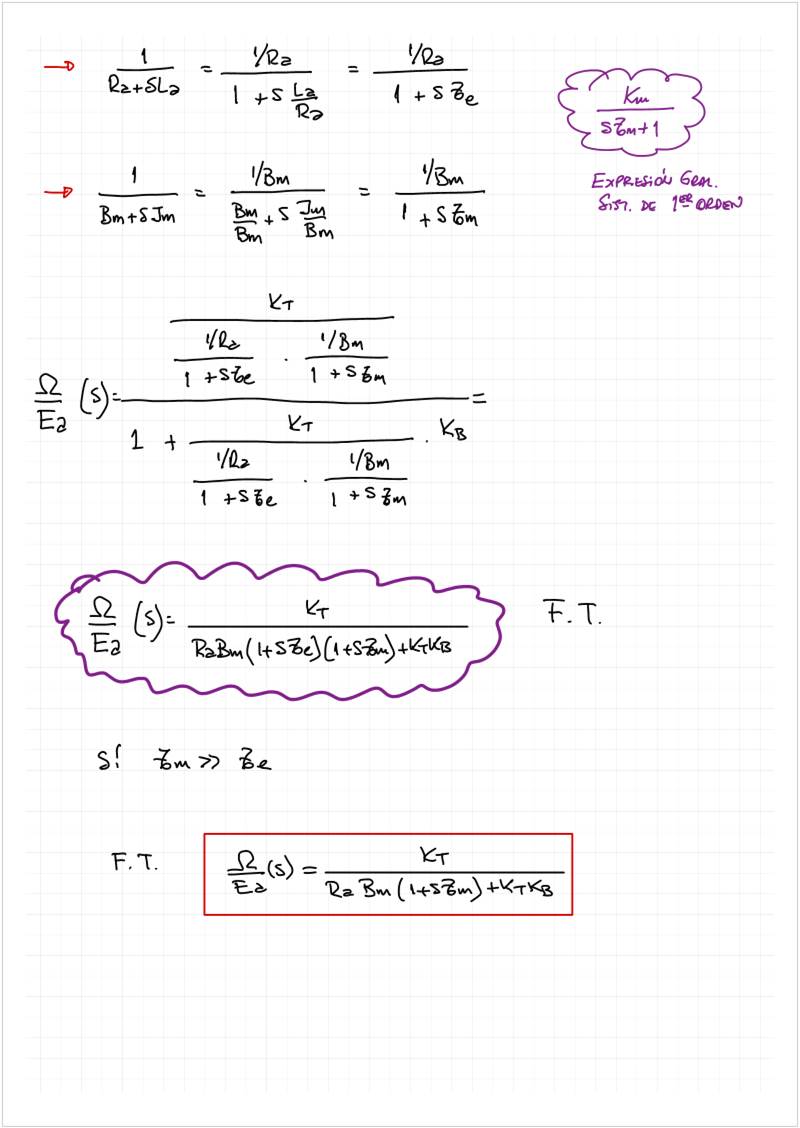

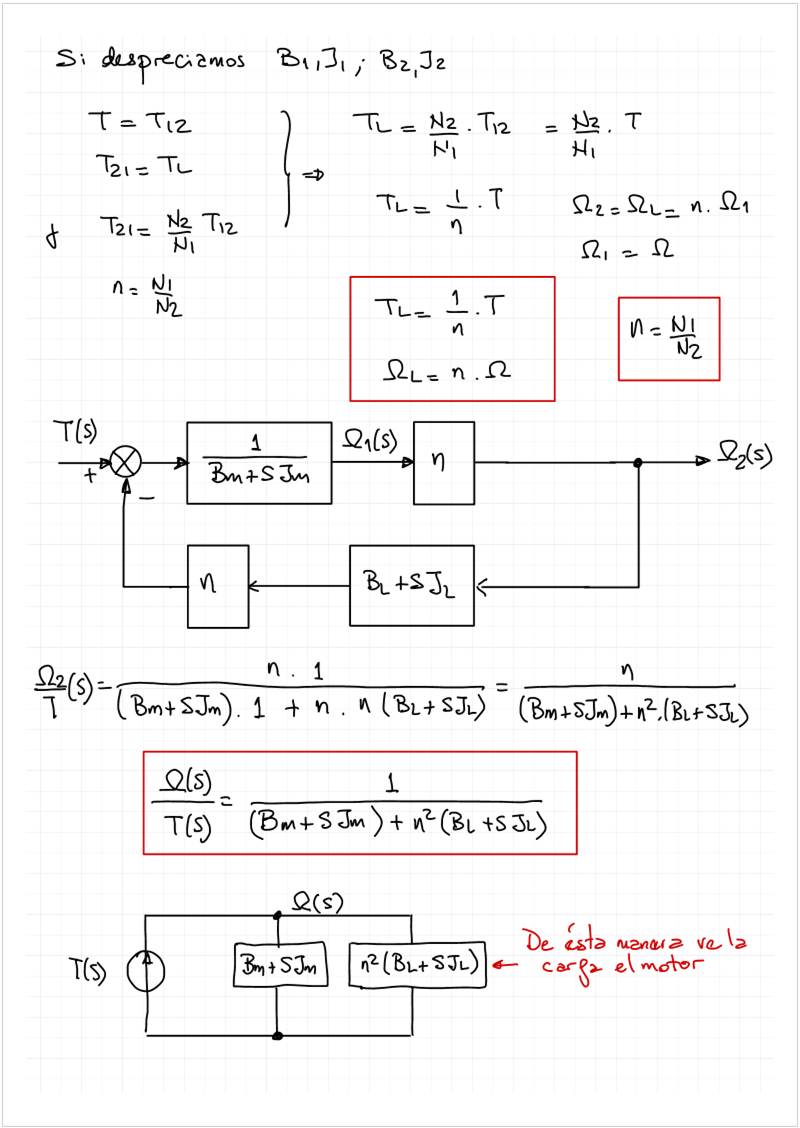

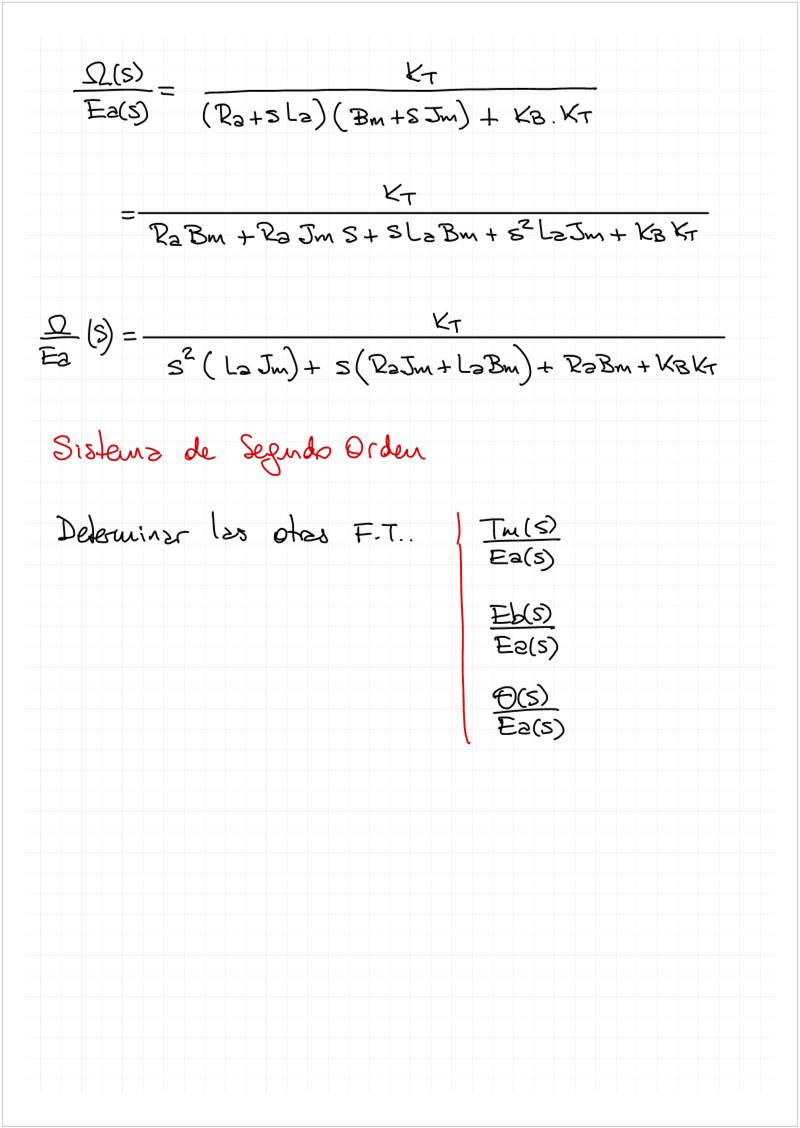

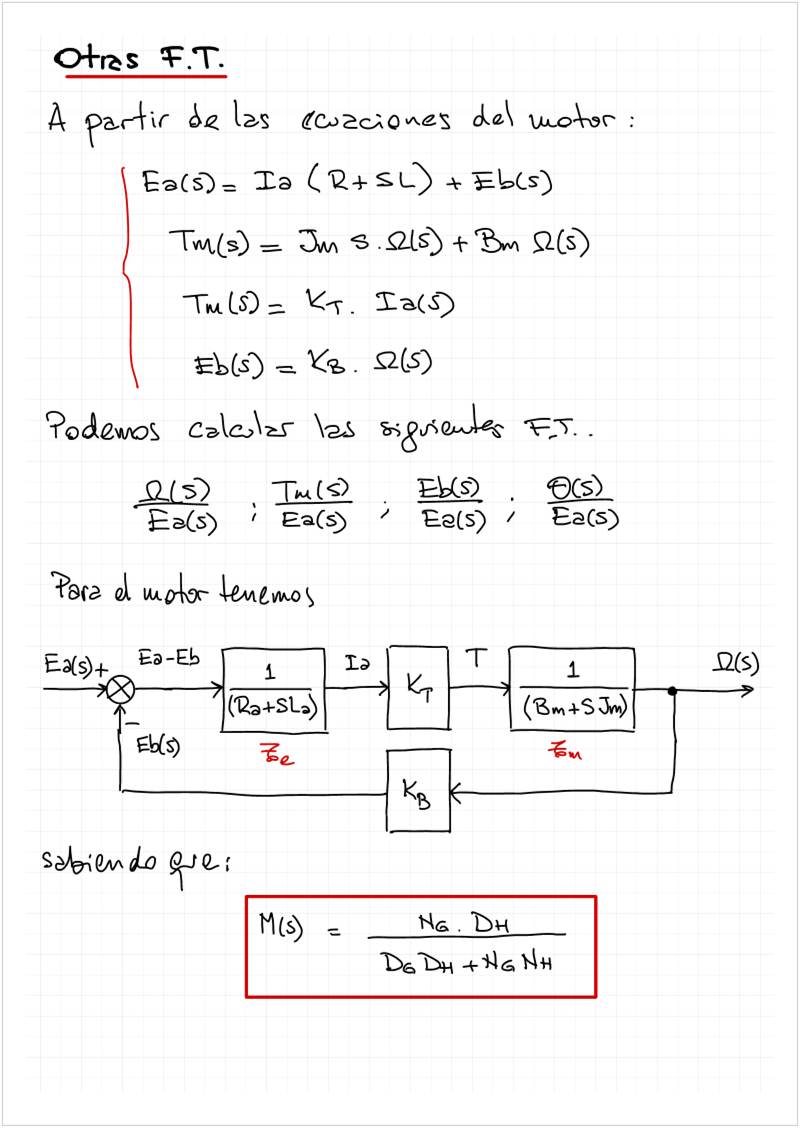

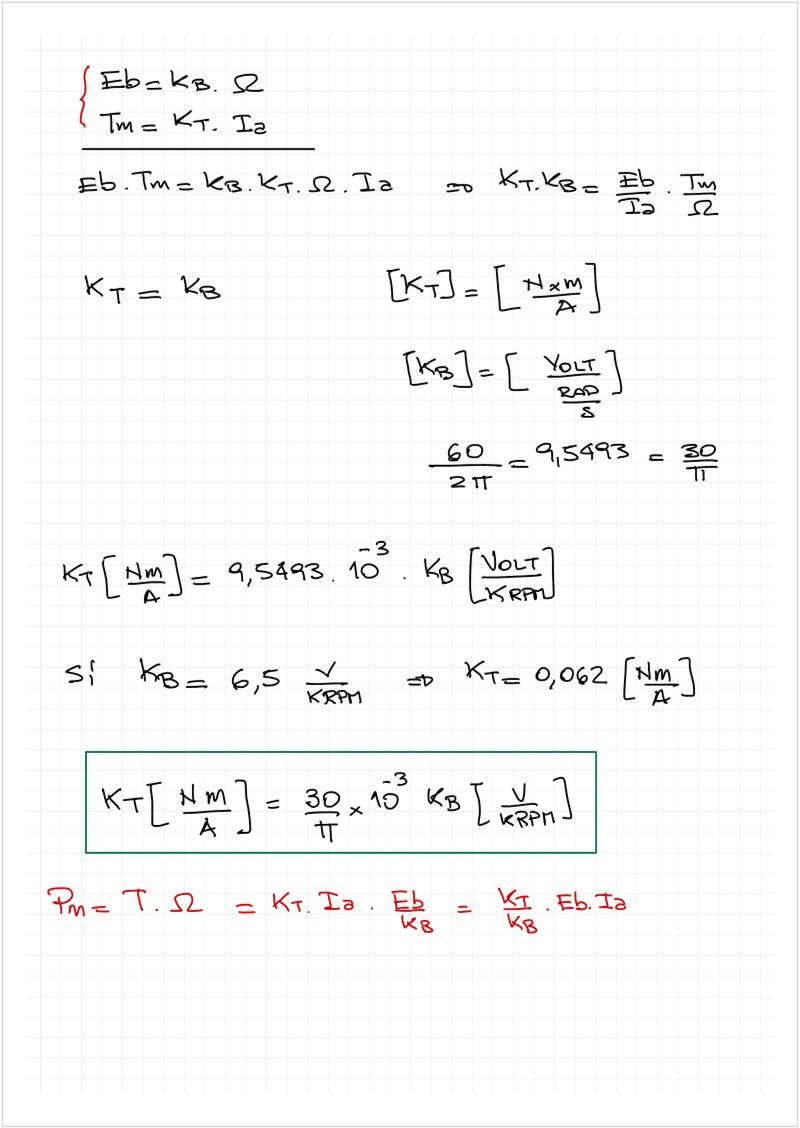

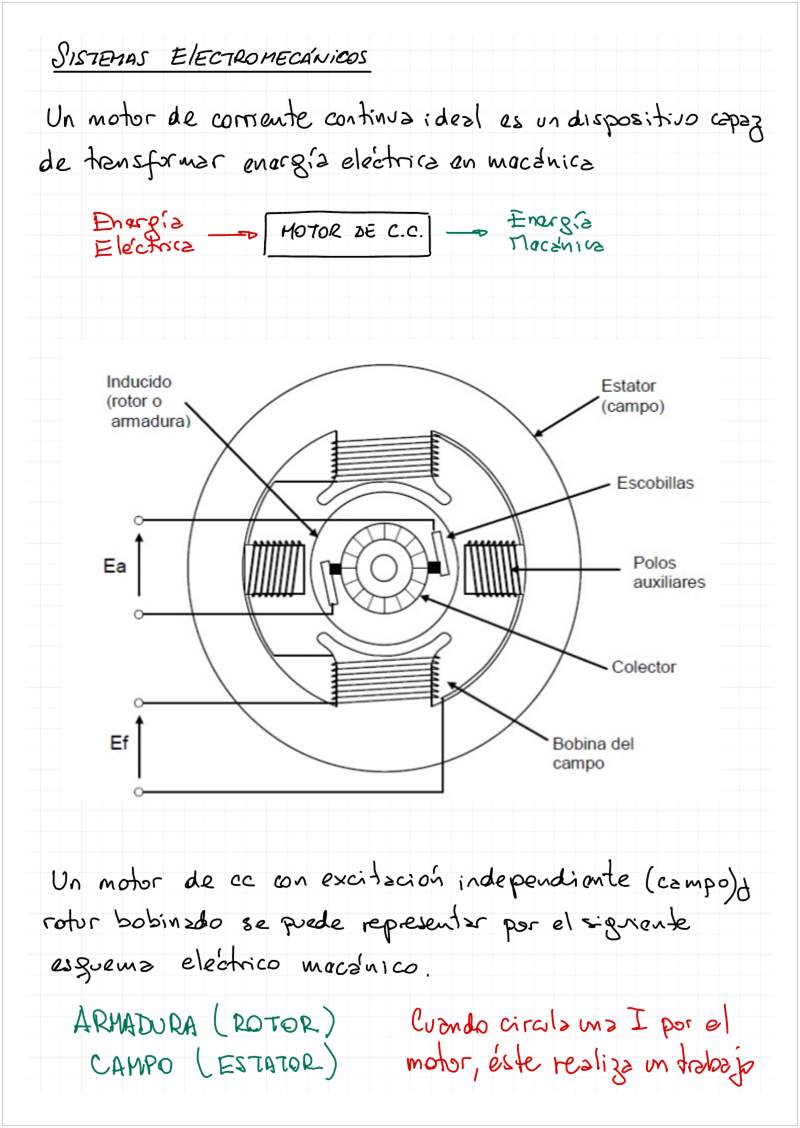

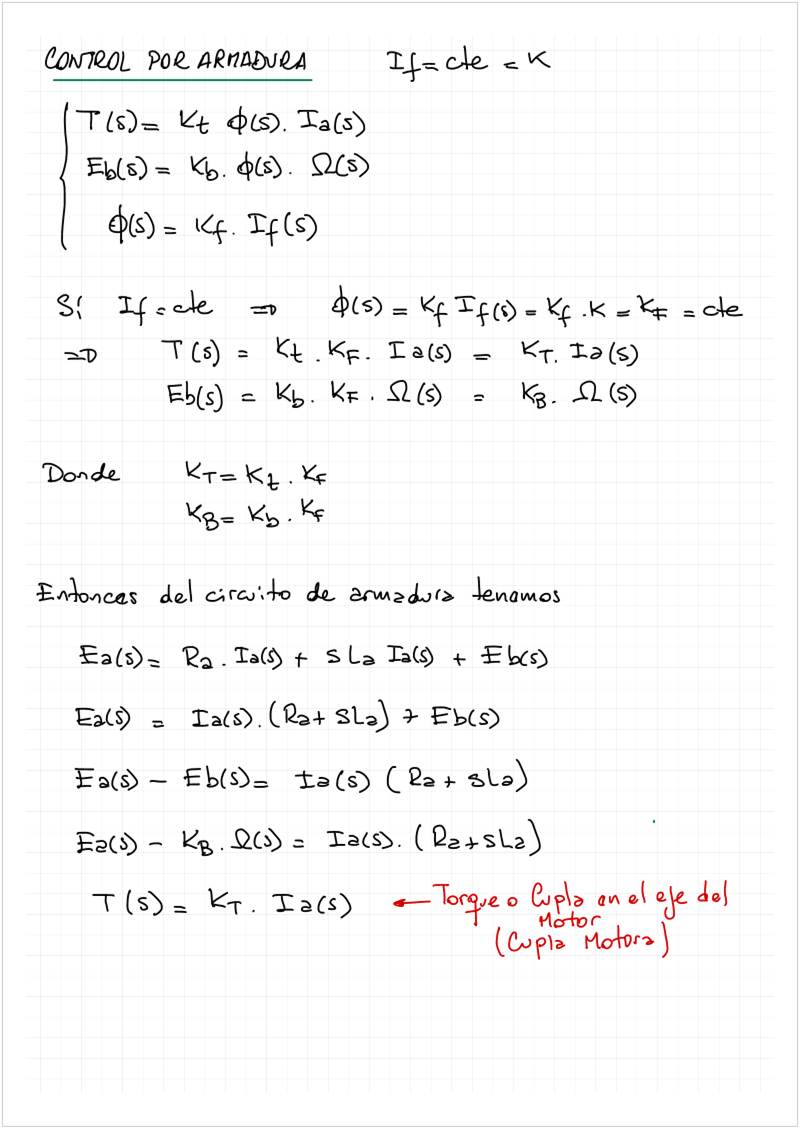

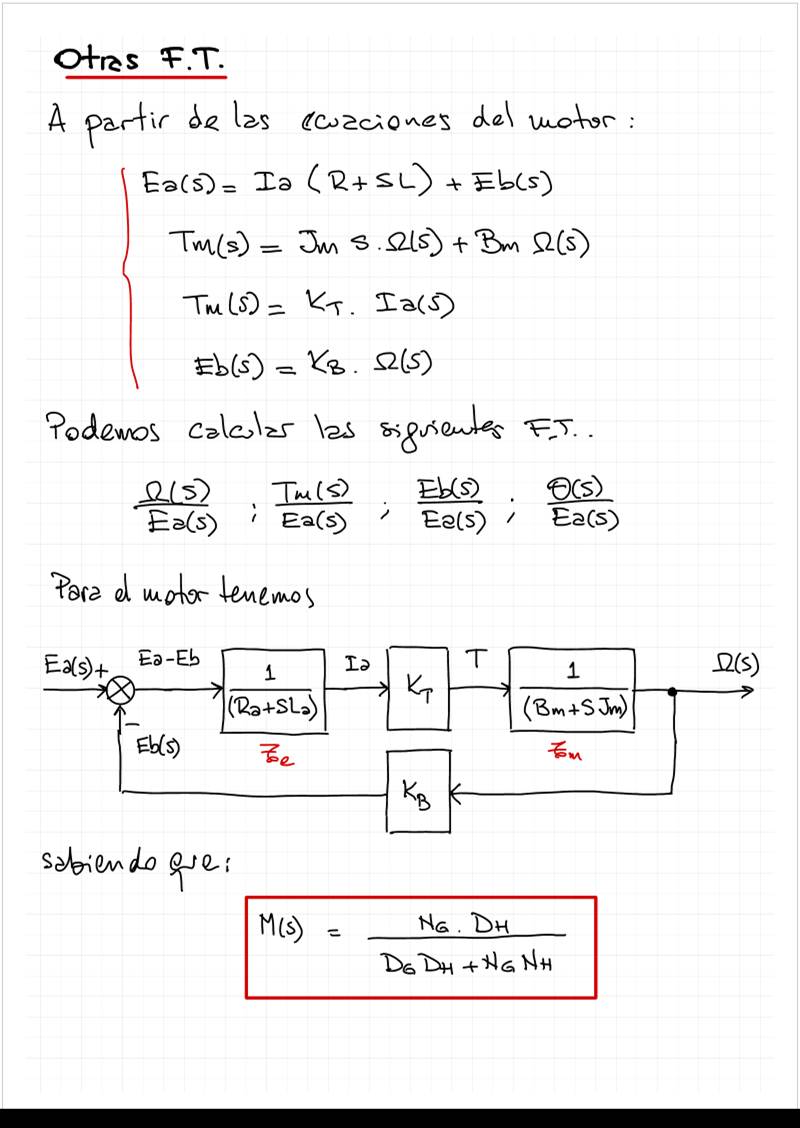

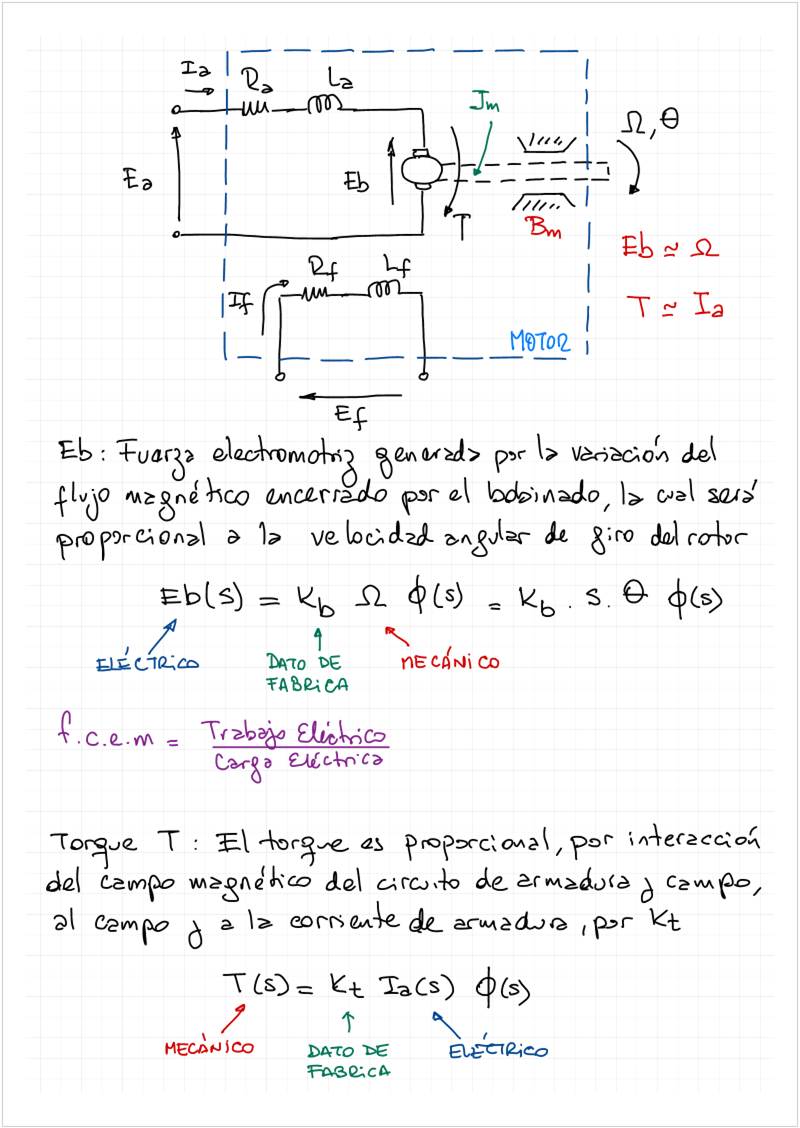

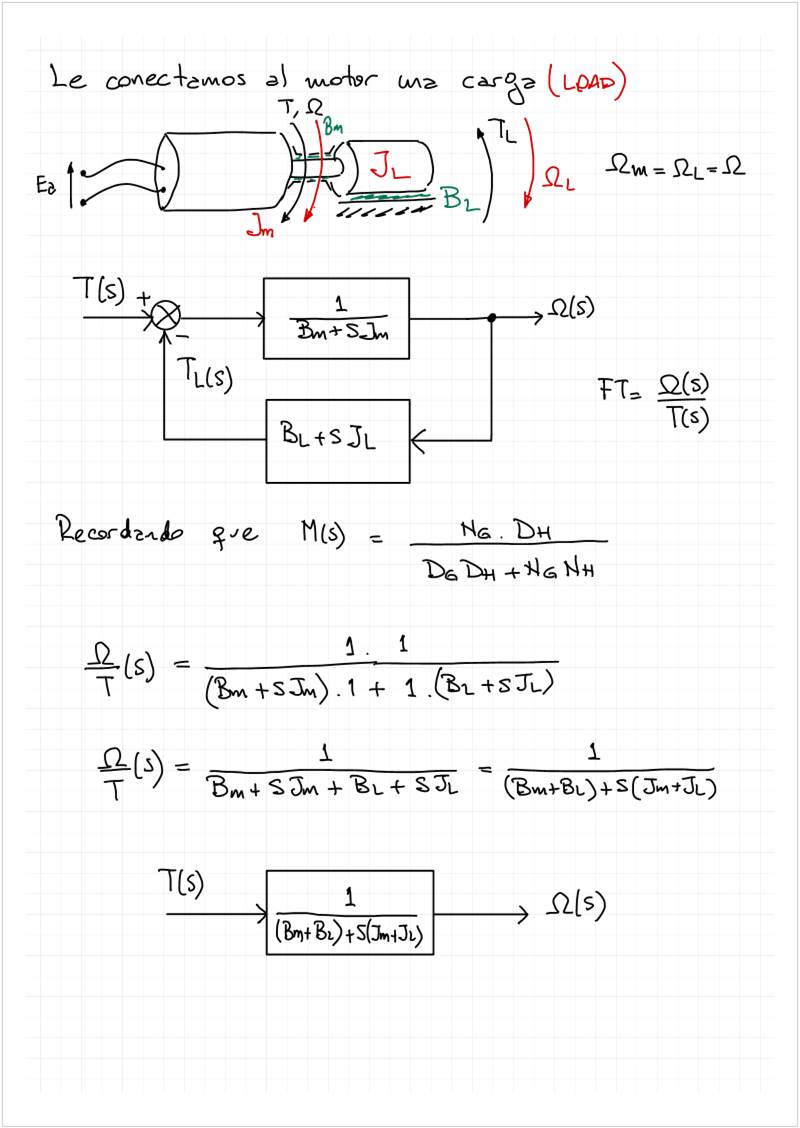

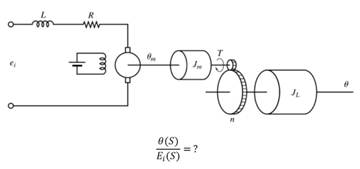

2.3.0 Sistema Electromecanico V2022
Thursday, April 13, 2023
5:48 PM
<<2.3.0
Sistema Electromecanico V2022.pdf>>
2.3.1 Sistema Electromecanico V2022
Thursday, April 13, 2023
5:48 PM
<<2.3.1
Sistema Electromecanico V2022.pdf>>

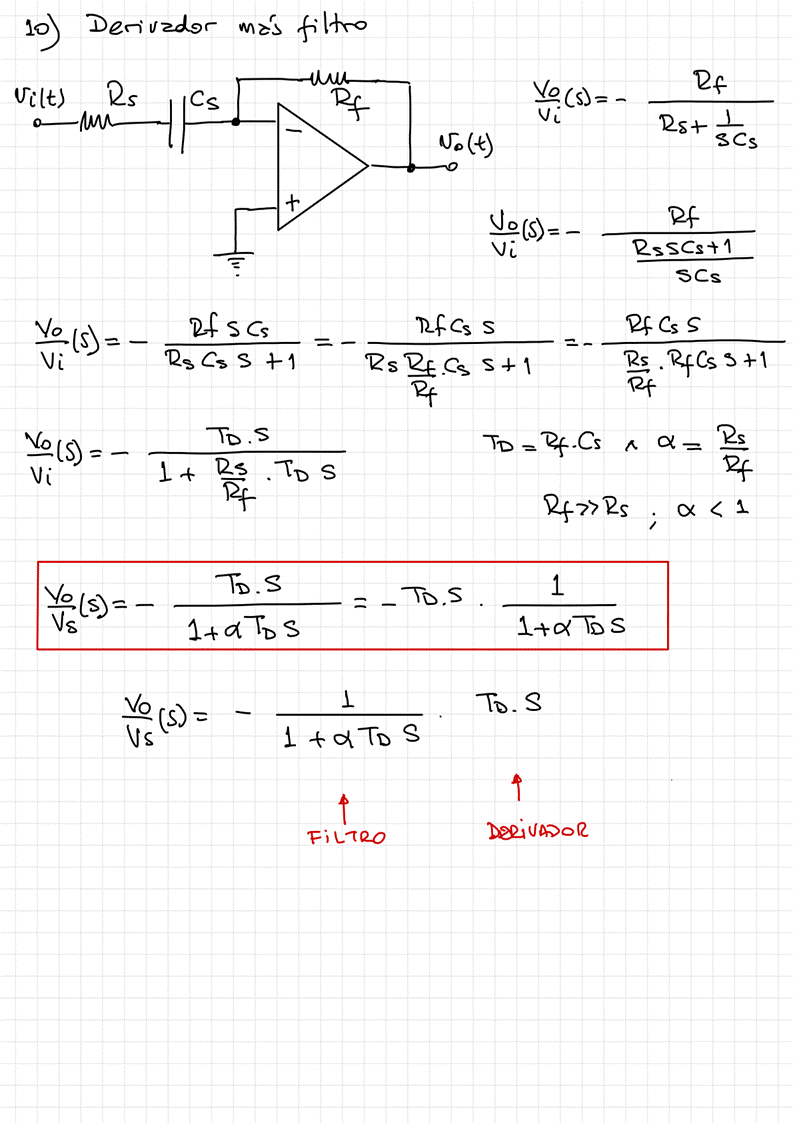

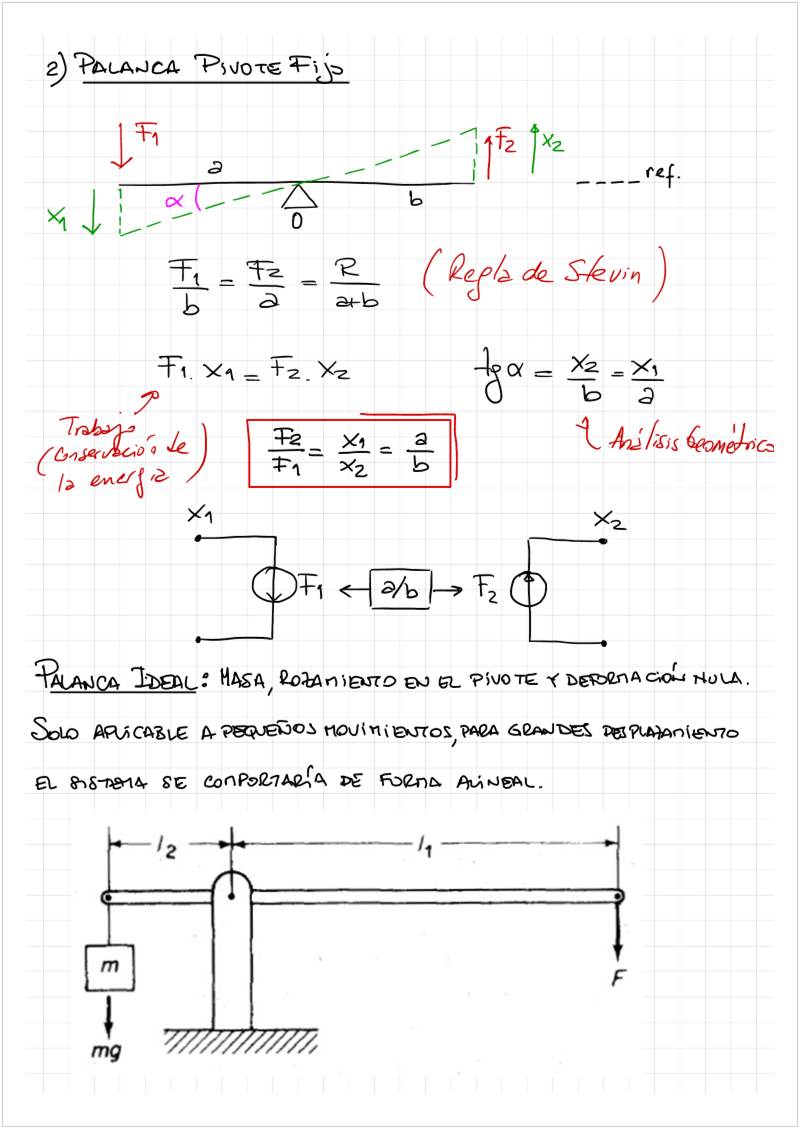

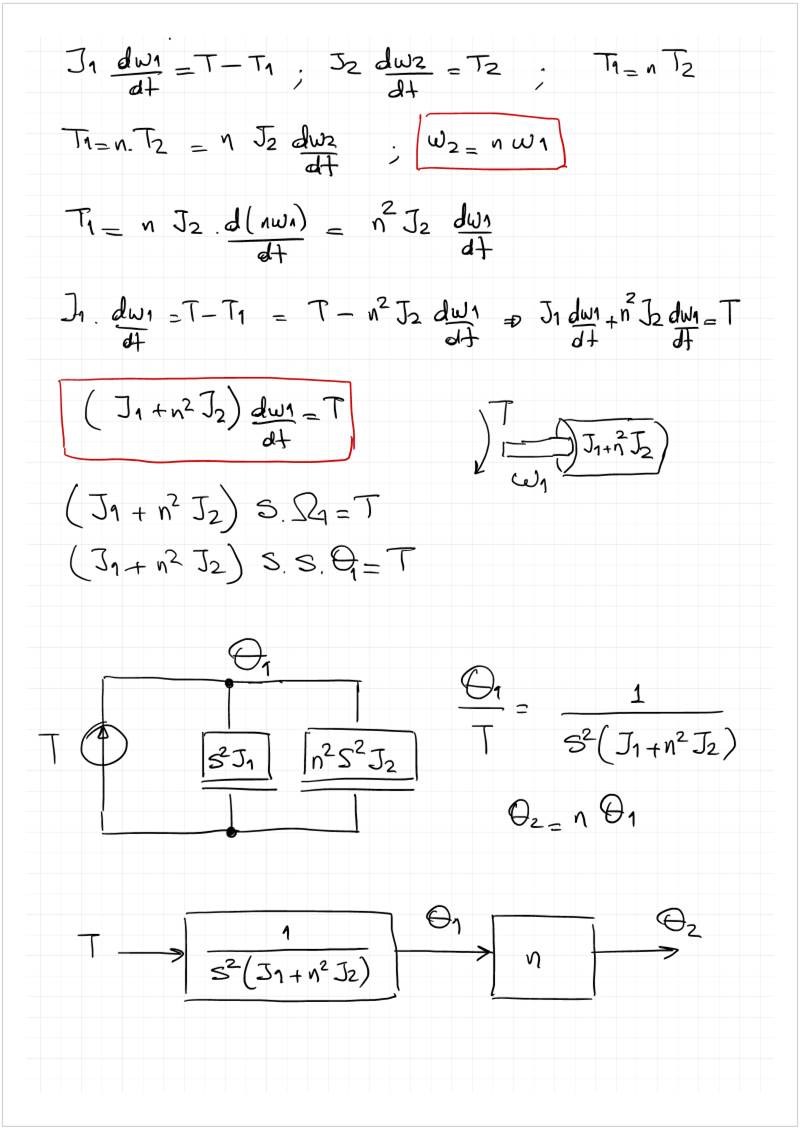

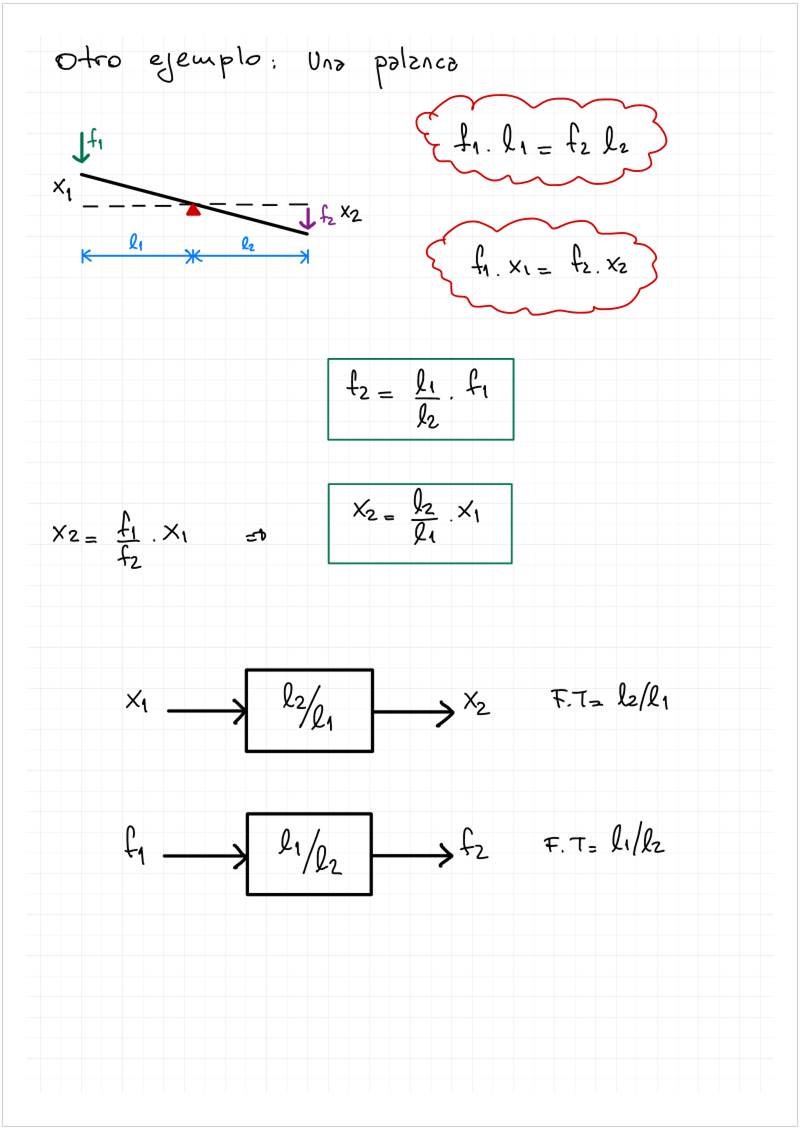

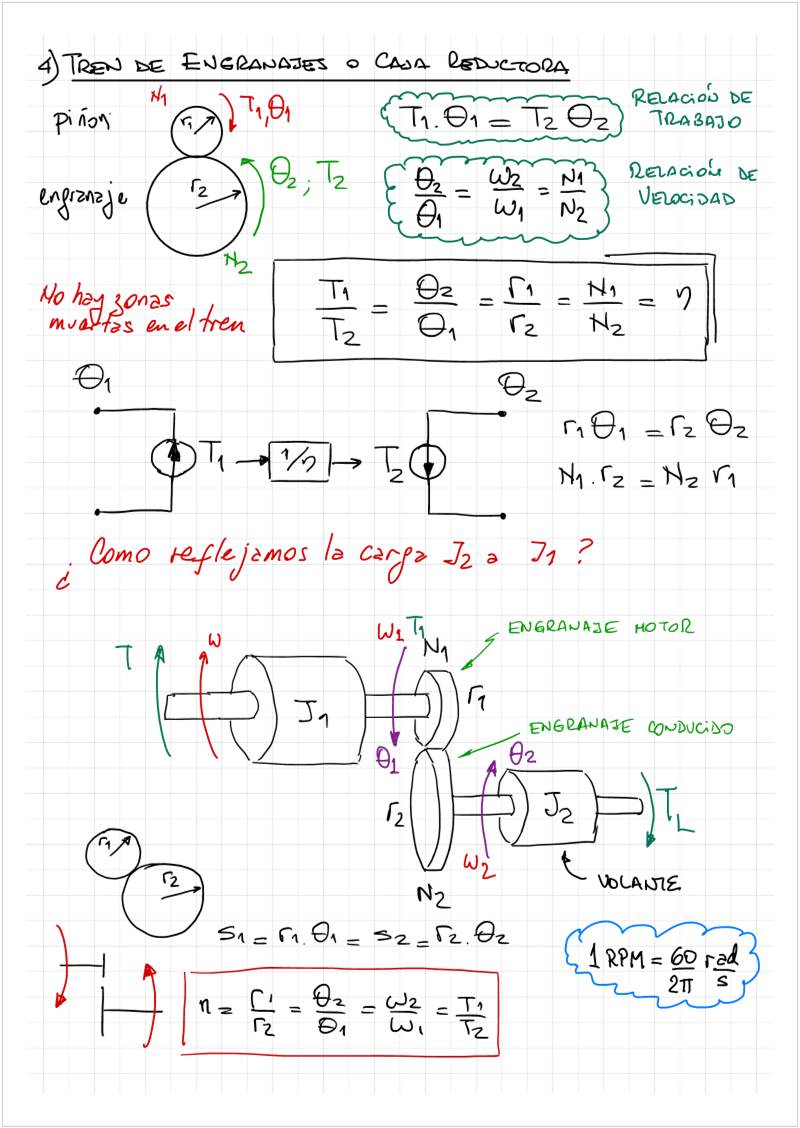

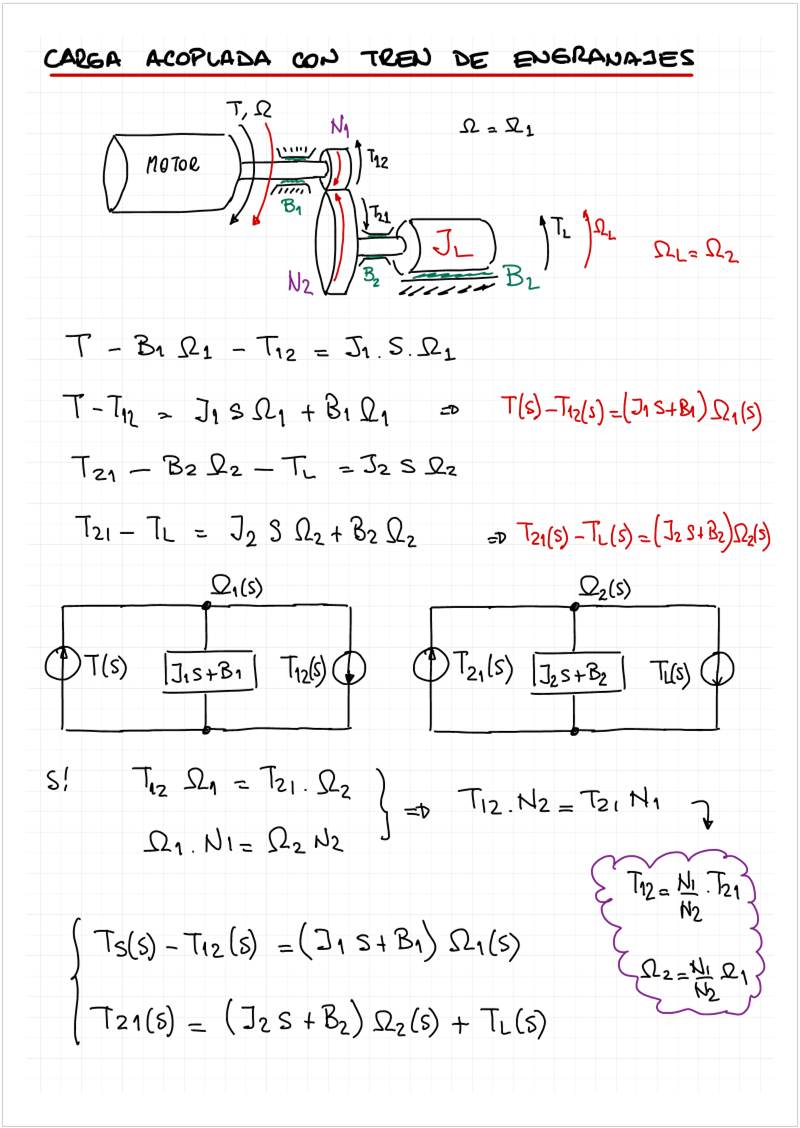

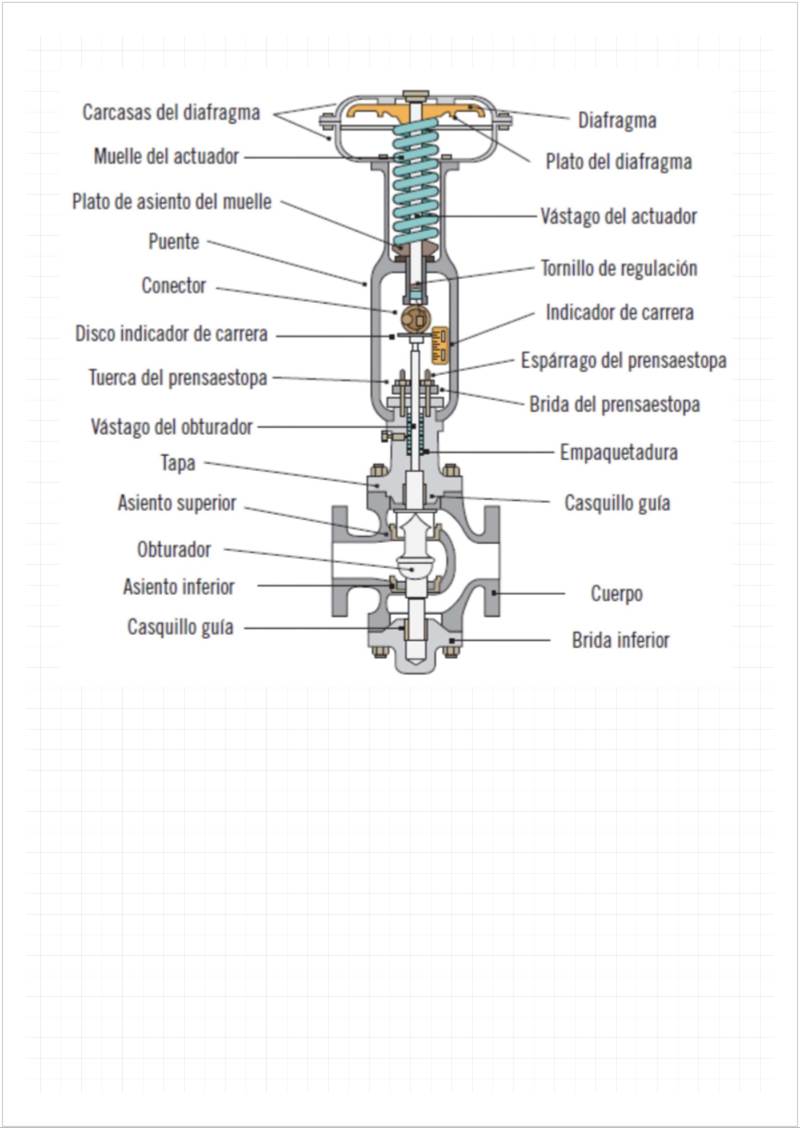

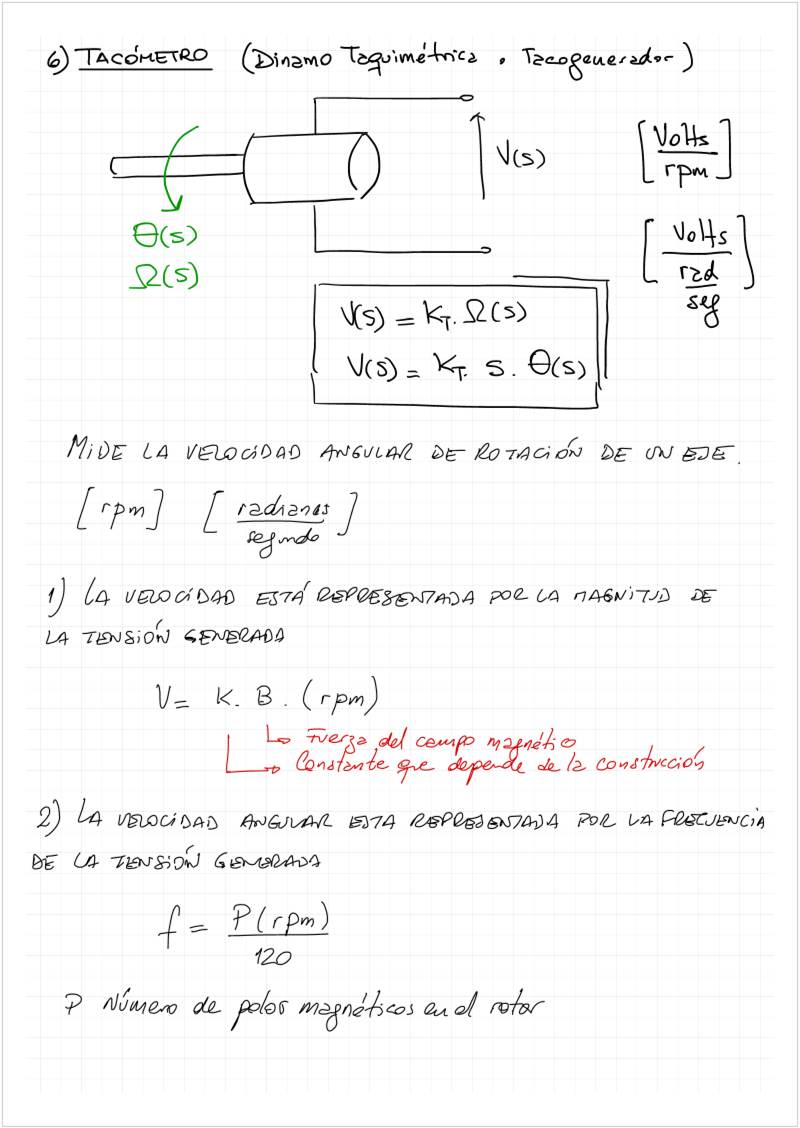

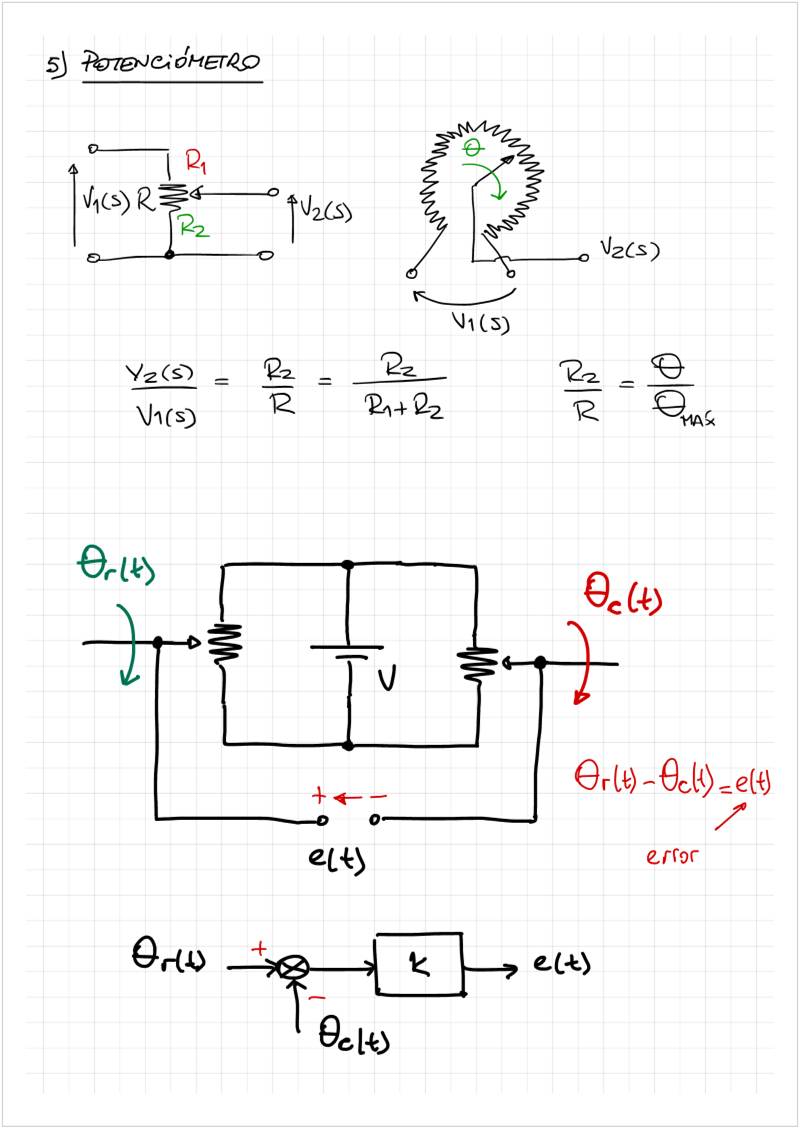

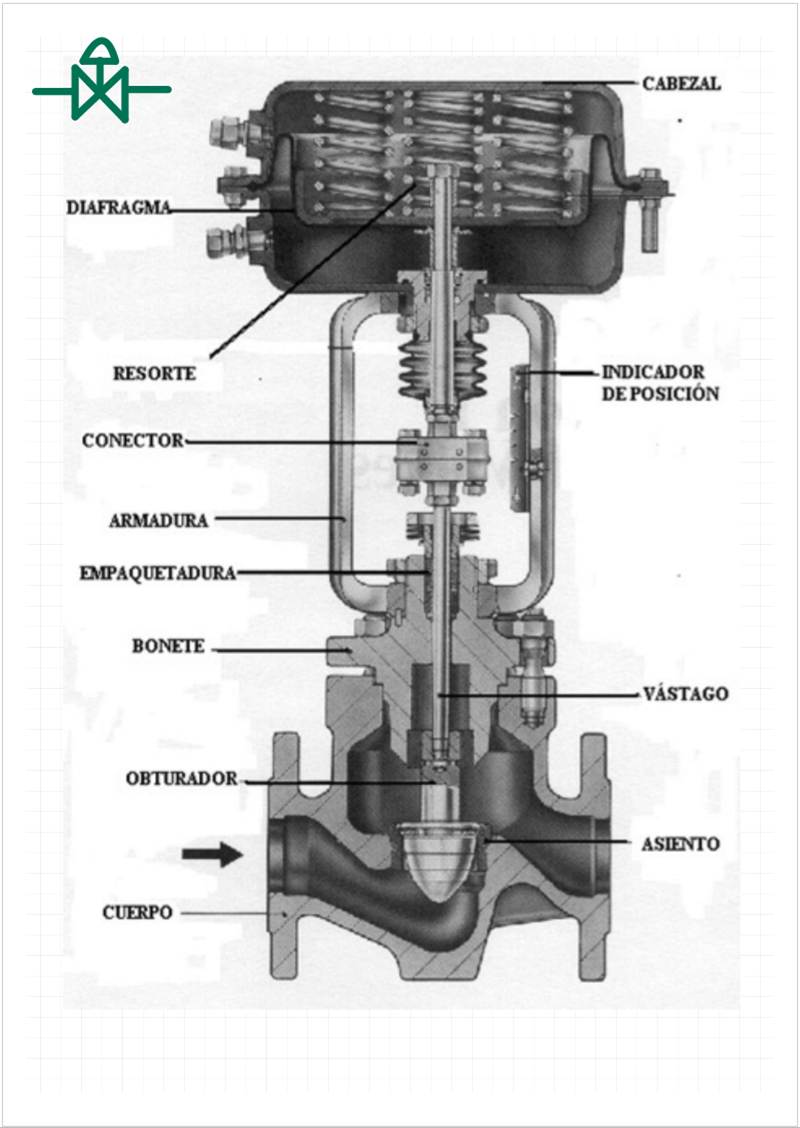

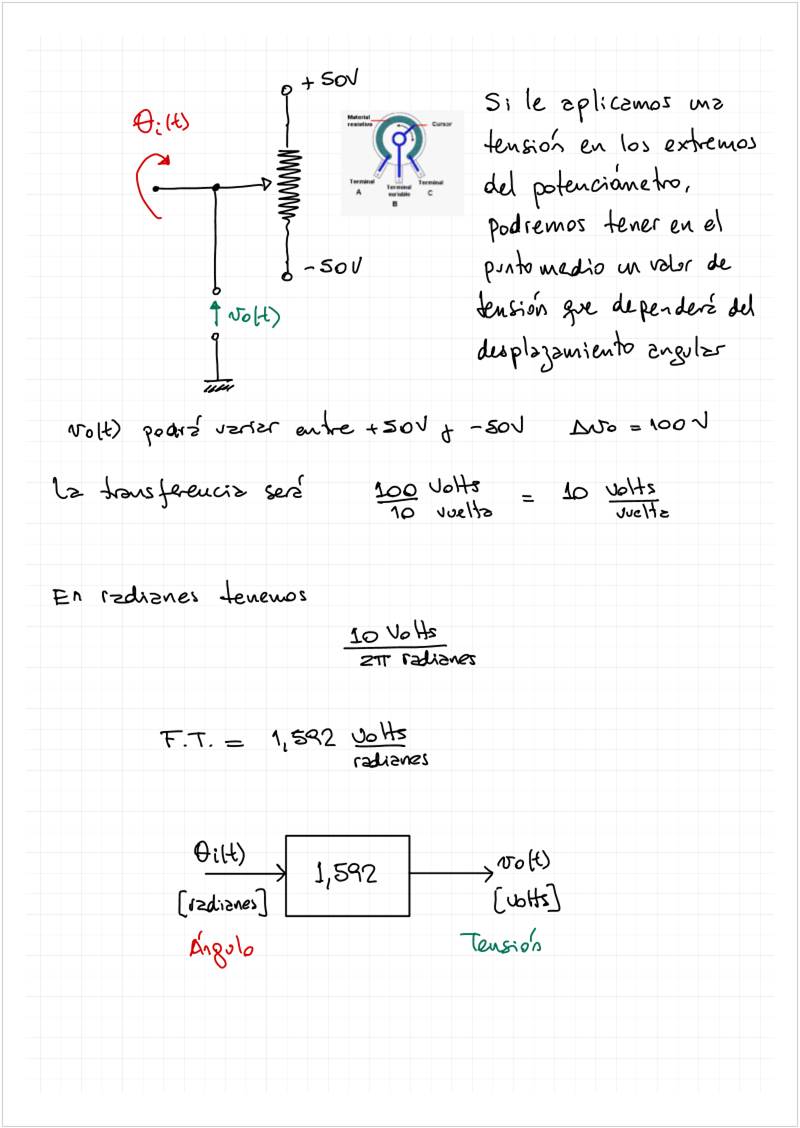

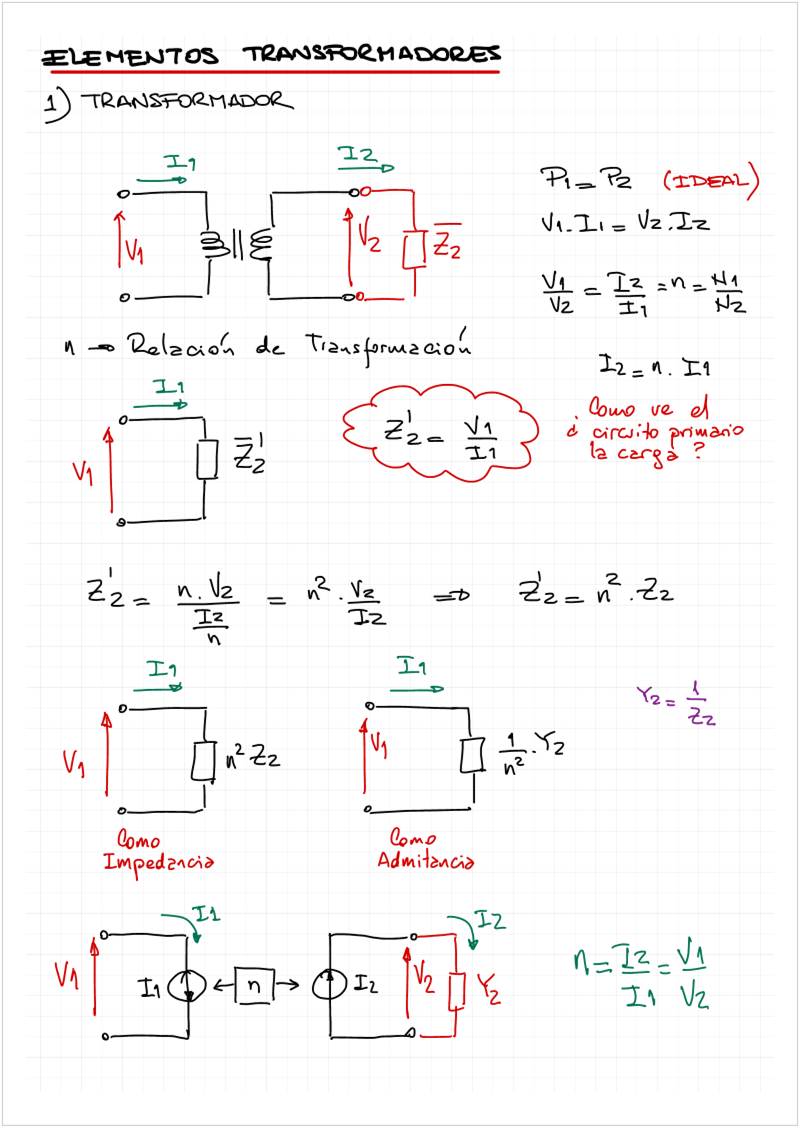

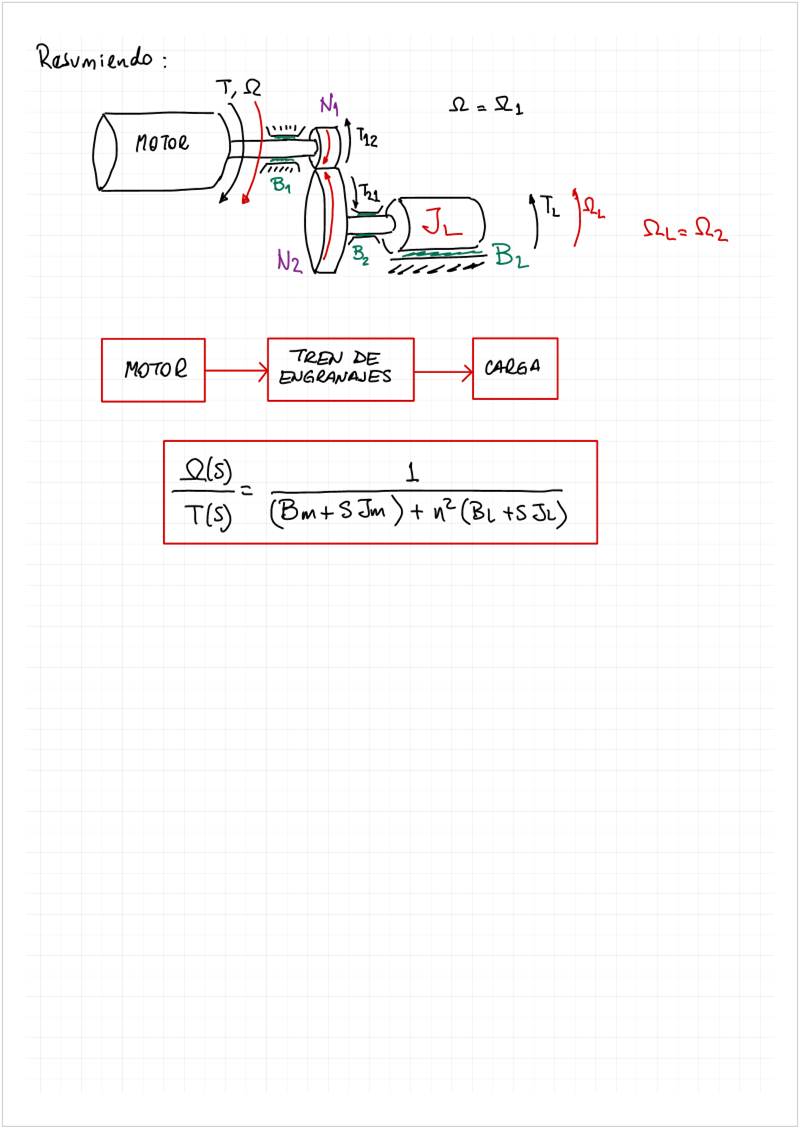

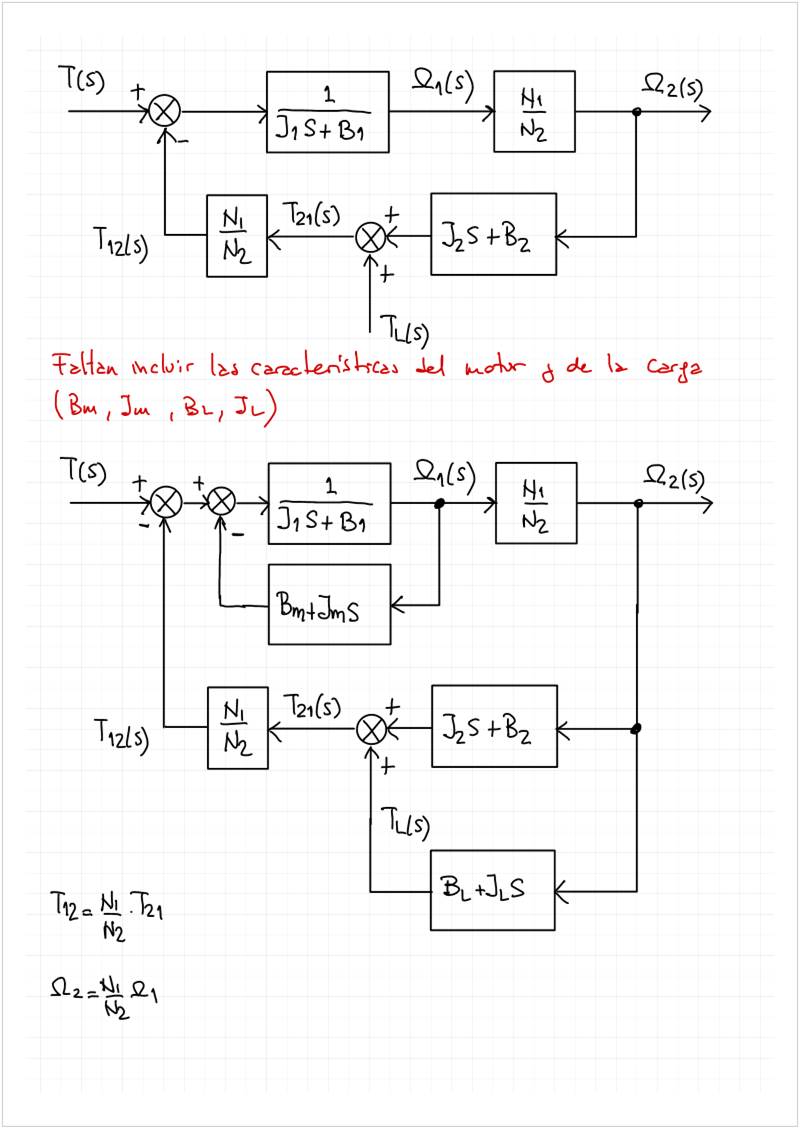

2.4.0 Elementos Transf. V2022
Thursday, April 13, 2023
5:49 PM
<<2.4.0
Elementos Transf. V2022.pdf>>

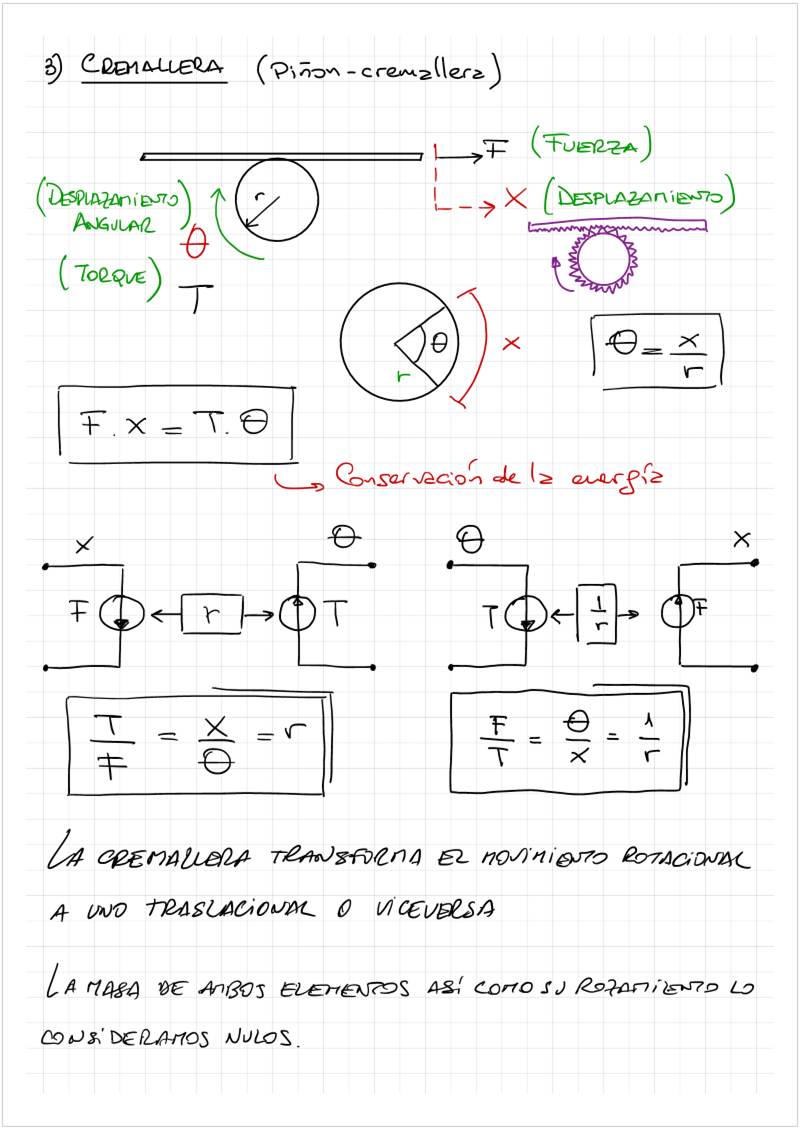

2.4.1 Elementos Transf. V2022
Thursday, April 13, 2023
5:49 PM
<<2.4.1
Elementos Transf. V2022.pdf>>

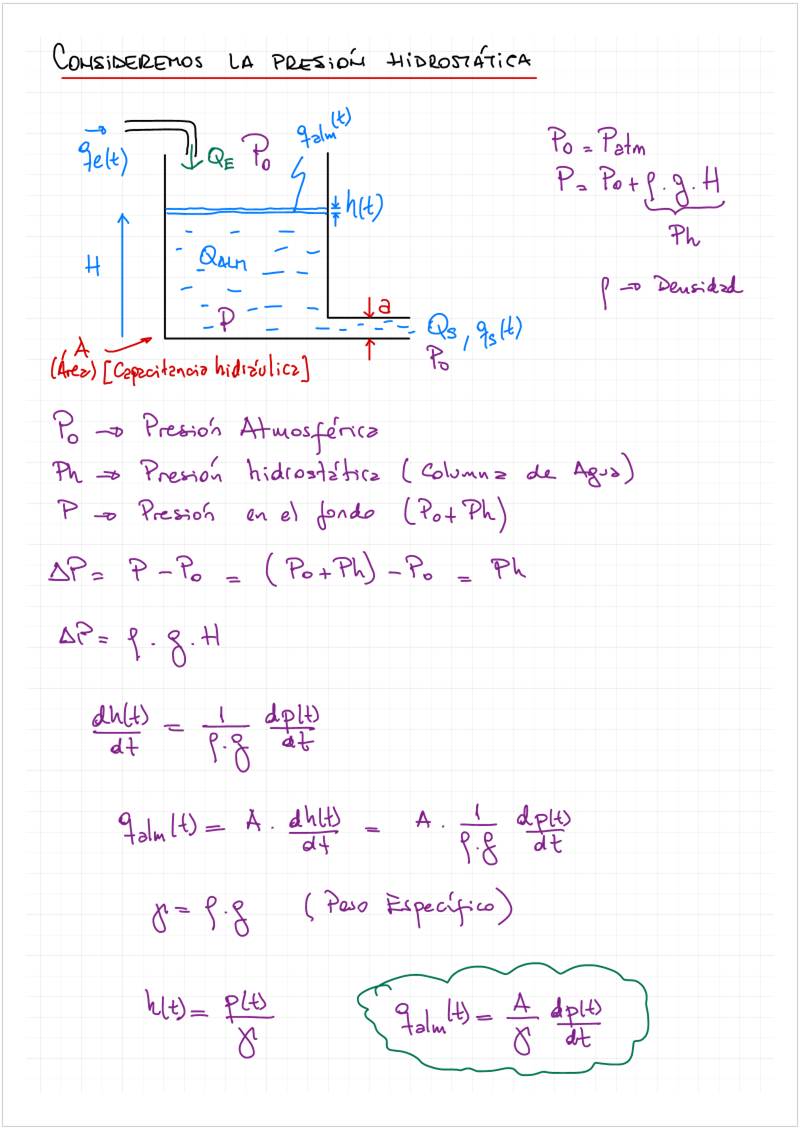

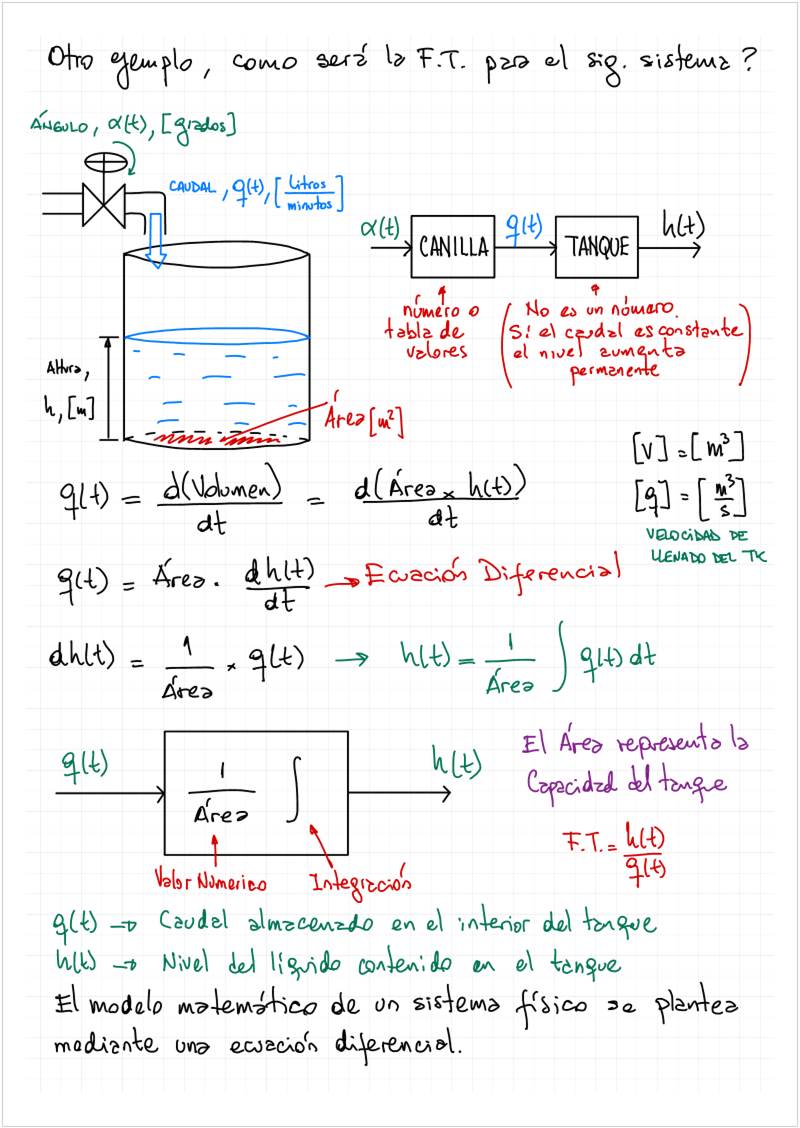

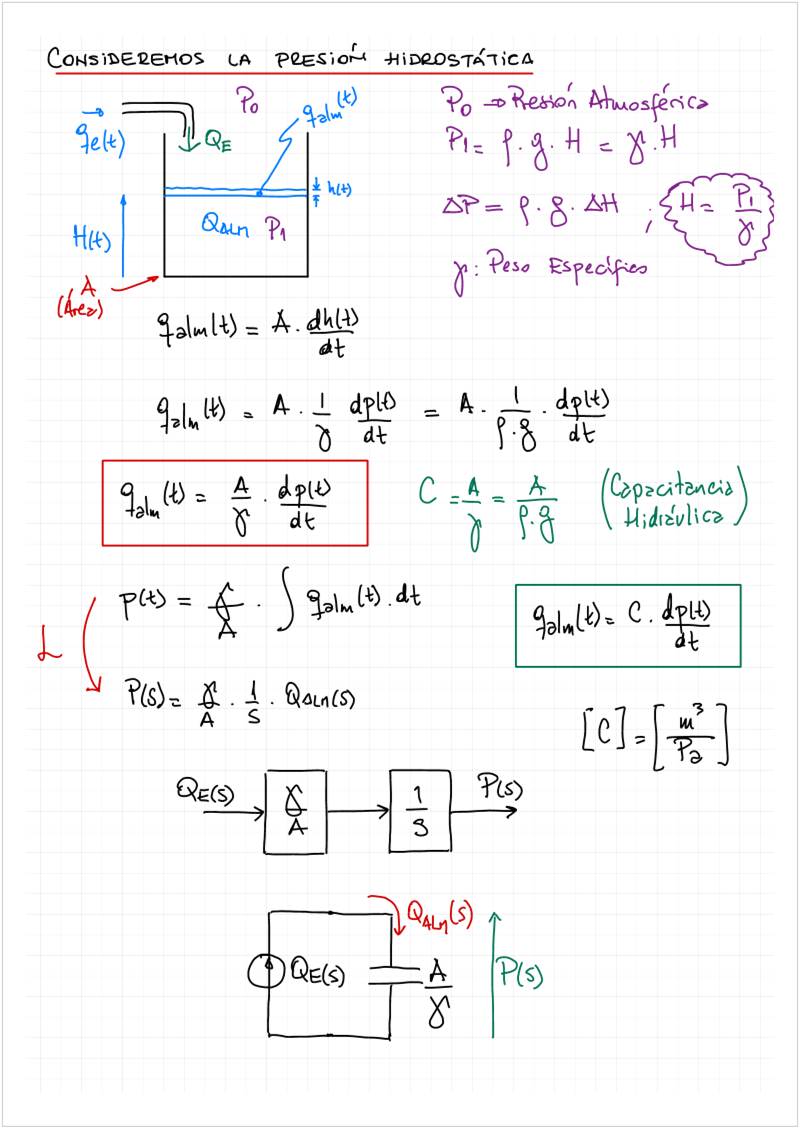

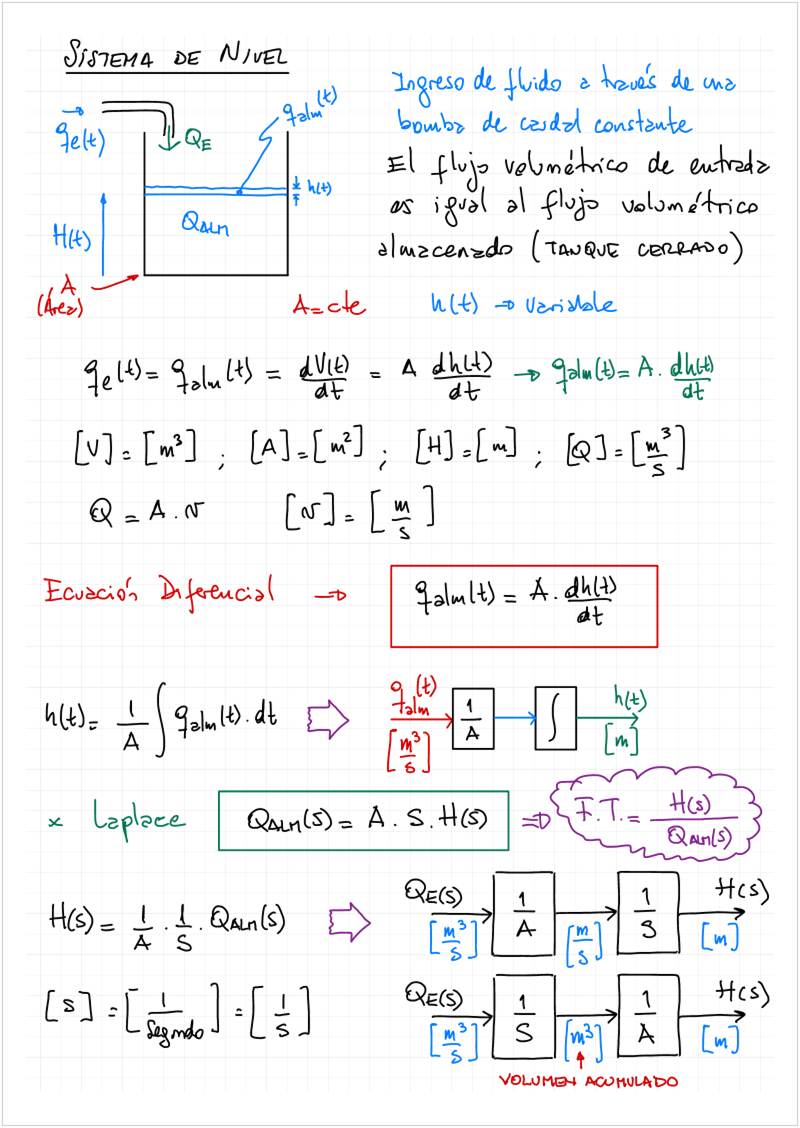

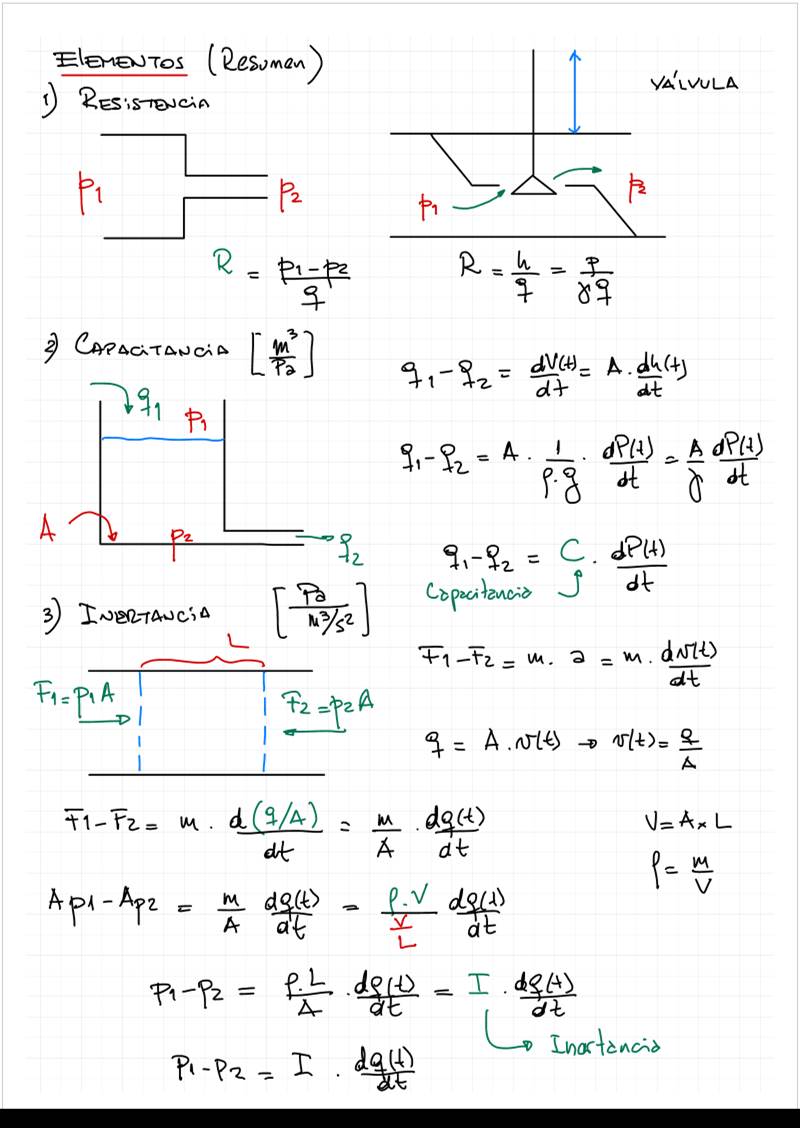

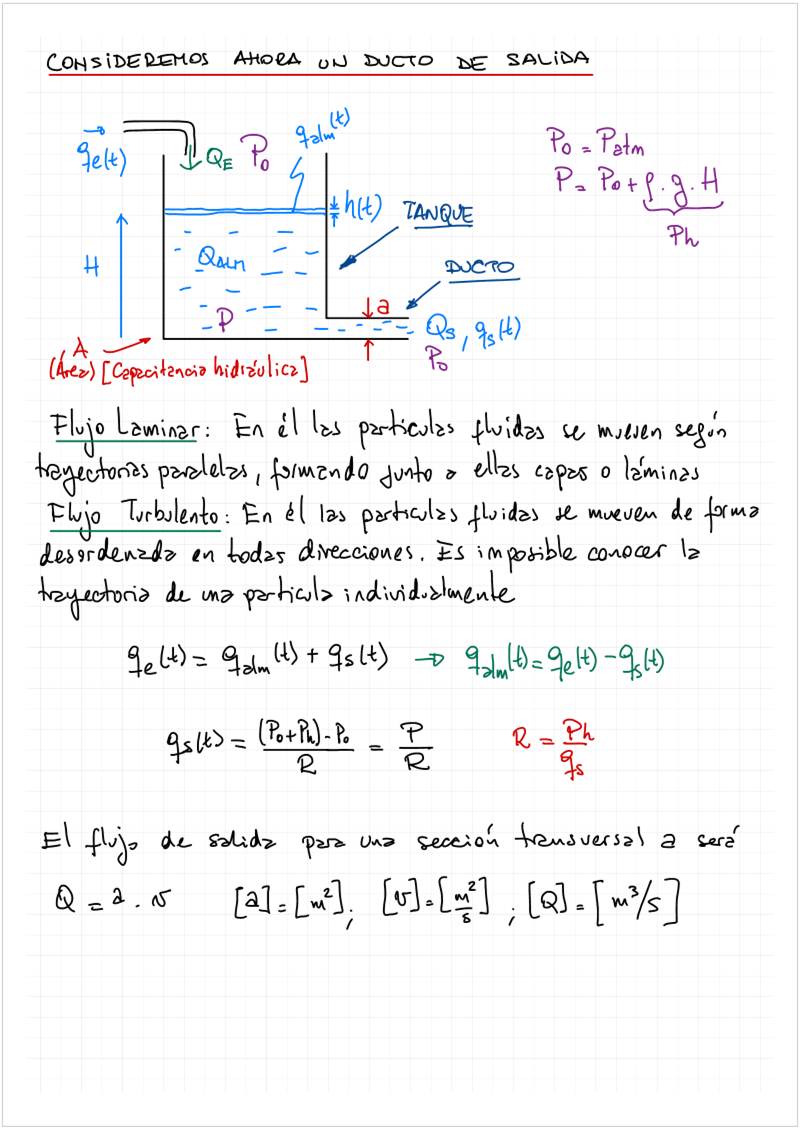

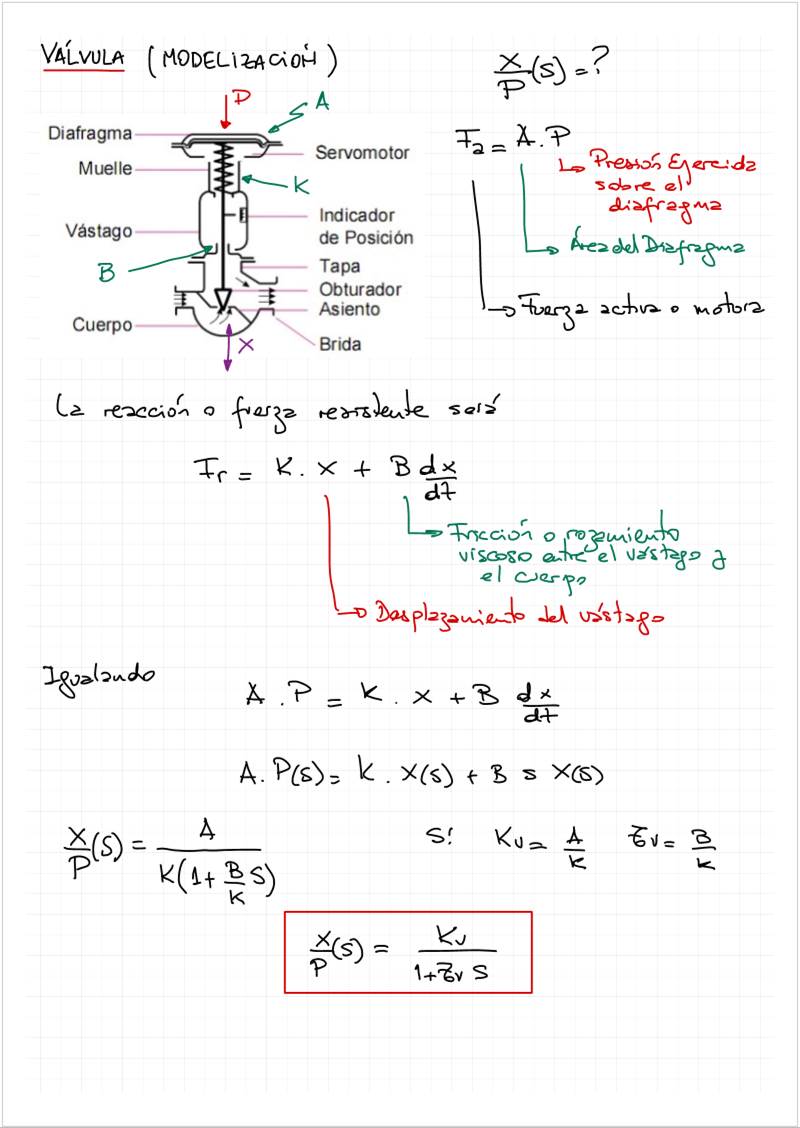

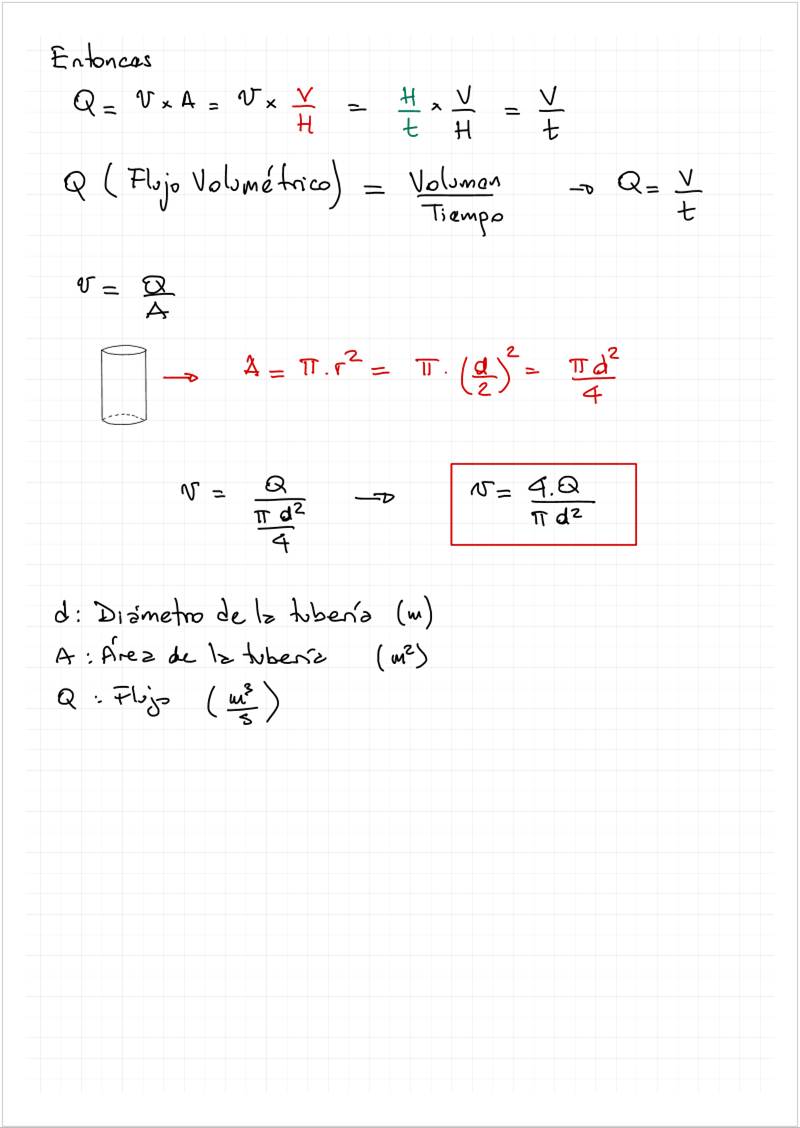

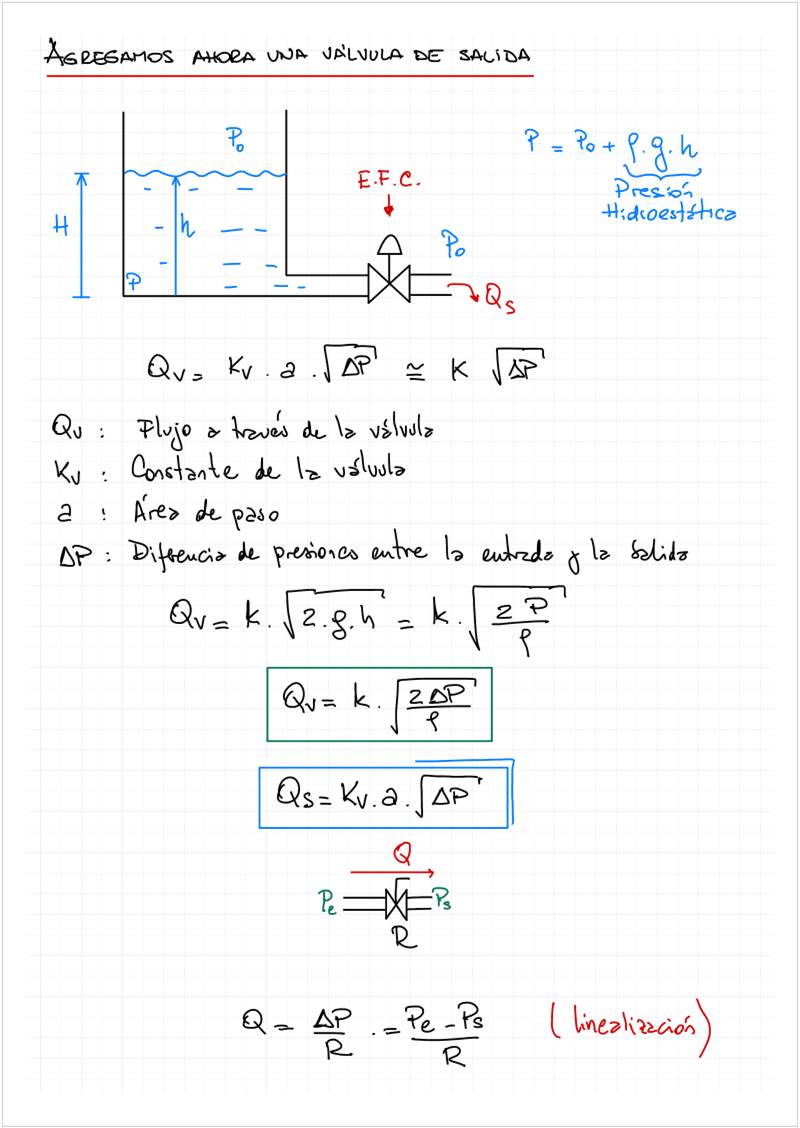

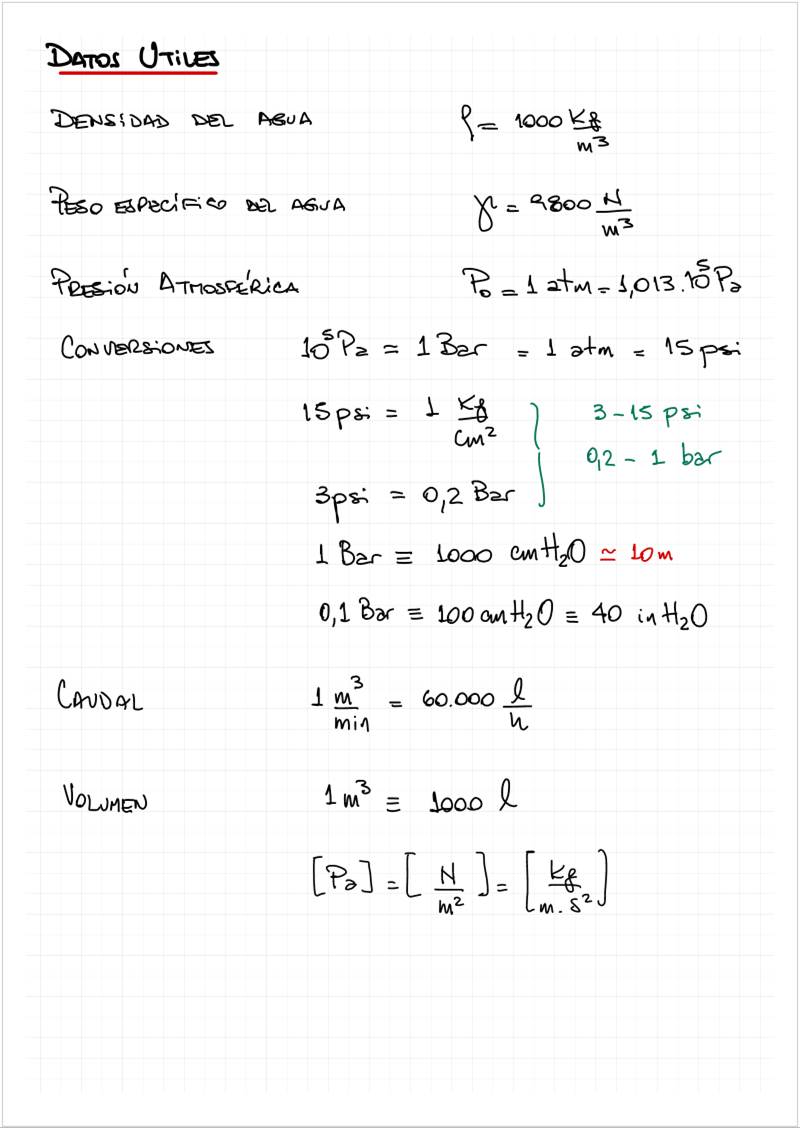

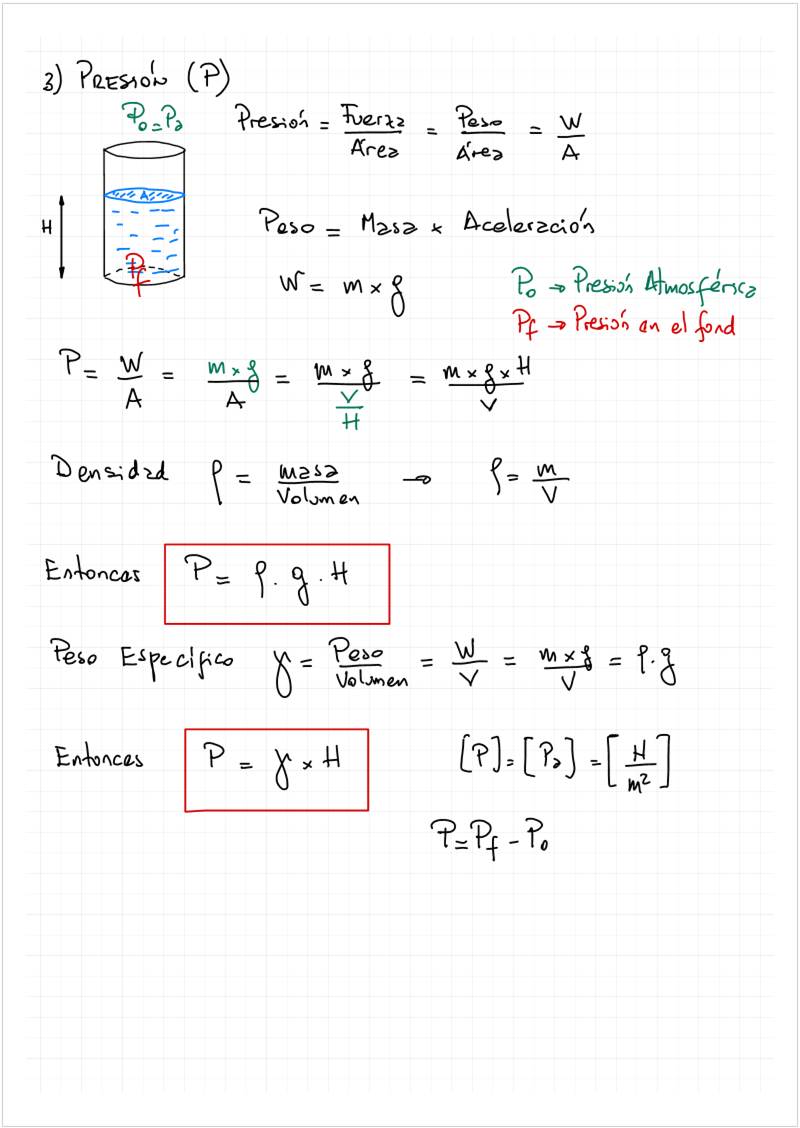

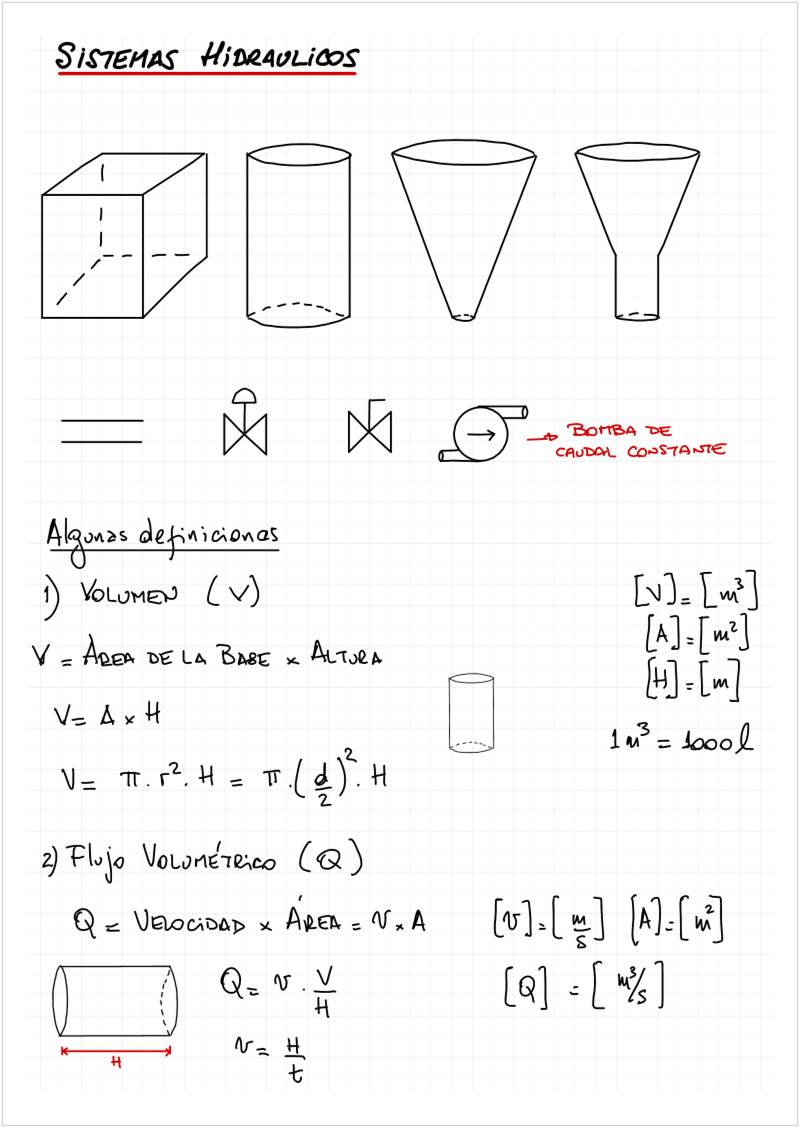

2.5.0 Sistemas Hidraulicos V2022
Thursday, April 13, 2023
5:49 PM
<<2.5.0
Sistemas Hidraulicos V2022.pdf>>

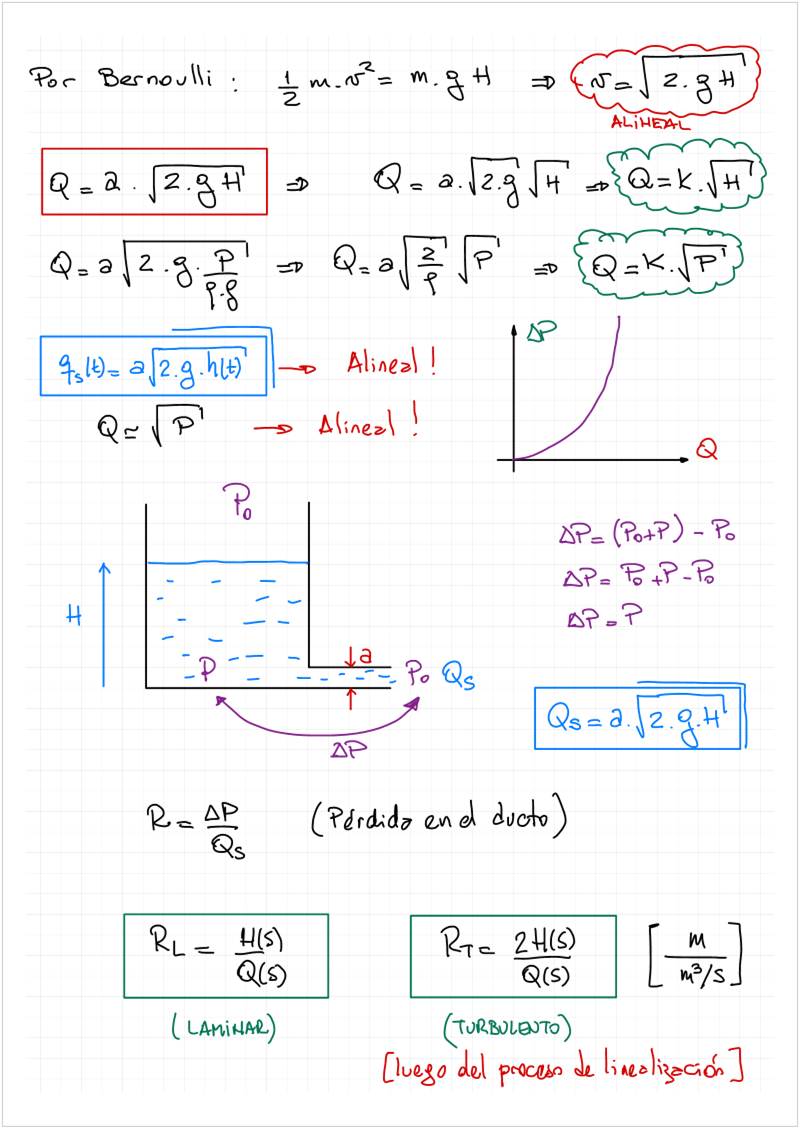

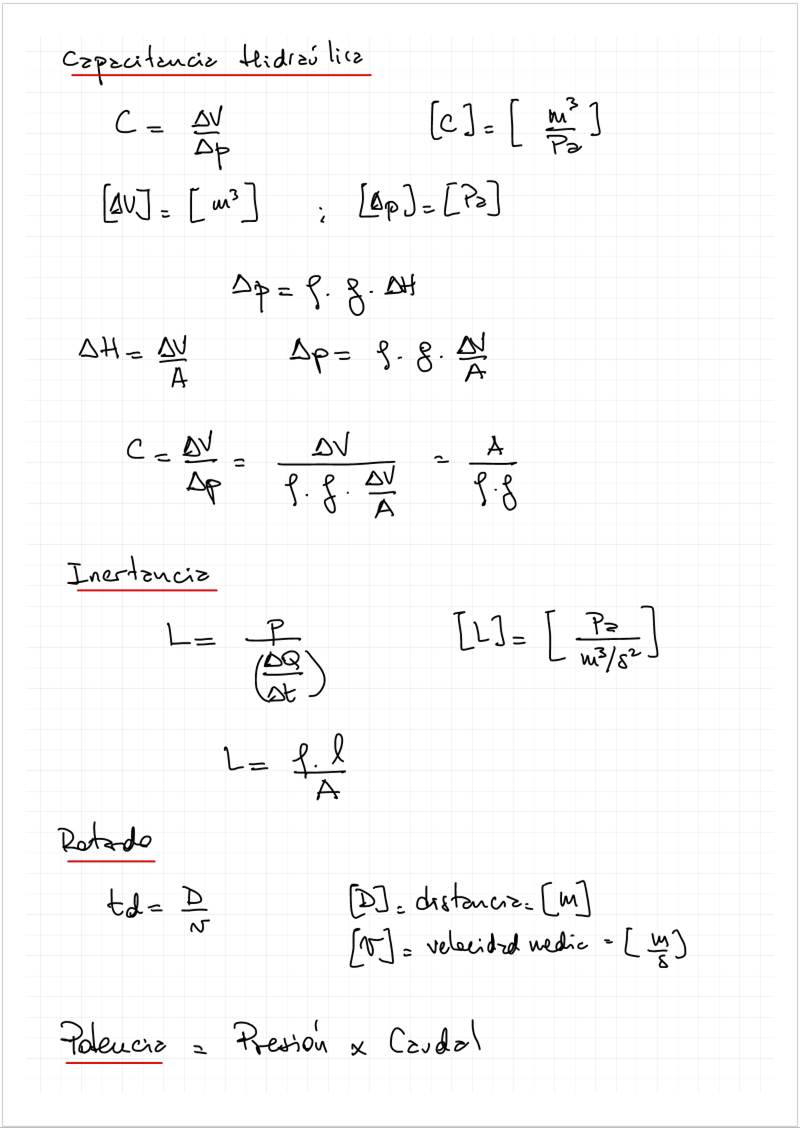

2.5.1 Sistemas Hidraulicos V2022
Thursday, April 13, 2023
5:50 PM
<<2.5.1
Sistemas Hidraulicos V2022.pdf>>
2.5.2 Sistemas Hidraulicos V2022
Thursday, April 13, 2023
5:45 PM
<<2.5.2
Sistemas Hidraulicos V2022.pdf>>
2.5.3 Sistemas Hidraulicos V2022
Thursday, April 13, 2023
5:45 PM
<<2.5.3
Sistemas Hidraulicos V2022.pdf>>

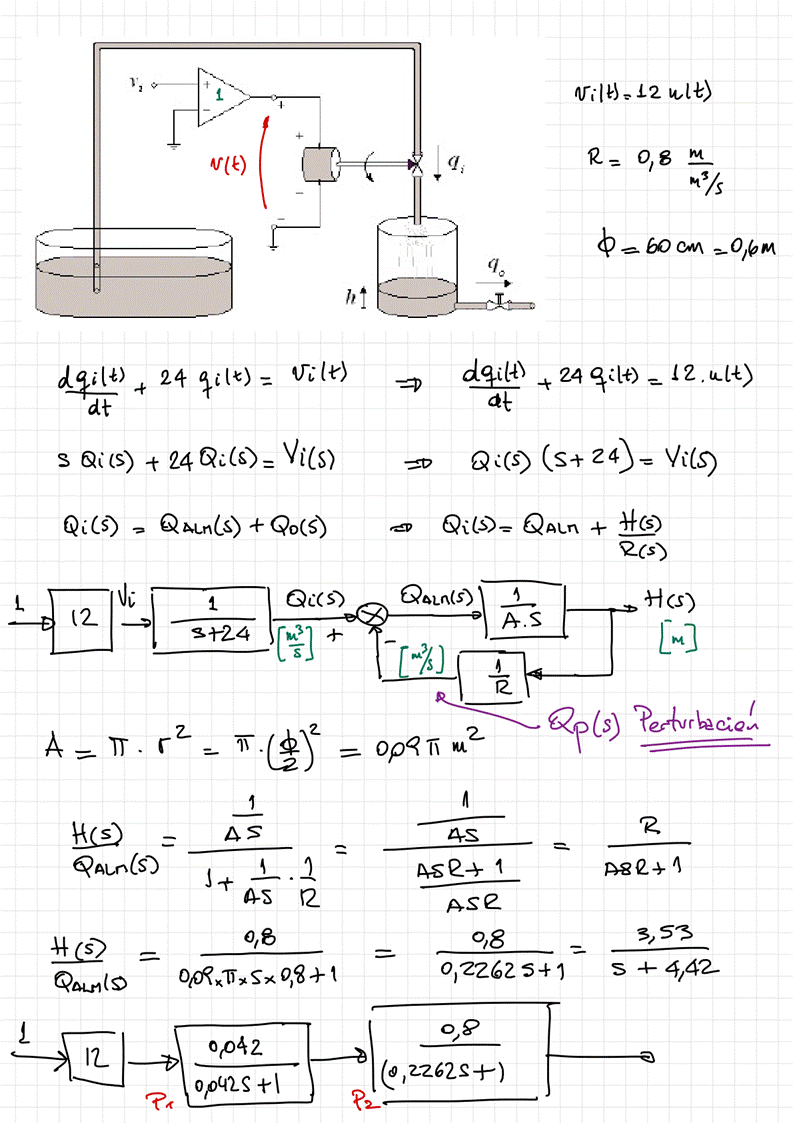

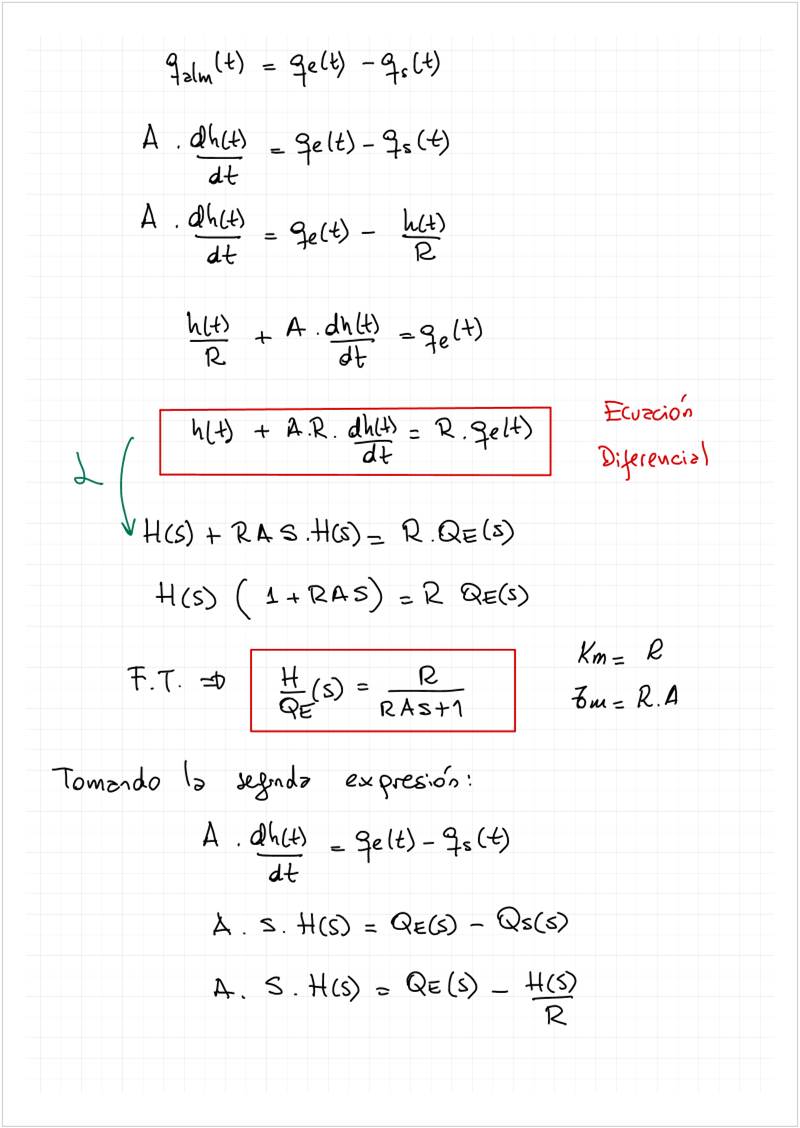

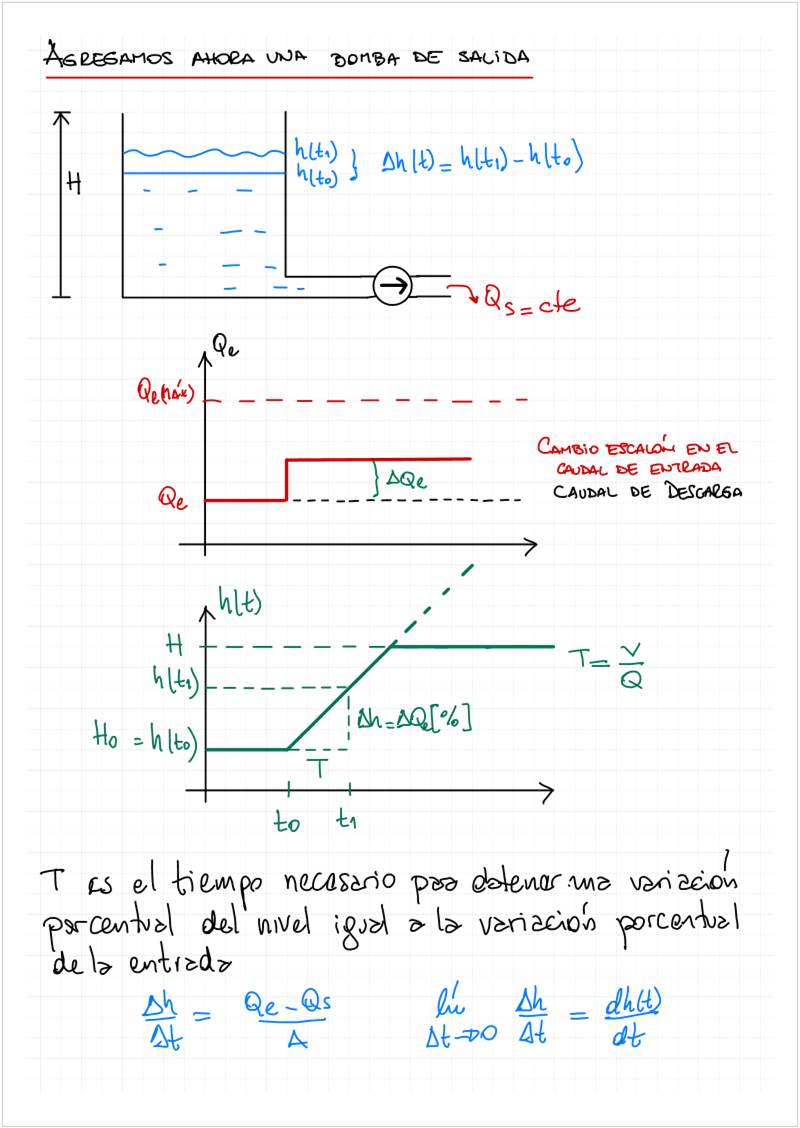

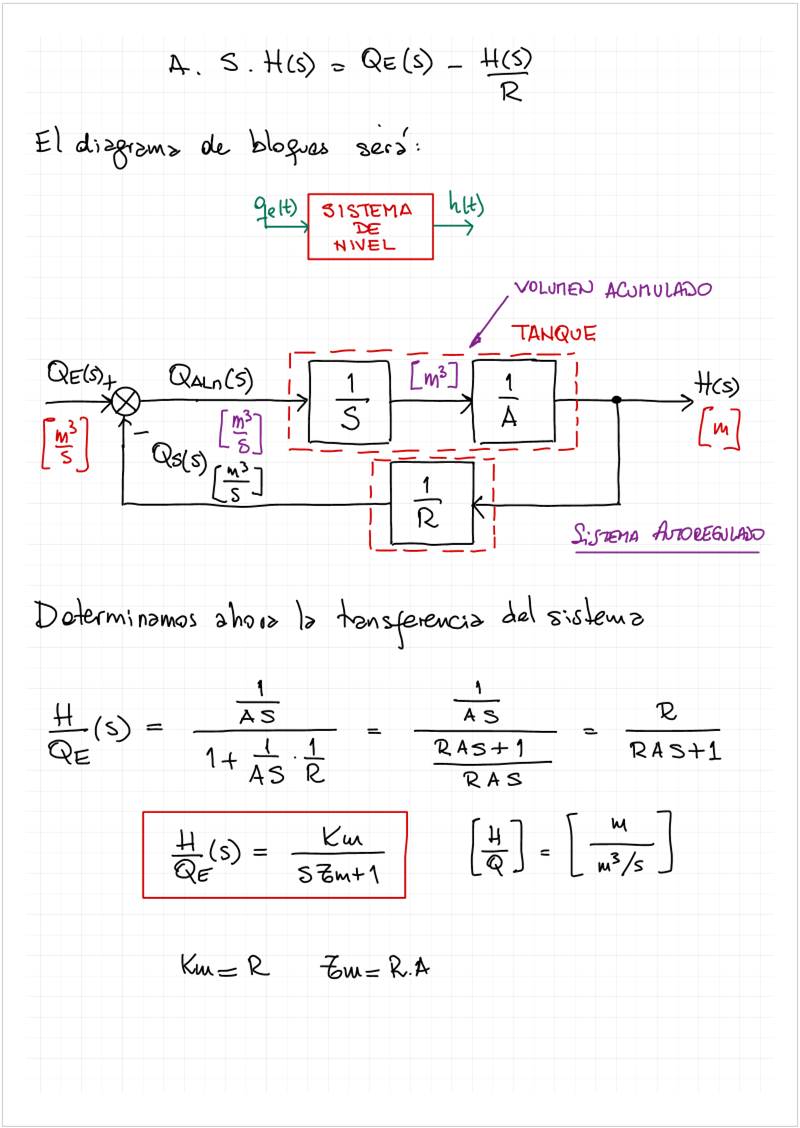

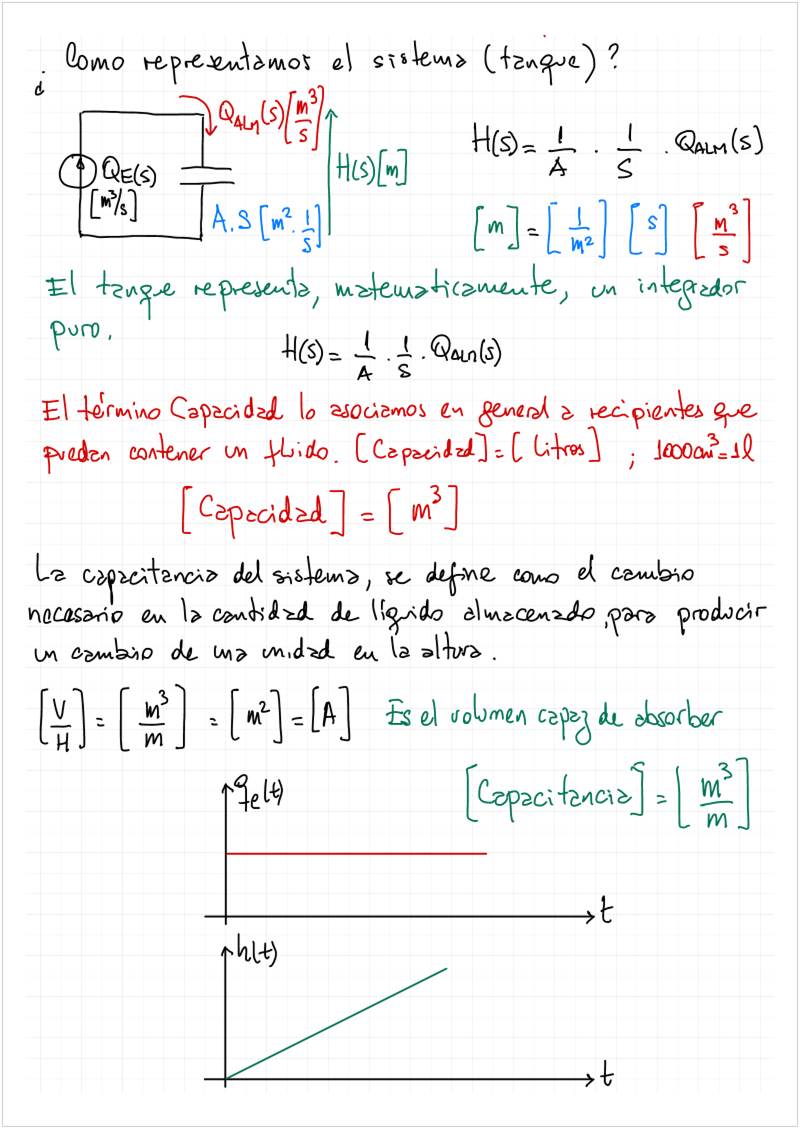

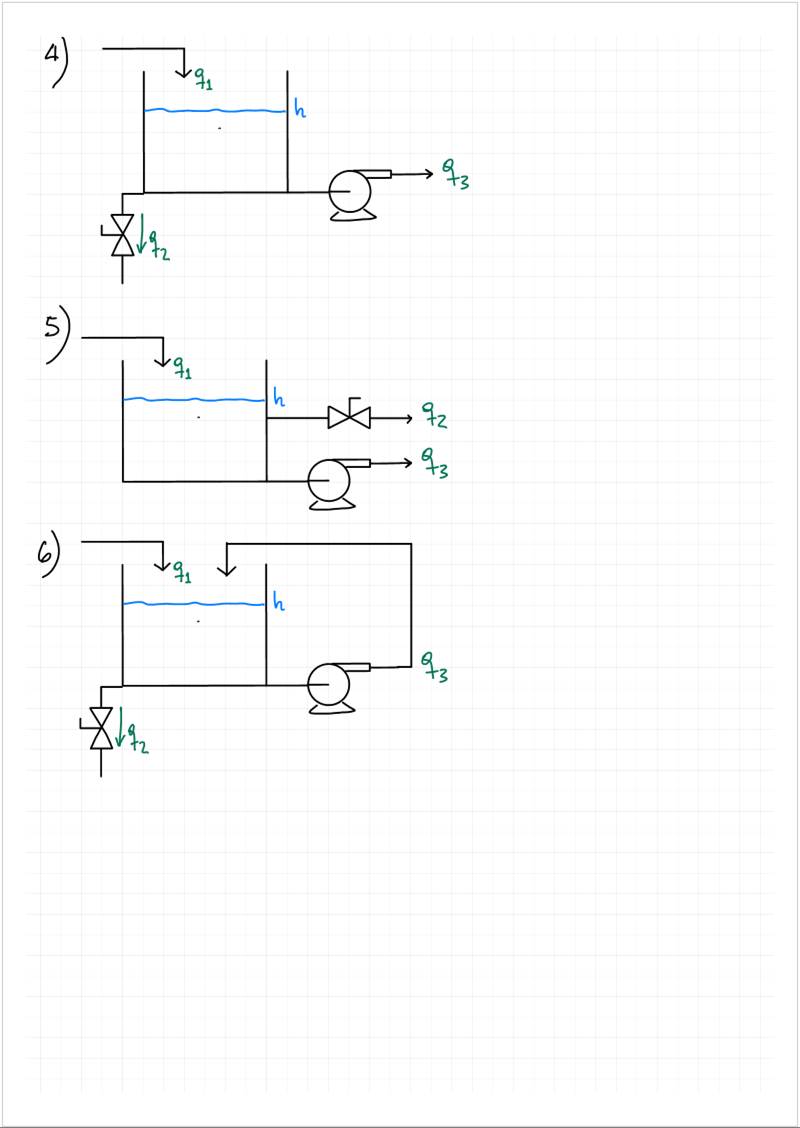

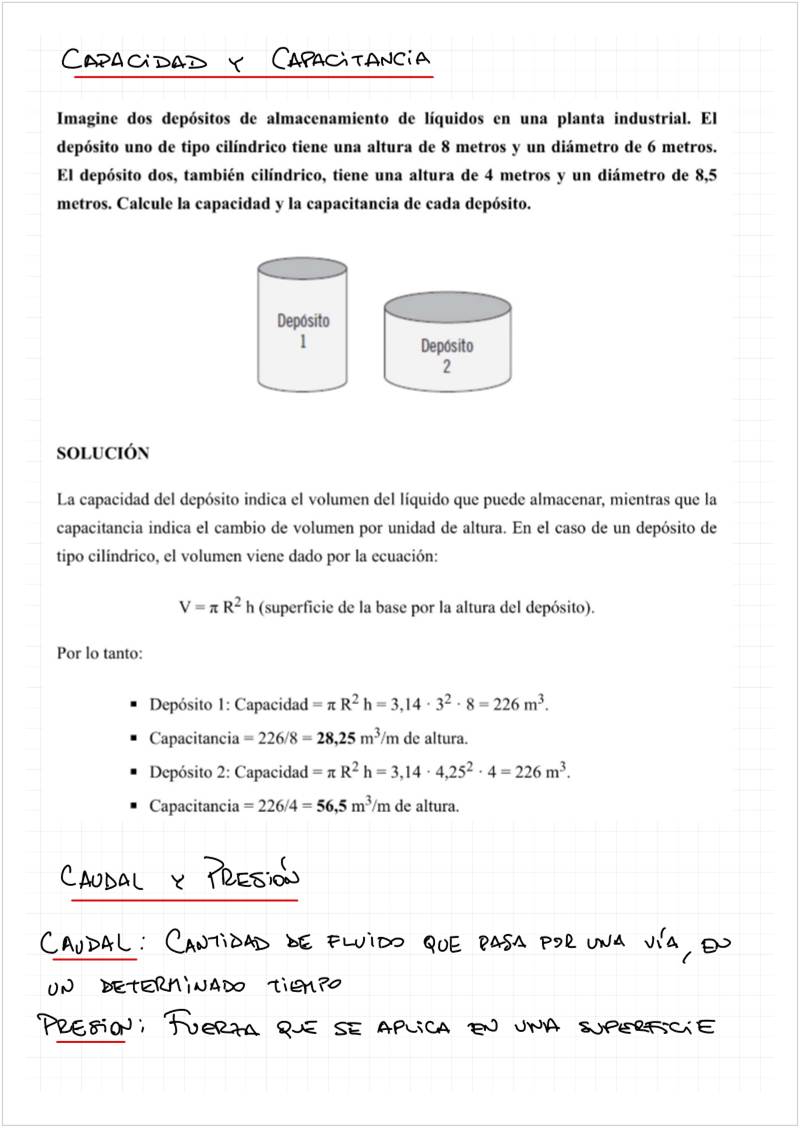

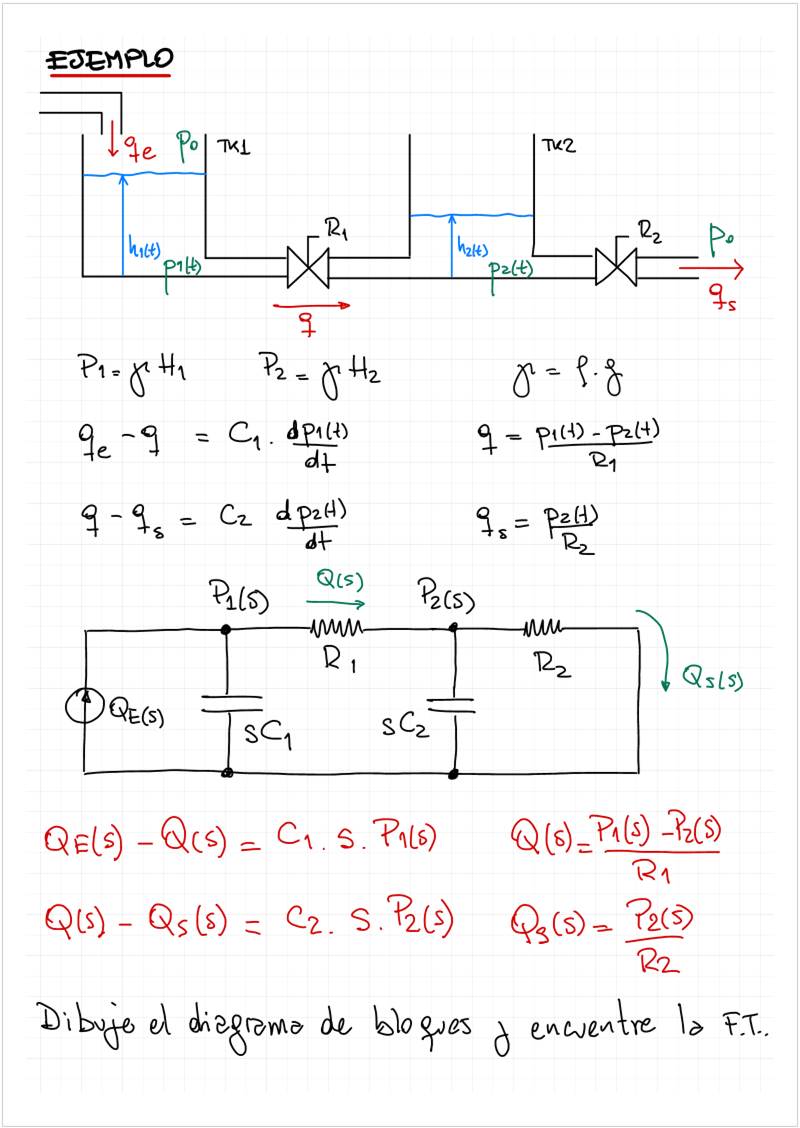

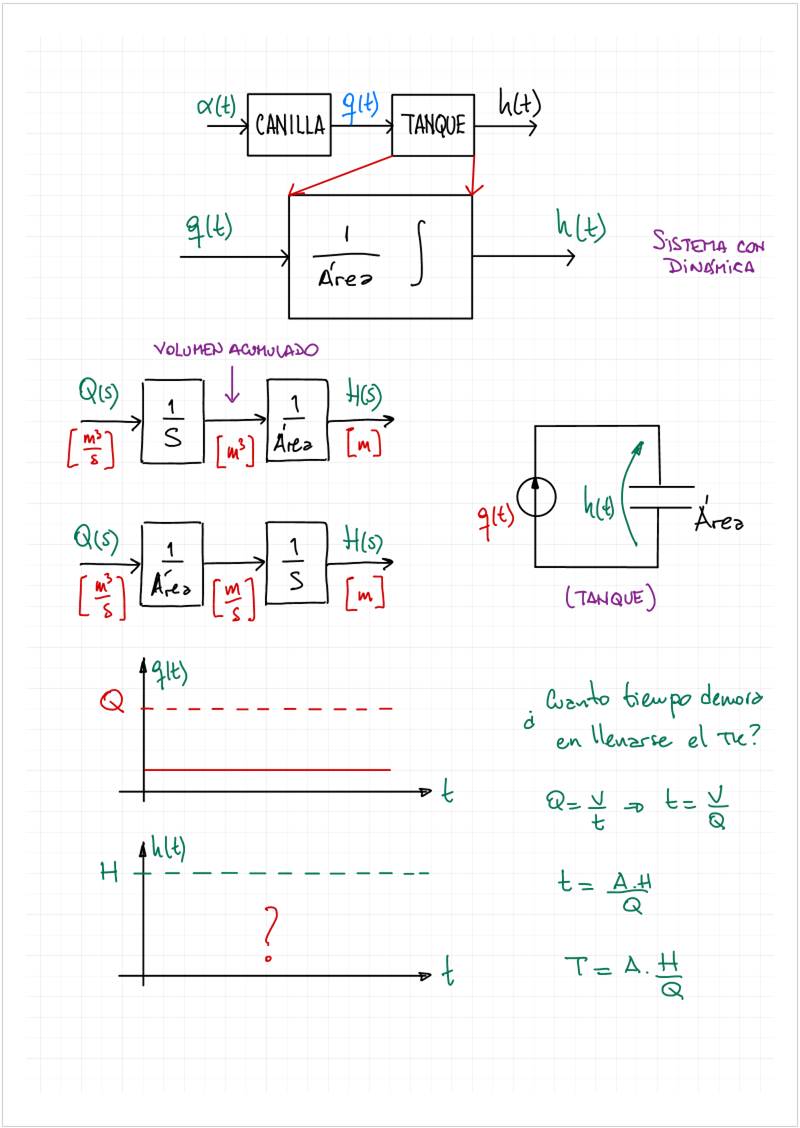

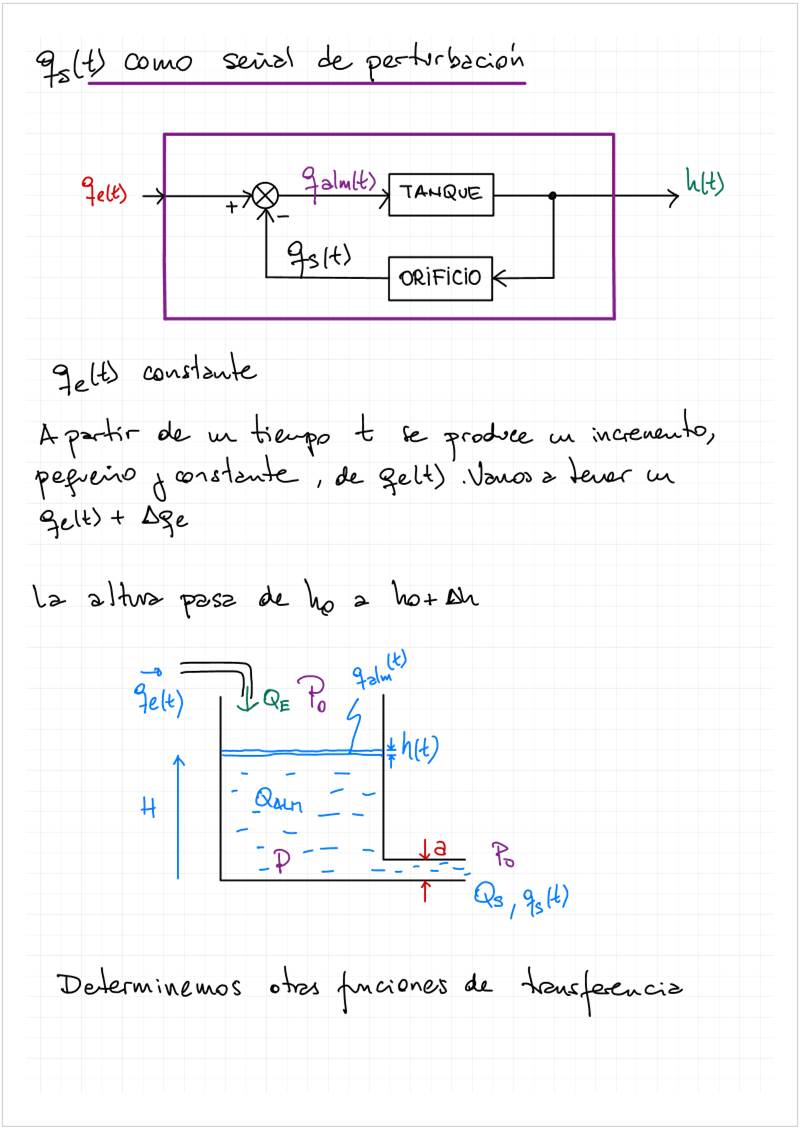

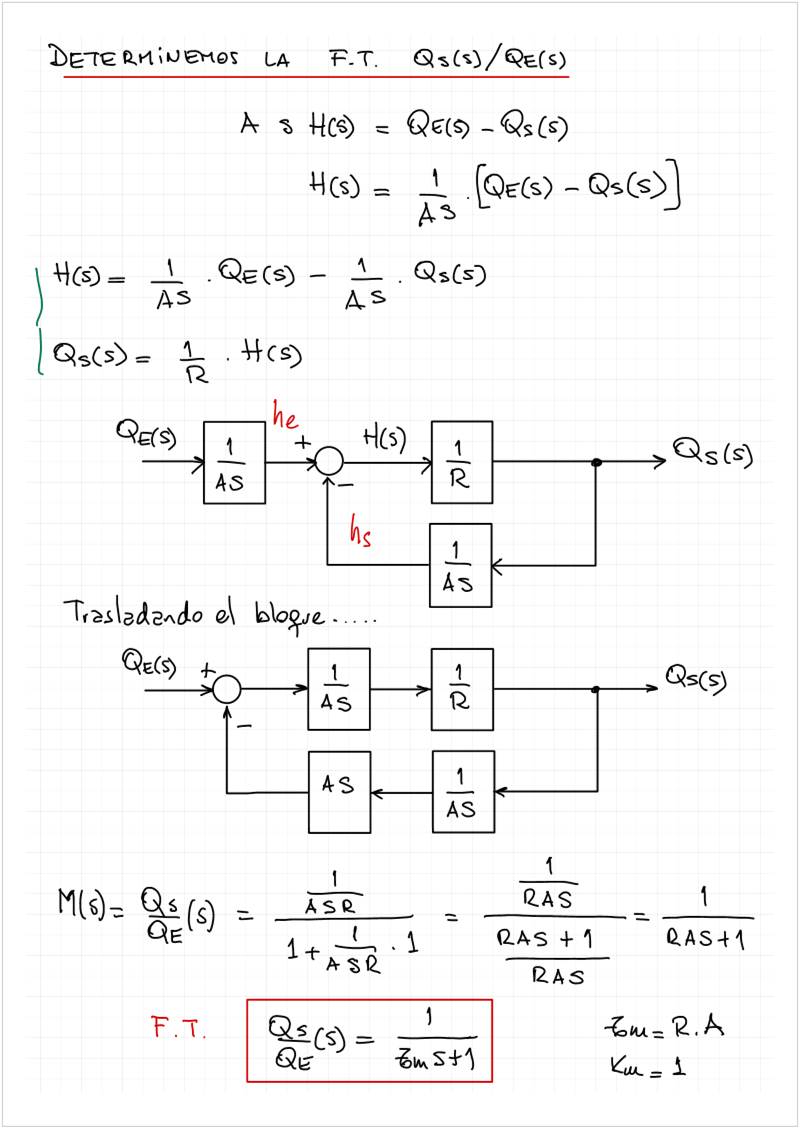

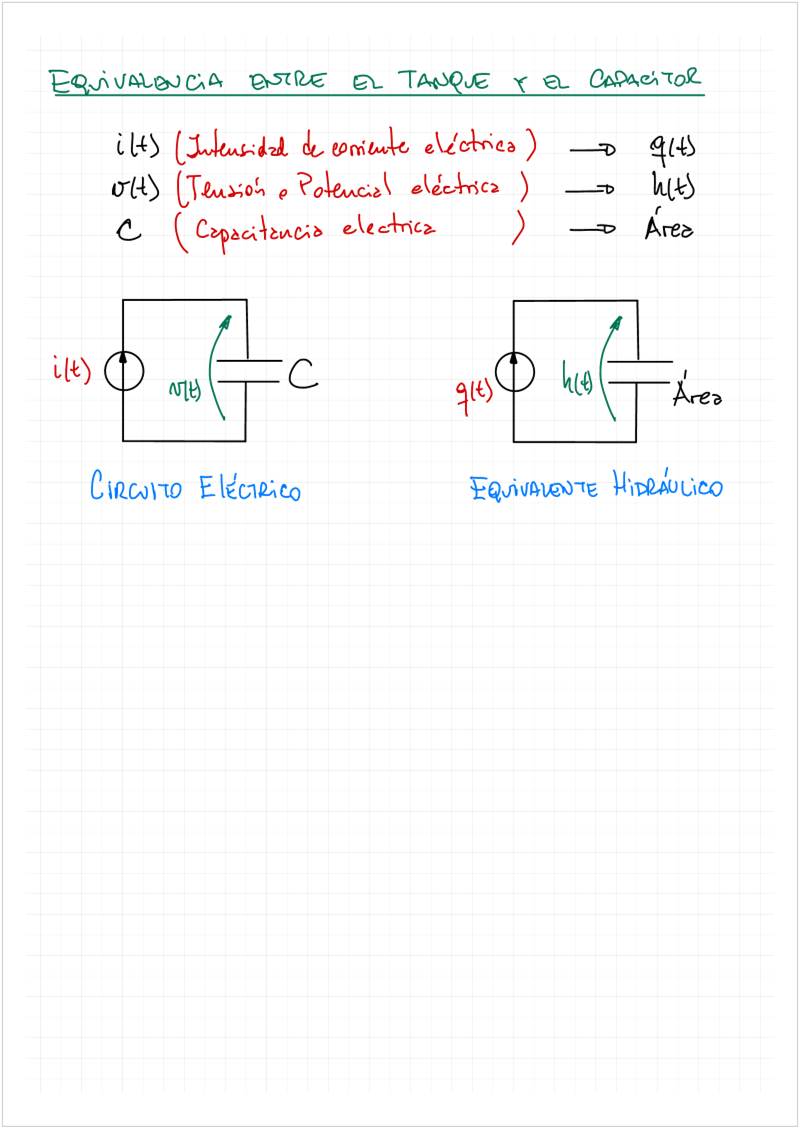

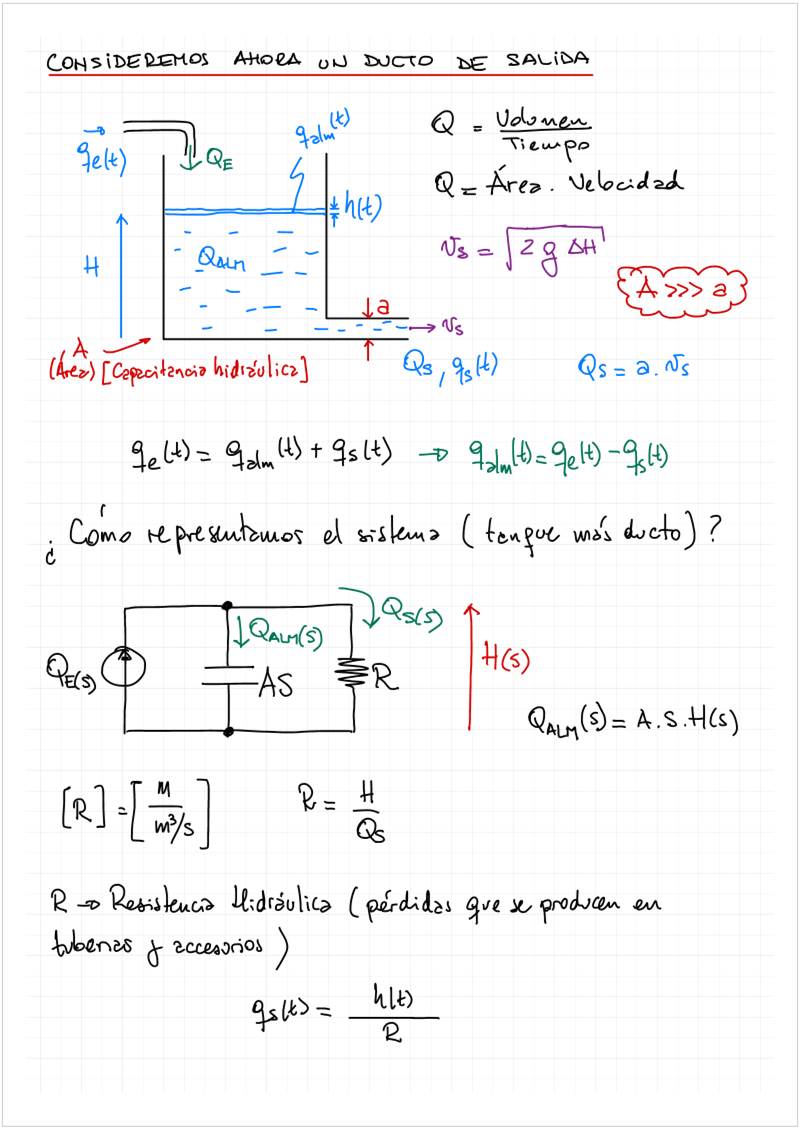

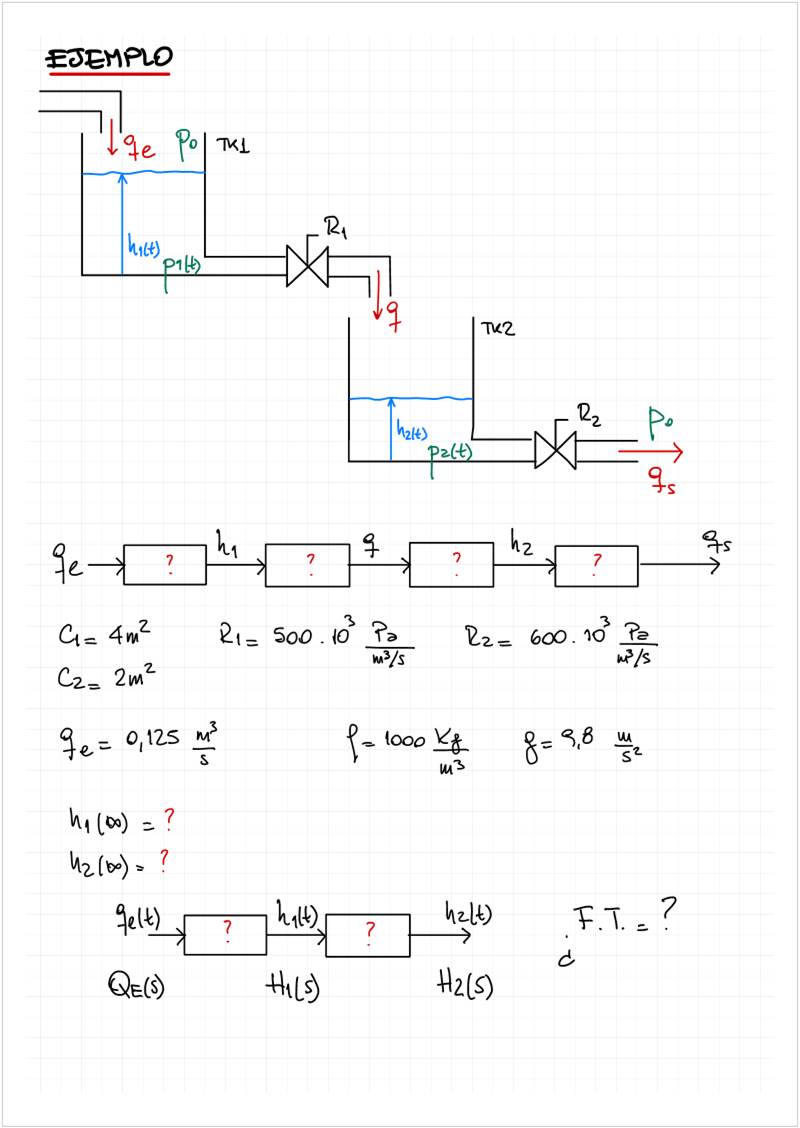

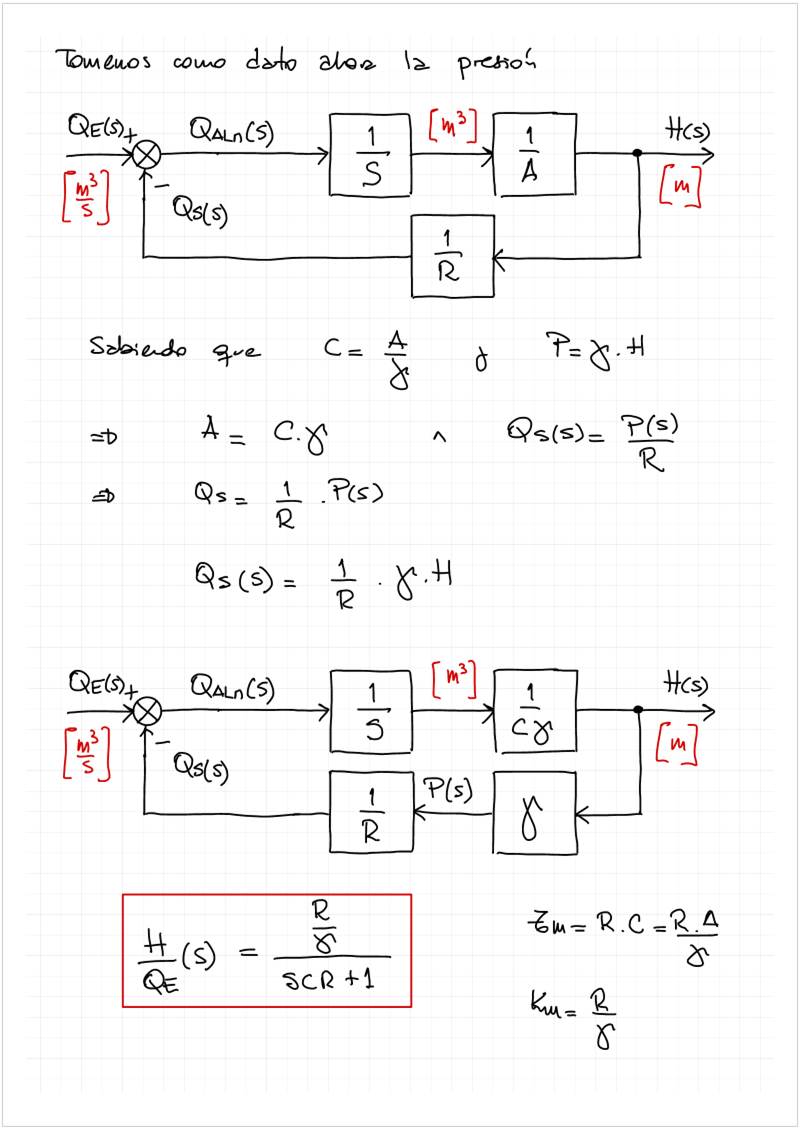

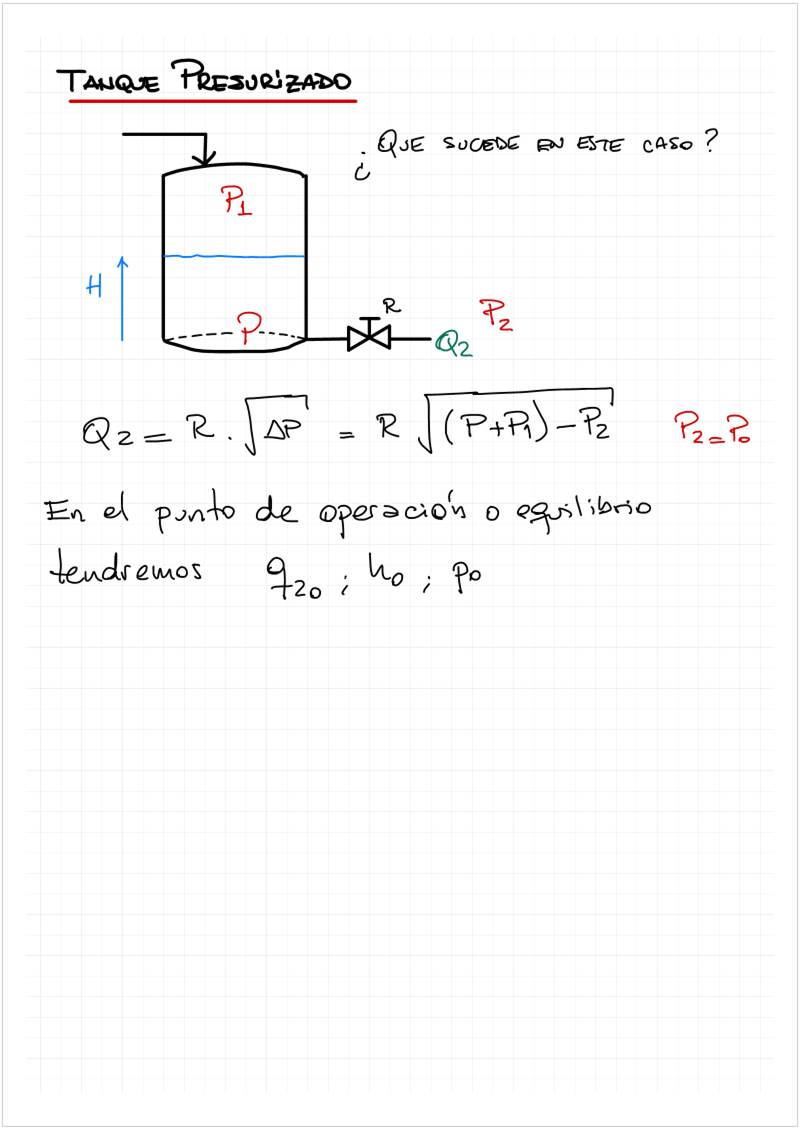

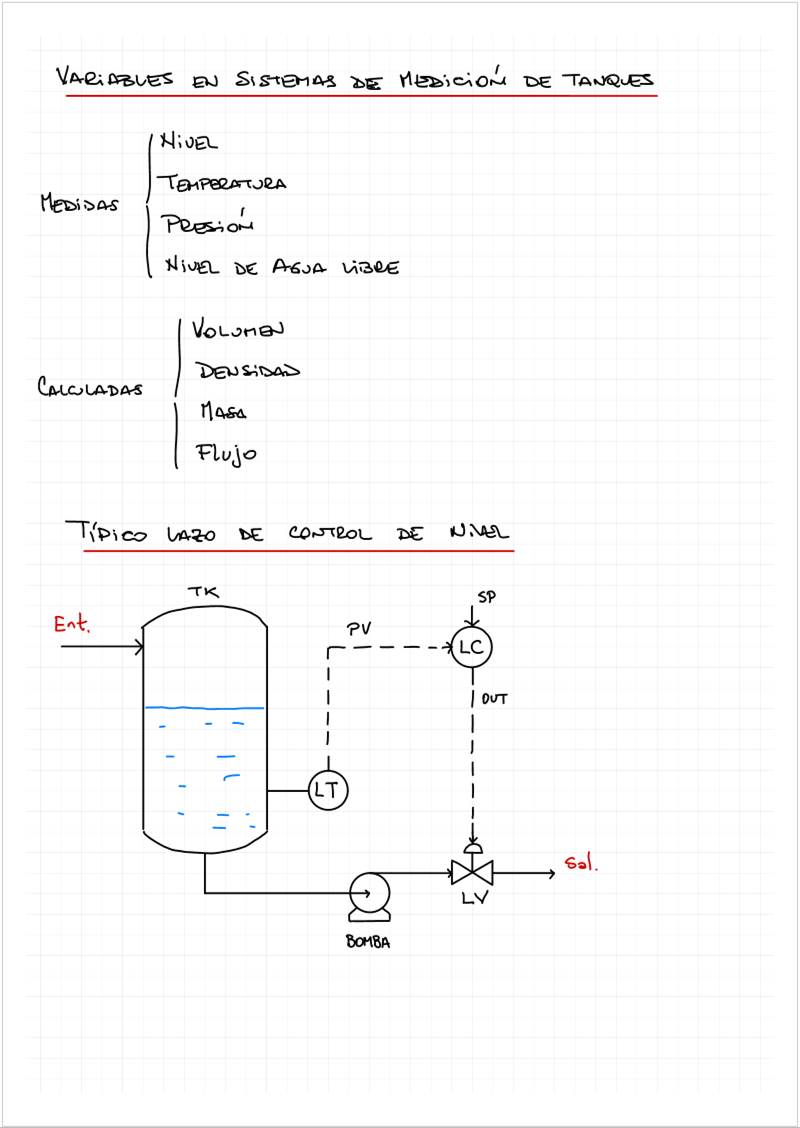

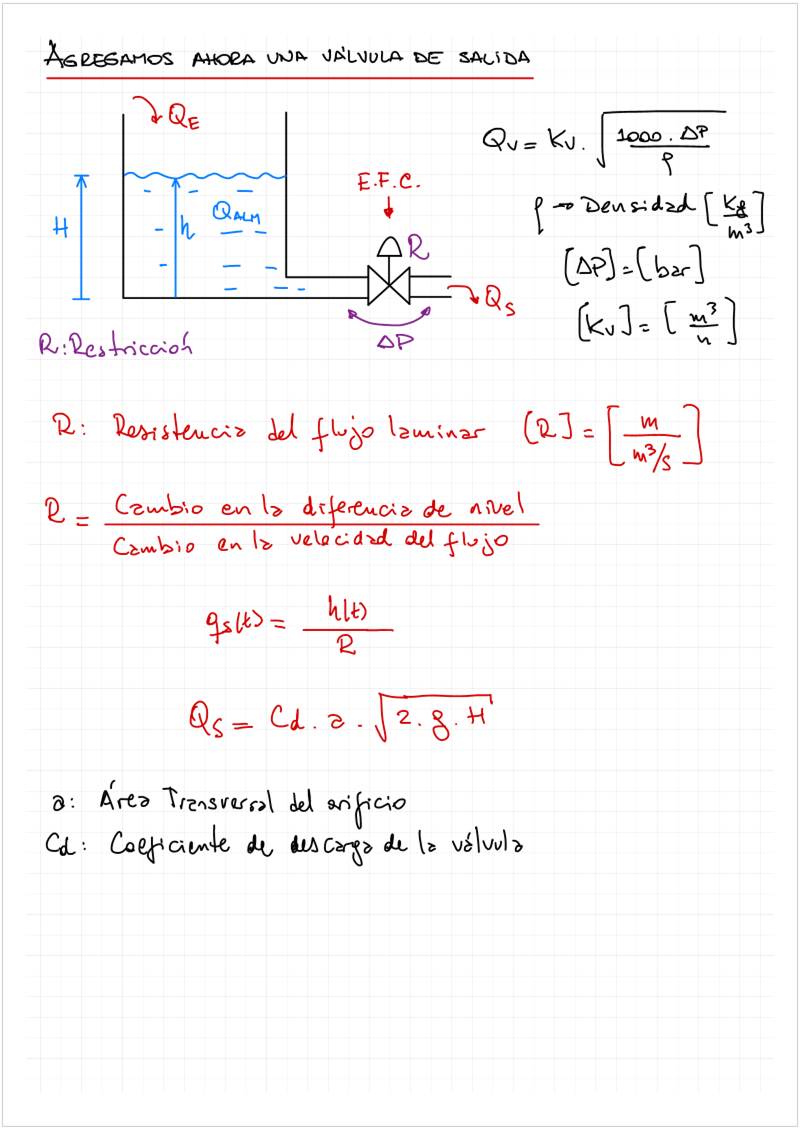

2.5.4 Tanques V2022
Thursday, April 13, 2023
5:45 PM

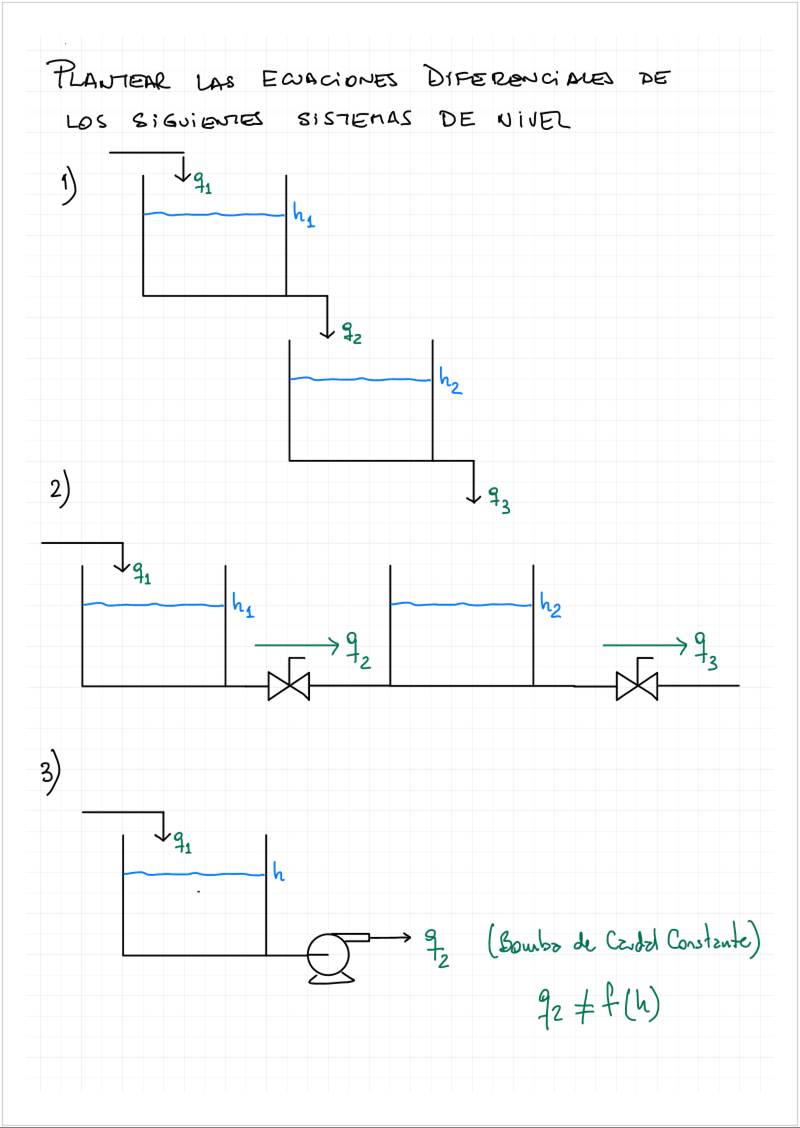

<<2.5.4
Tanques V2022.pdf>>

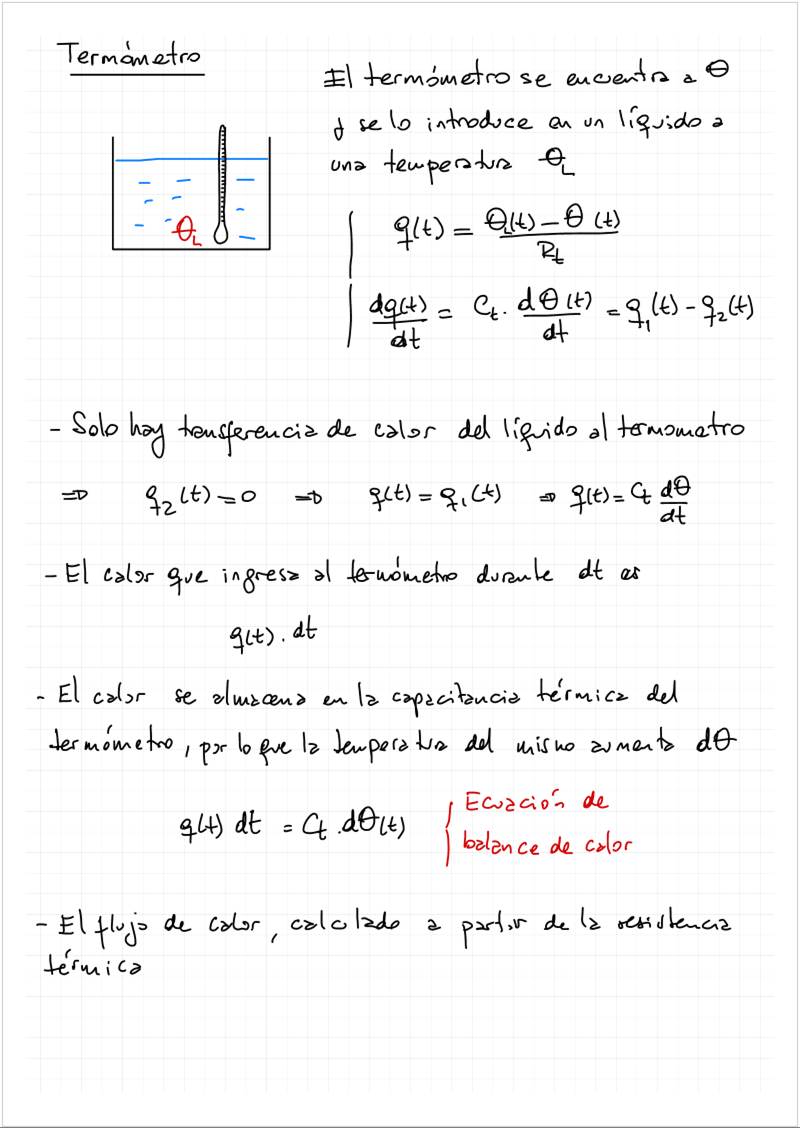

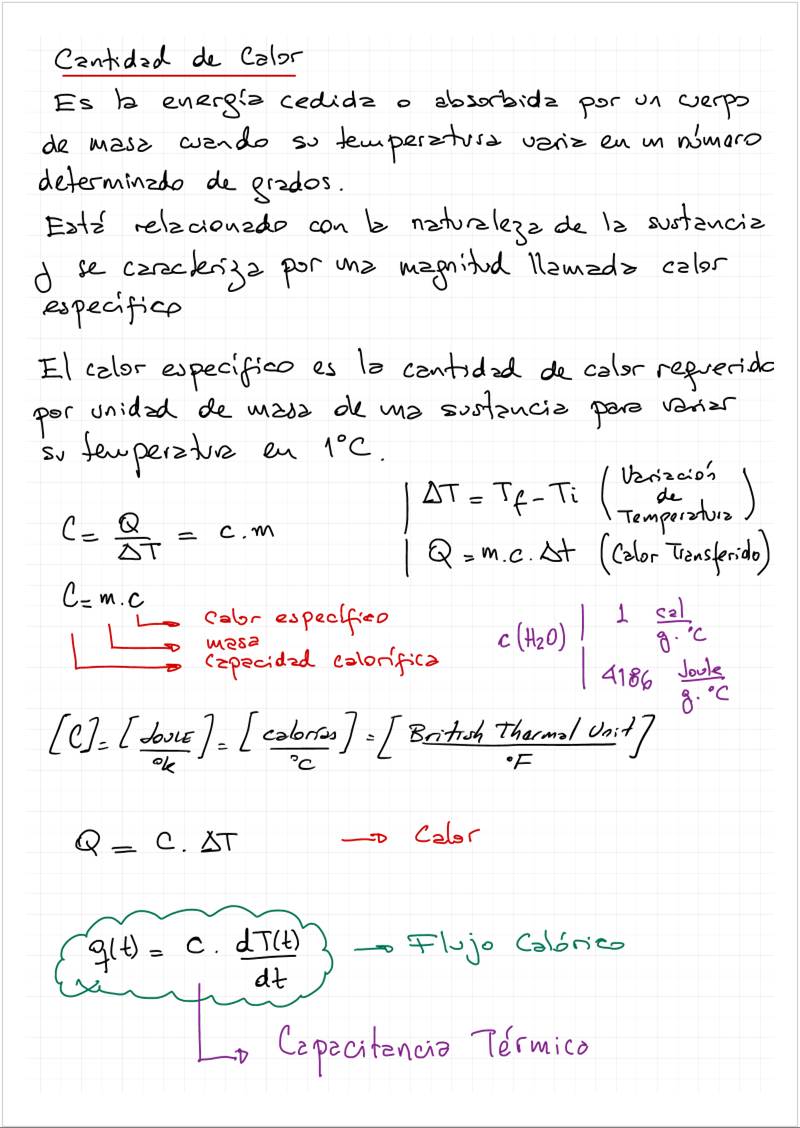

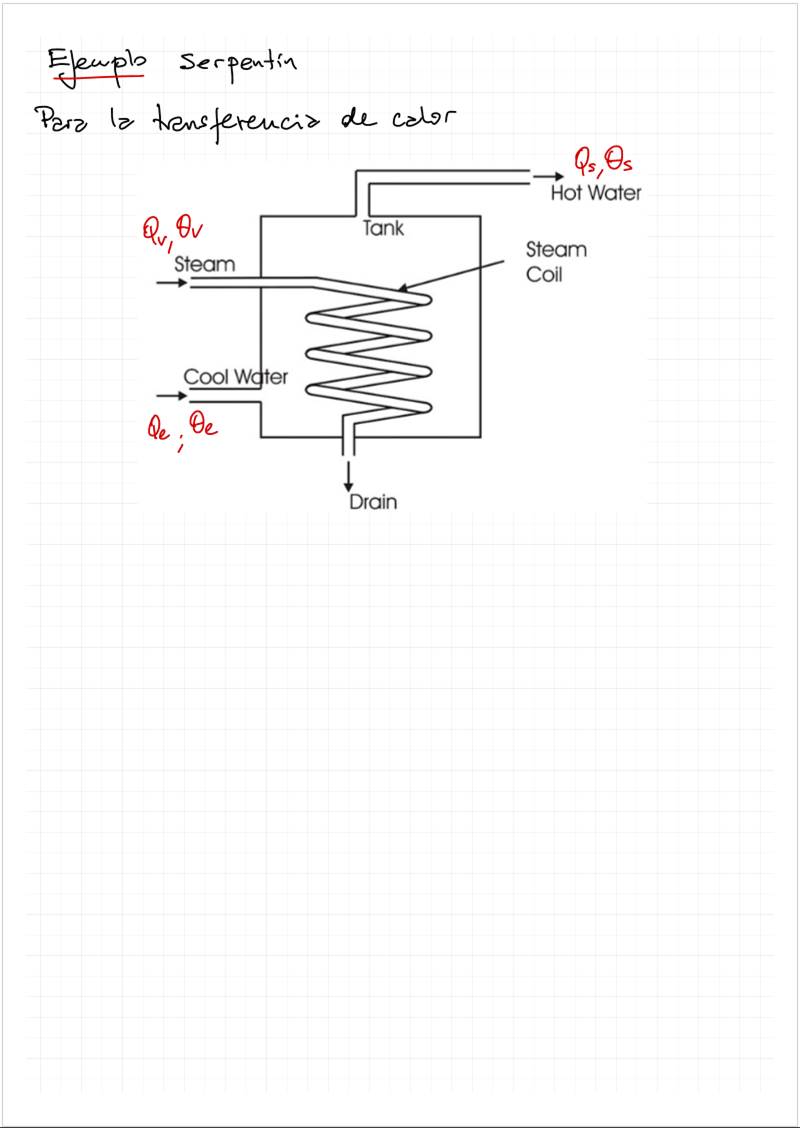

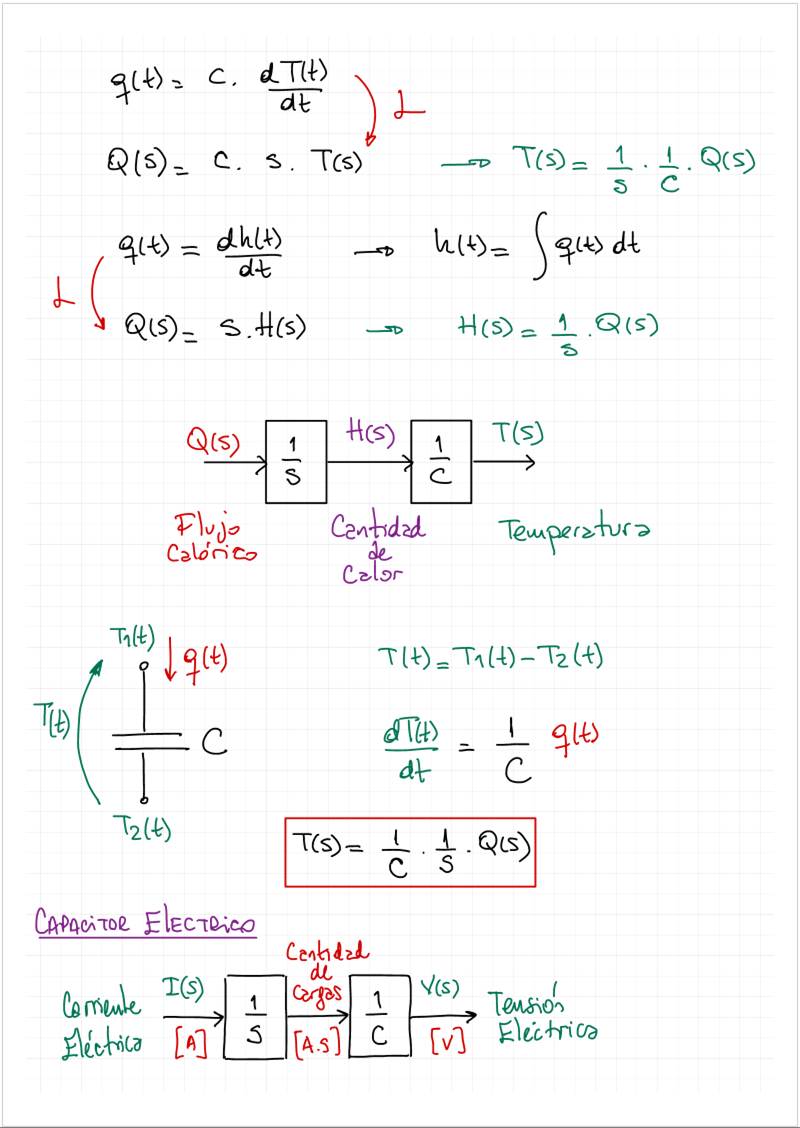

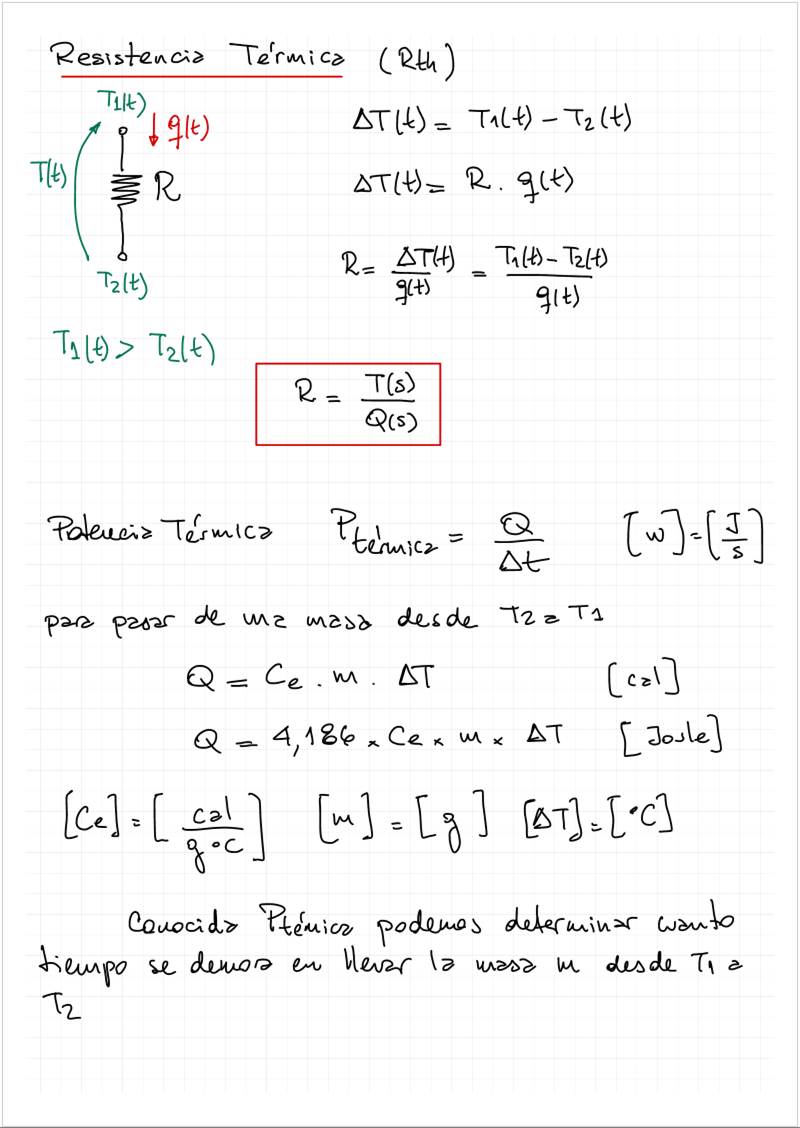

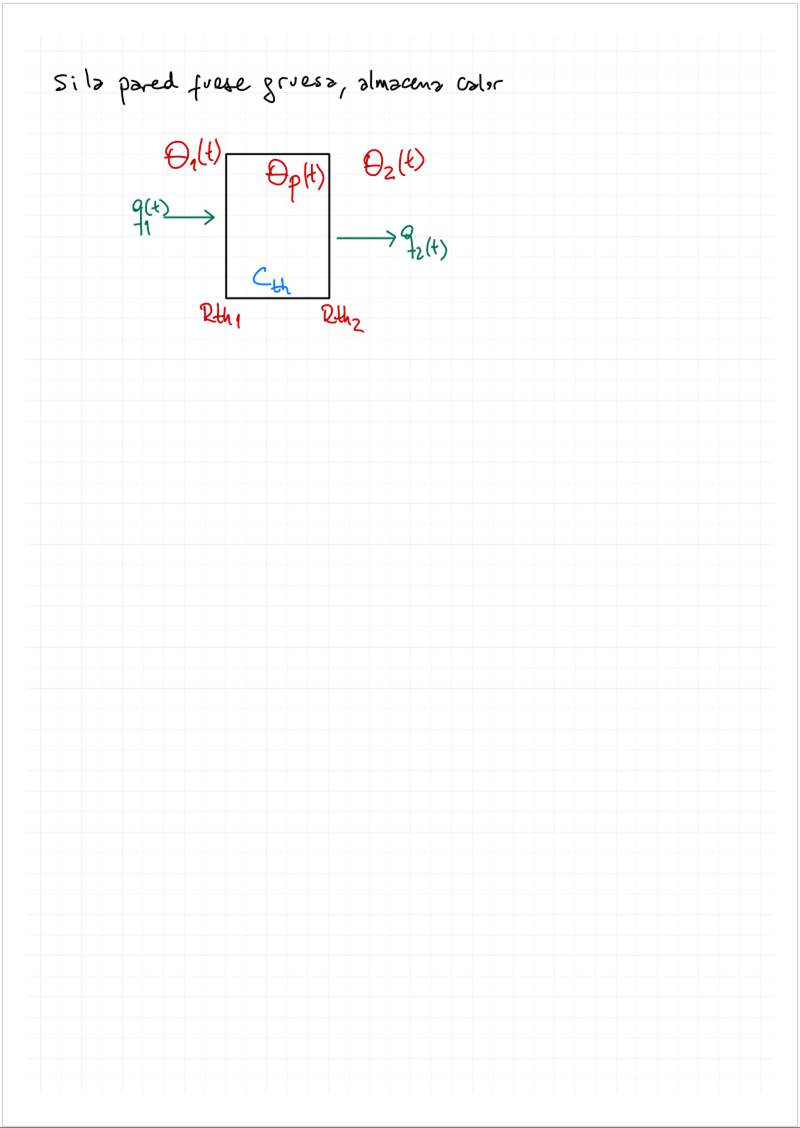

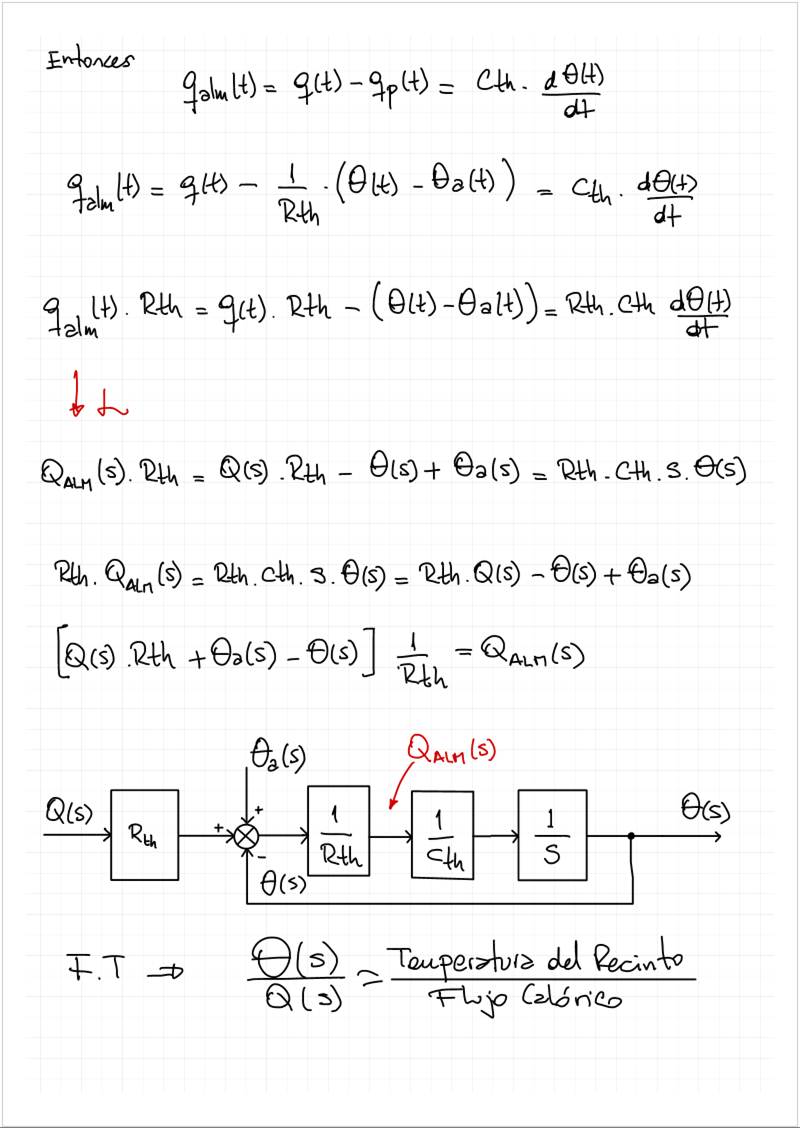

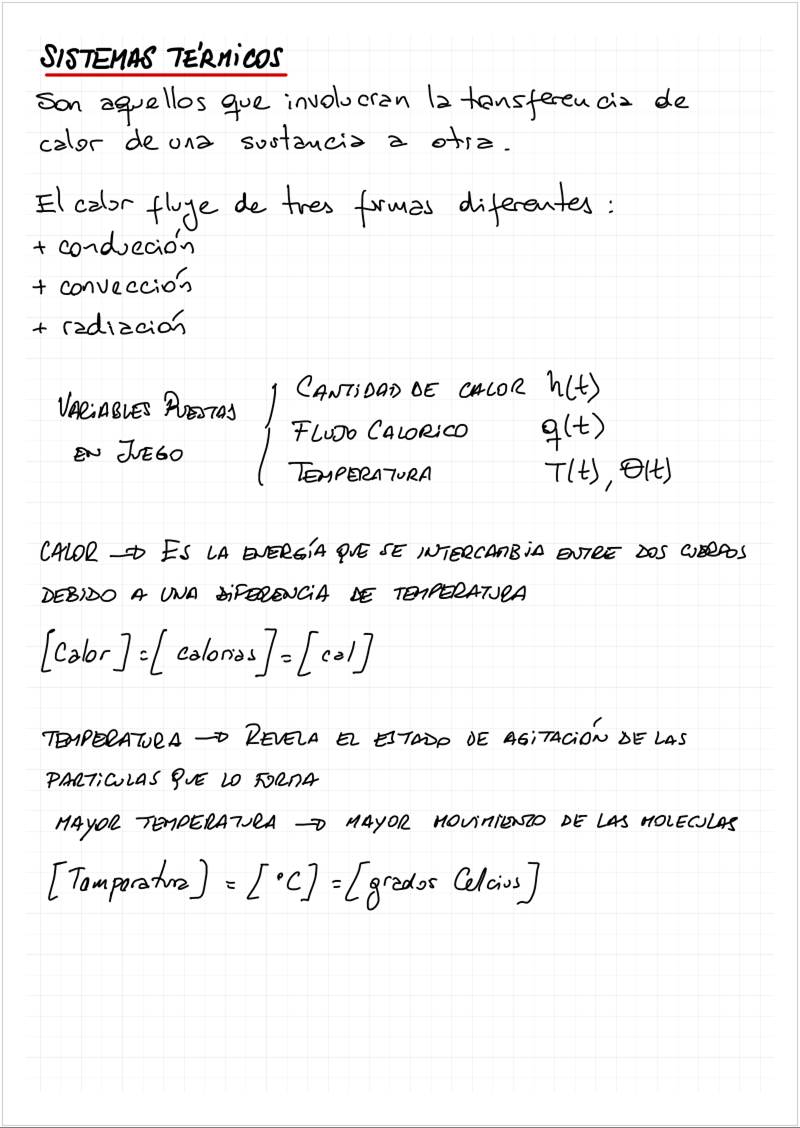

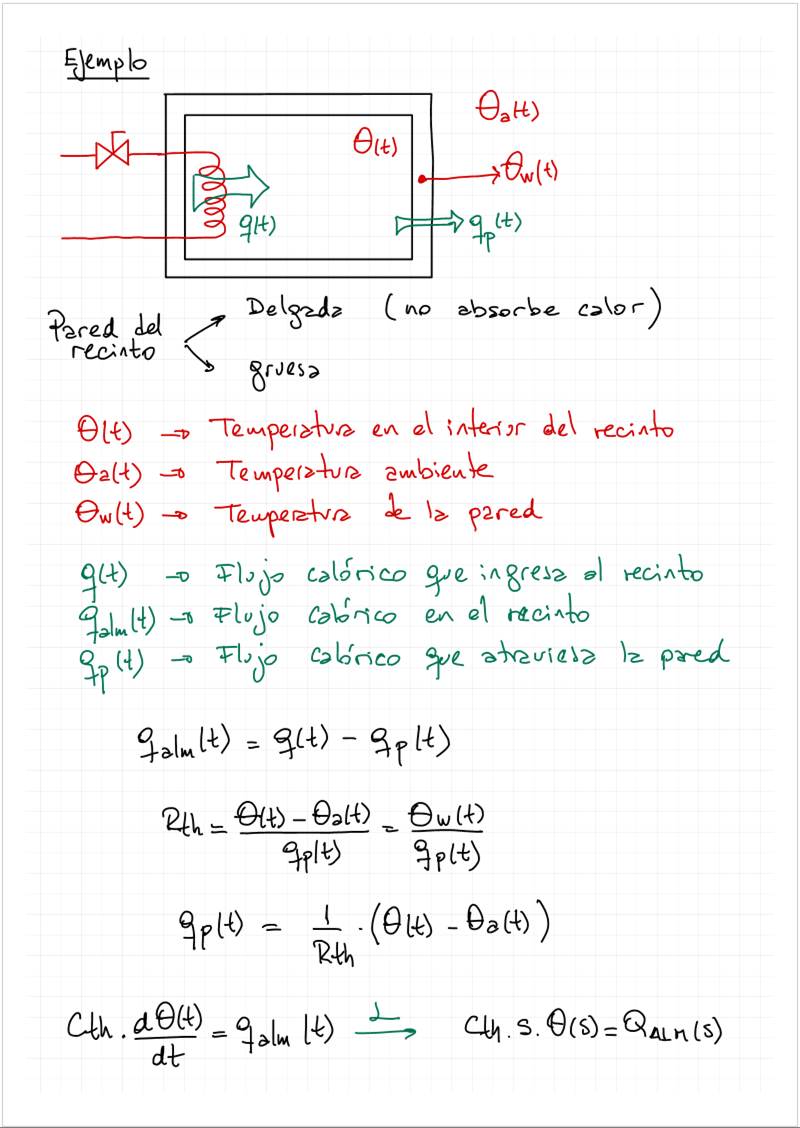

2.7.0 Sistema Termico V2022
Thursday, April 13, 2023
5:45 PM
<<2.7.0
Sistema Termico V2022.pdf>>

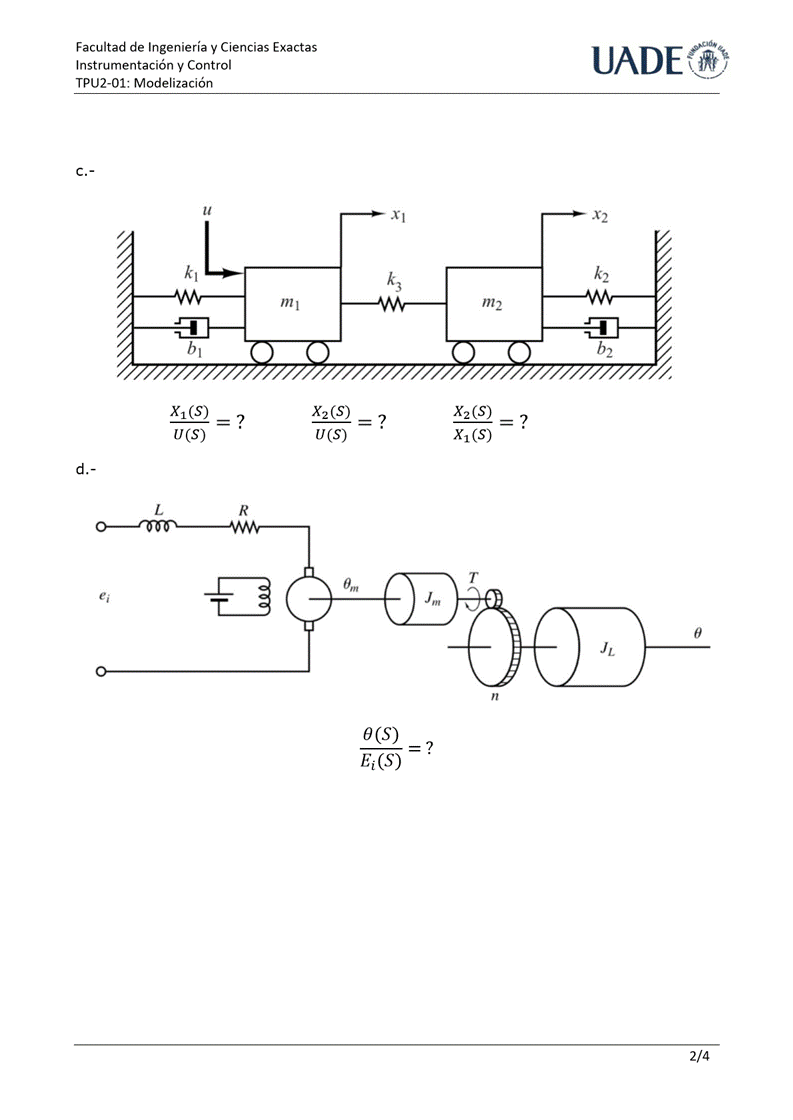

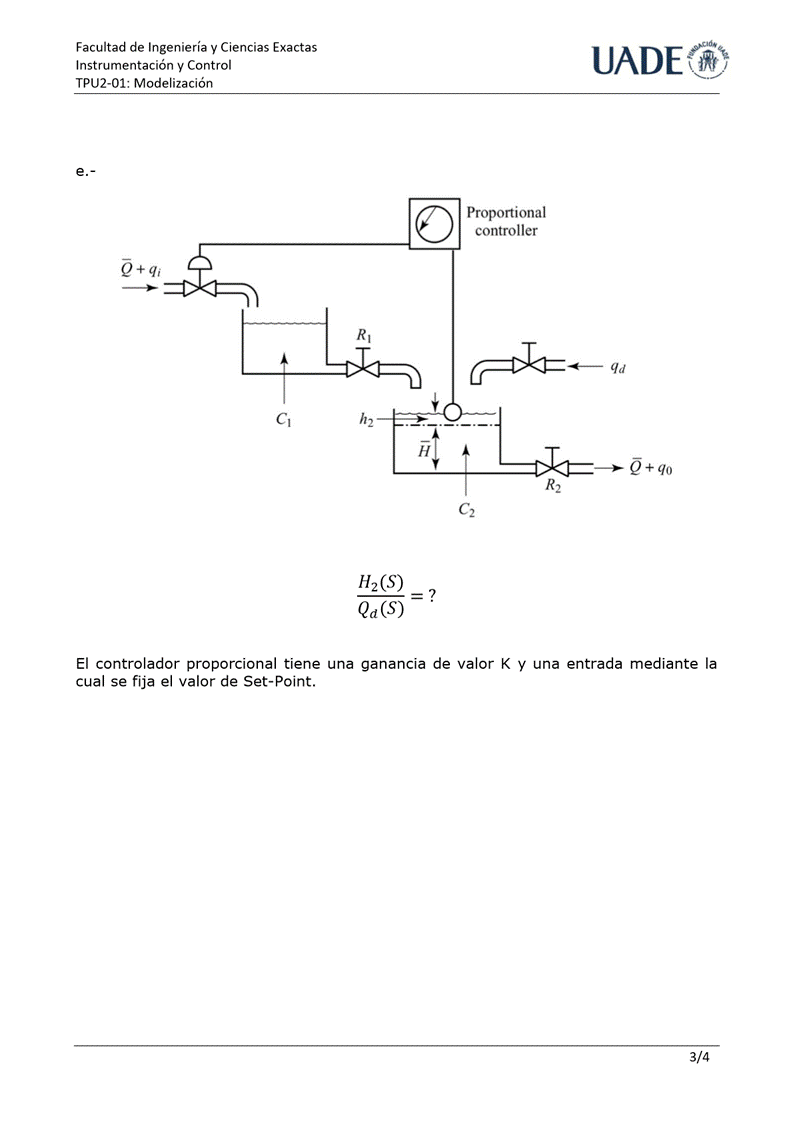

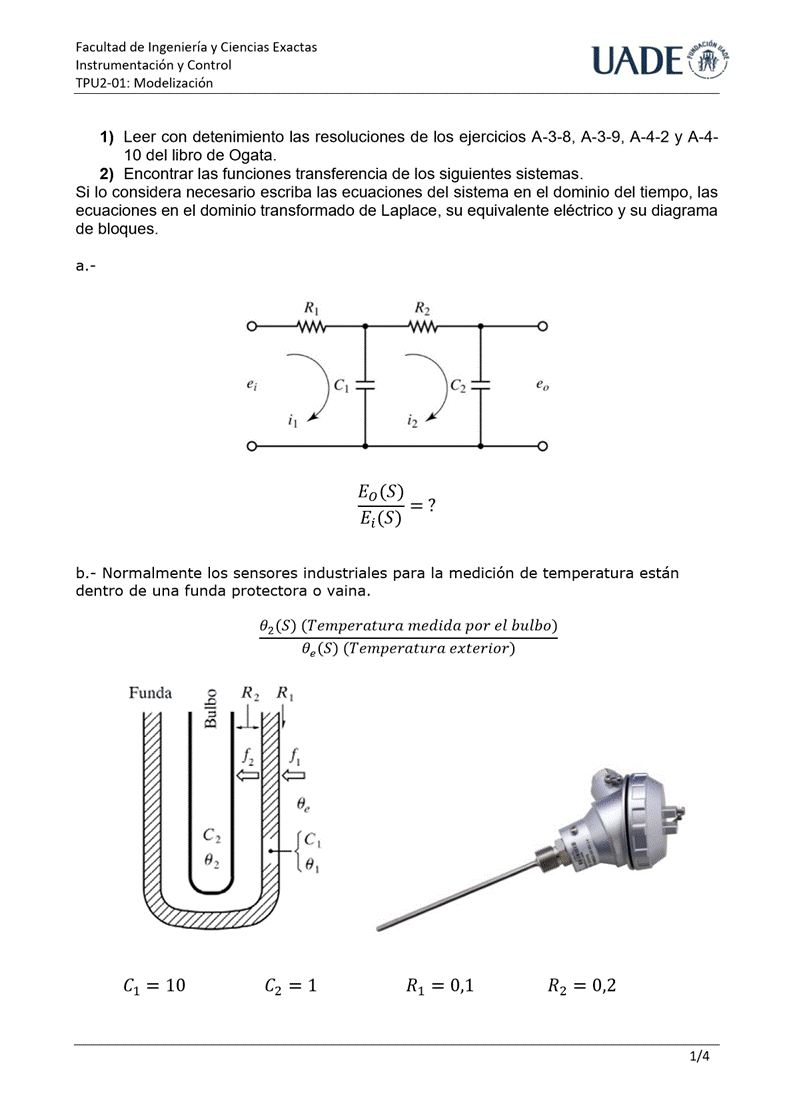

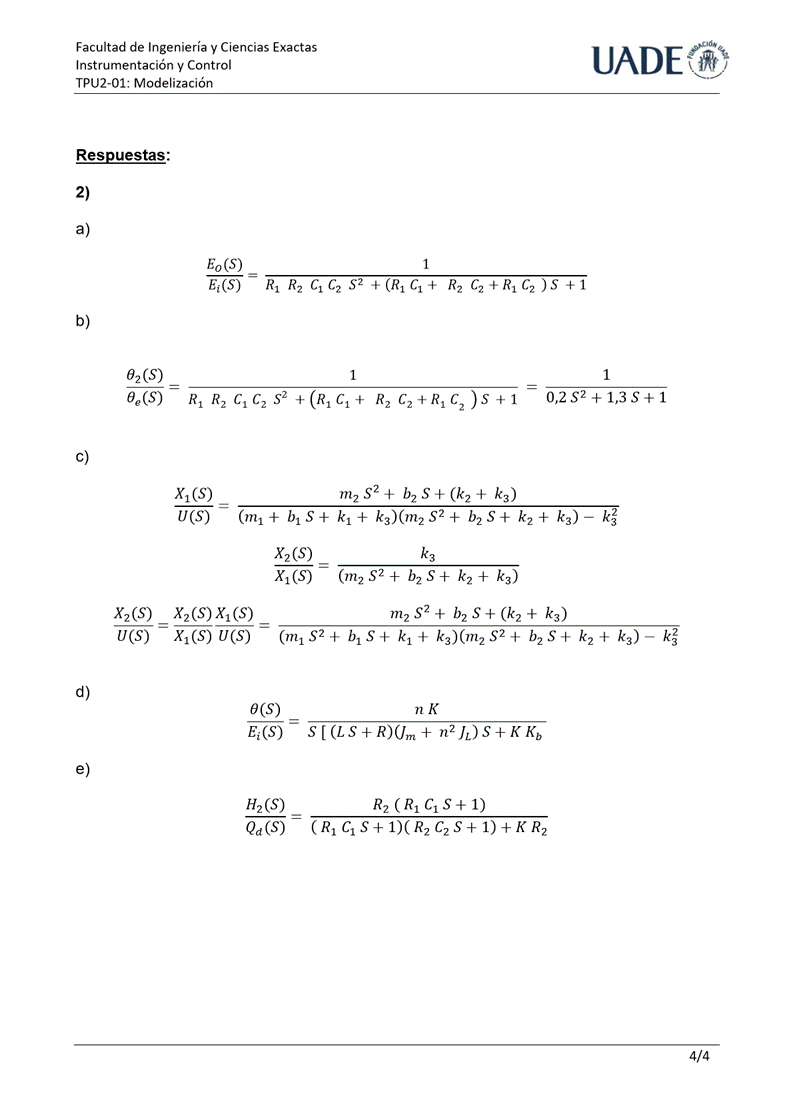

TP U2
lunes, 15 de mayo de 2023
19:40
<<TPU2-01 V2023.pdf>>
Unidad 3
Thursday, April 13, 2023
5:52 PM

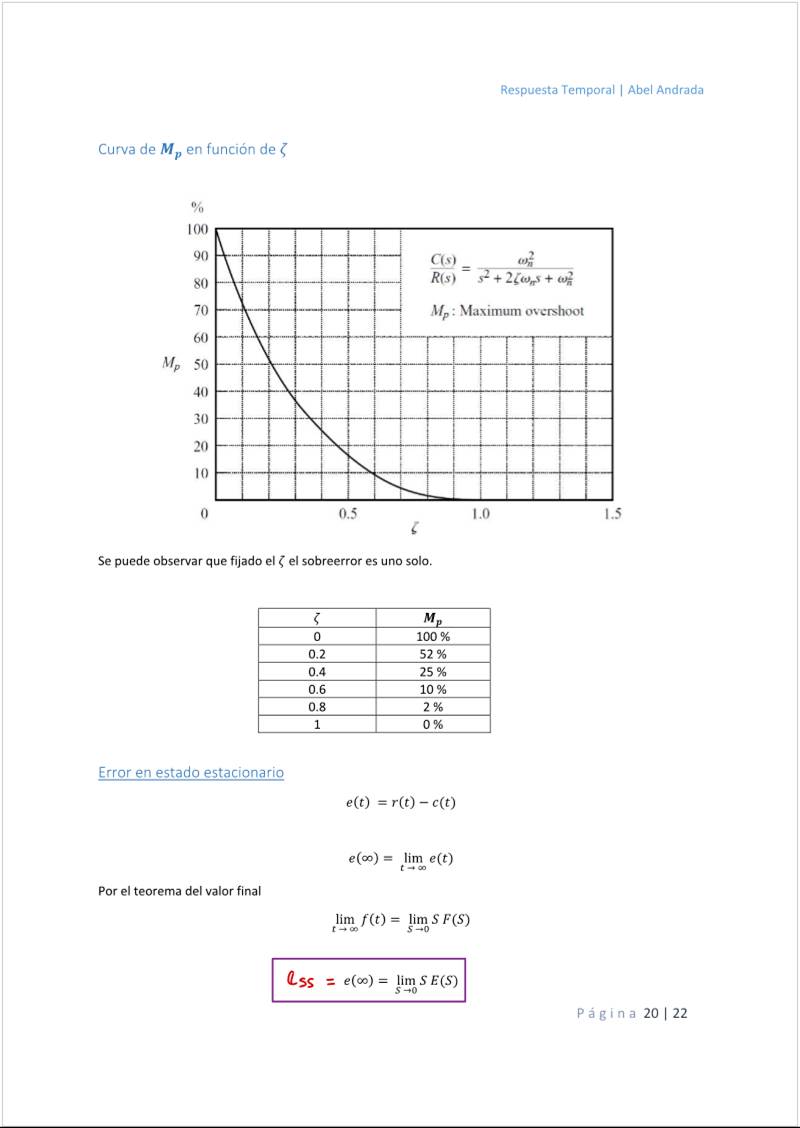

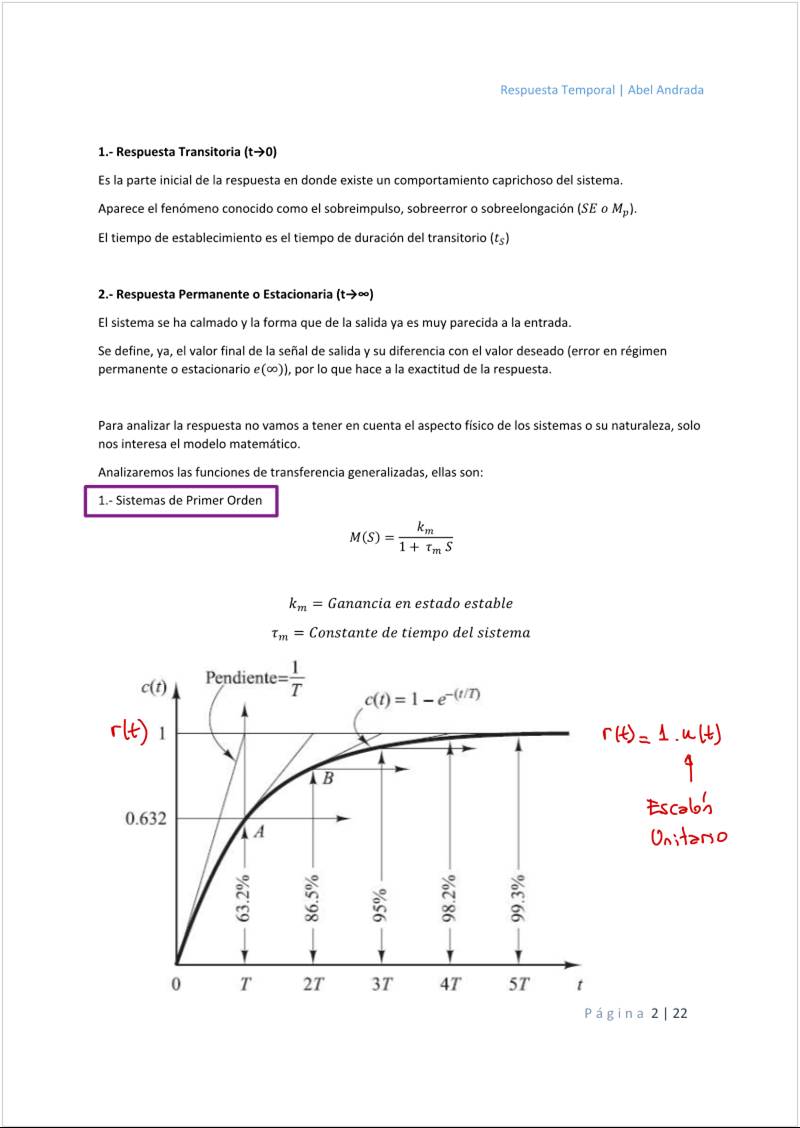

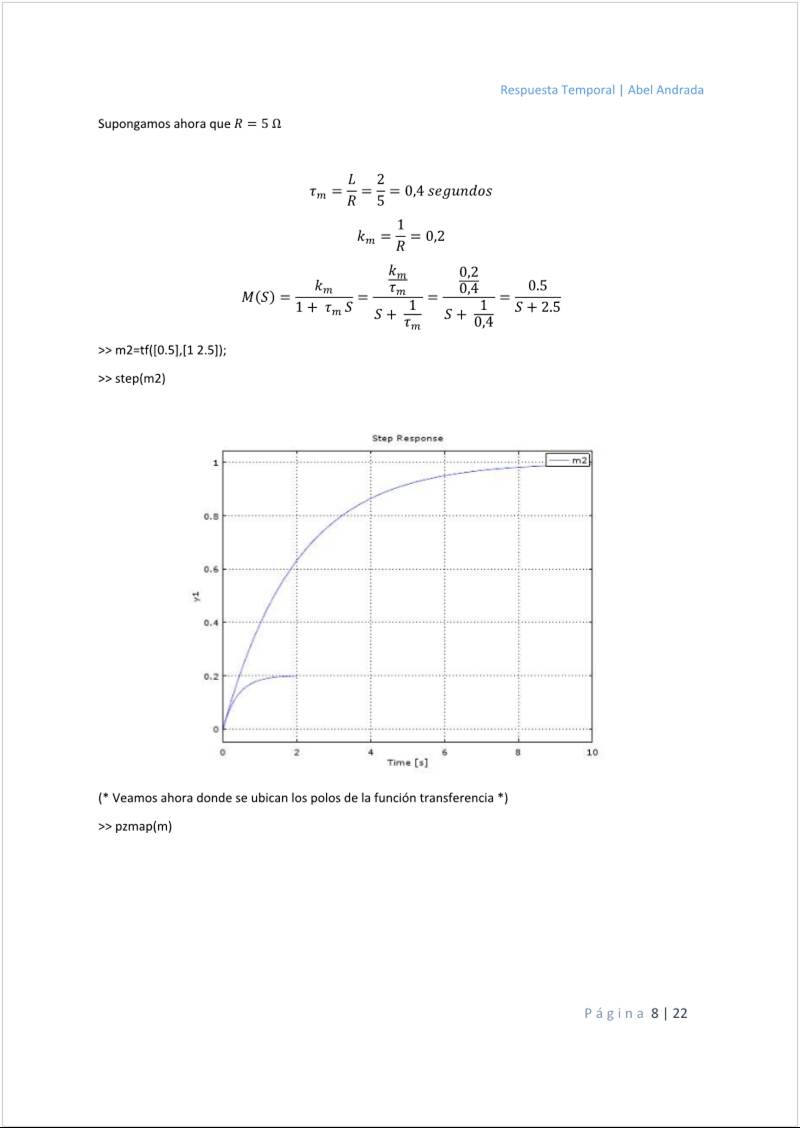

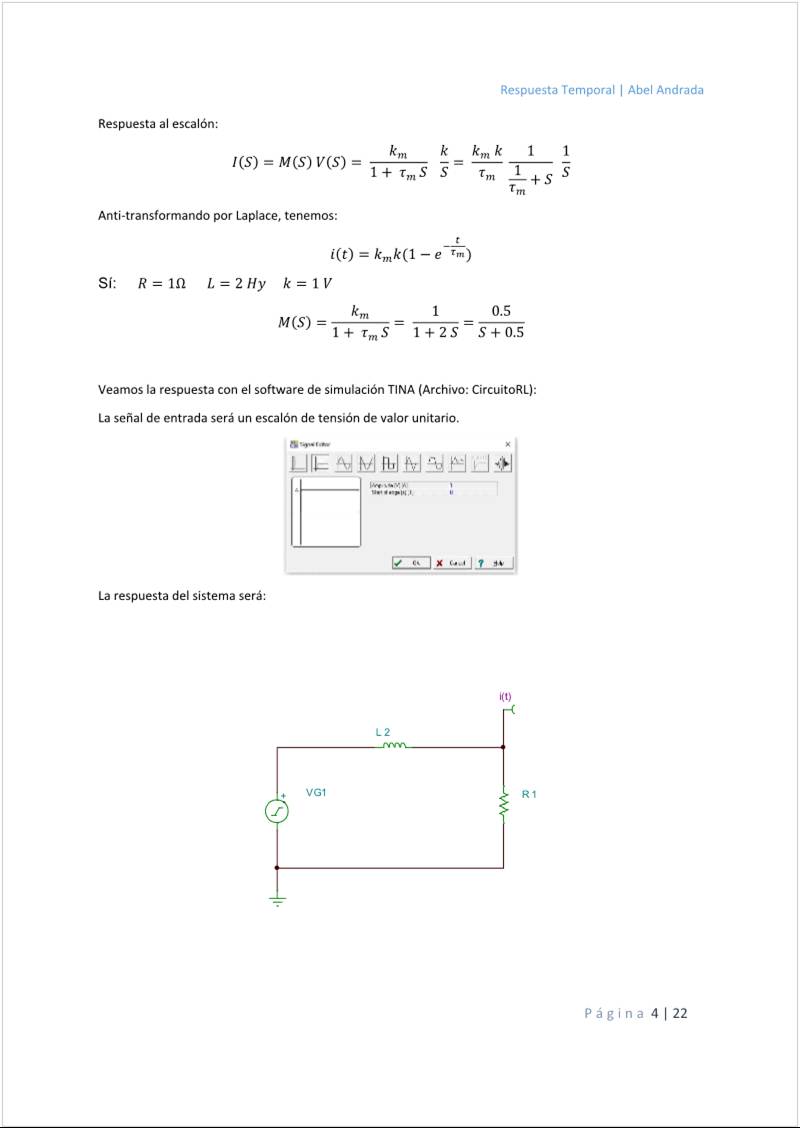

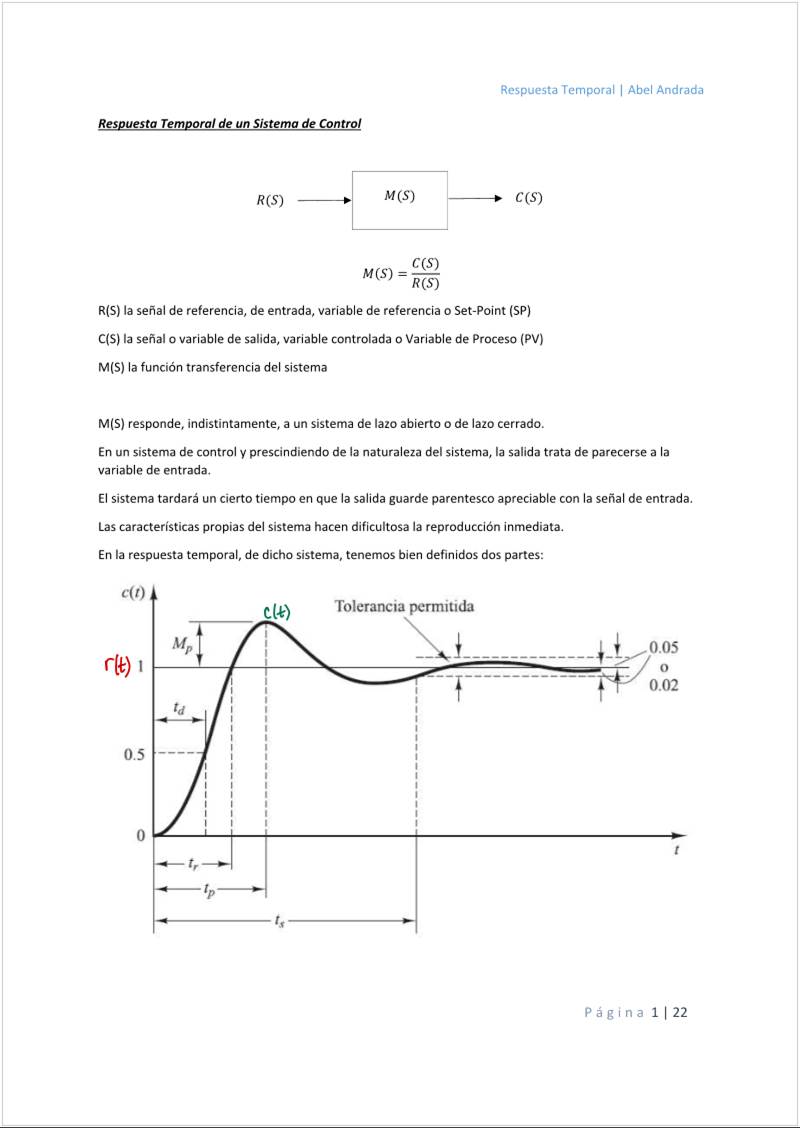

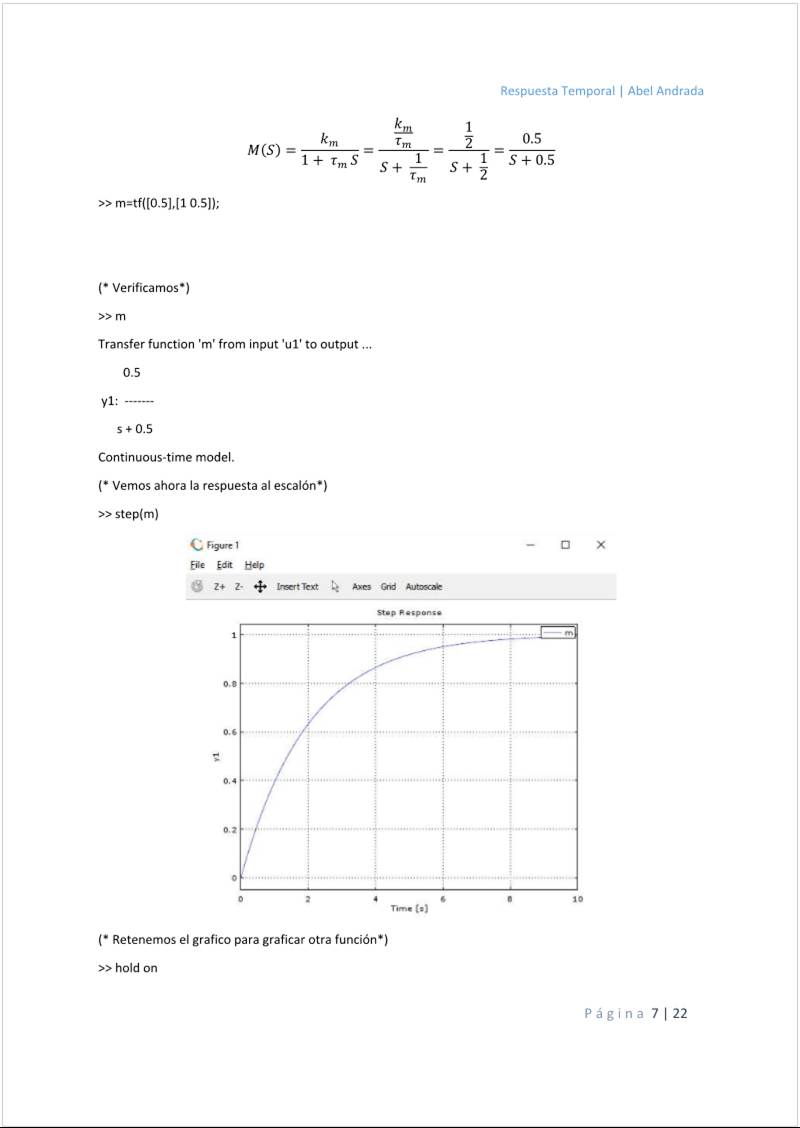

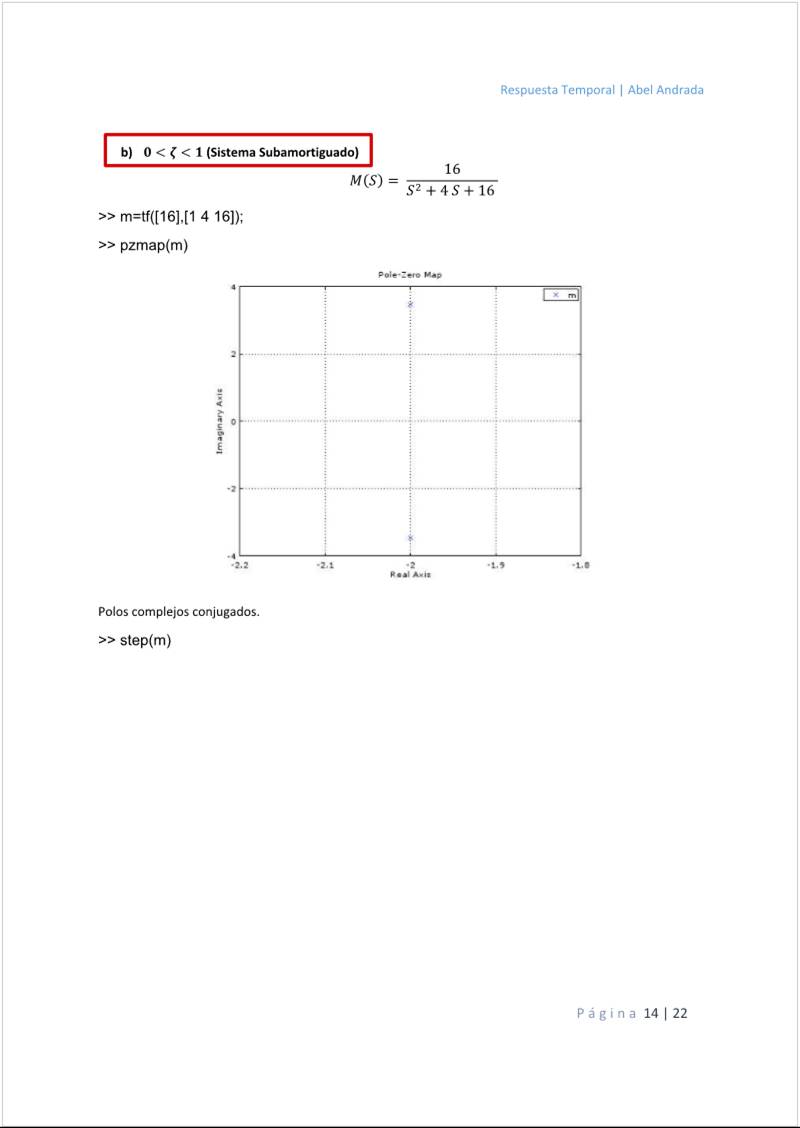

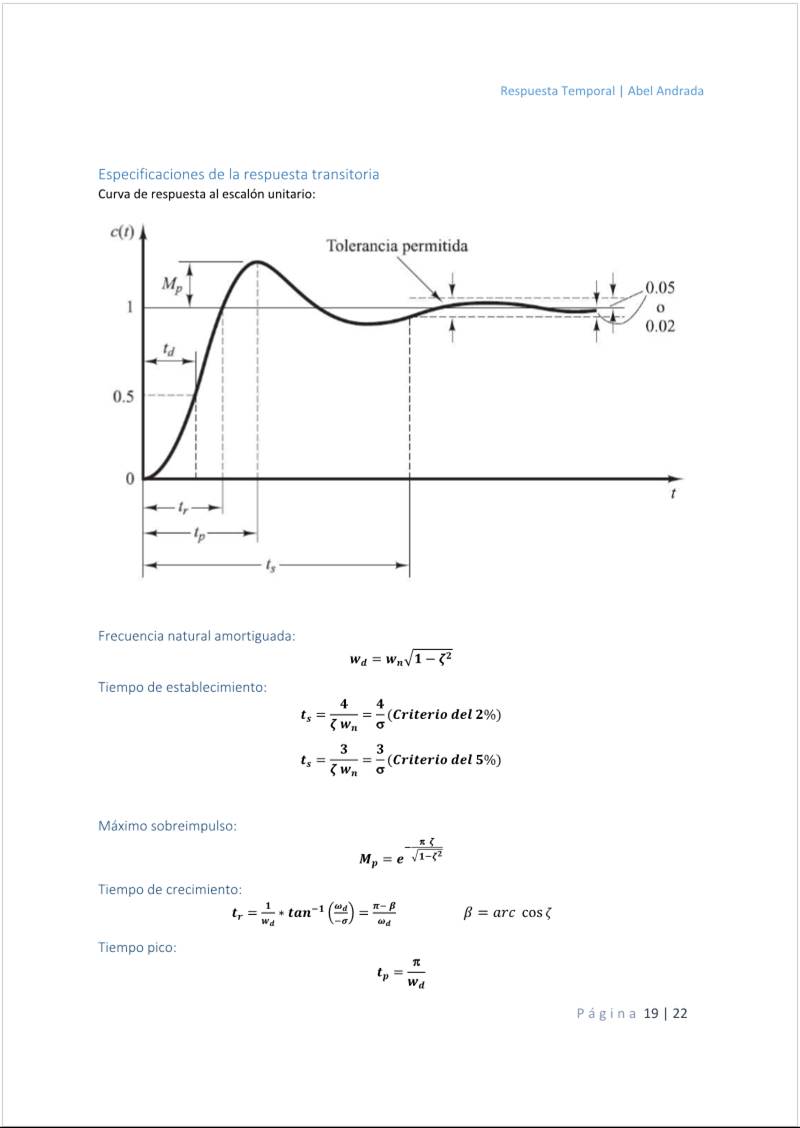

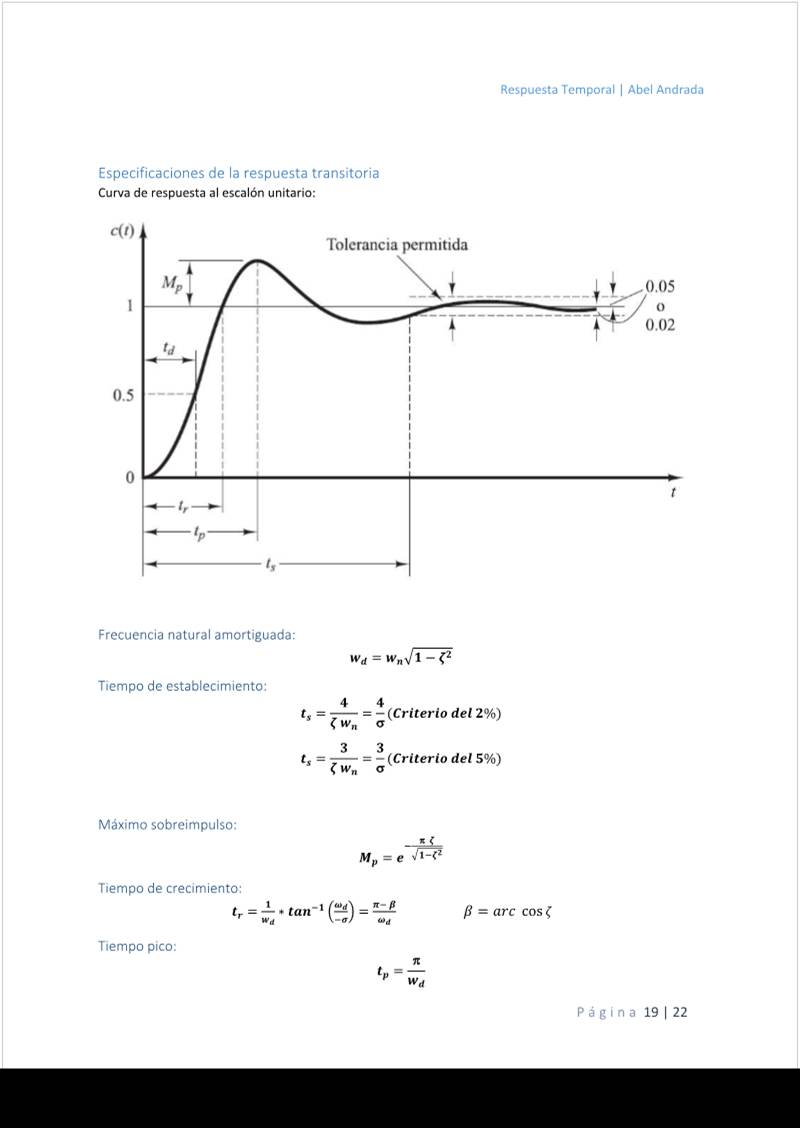

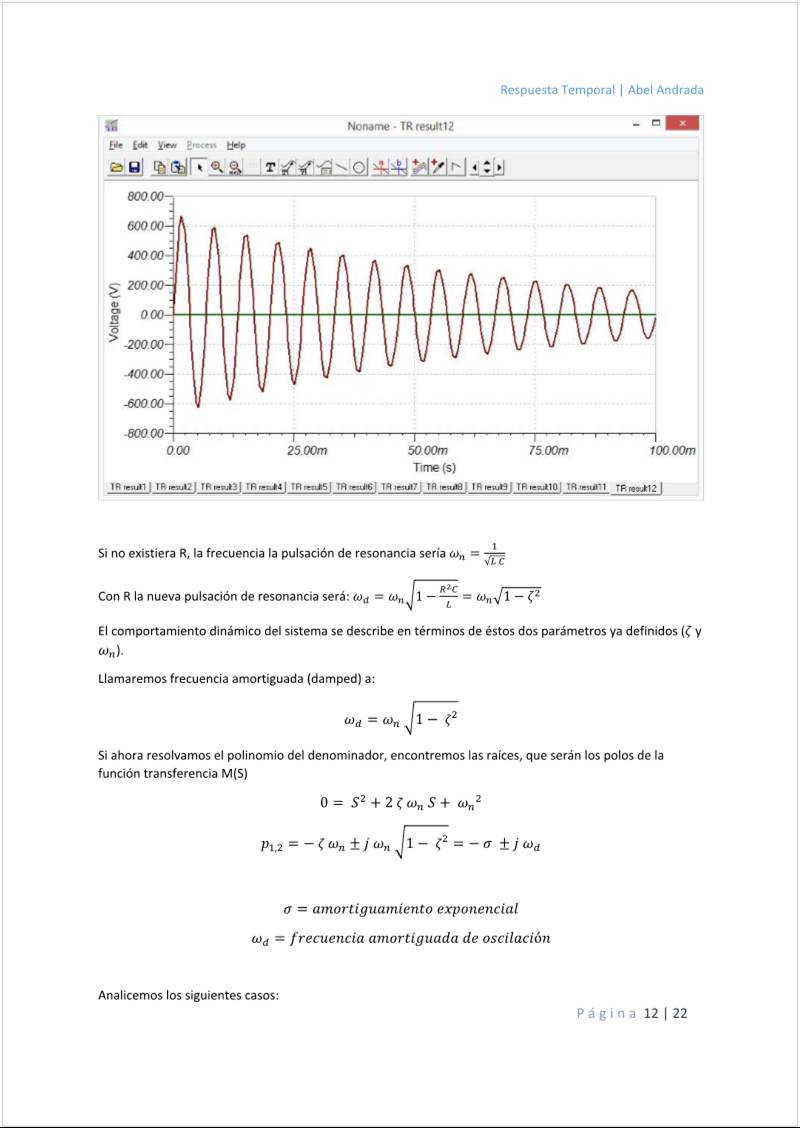

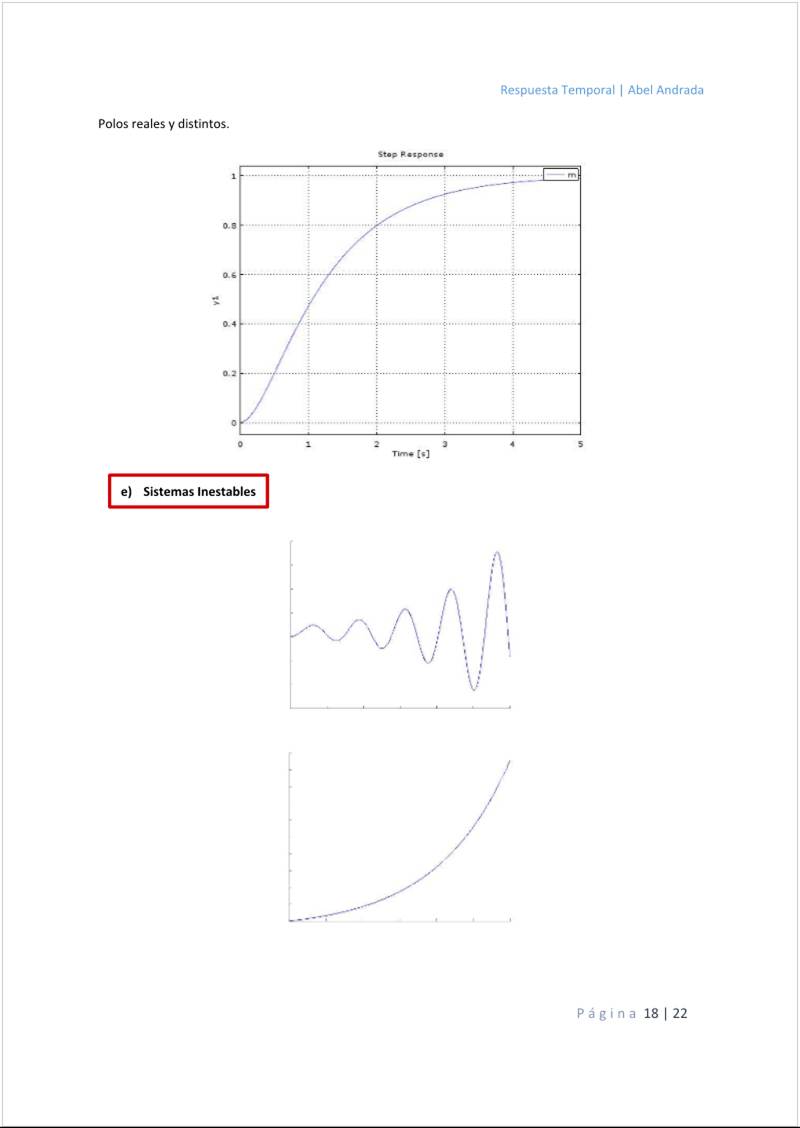

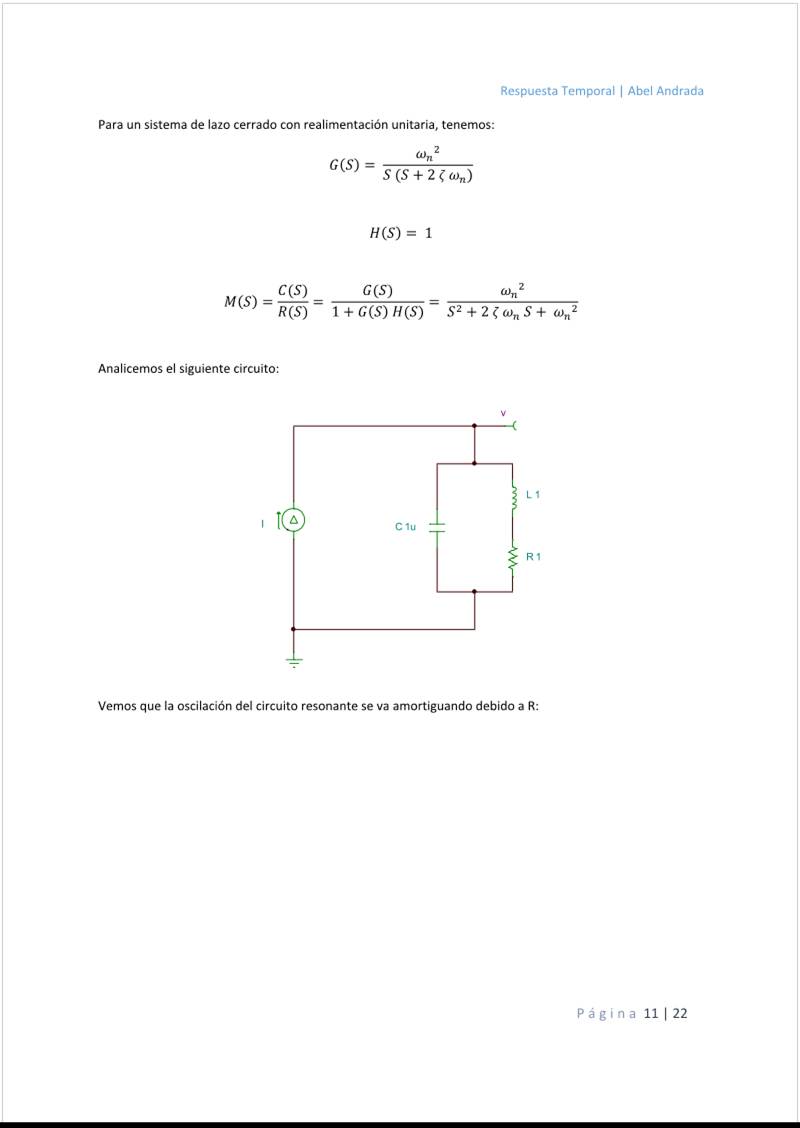

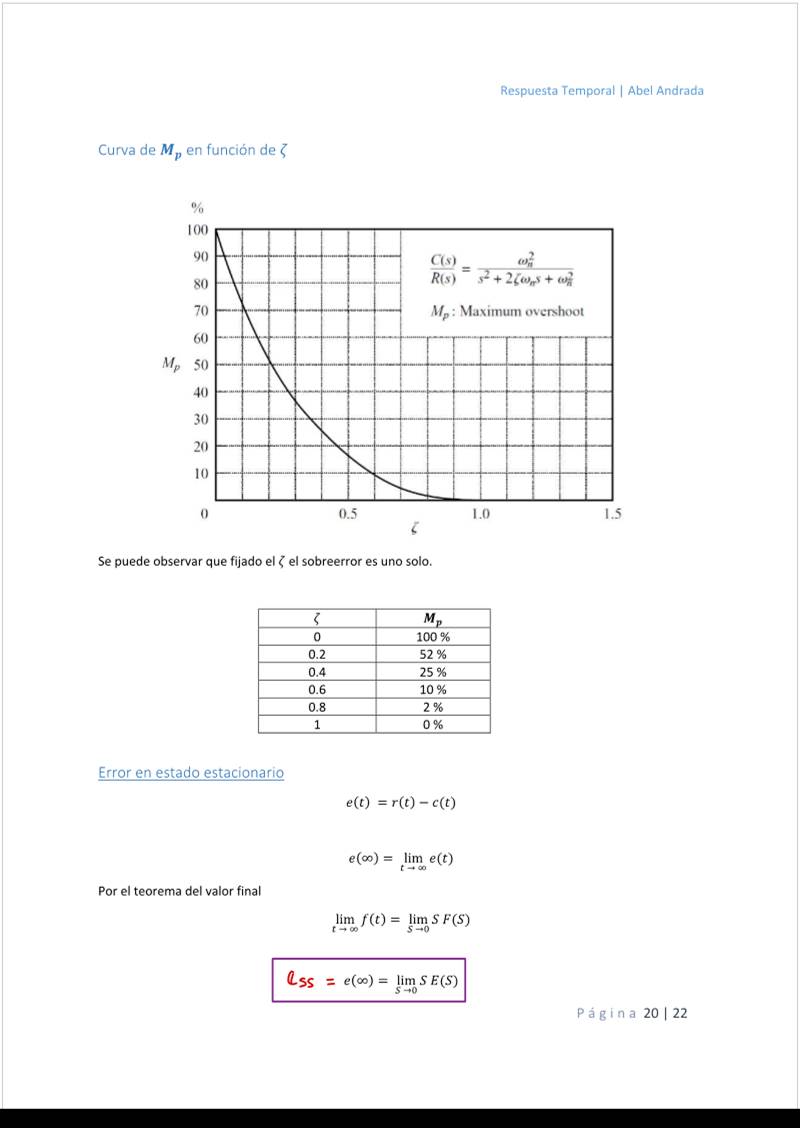

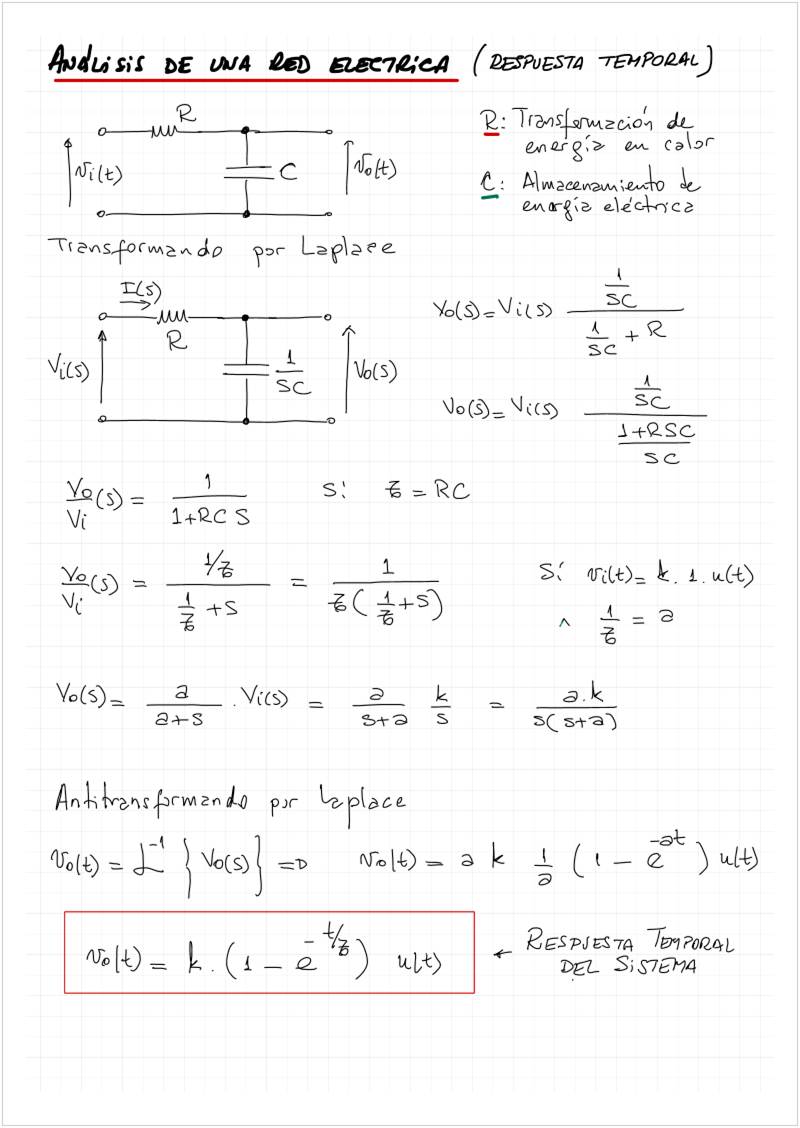

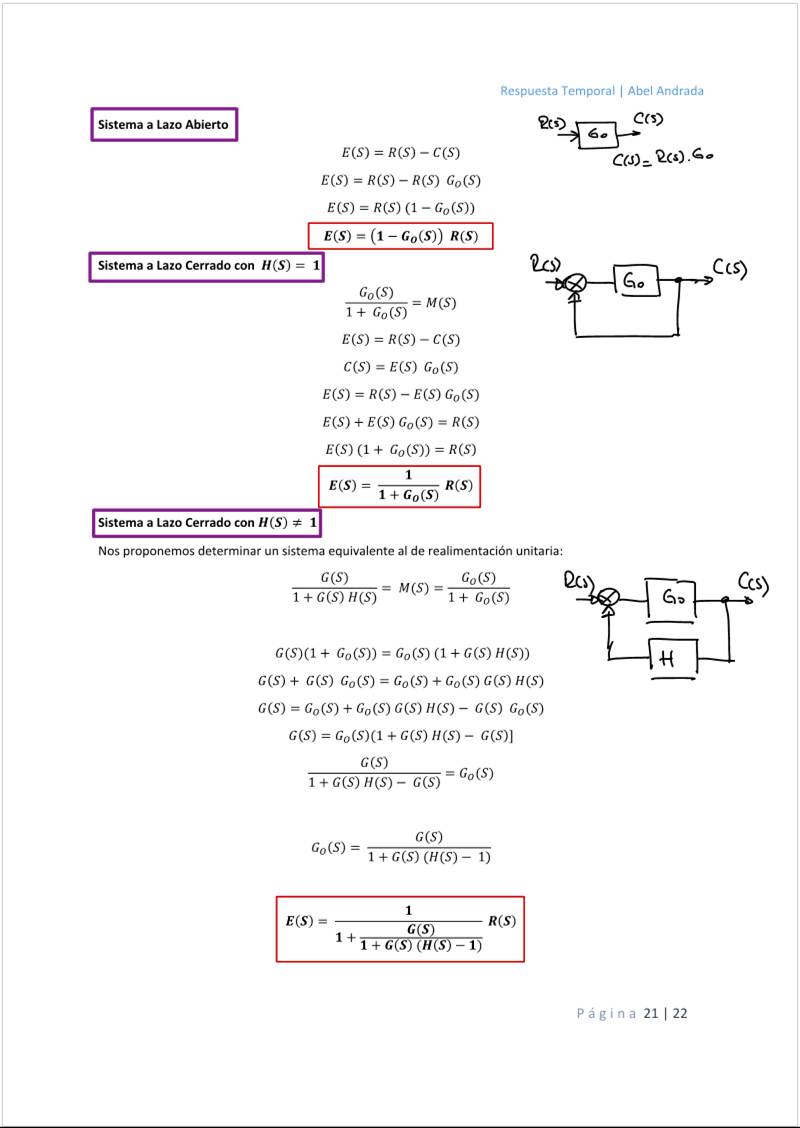

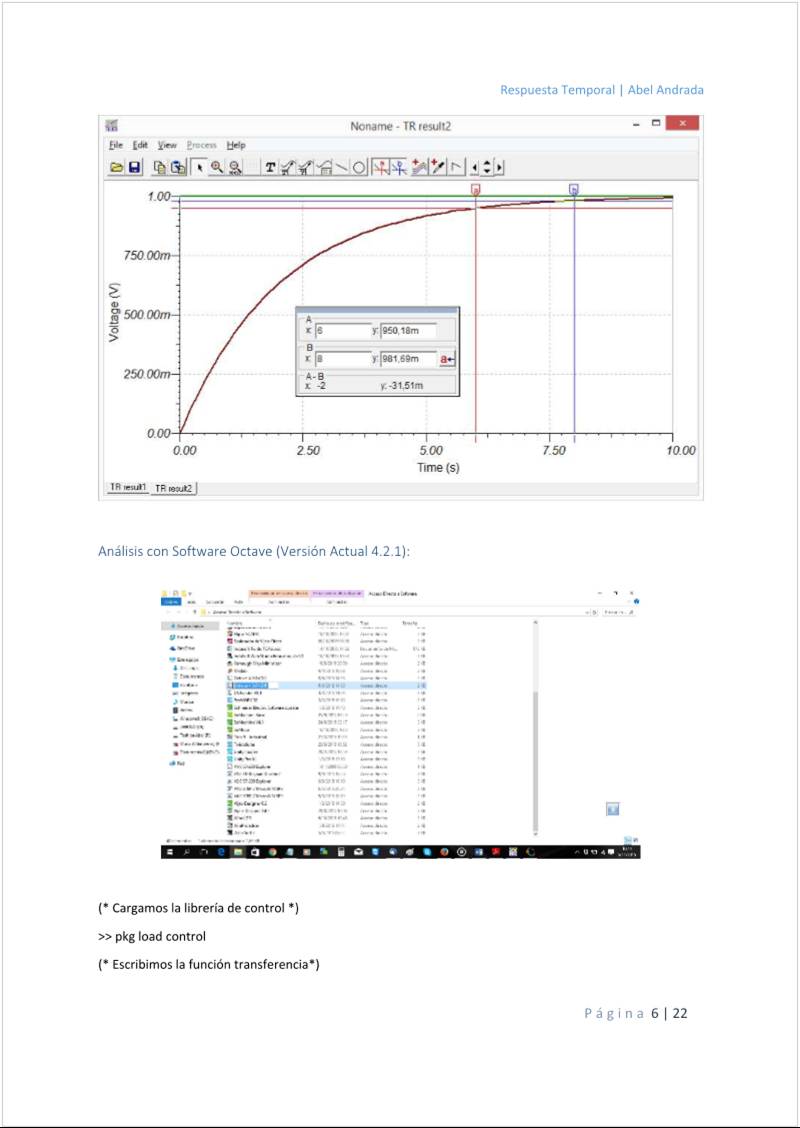

3.0.0 Respuesta Temporal V2022
Thursday, April 13, 2023
6:04 PM

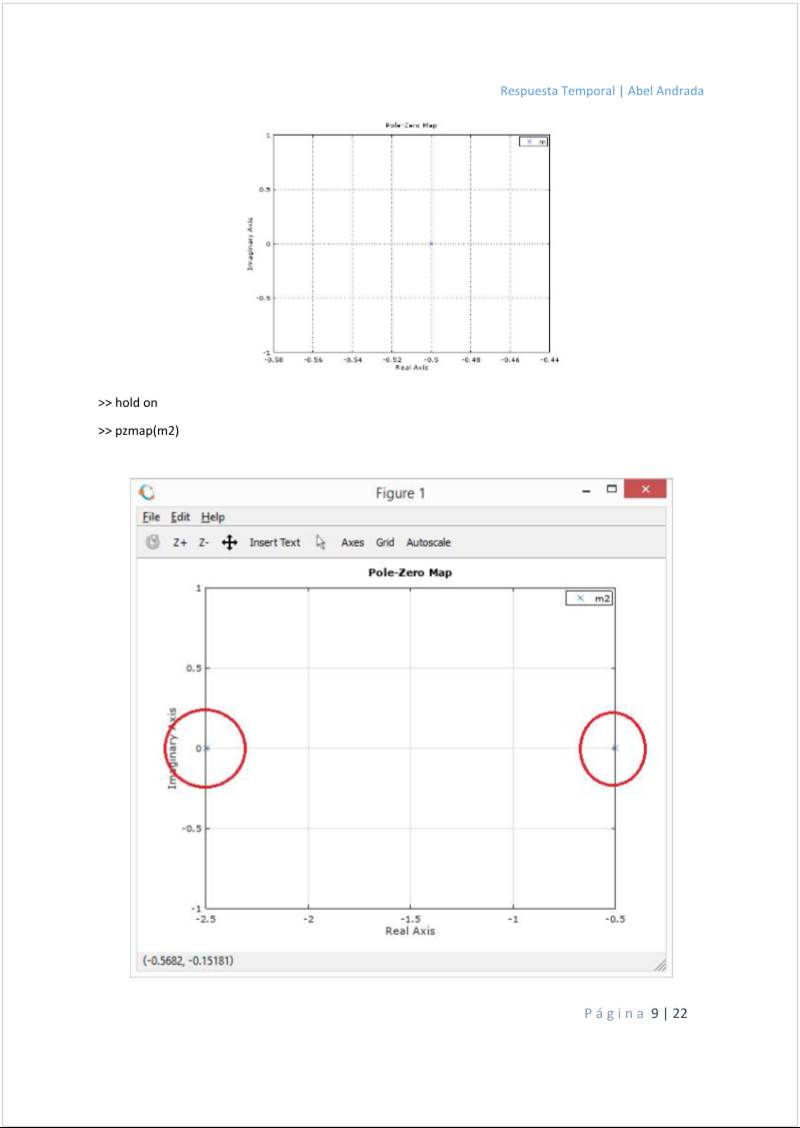

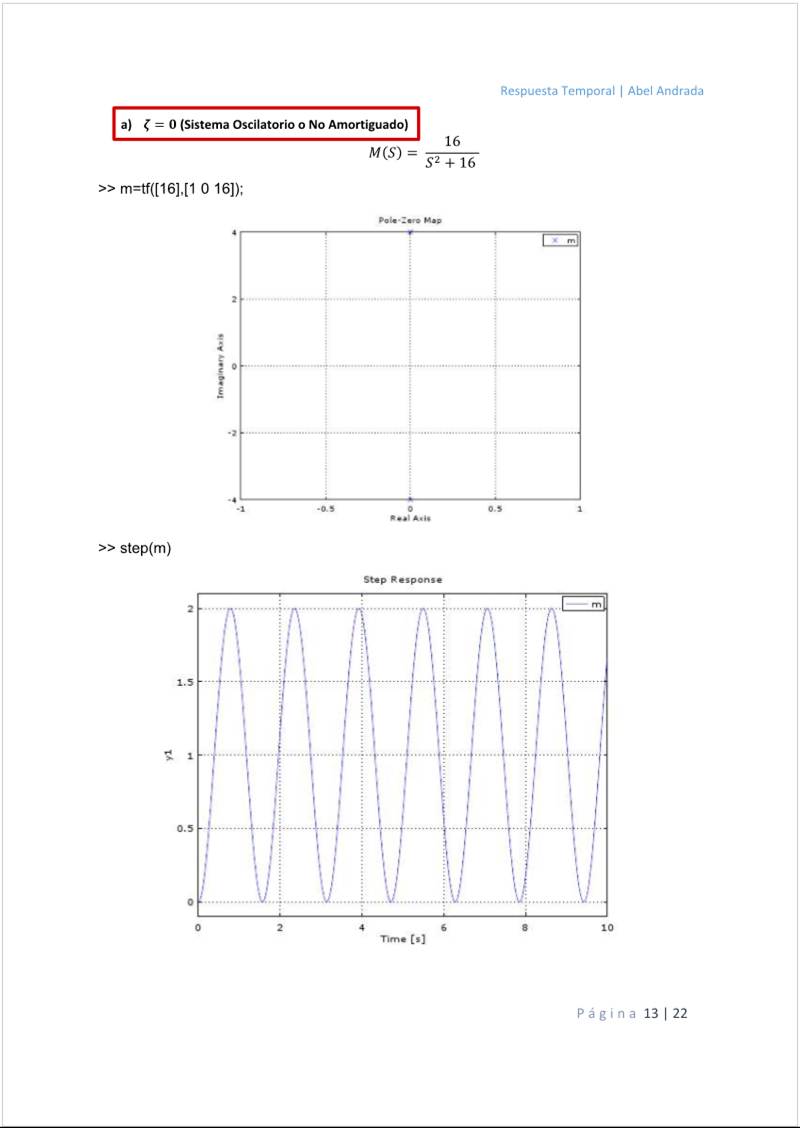

<<3.0.0
Respuesta Temporal V2022.pdf>>

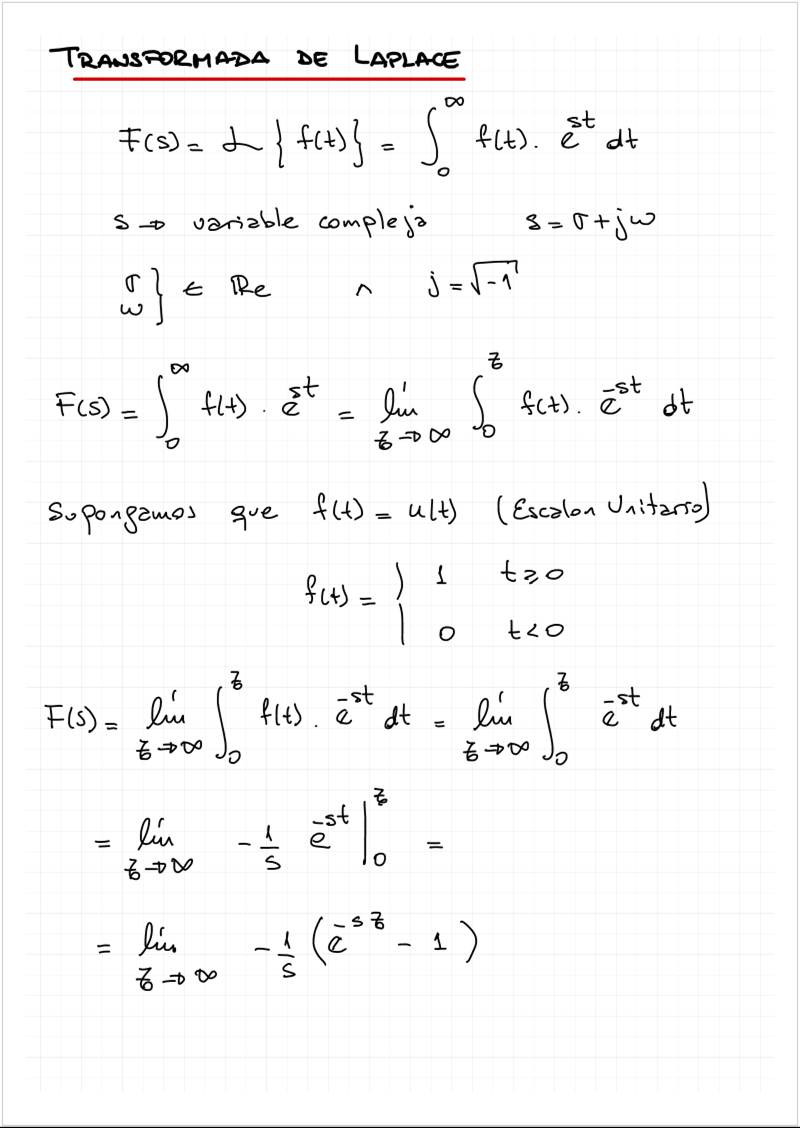

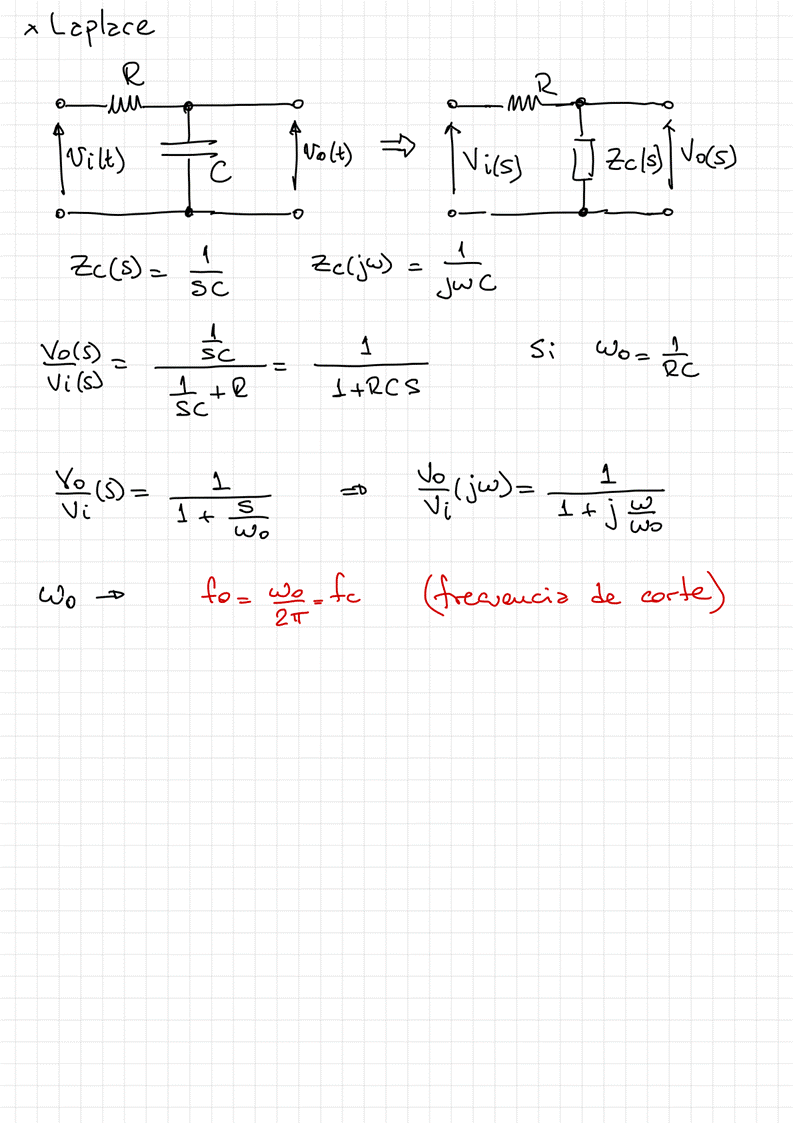

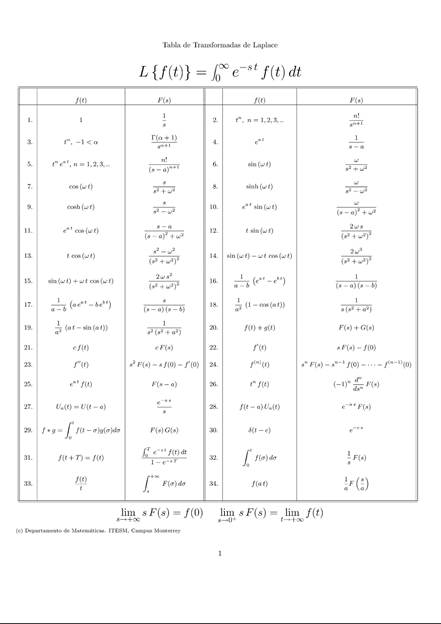

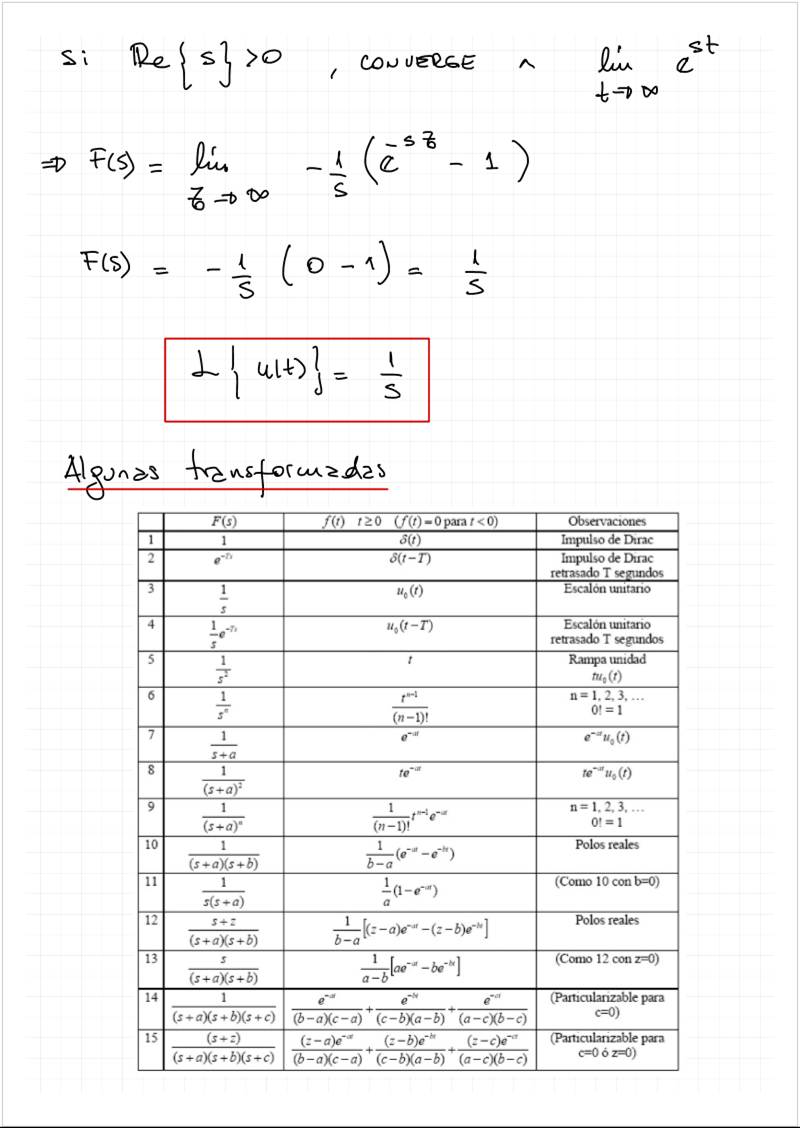

3.1.0 Laplace V2022
Thursday, April 13, 2023
6:04 PM
<<3.1.0
Laplace V2022.pdf>>

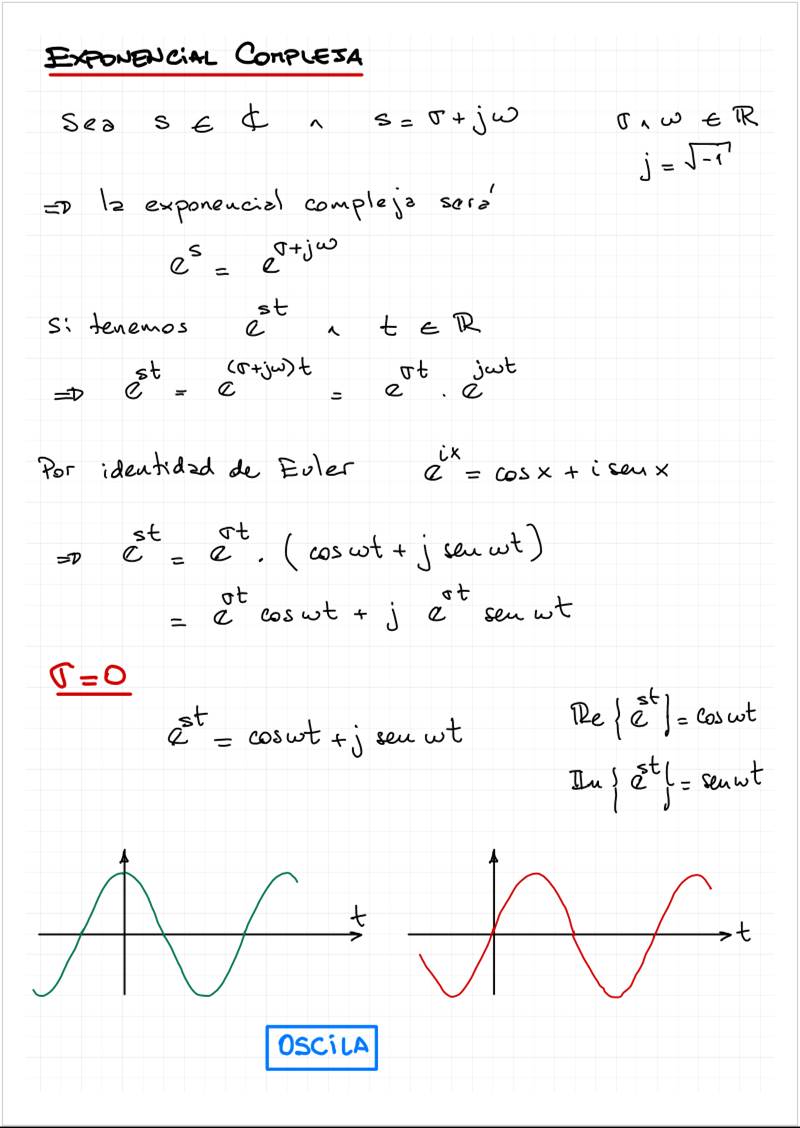

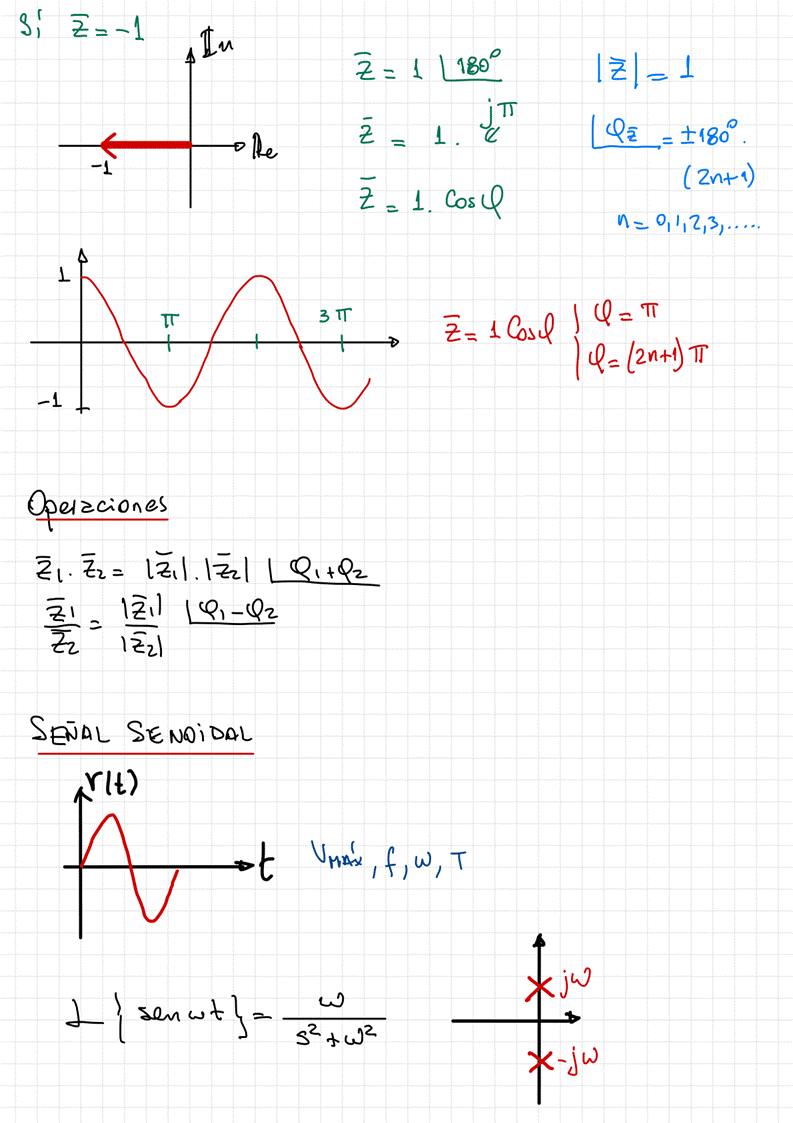

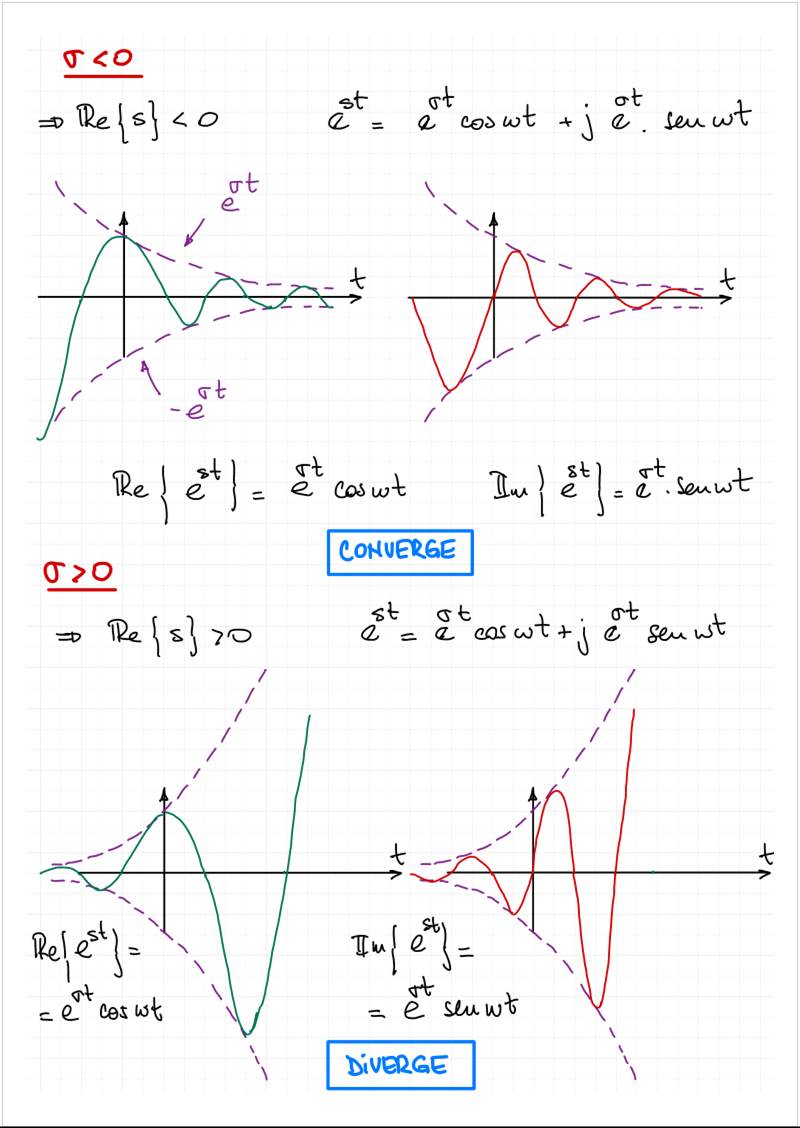

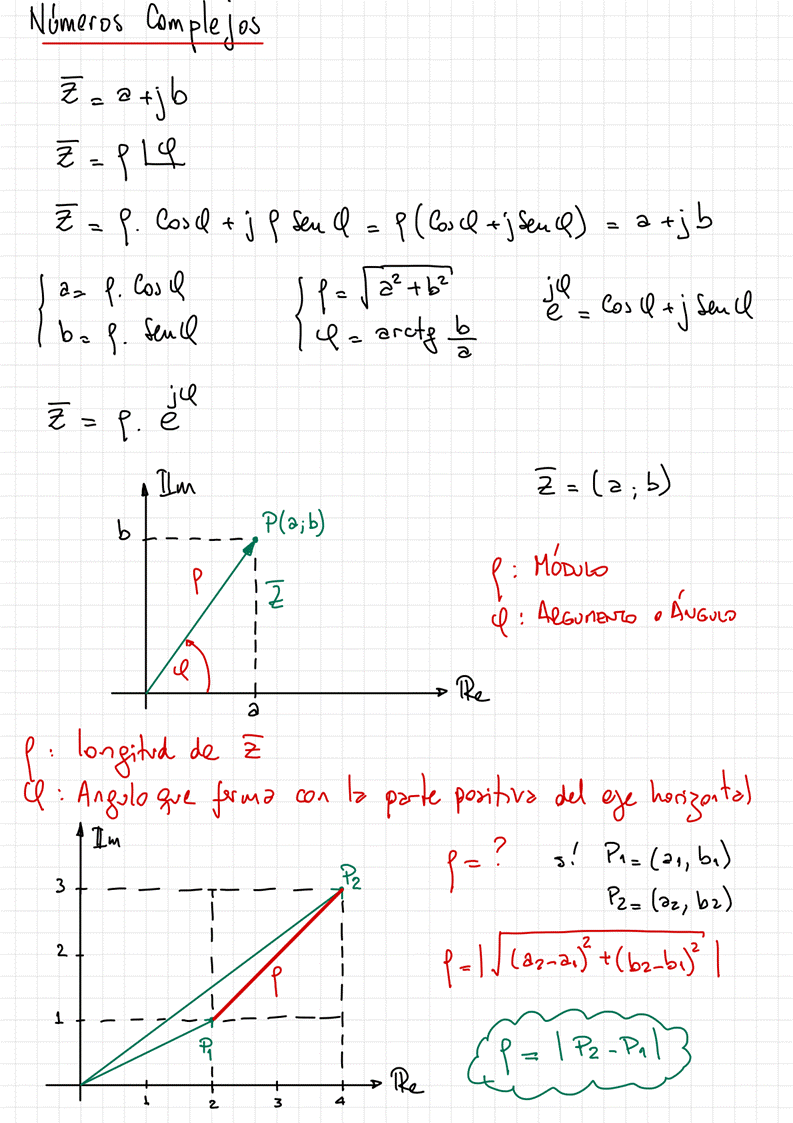

3.2.0 Exponencial Compleja V2022
Thursday, April 13, 2023
6:04 PM
<<3.2.0
Exponencial Compleja V2022.pdf>>

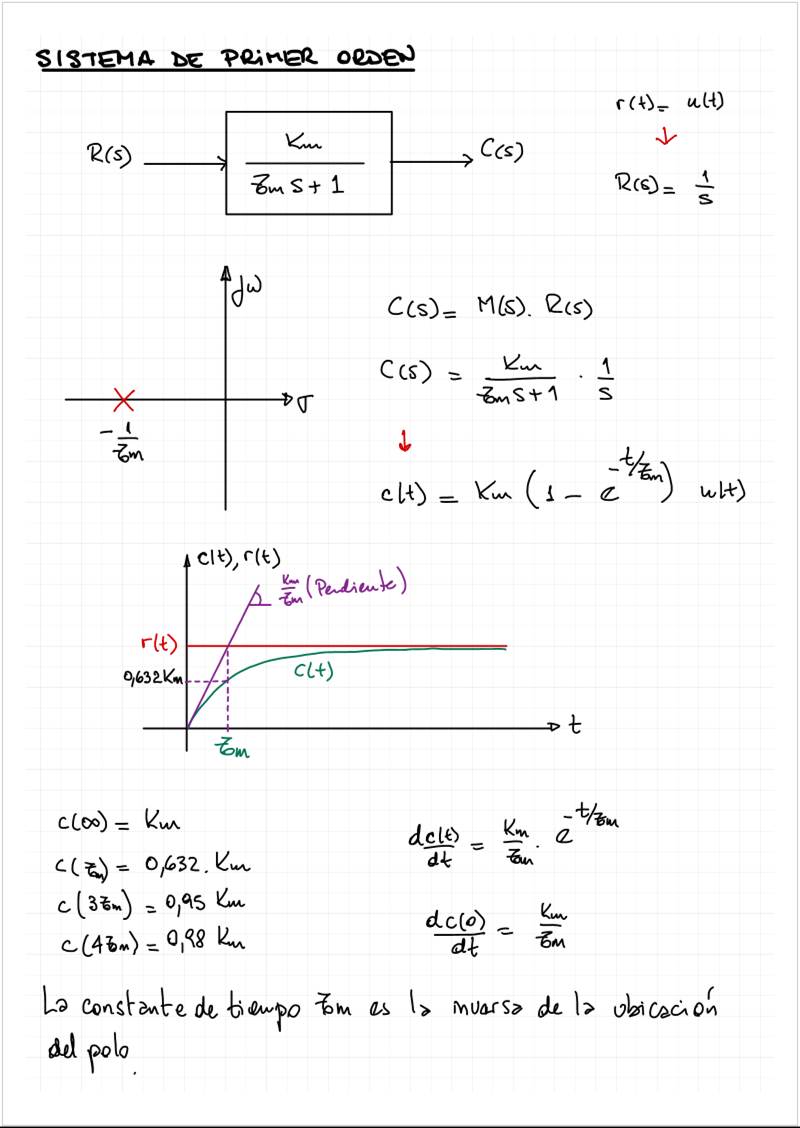

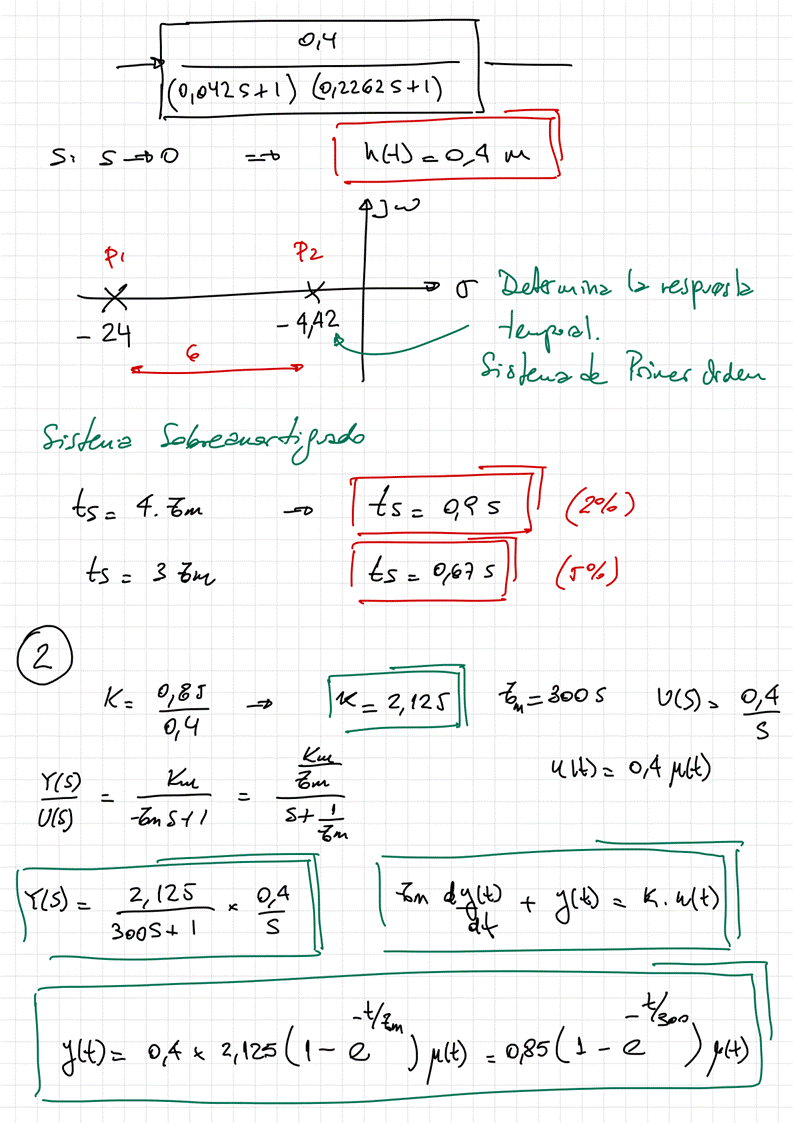

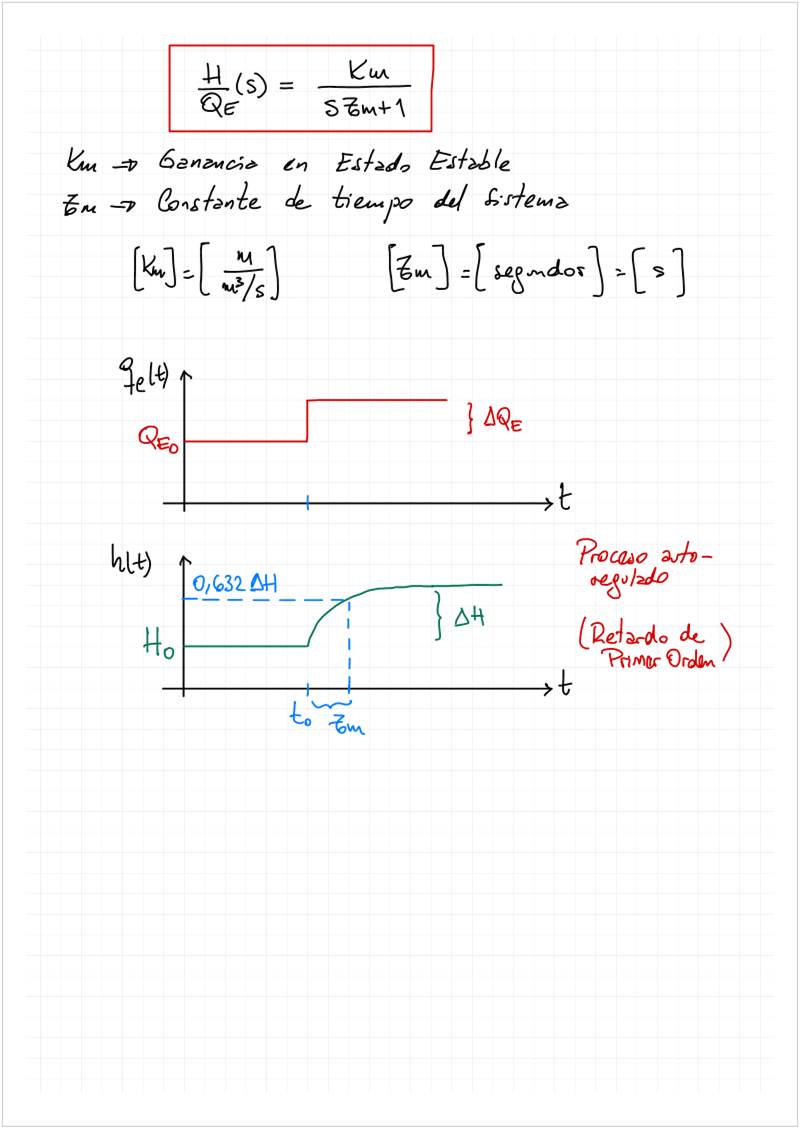

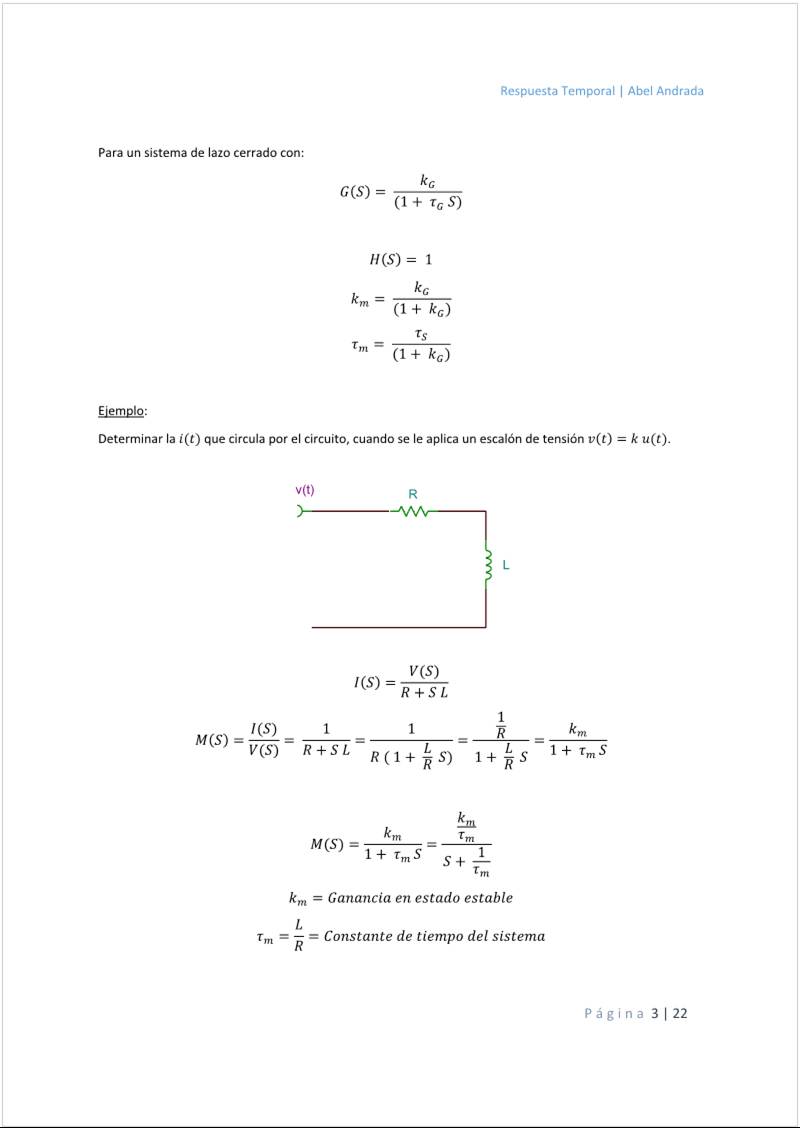

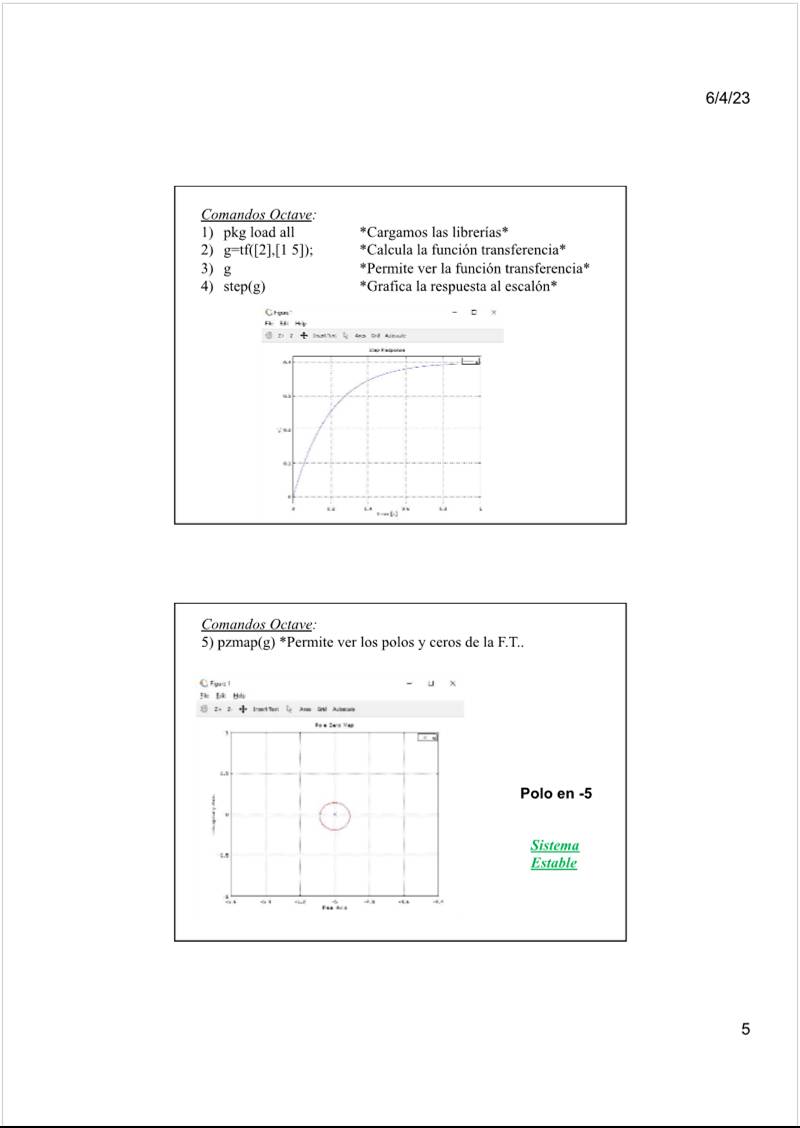

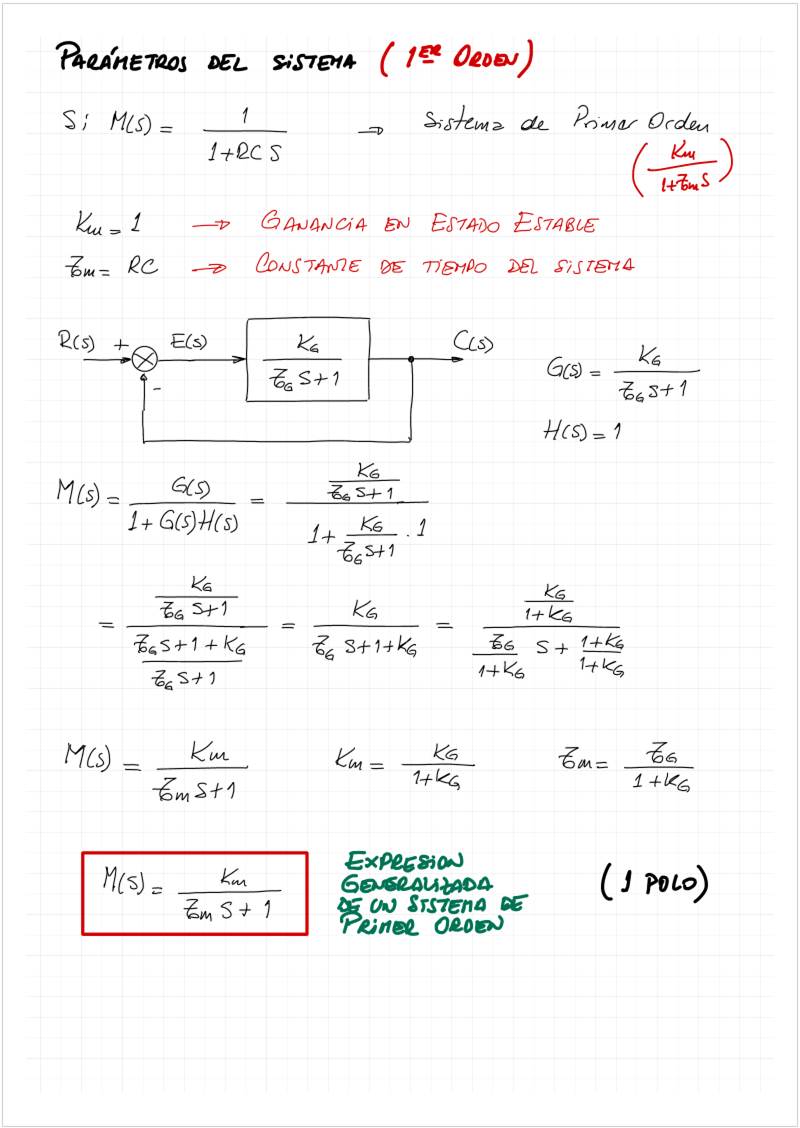

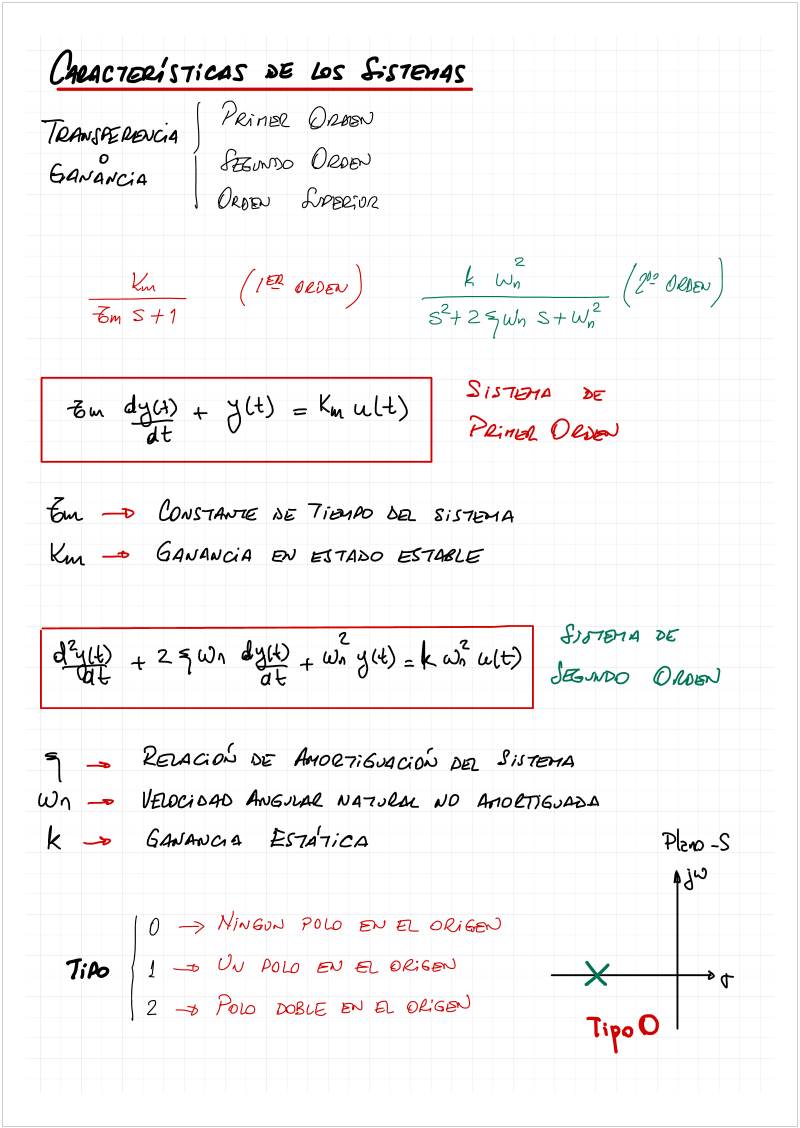

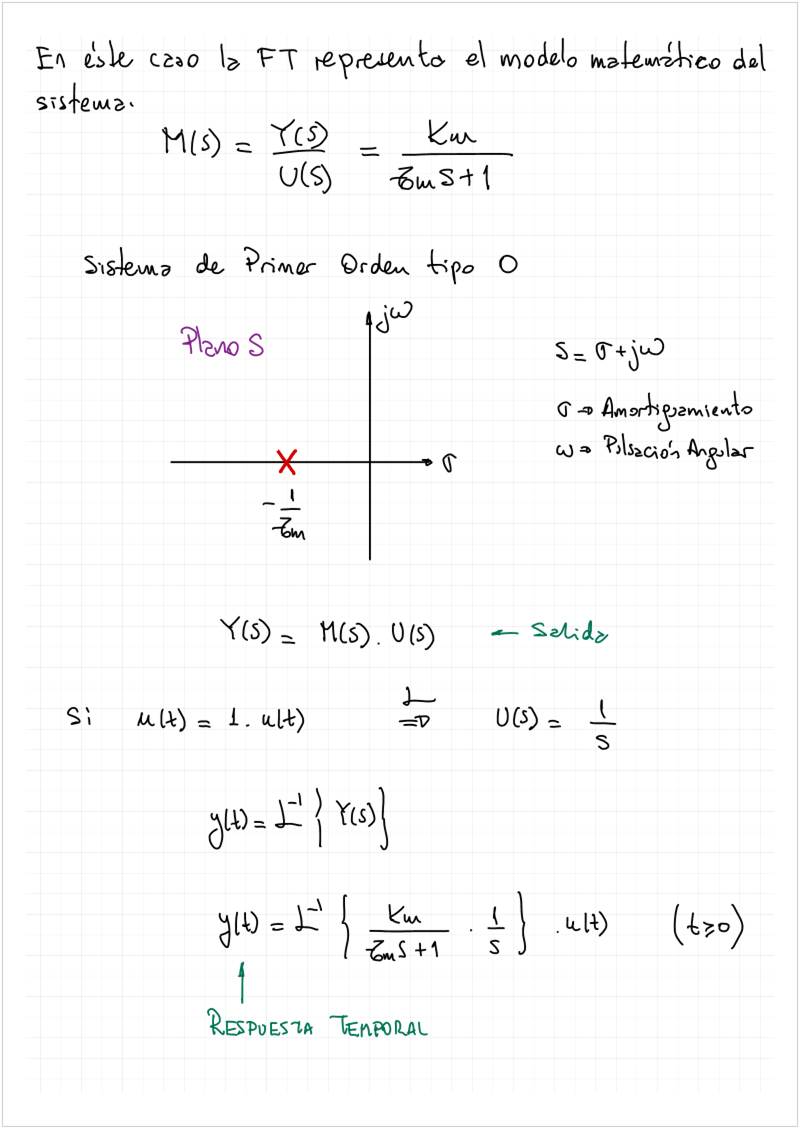

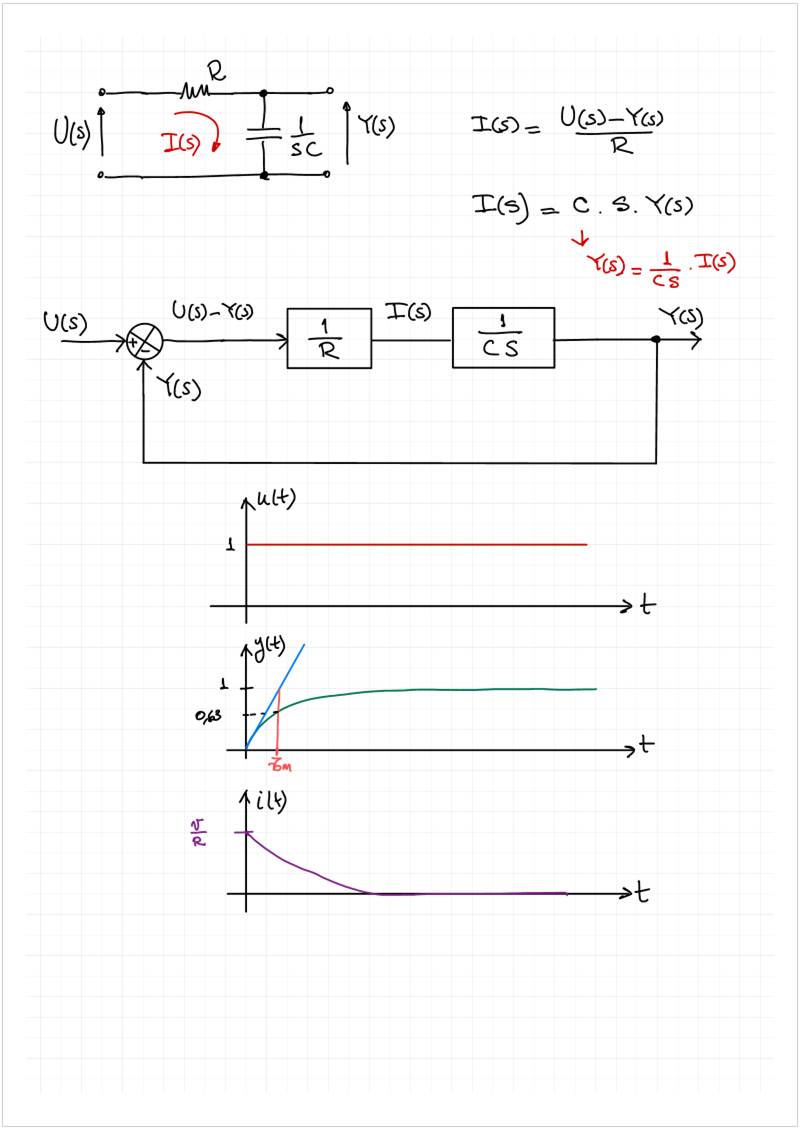

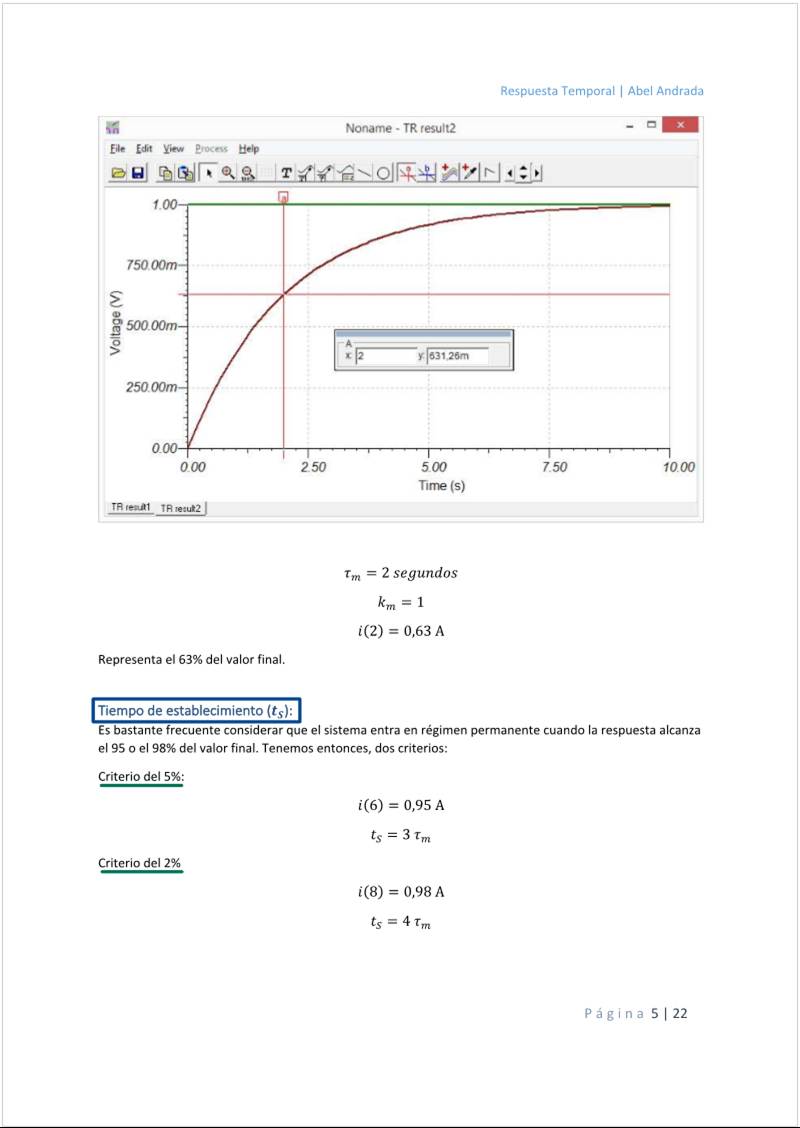

3.3.0 Primer Orden V2022
Thursday, April 13, 2023
6:04 PM

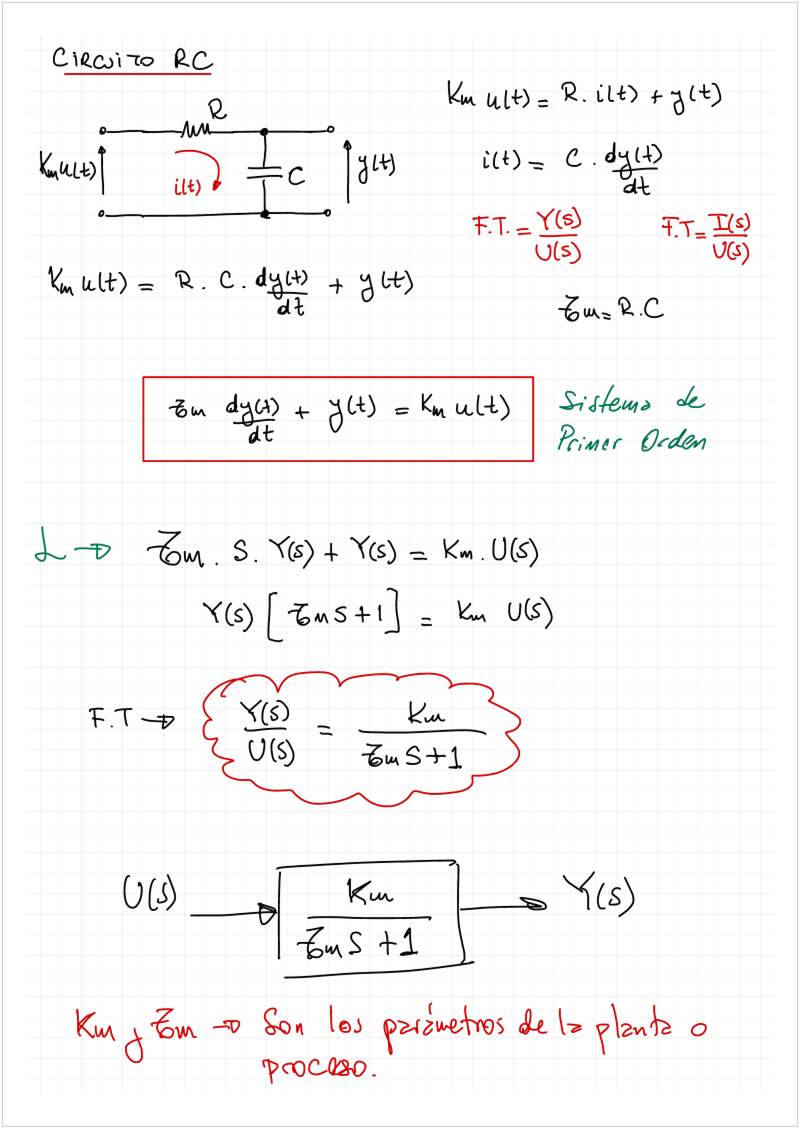

<<3.3.0
Primer Orden V2022.pdf>>

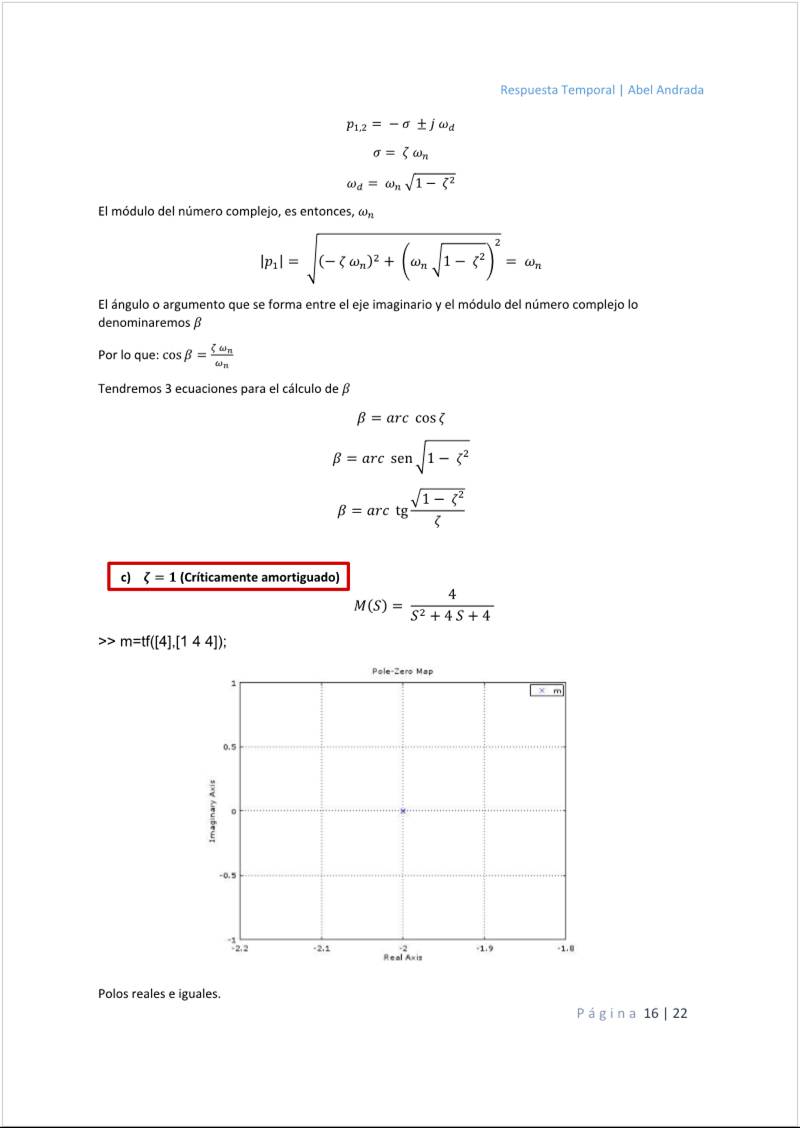

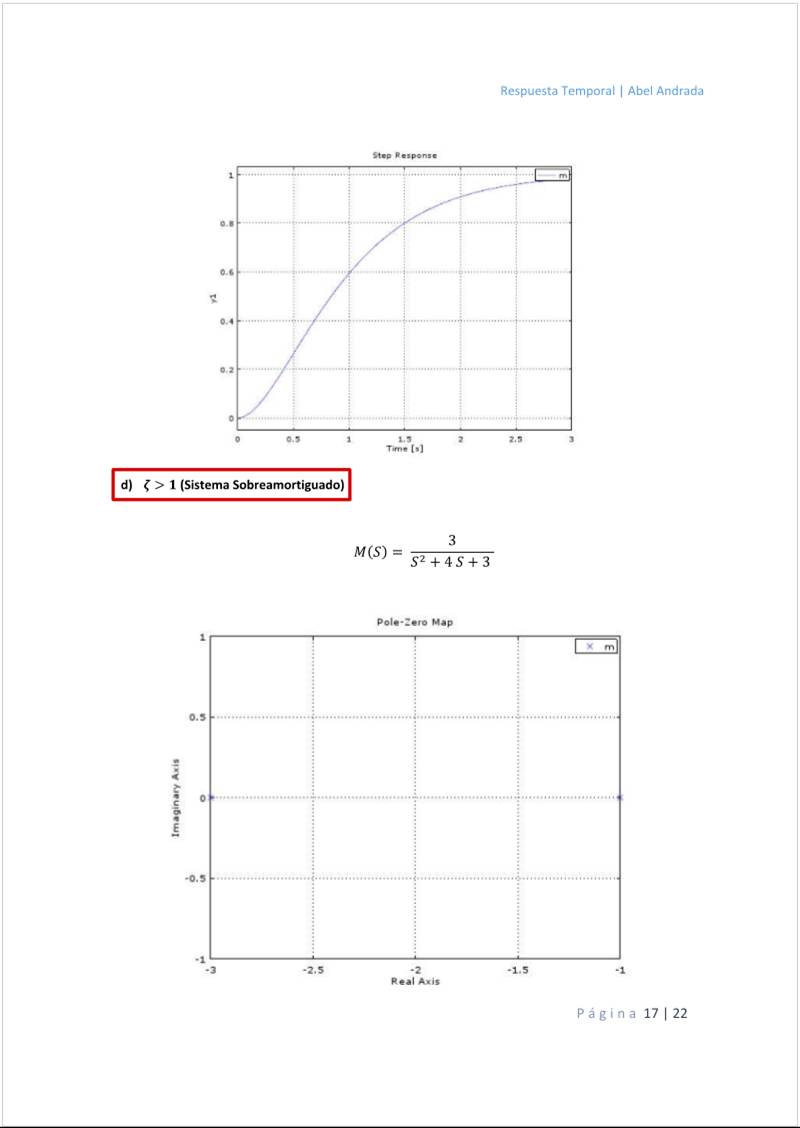

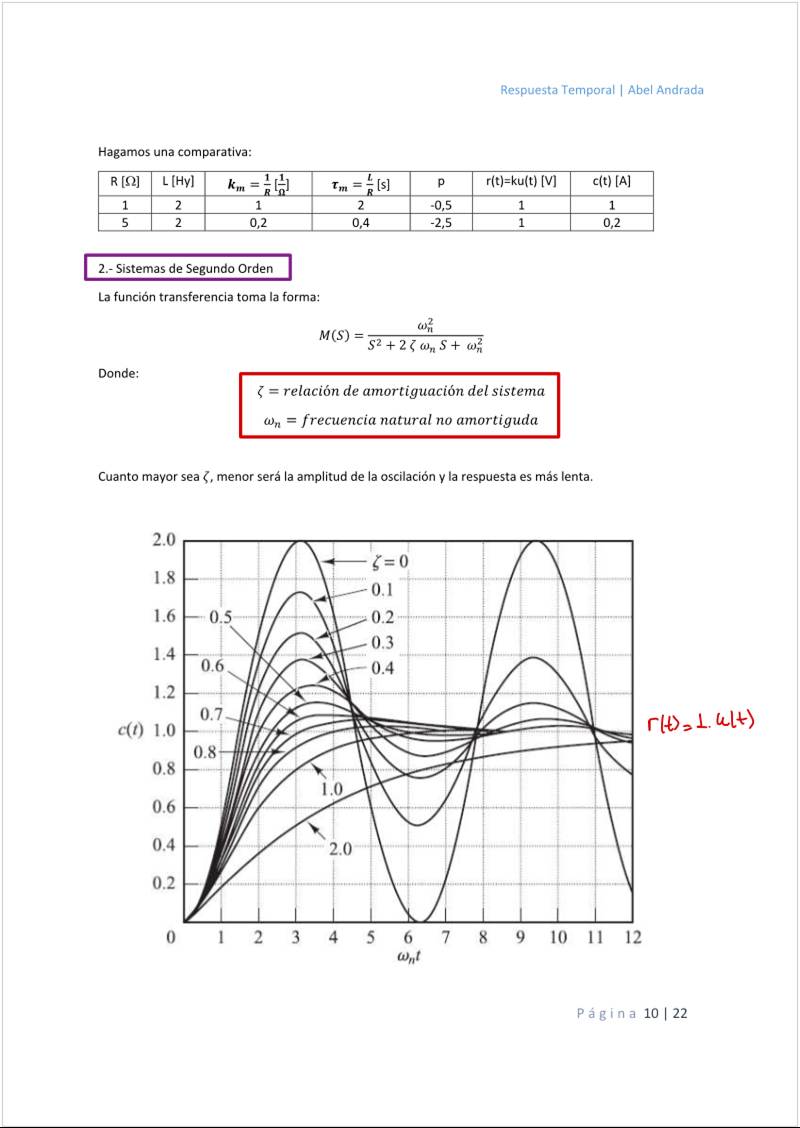

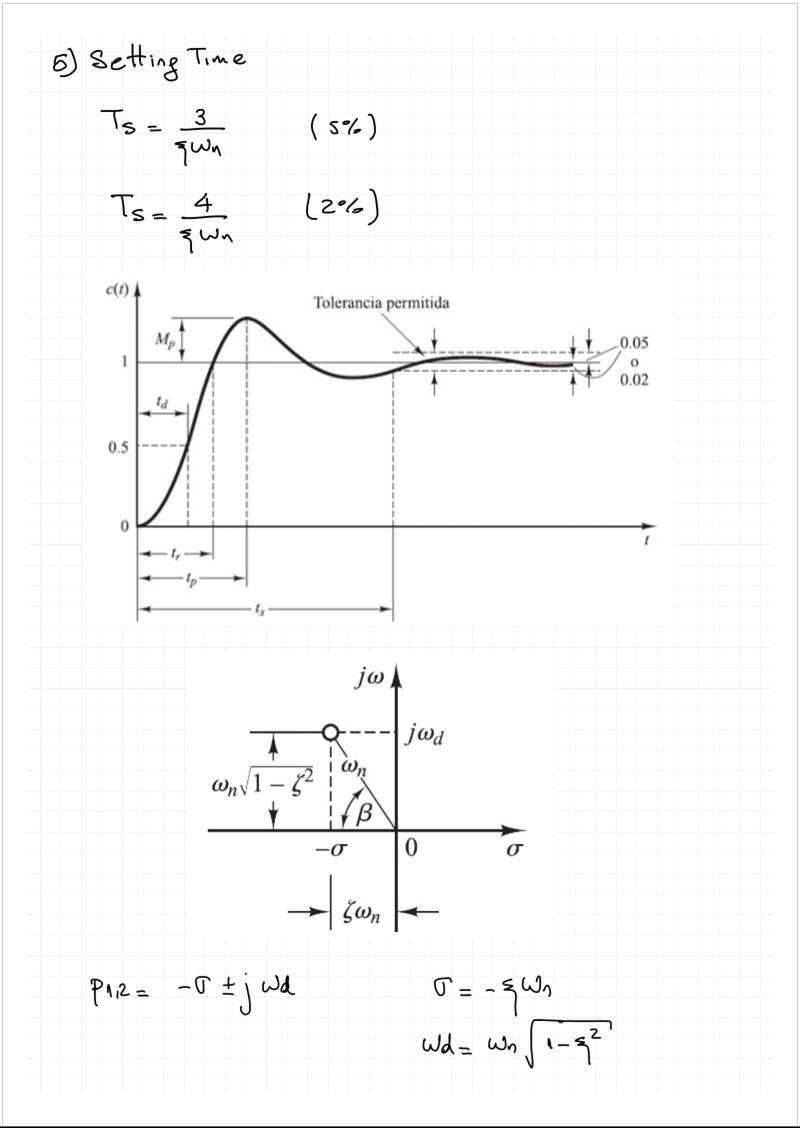

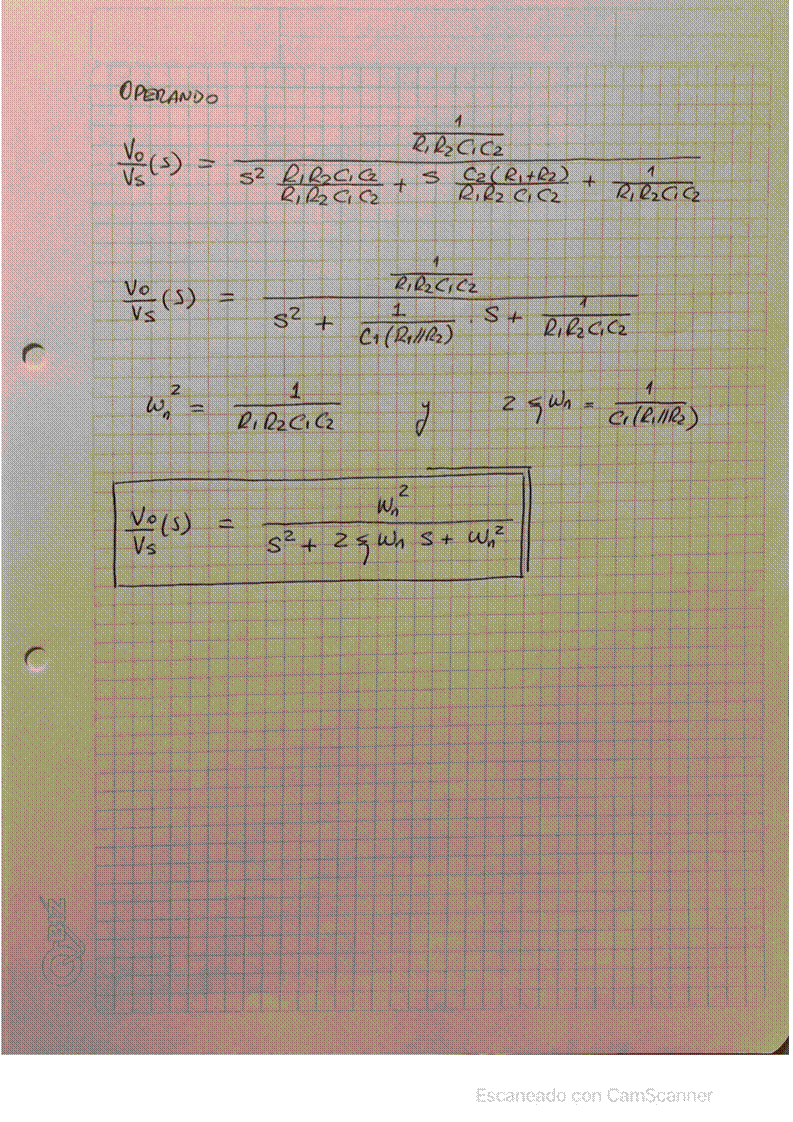

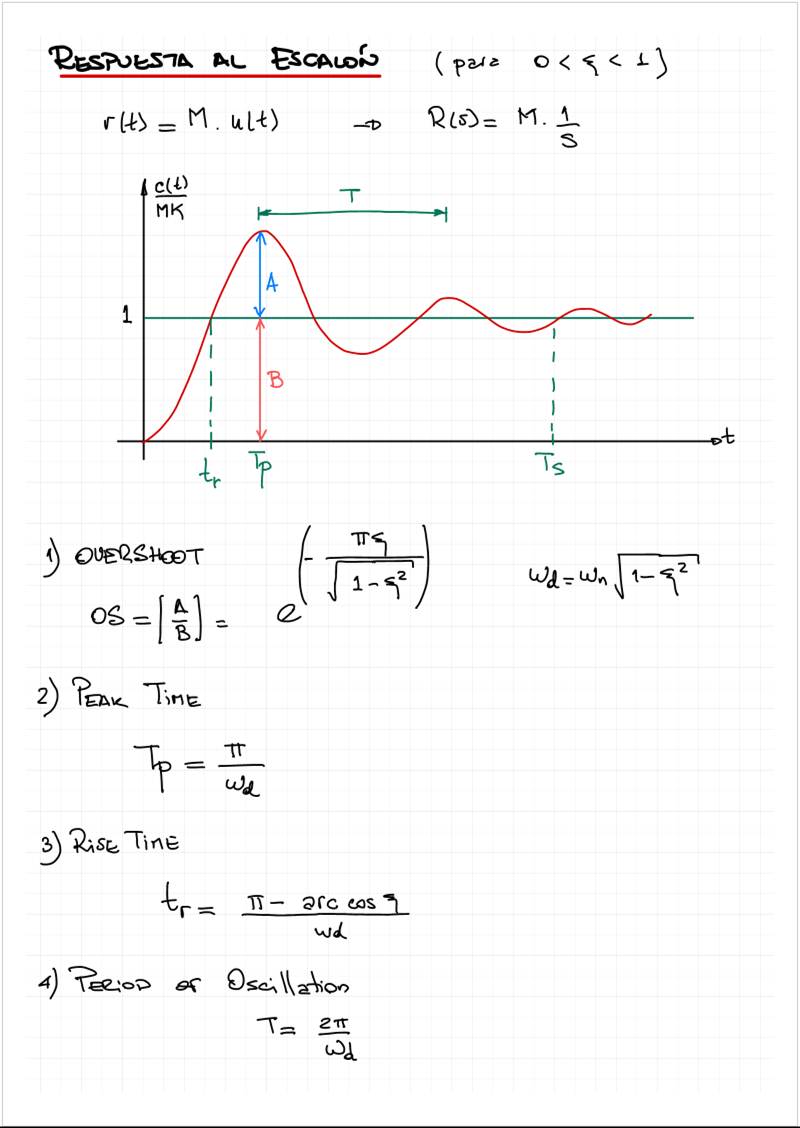

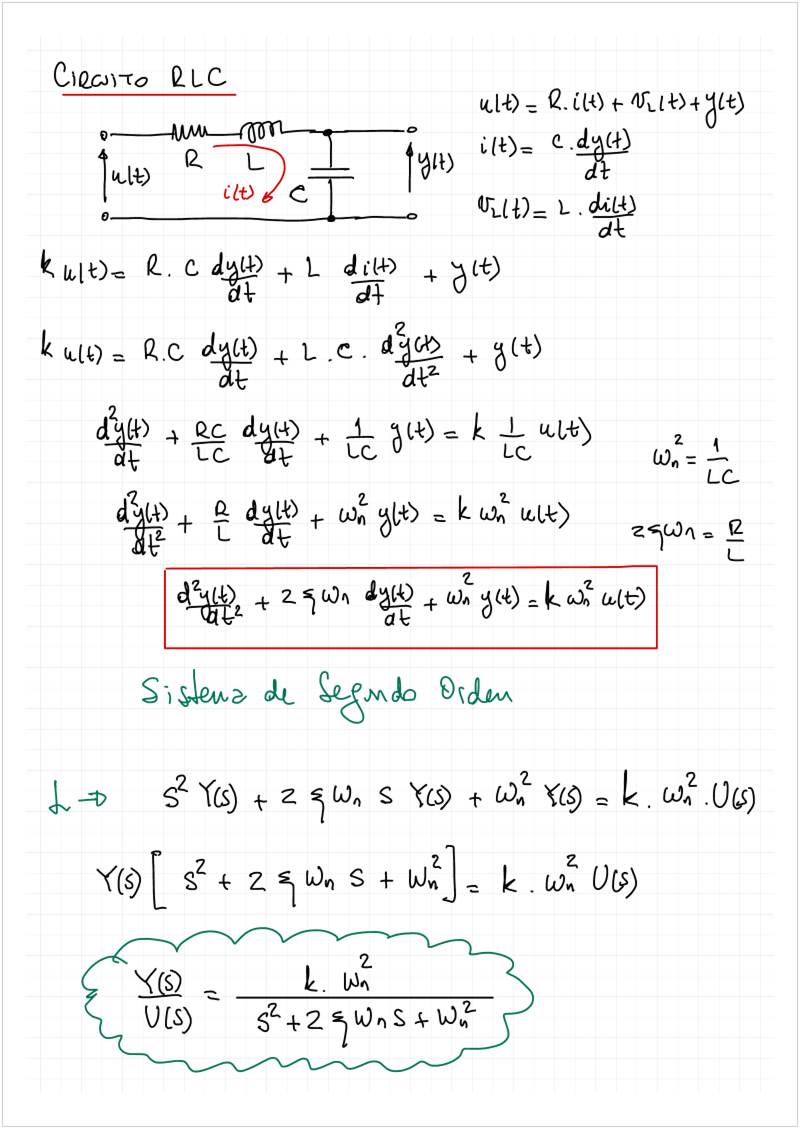

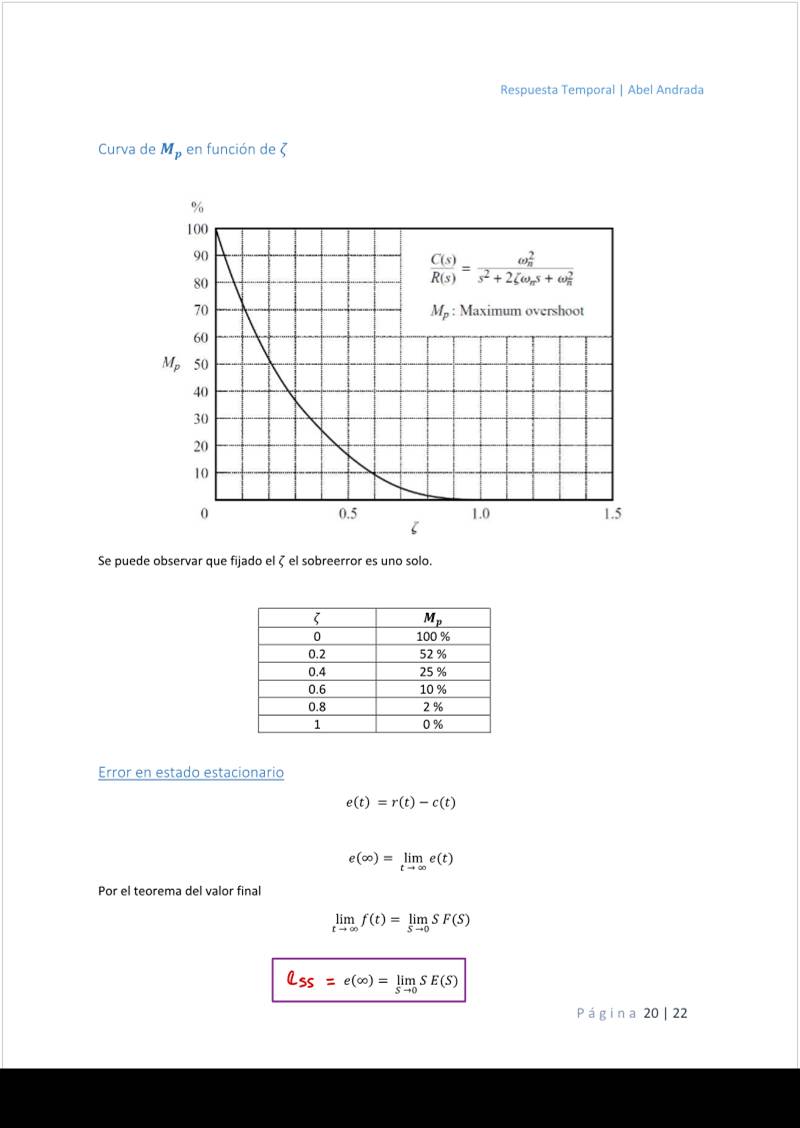

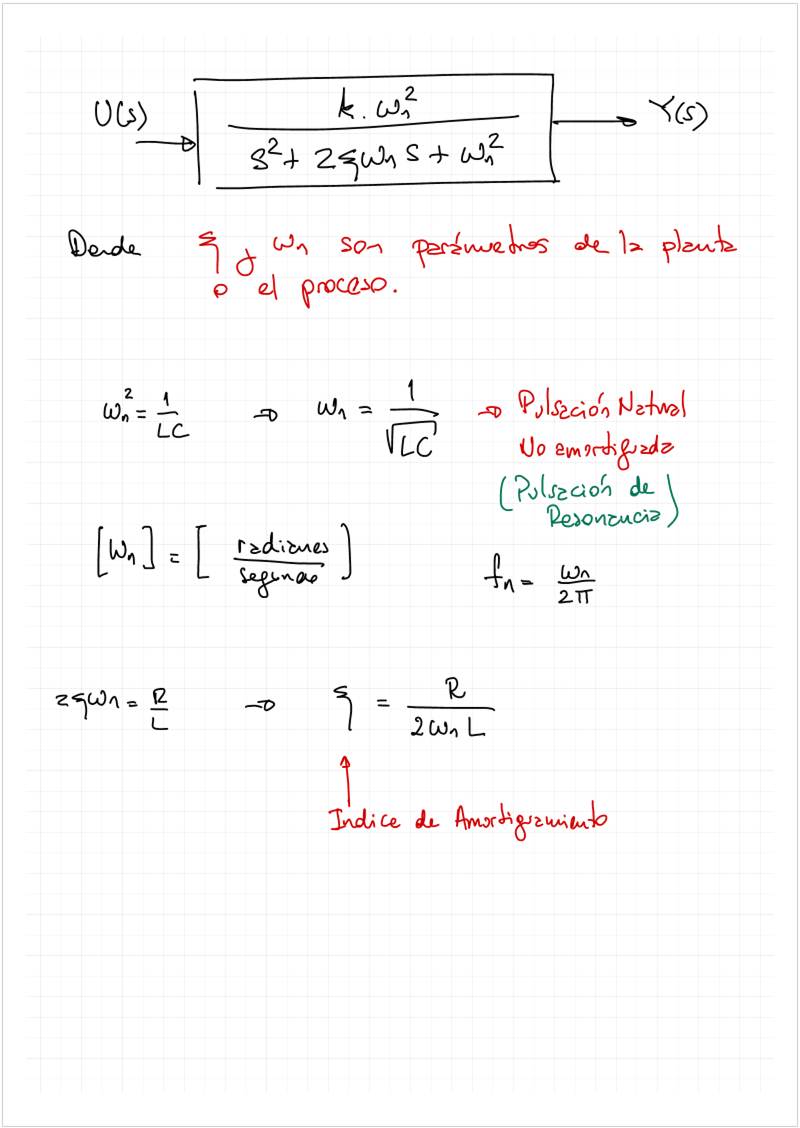

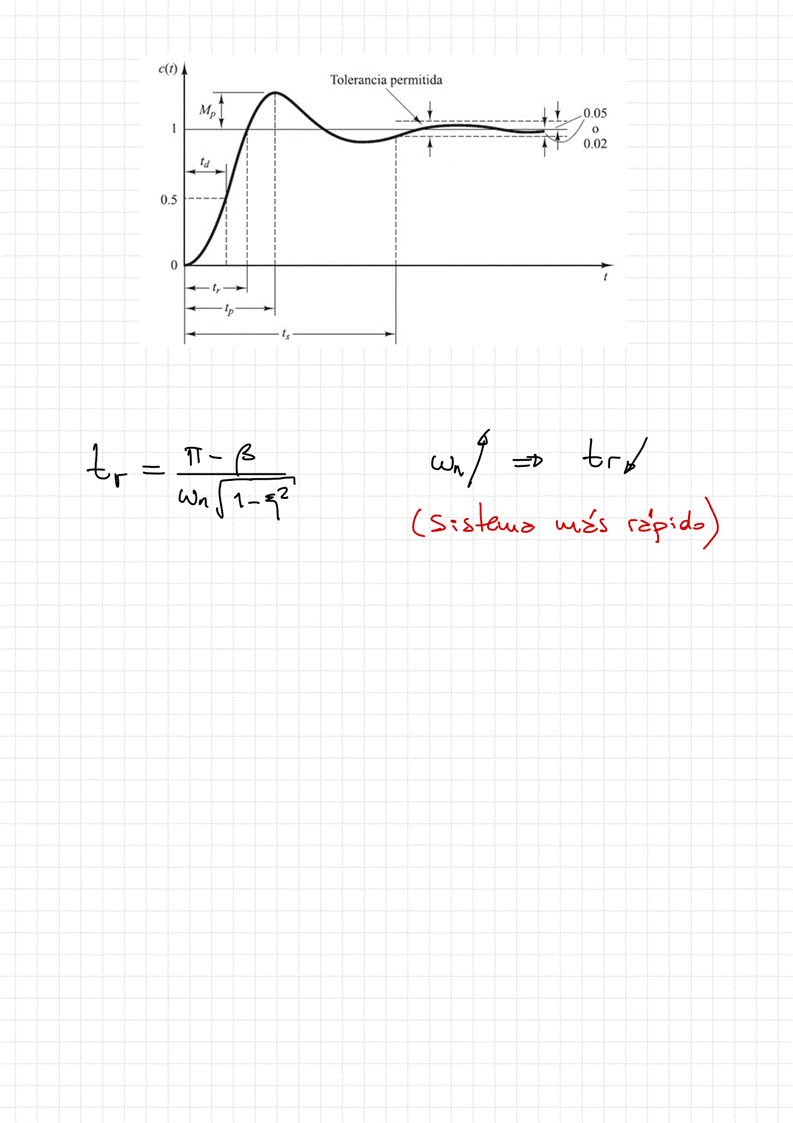

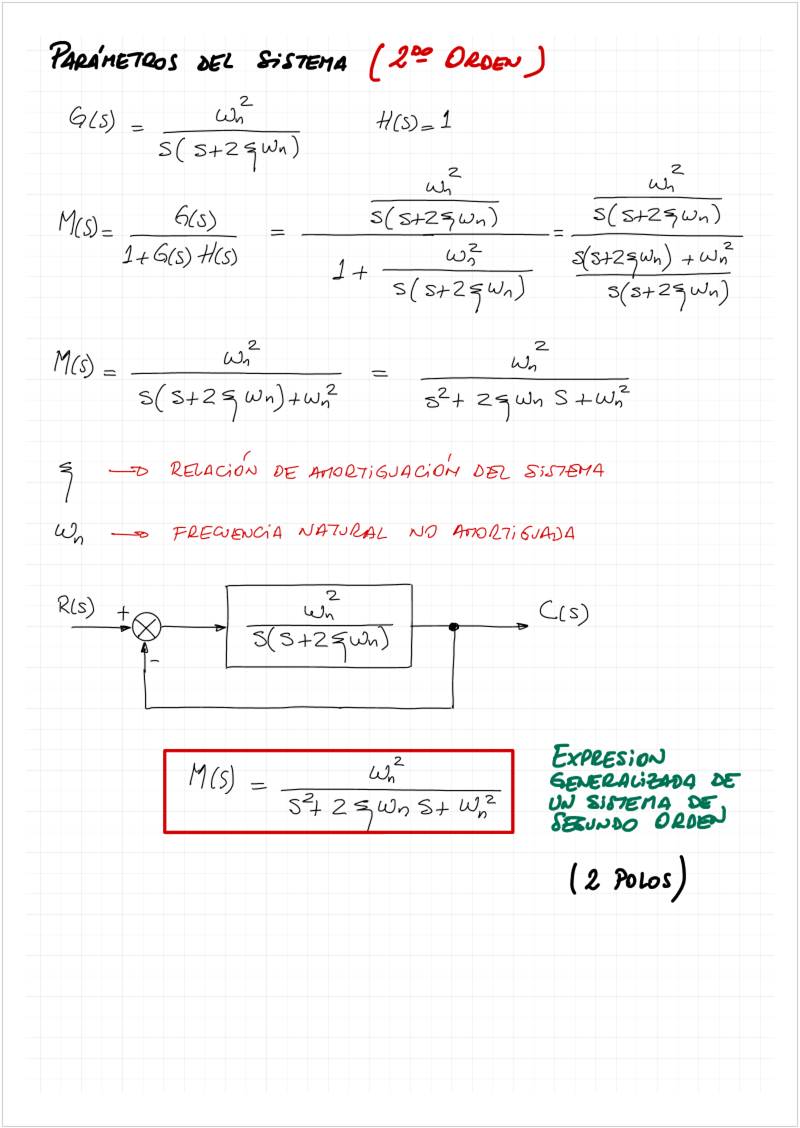

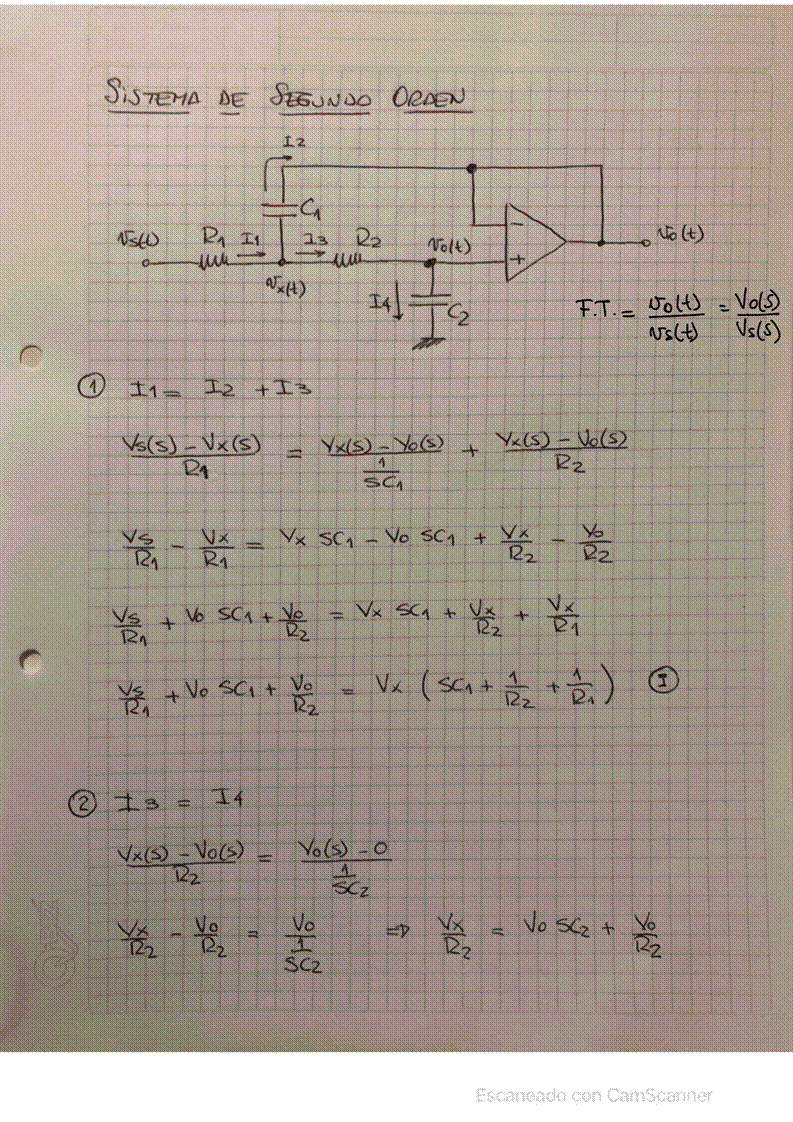

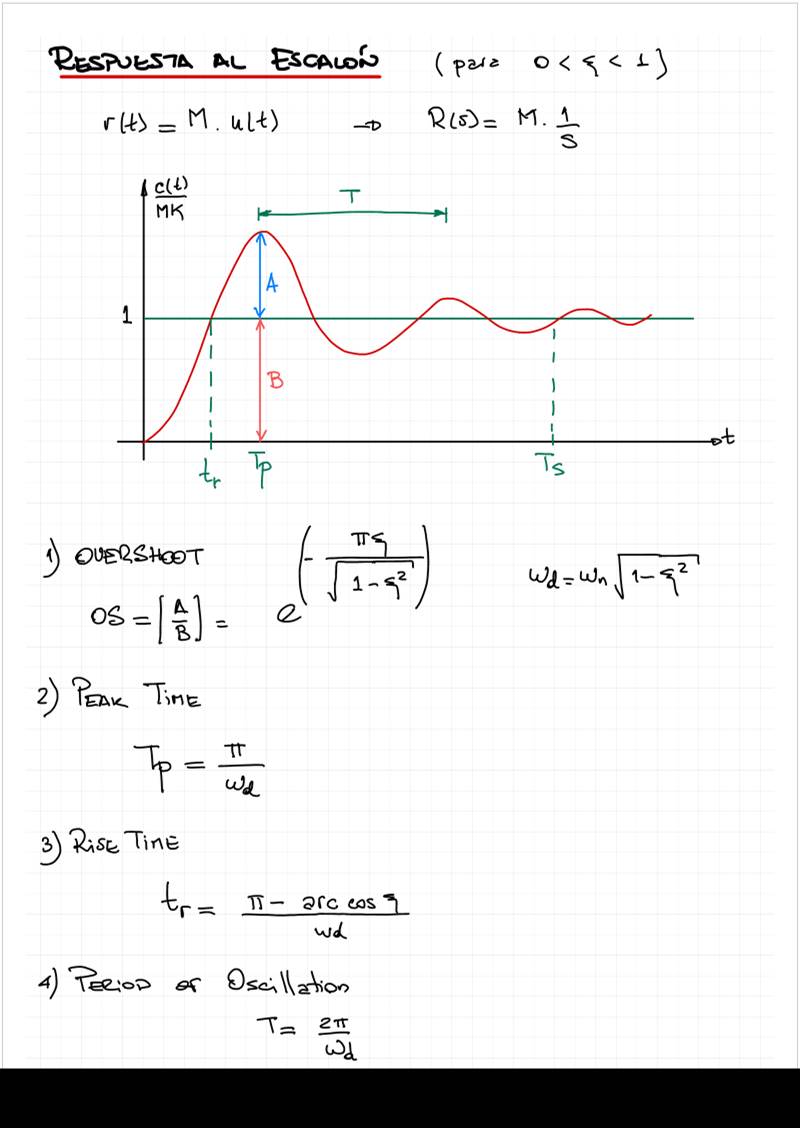

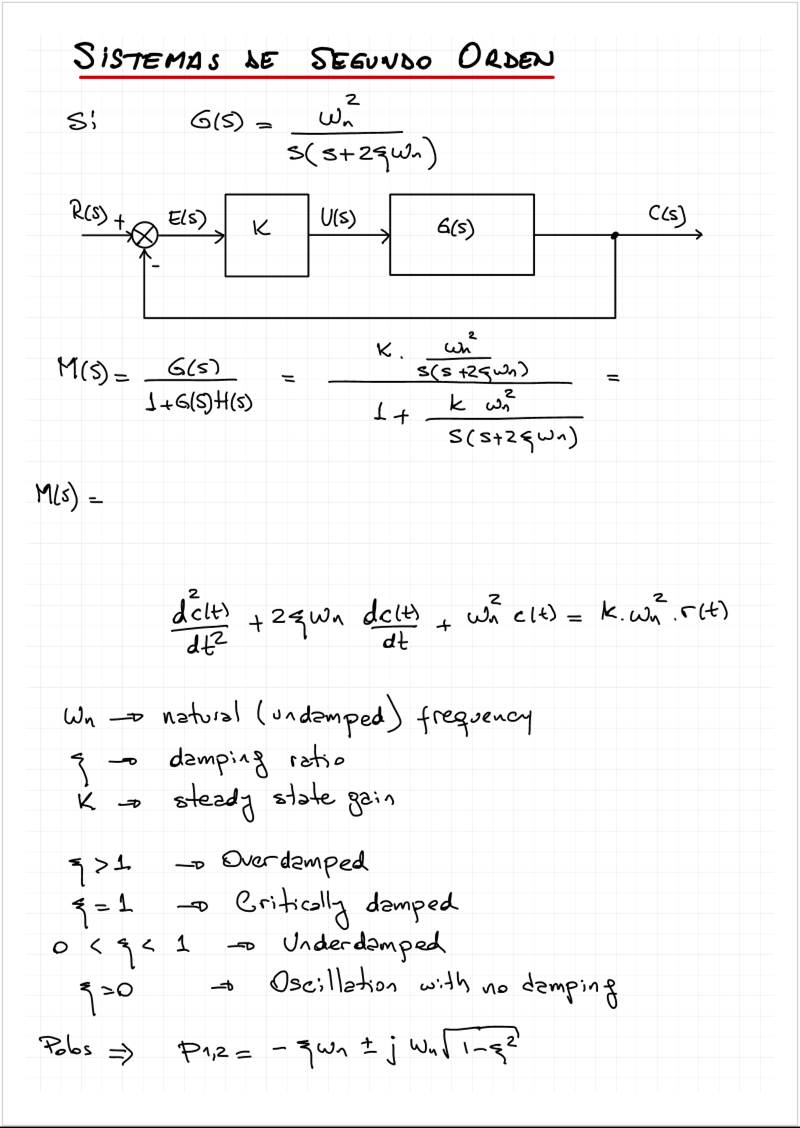

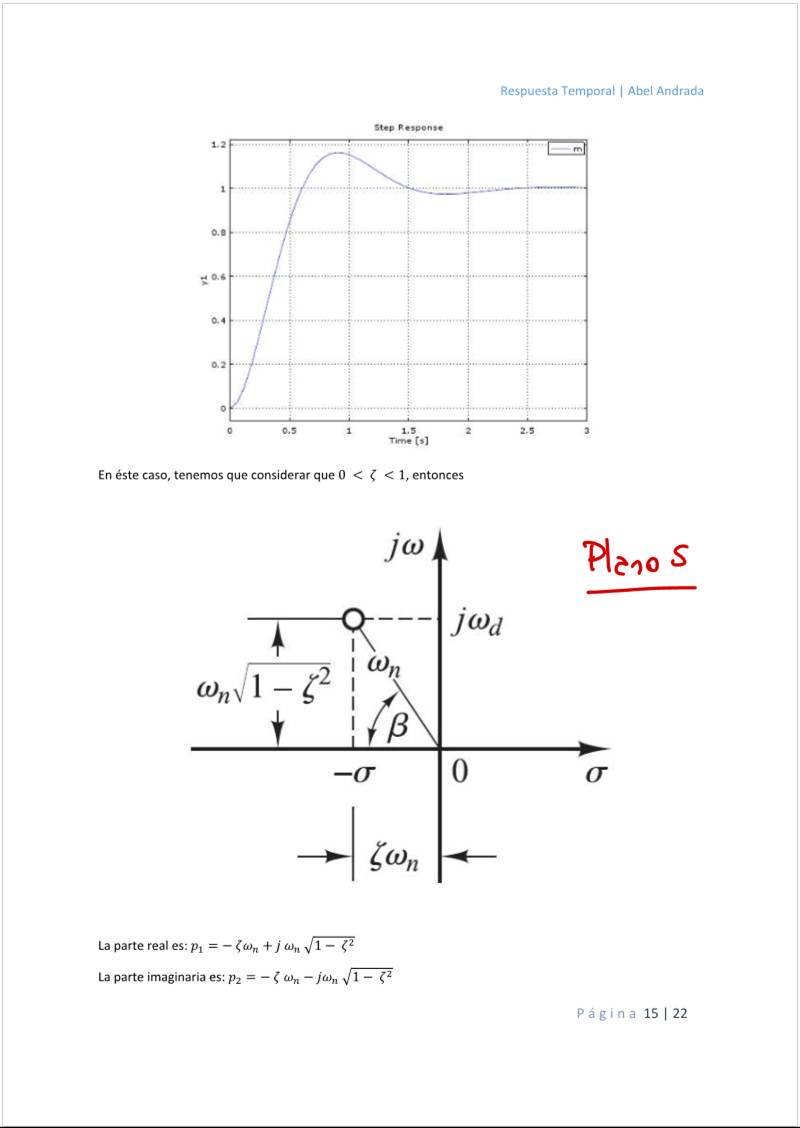

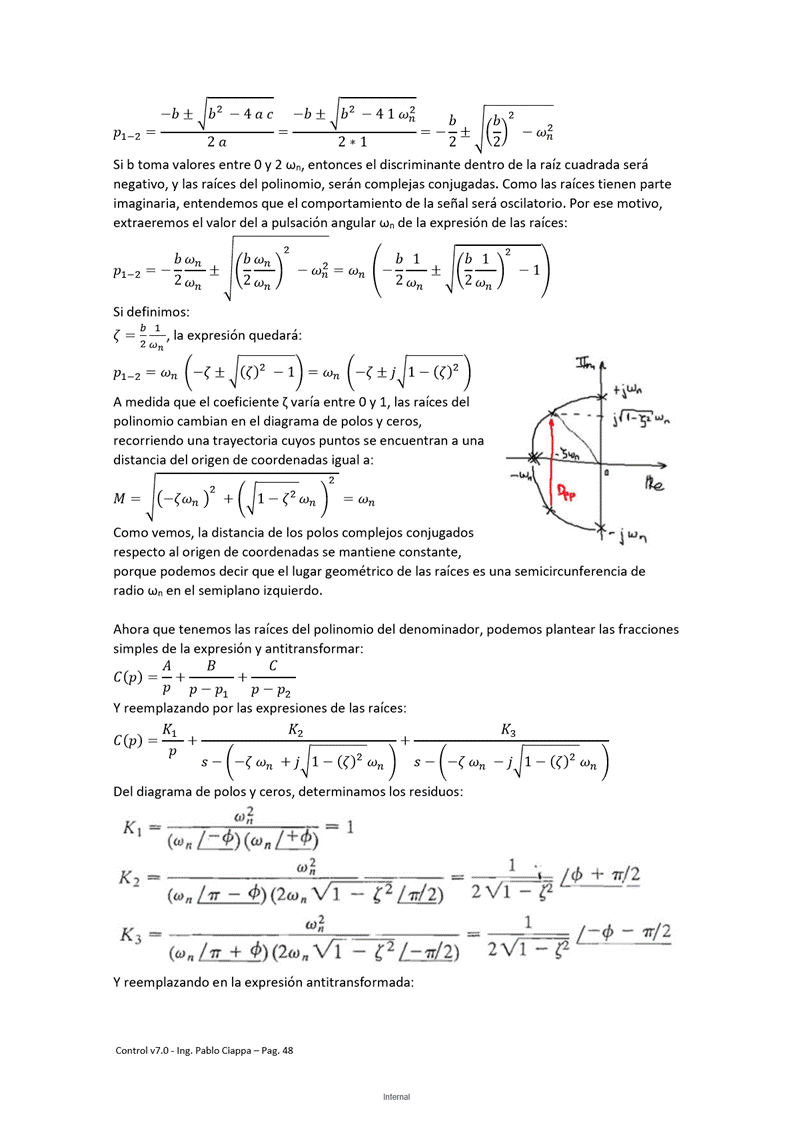

3.3.1 Segundo Orden V2022
Thursday, April 13, 2023
6:04 PM
<<3.3.1
Segundo Orden V2022.pdf>>

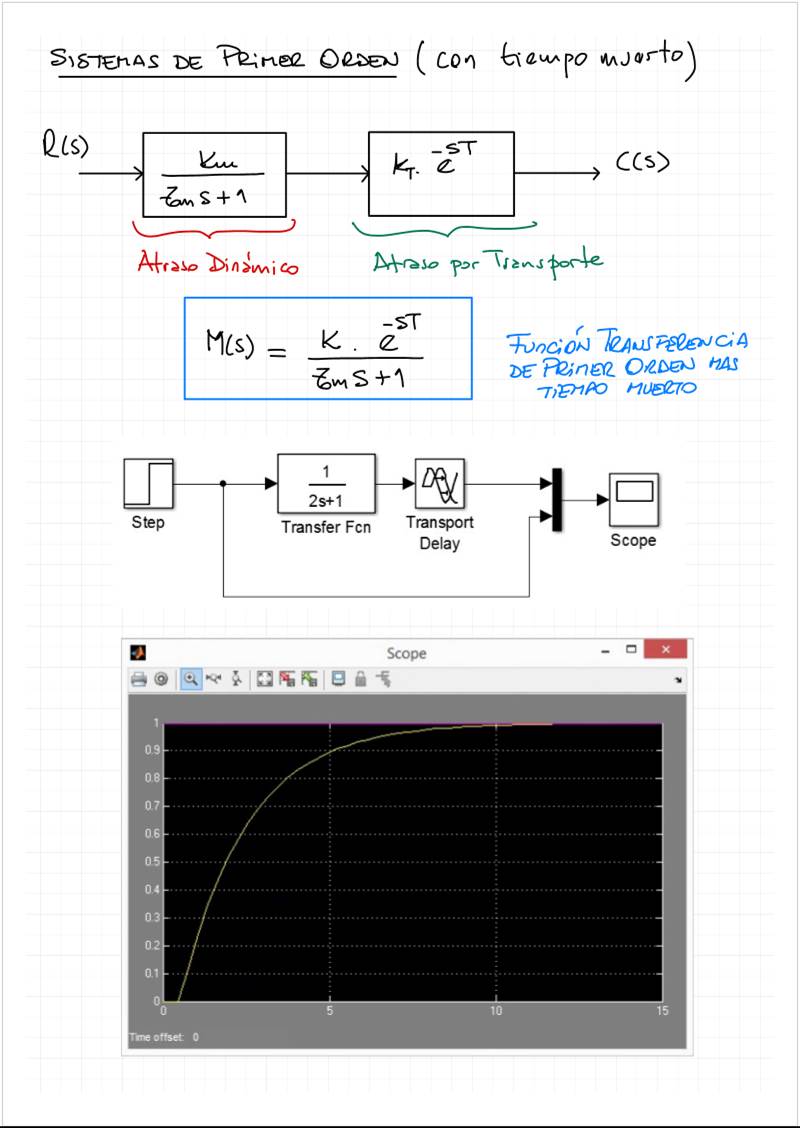

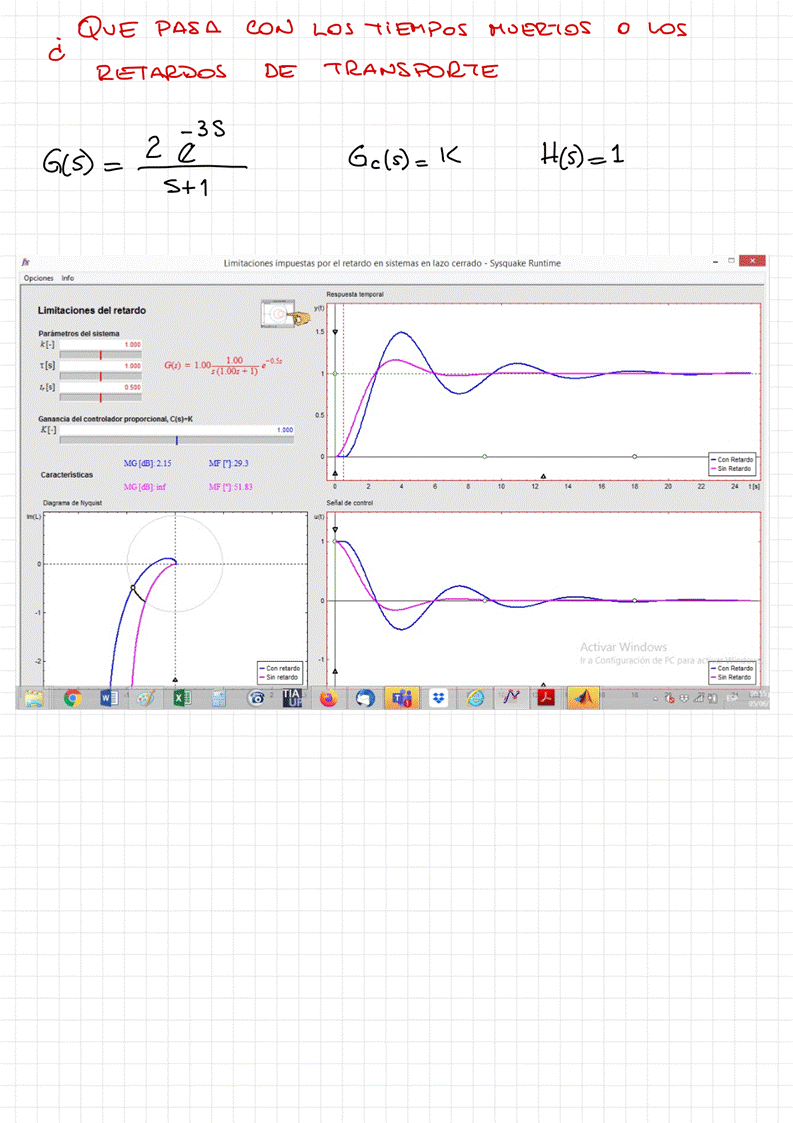

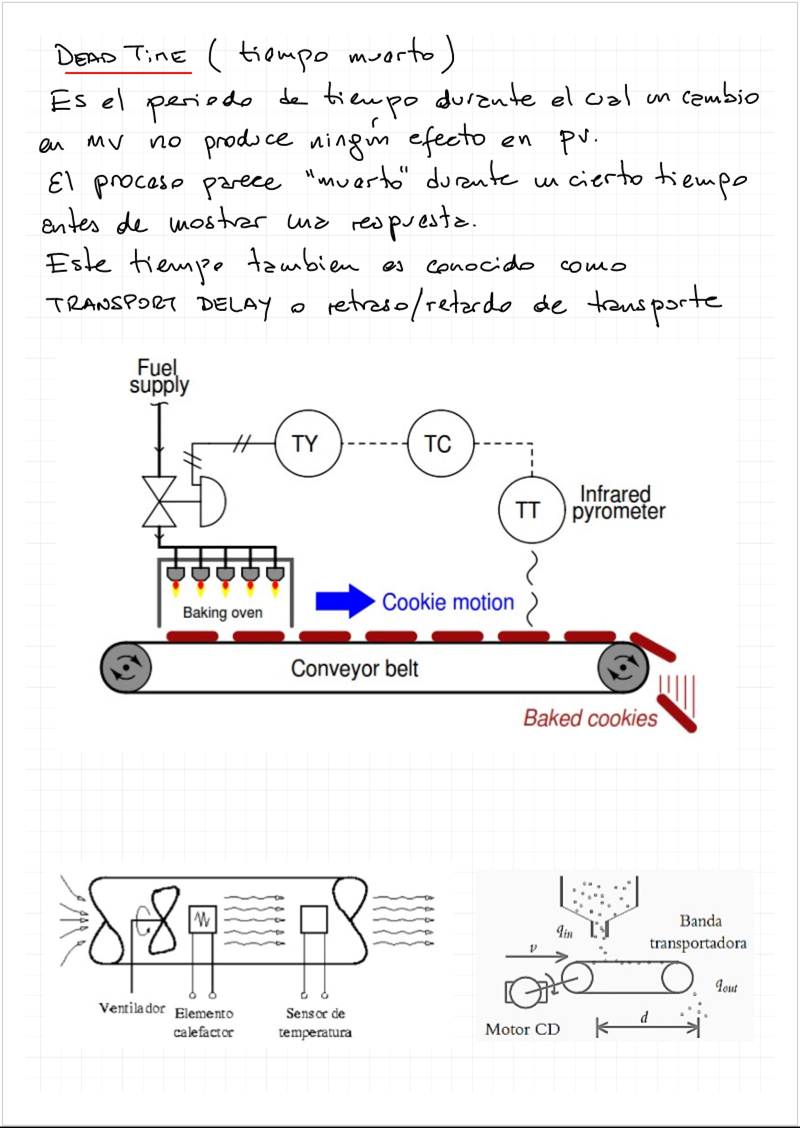

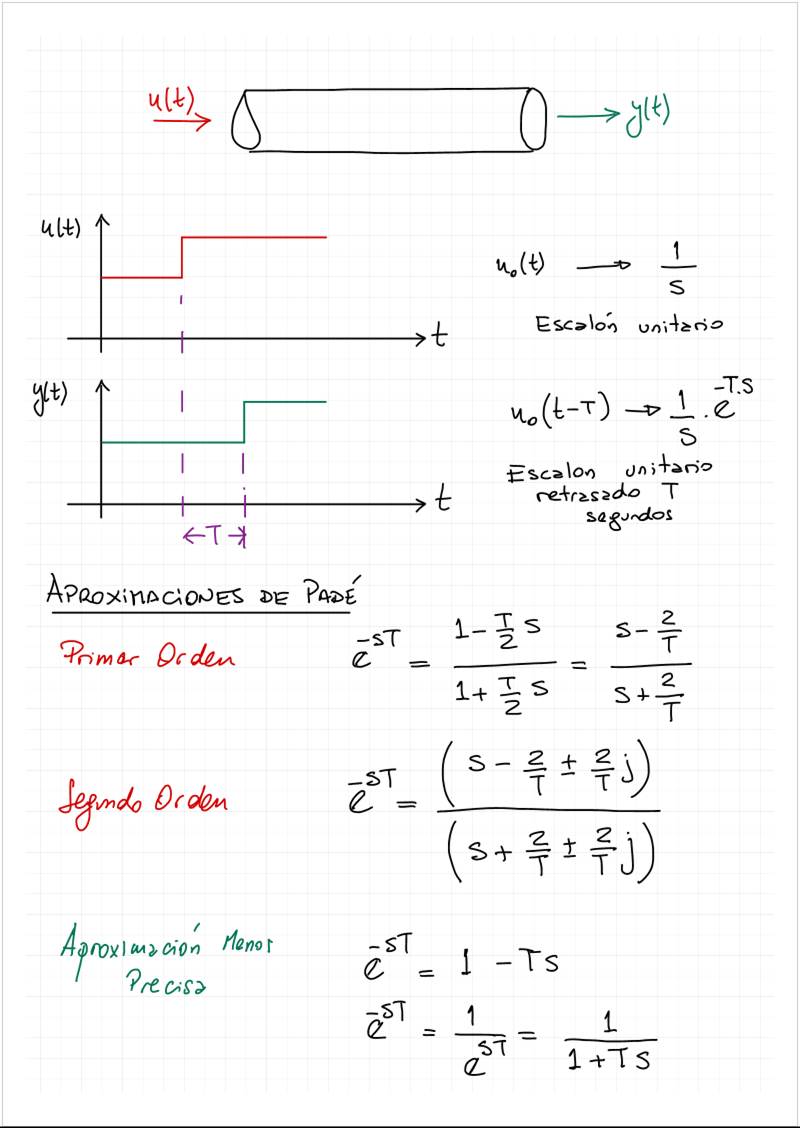

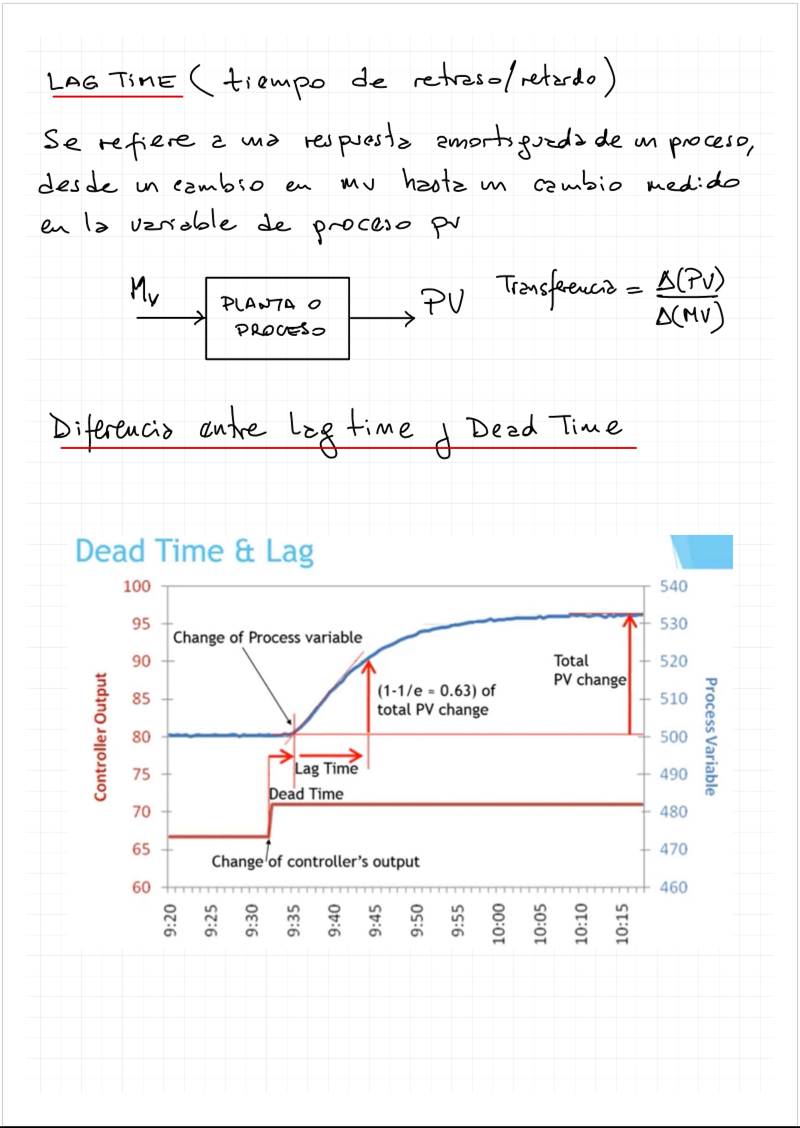

3.4.0 Dead & Lag V2021
Thursday, April 13, 2023
6:05 PM
<<3.4.0
Dead & Lag V2021.pdf>>

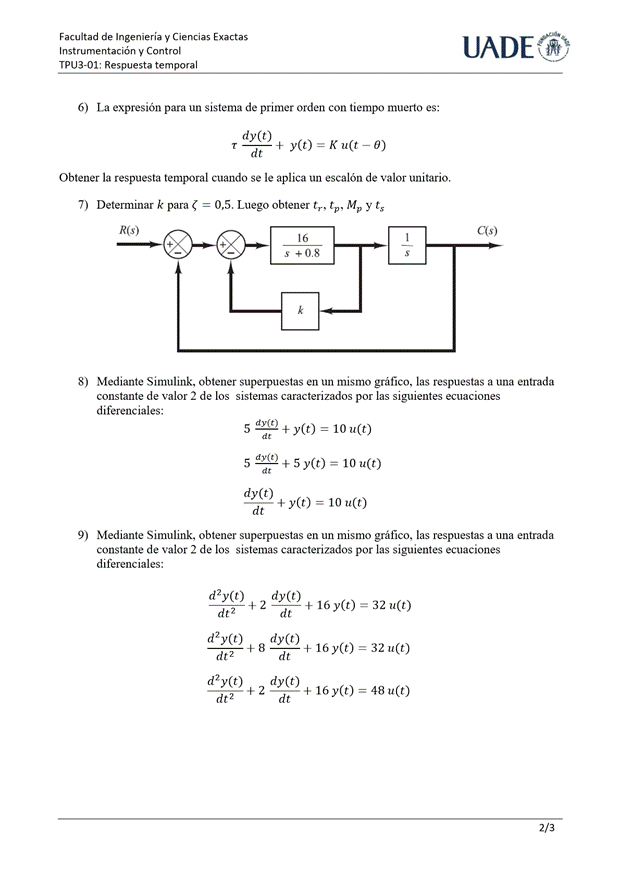

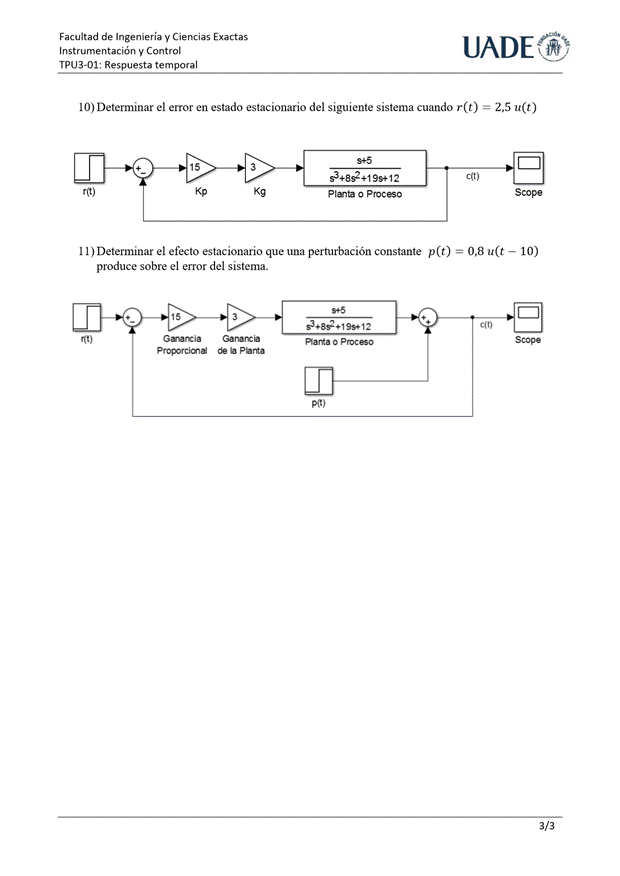

TP U3
lunes, 15 de mayo de 2023
19:41
<<TPU3-01 V2023.pdf>>
Unidad 4
Thursday, April 13, 2023
6:05 PM

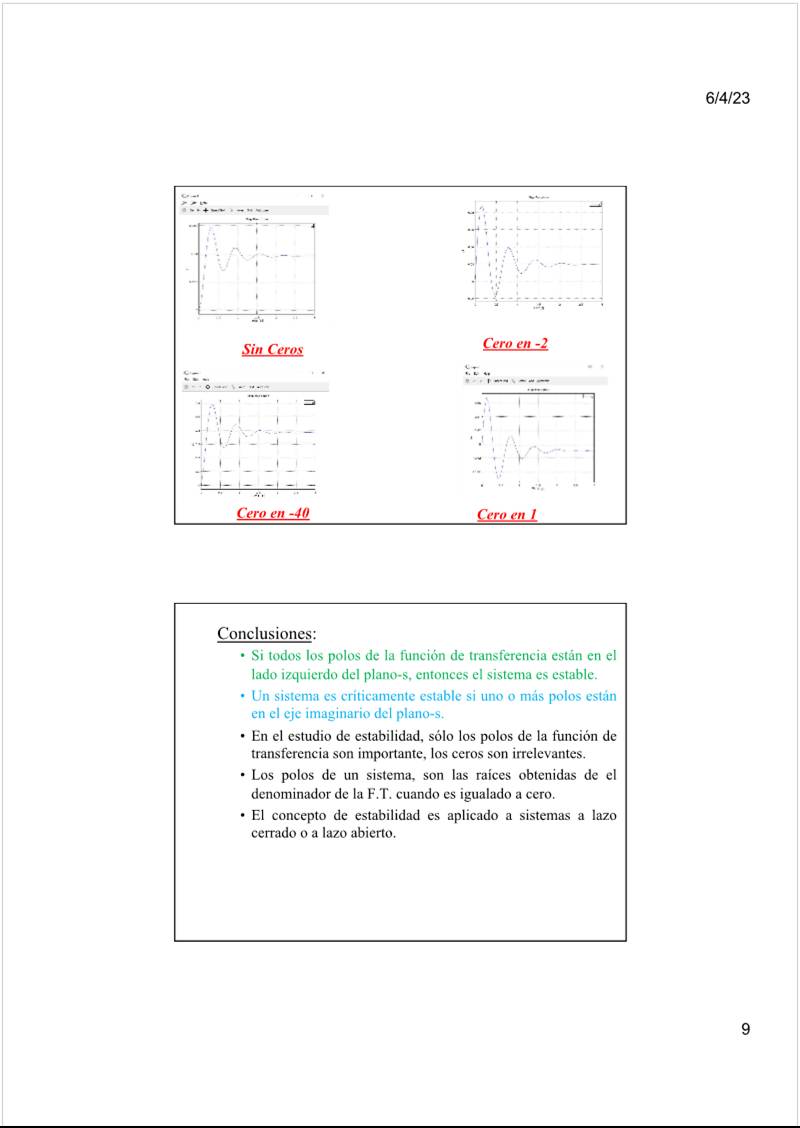

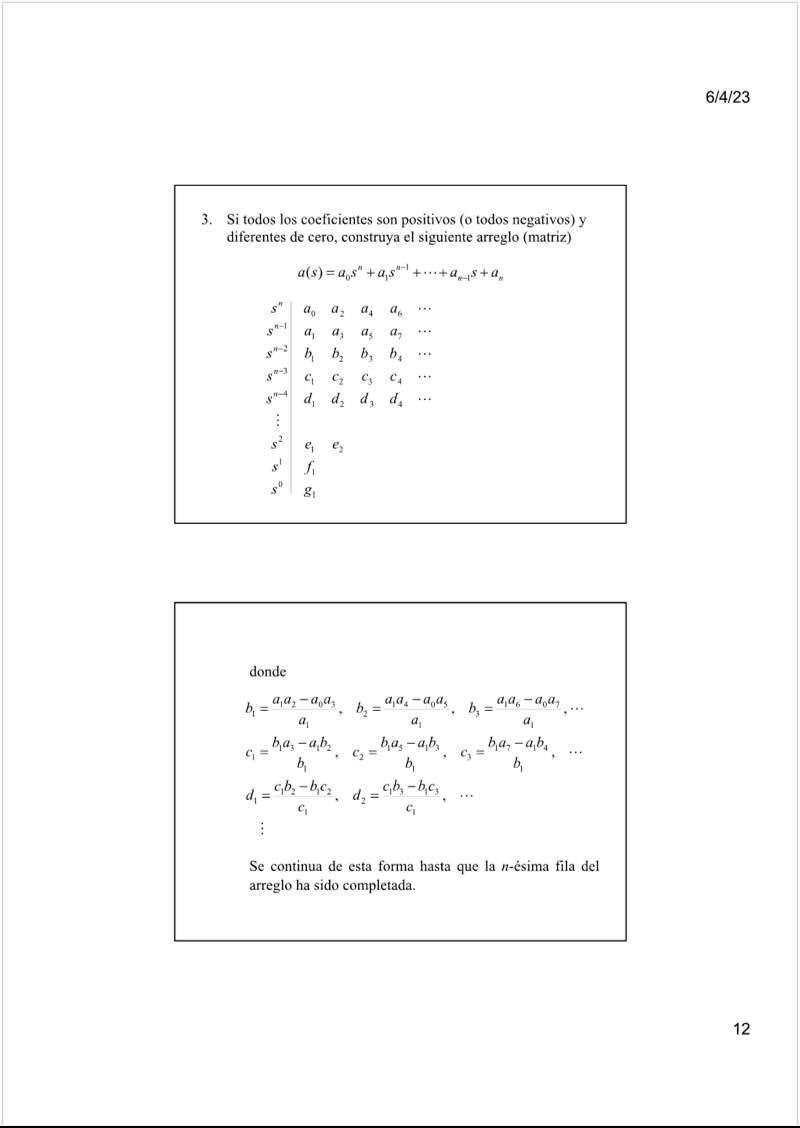

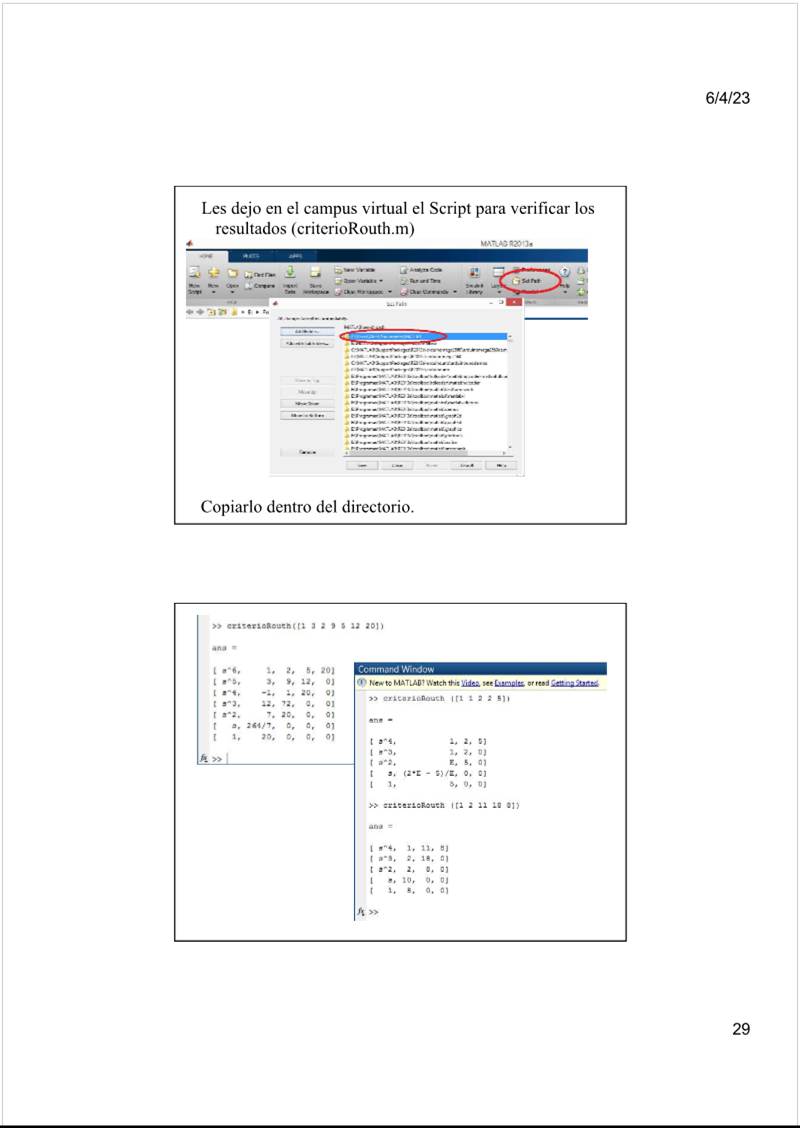

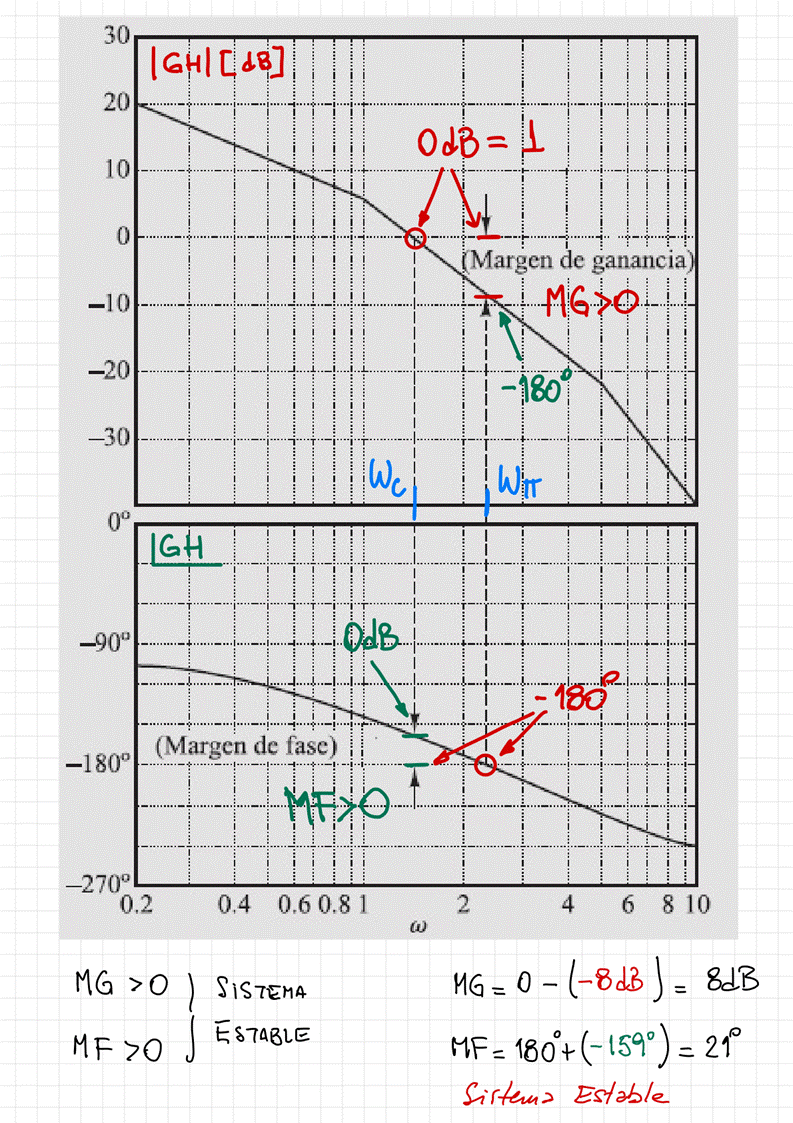

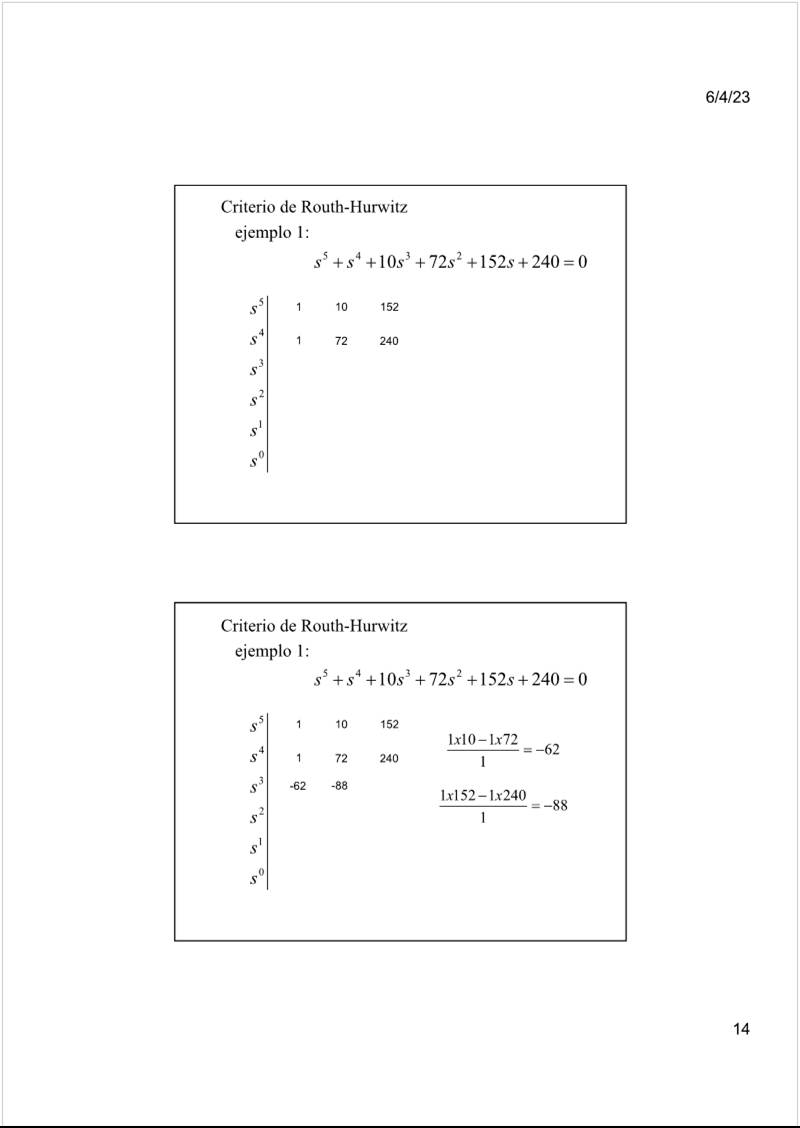

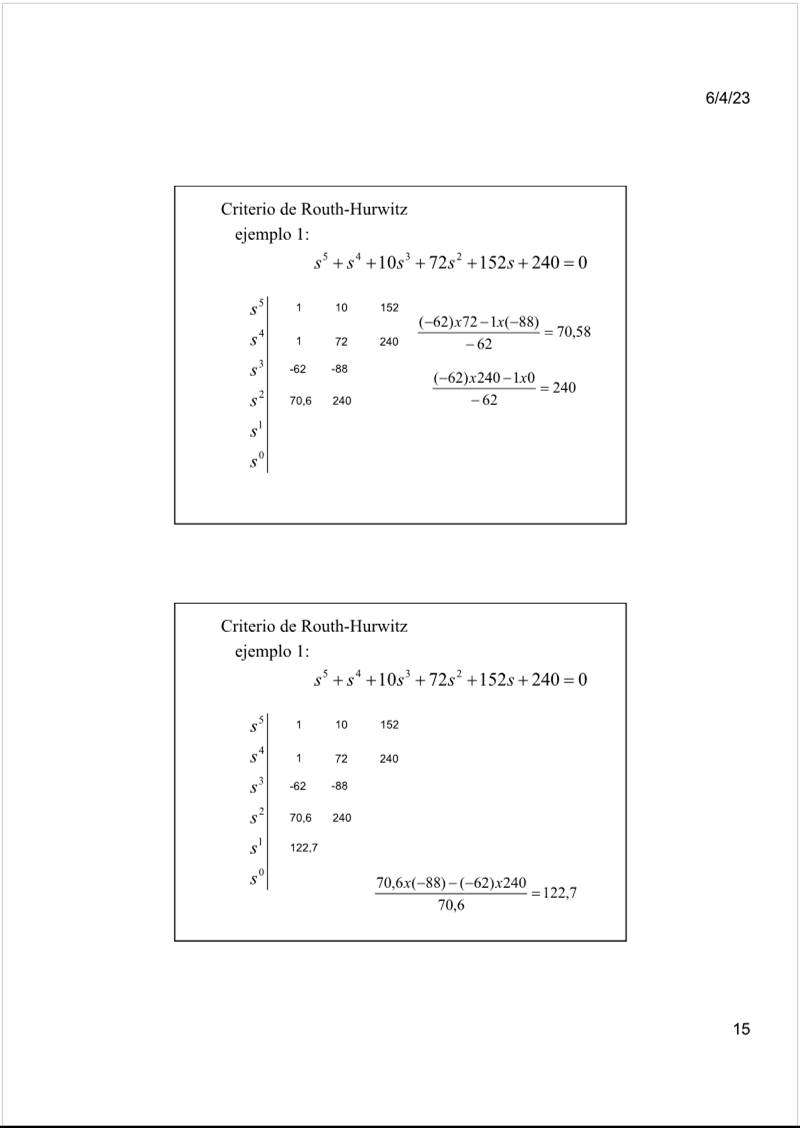

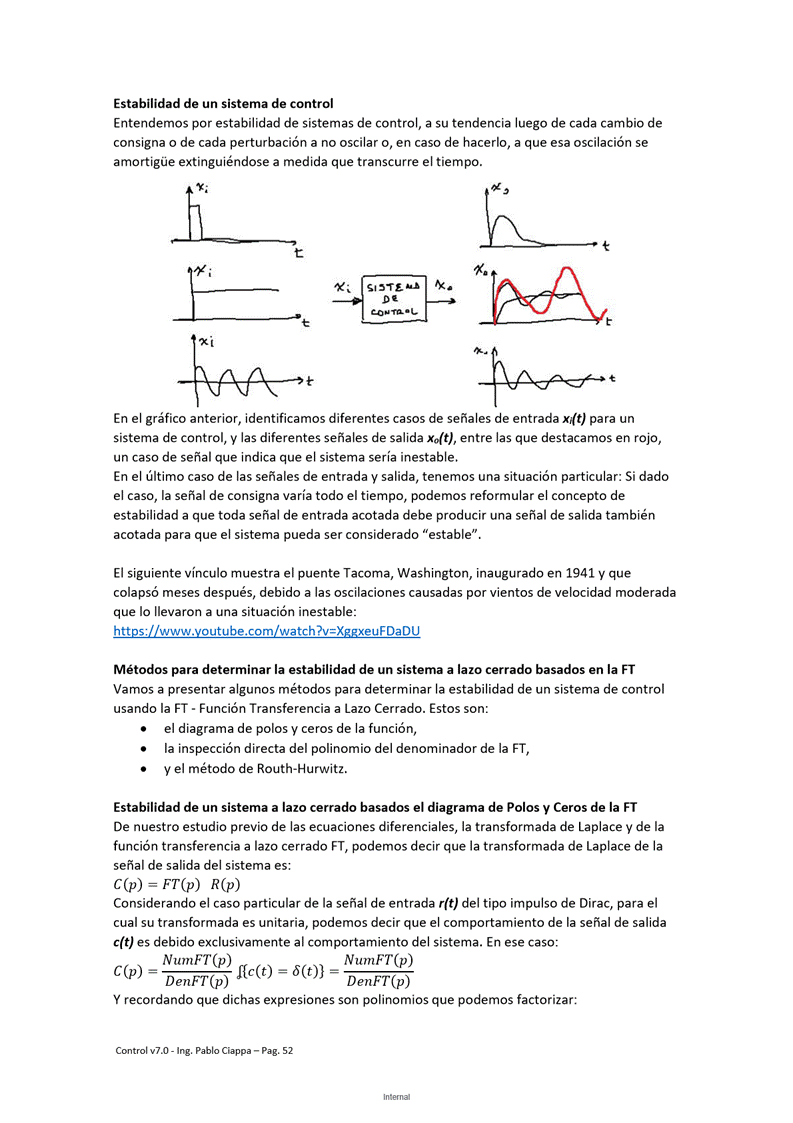

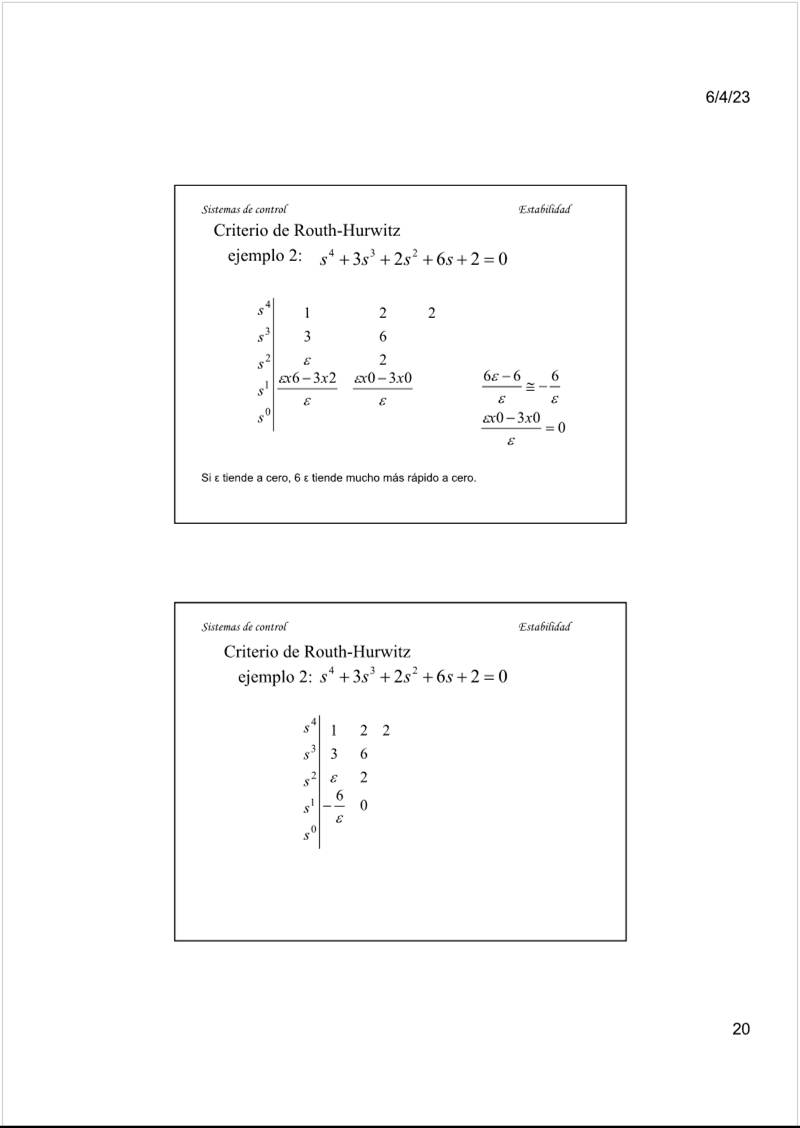

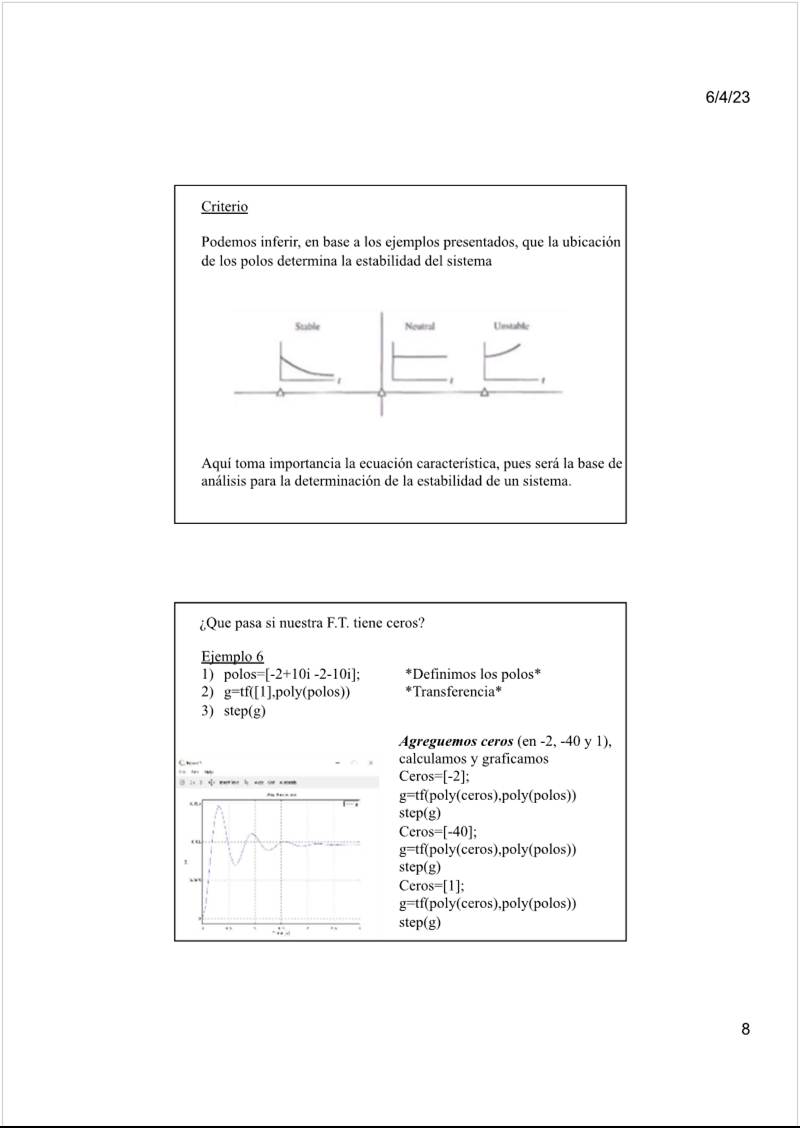

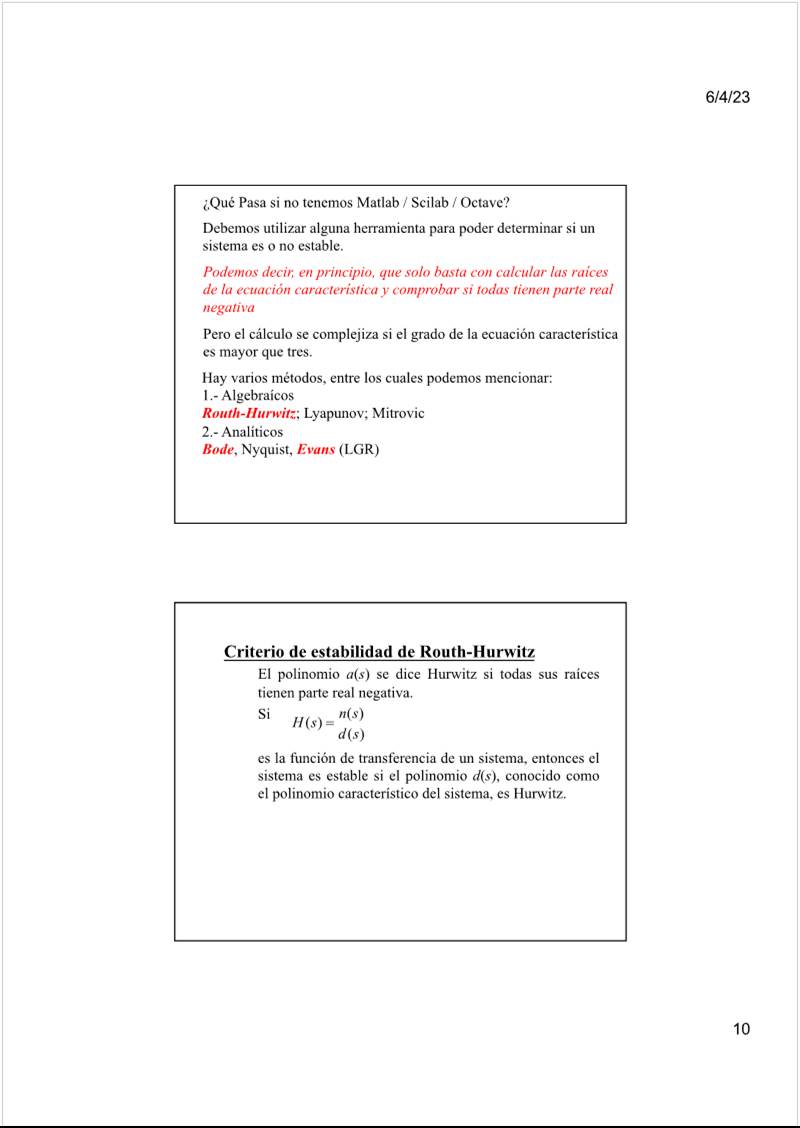

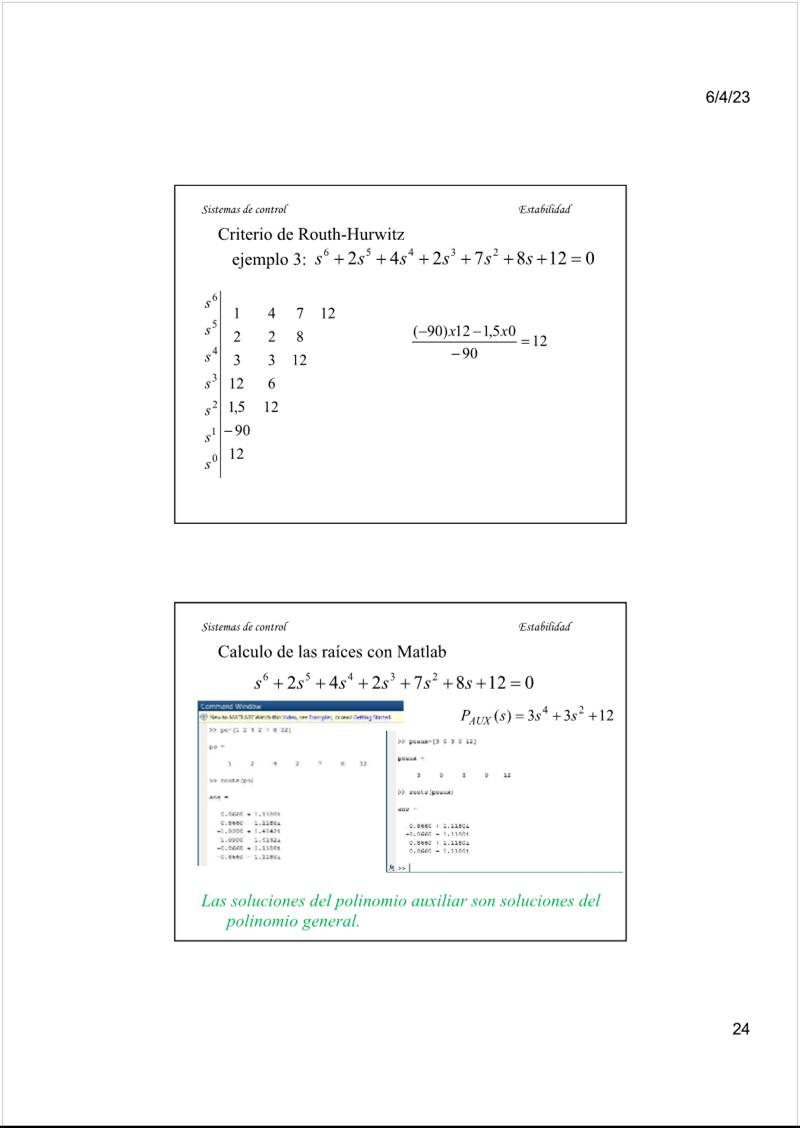

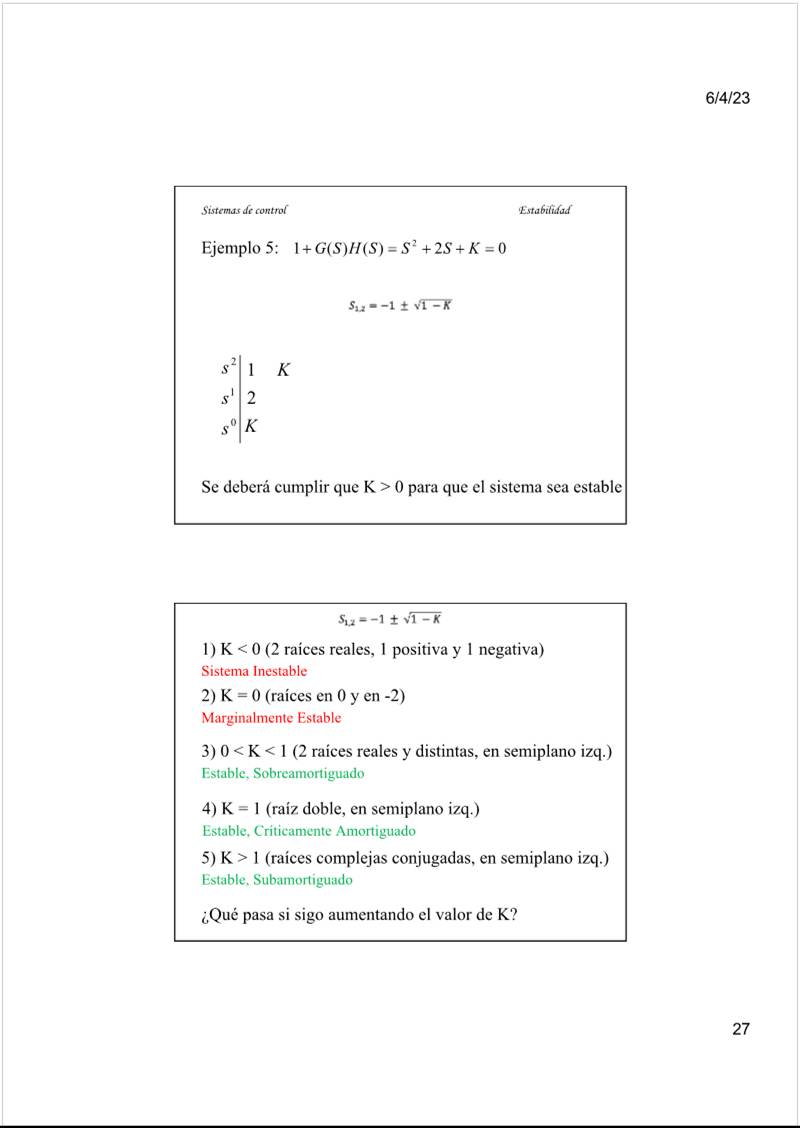

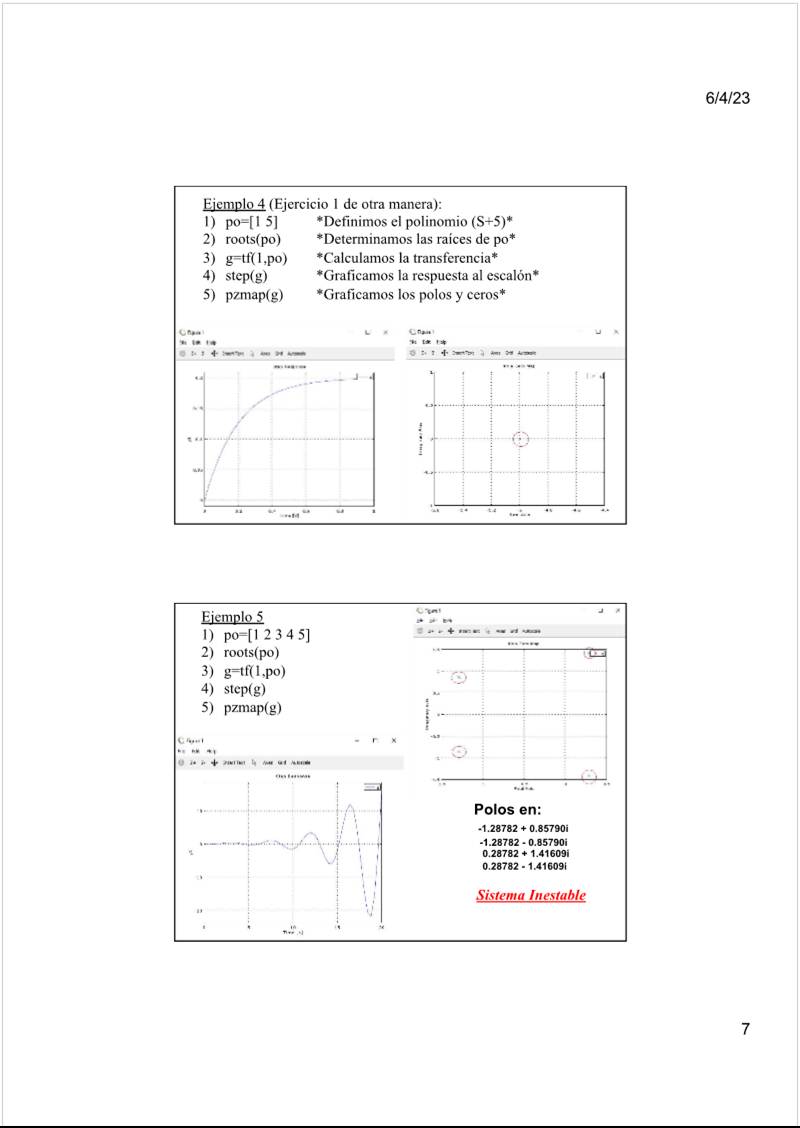

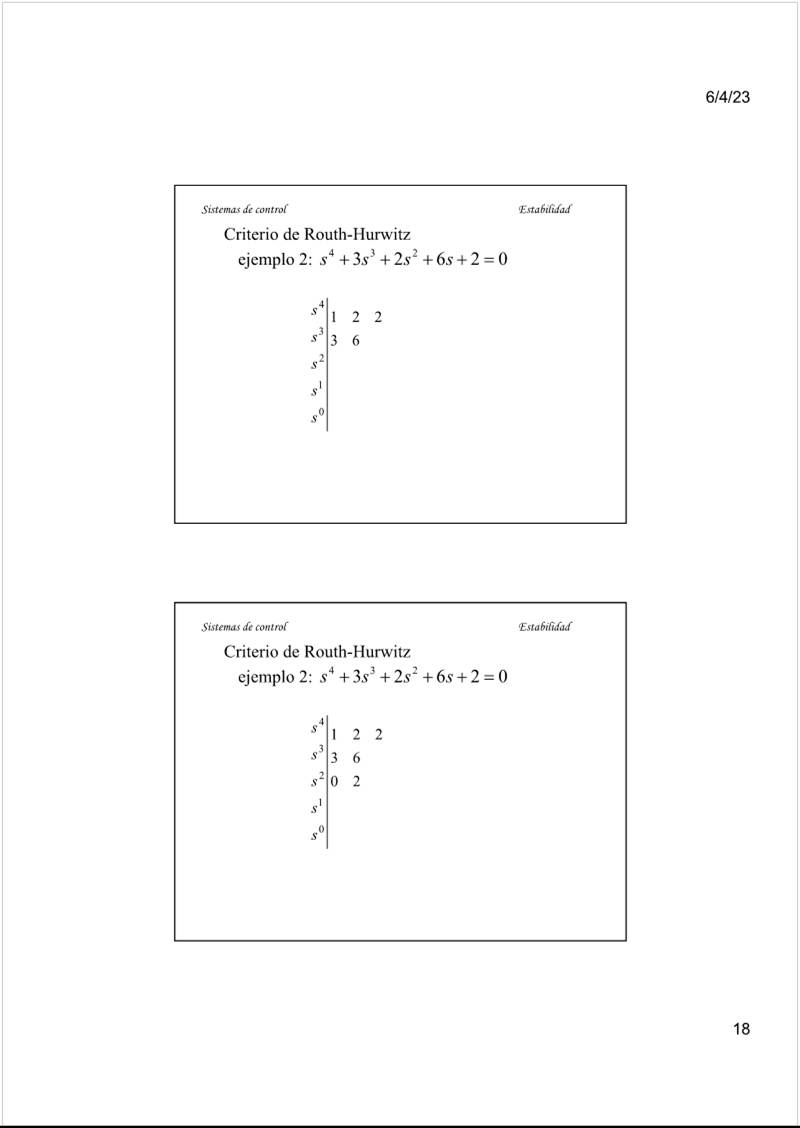

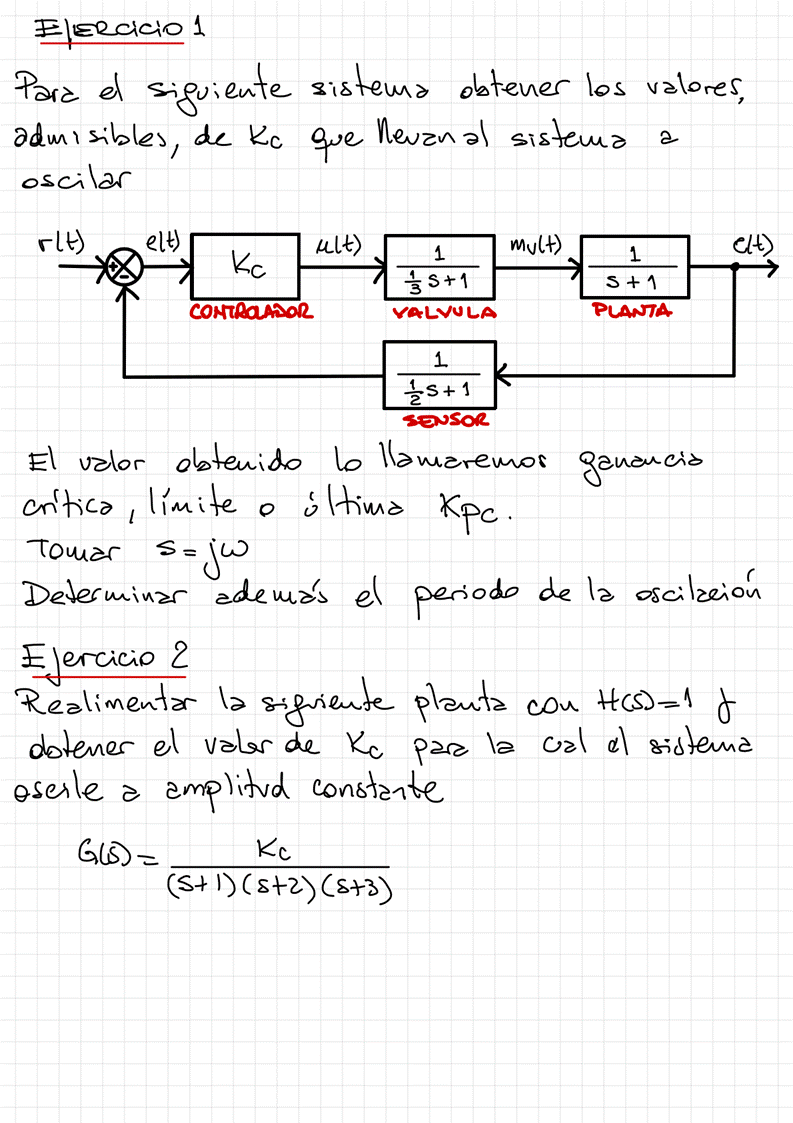

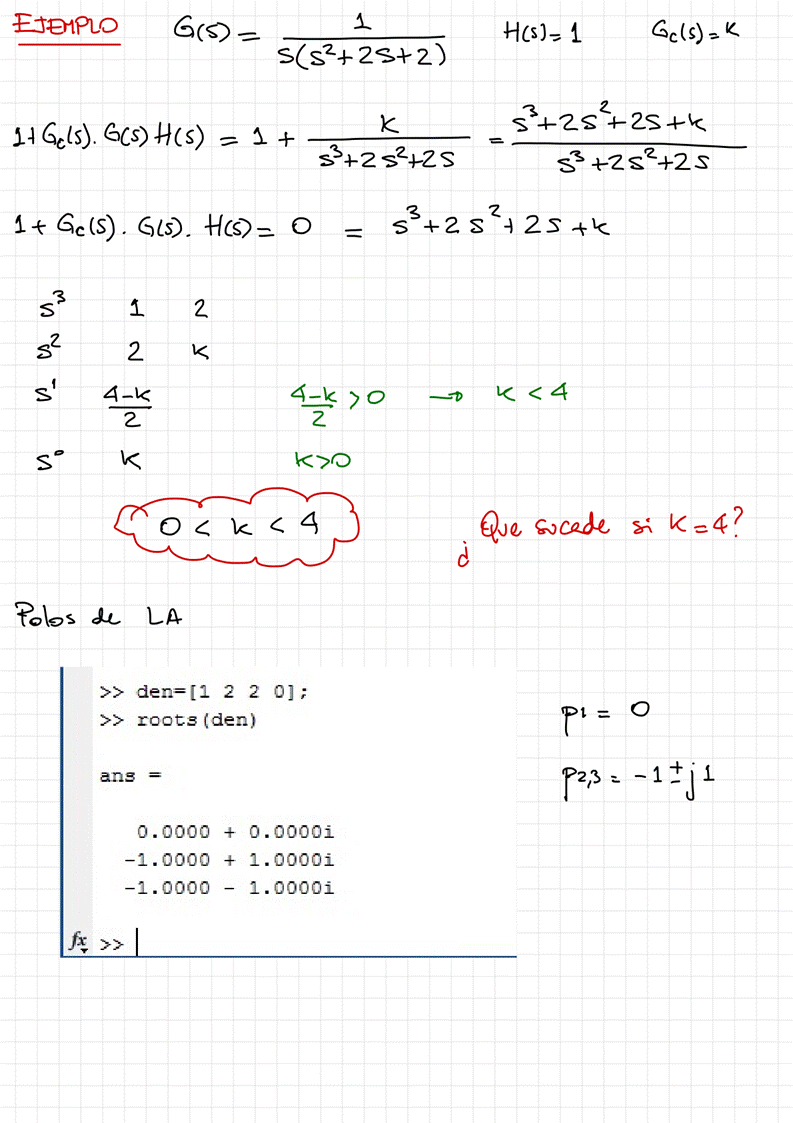

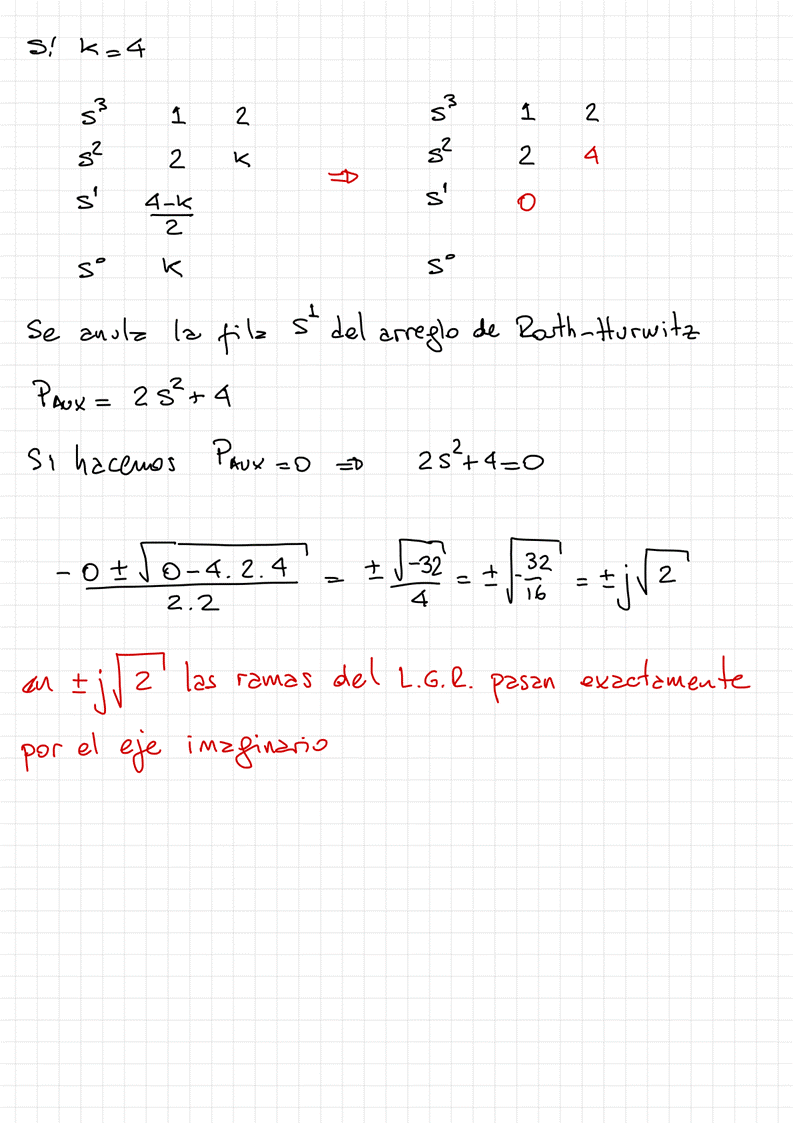

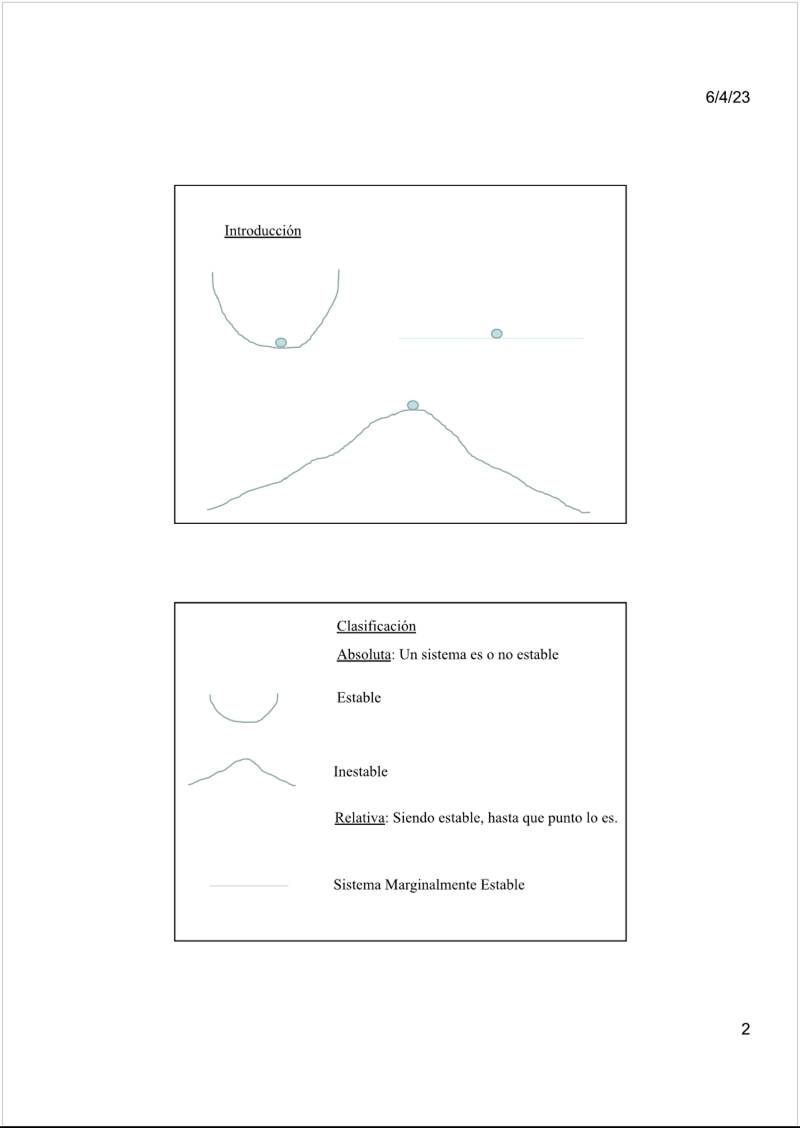

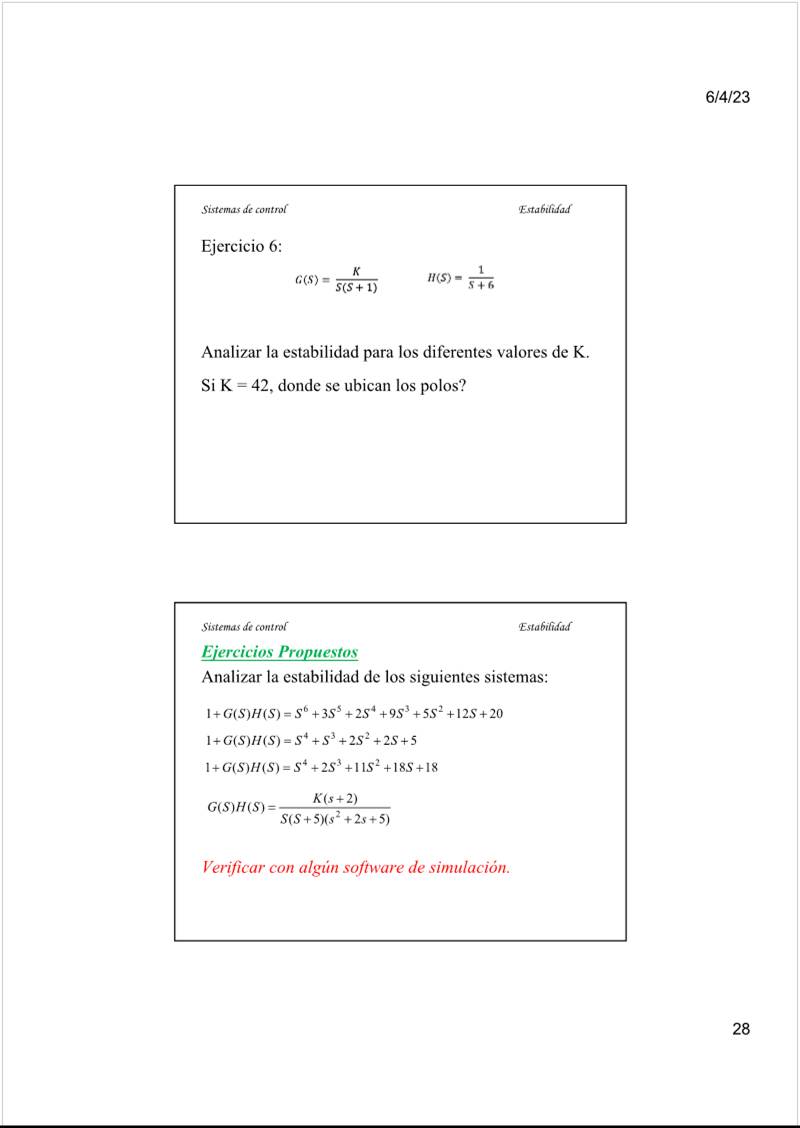

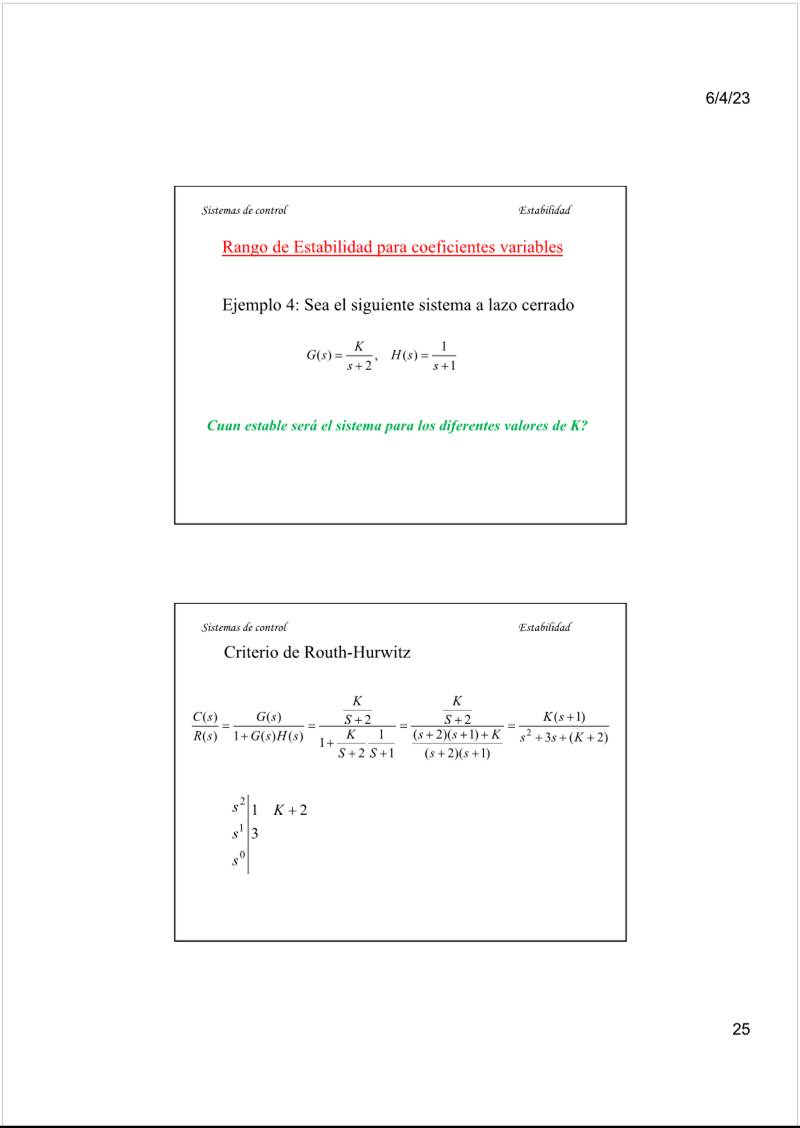

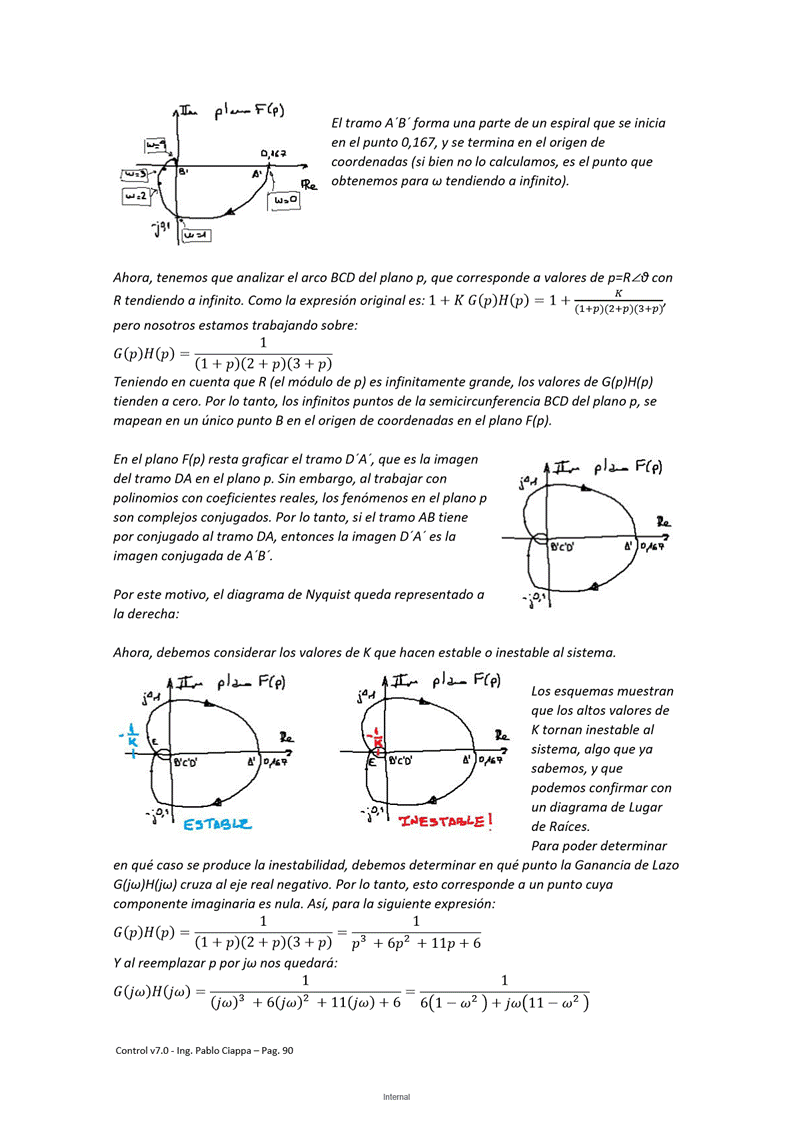

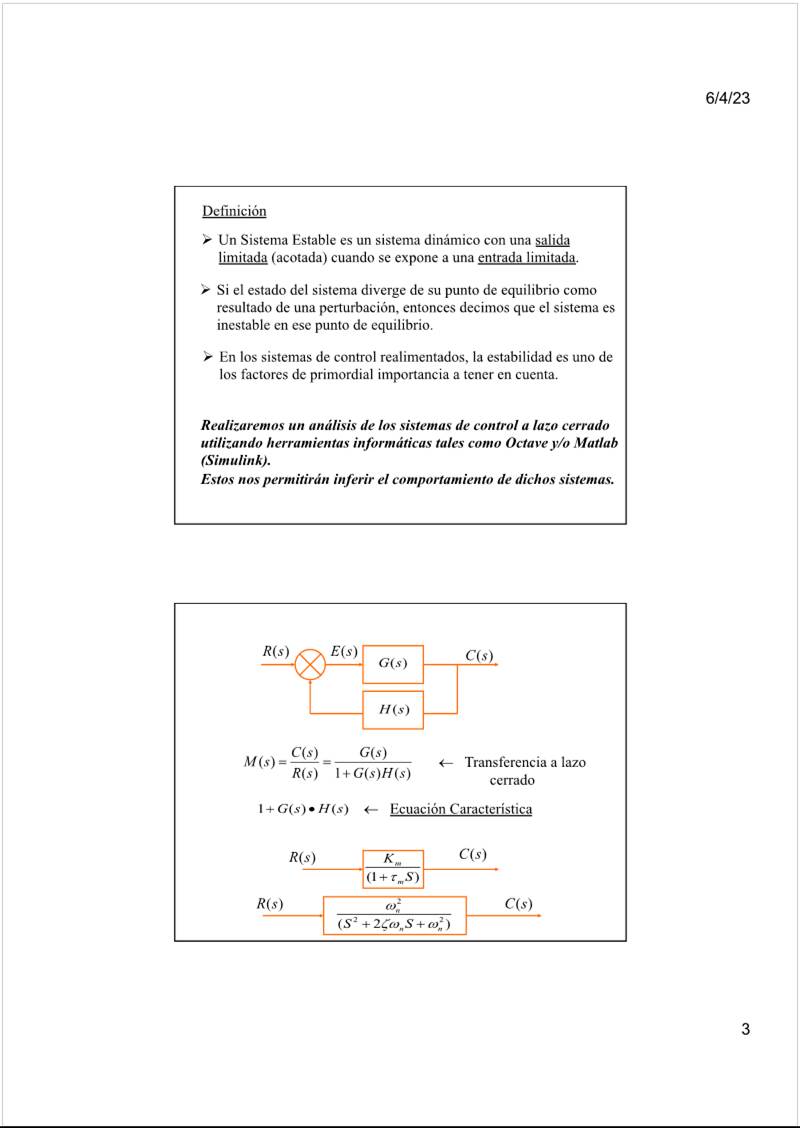

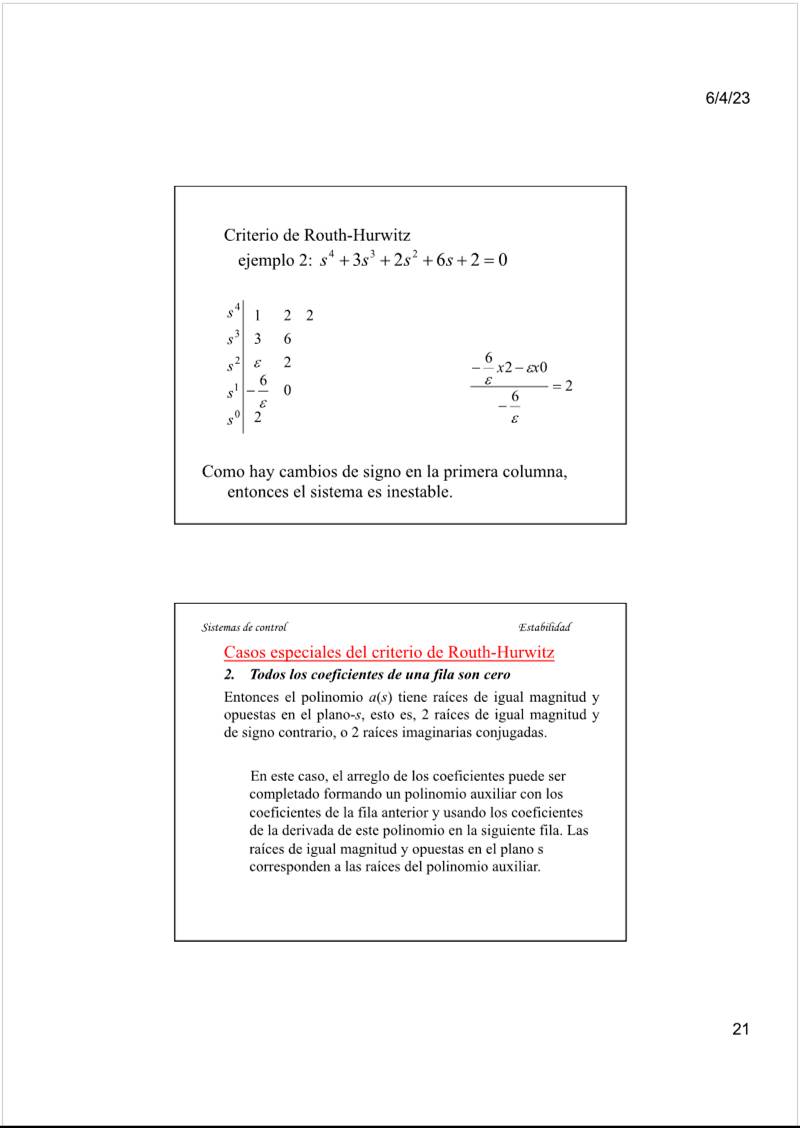

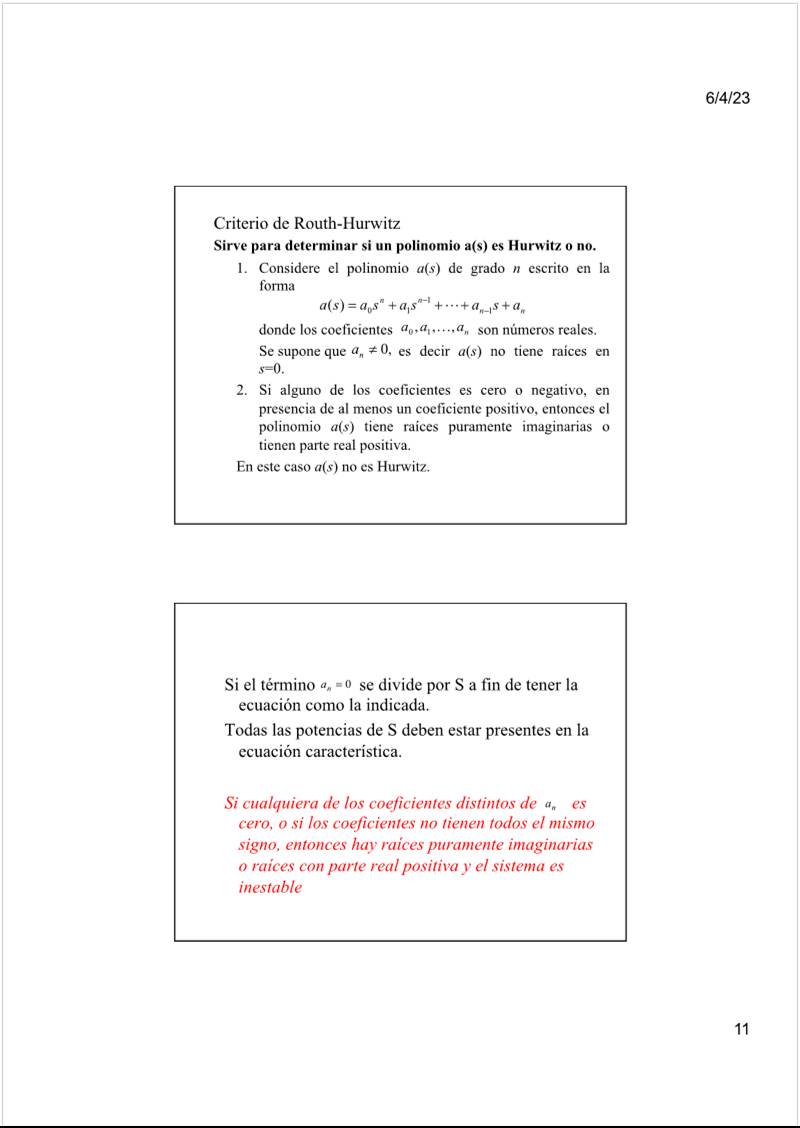

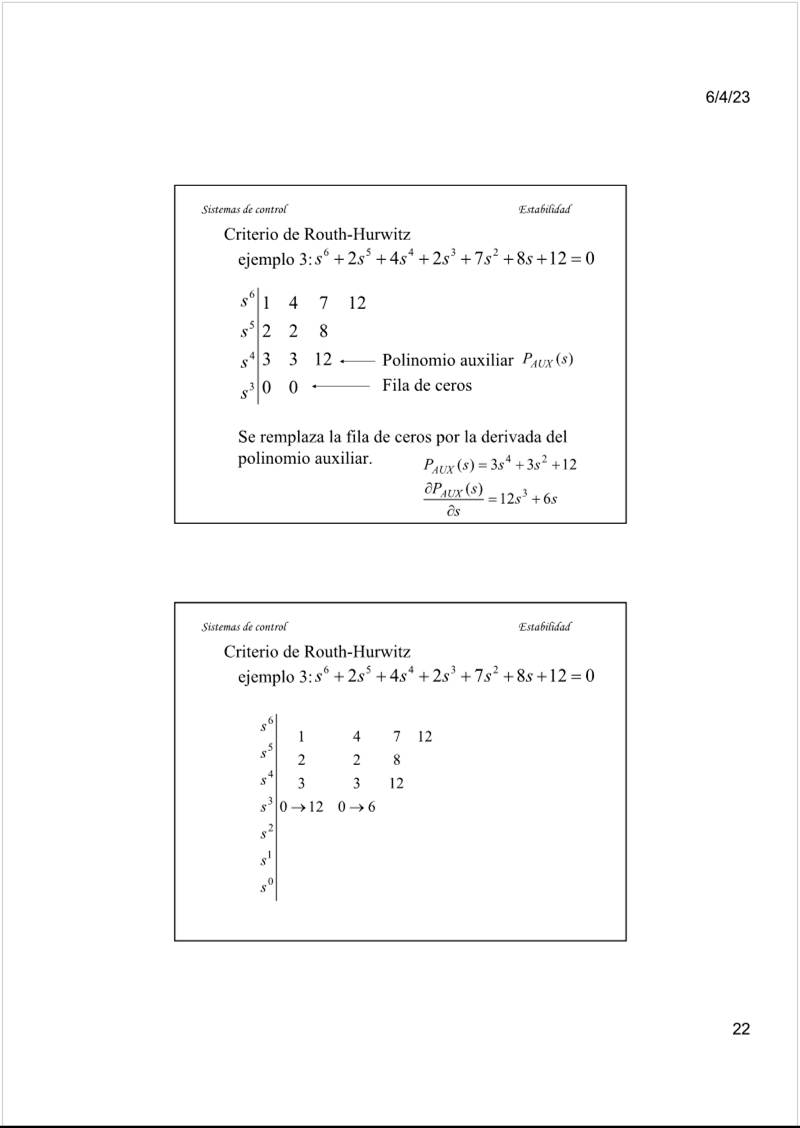

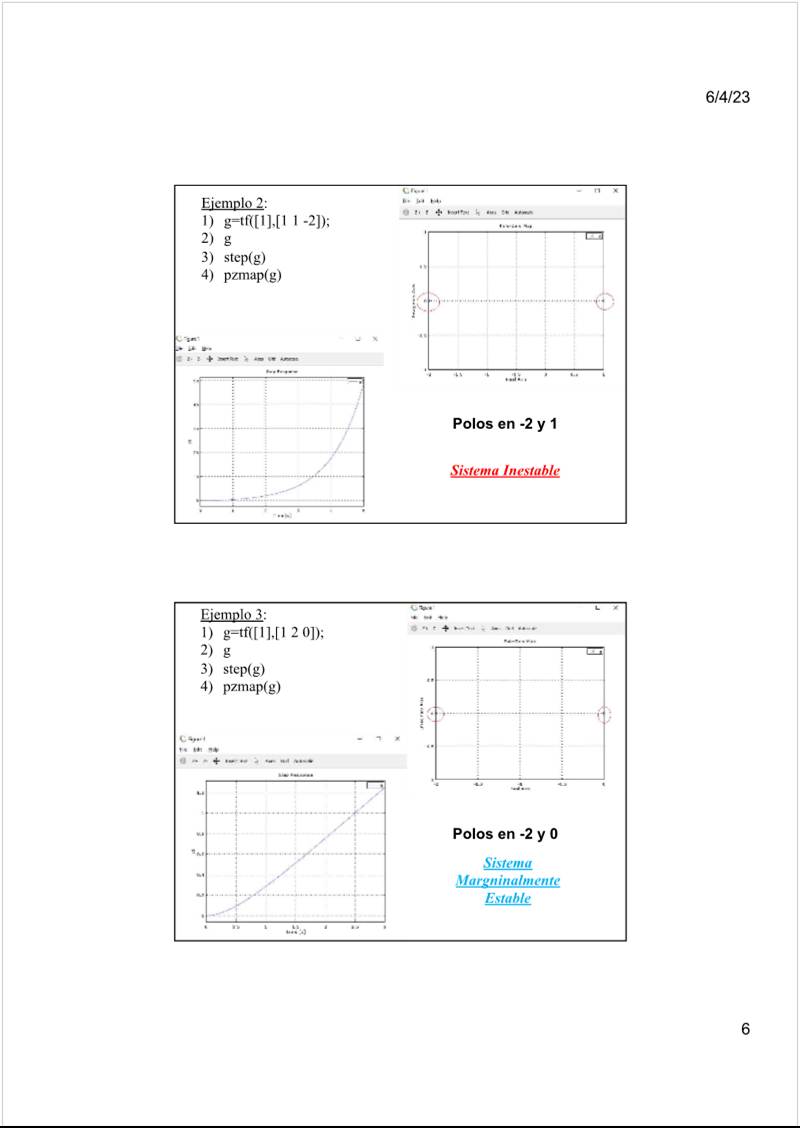

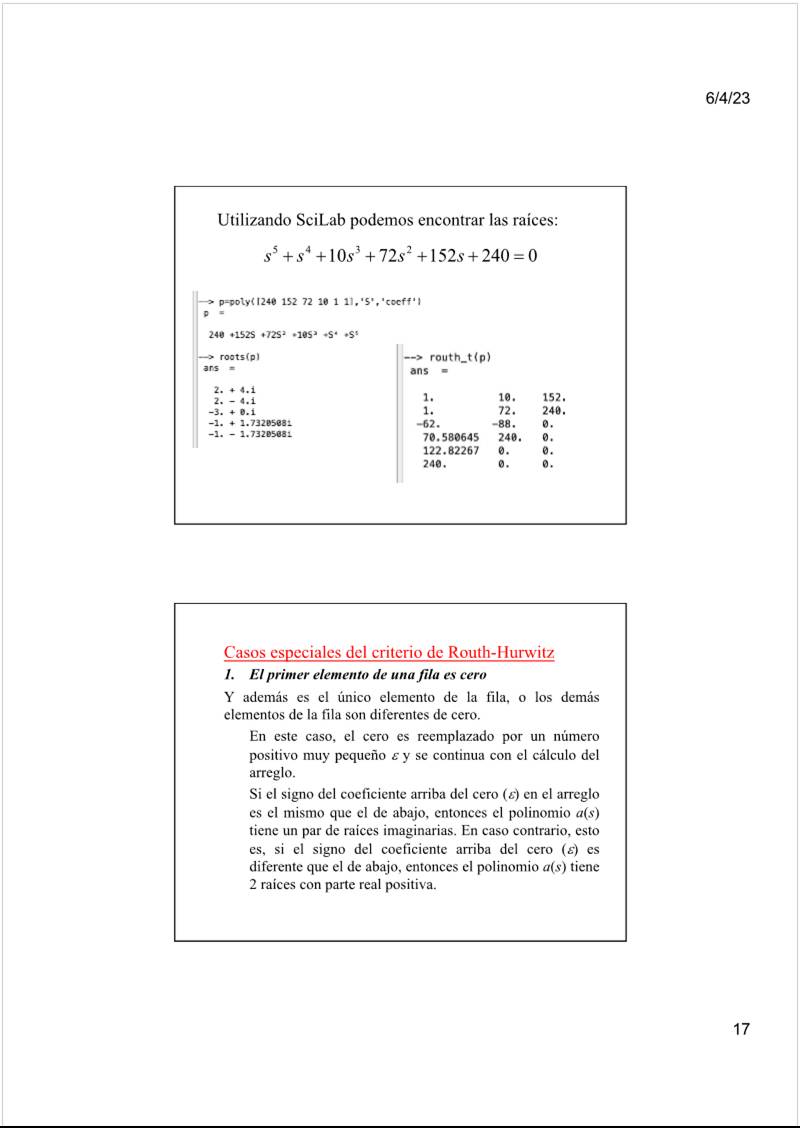

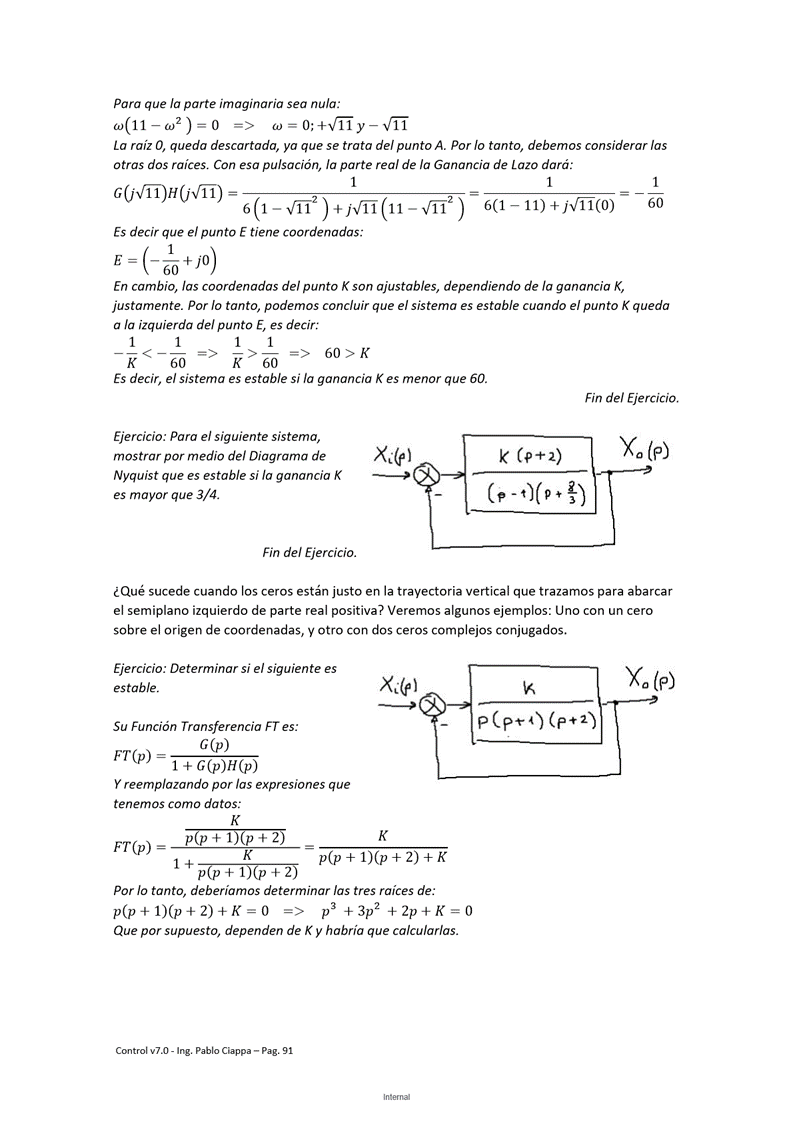

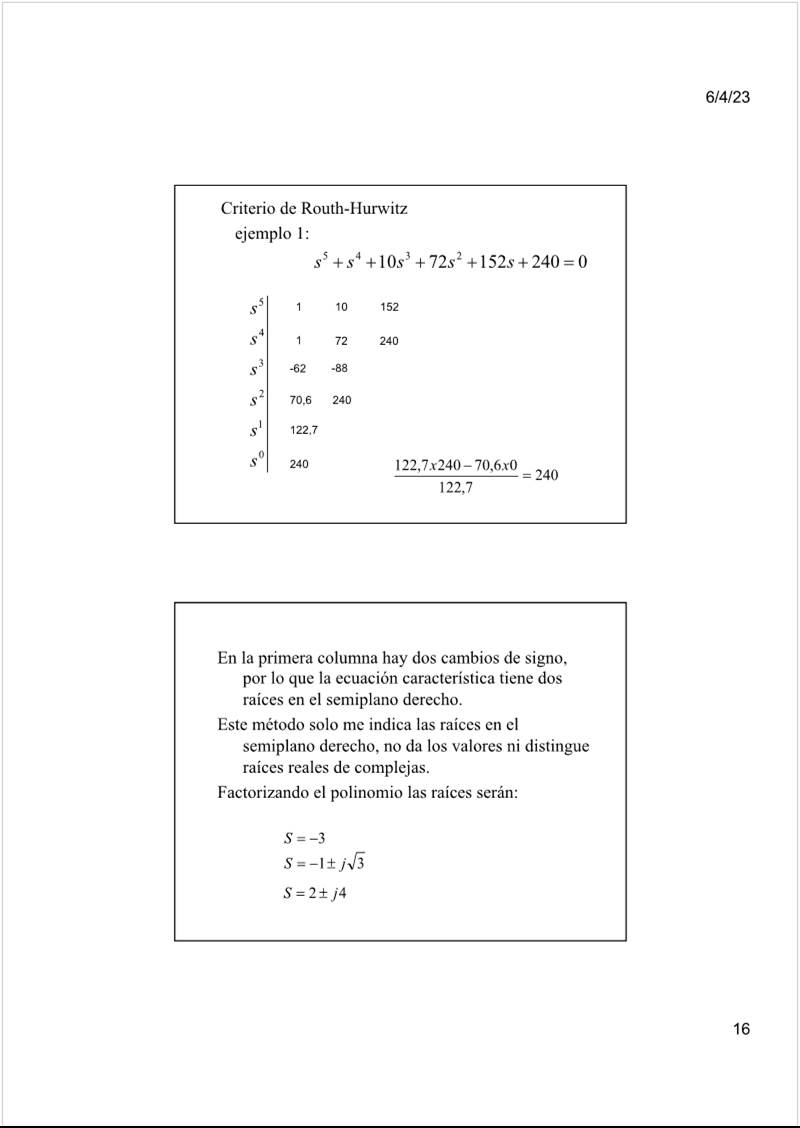

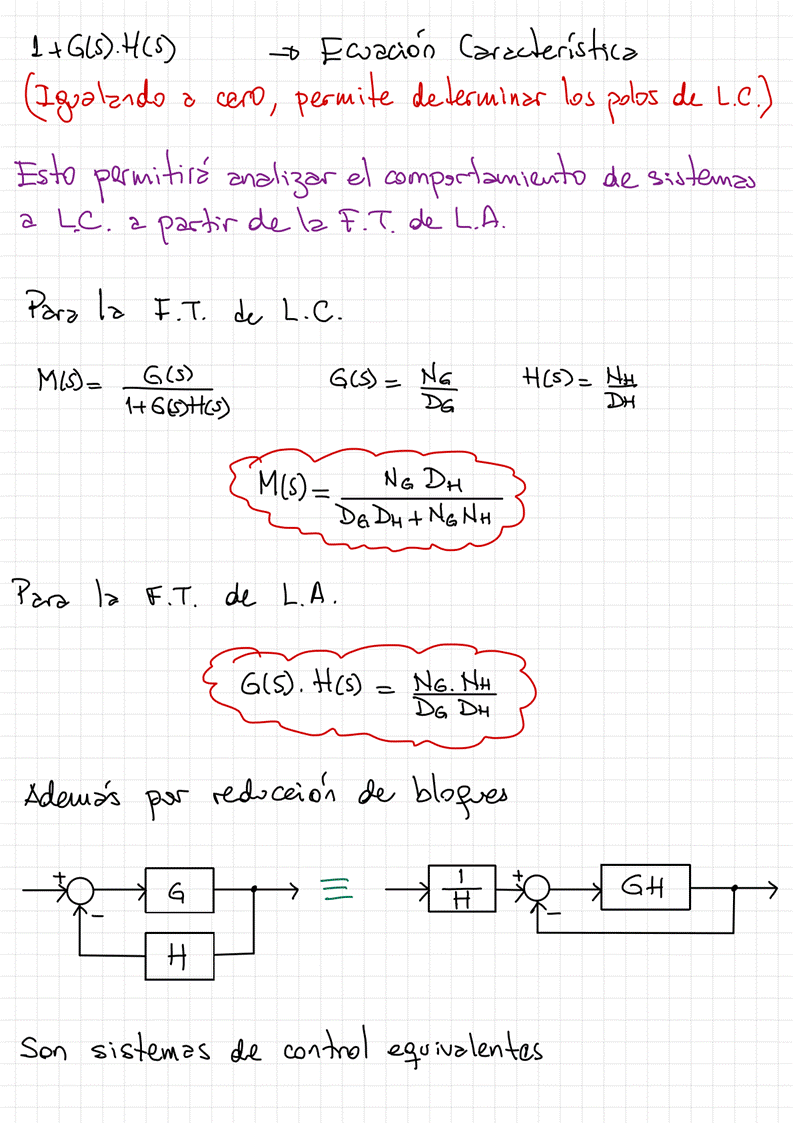

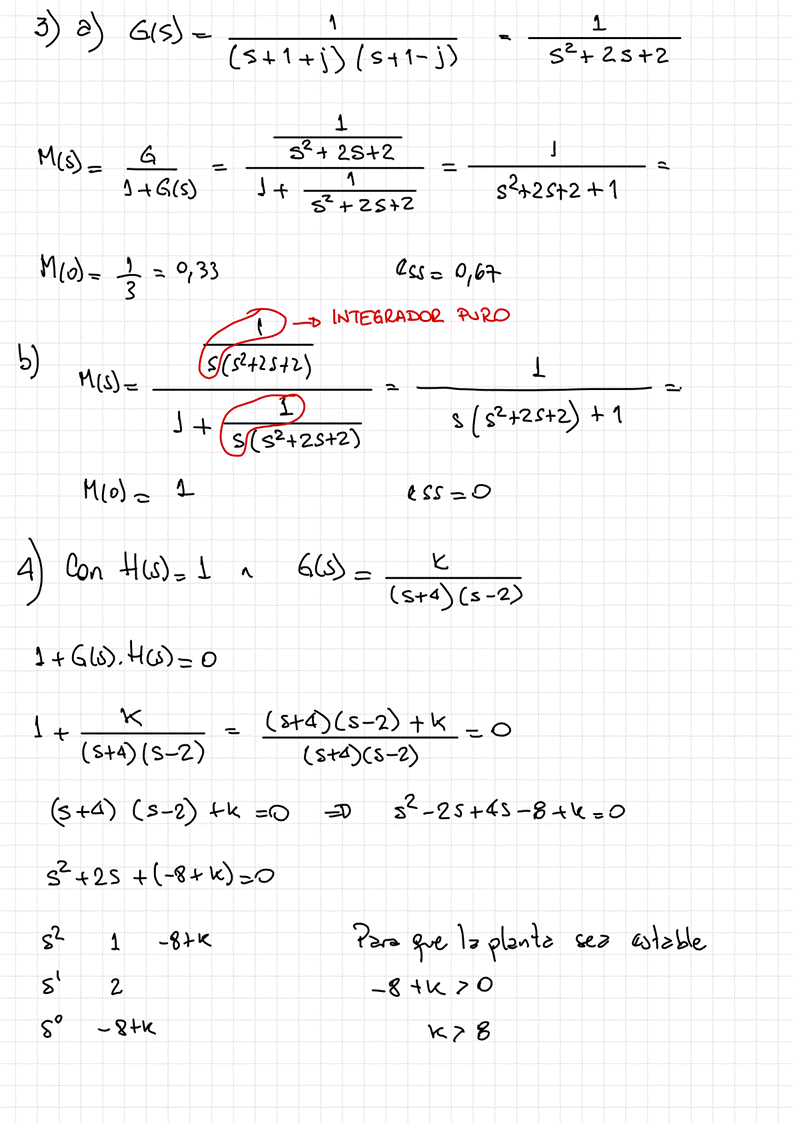

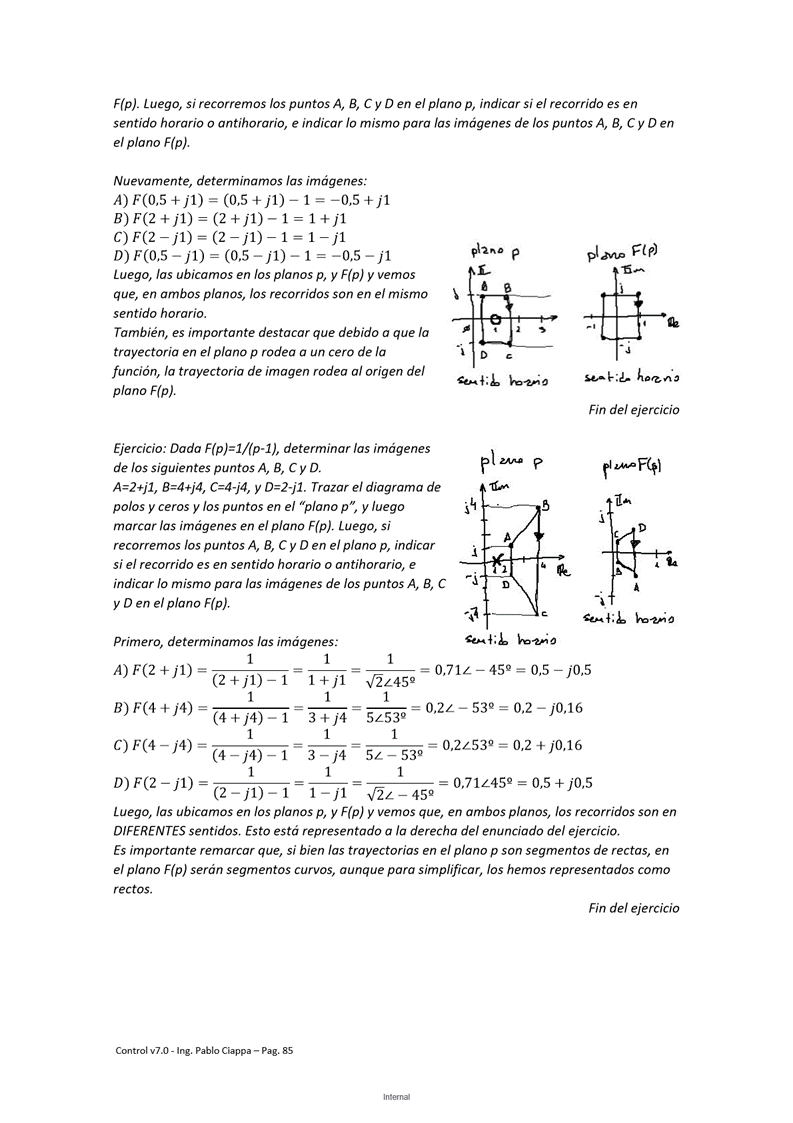

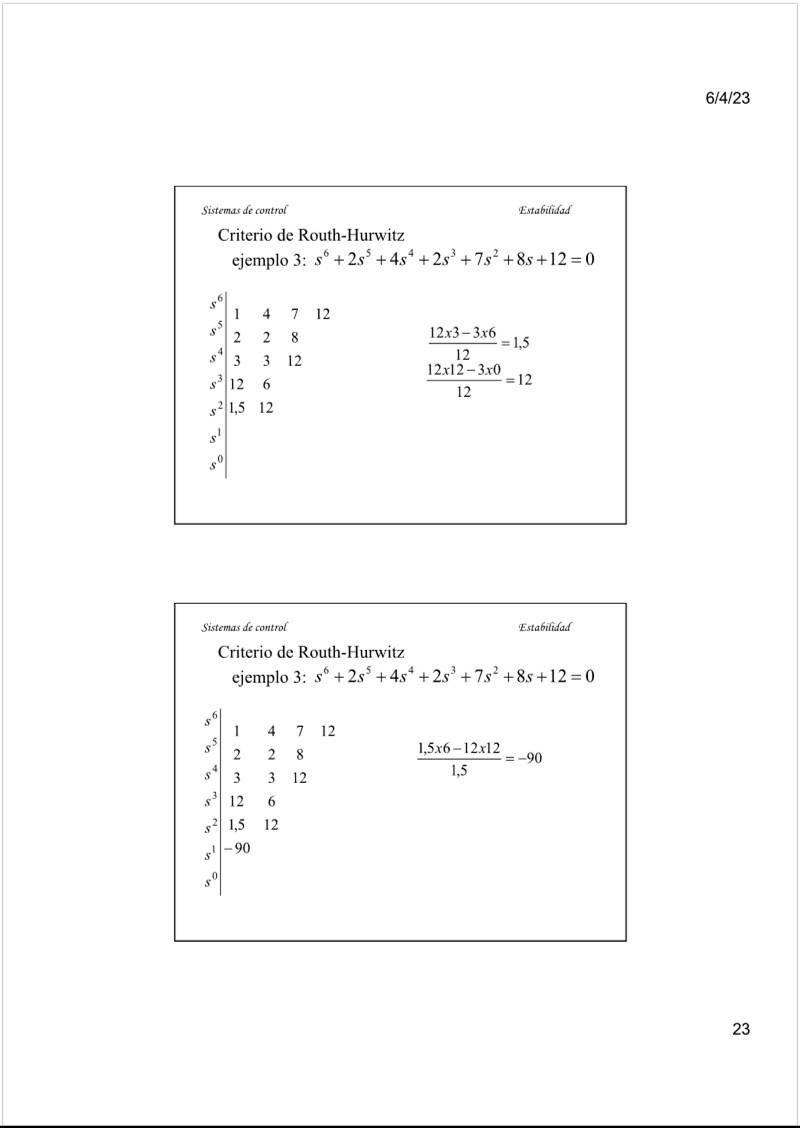

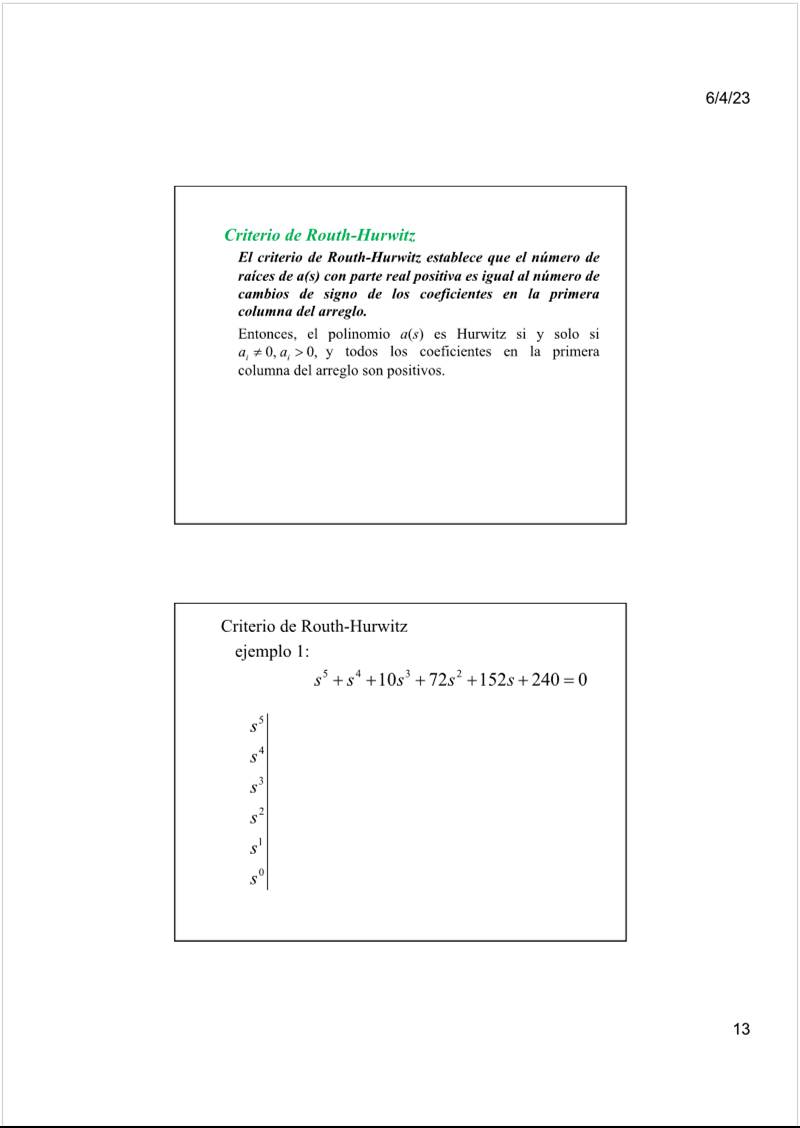

4.0.0 Estabilidad V2022
Thursday, April 13, 2023
6:06 PM

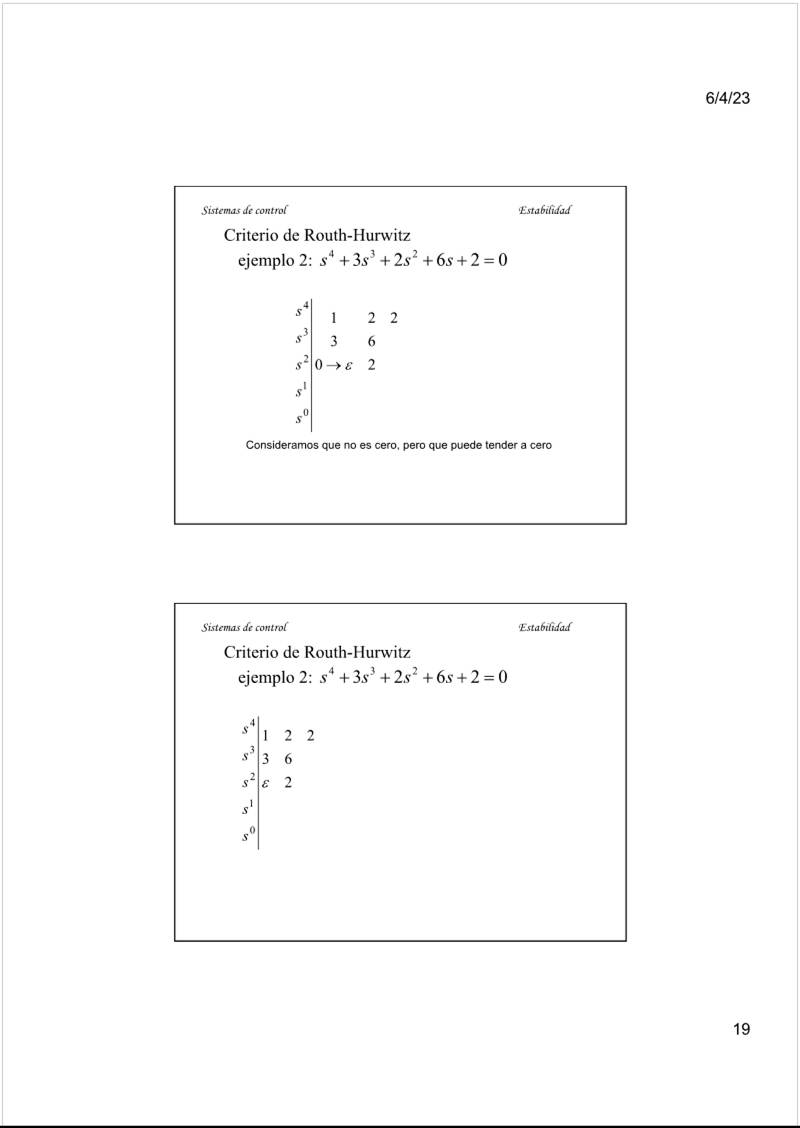

<<4.0.0
Estabilidad V2022.pdf>>

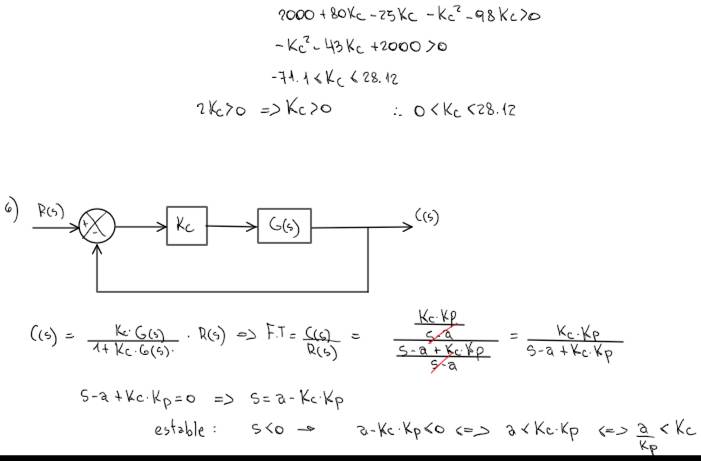

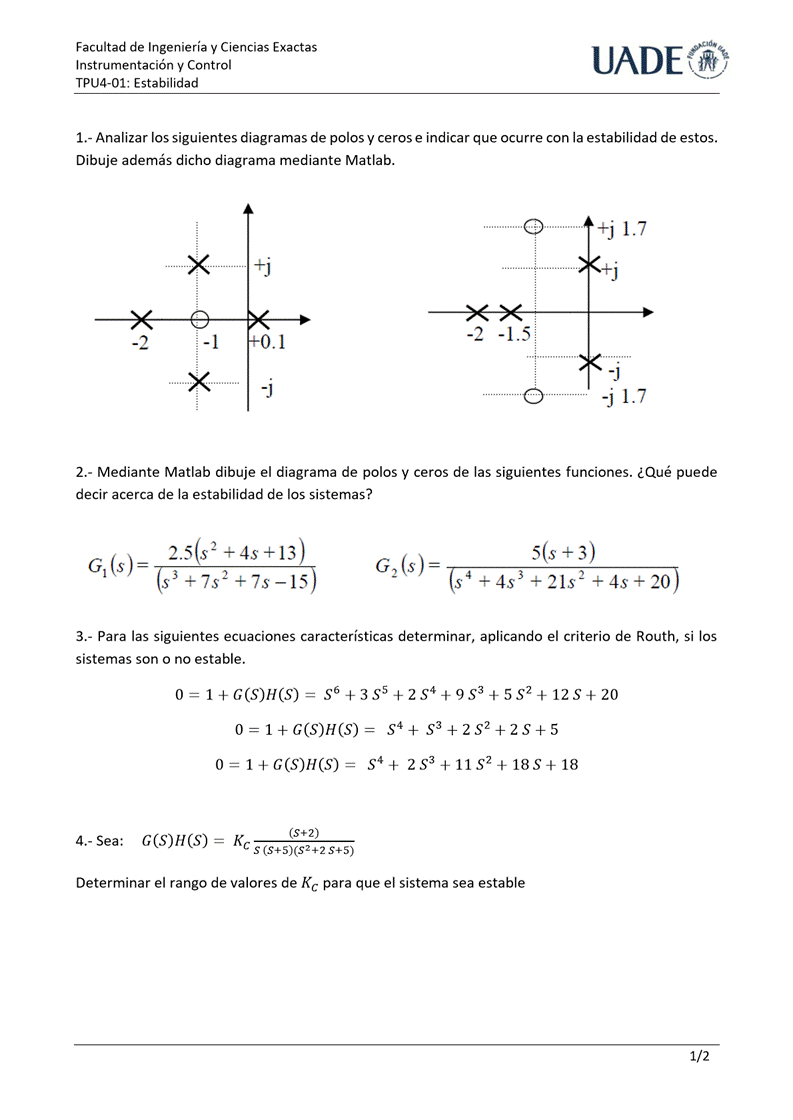

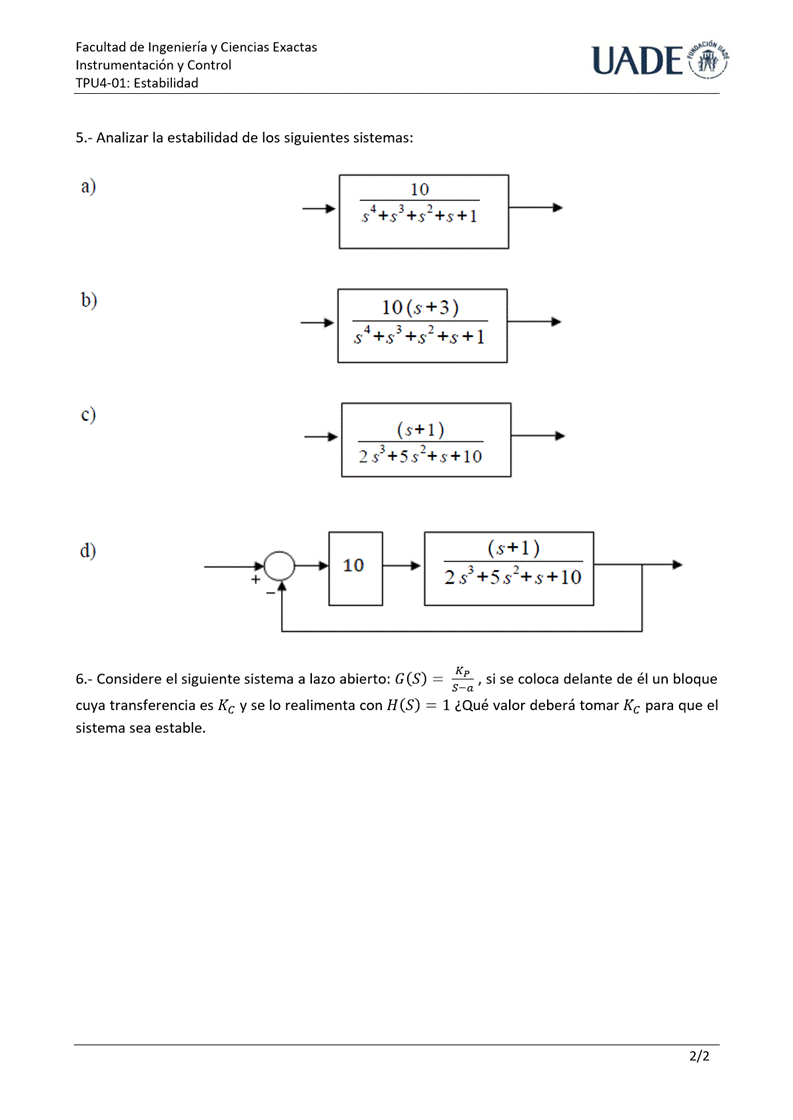

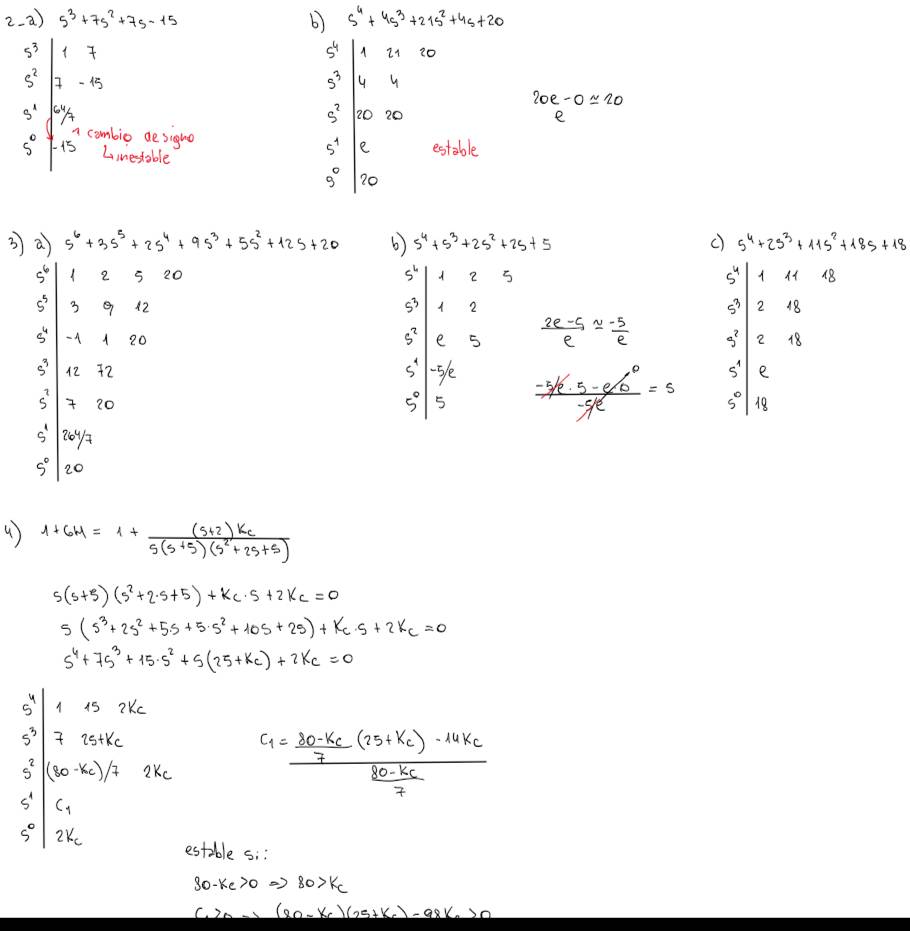

TP U4
lunes, 15 de mayo de 2023
19:41
<<TPU4-01 V2023.pdf>>
Unidad 5
lunes, 15 de mayo de 2023
19:42

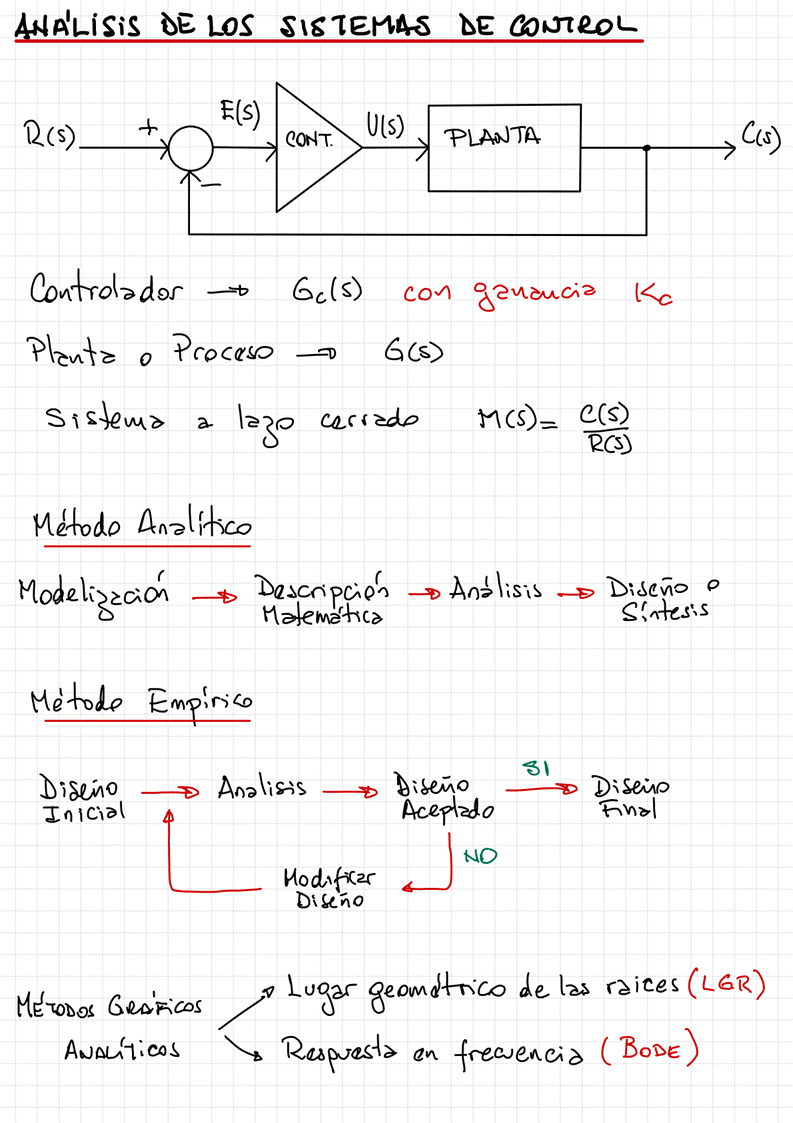

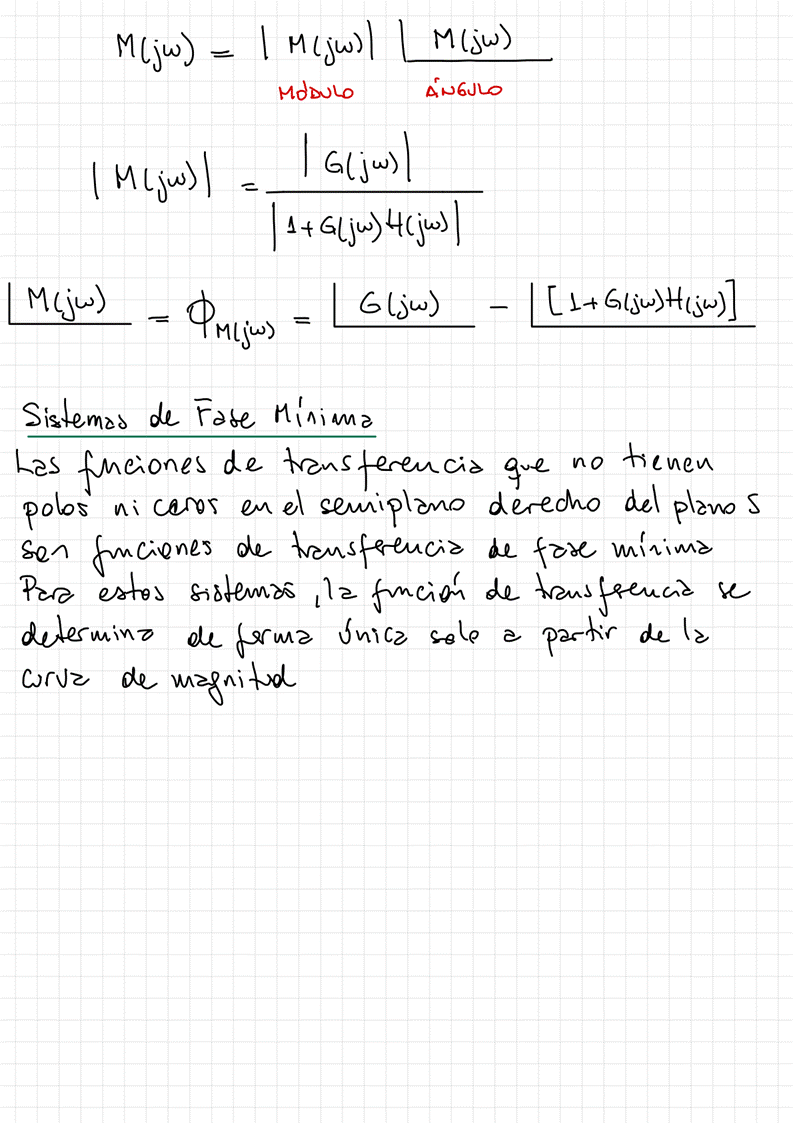

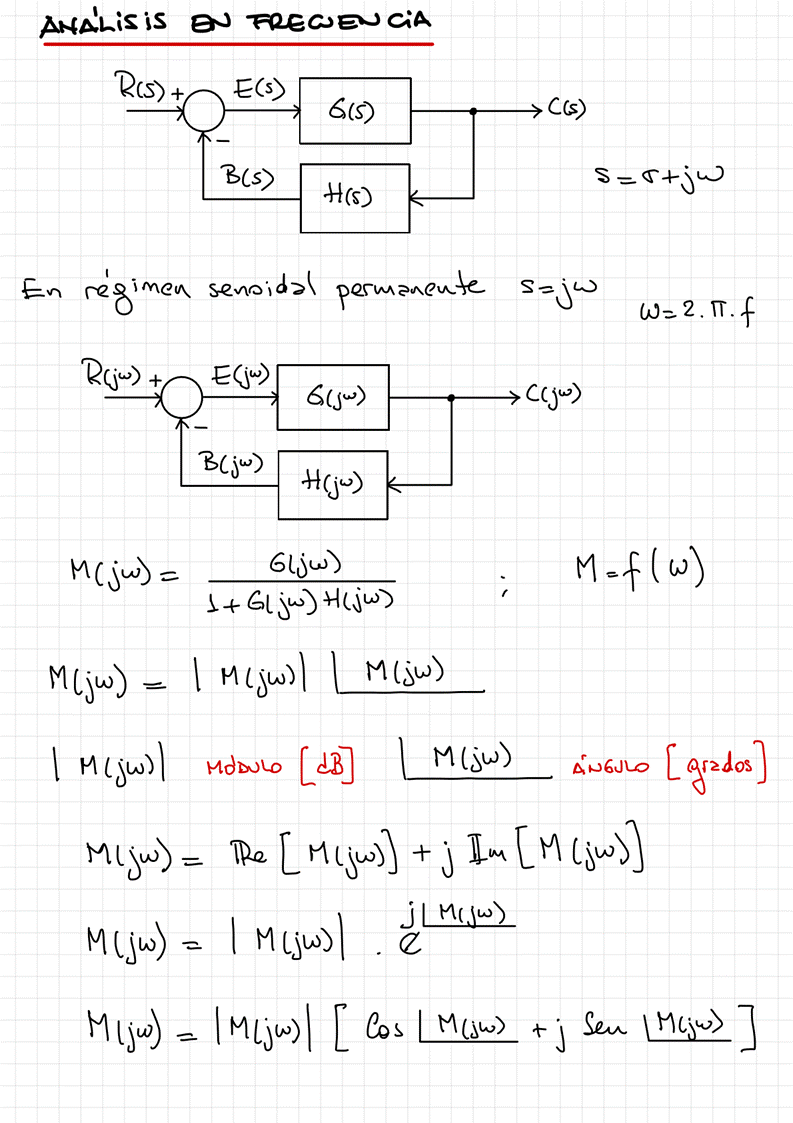

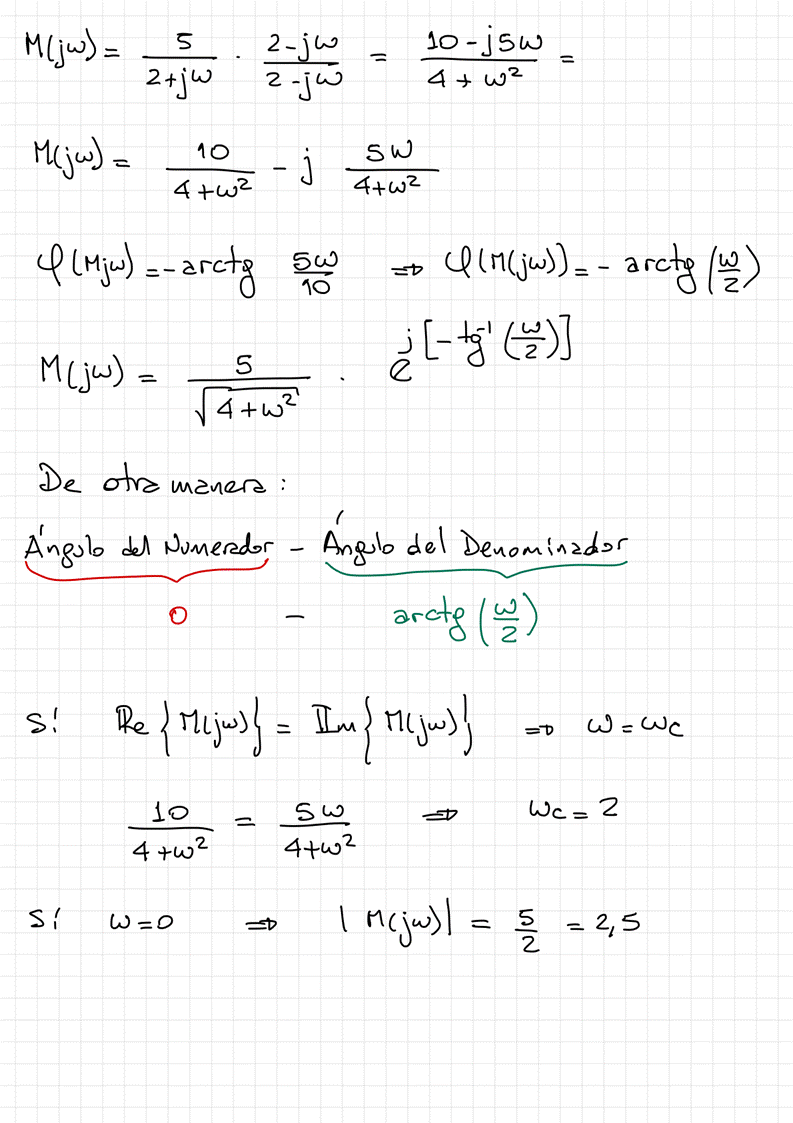

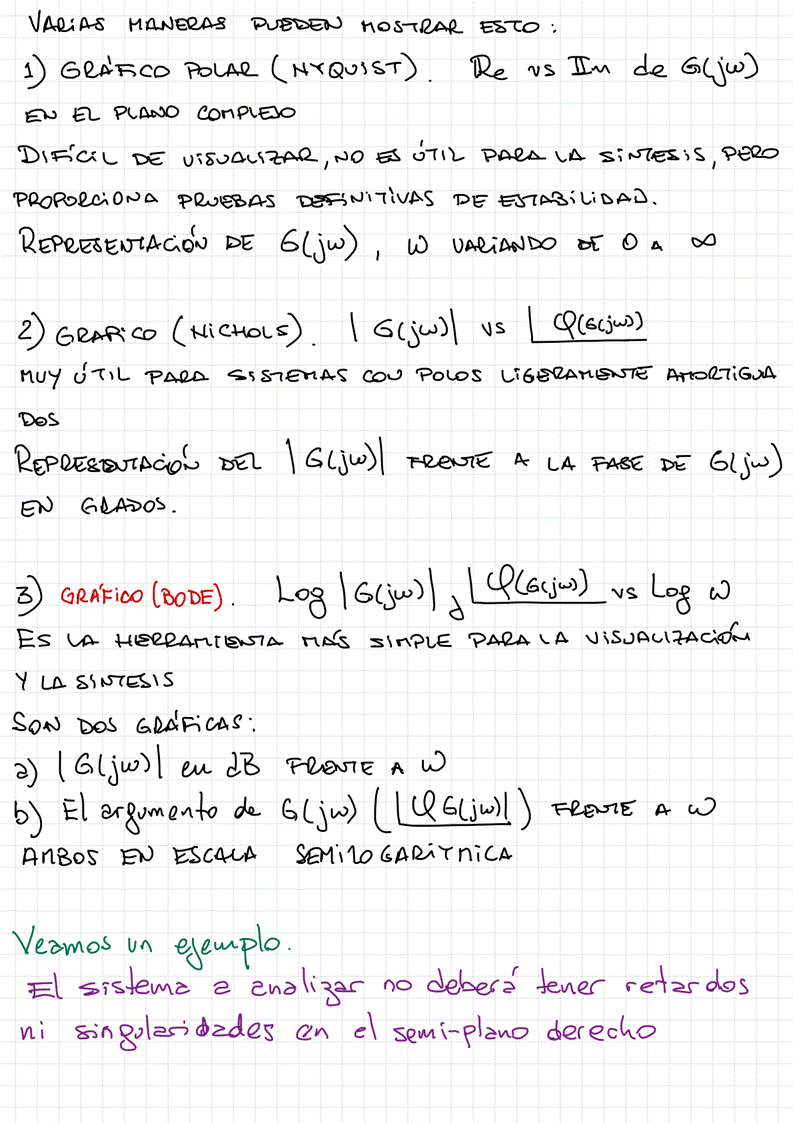

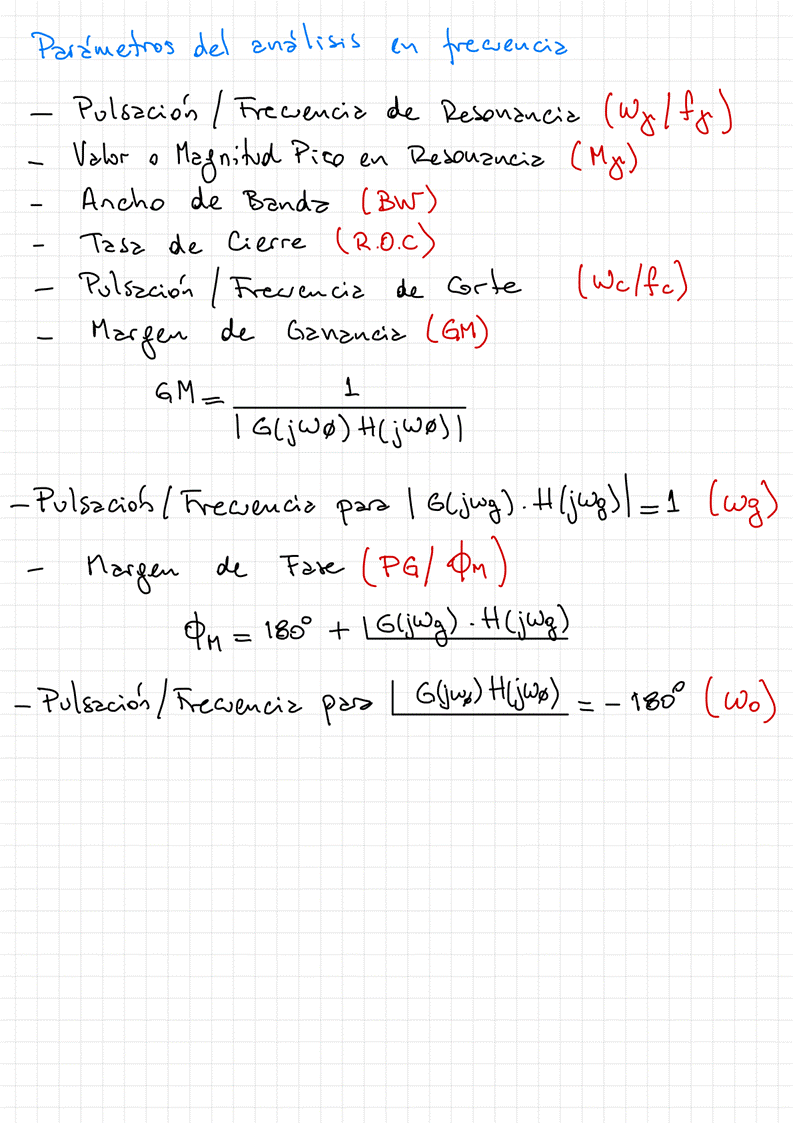

5.0.0 Análisis V2022
lunes, 15 de mayo de 2023
19:45
<<5.0.0 Análisis V2022.pdf>>

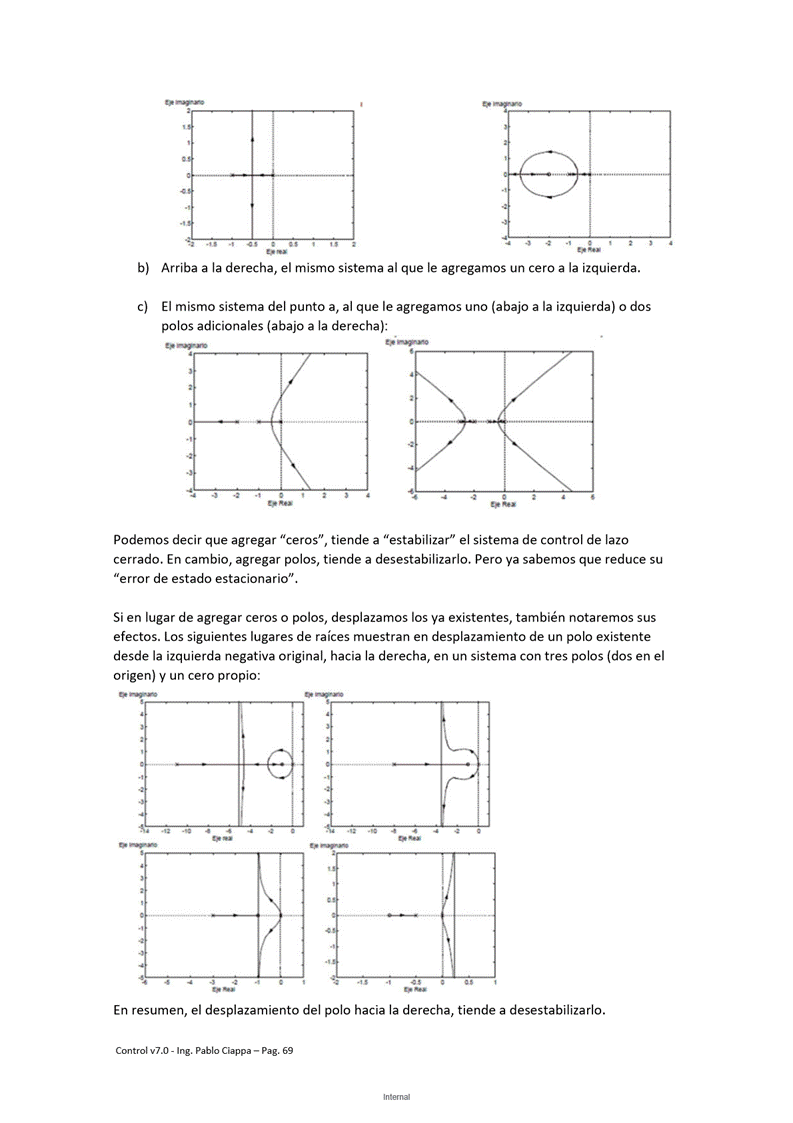

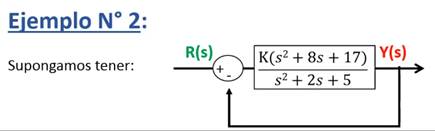

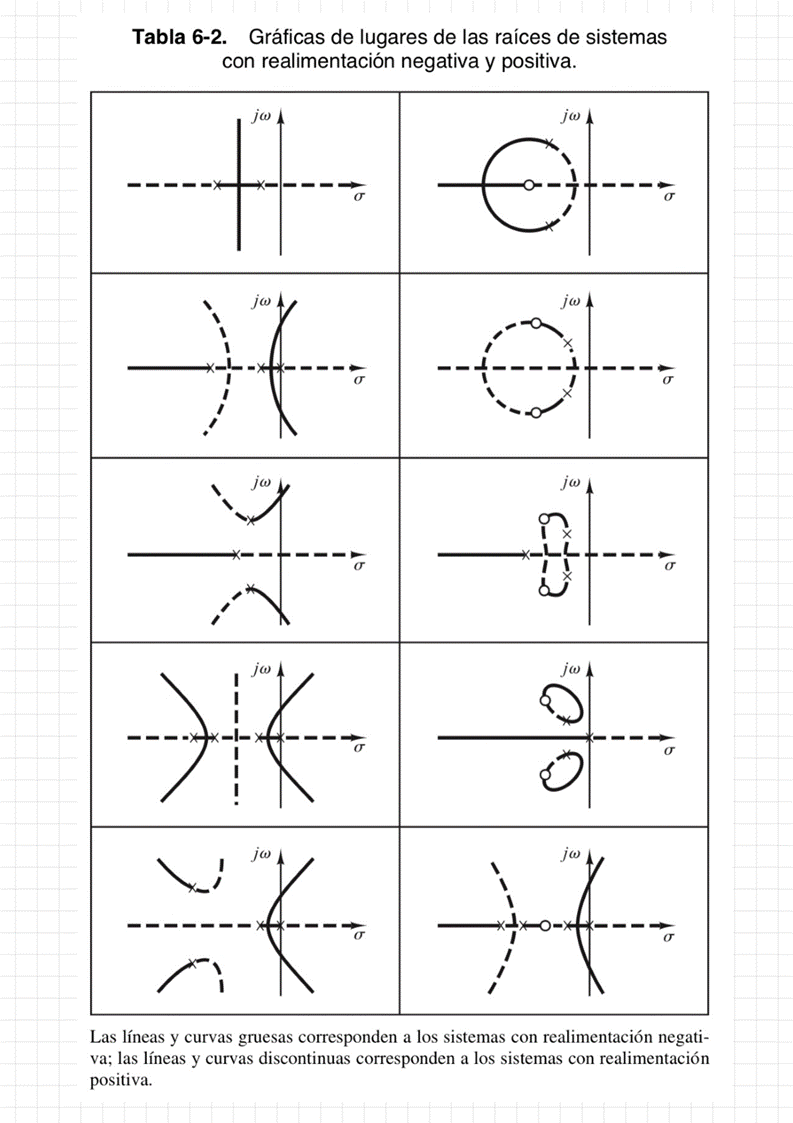

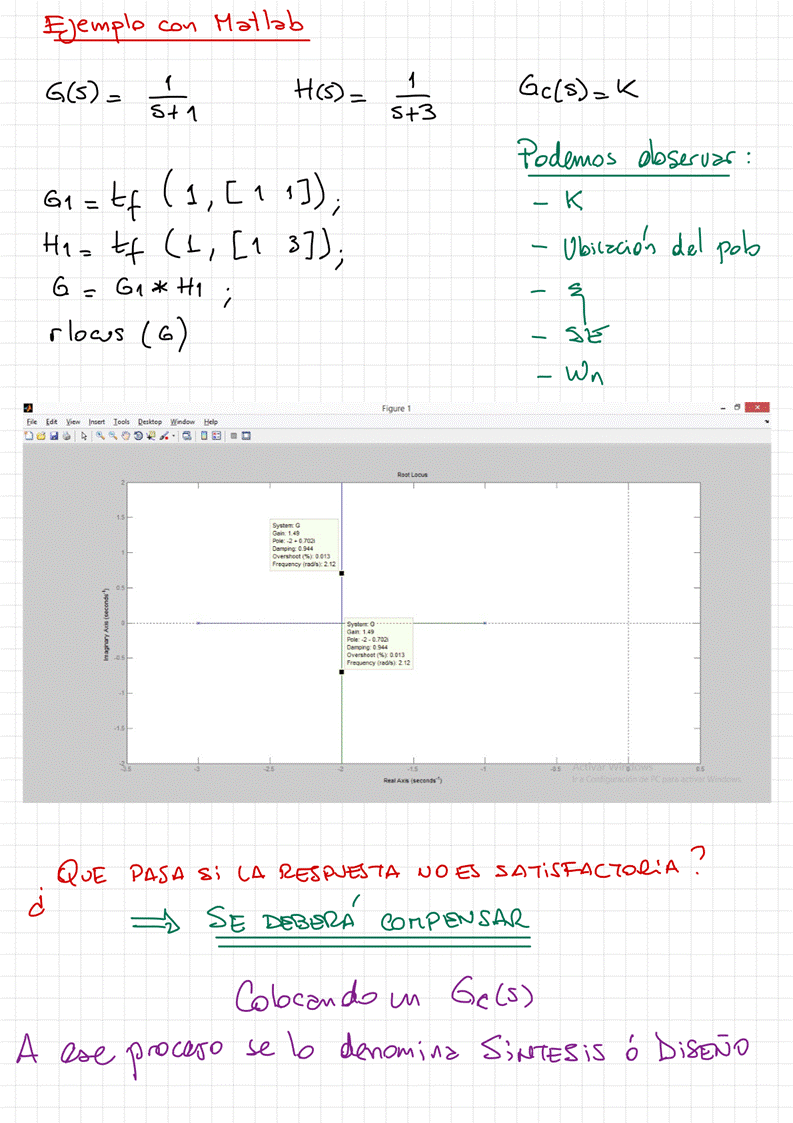

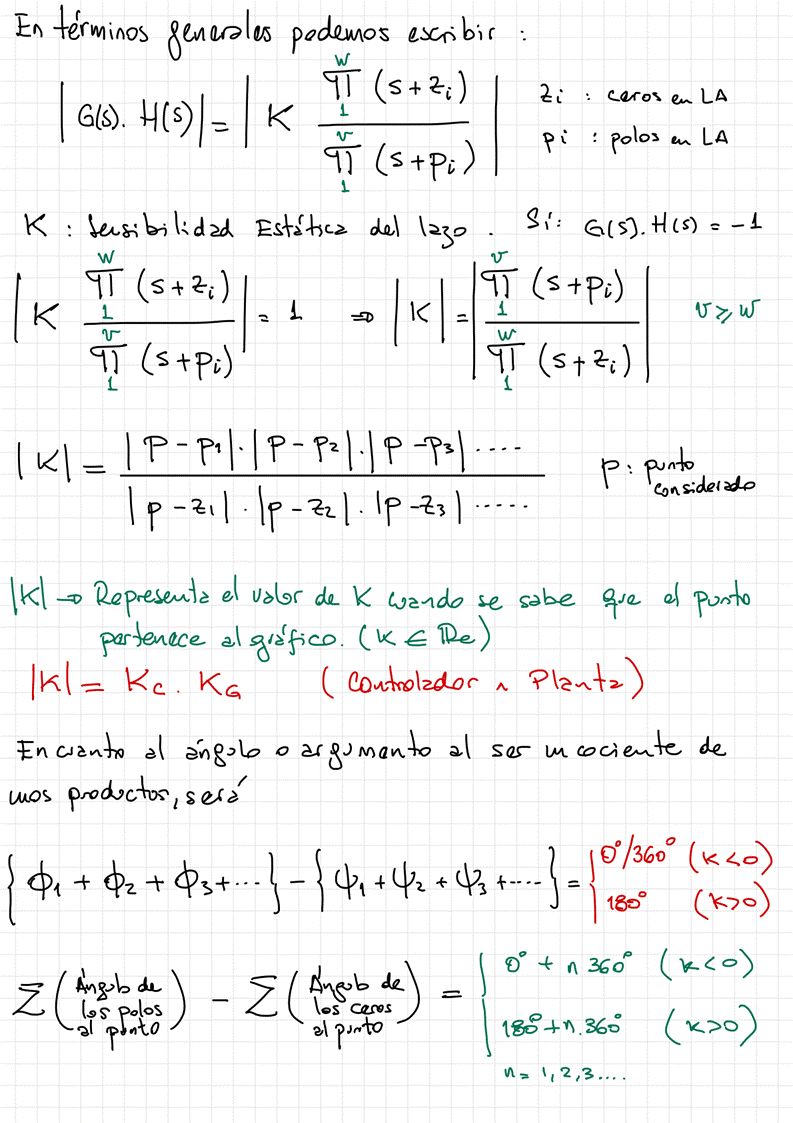

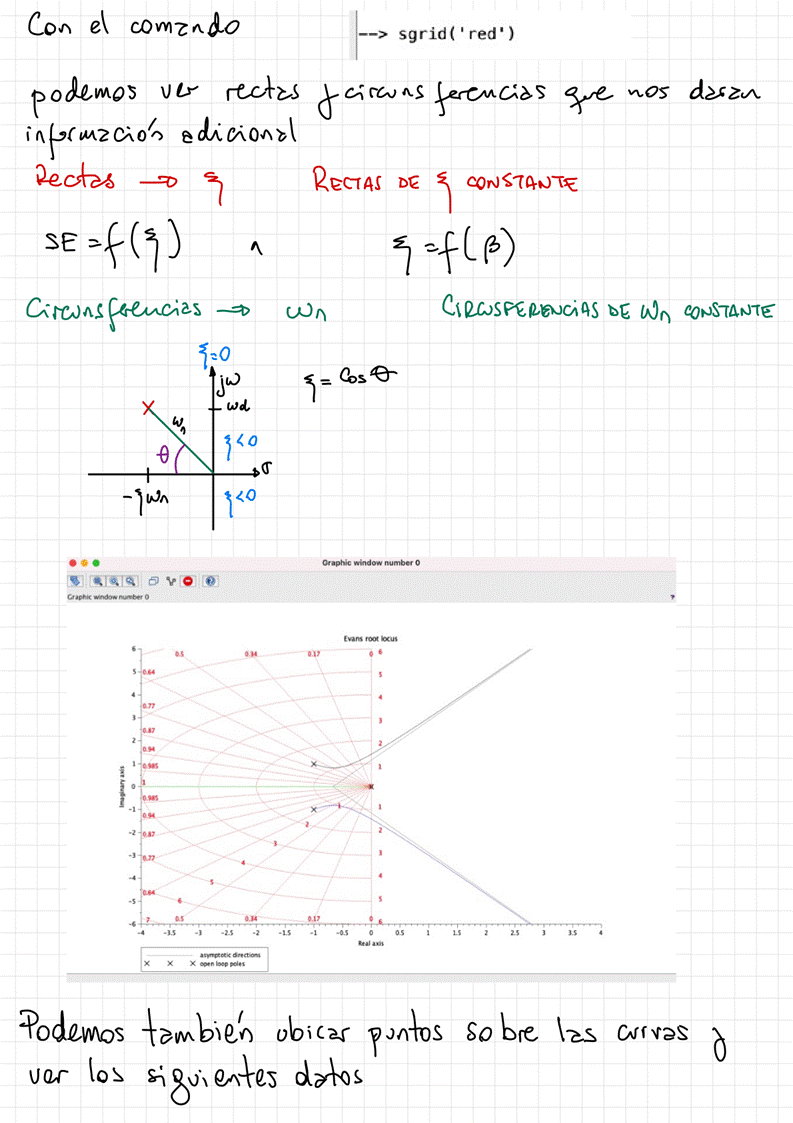

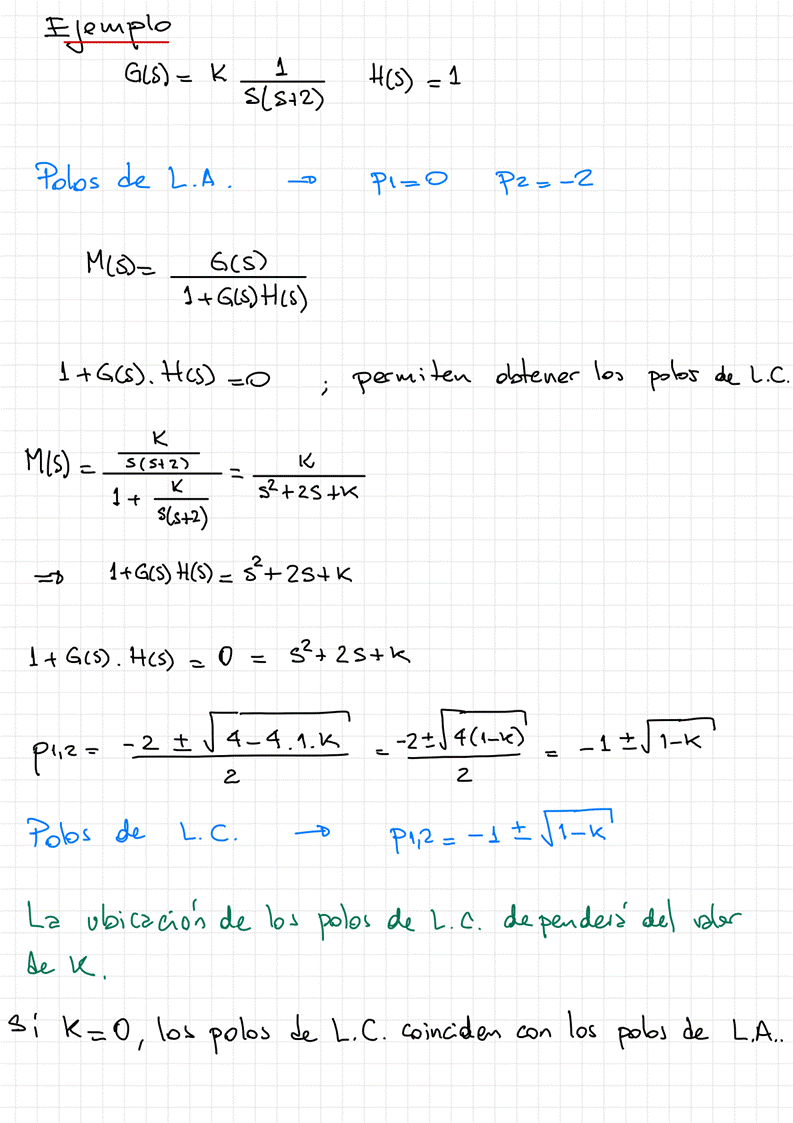

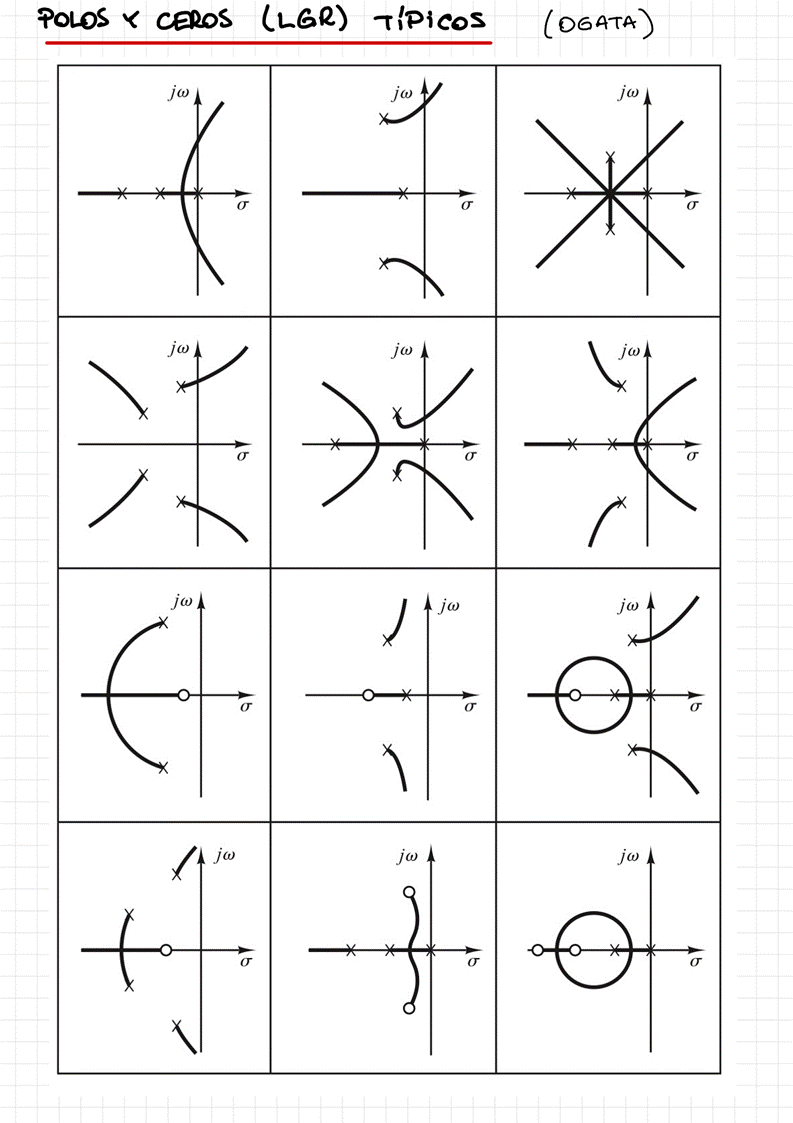

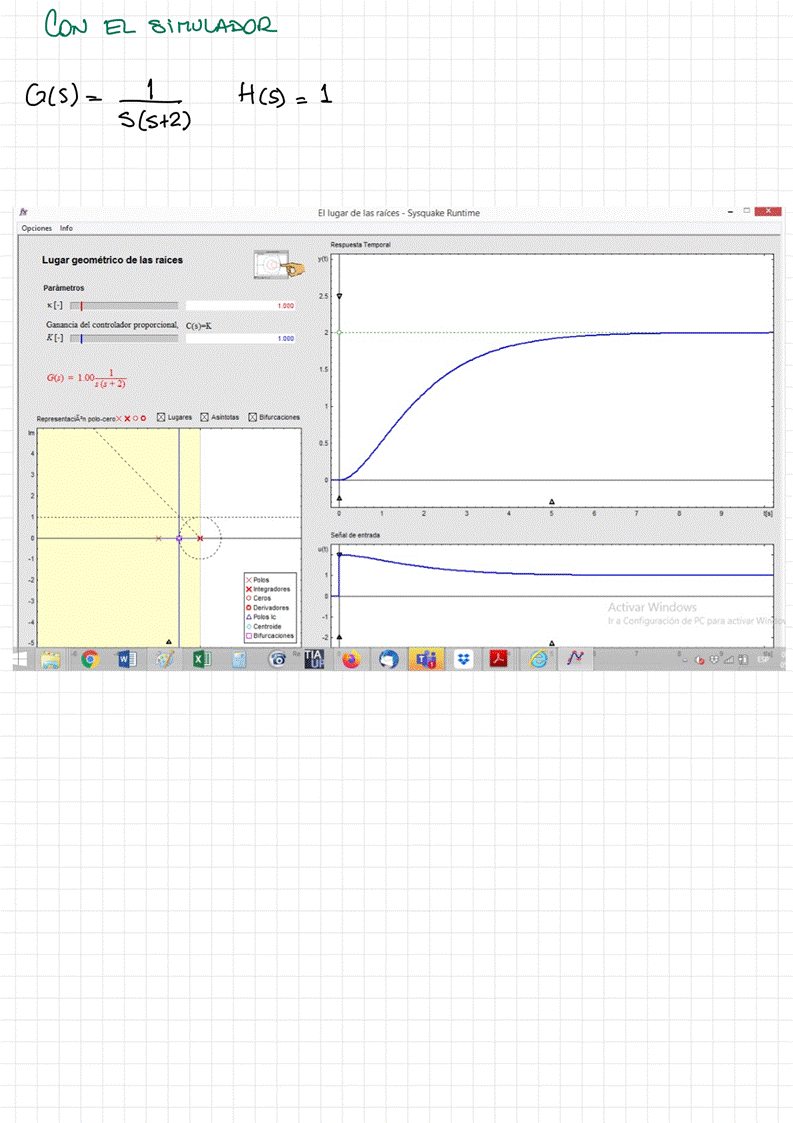

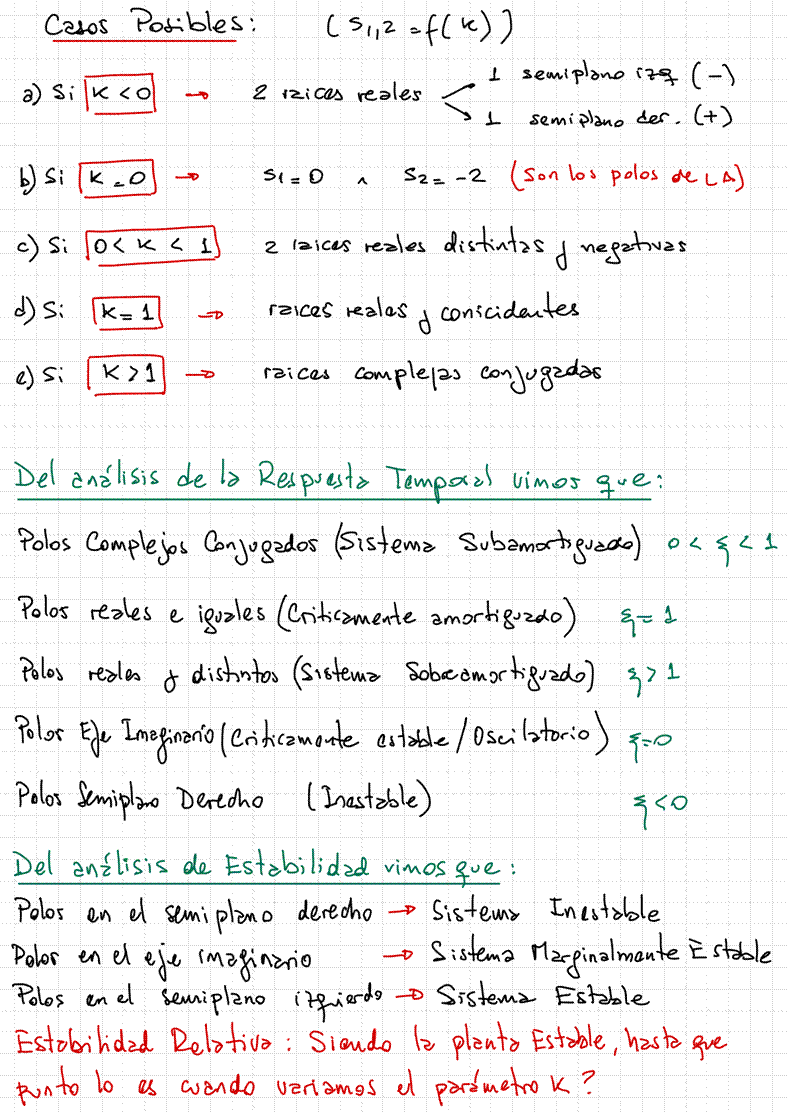

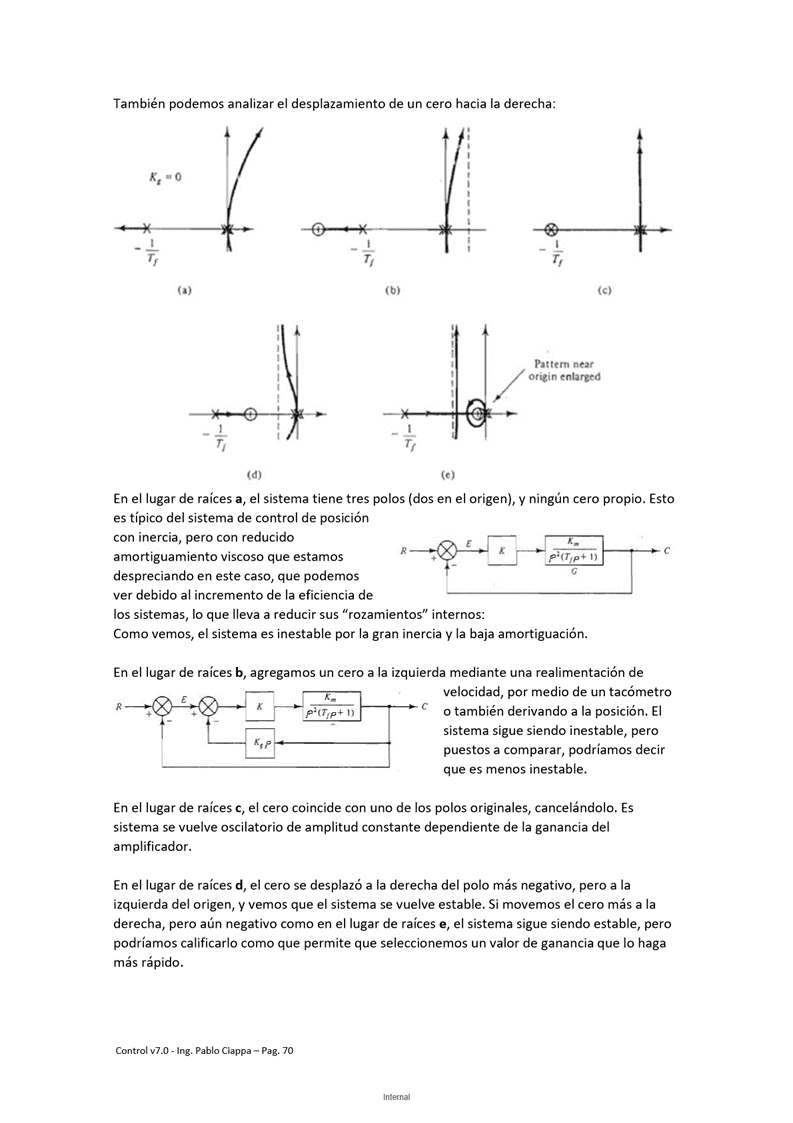

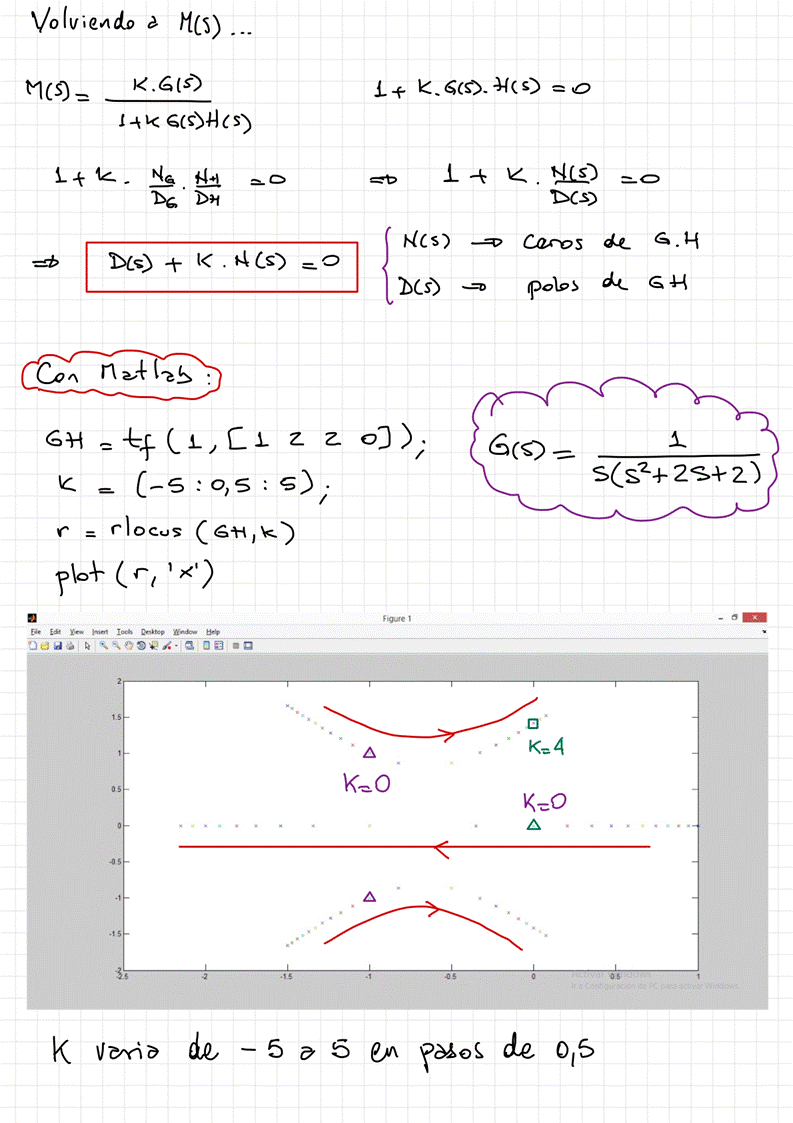

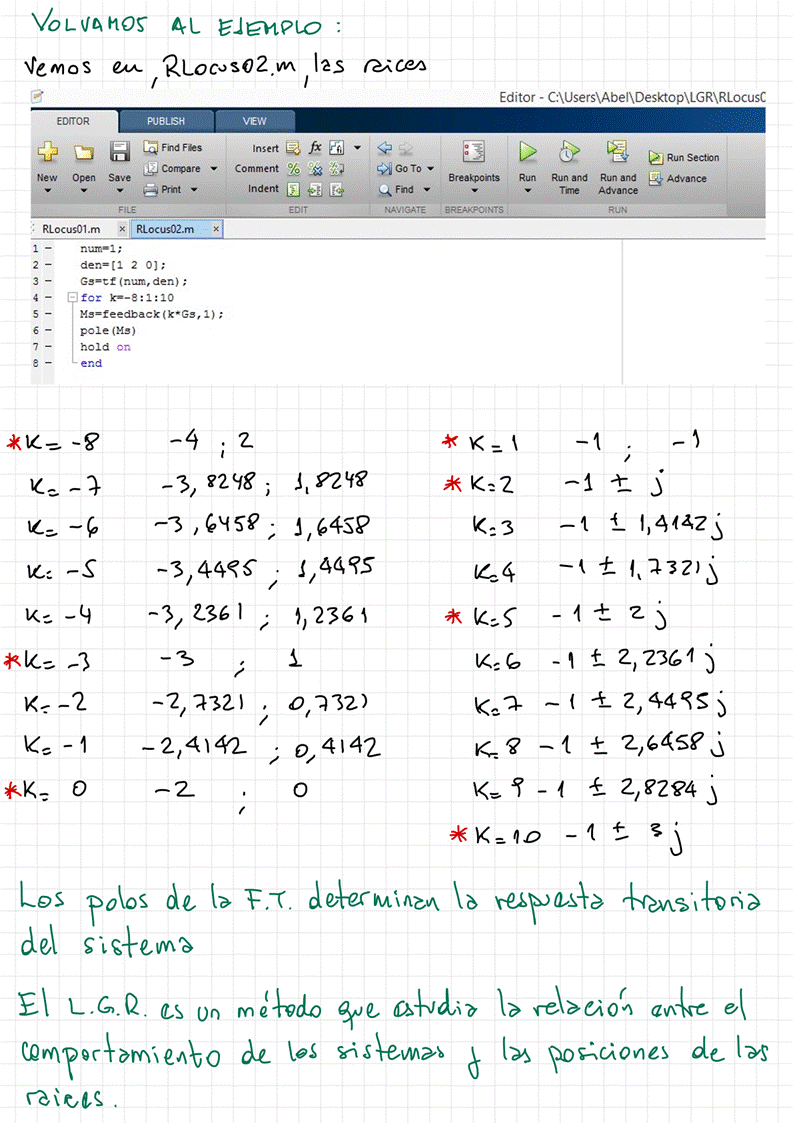

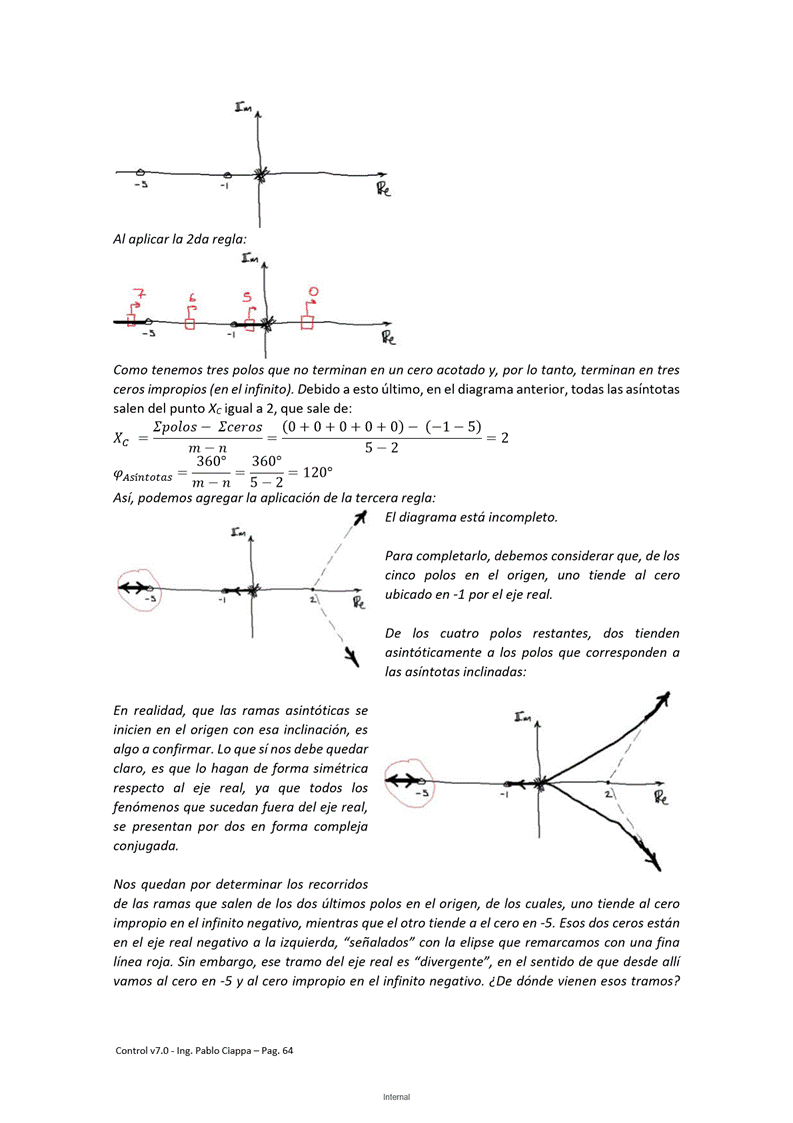

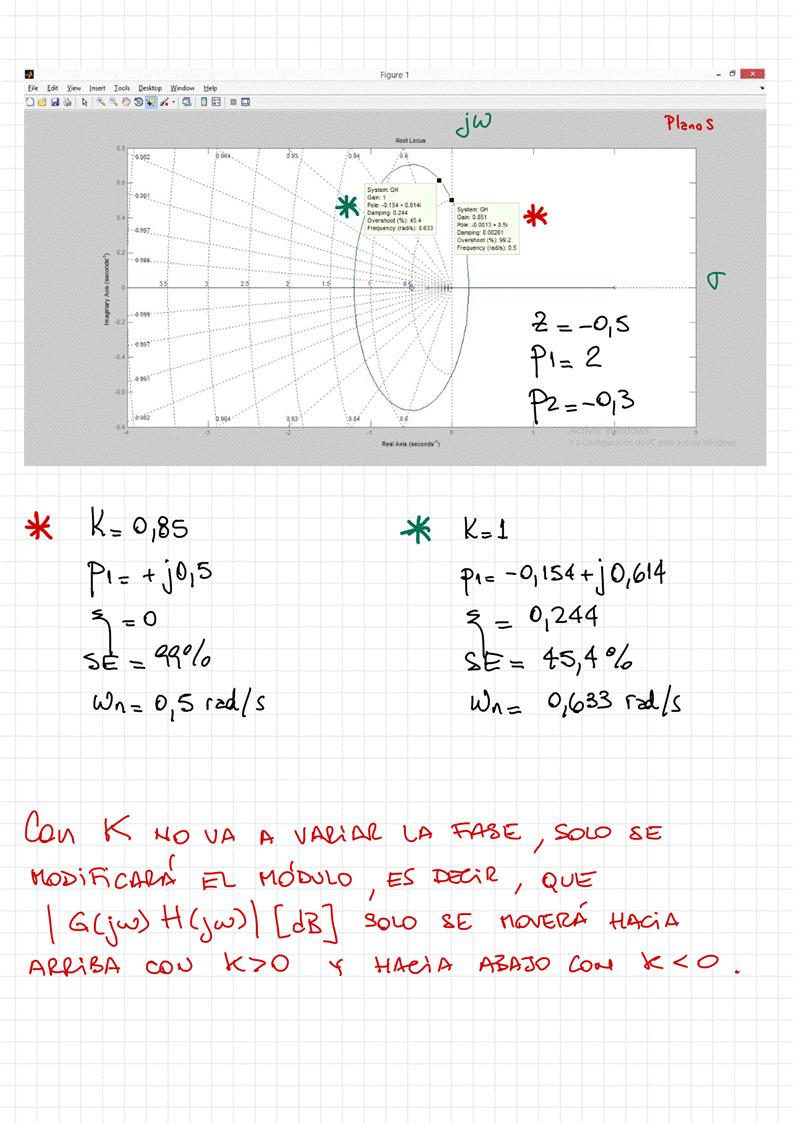

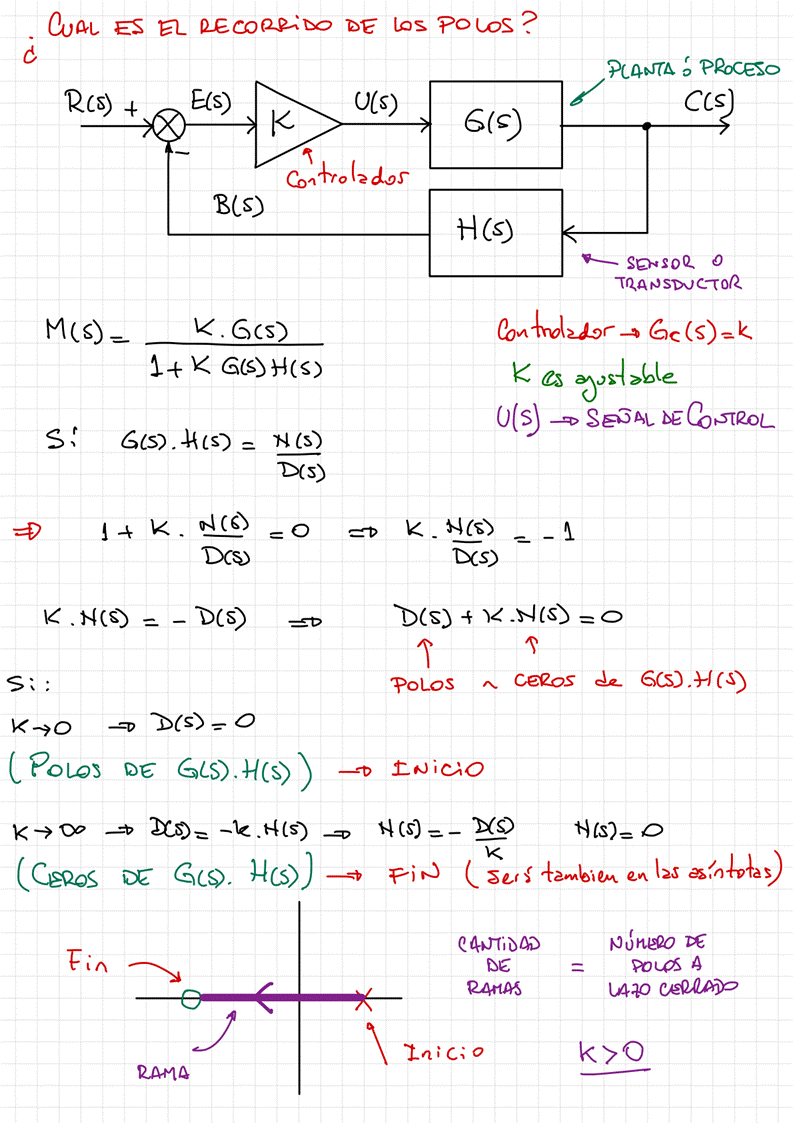

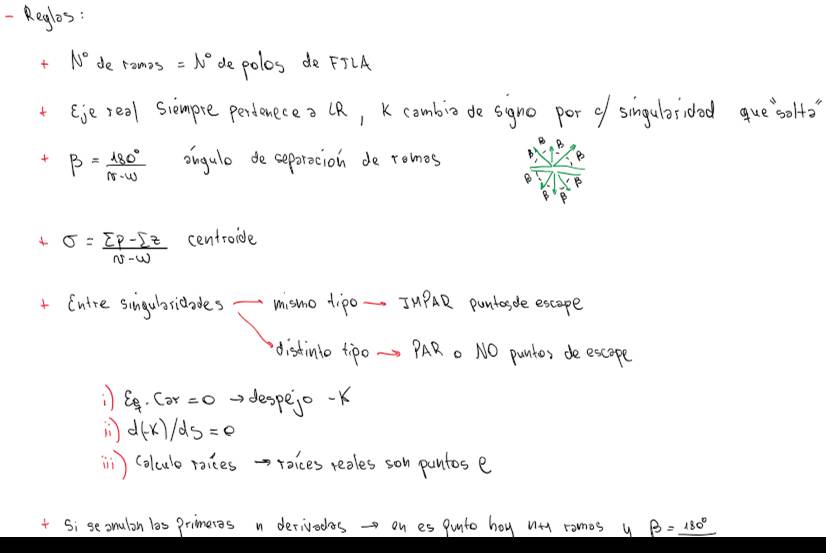

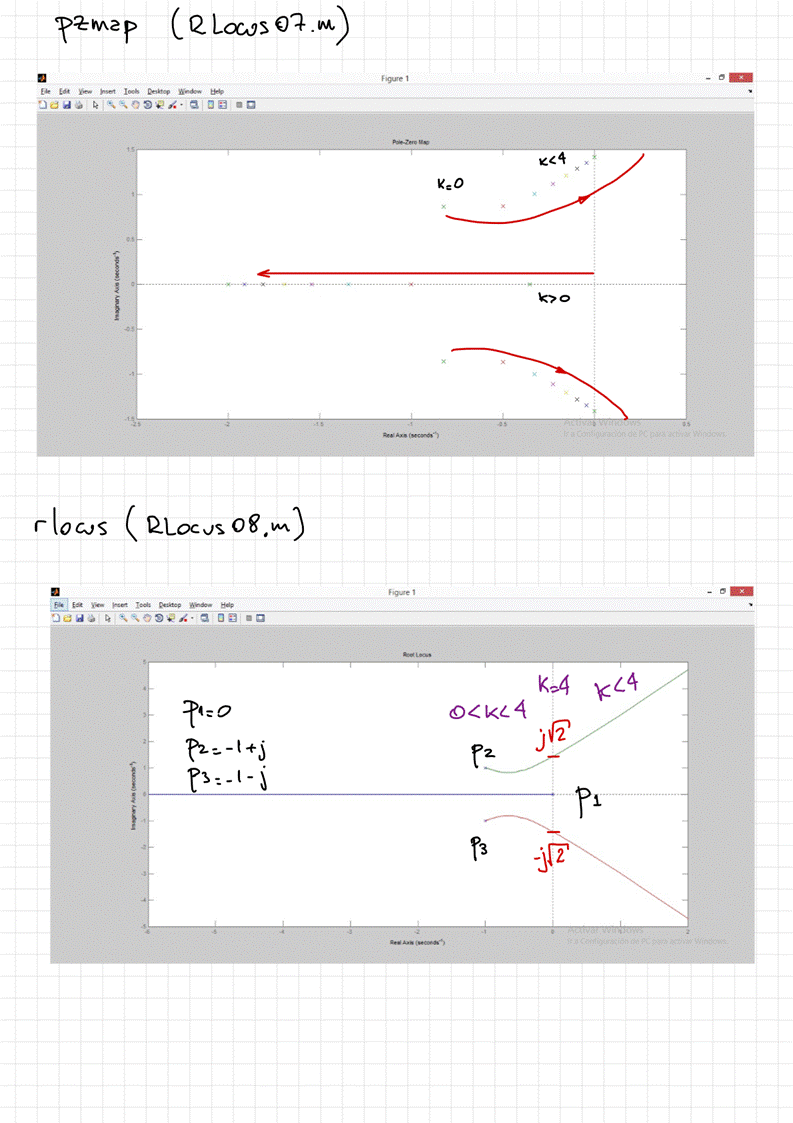

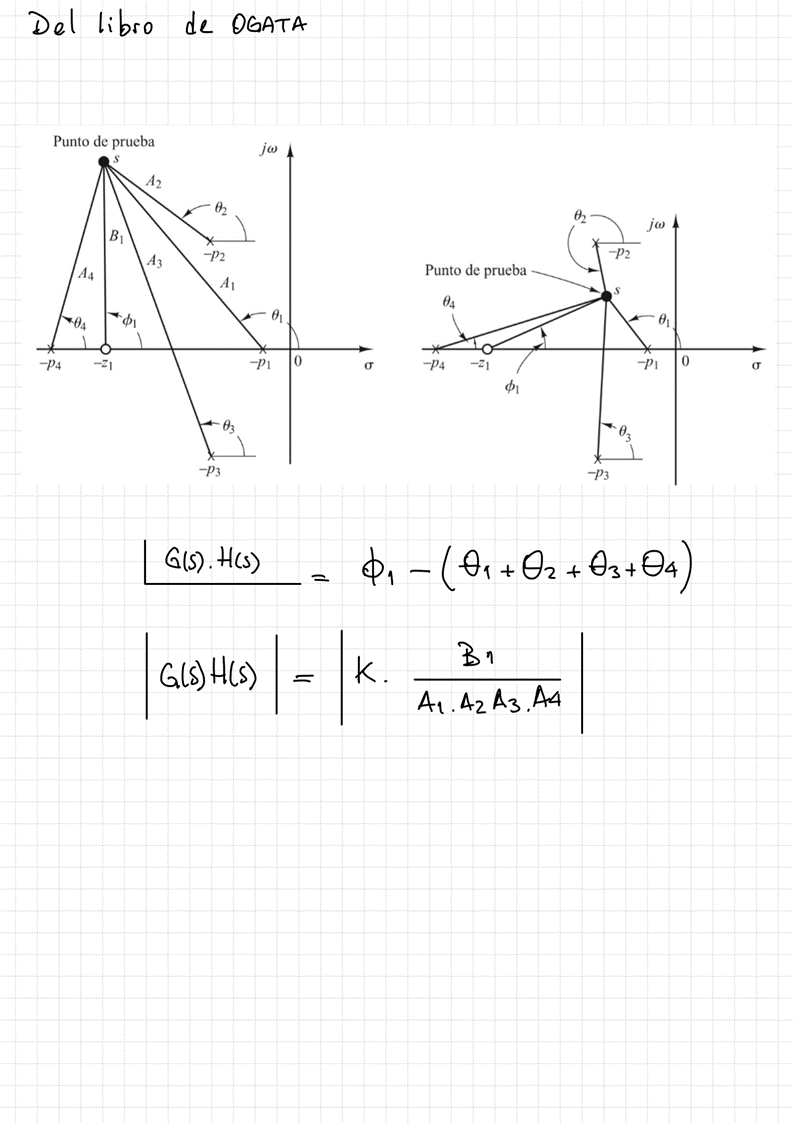

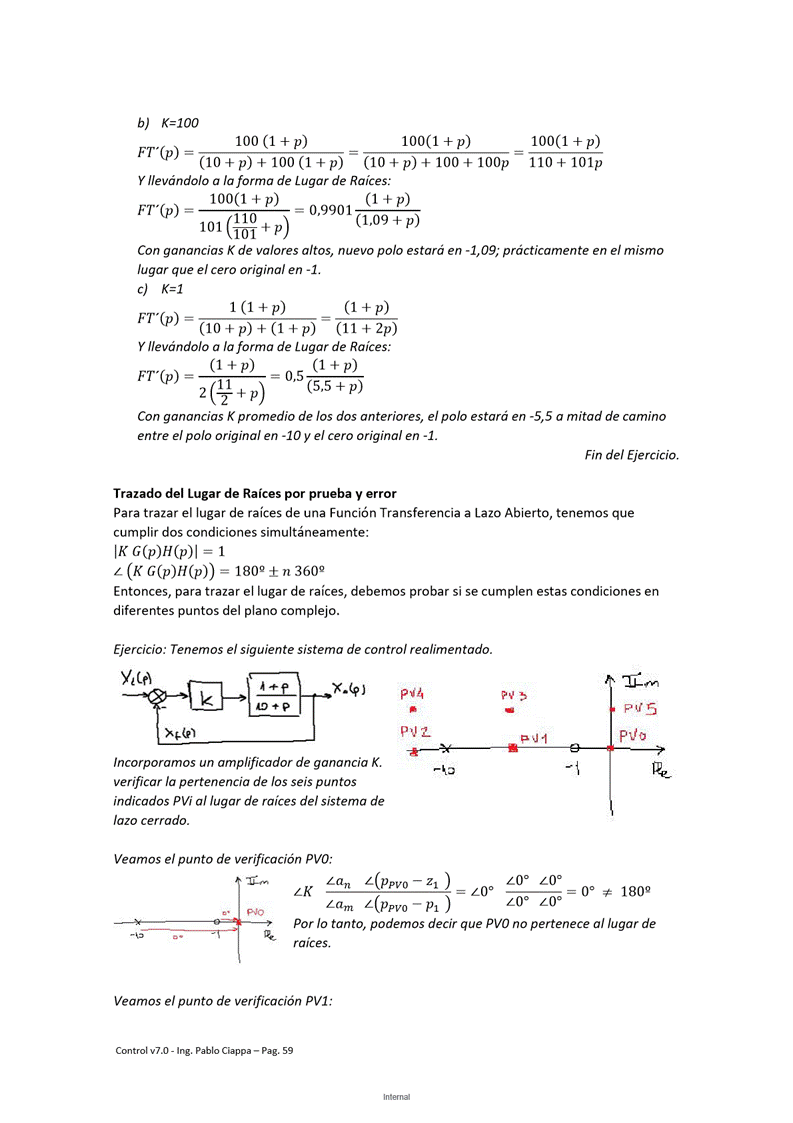

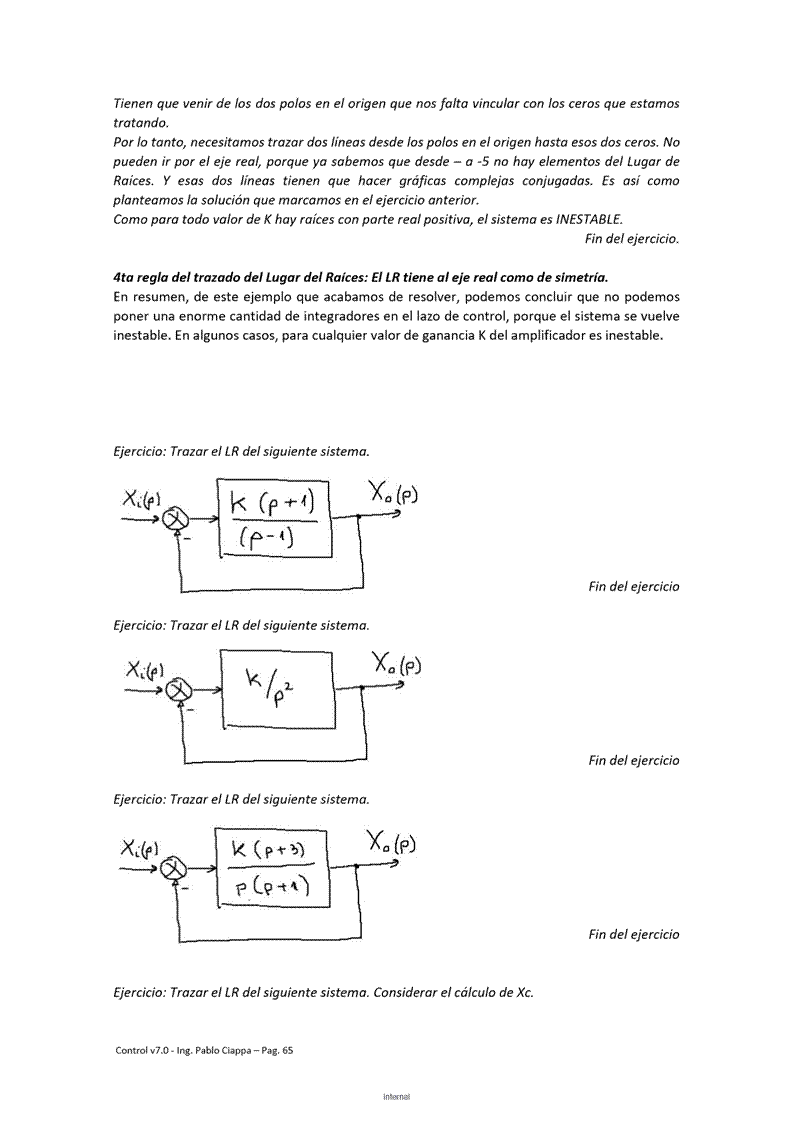

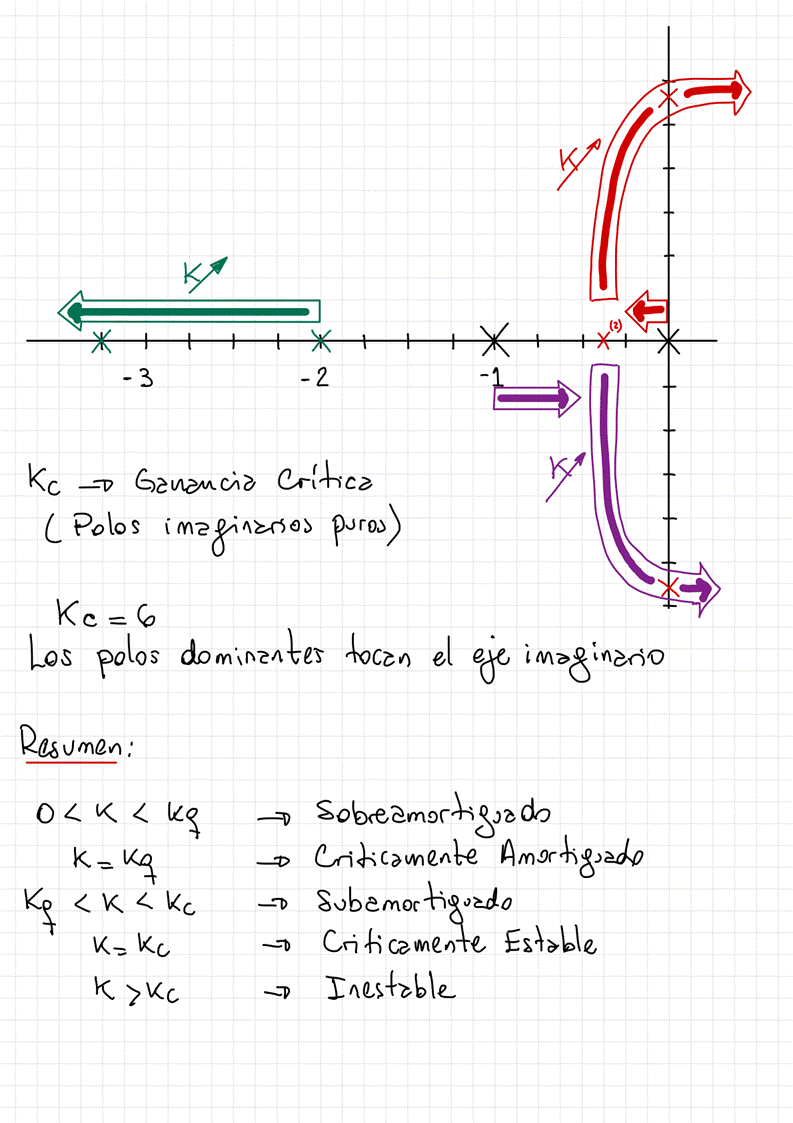

5.1.0 LGR V2022
lunes, 15 de mayo de 2023
19:44

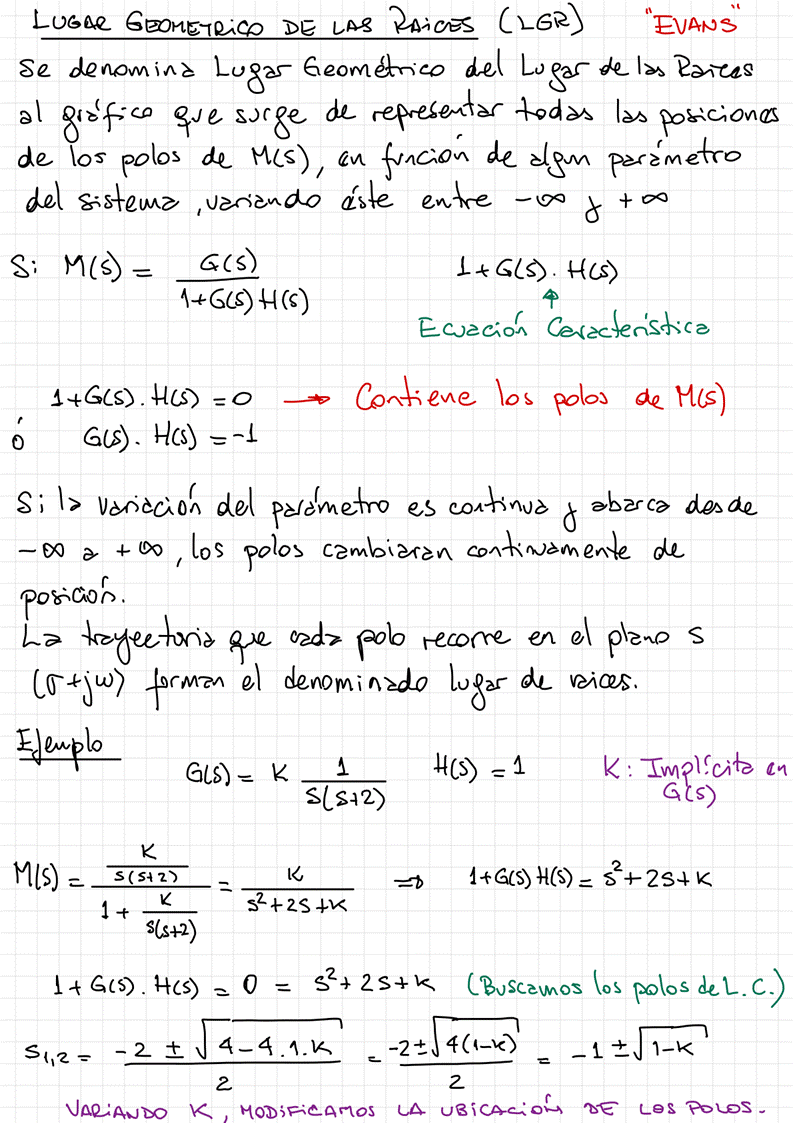

<<5.1.0 LGR V2022.pdf>>
5.1.1 LGR 1er Orden V2022
lunes, 15 de mayo de 2023
19:44
<<5.1.1 LGR 1er Orden V2022.pdf>>

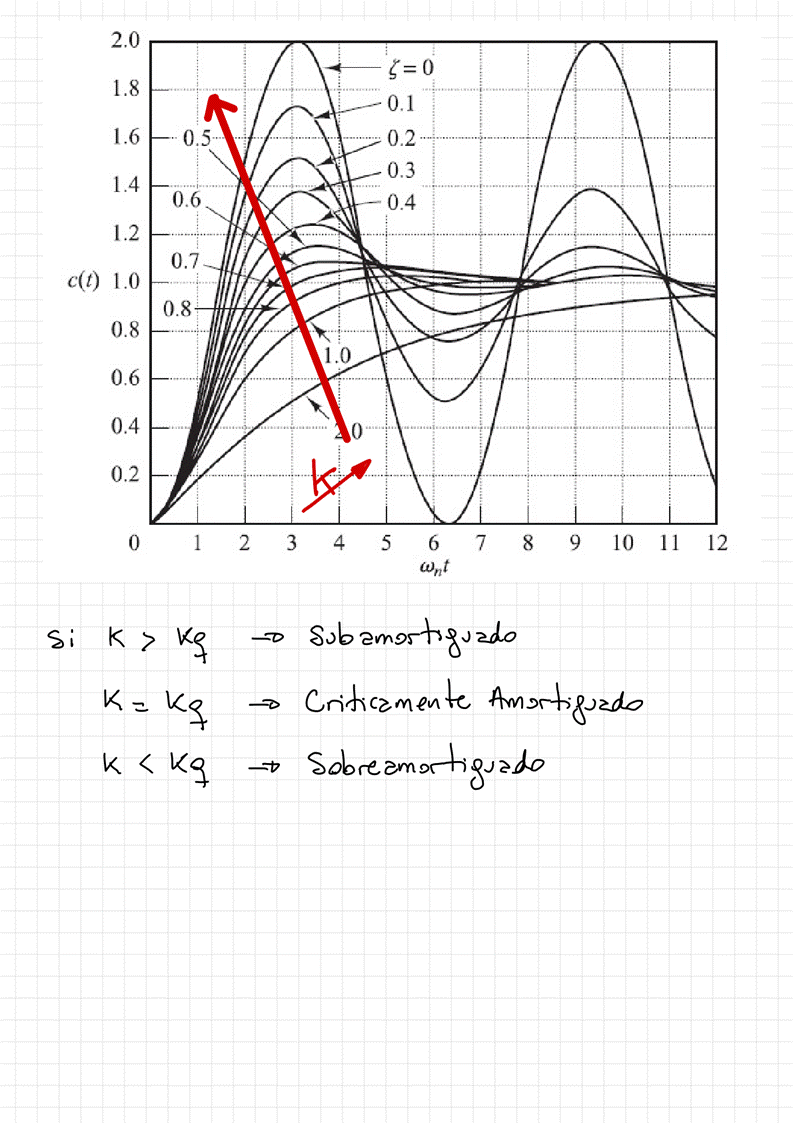

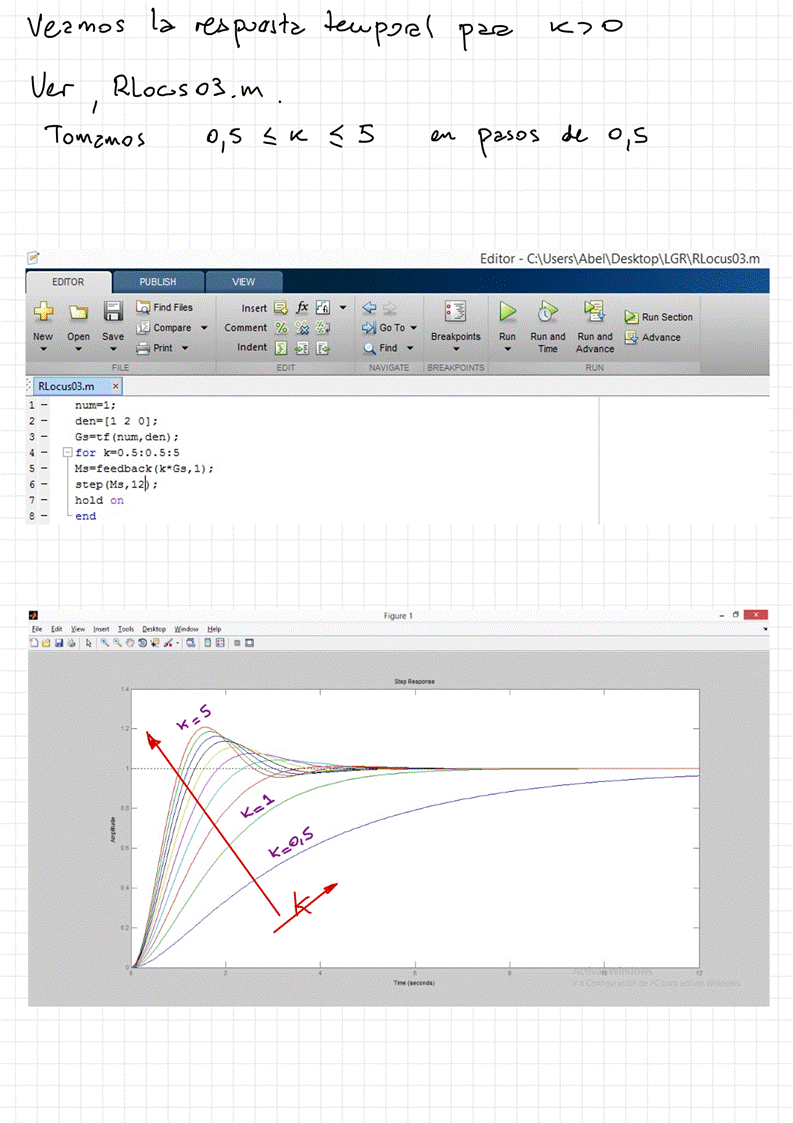

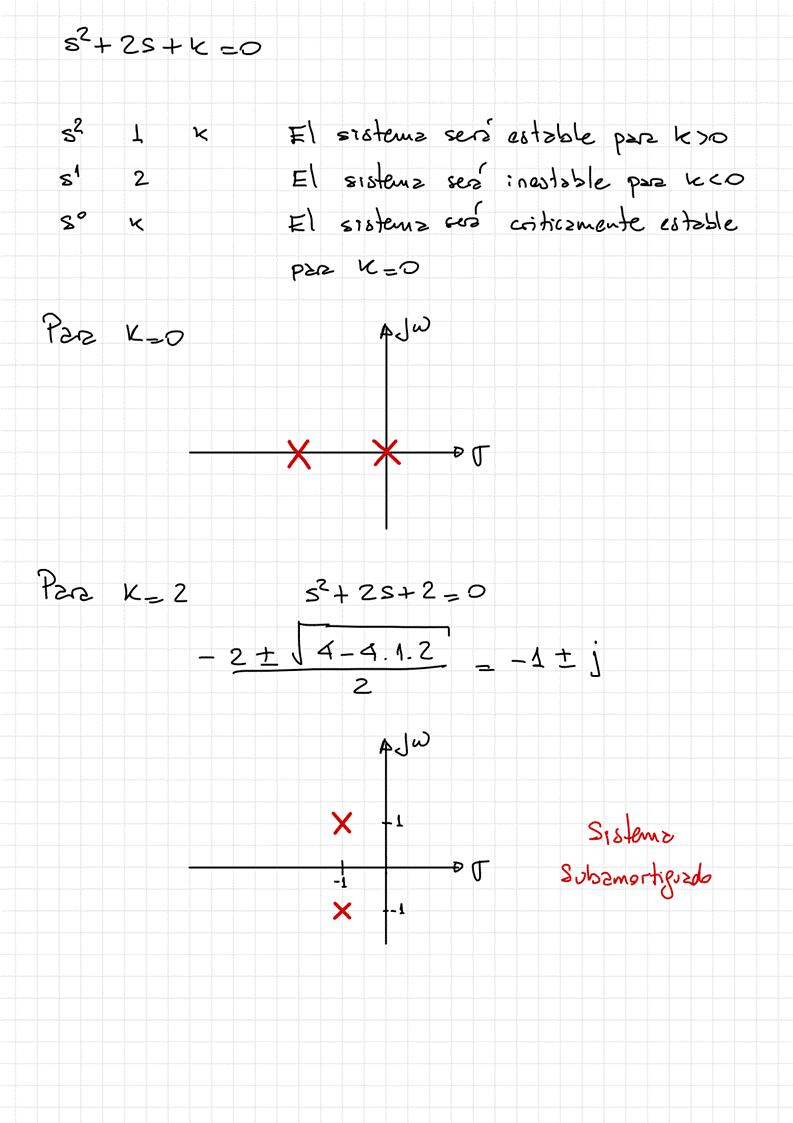

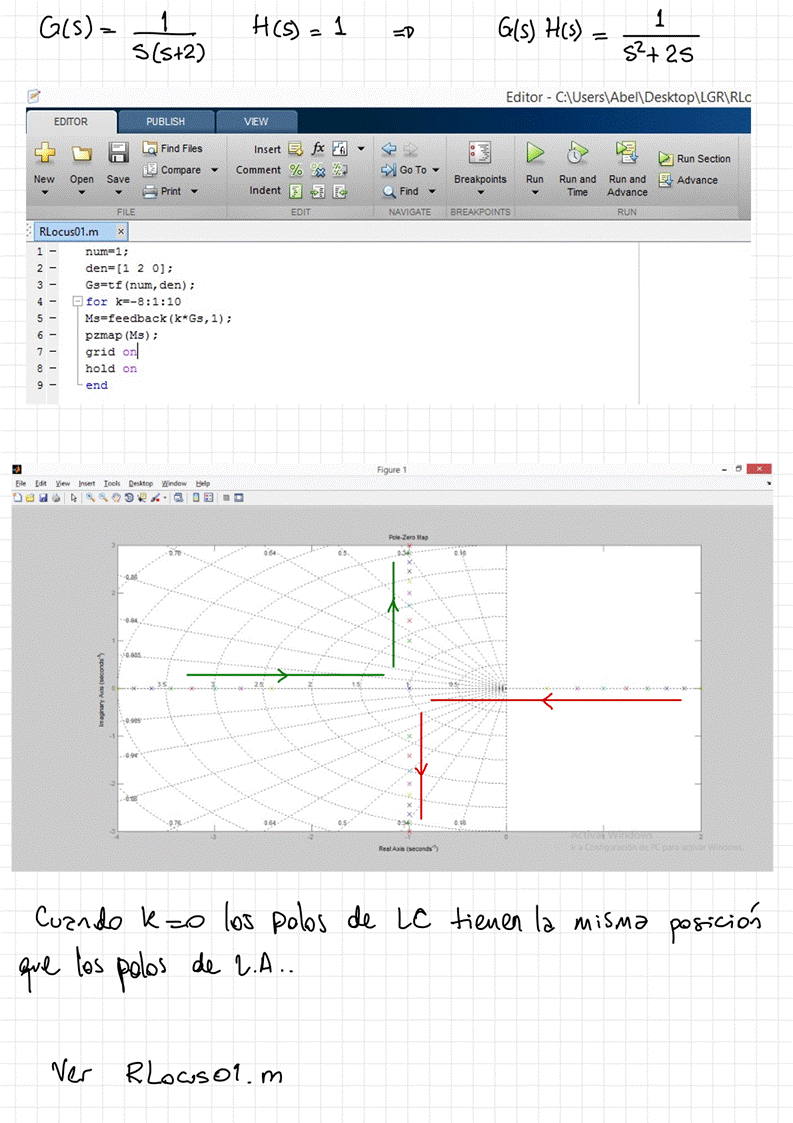

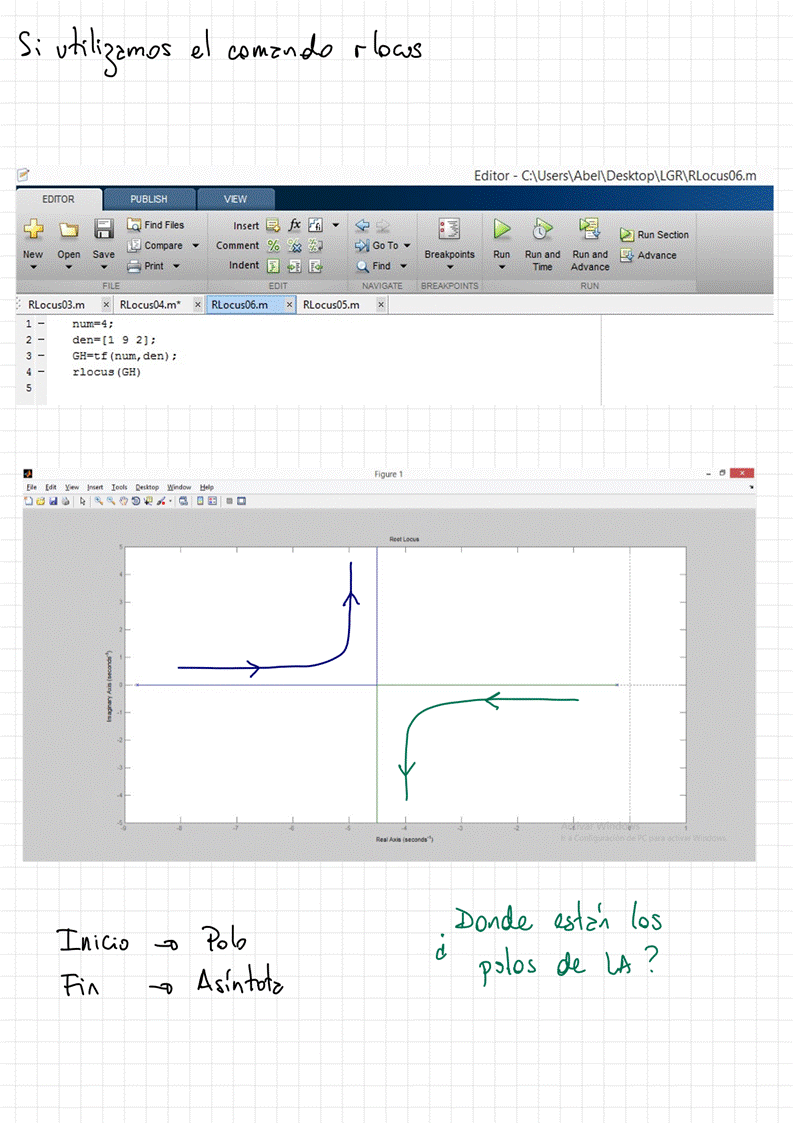

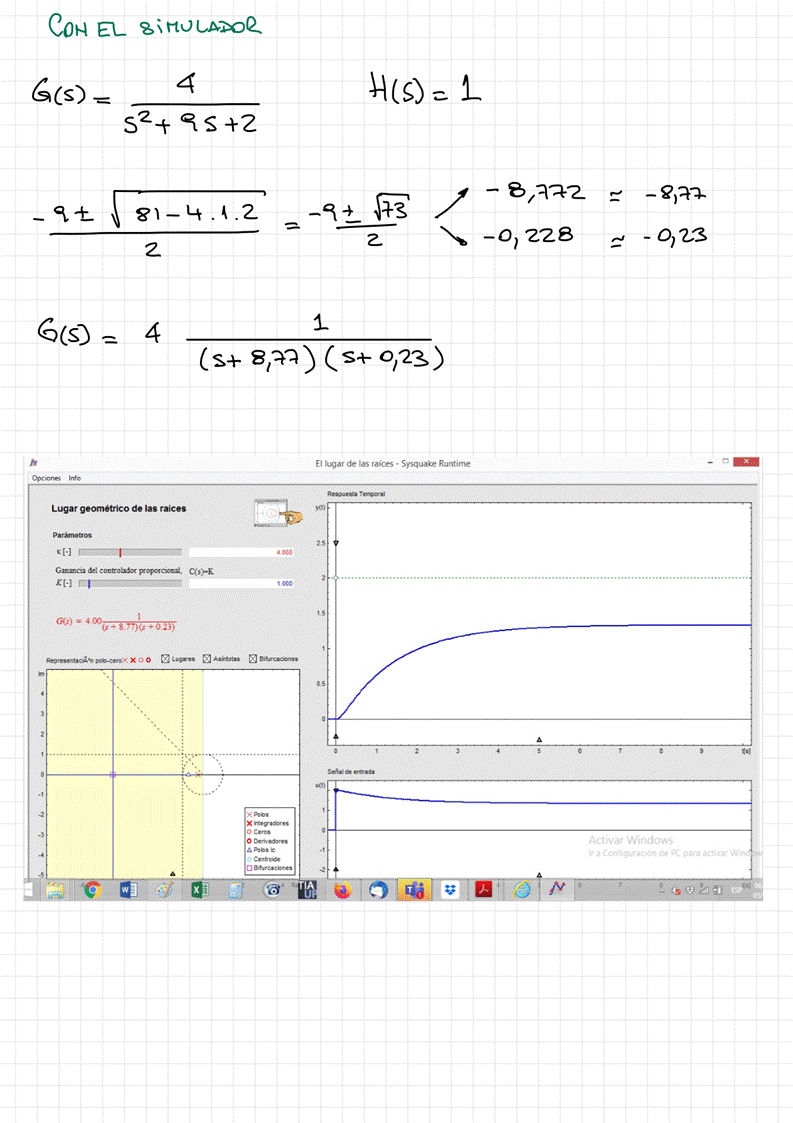

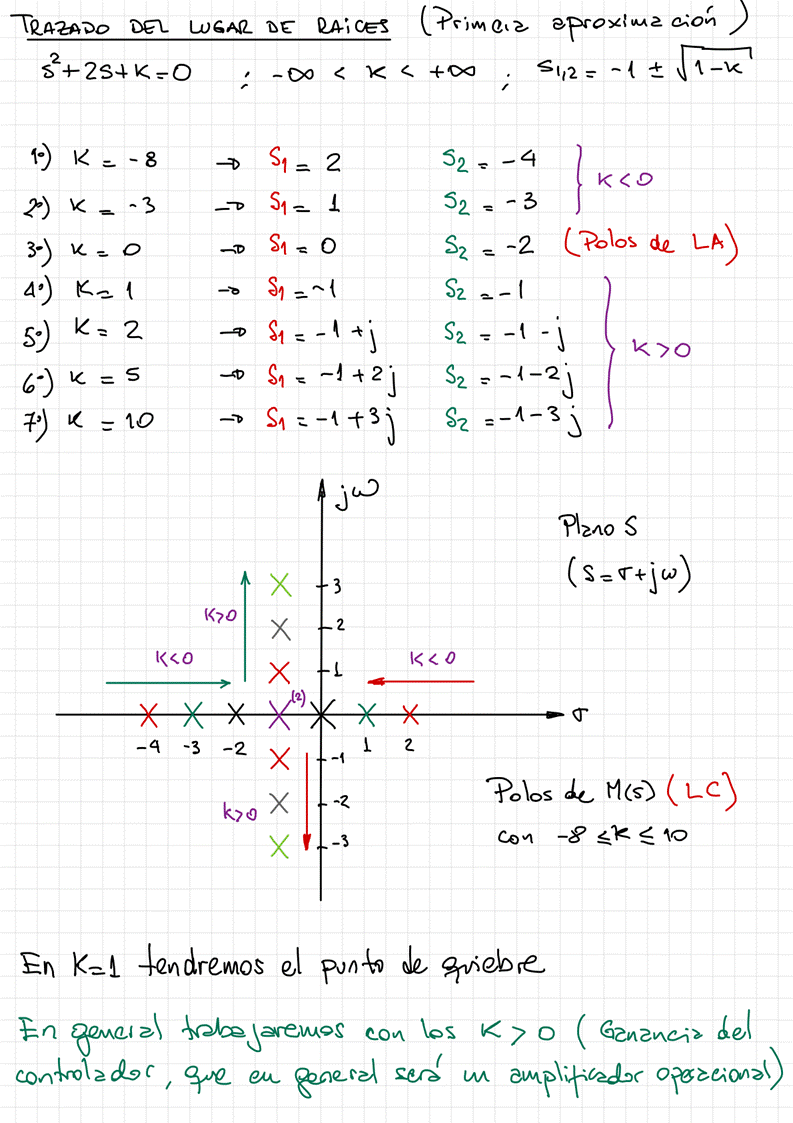

5.1.2 LGR 2do Orden V2022
lunes, 15 de mayo de 2023
19:44
<<5.1.2 LGR 2do Orden V2022.pdf>>

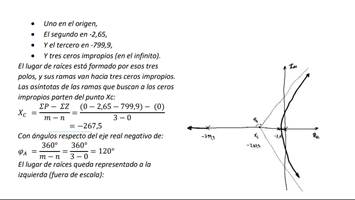

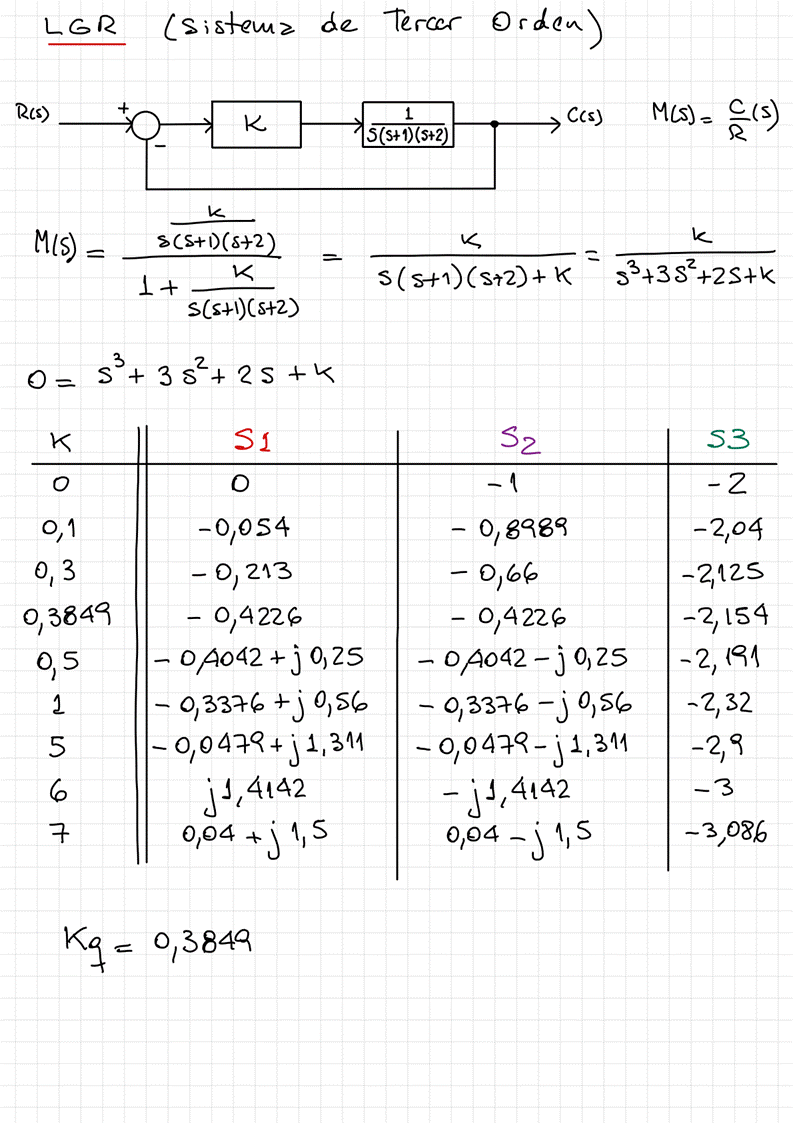

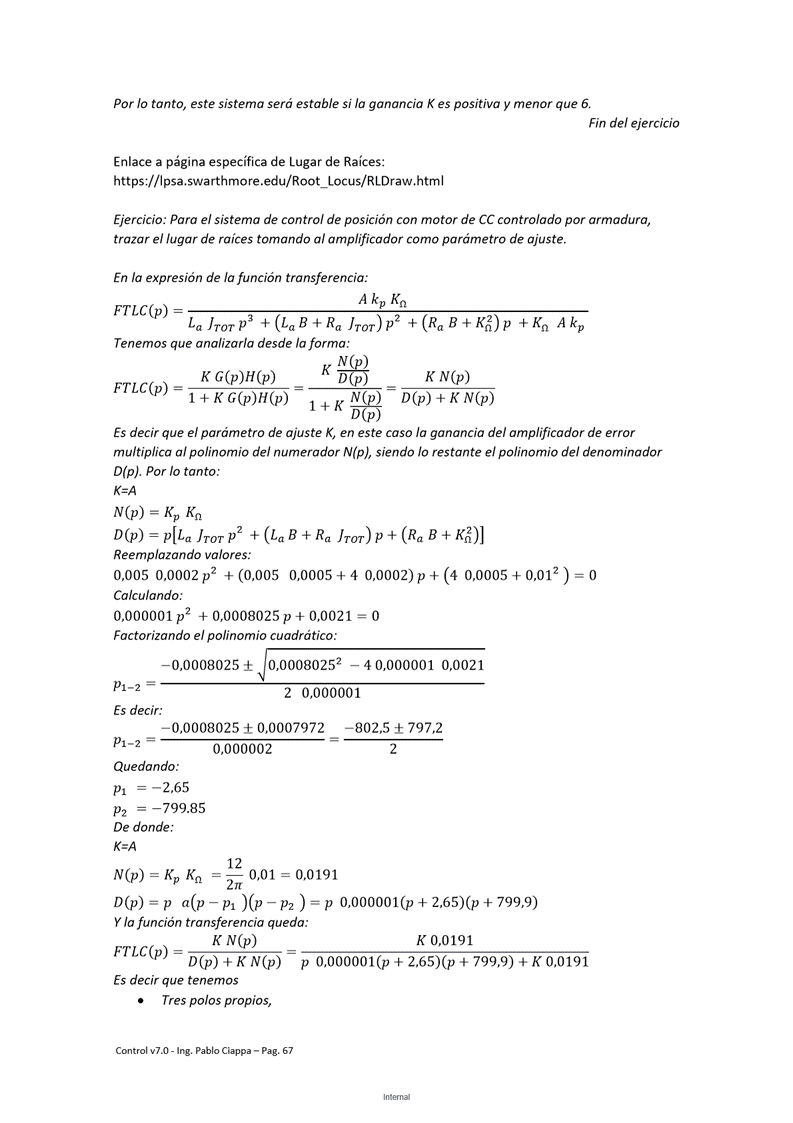

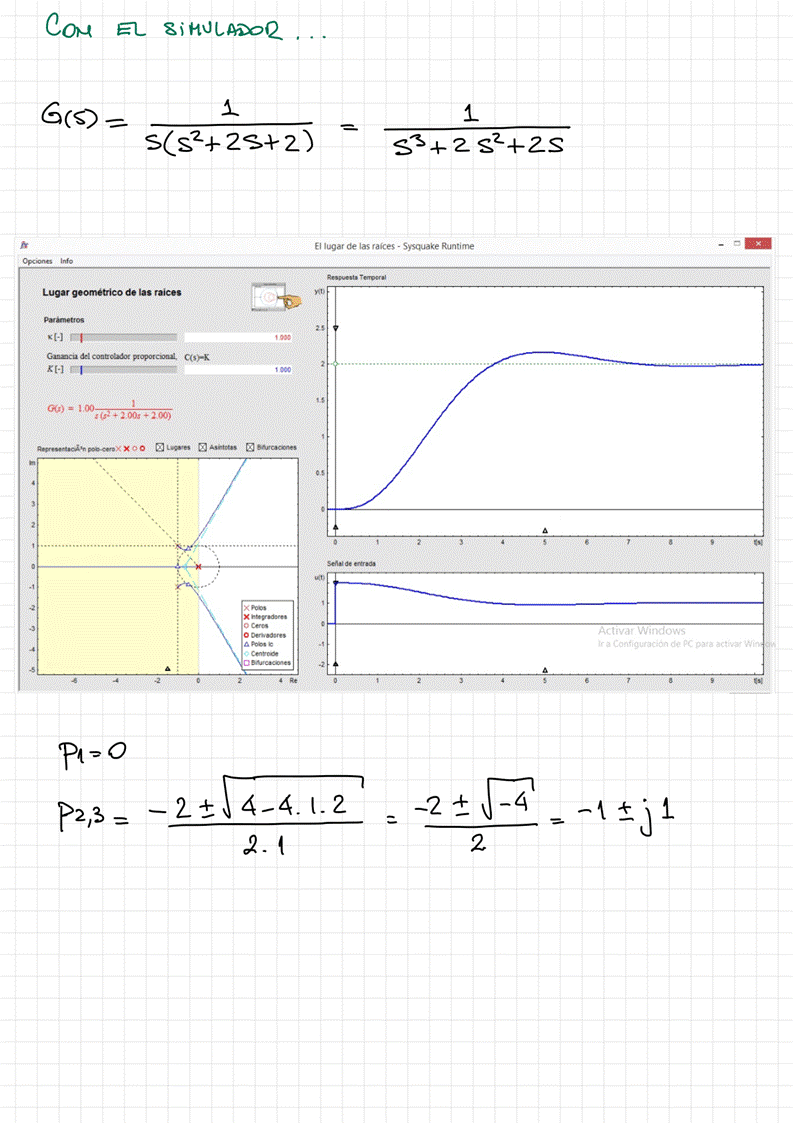

5.1.3 LGR 3er Orden V2022
lunes, 15 de mayo de 2023
19:44
<<5.1.3 LGR 3er Orden V2022.pdf>>

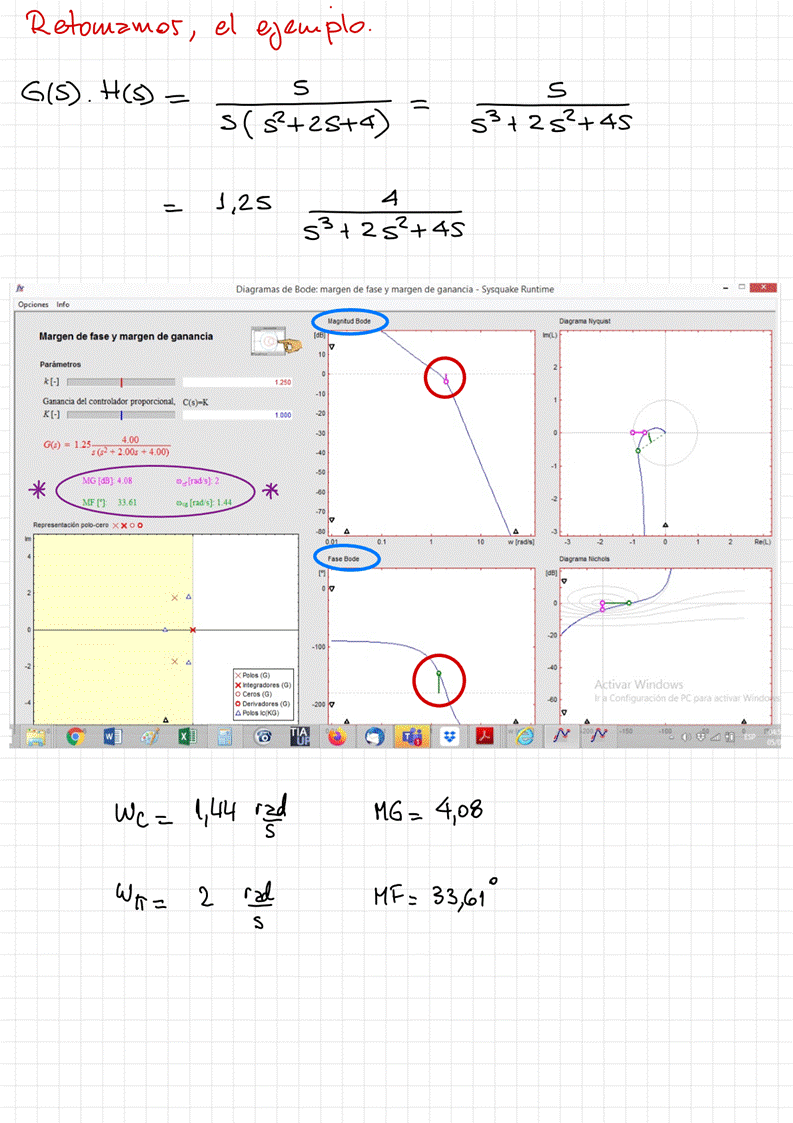

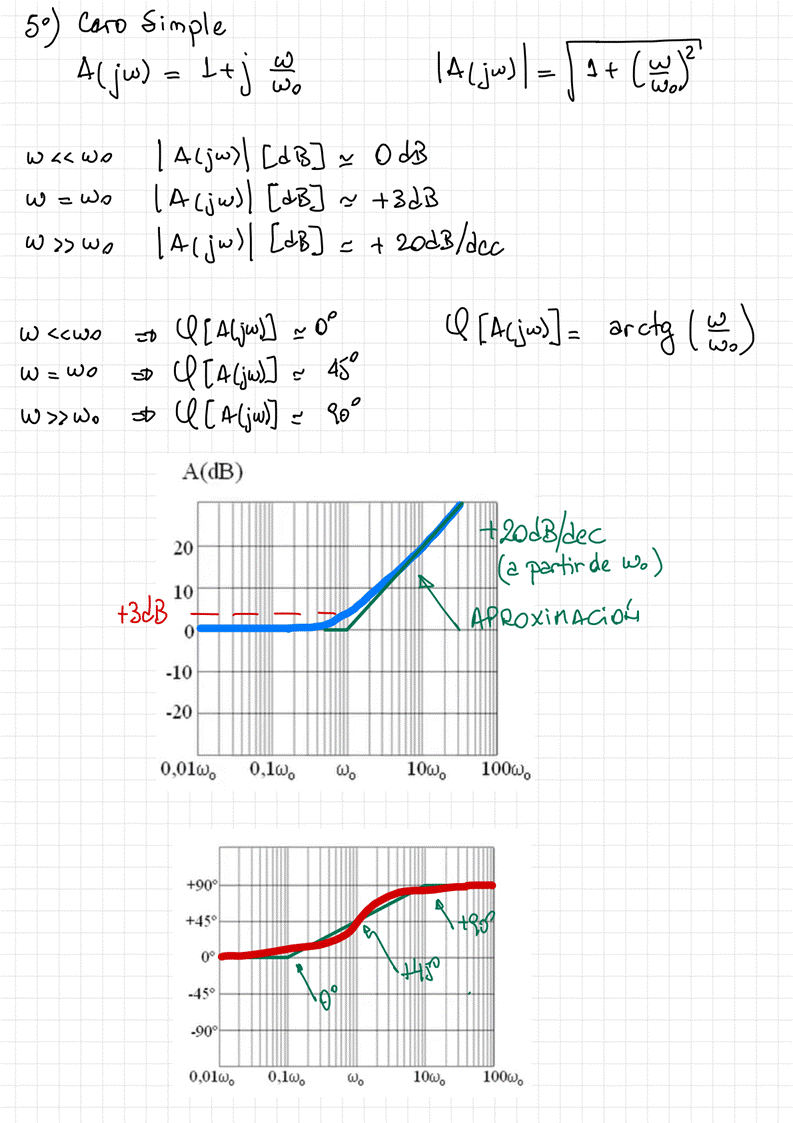

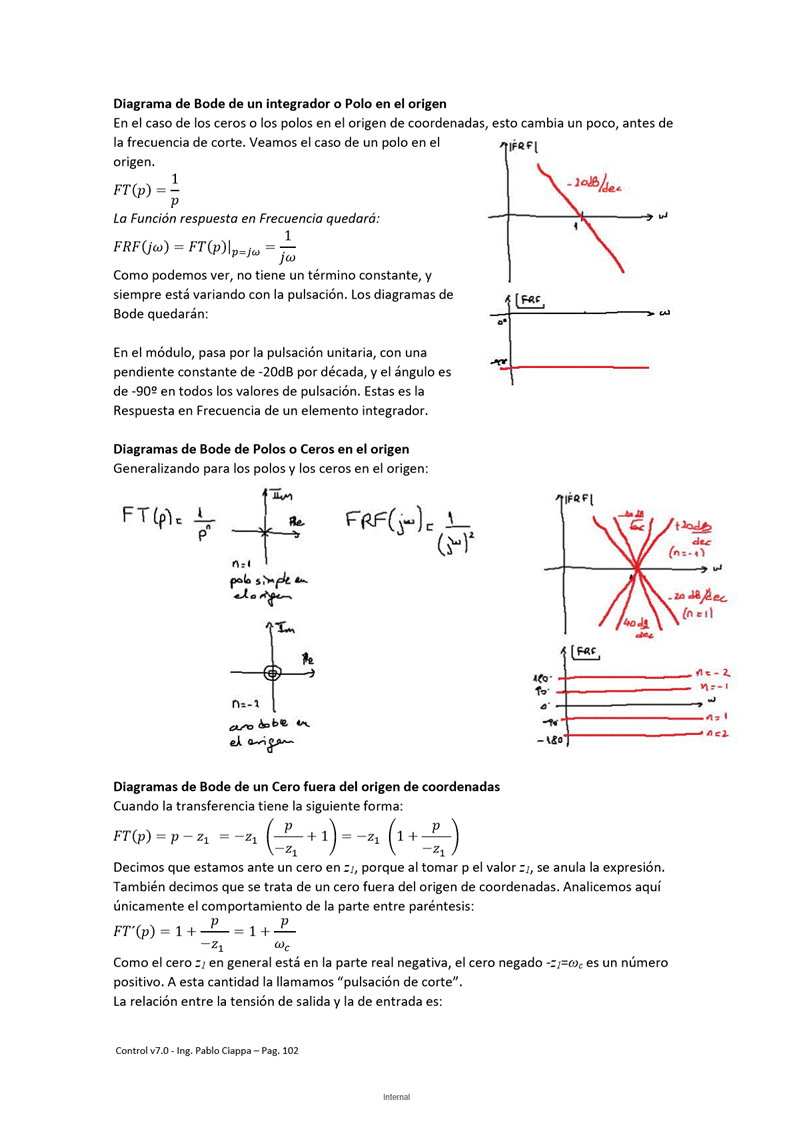

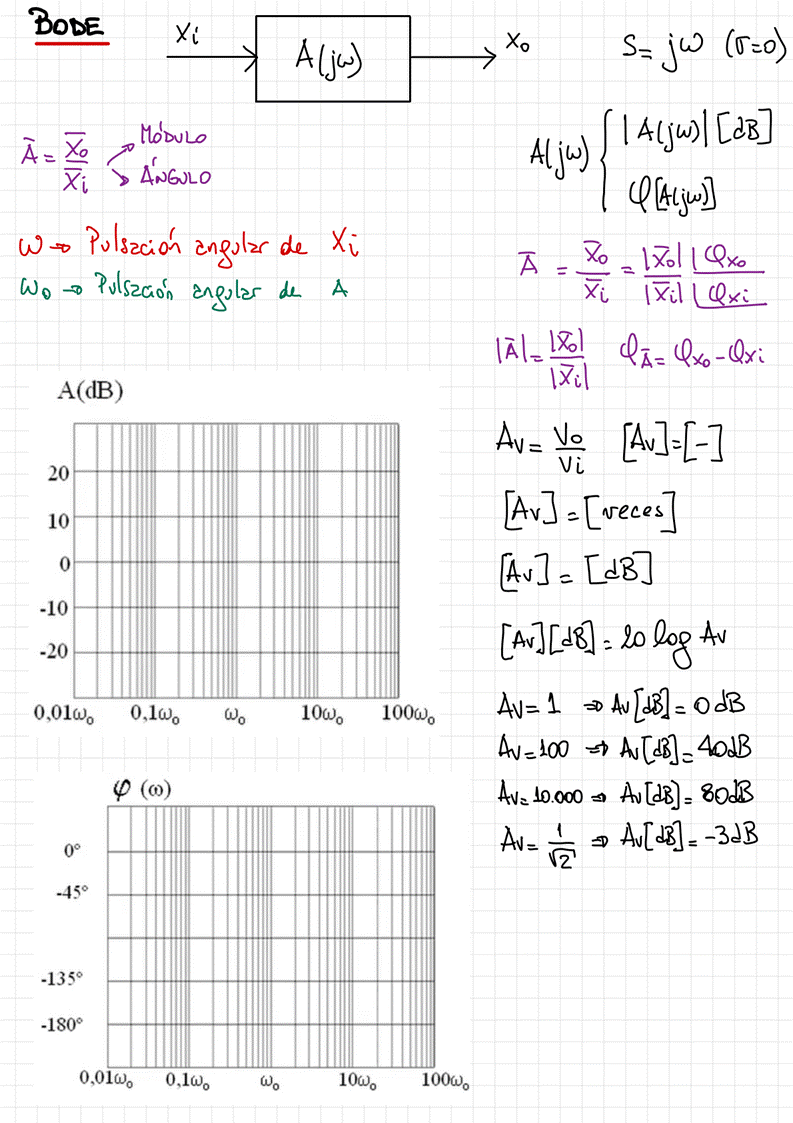

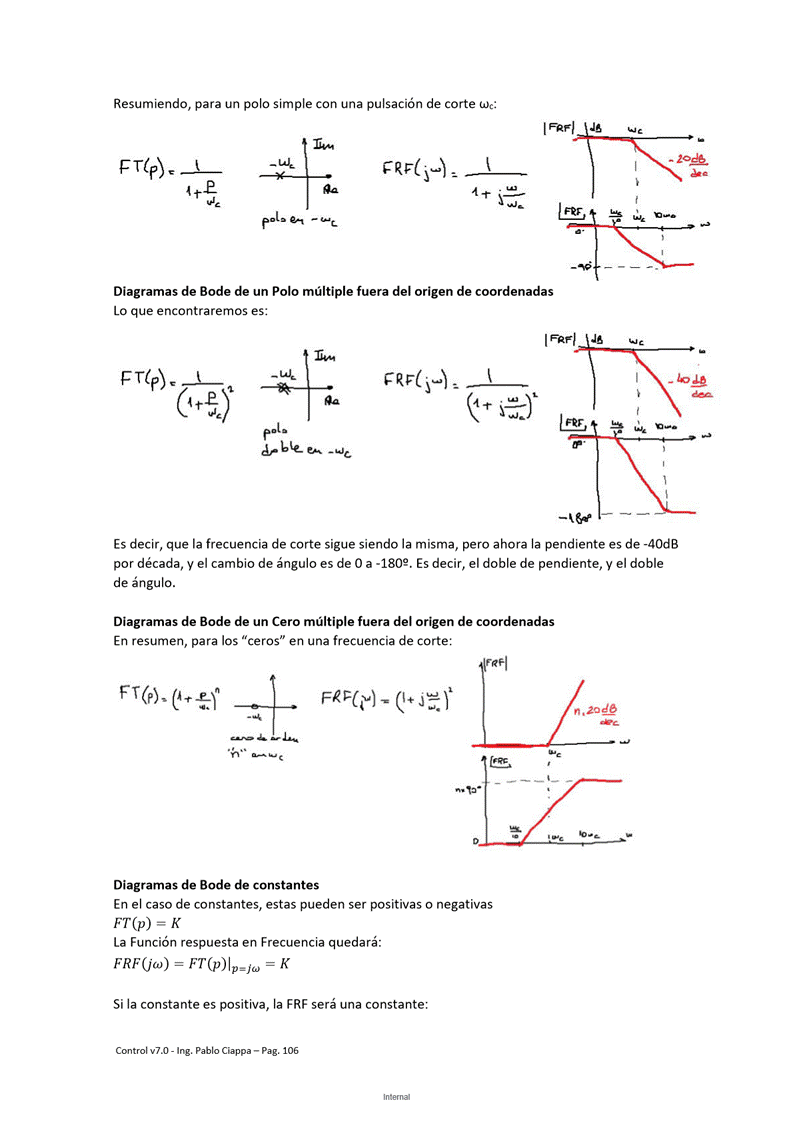

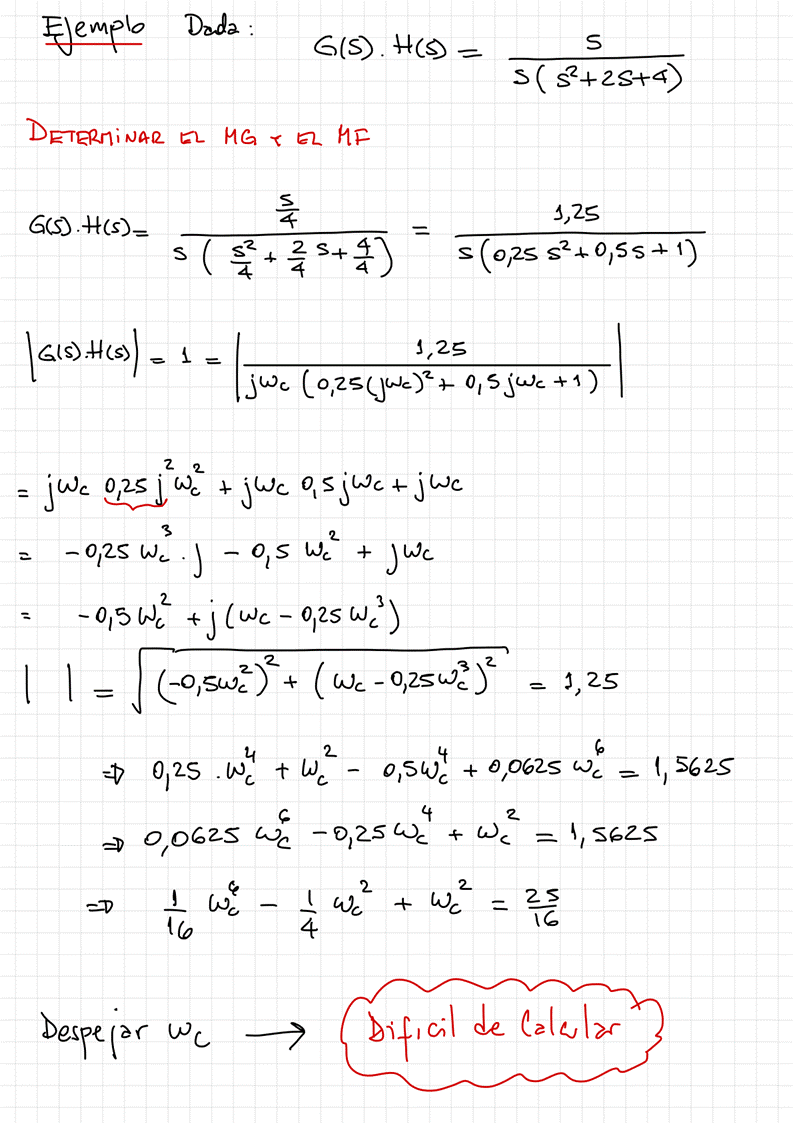

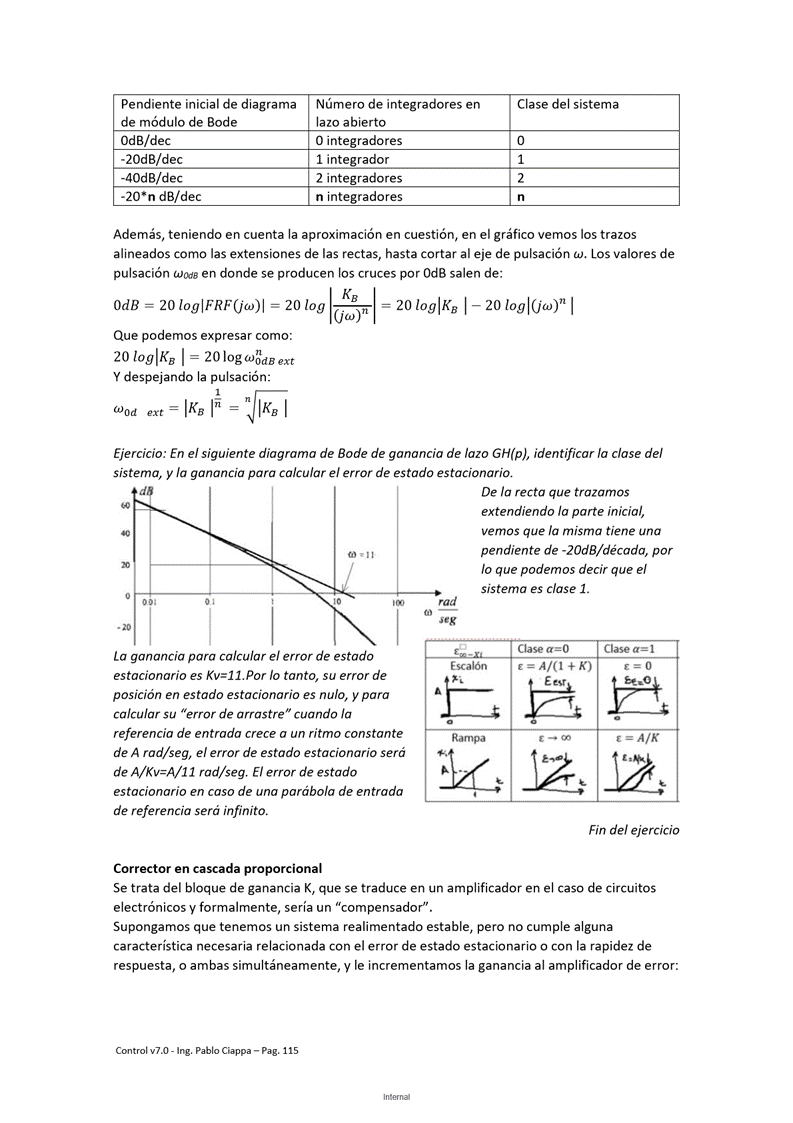

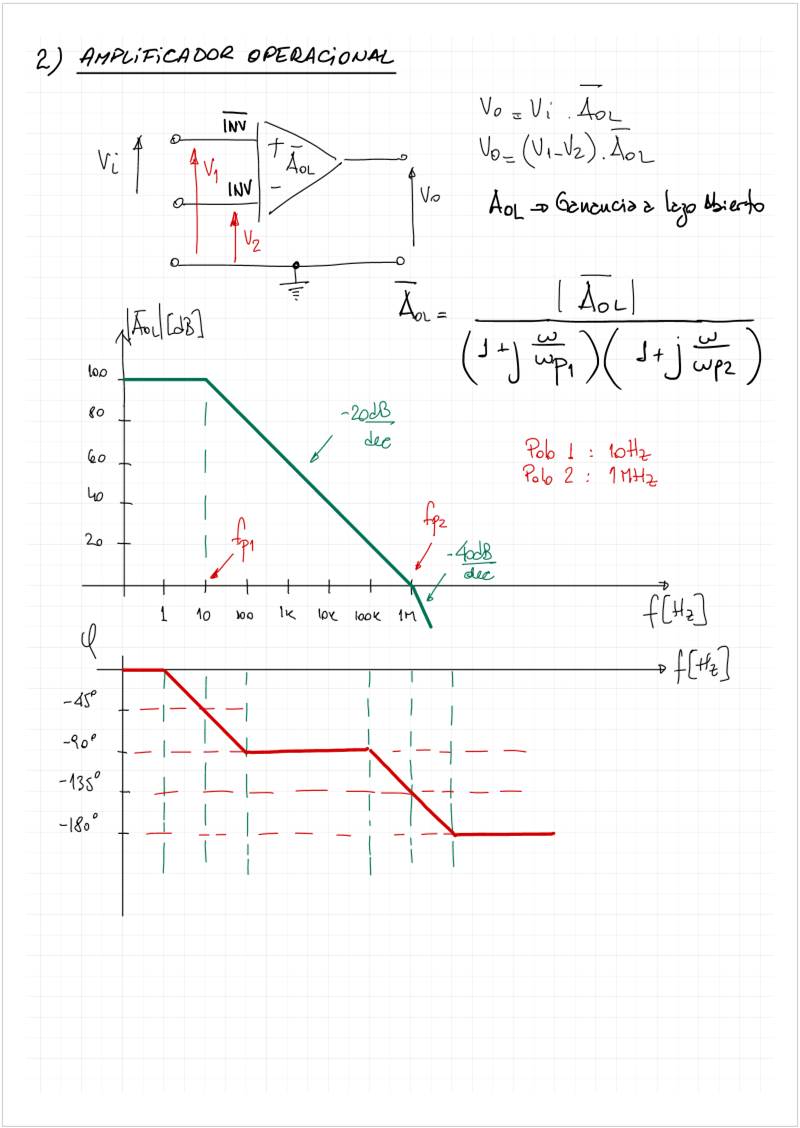

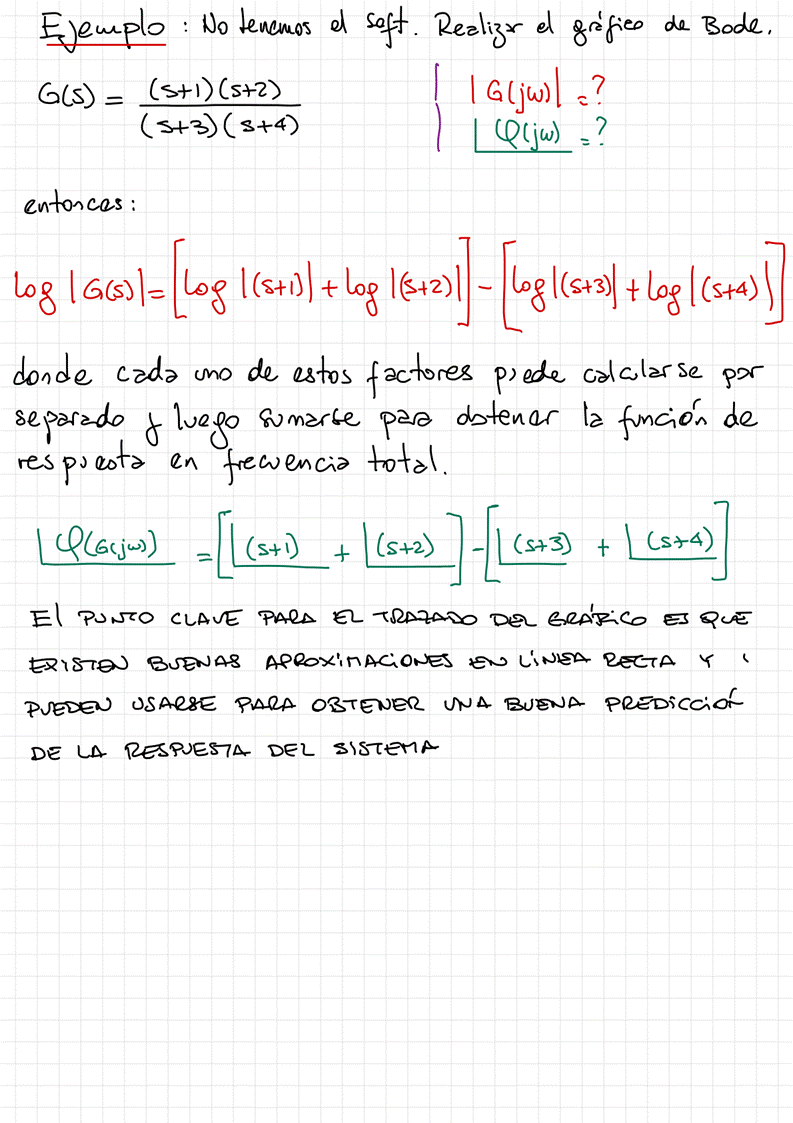

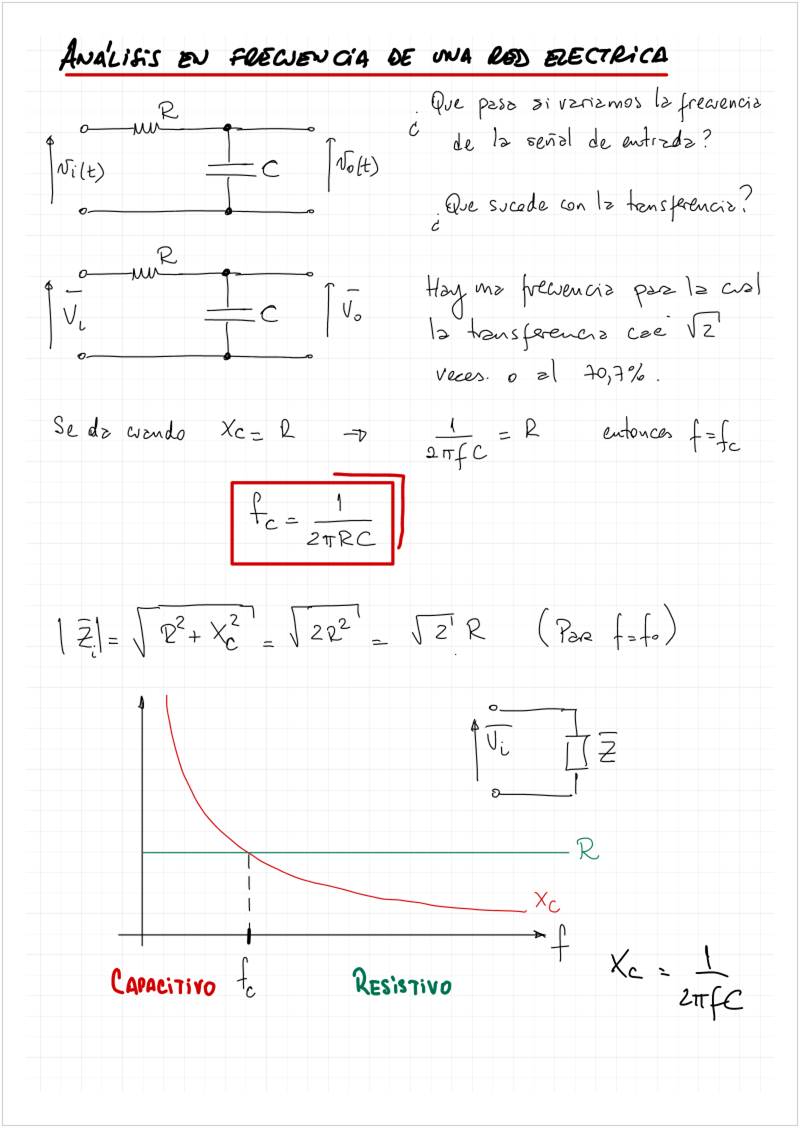

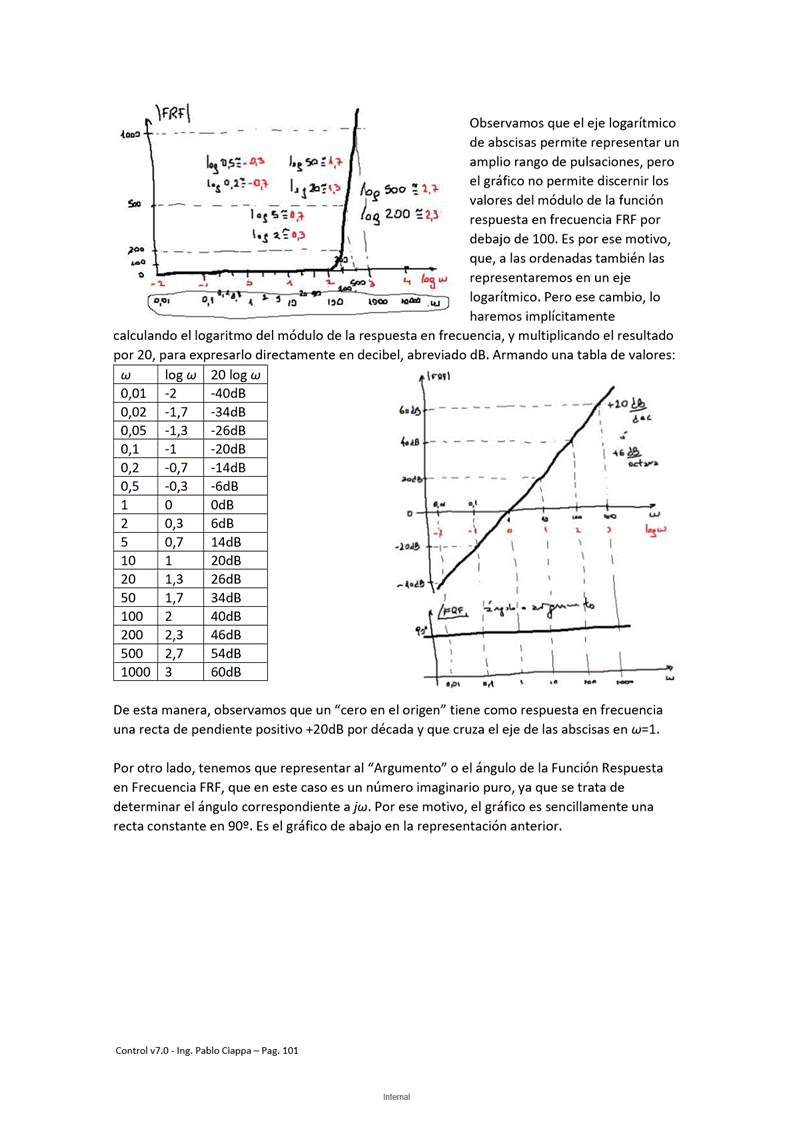

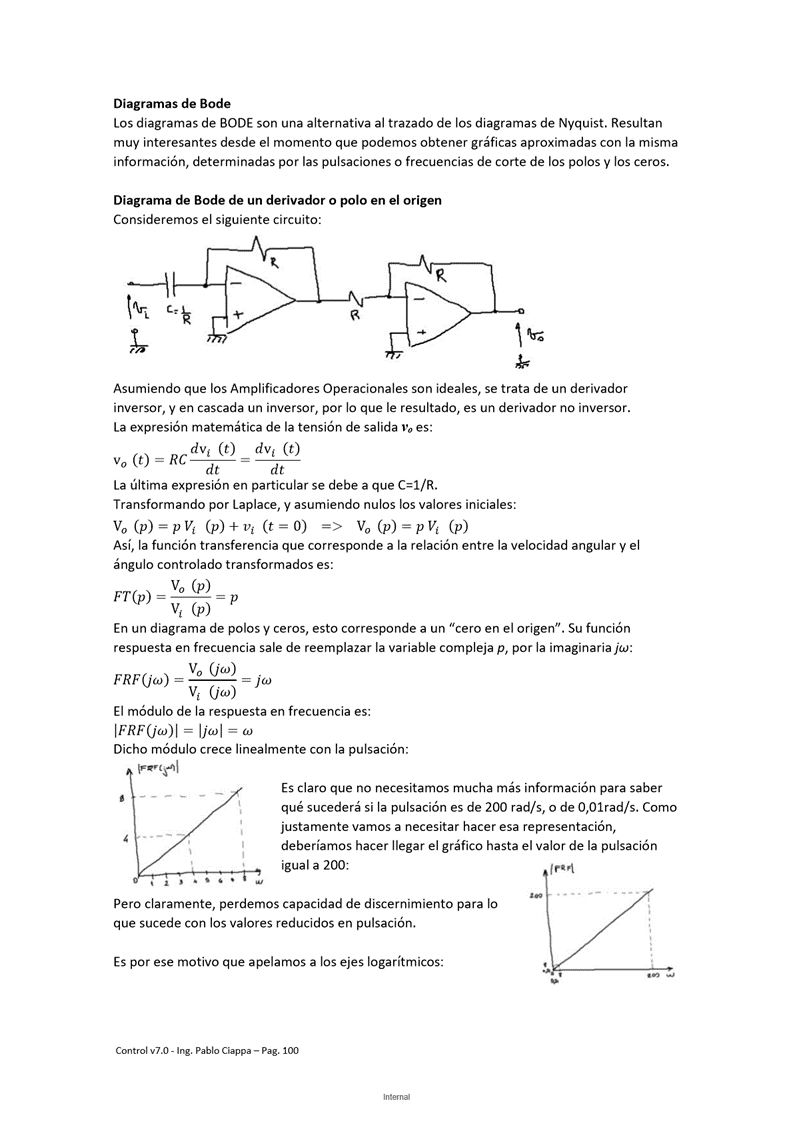

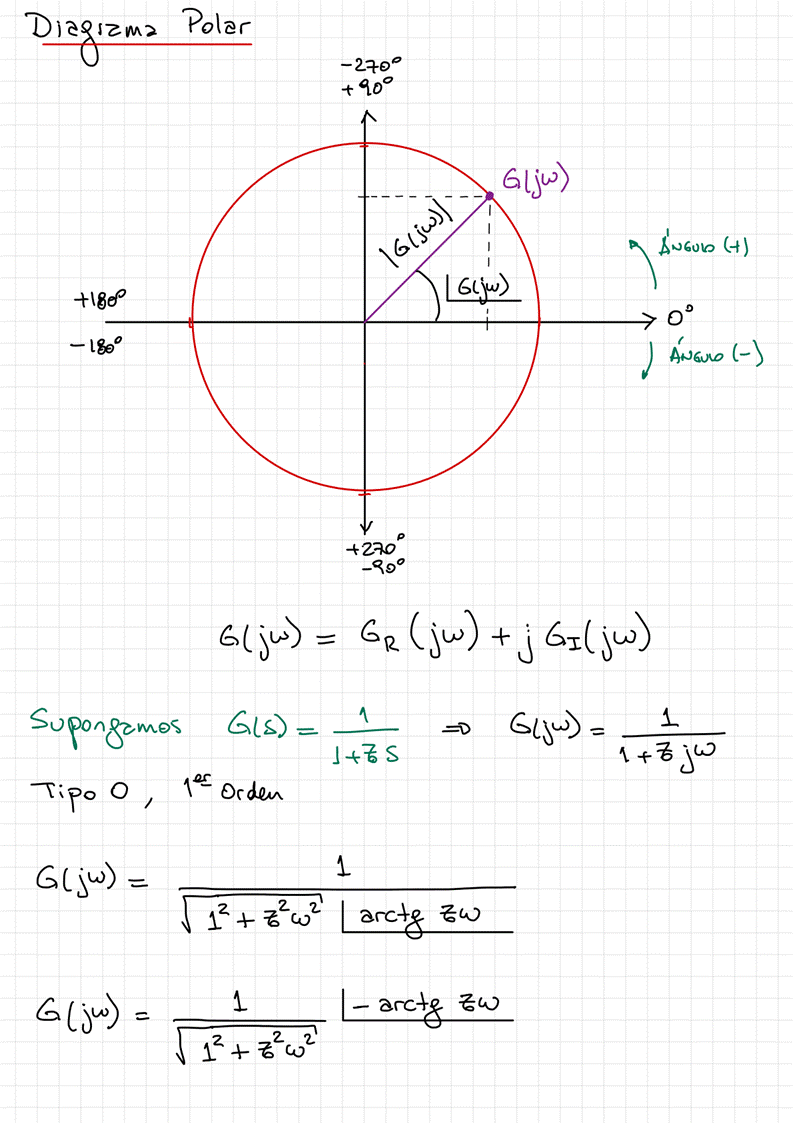

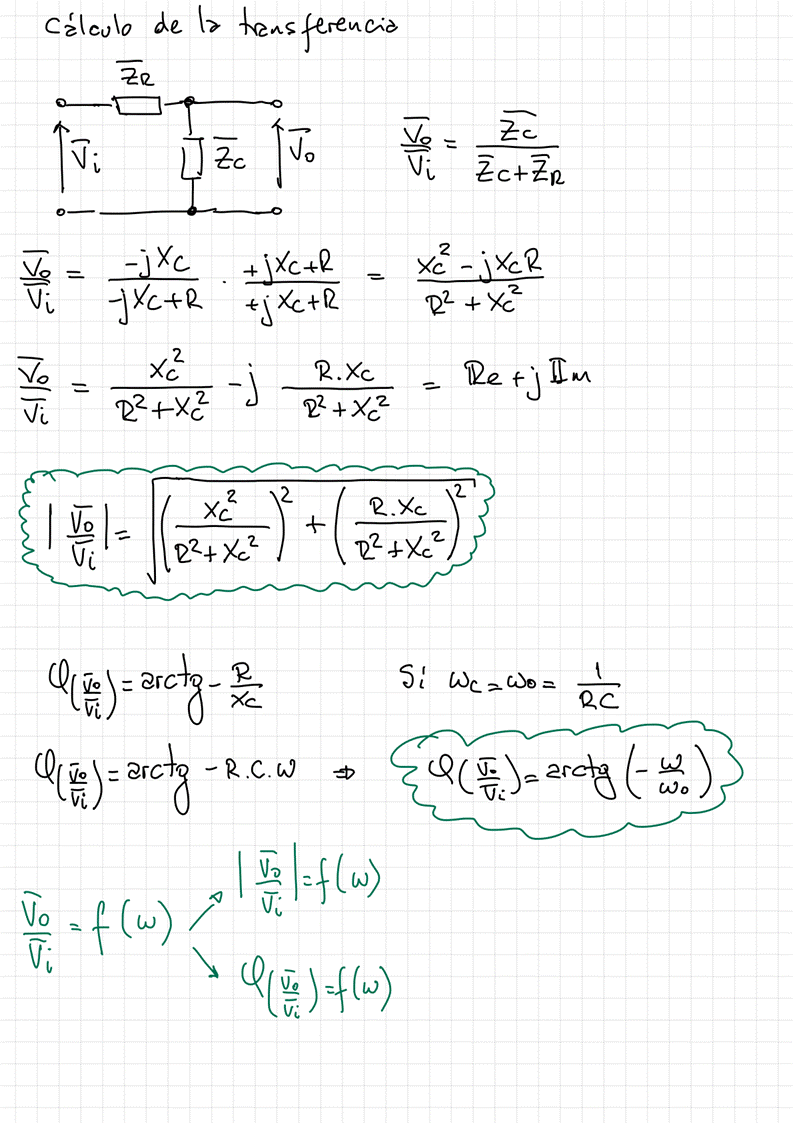

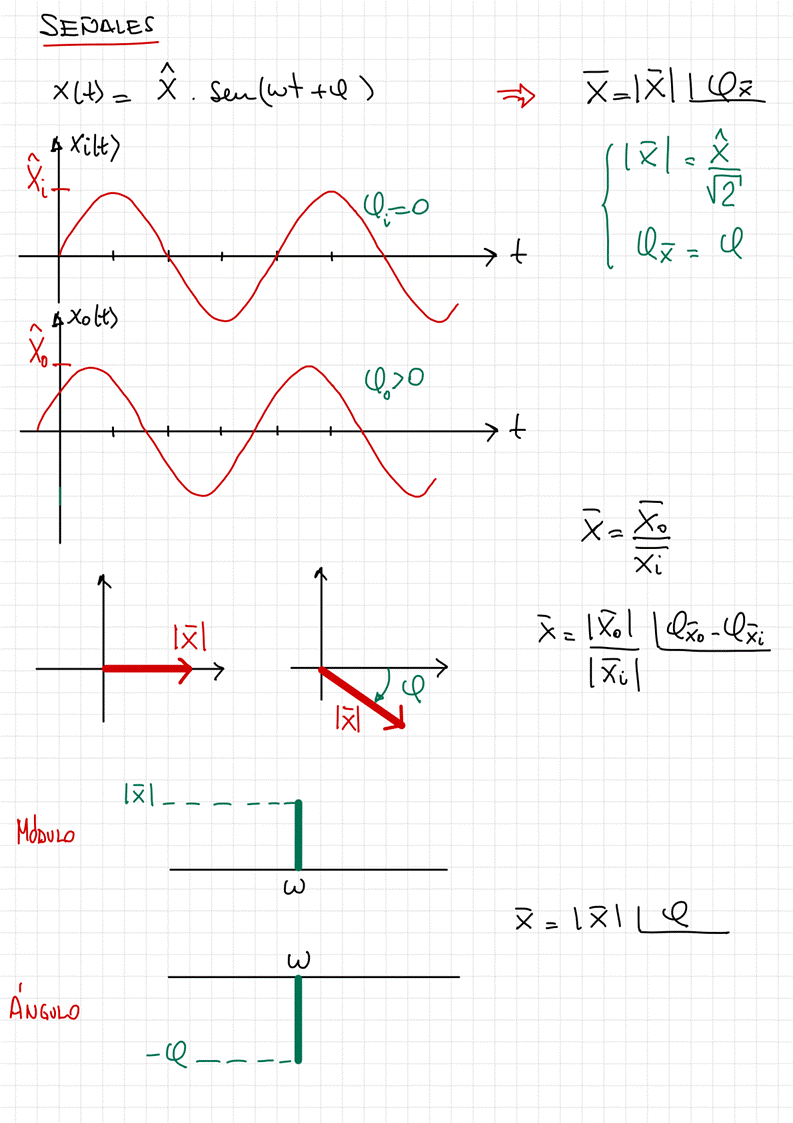

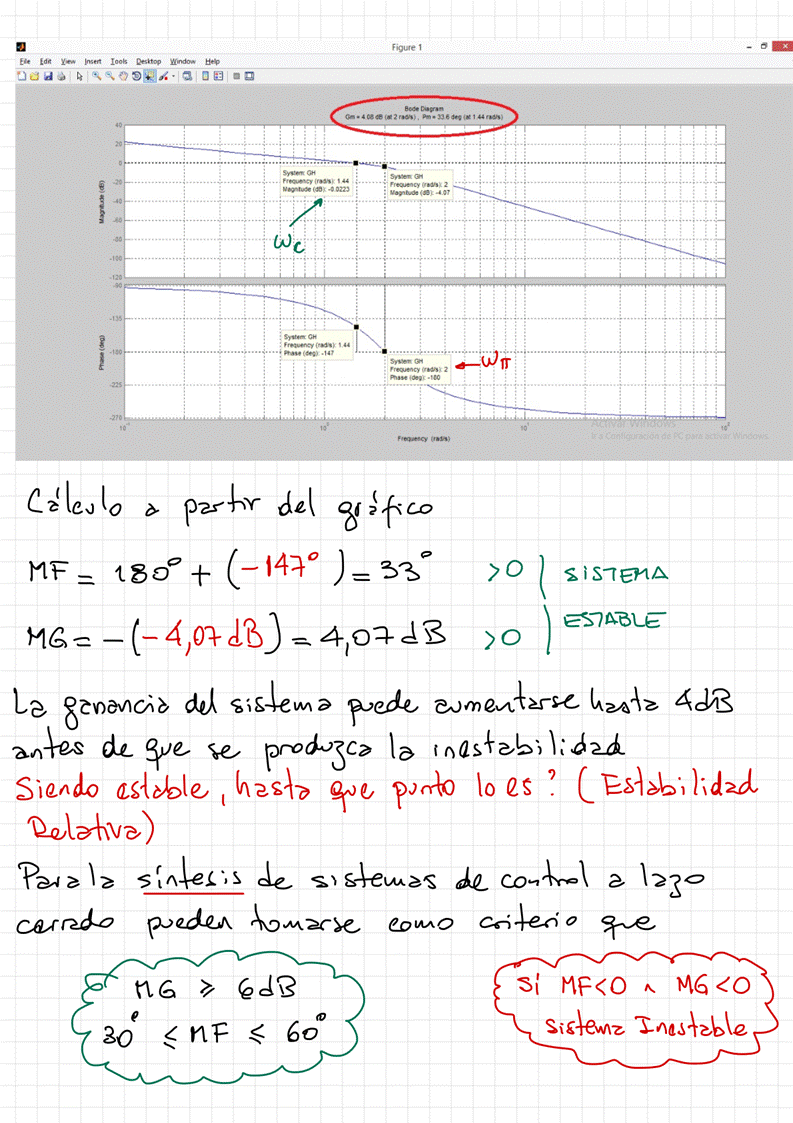

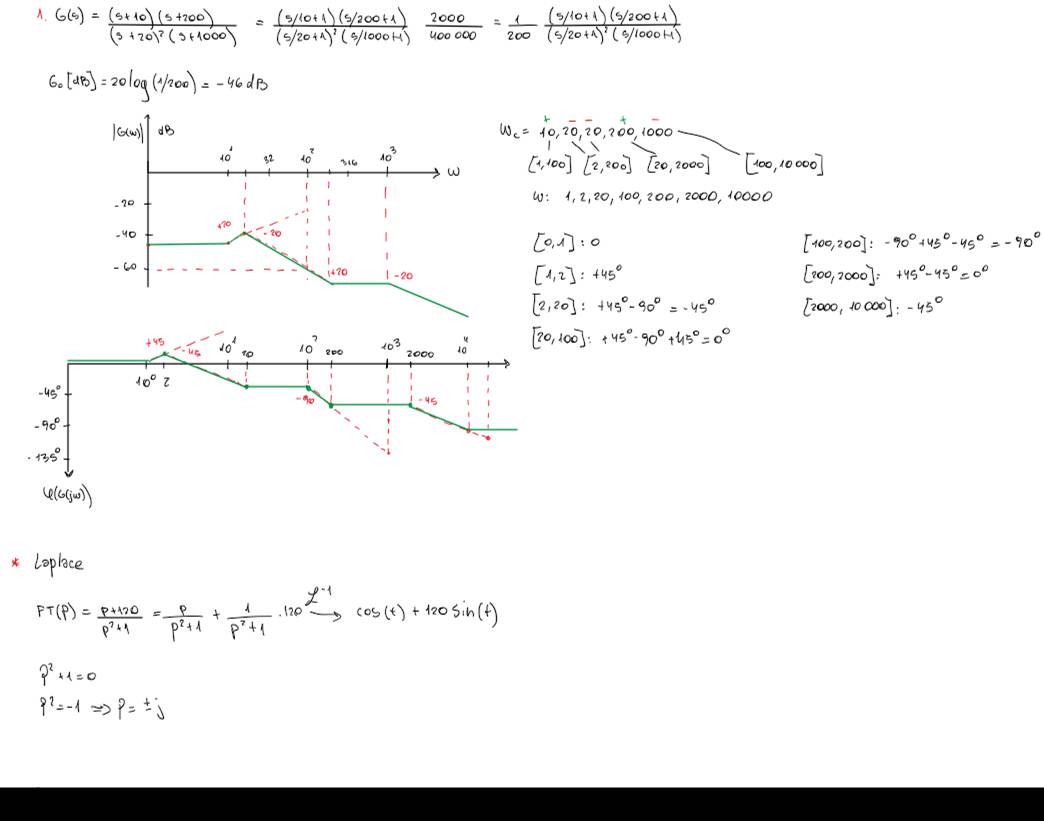

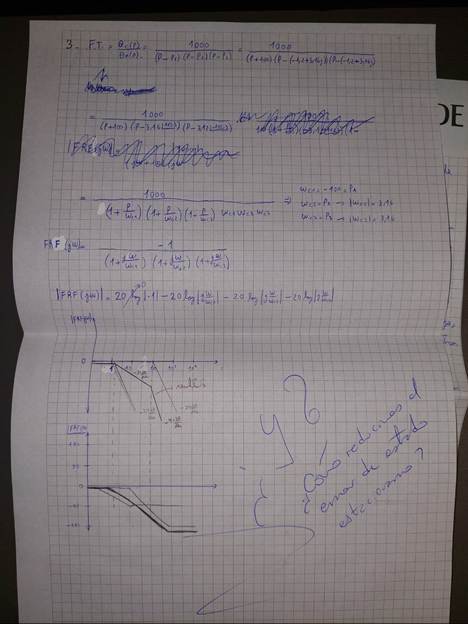

5.2.0 Bode V2022
lunes, 15 de mayo de 2023
19:44
<<5.2.0 Bode V2022.pdf>>

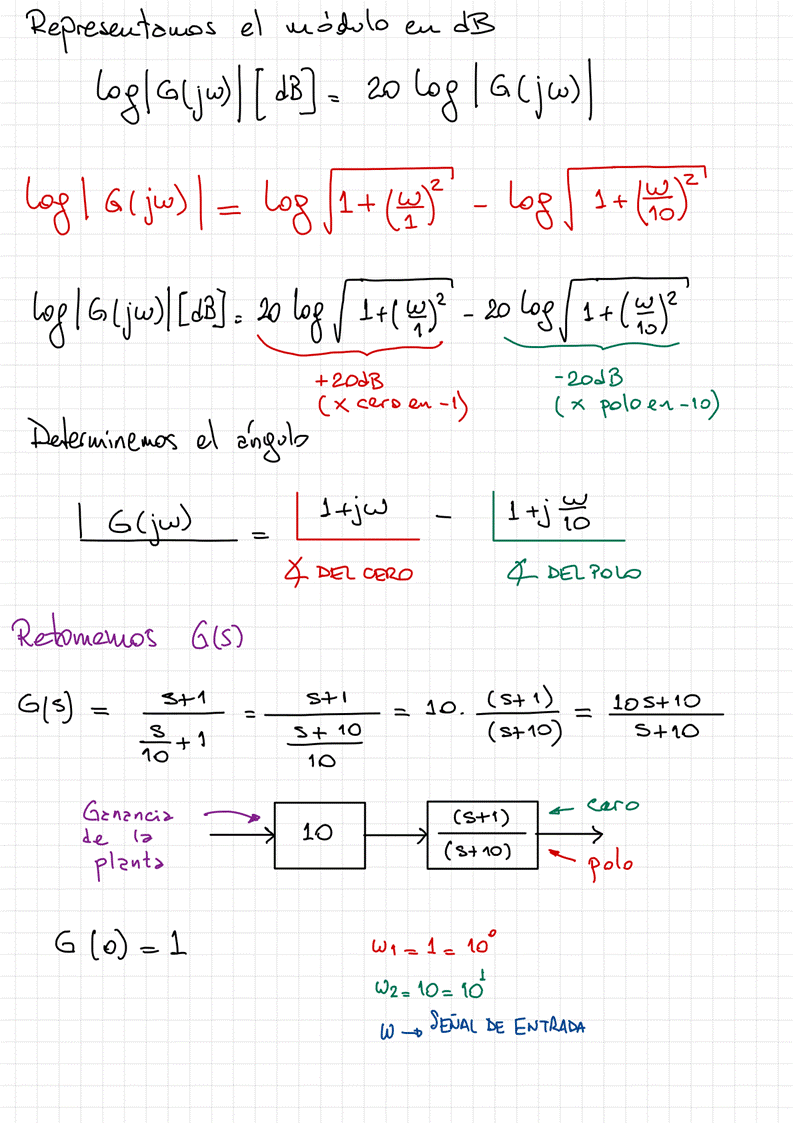

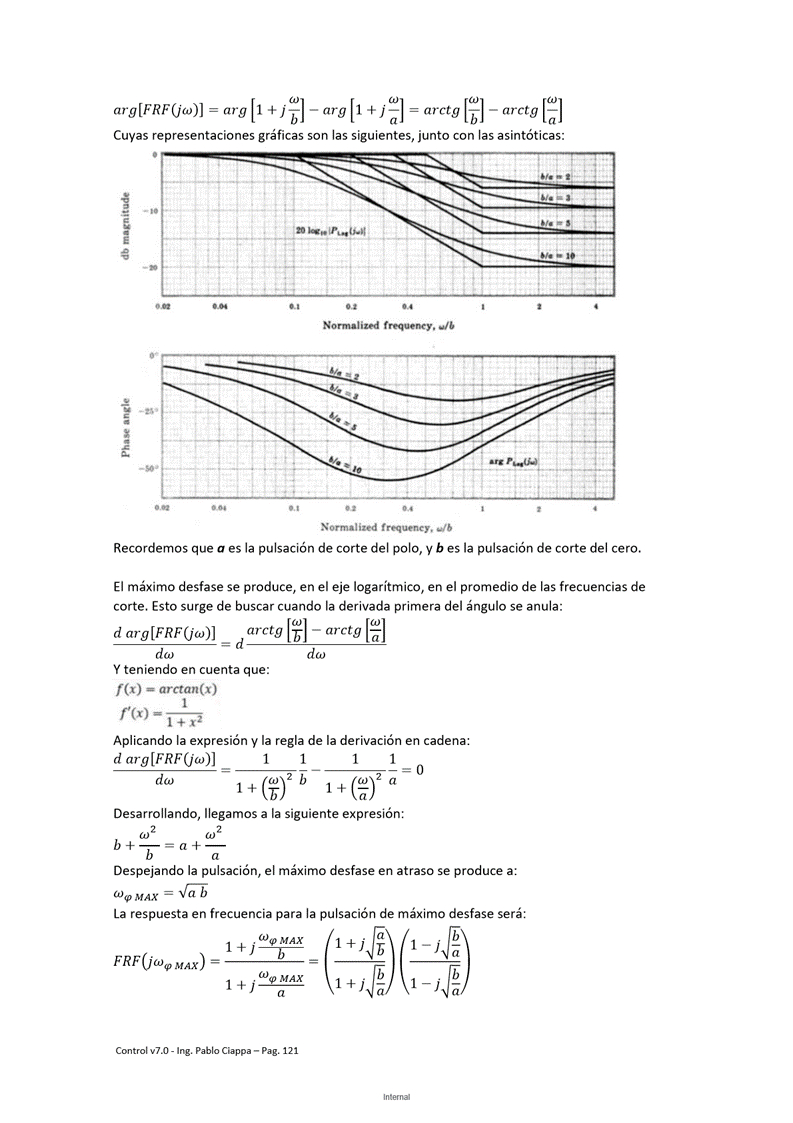

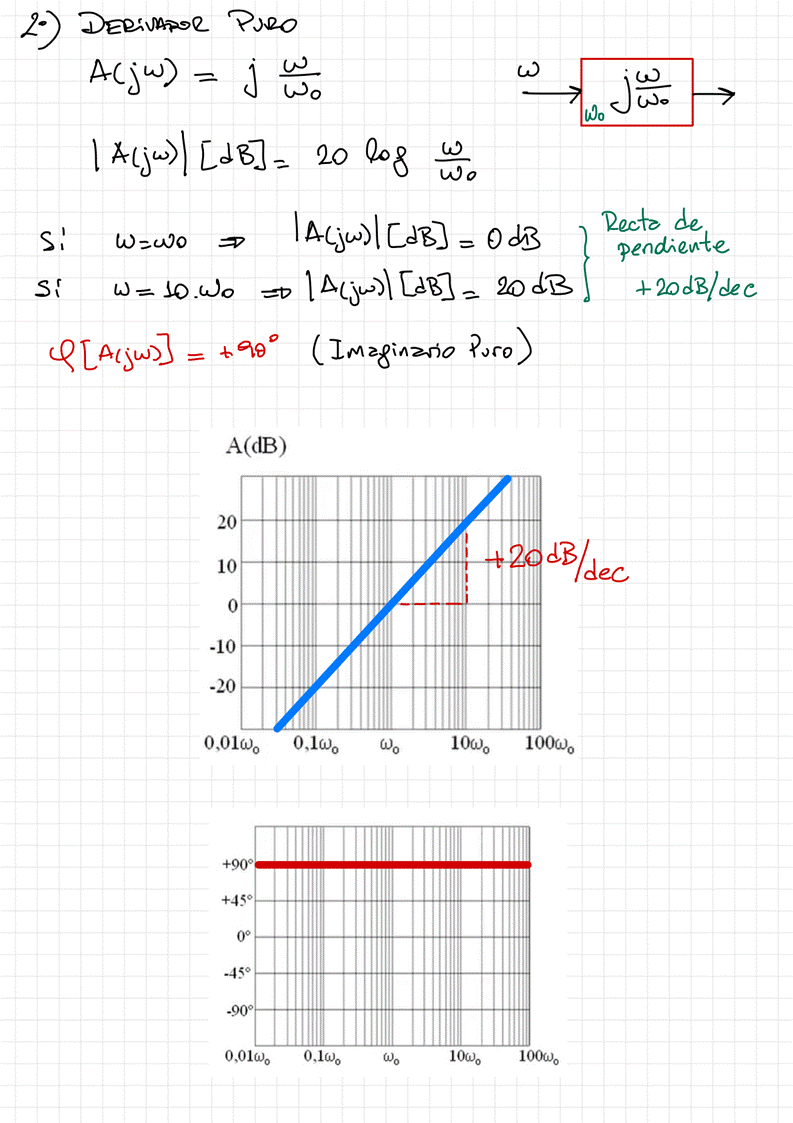

5.2.1 Bode Normalización V2022
lunes, 15 de mayo de 2023
19:45
<<5.2.1 Bode Normalización V2022.pdf>>

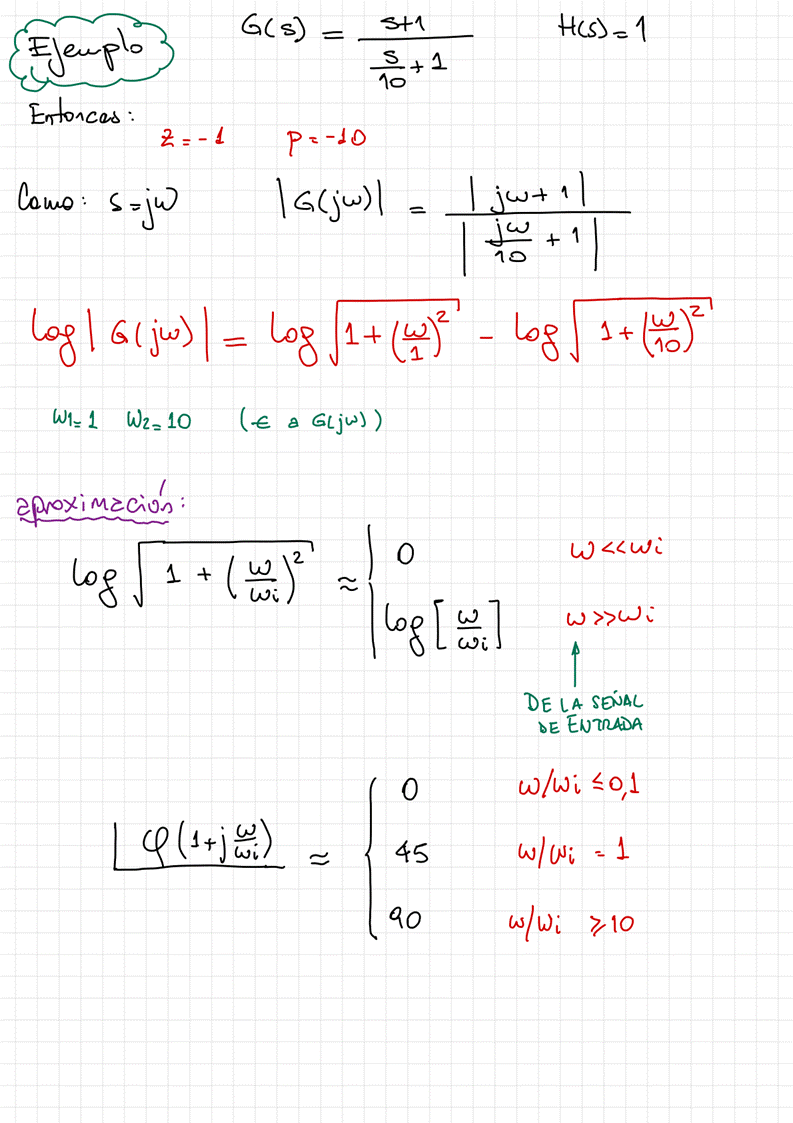

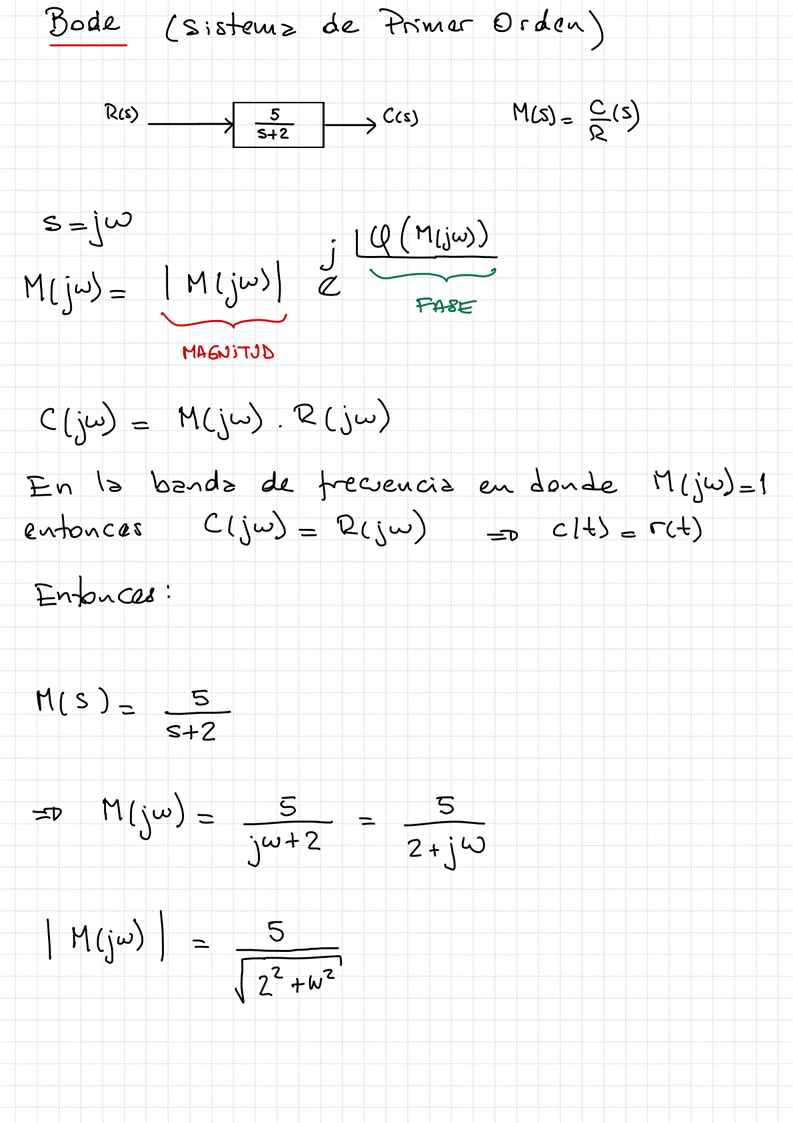

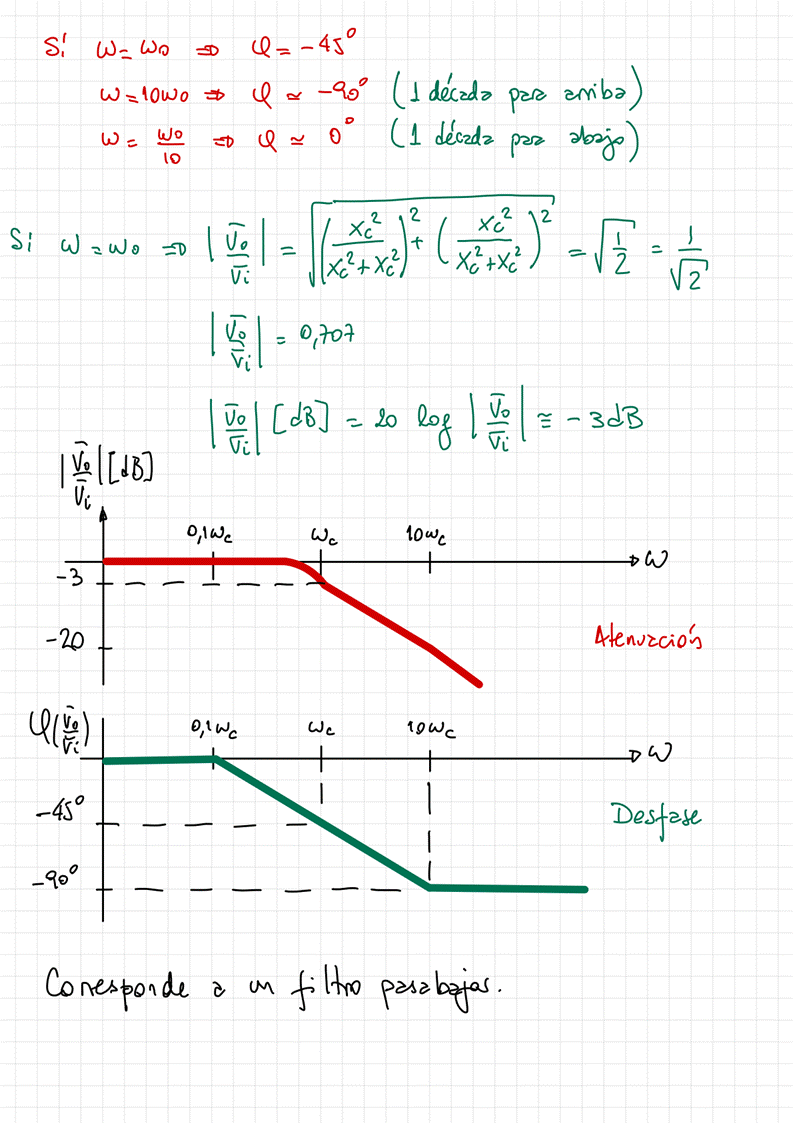

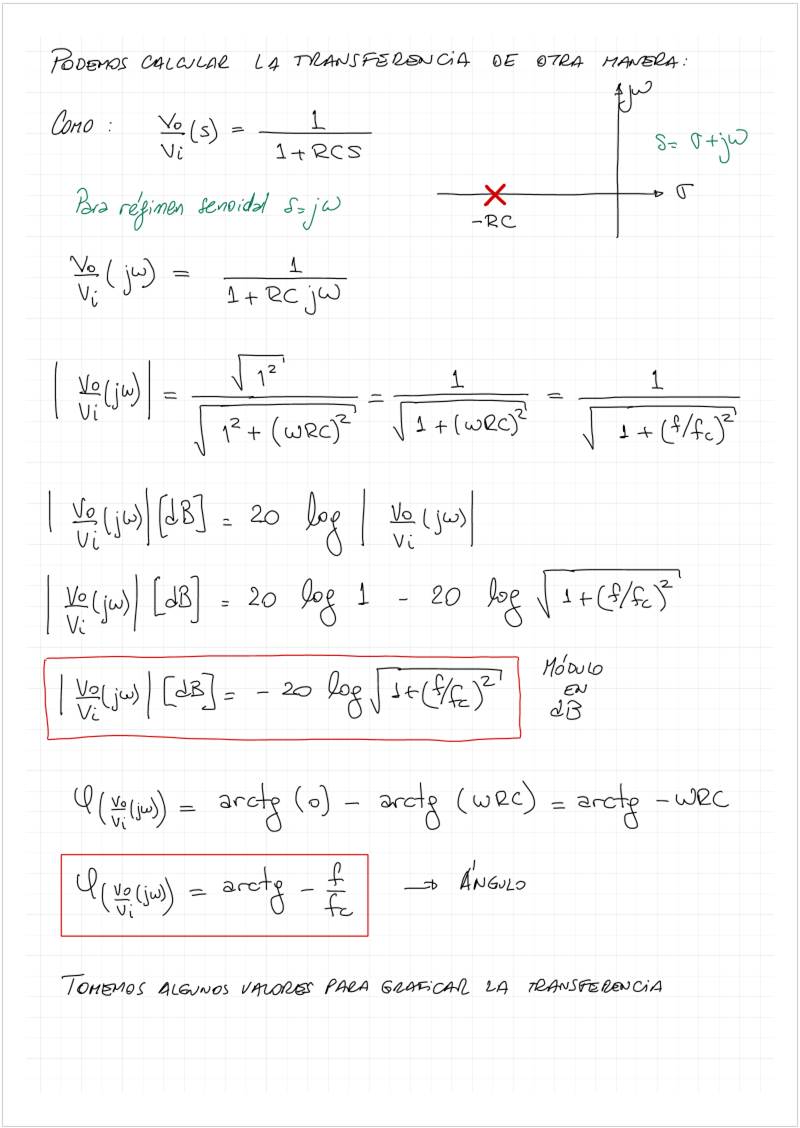

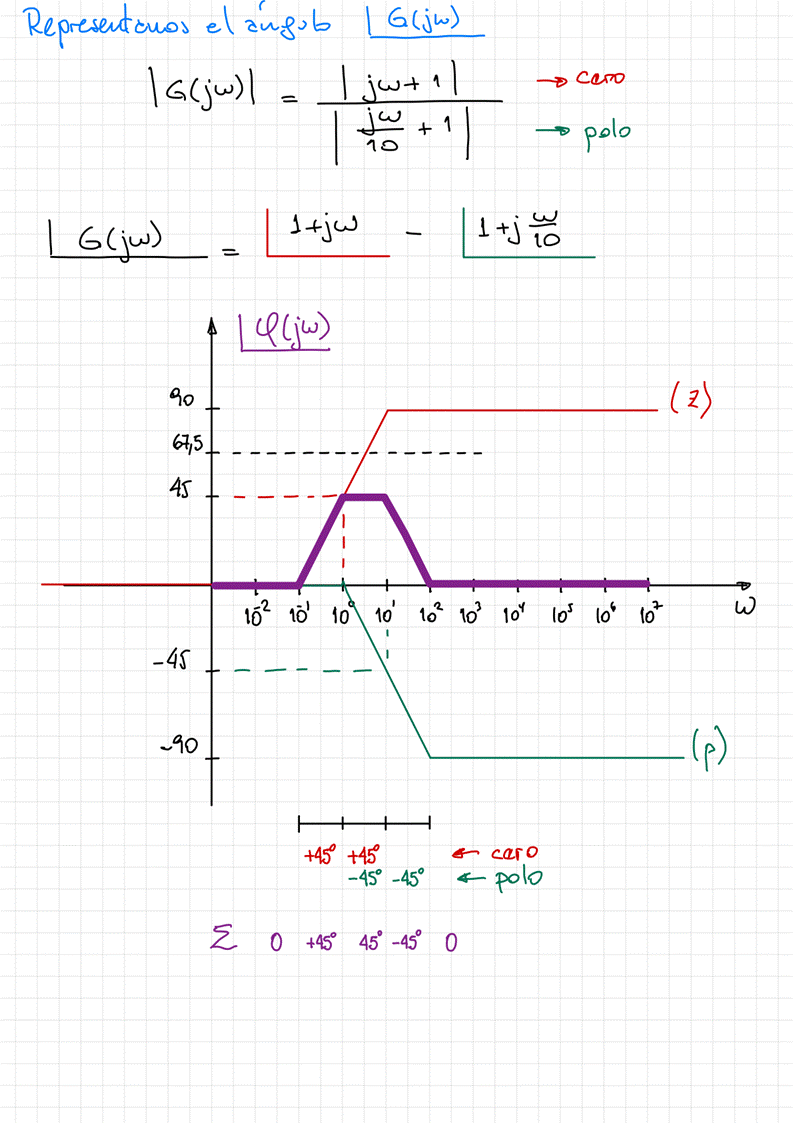

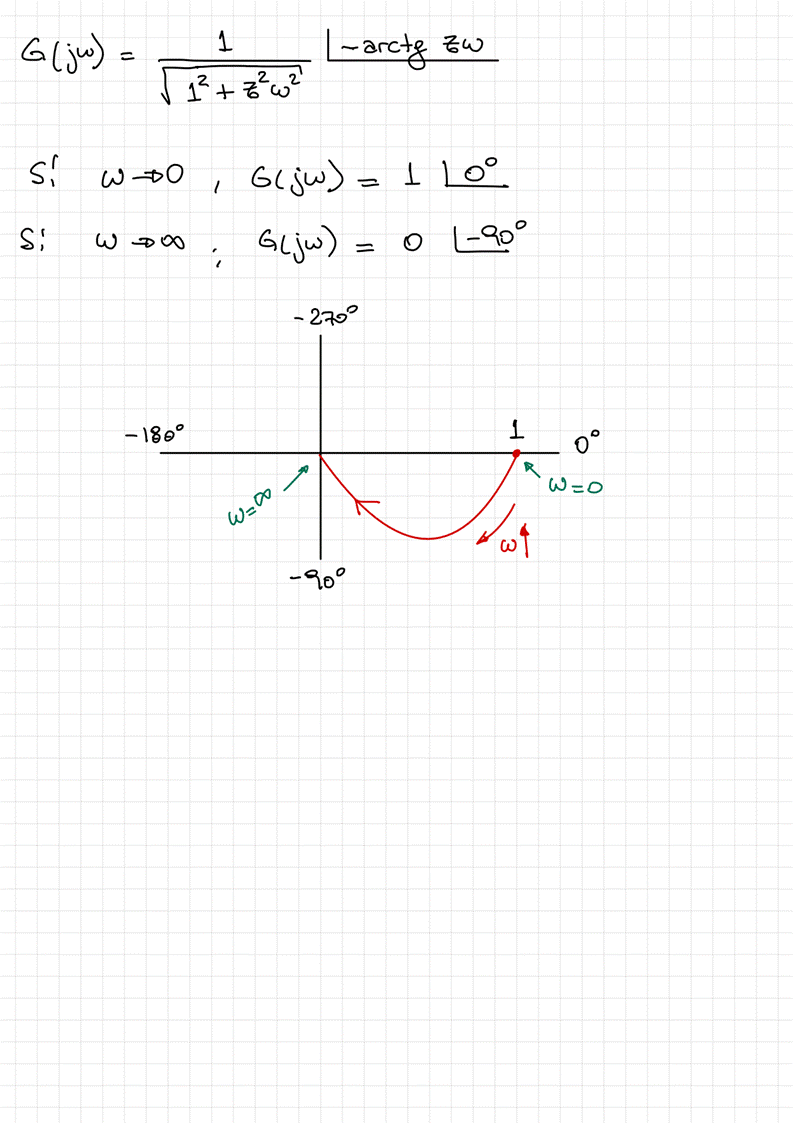

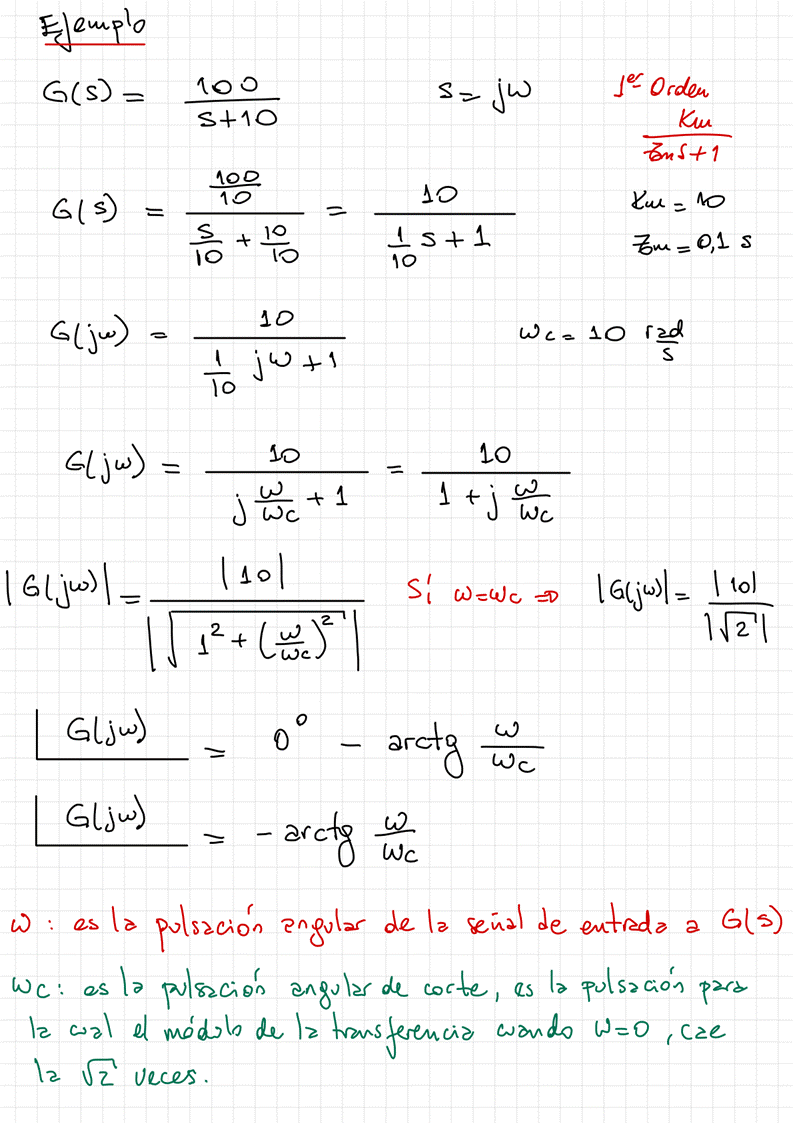

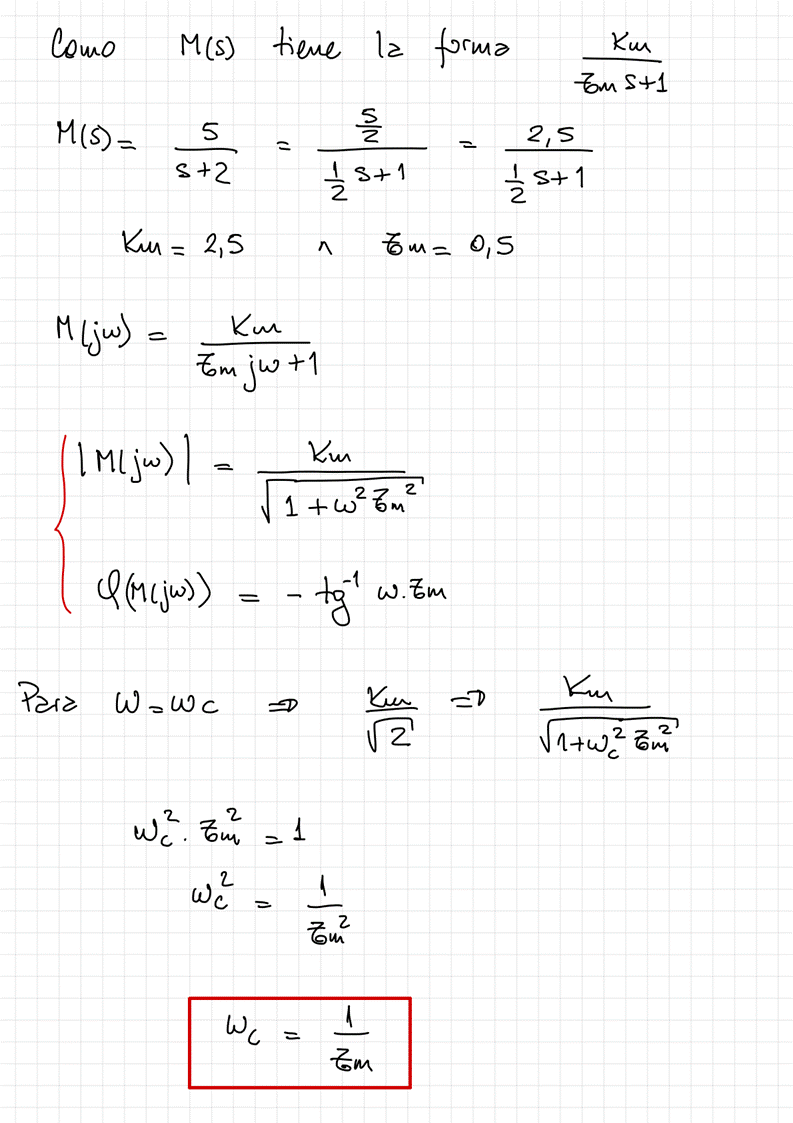

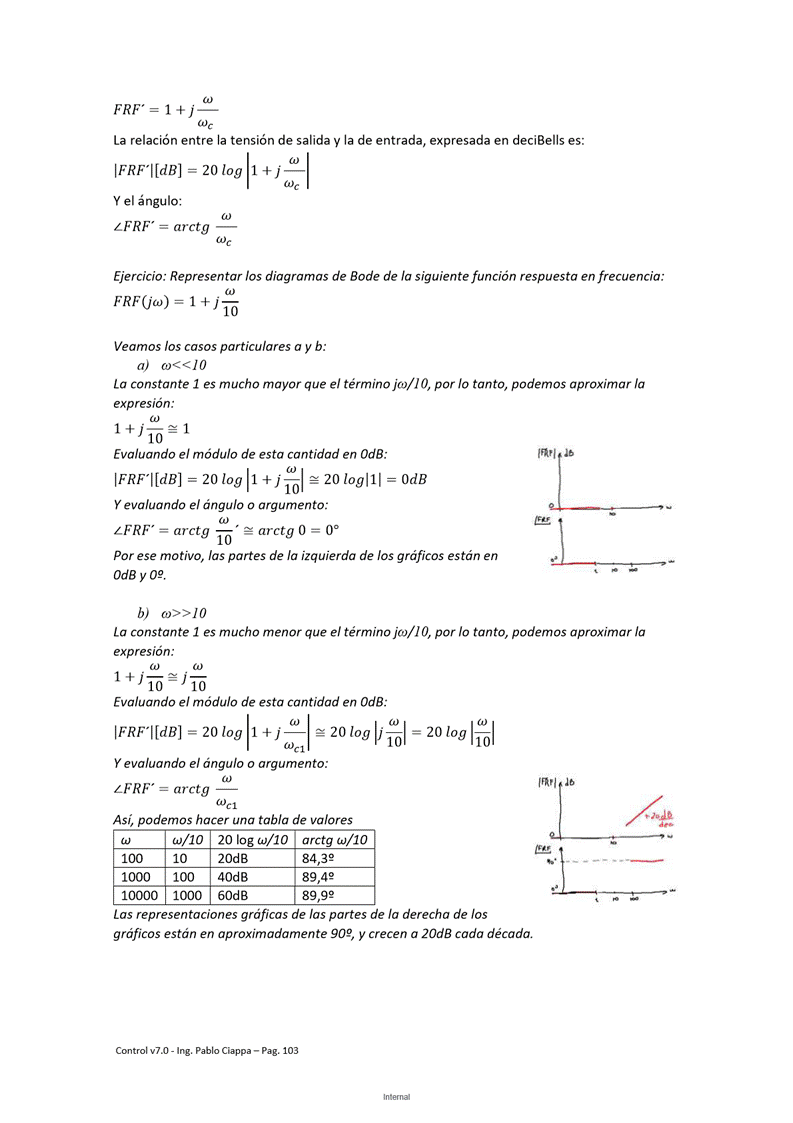

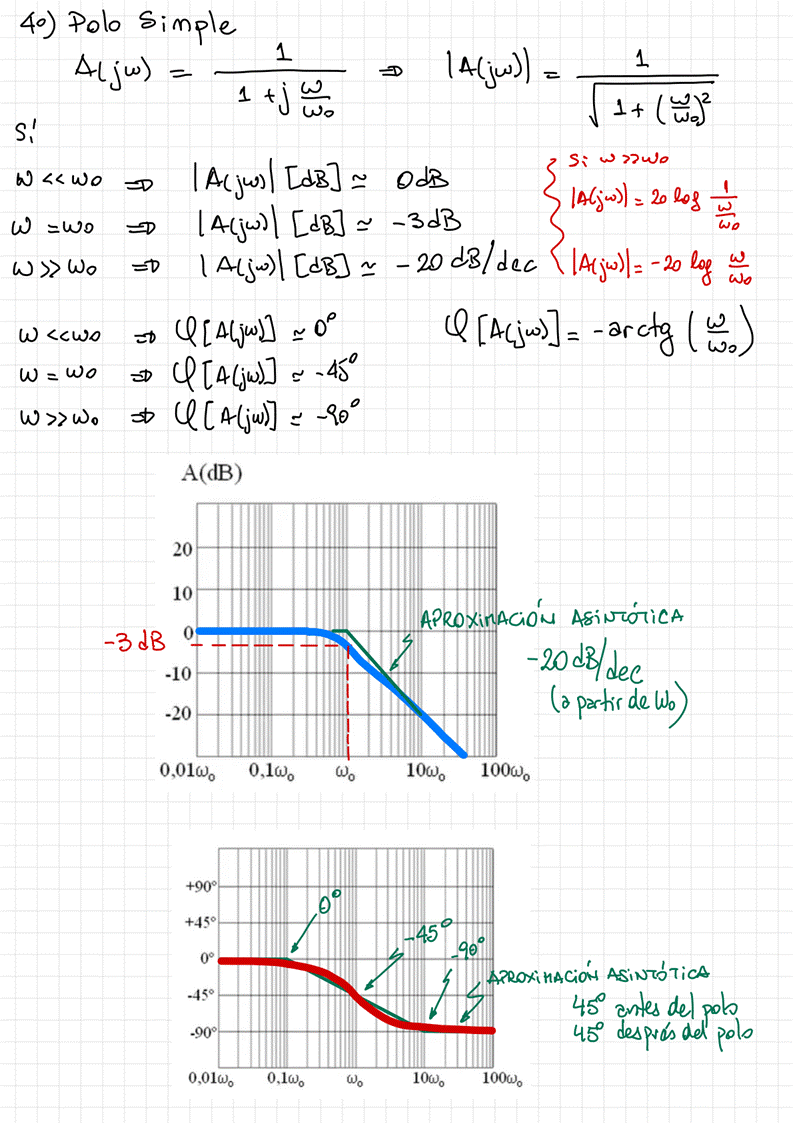

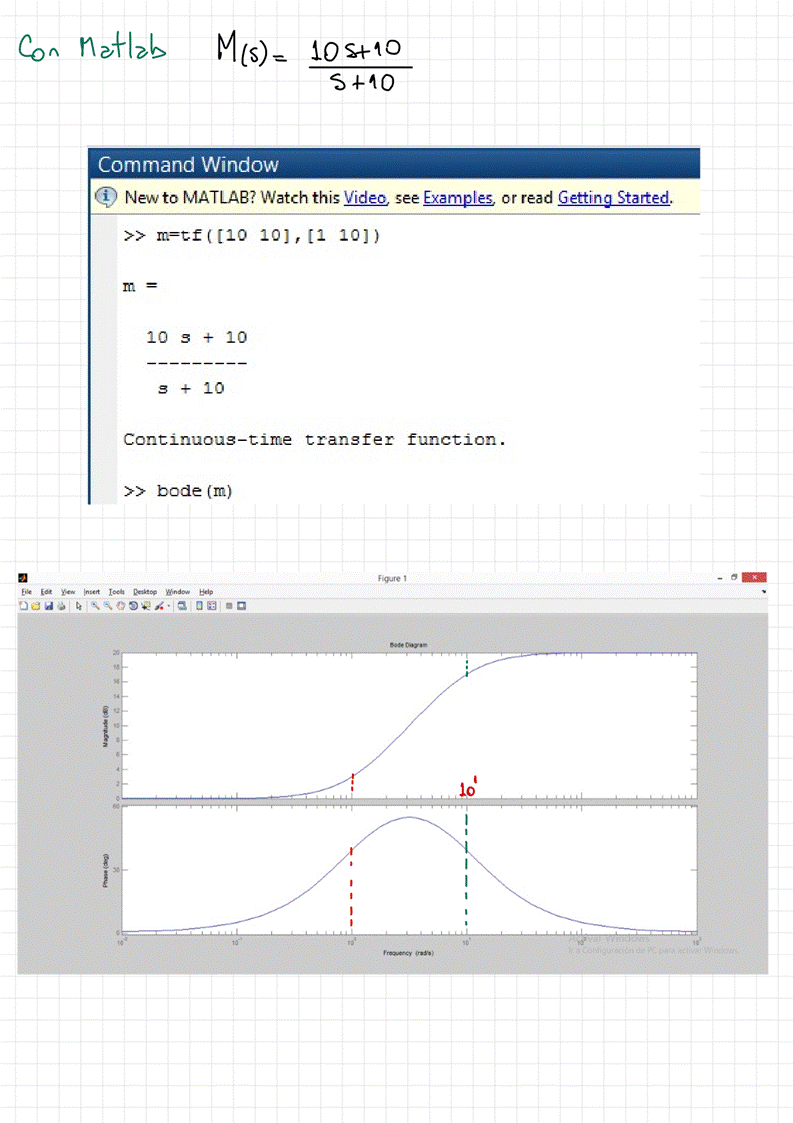

5.2.2 Bode 1er Orden V2022
lunes, 15 de mayo de 2023
19:45
<<5.2.2 Bode 1er Orden V2022.pdf>>

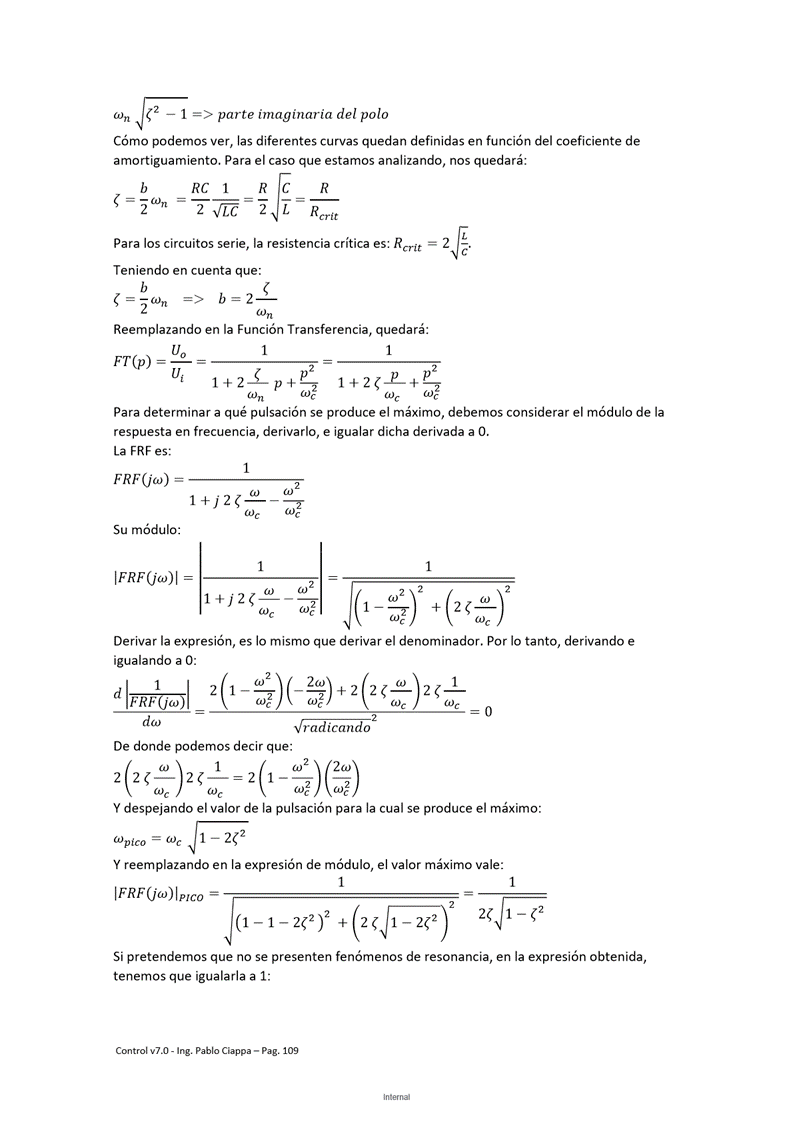

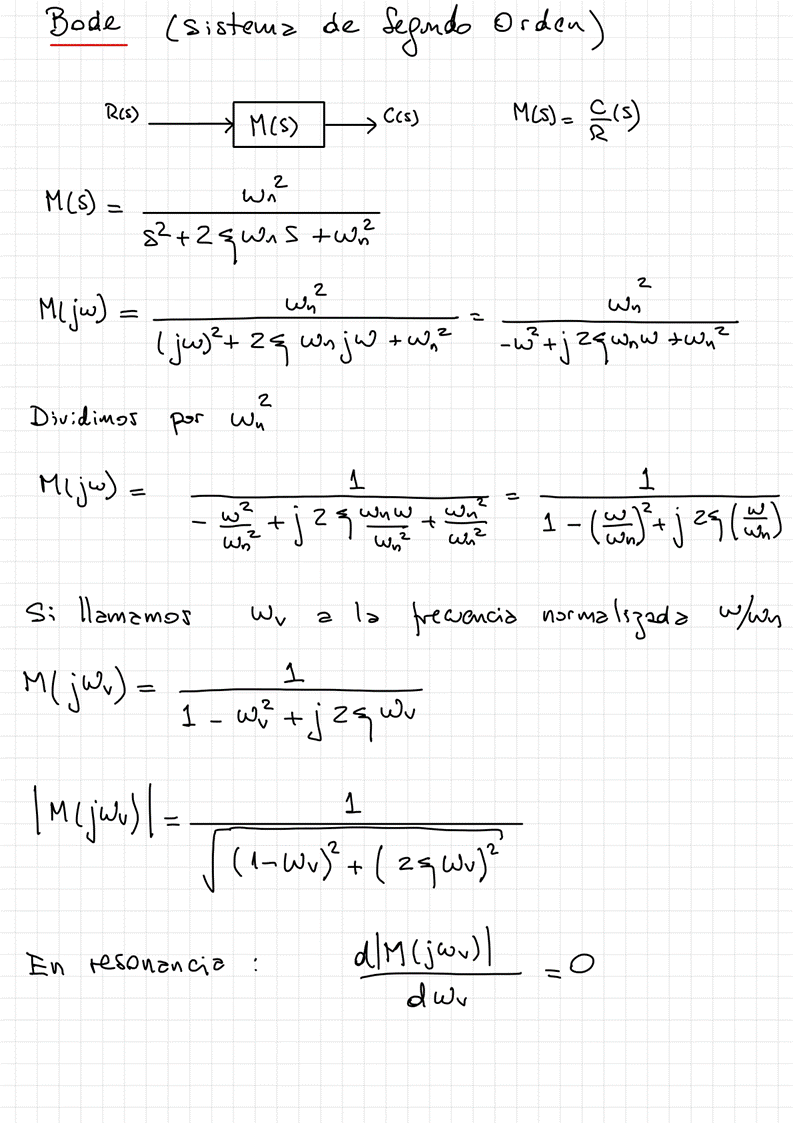

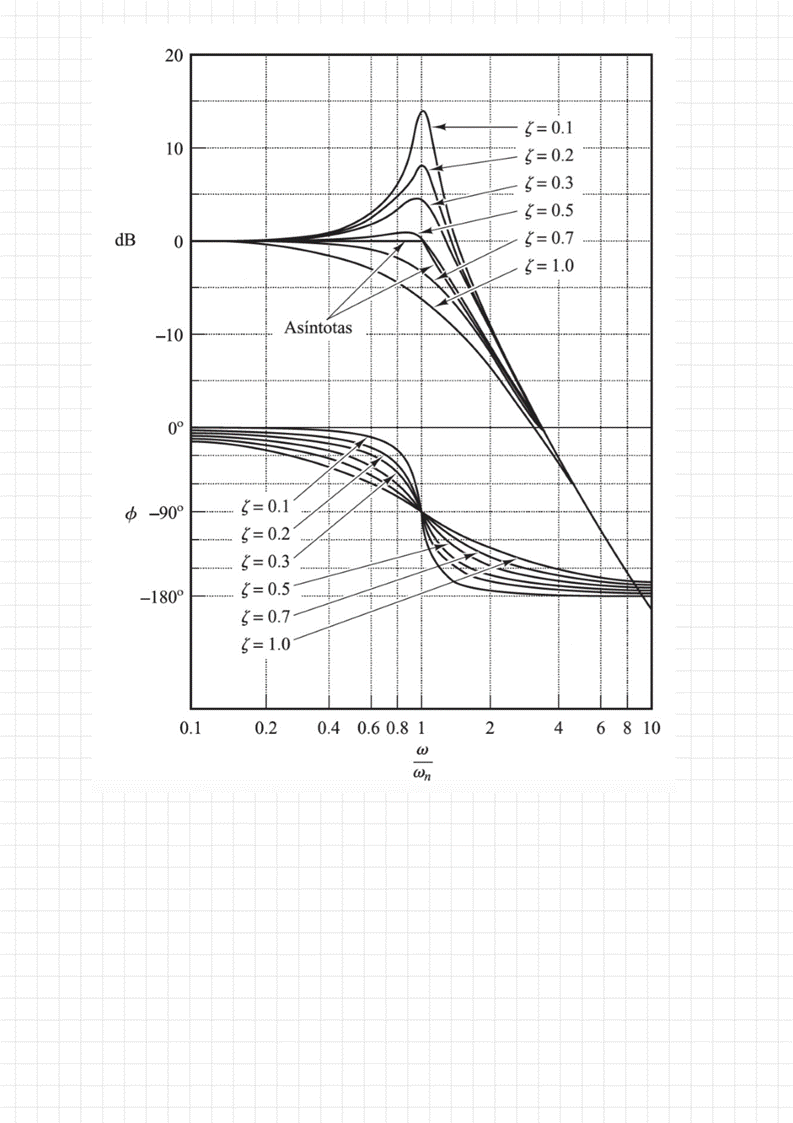

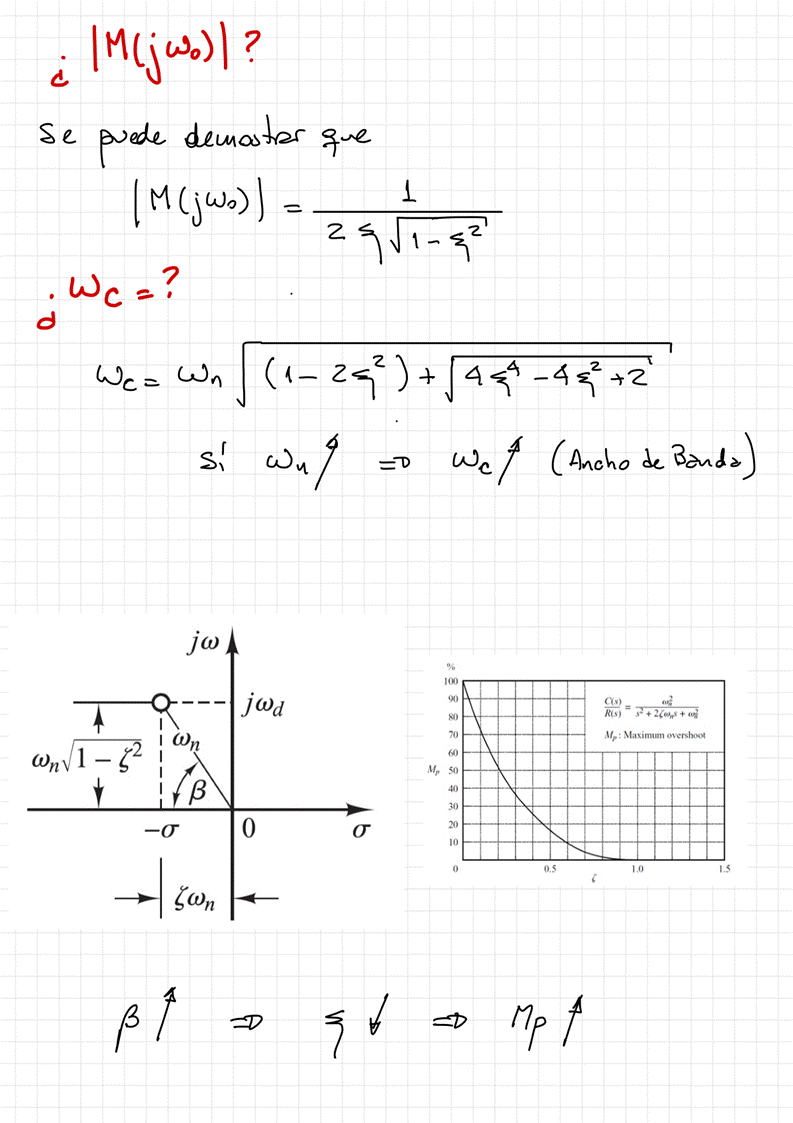

5.2.3 Bode 2do Orden V2022
lunes, 15 de mayo de 2023
19:45
<<5.2.3 Bode 2do Orden V2022.pdf>>

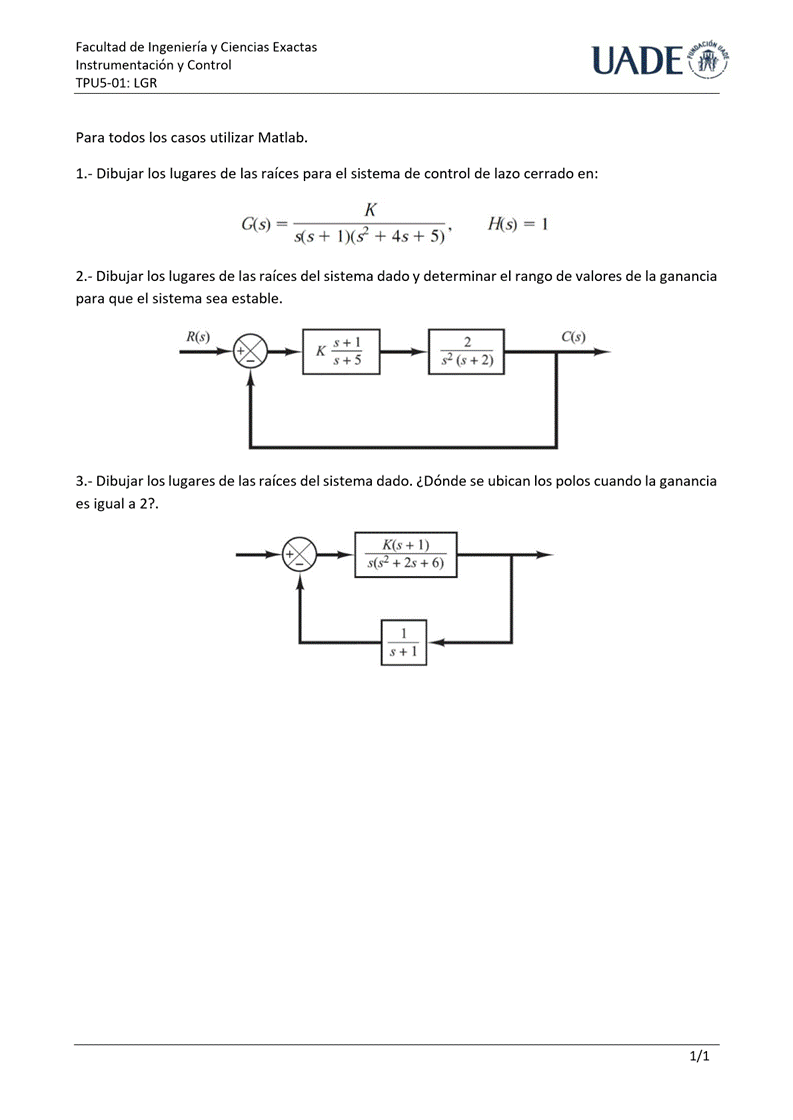

TP U5
lunes, 15 de mayo de 2023
19:45
<<TPU5-01 V2023.pdf>>
Unidad 6
lunes, 15 de mayo de 2023
19:42

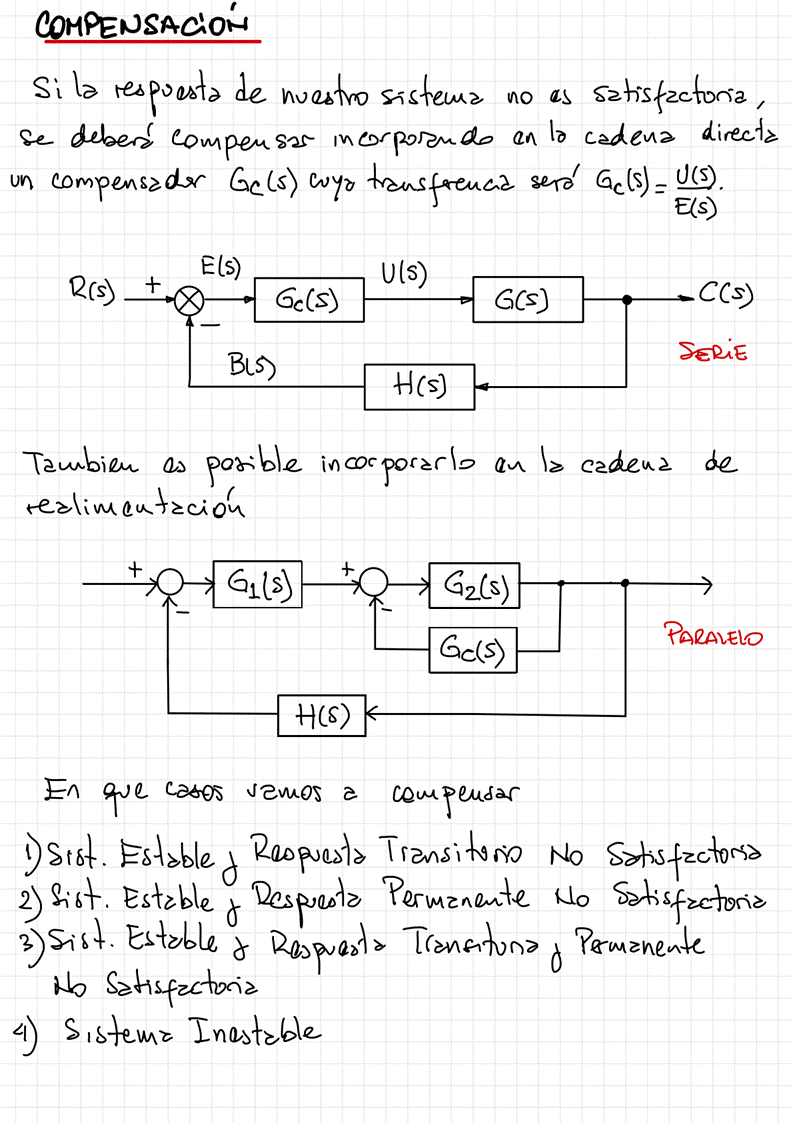

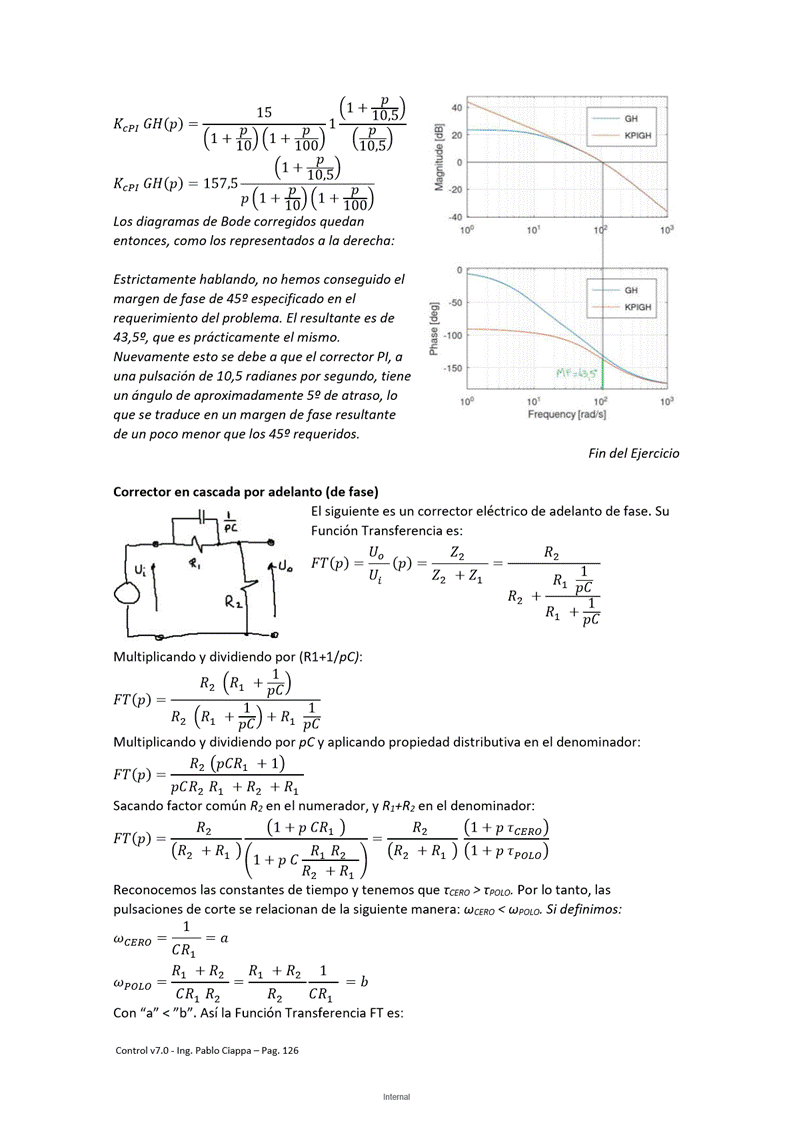

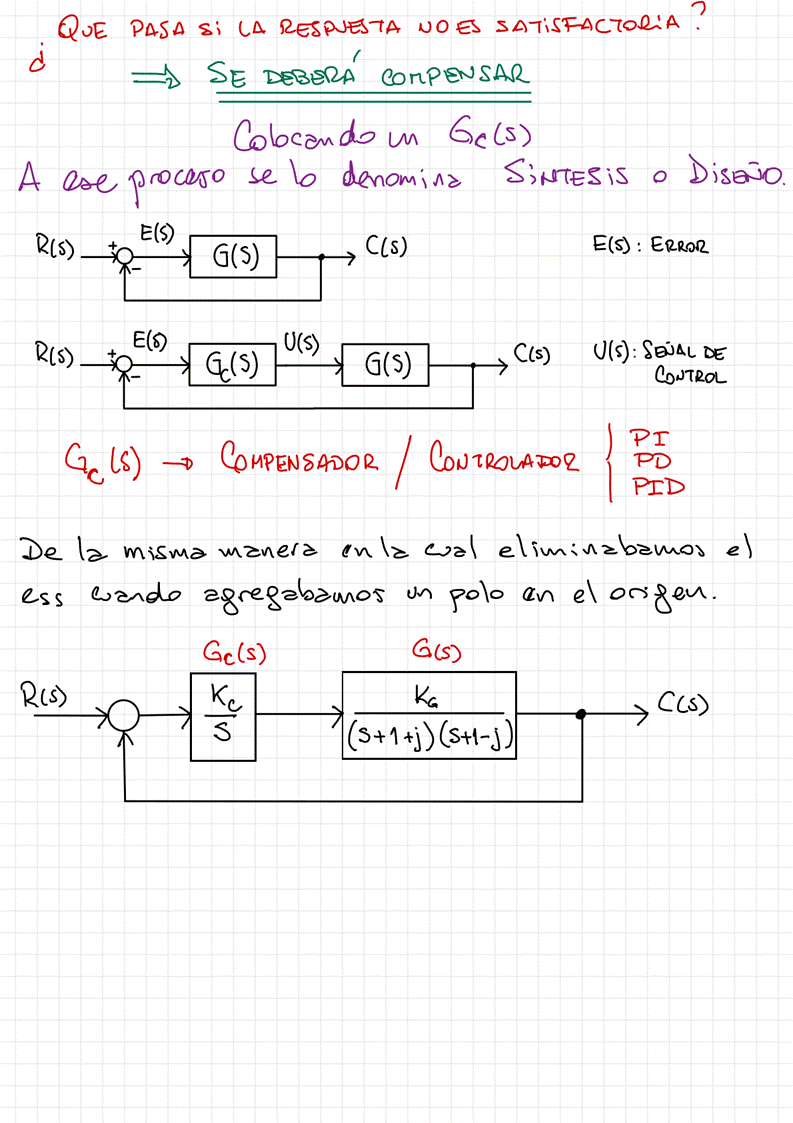

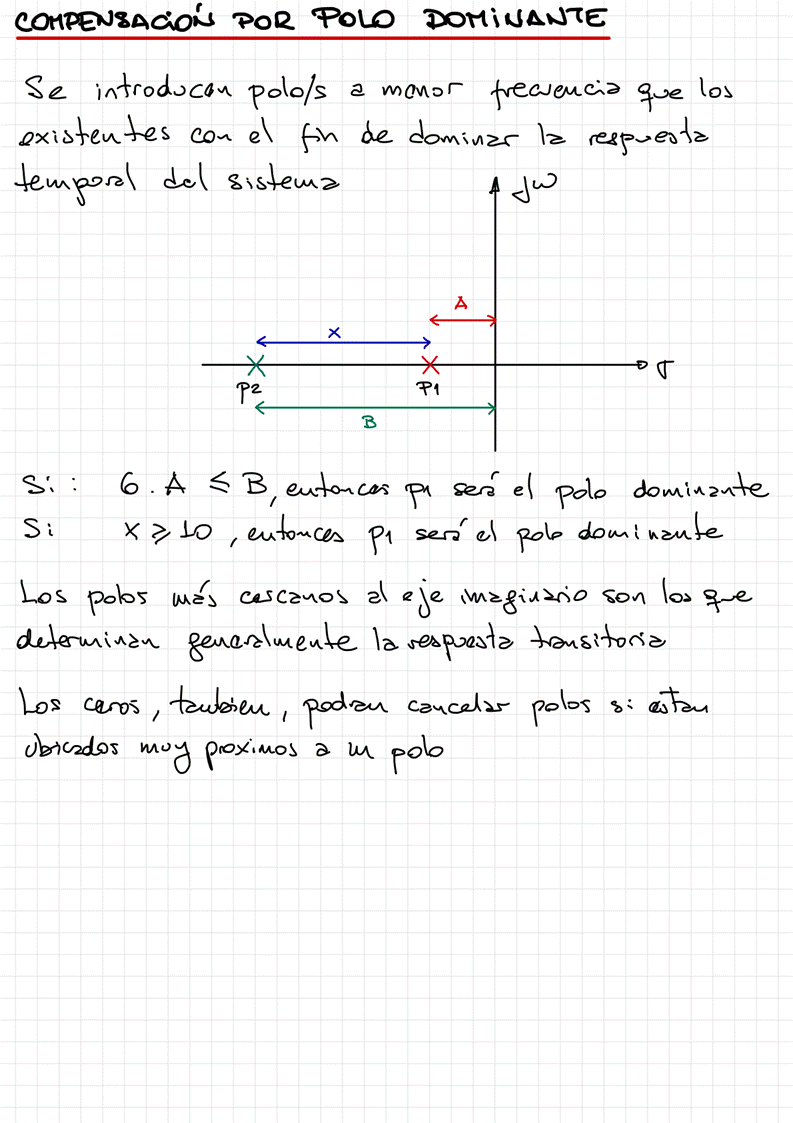

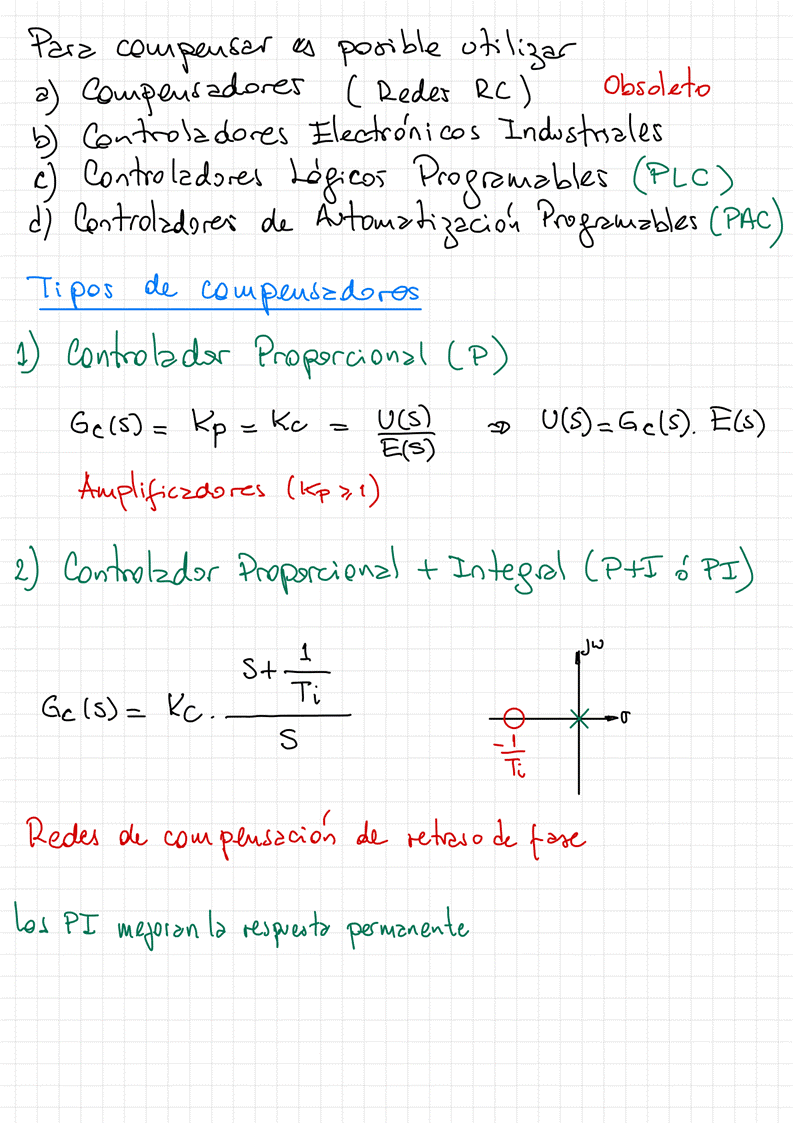

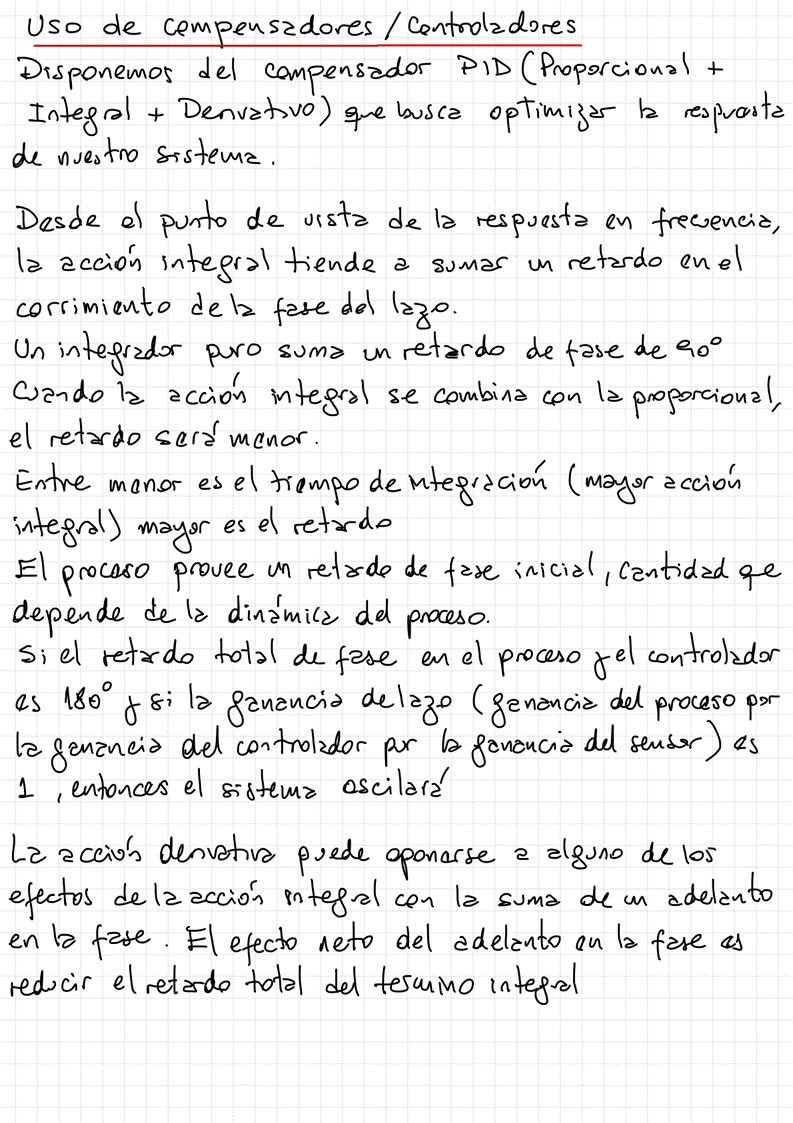

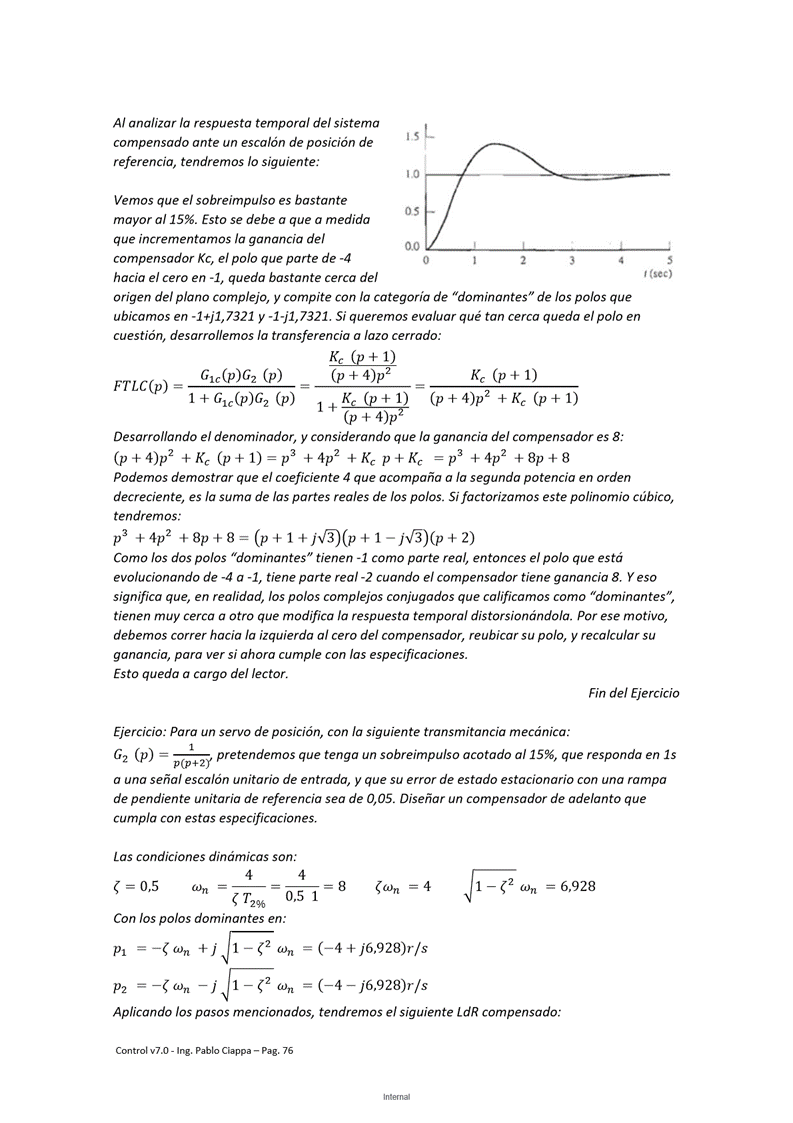

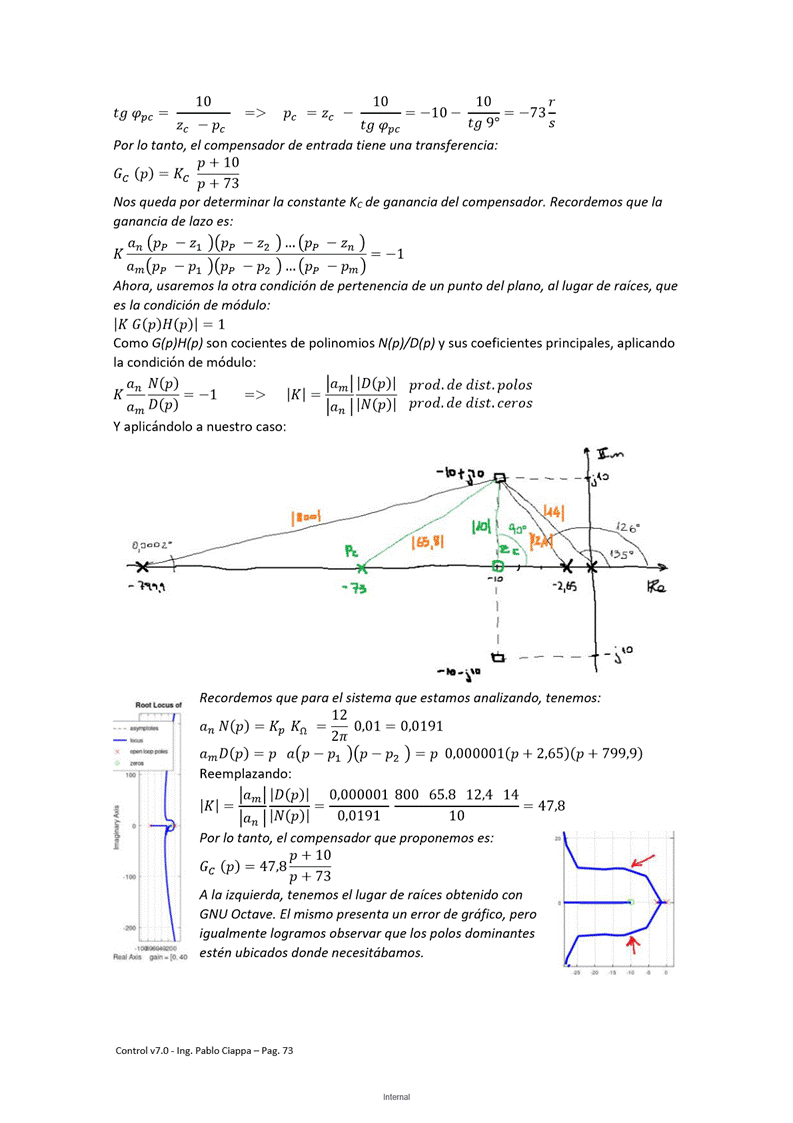

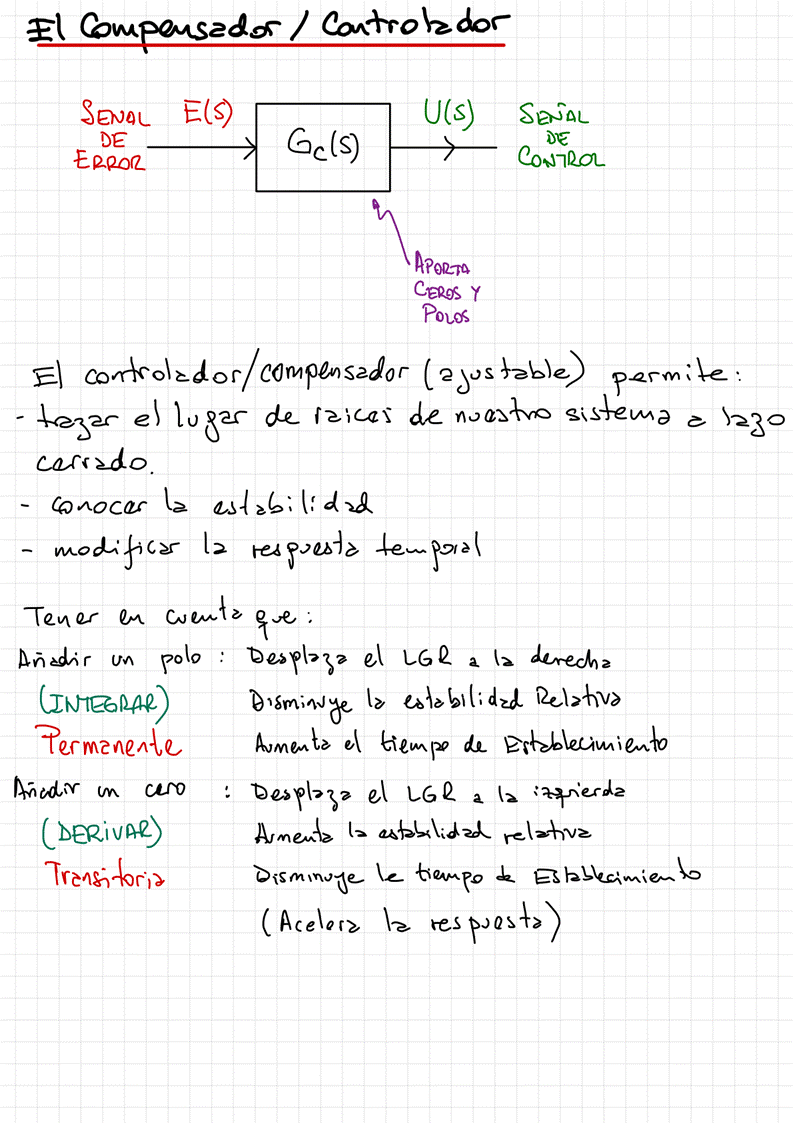

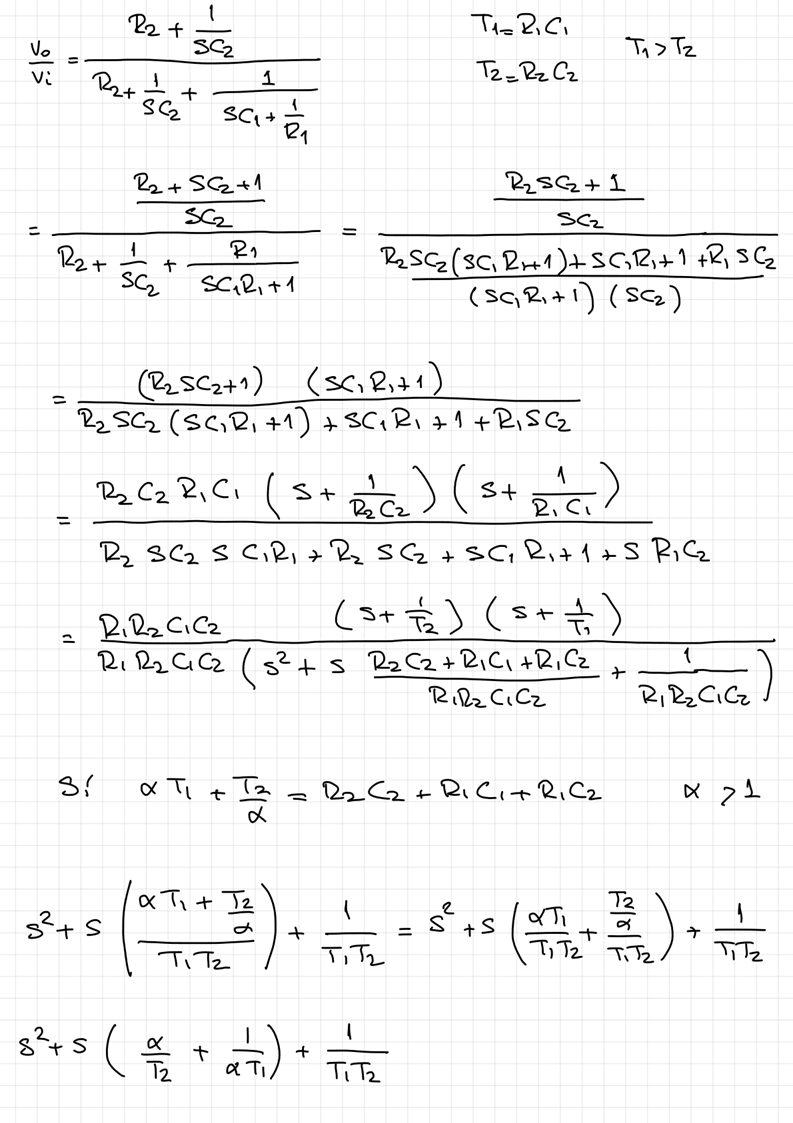

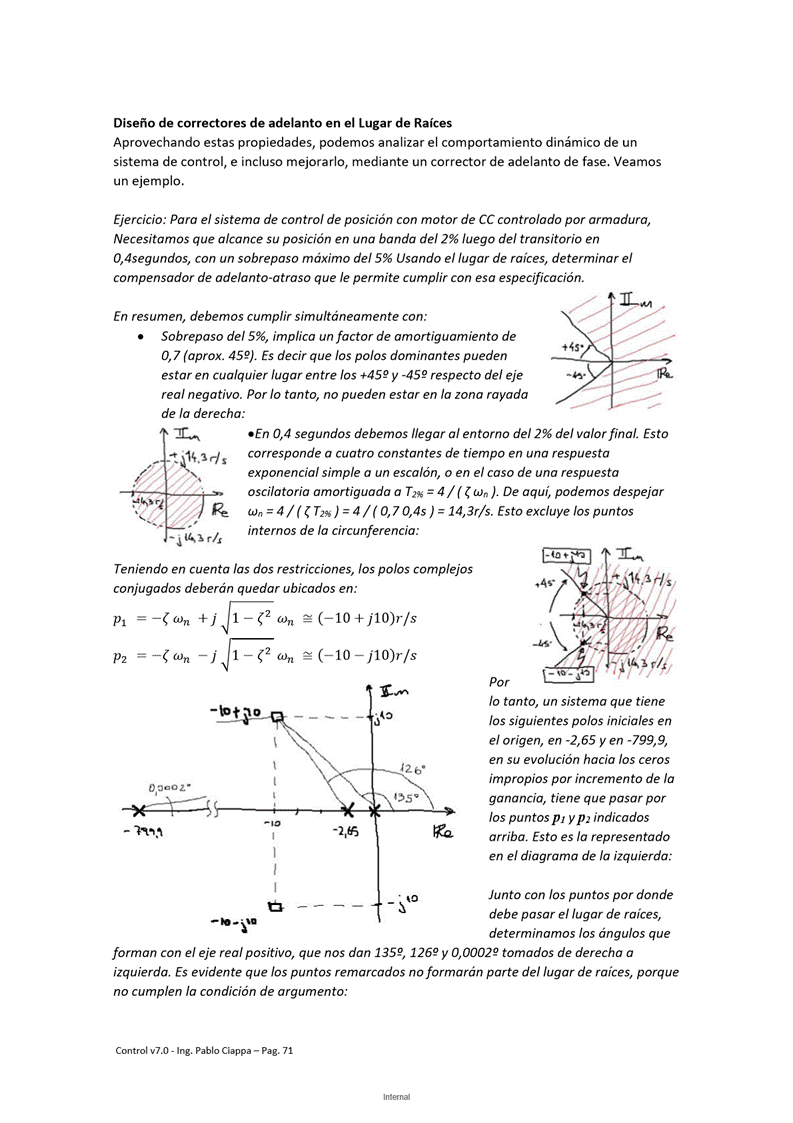

6.0.0 Compensa V2022
lunes, 15 de mayo de 2023
19:46
<<6.0.0 Compensa V2022.pdf>>

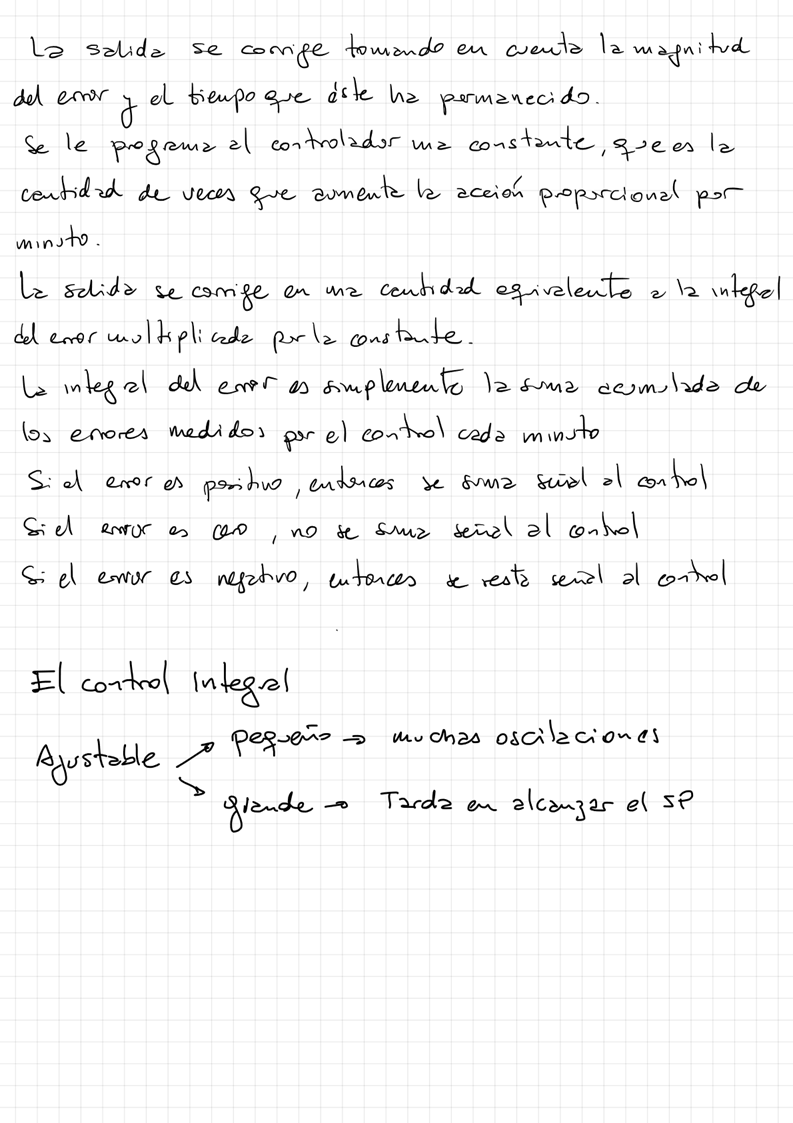

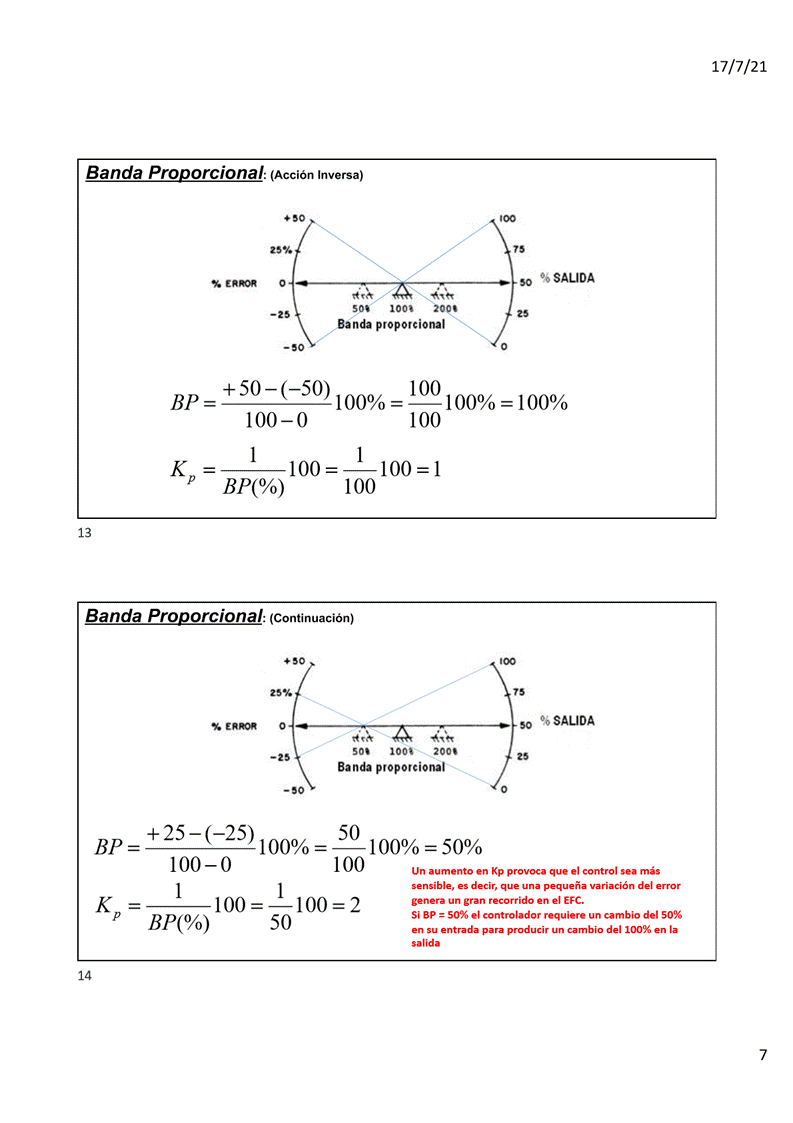

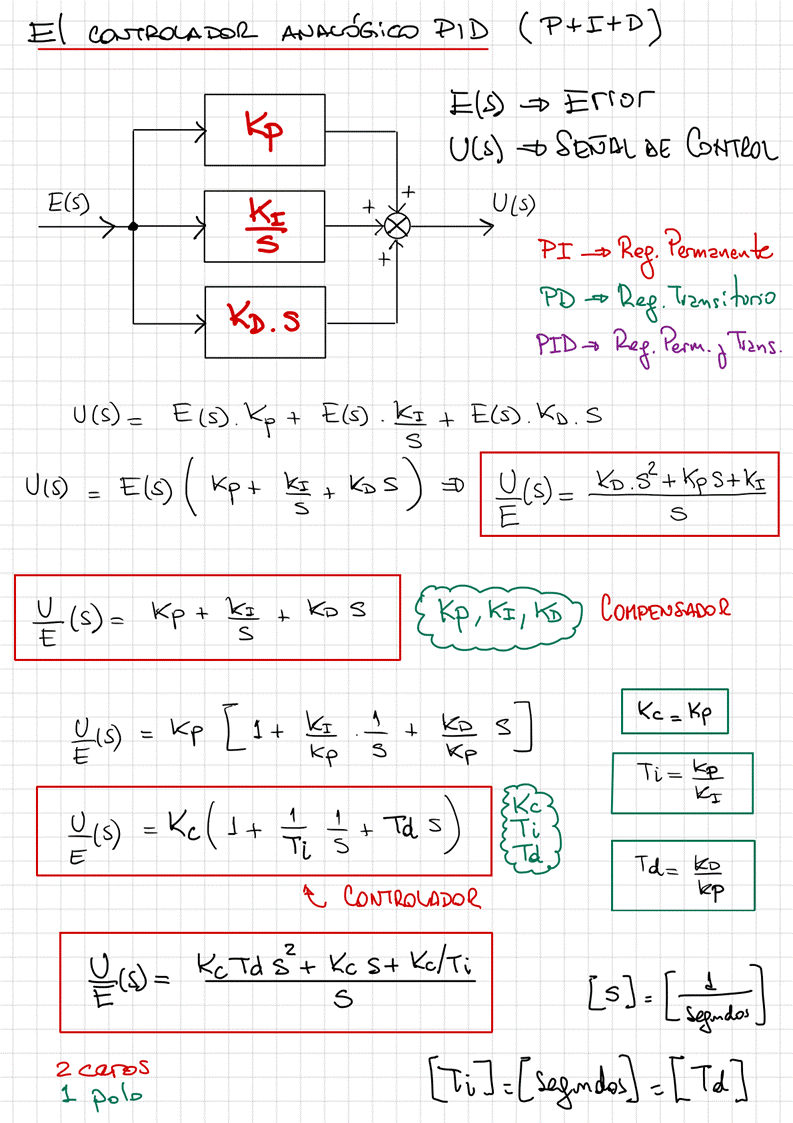

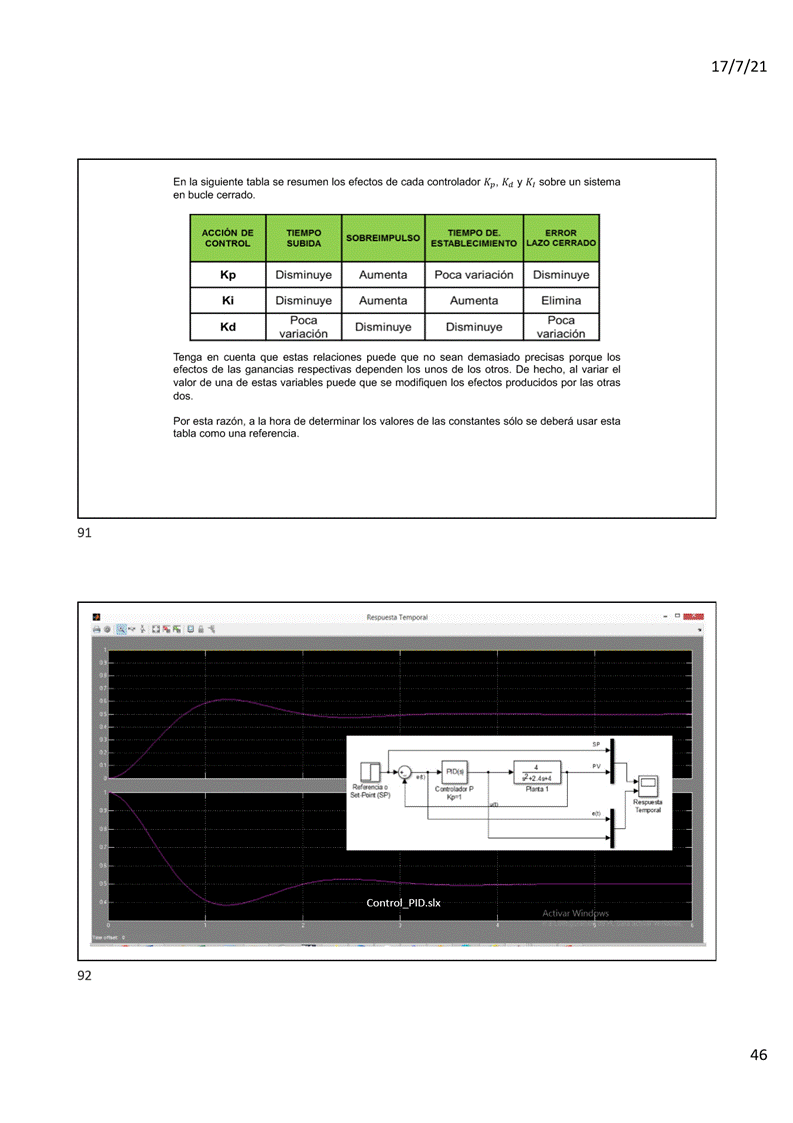

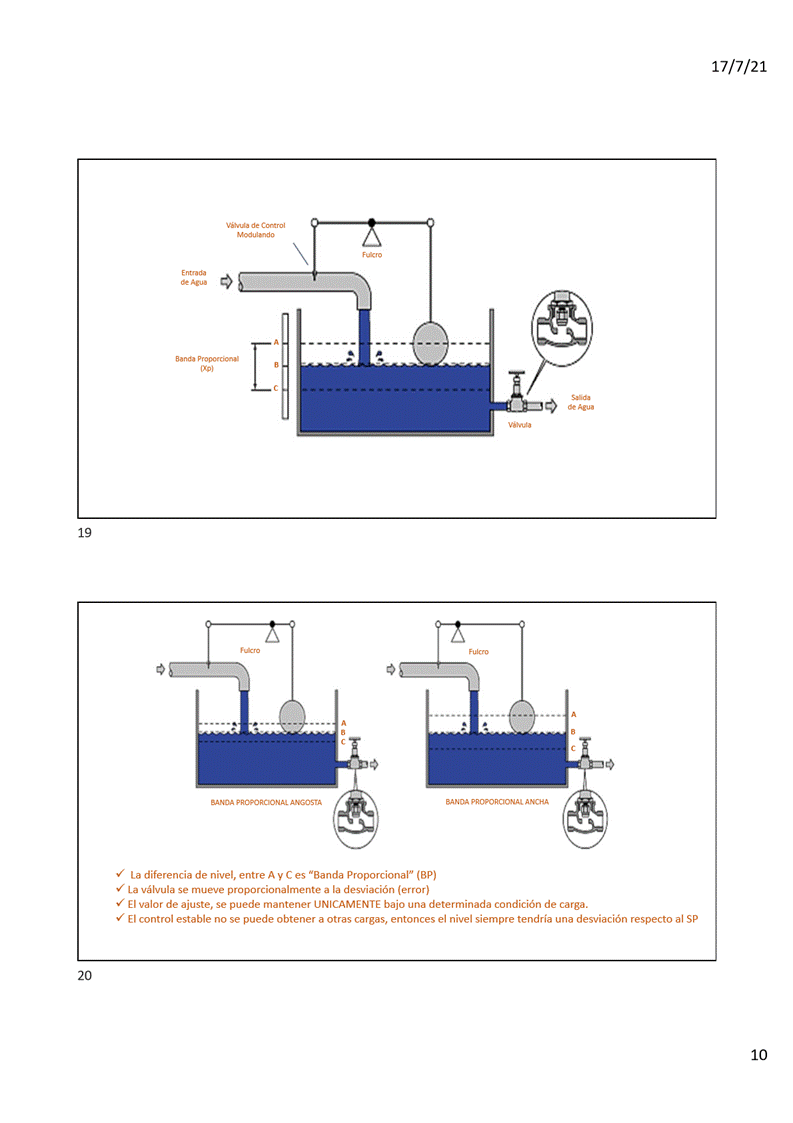

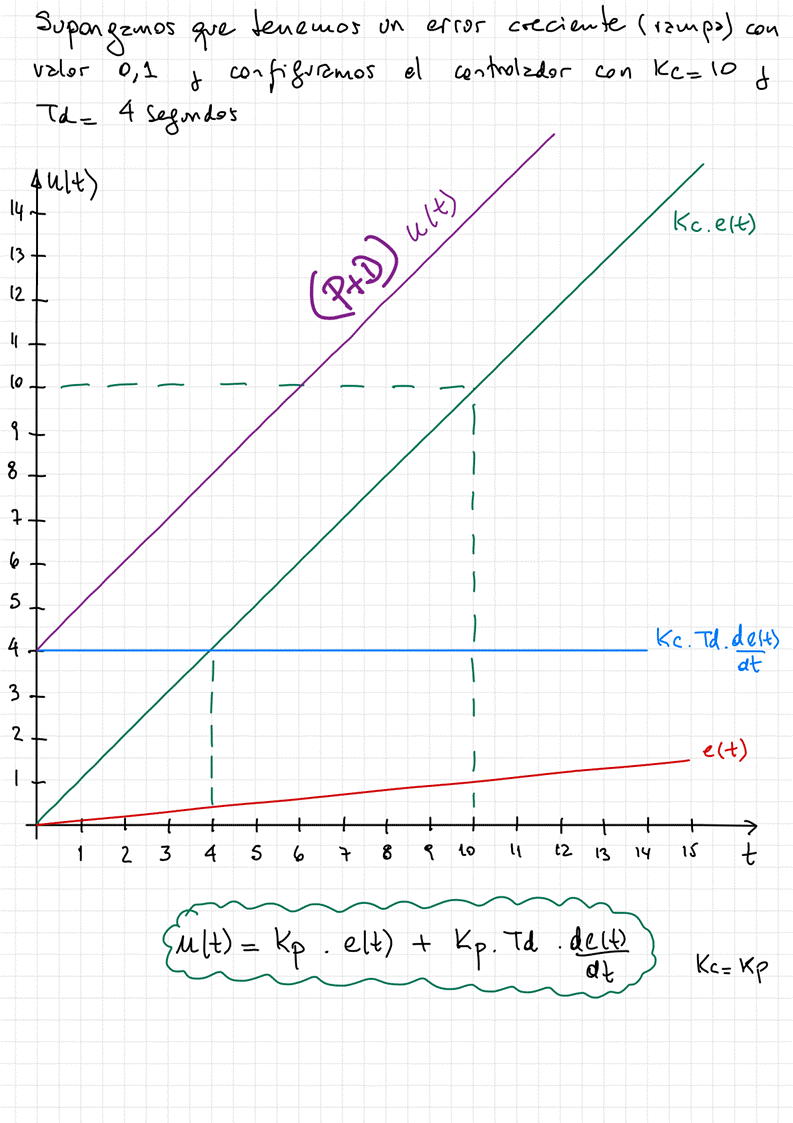

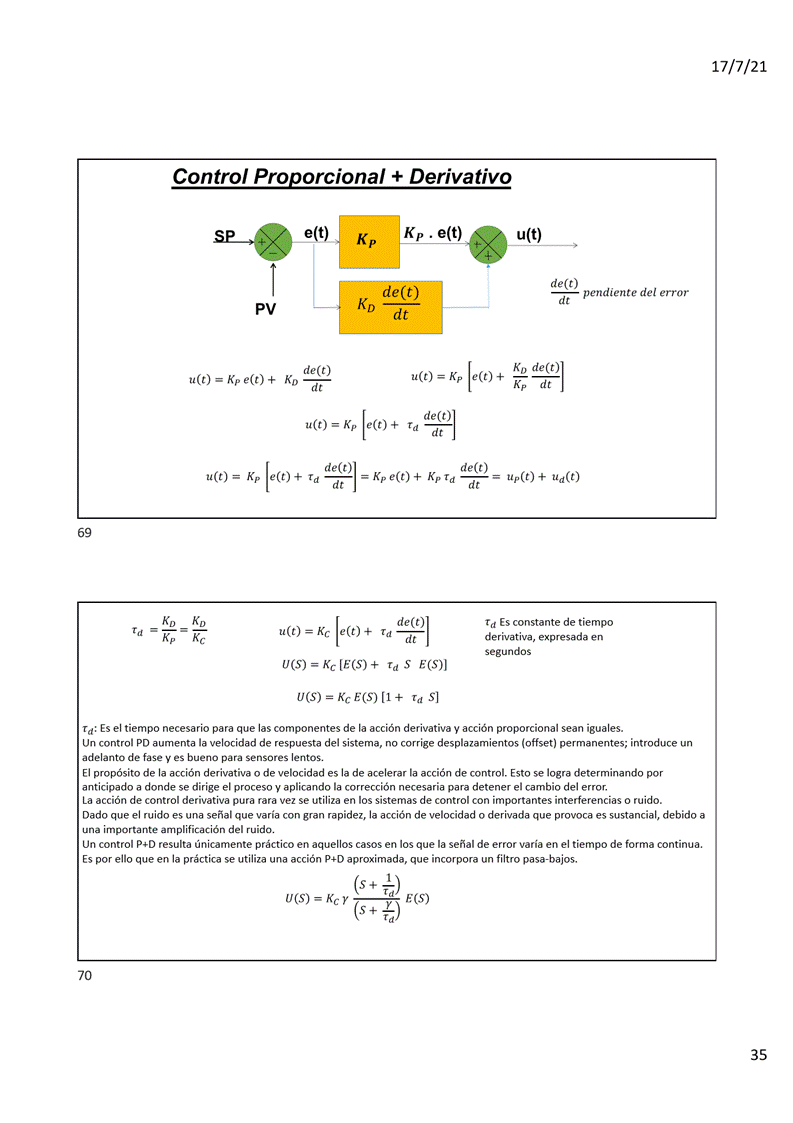

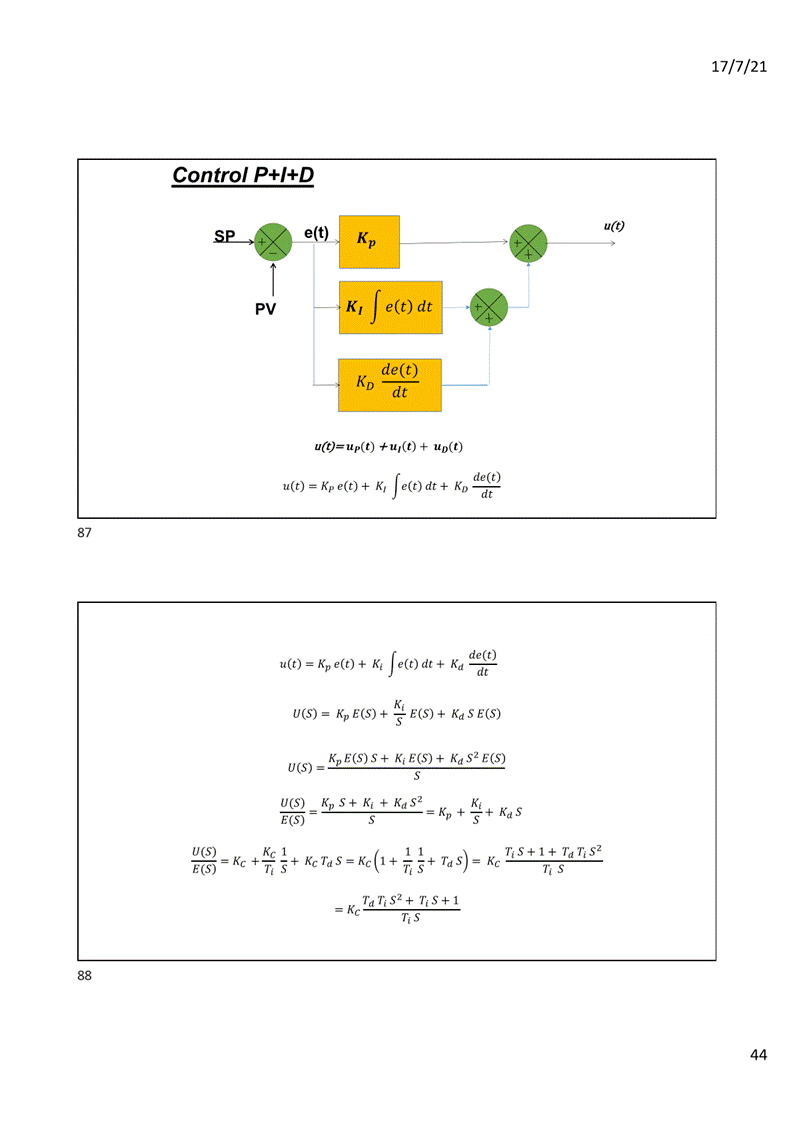

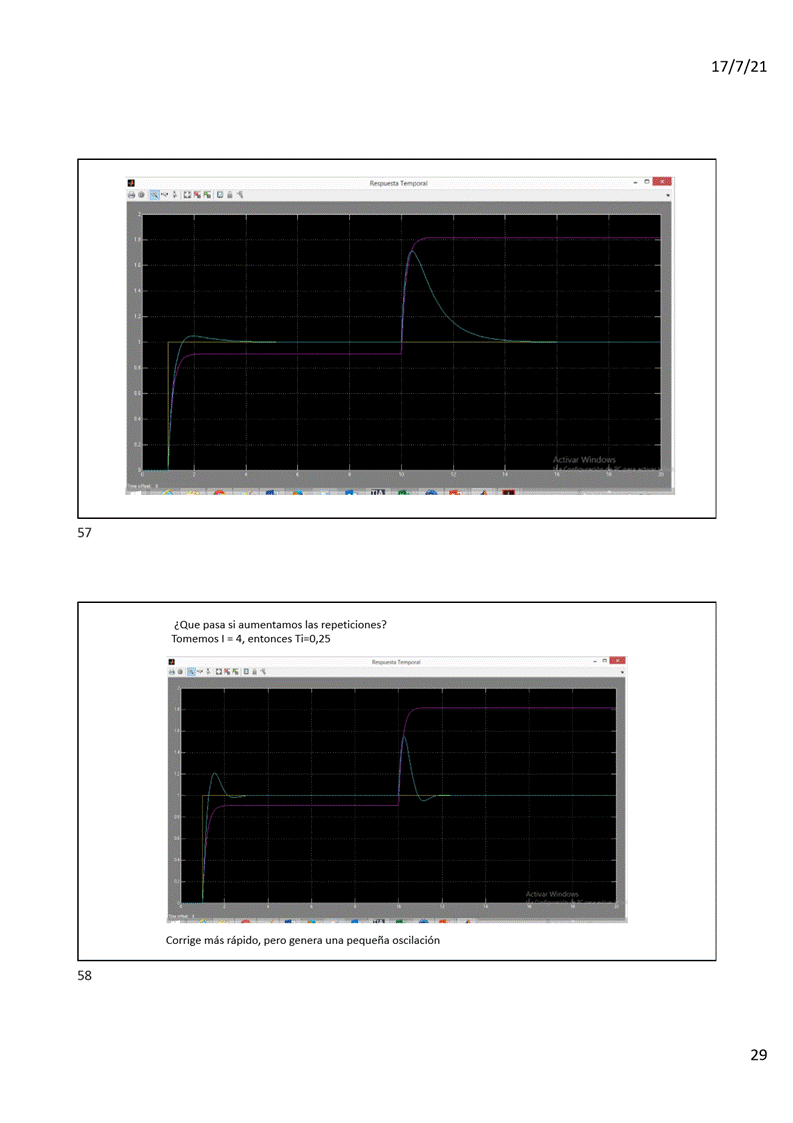

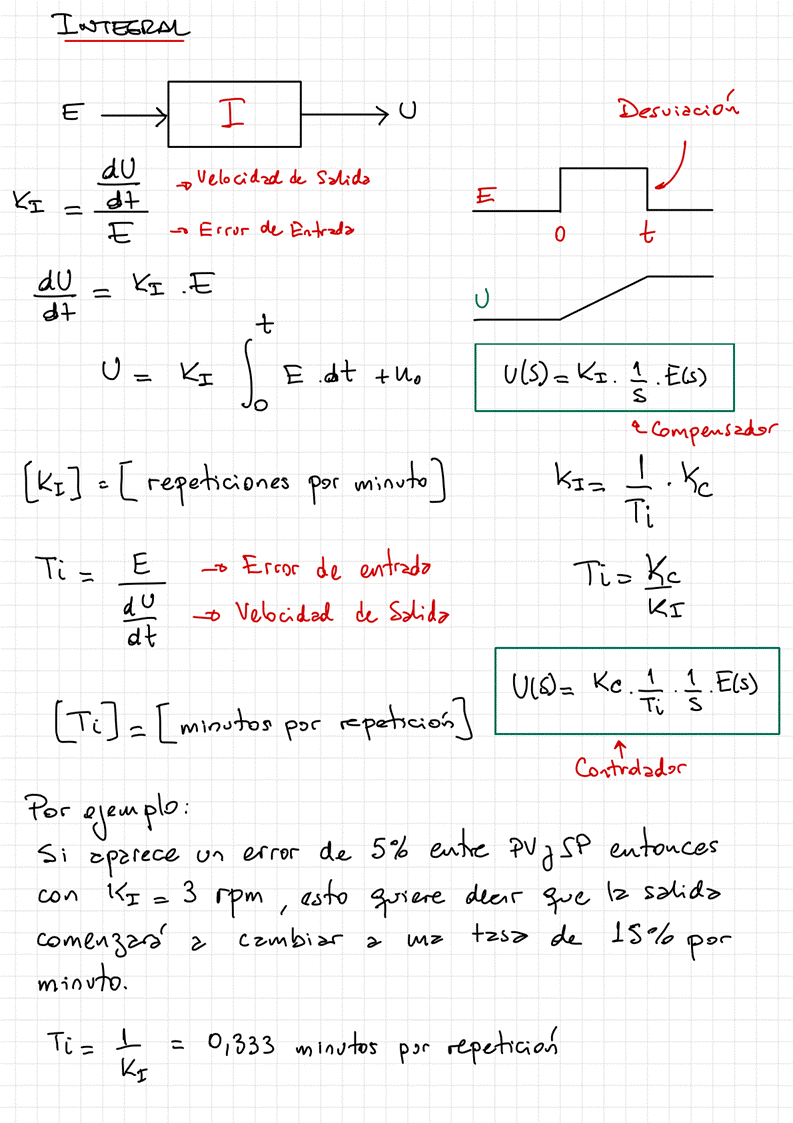

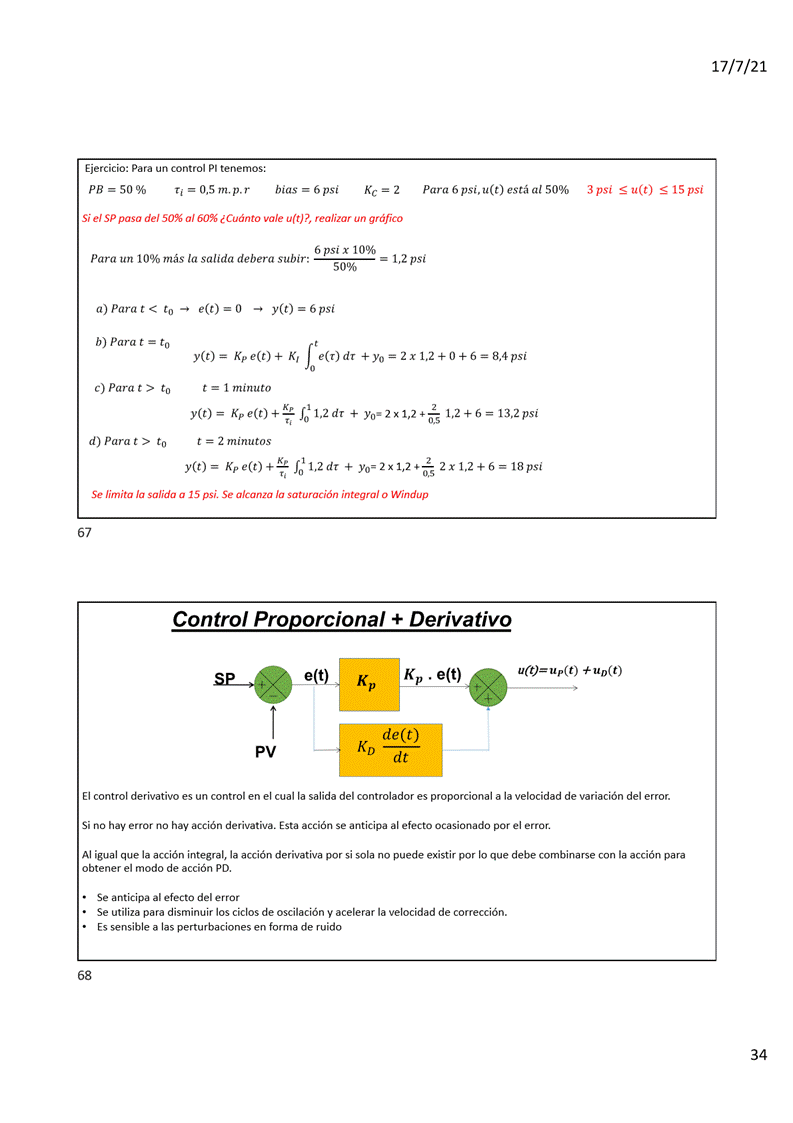

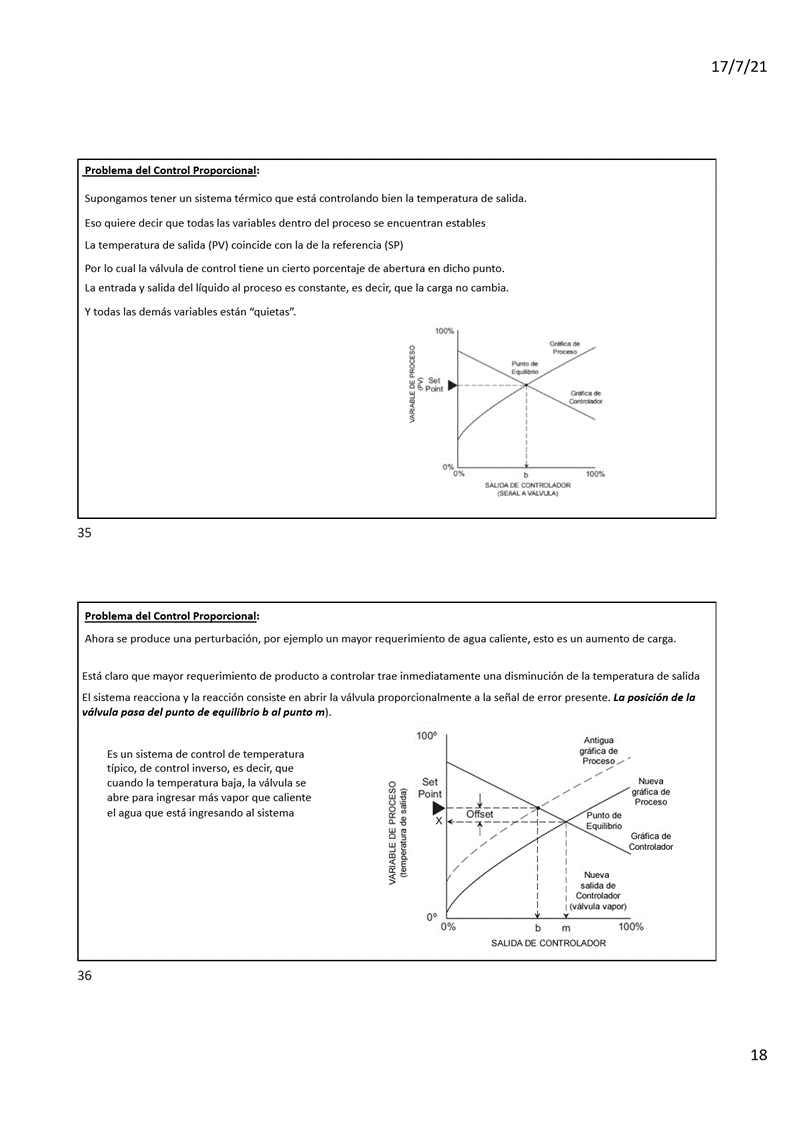

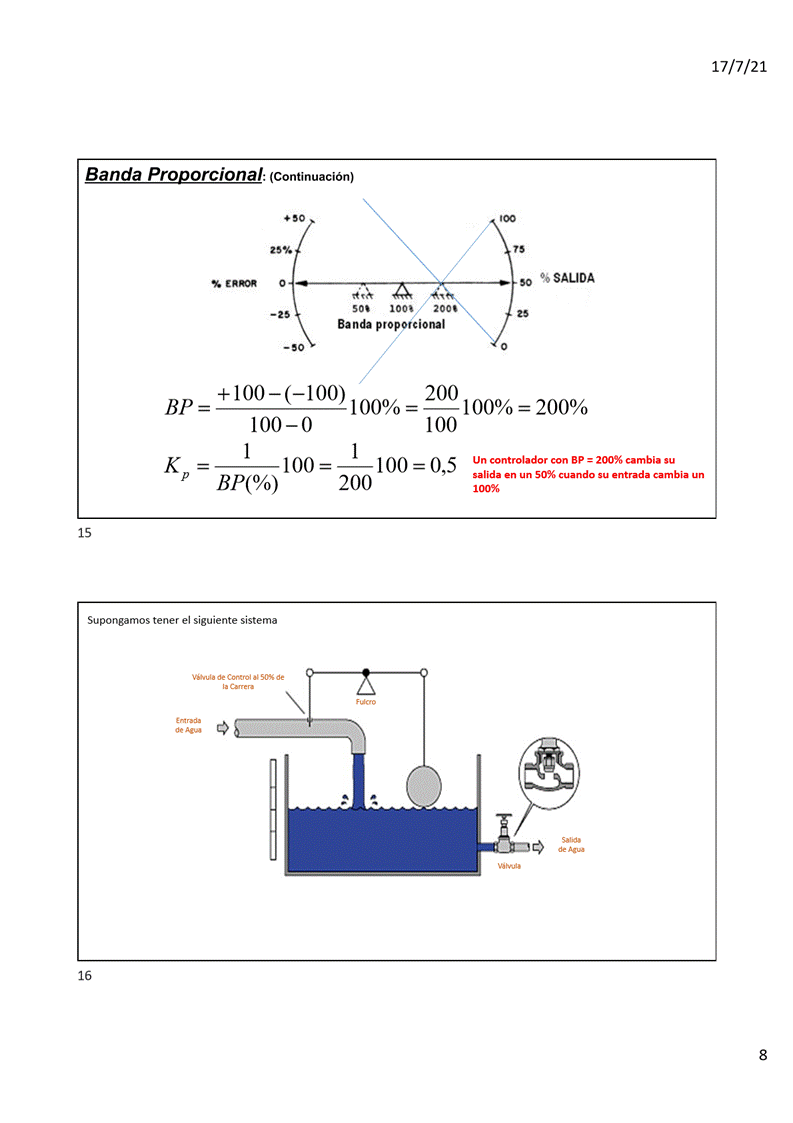

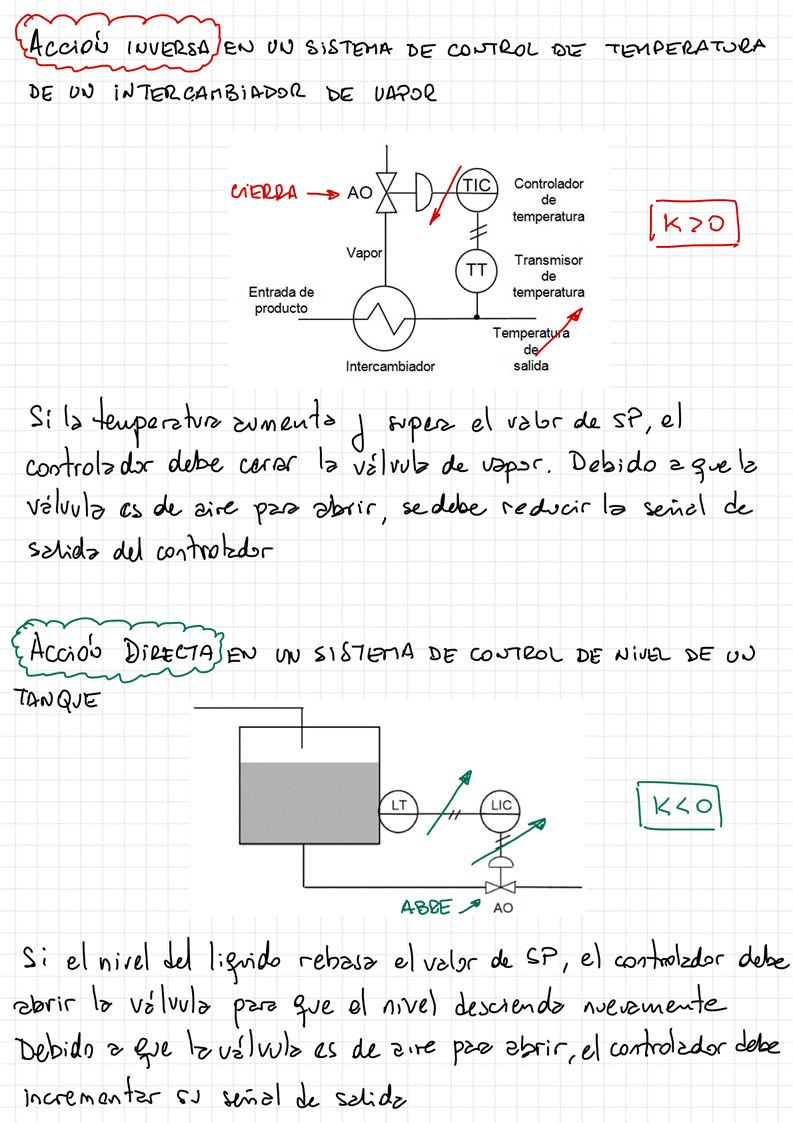

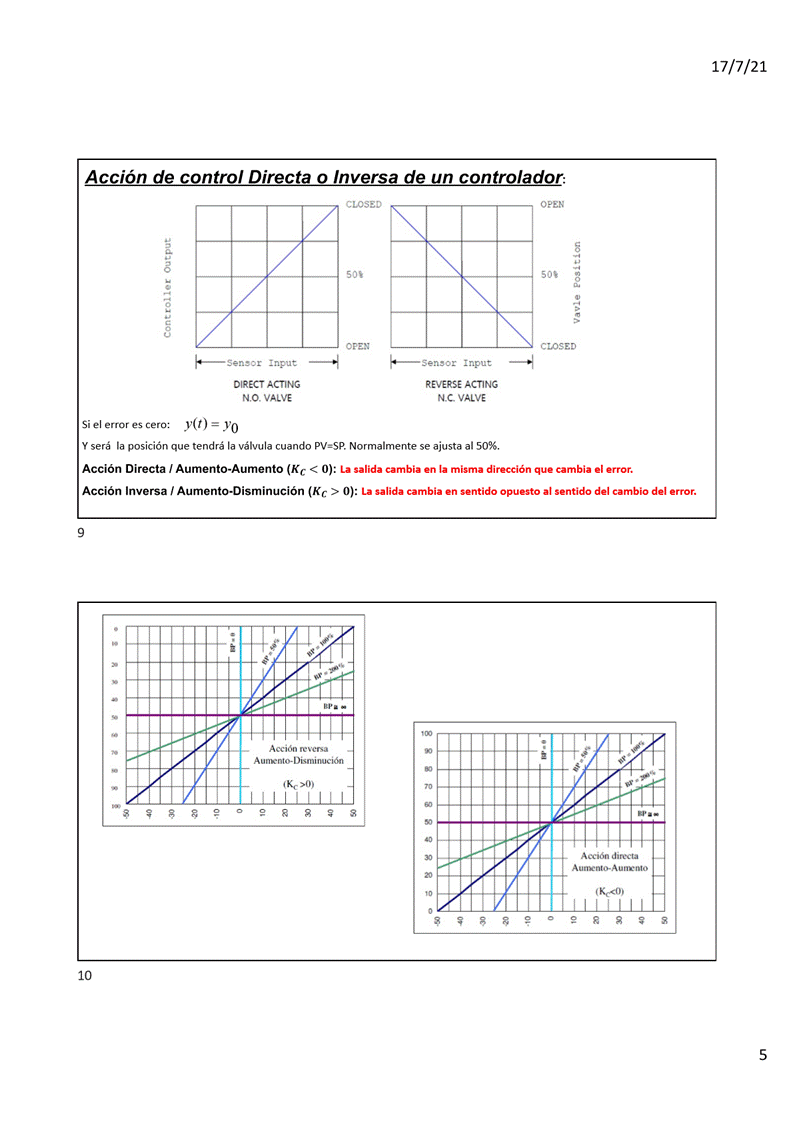

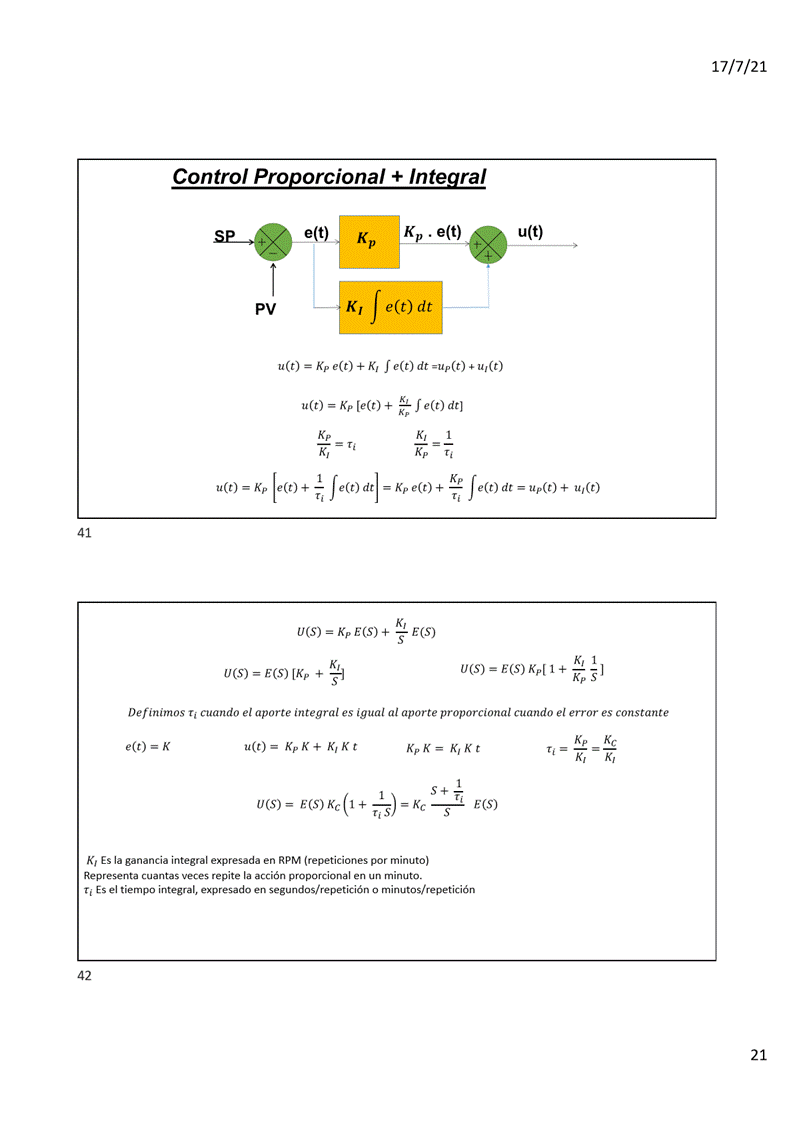

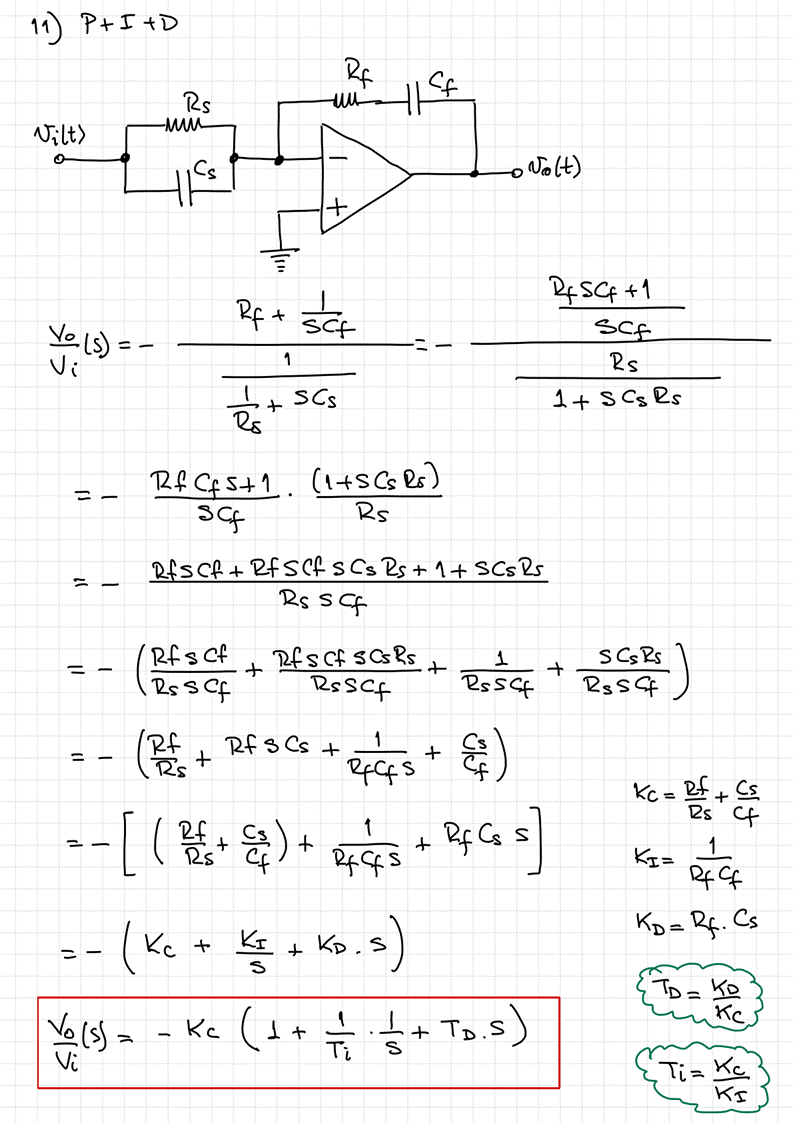

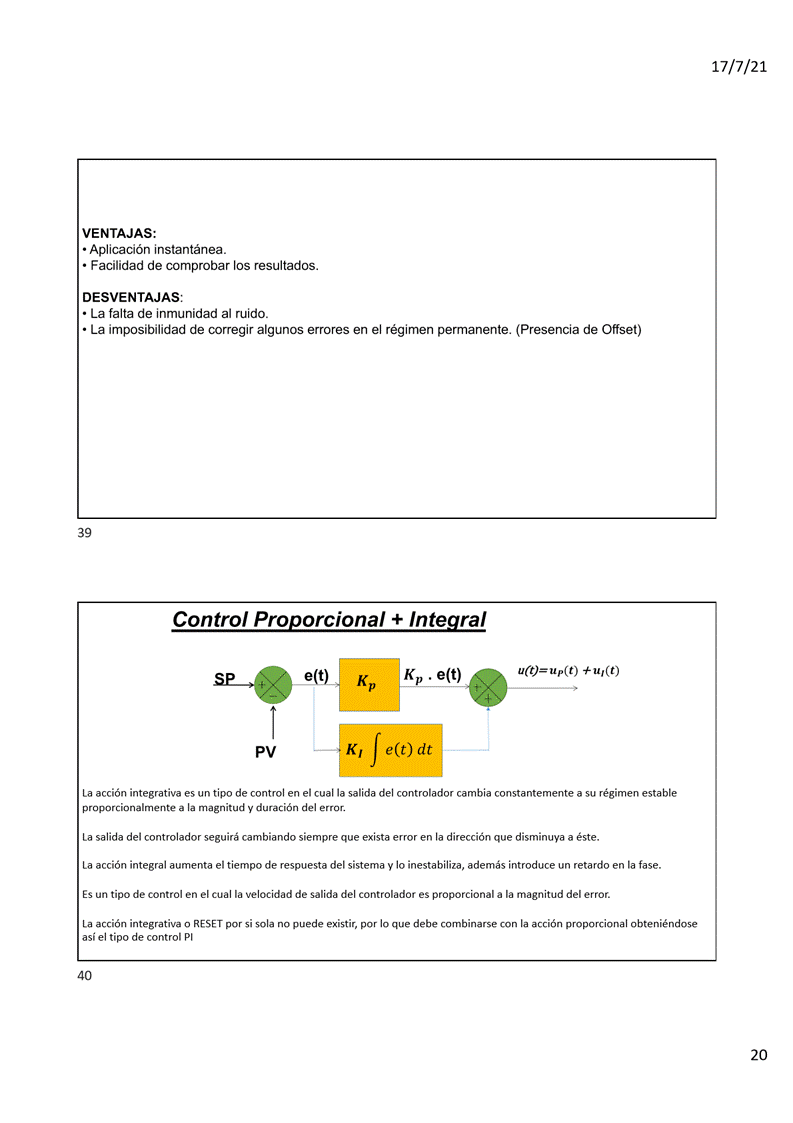

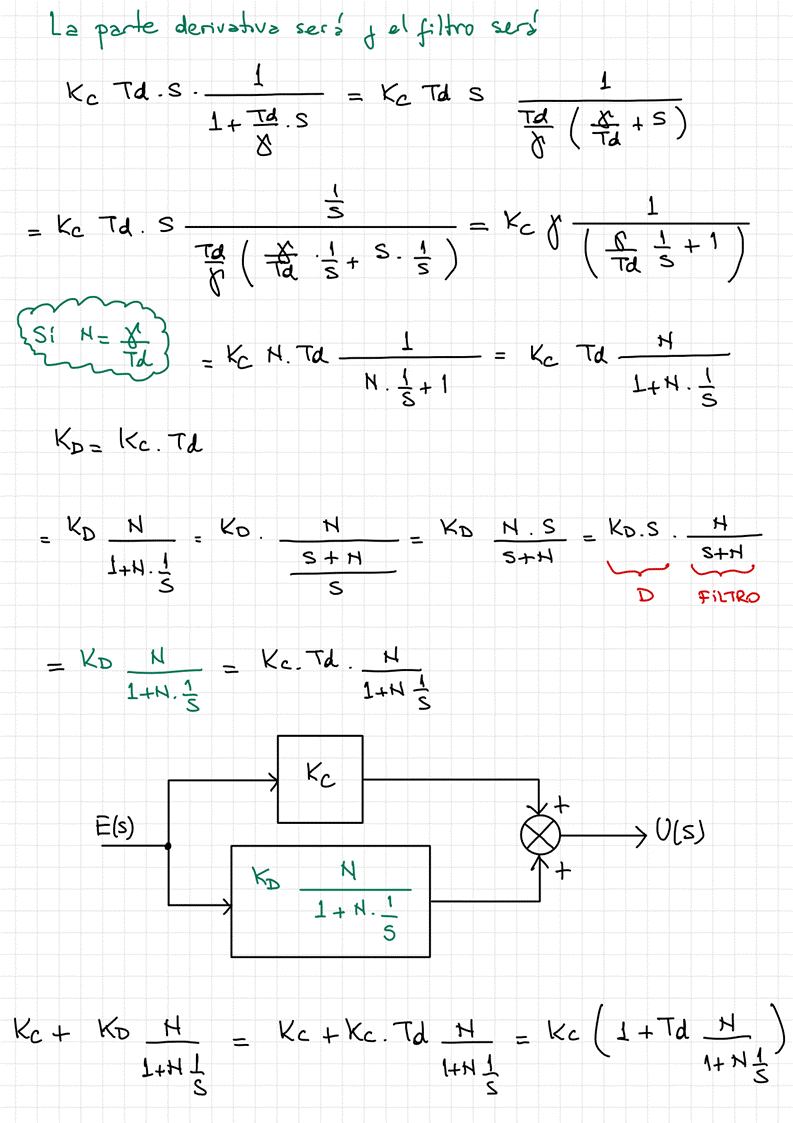

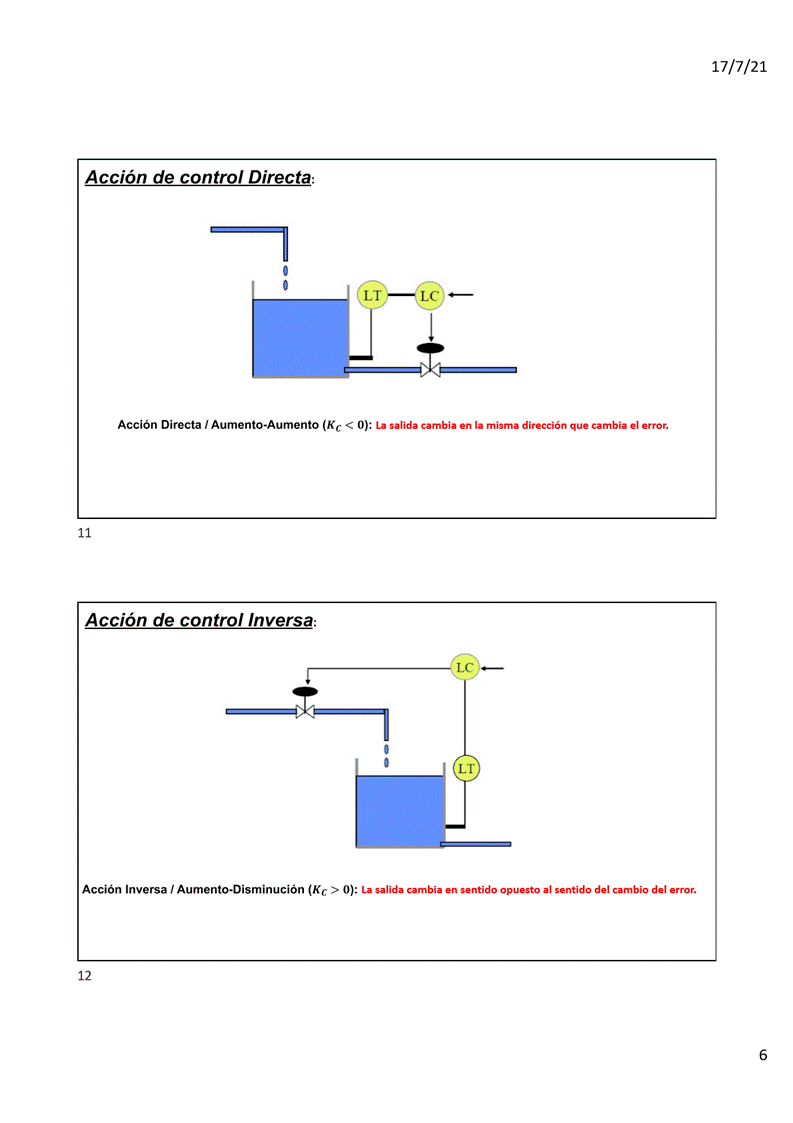

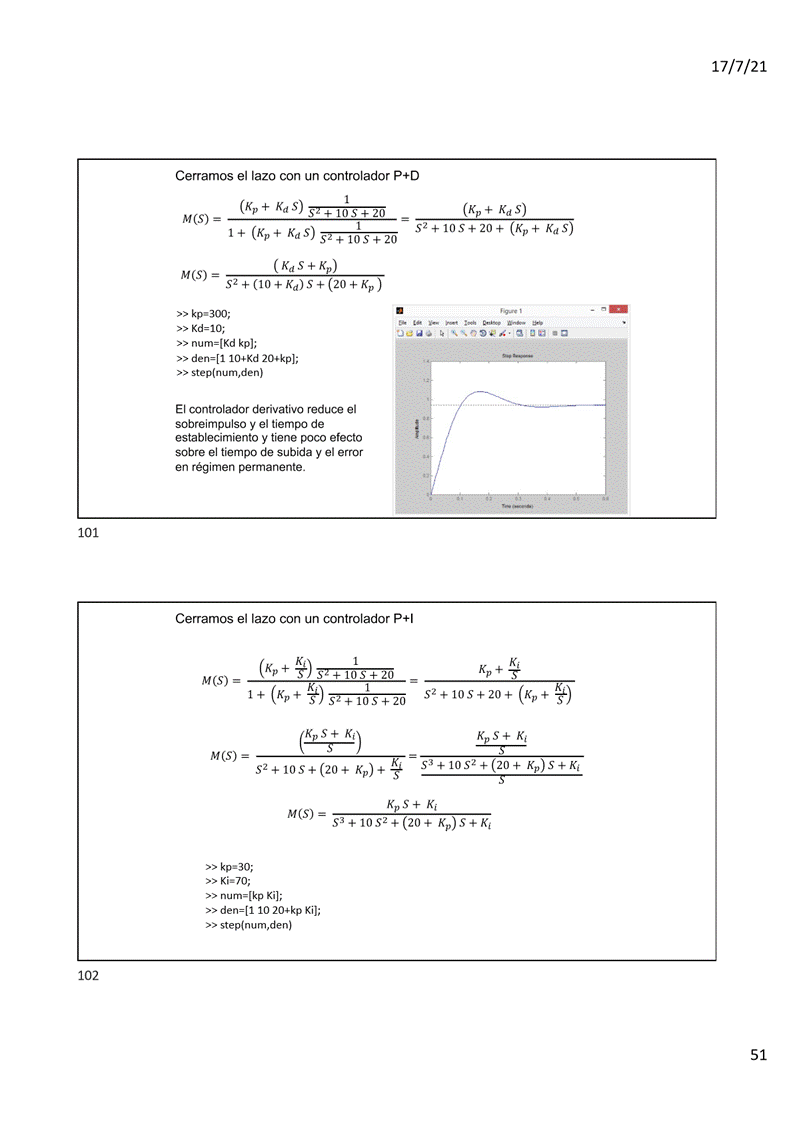

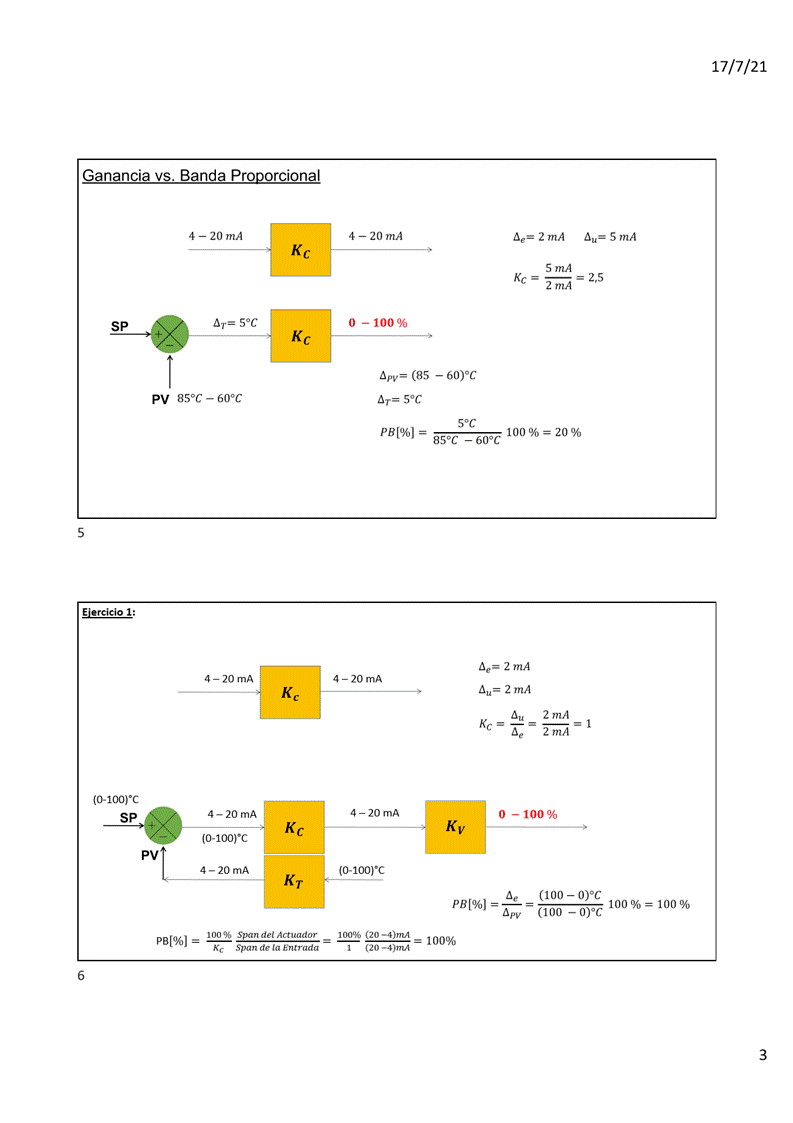

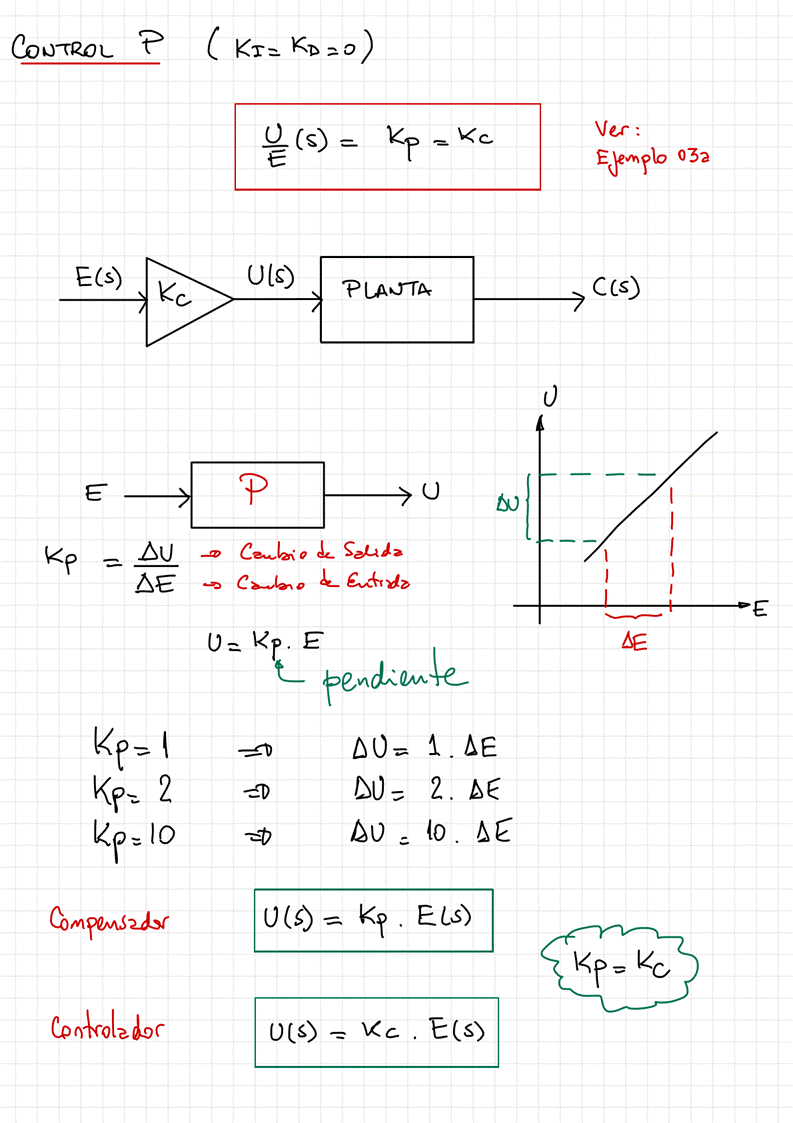

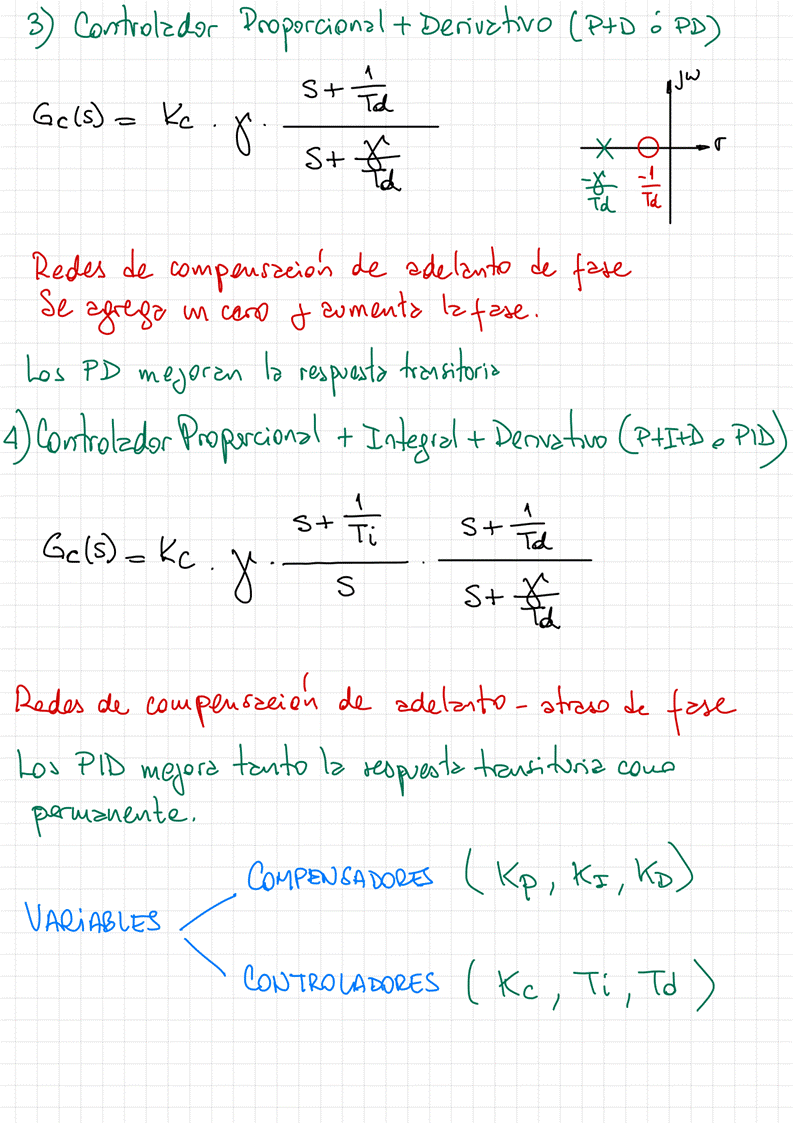

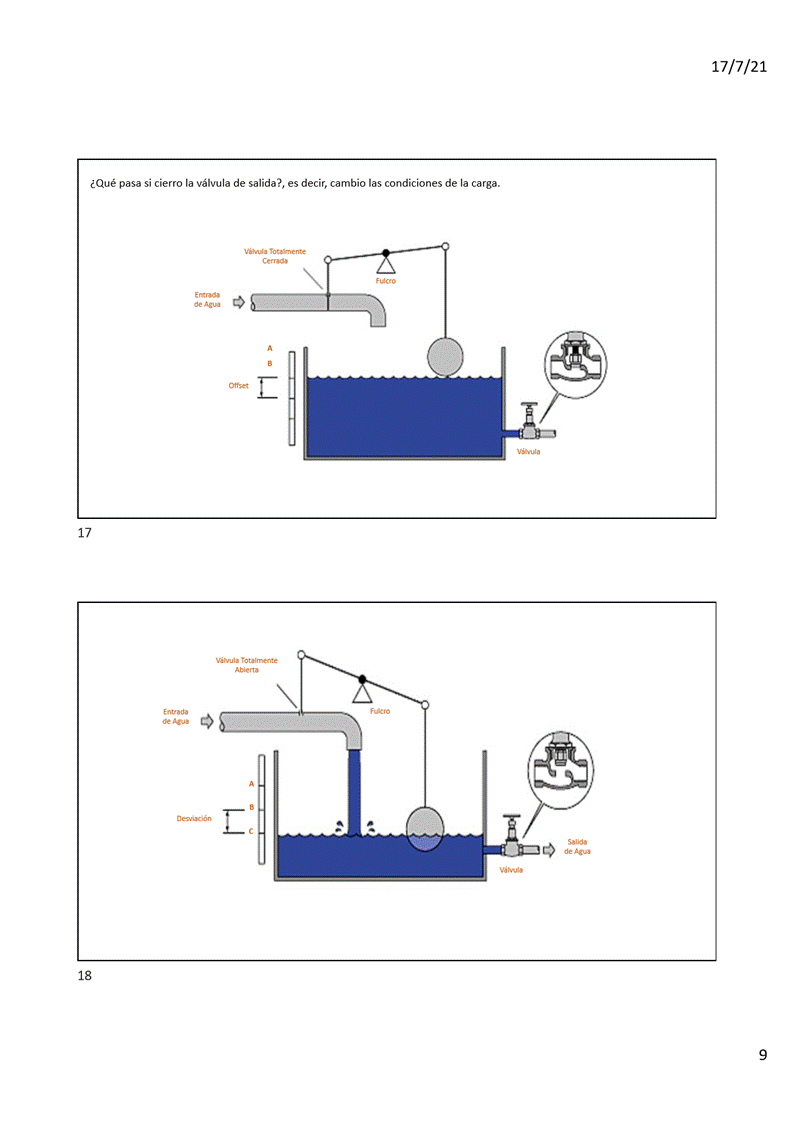

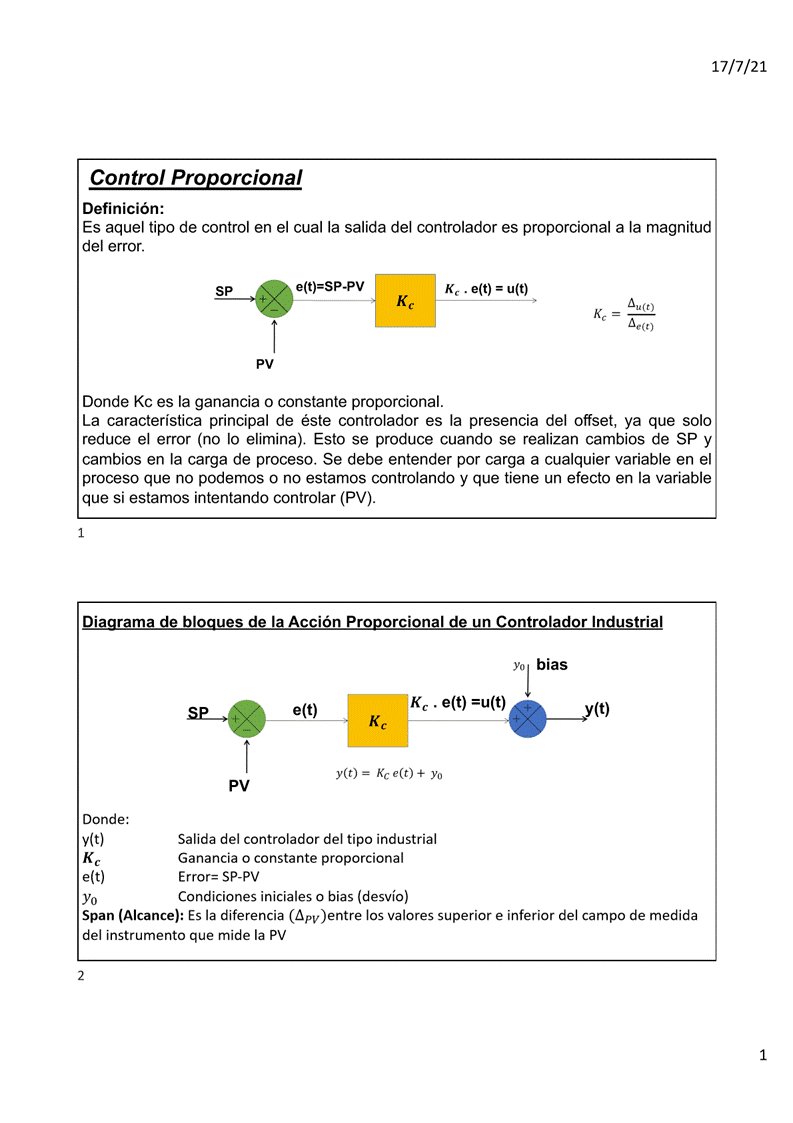

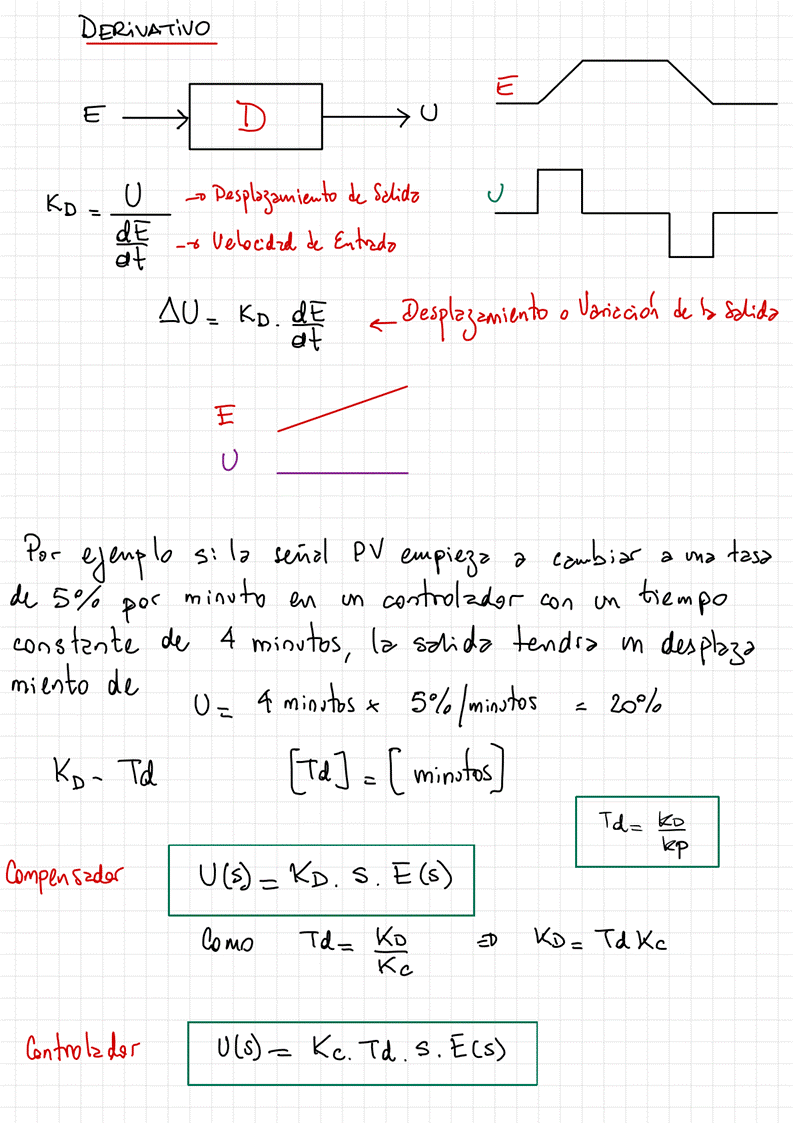

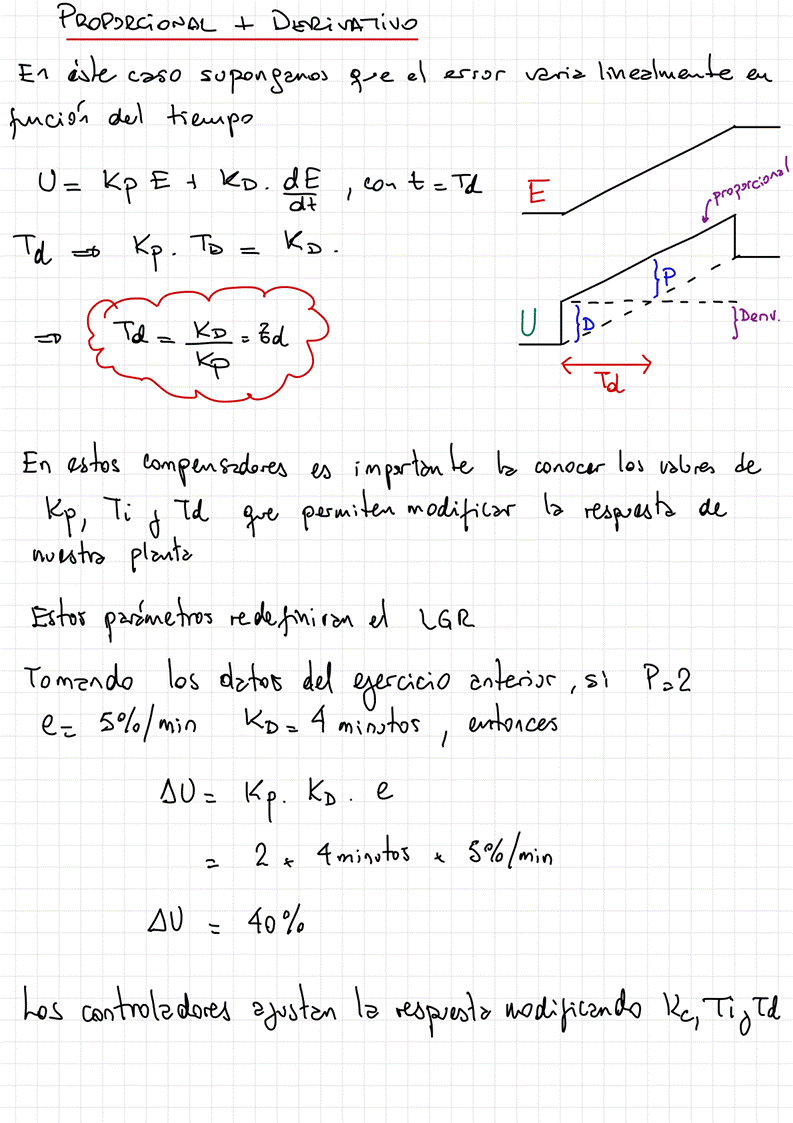

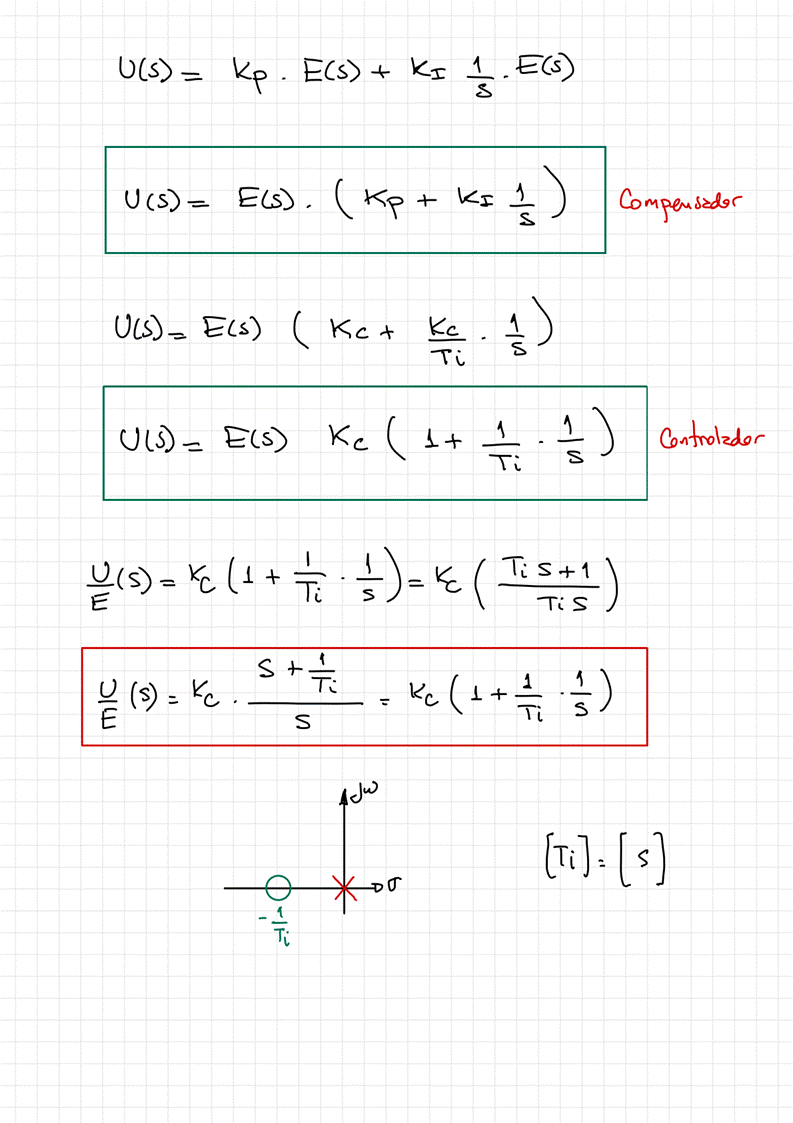

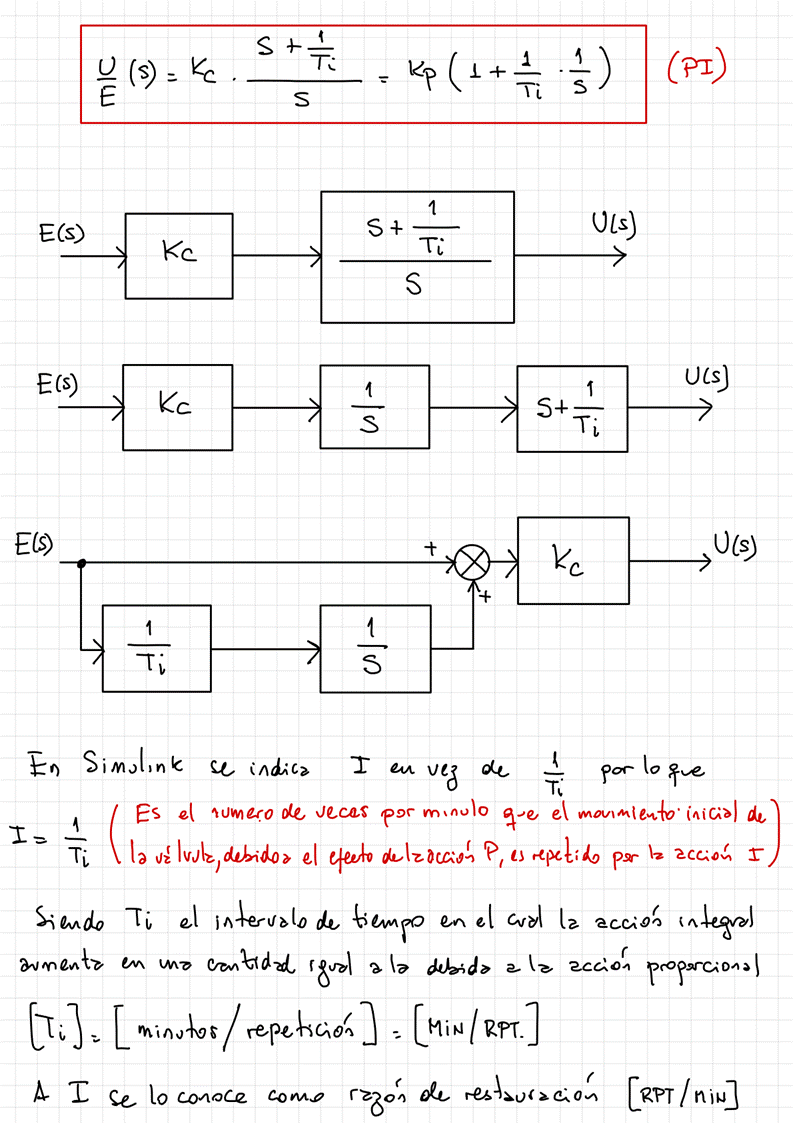

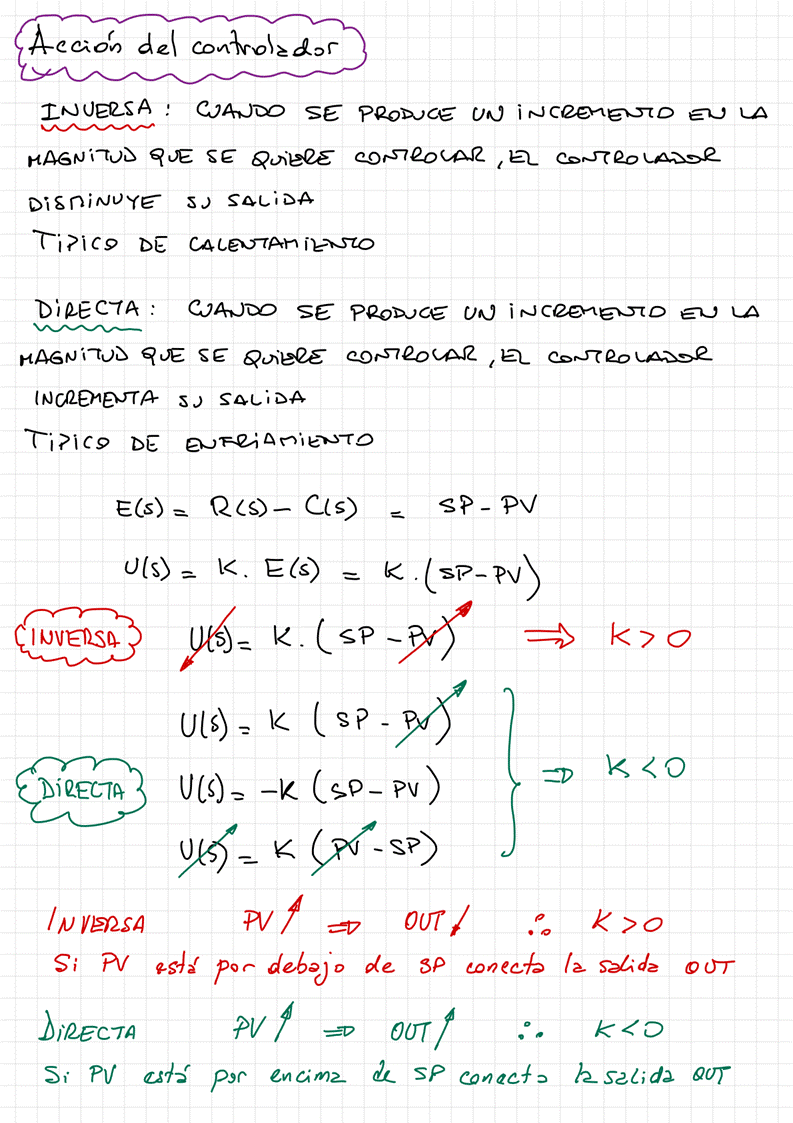

6.1.0 PID V2022
lunes, 15 de mayo de 2023
19:46
<<6.1.0 PID V2022.pdf>>

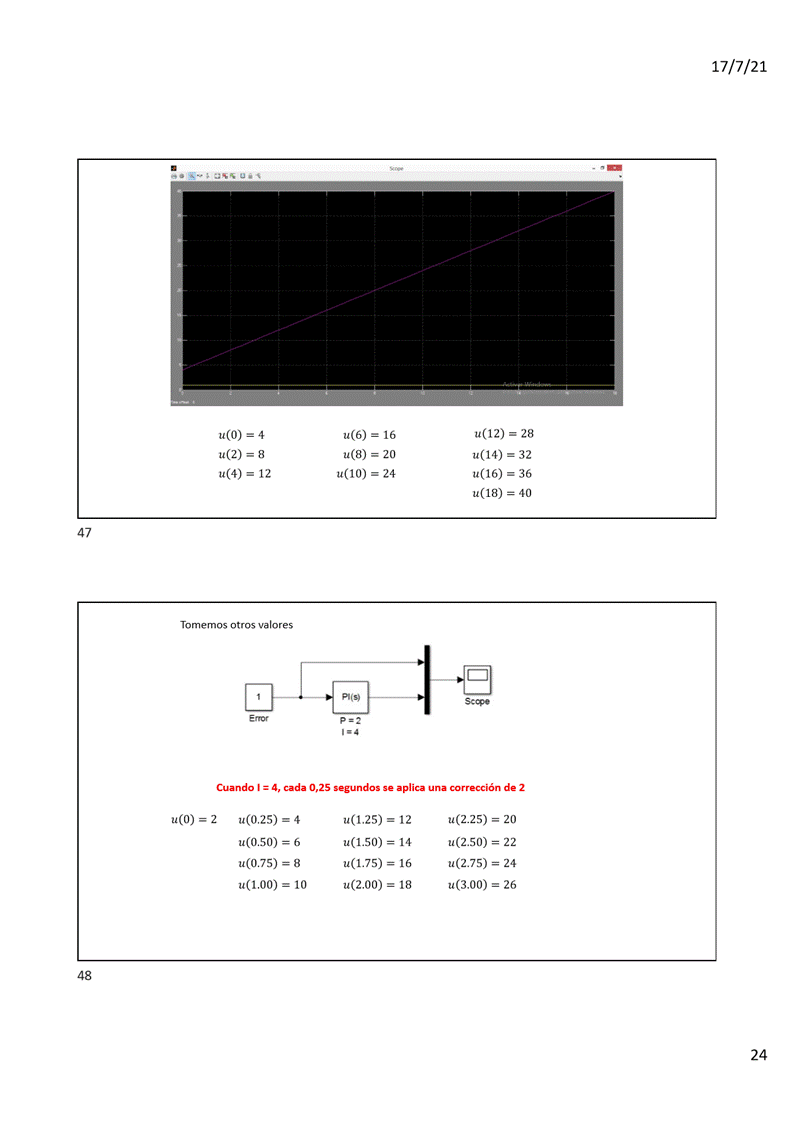

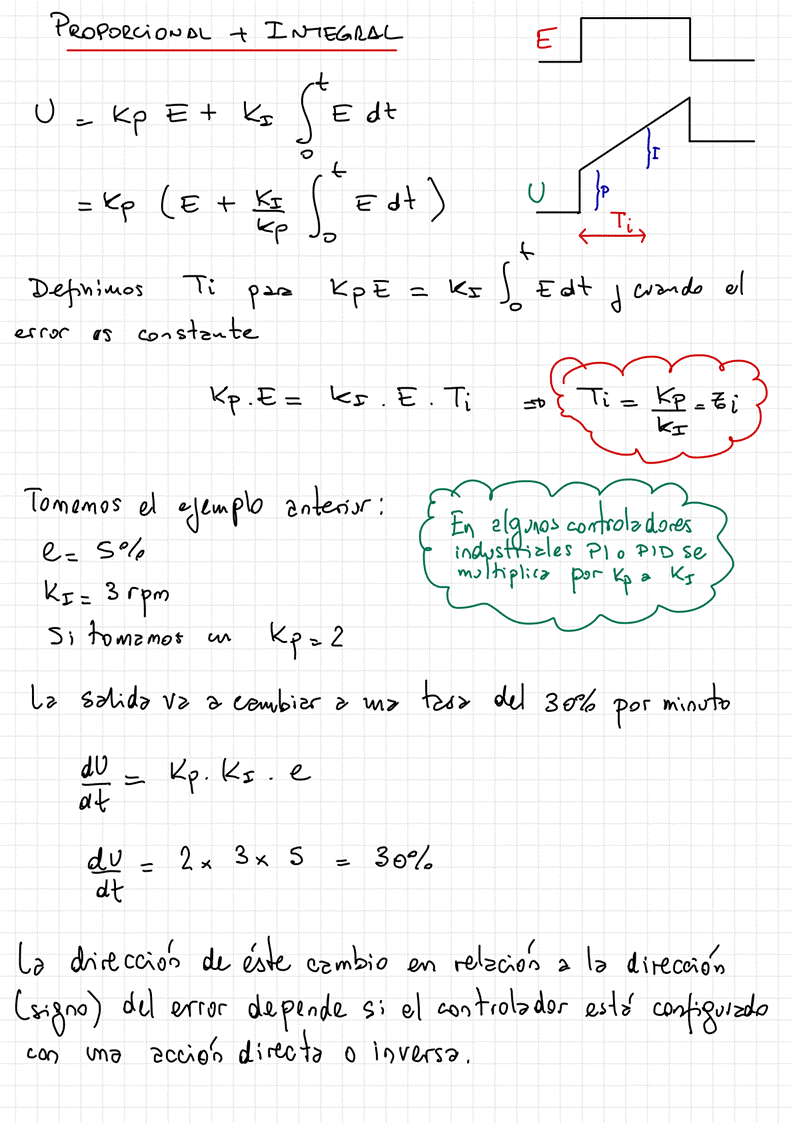

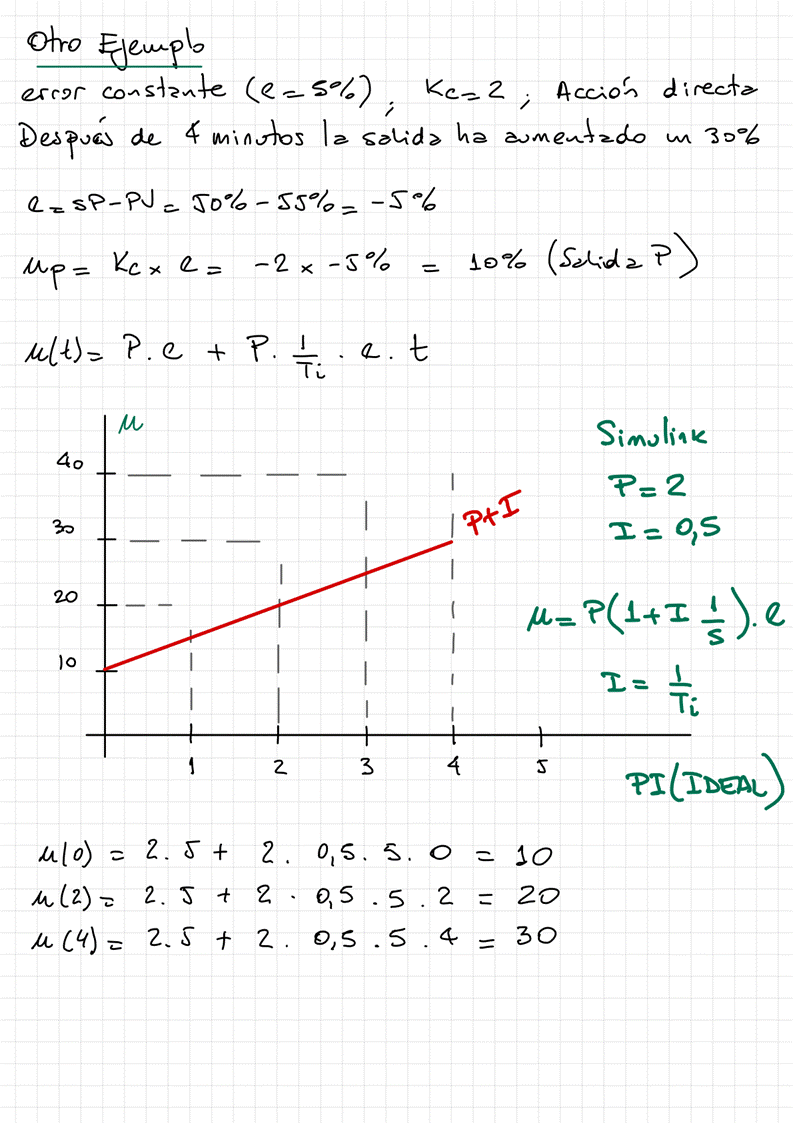

6.1.1 PID V2022
lunes, 15 de mayo de 2023
19:47
<<6.1.1 PID V2022.pdf>>
6.1.2 Sistemas V2022
lunes, 15 de mayo de 2023
19:47
<<6.1.2 Sistemas V2022.pdf>>

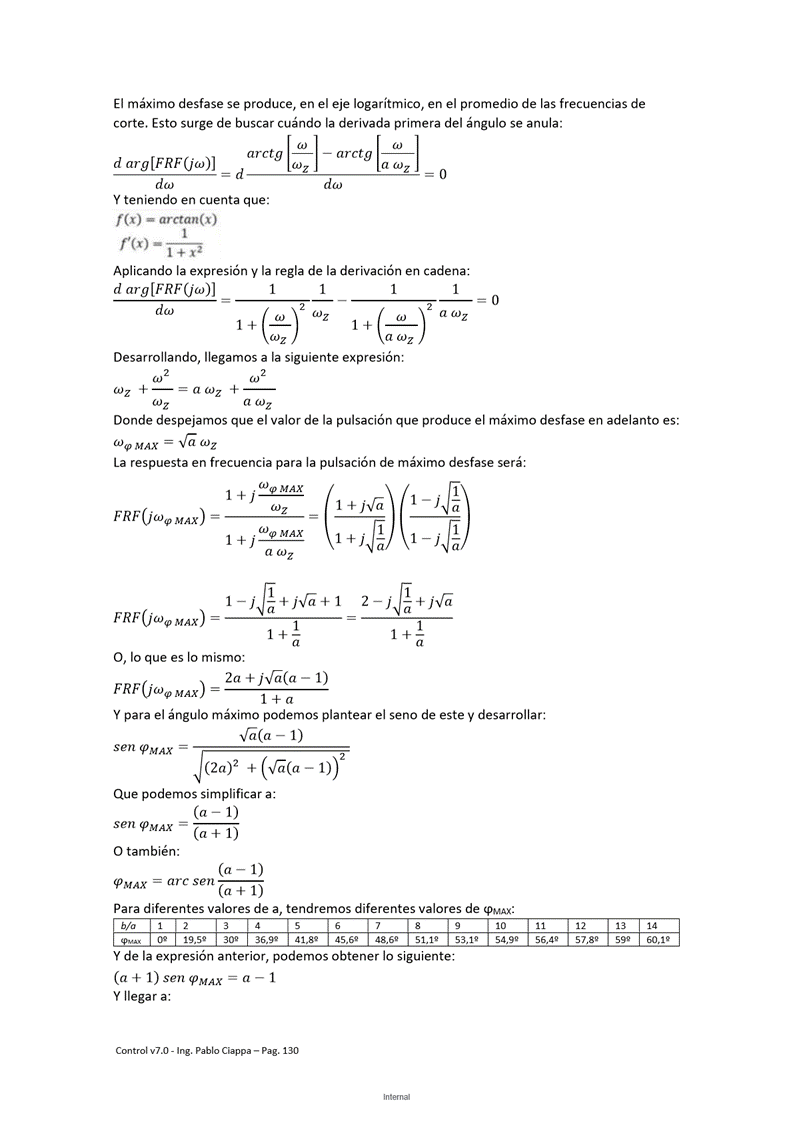

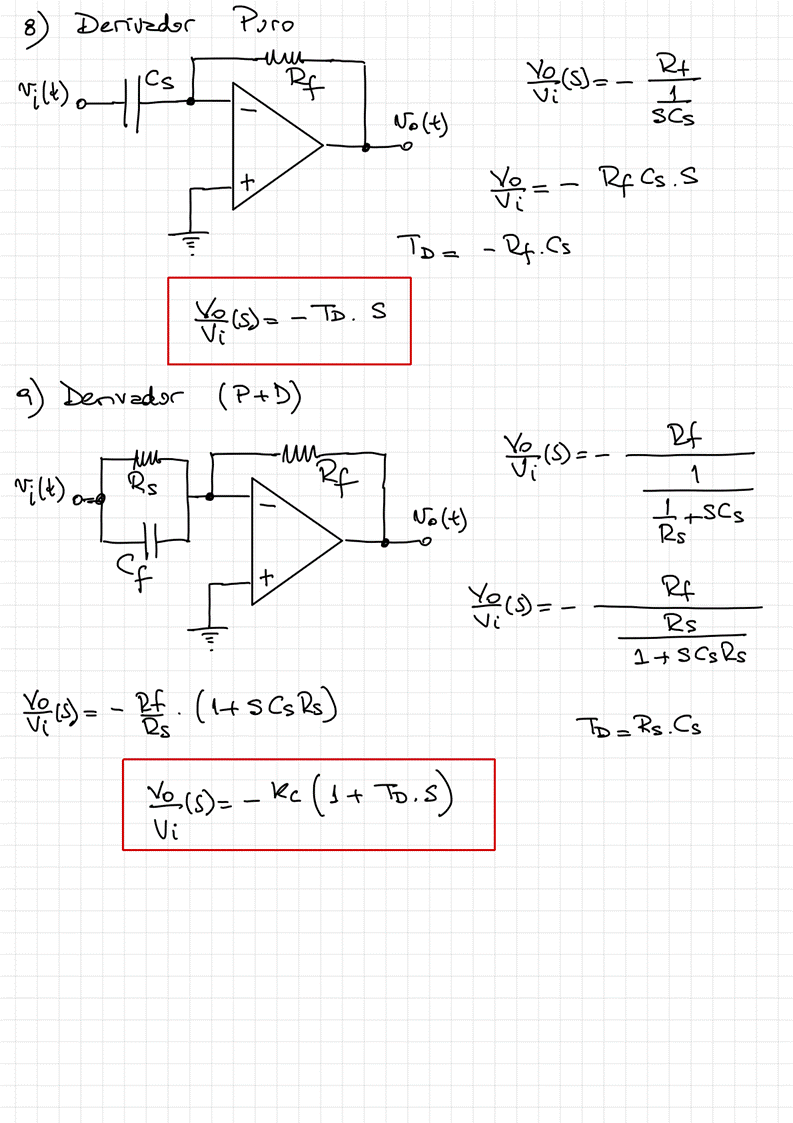

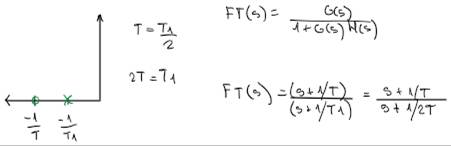

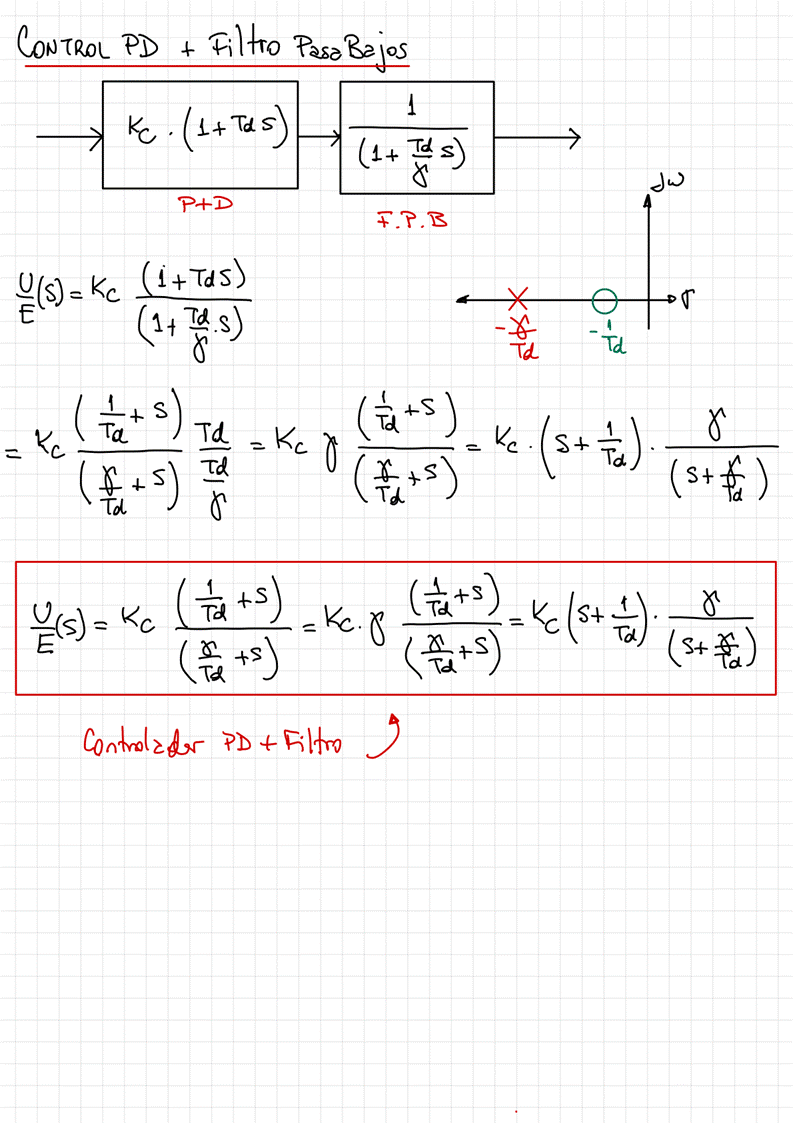

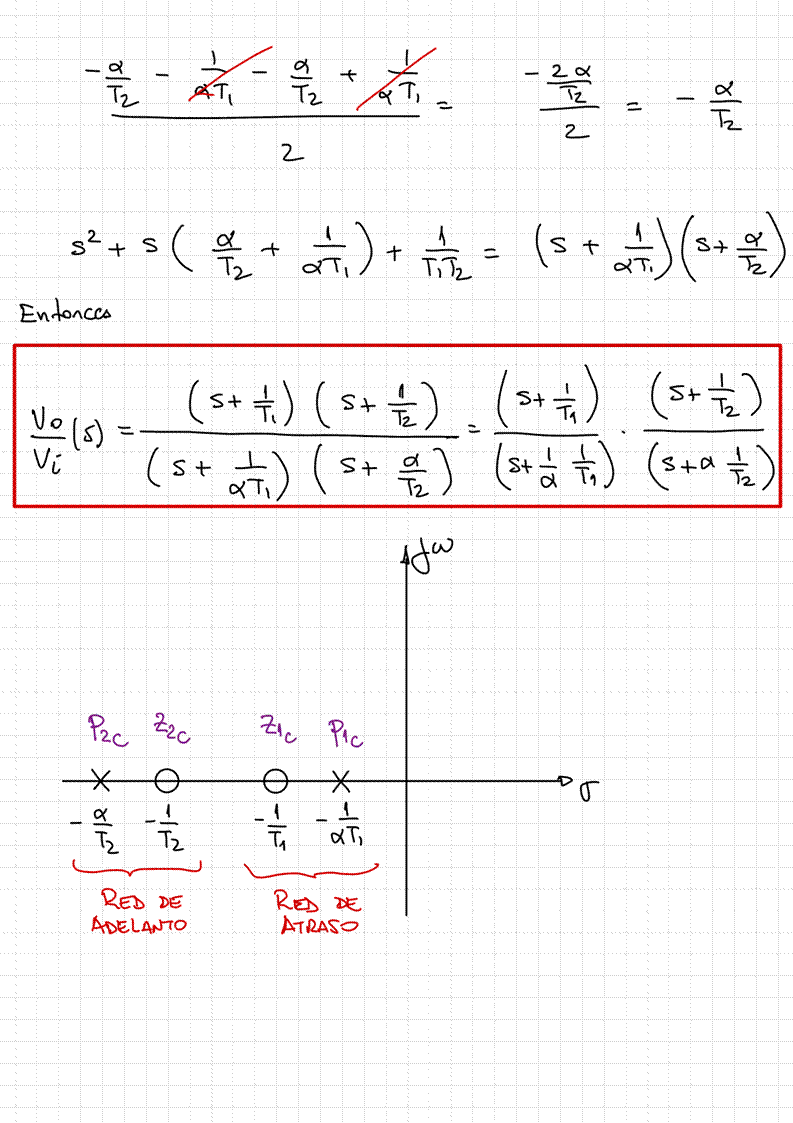

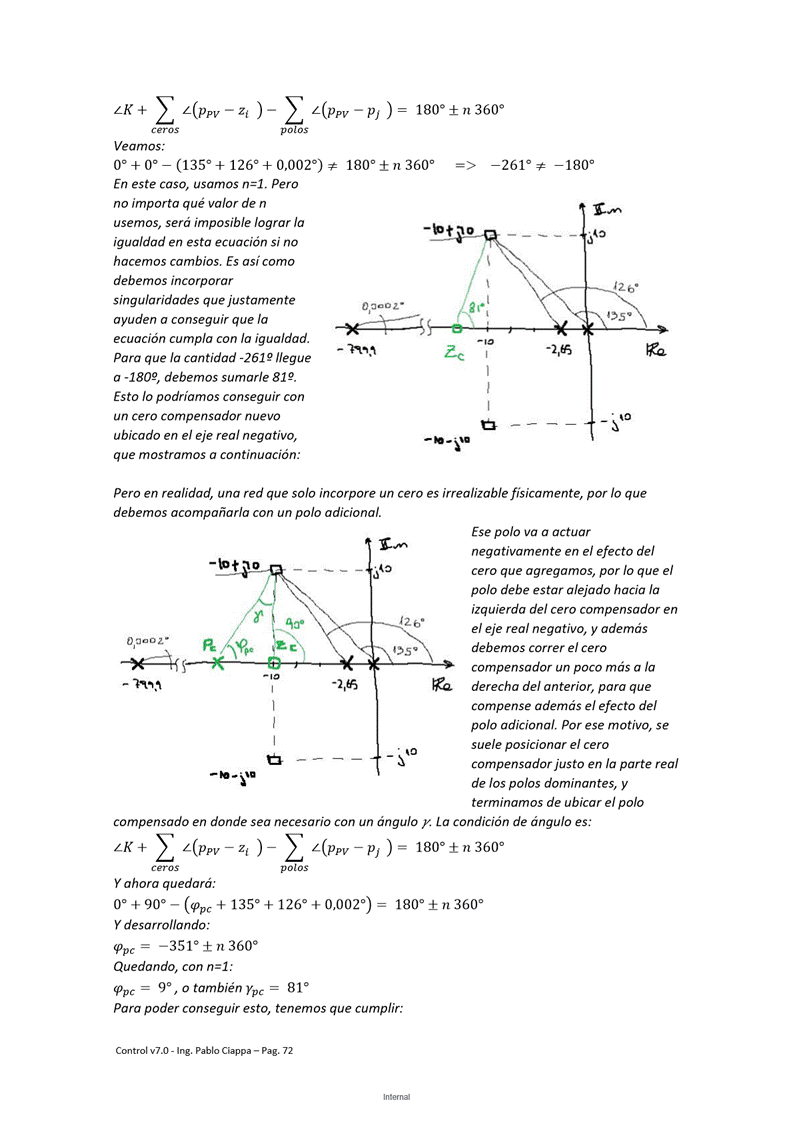

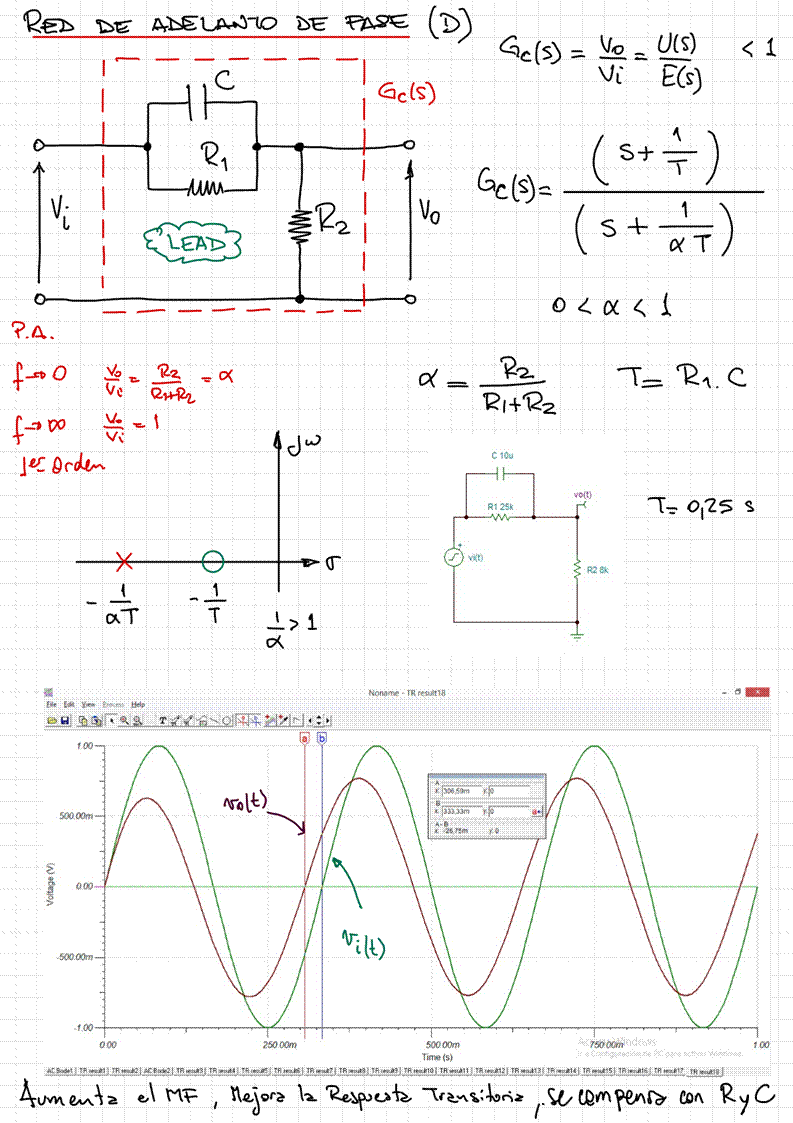

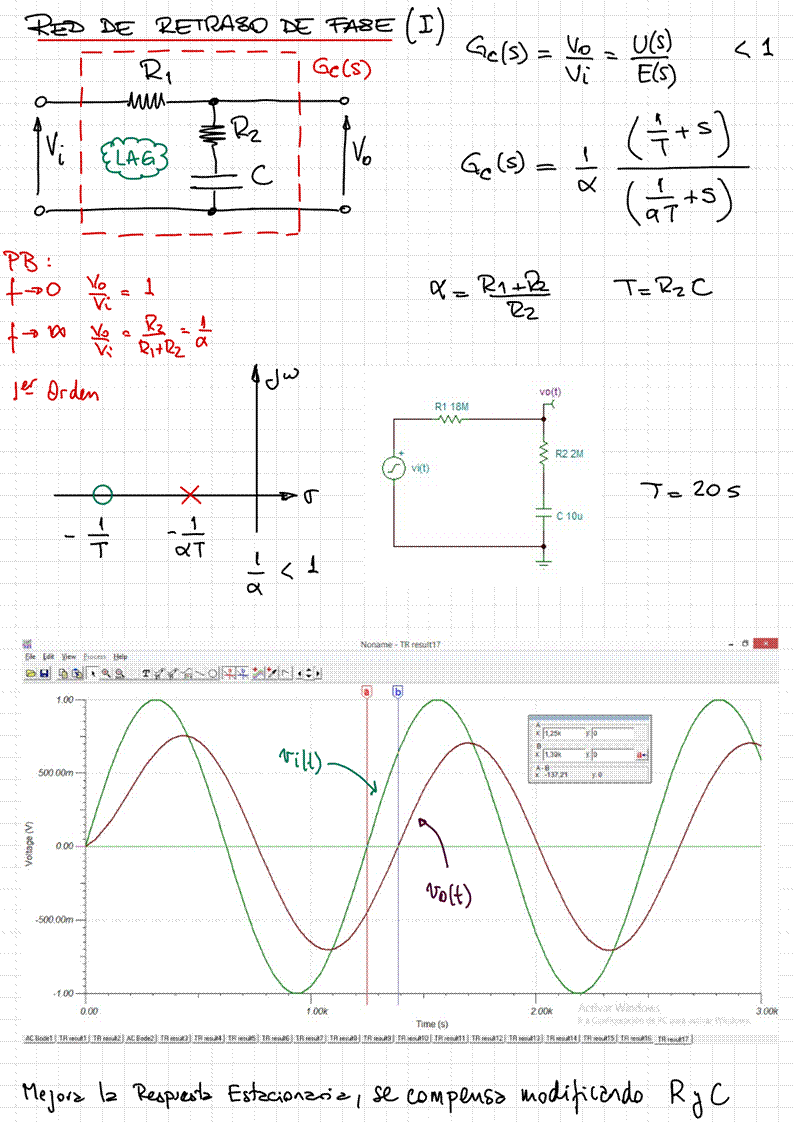

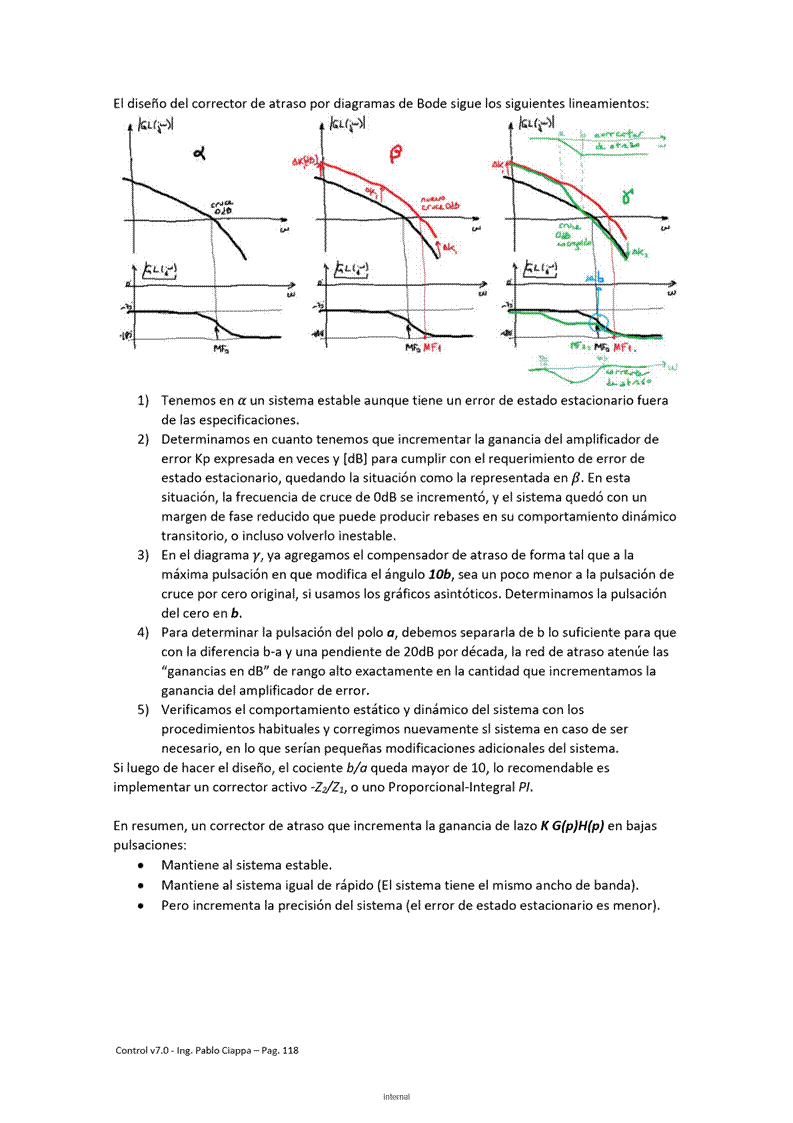

6.1.3 Compensadores V2022
lunes, 15 de mayo de 2023
19:47

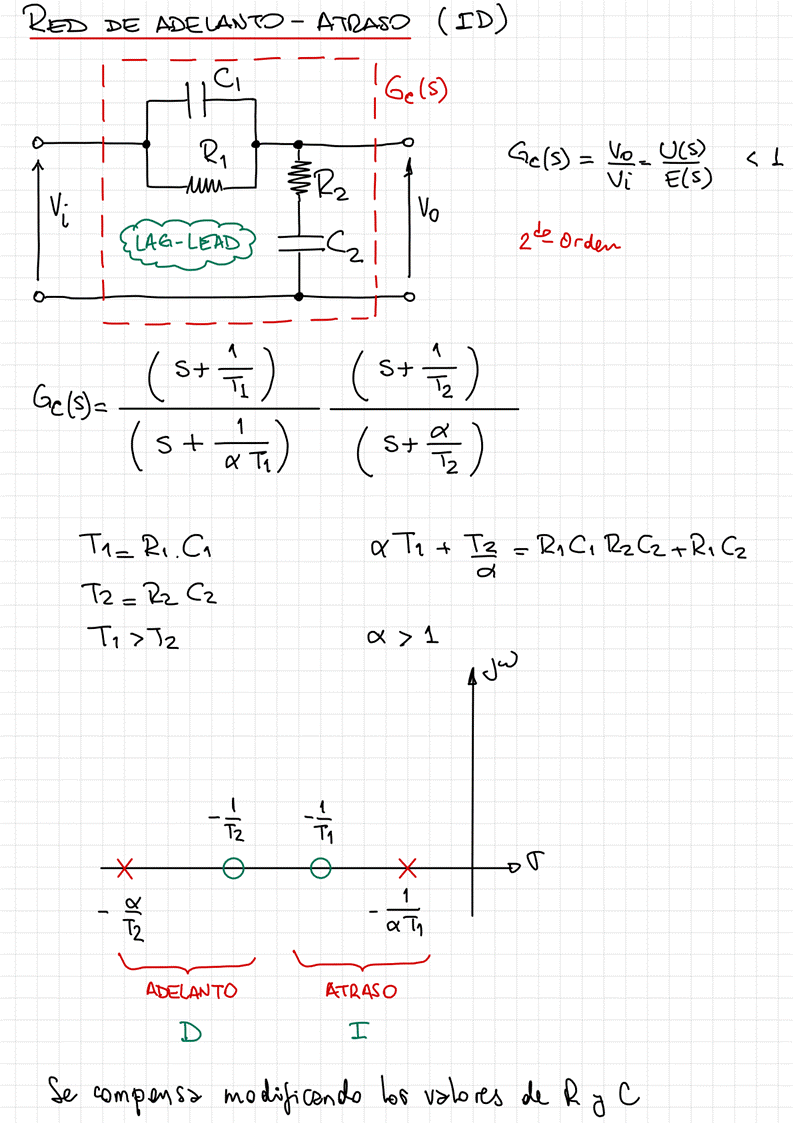

<<6.1.3 Compensadores V2022.pdf>>

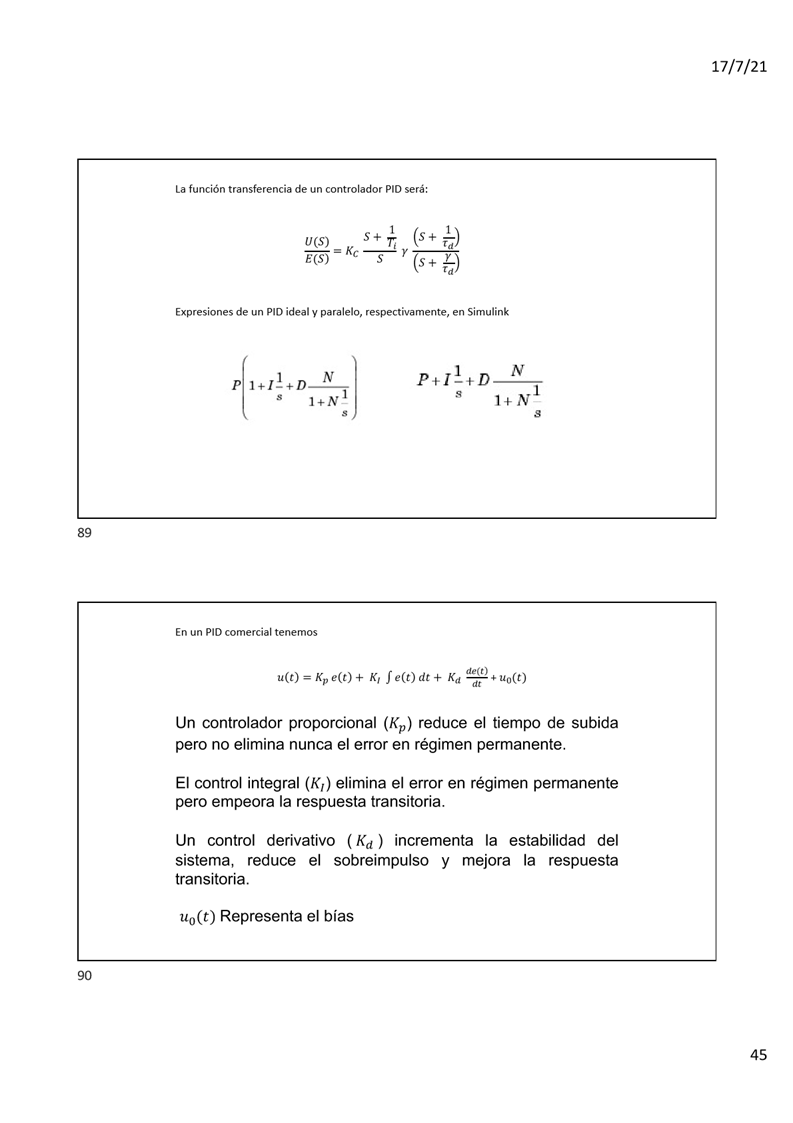

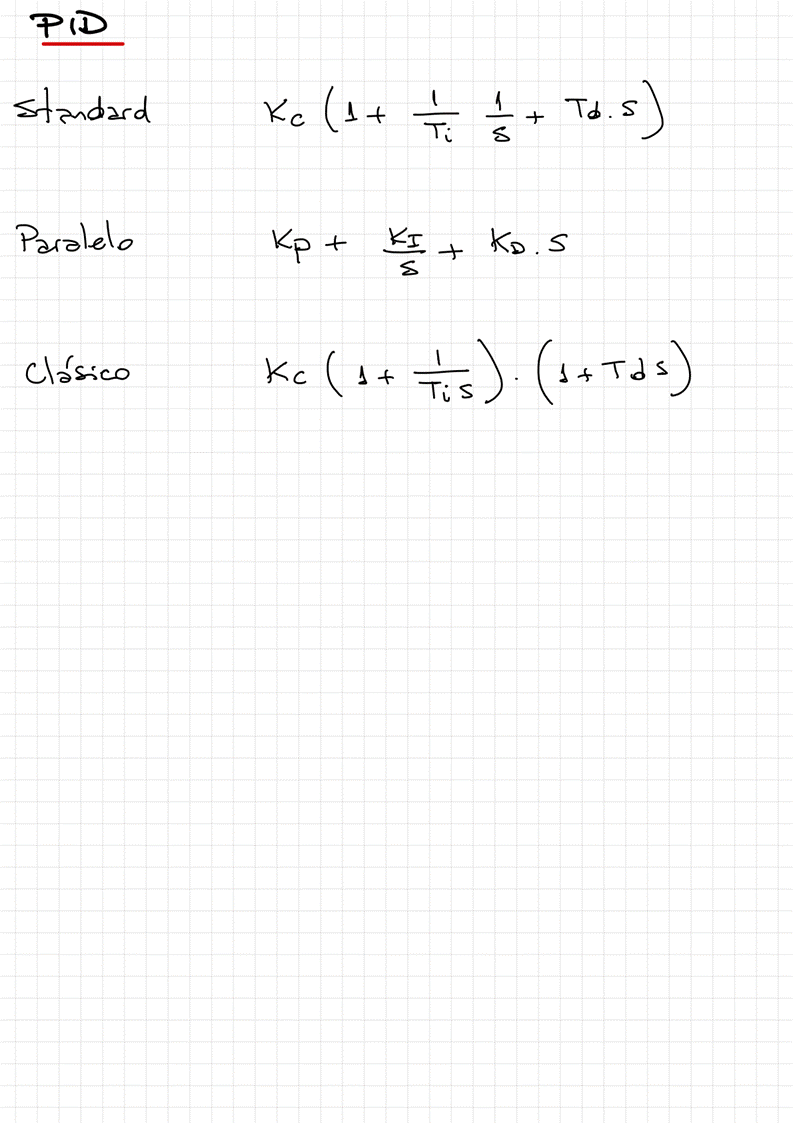

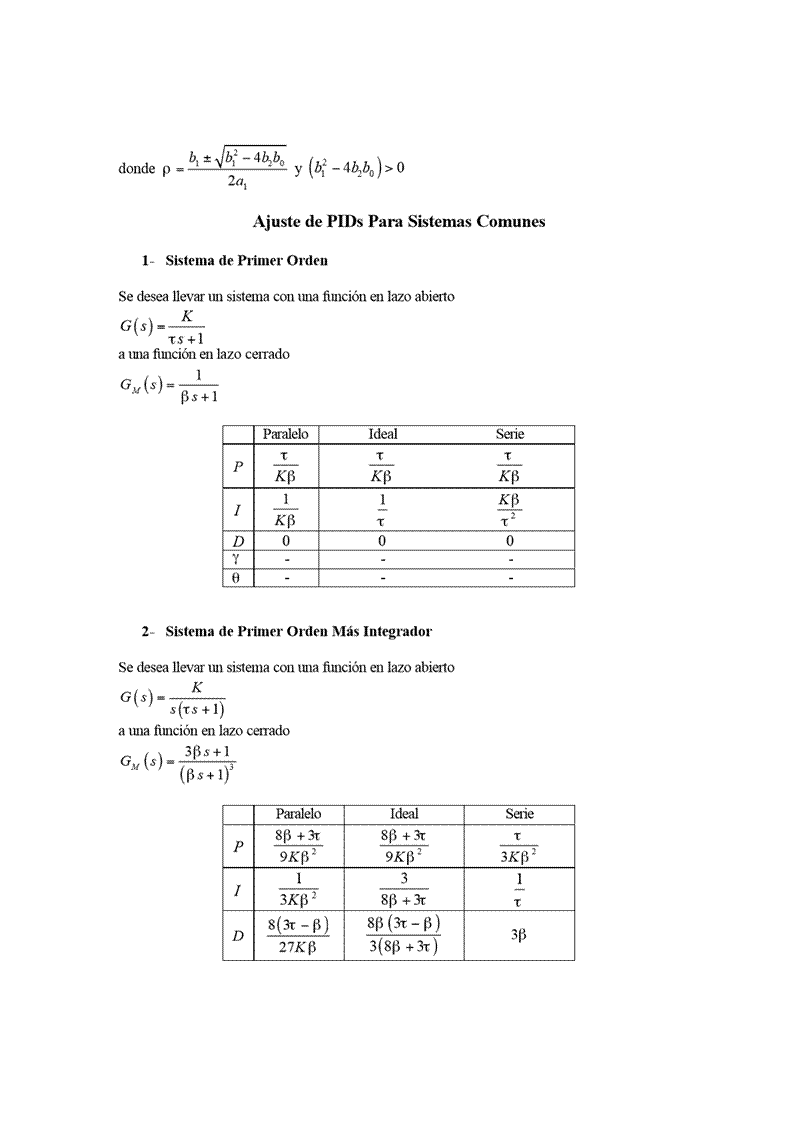

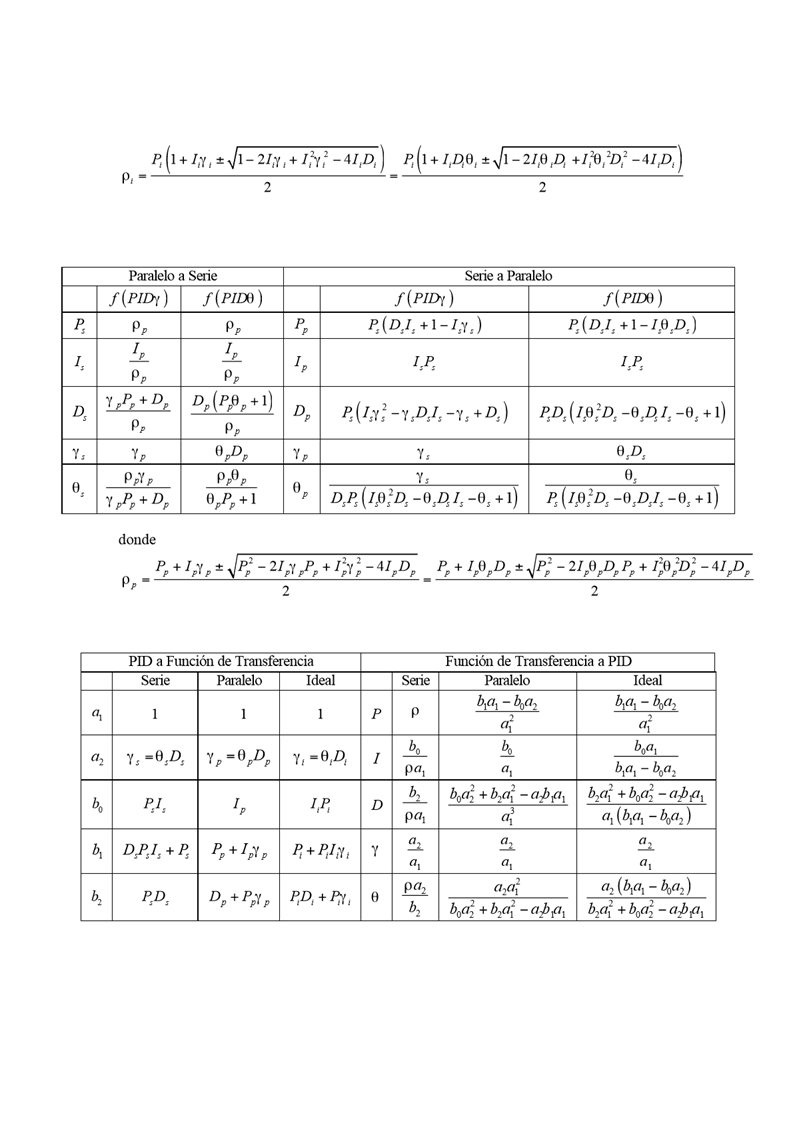

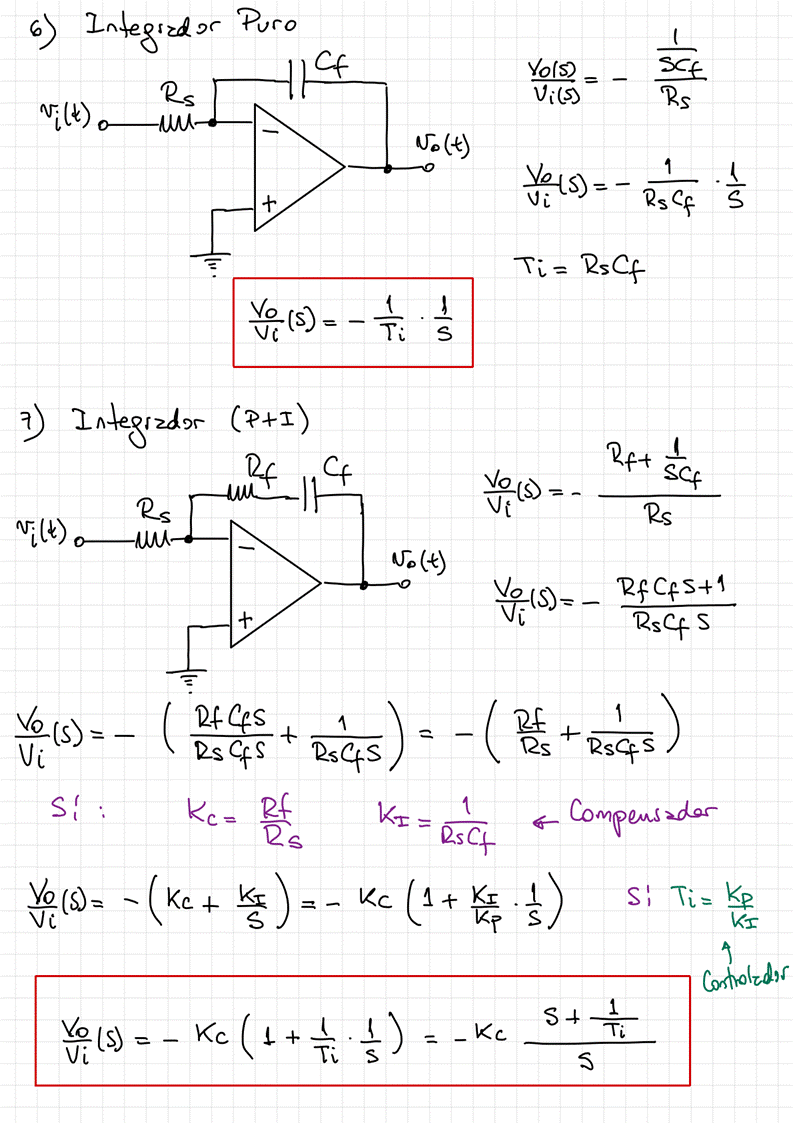

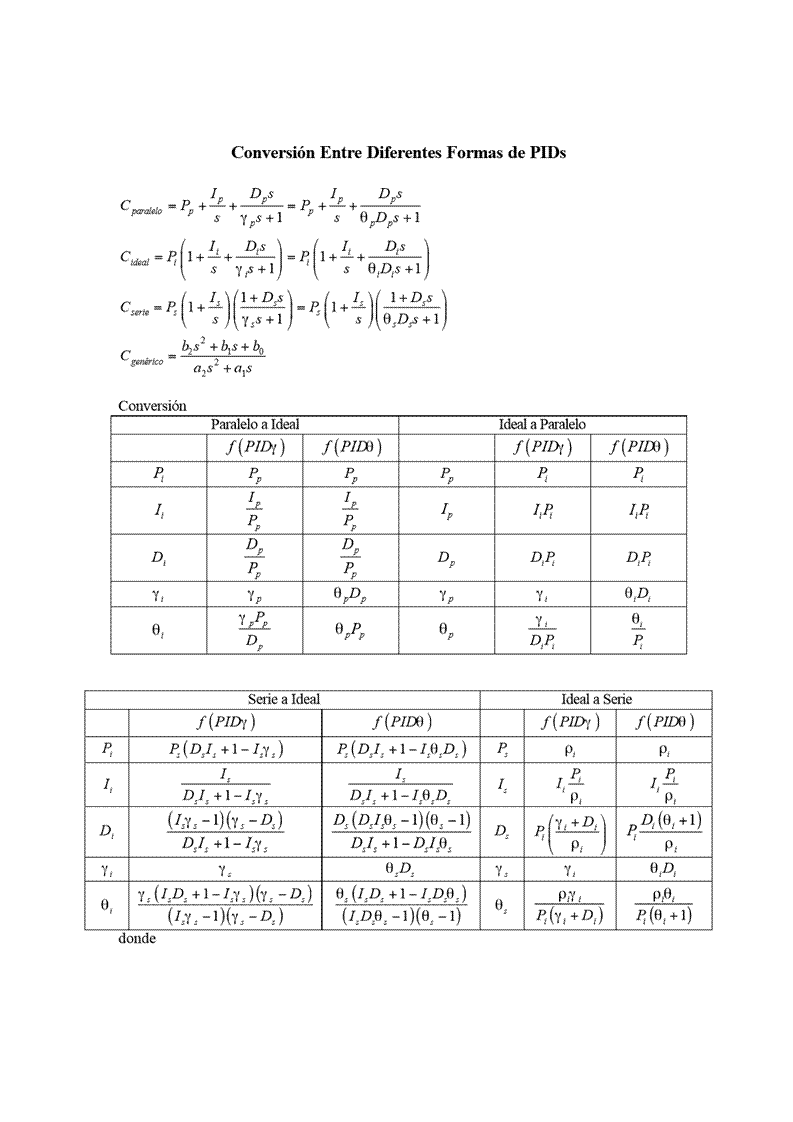

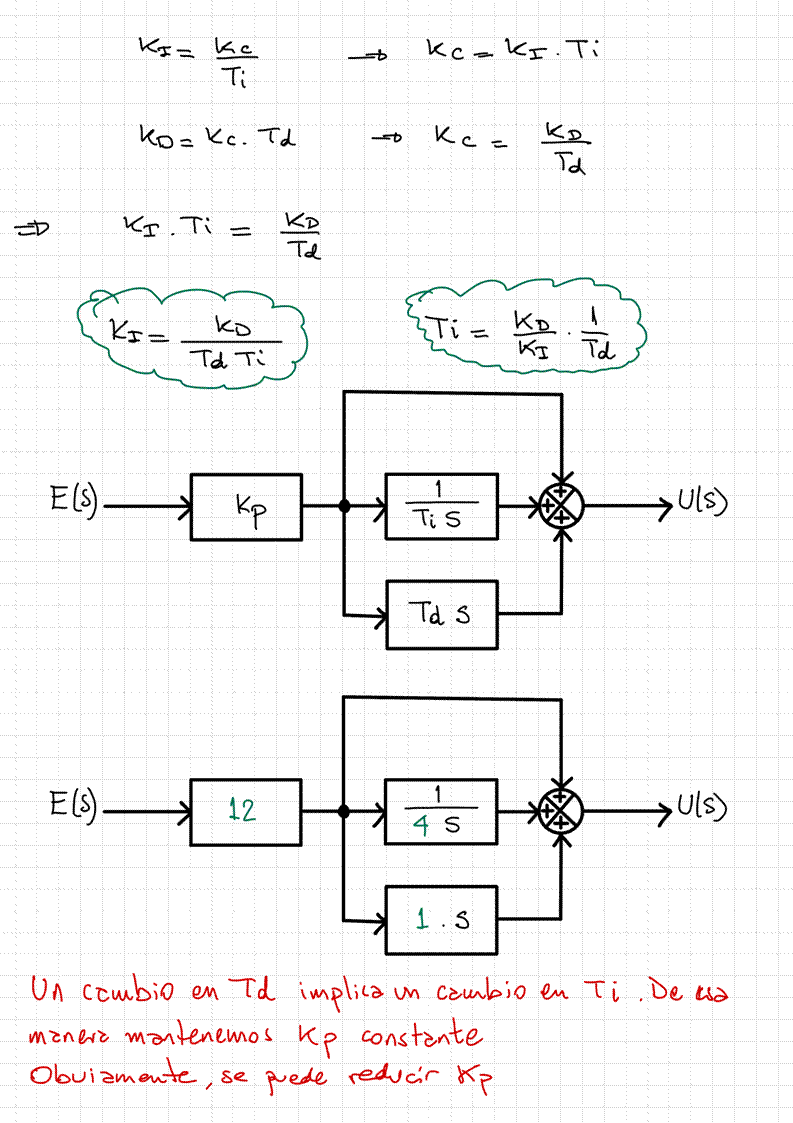

6.1.4 Conversion de PIDs V2022
lunes, 15 de mayo de 2023
19:48
<<6.1.4 Conversion de PIDs V2022.pdf>>

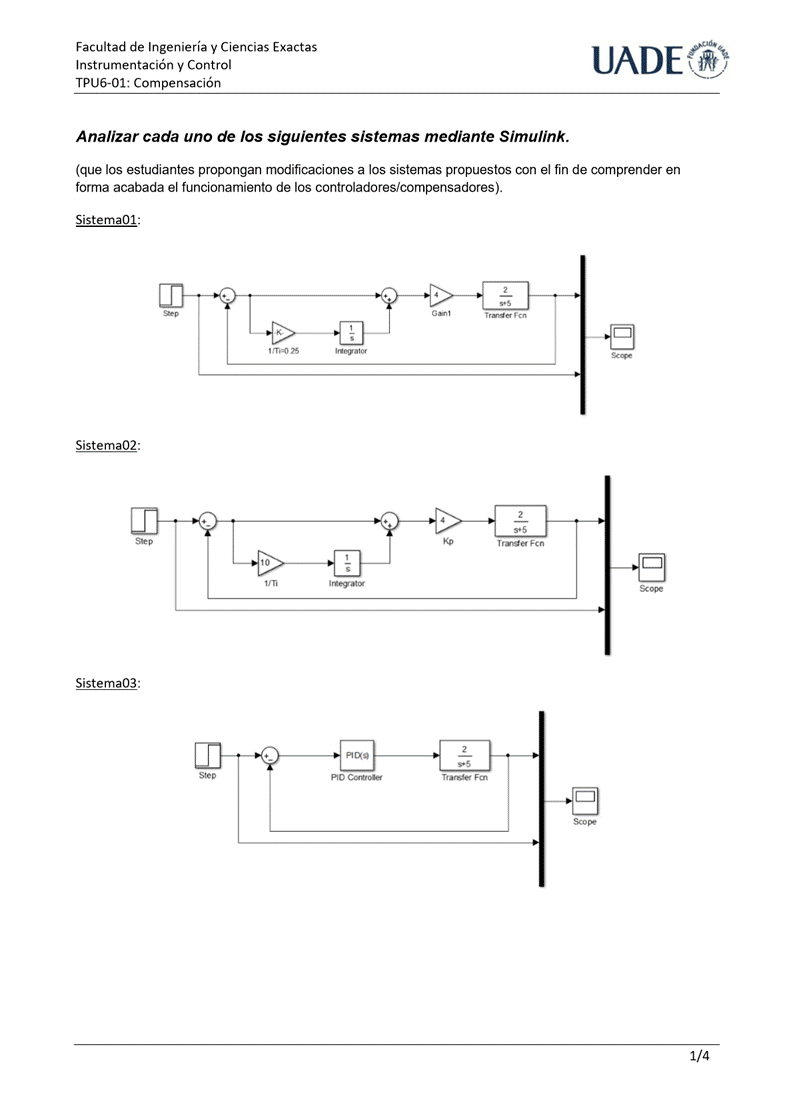

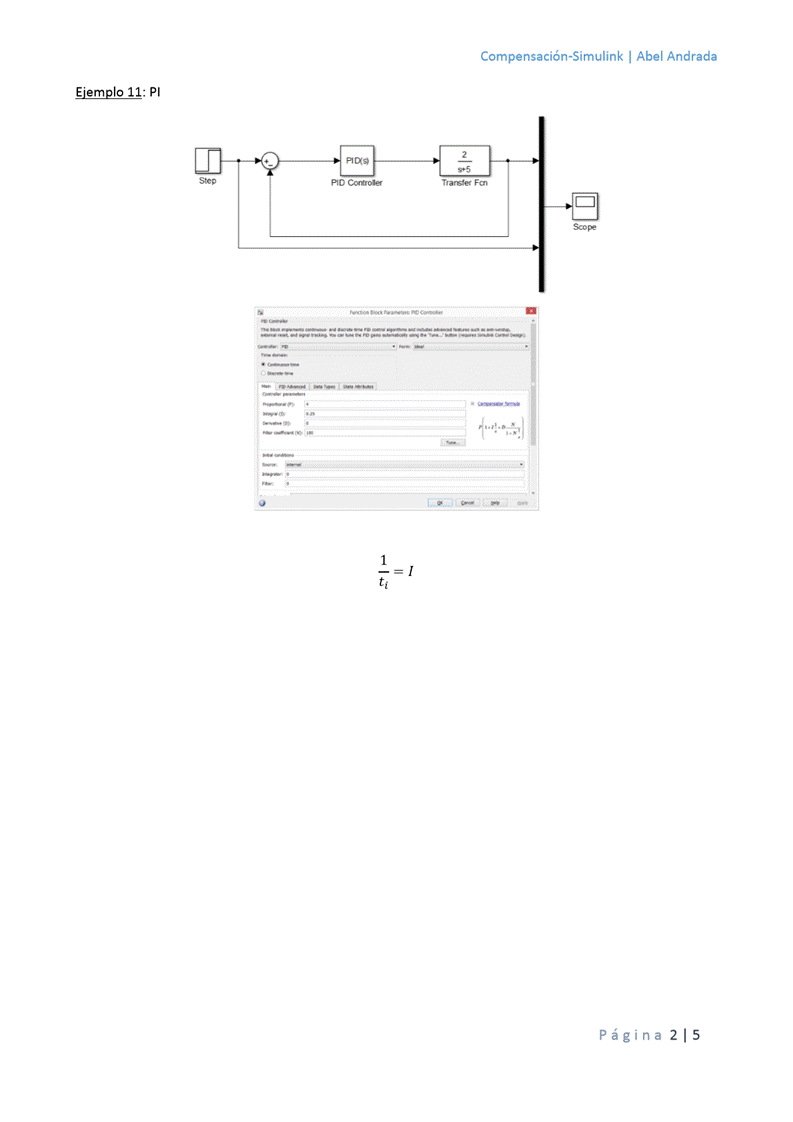

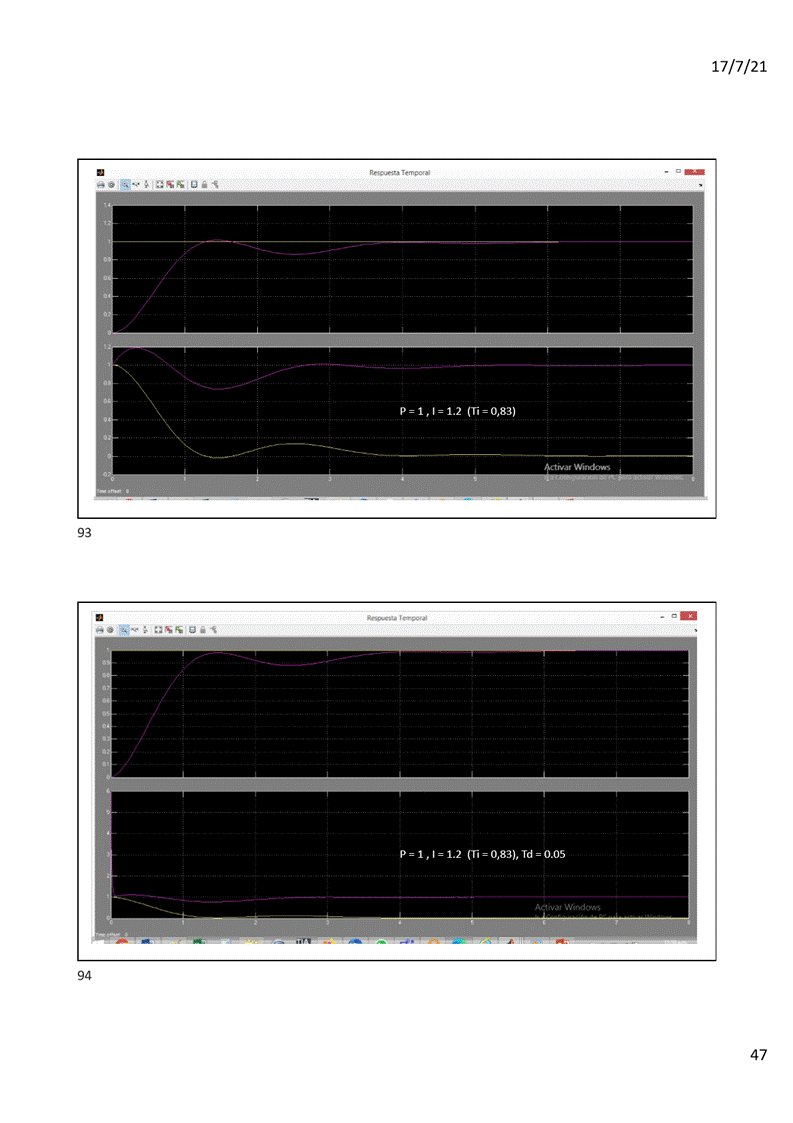

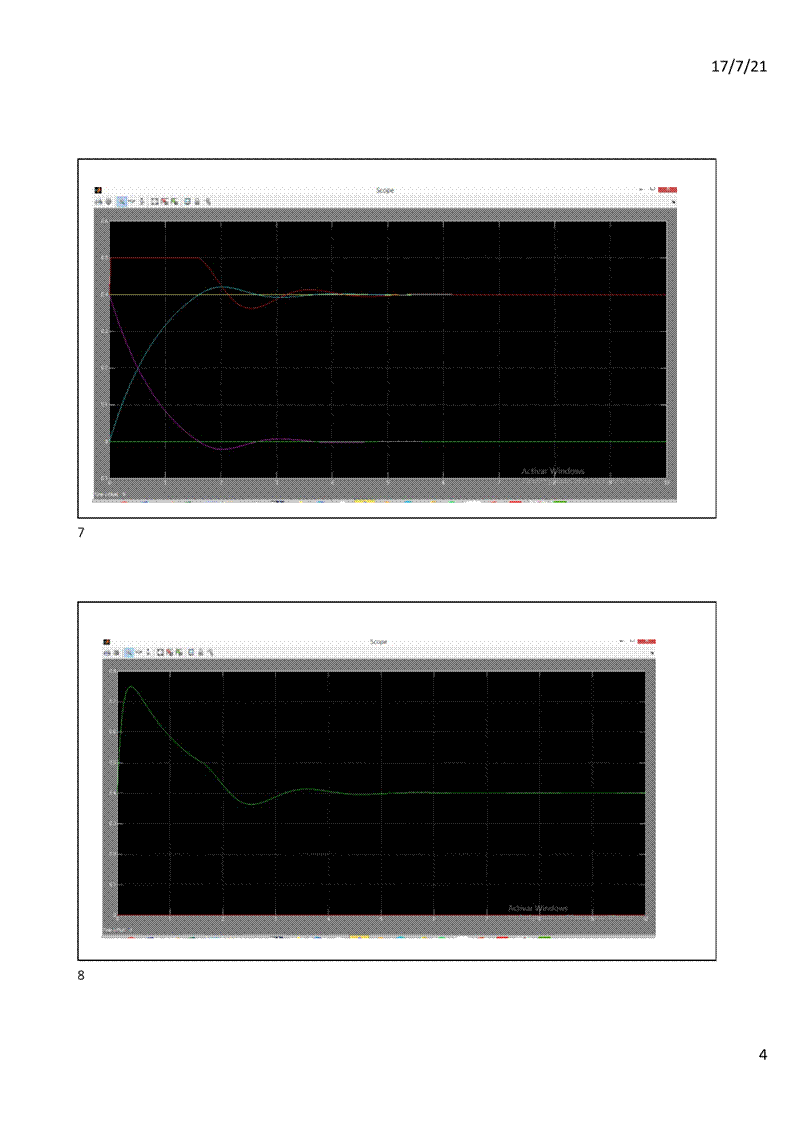

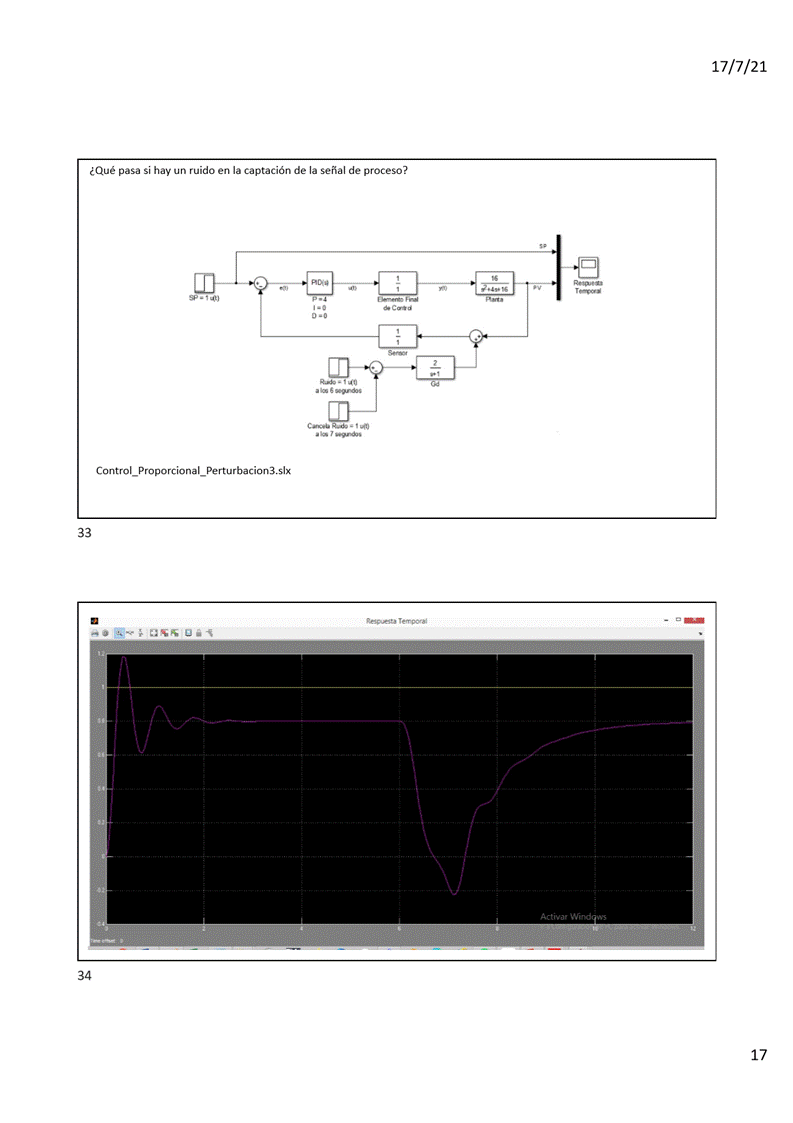

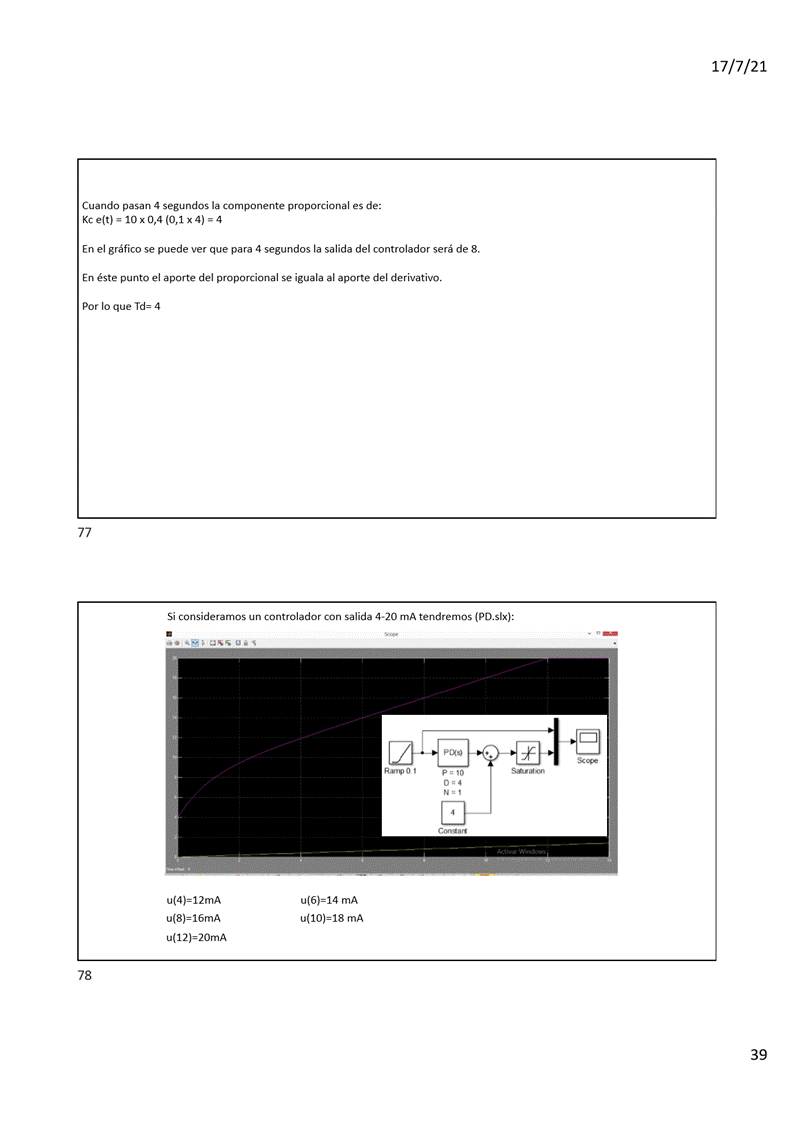

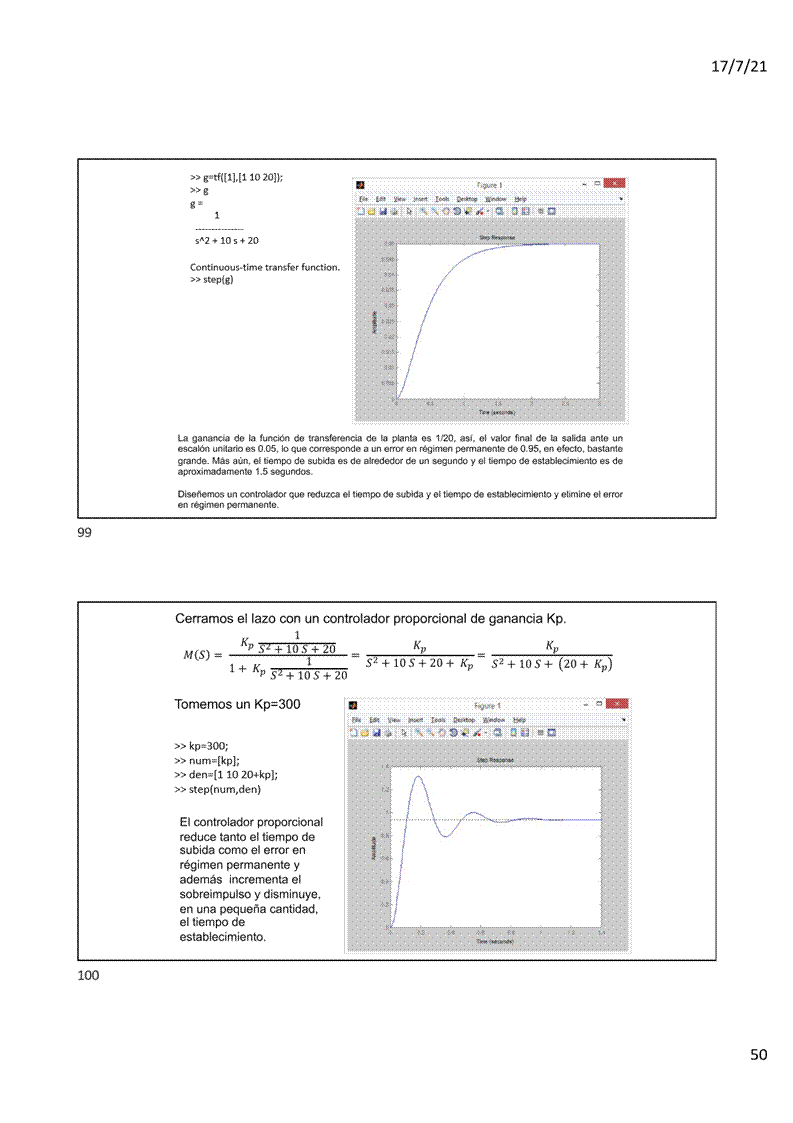

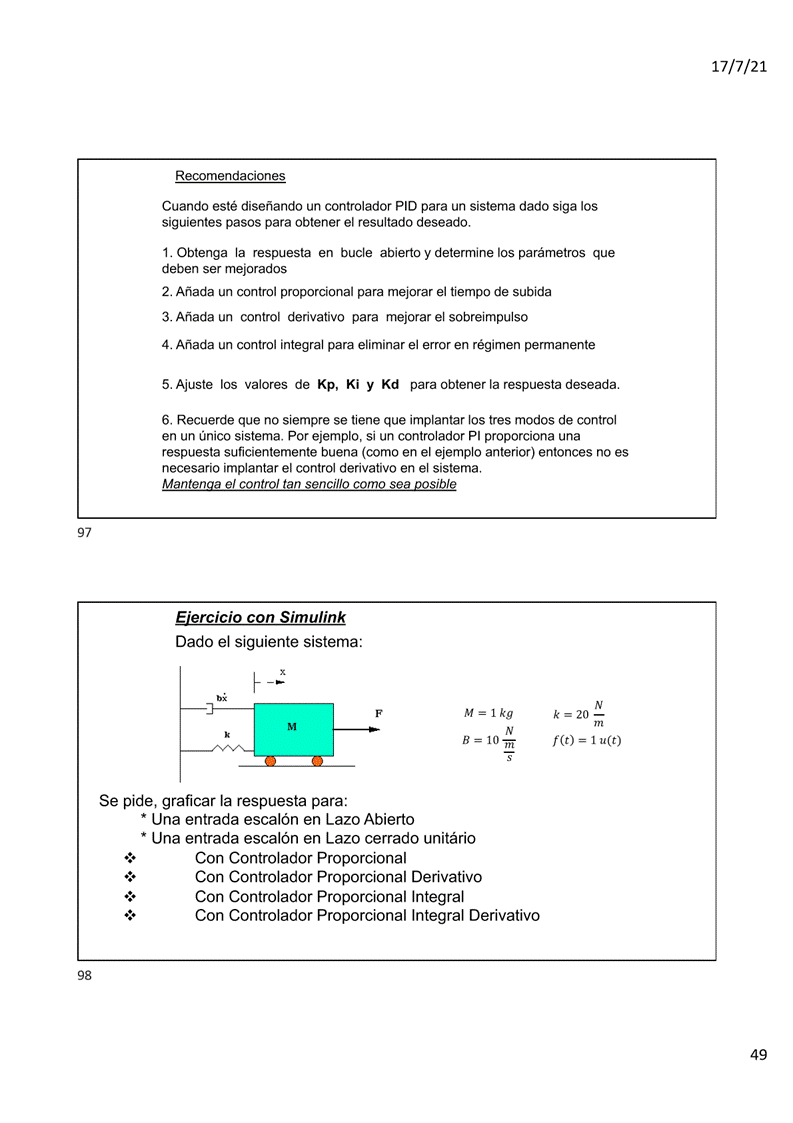

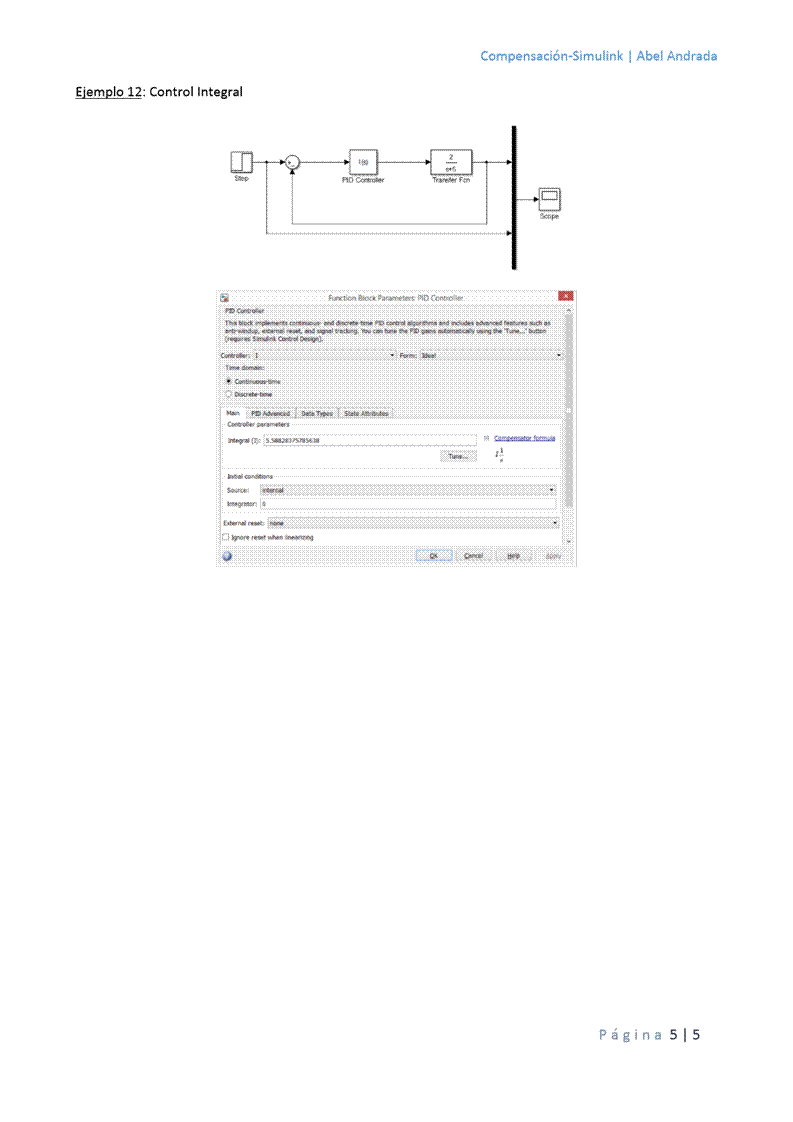

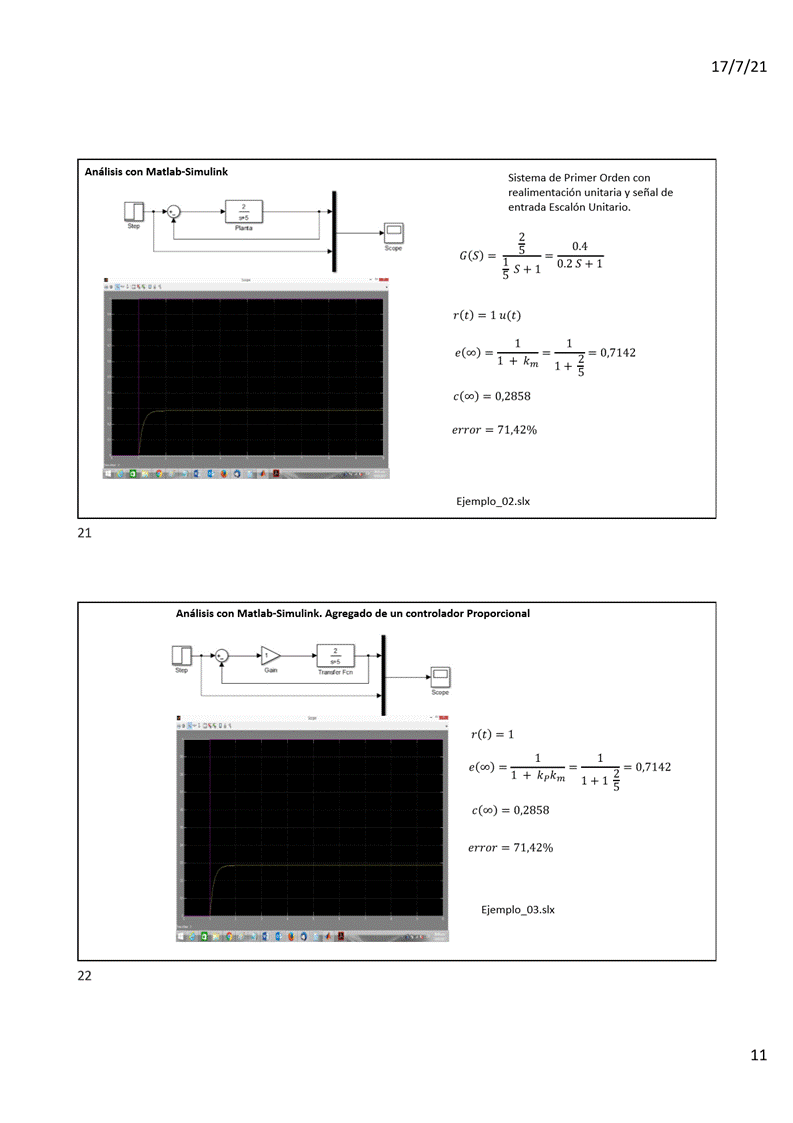

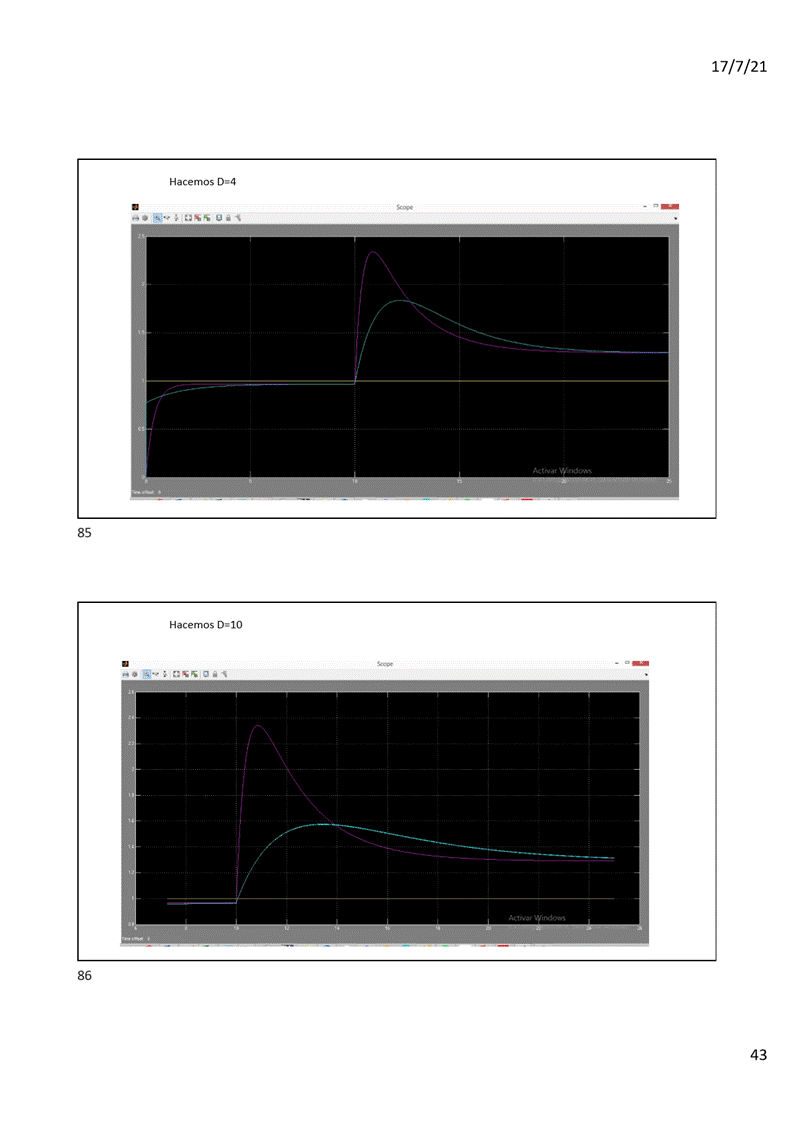

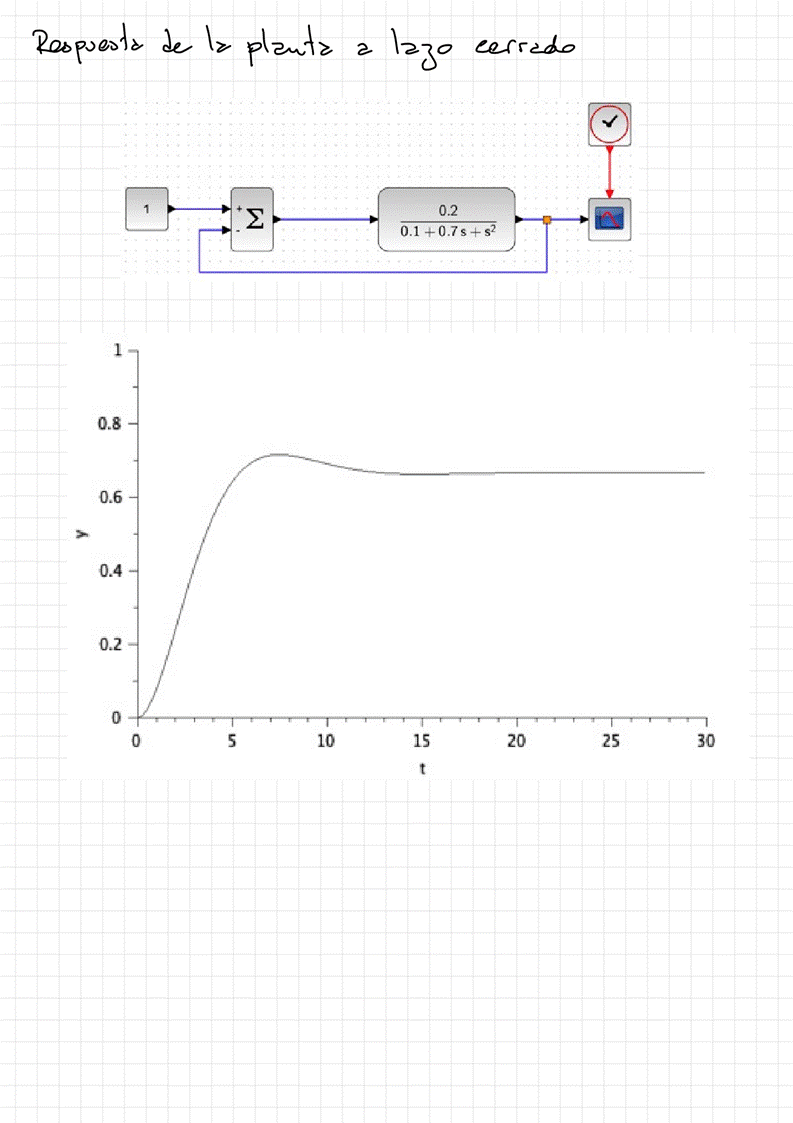

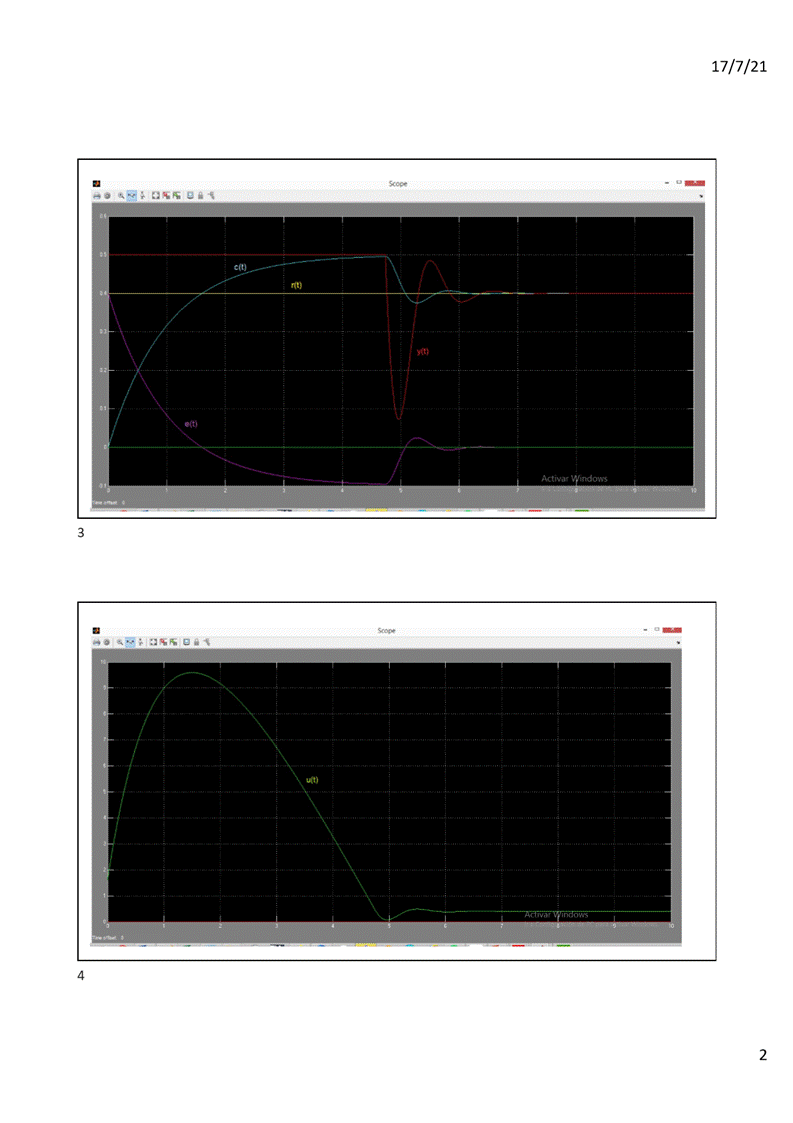

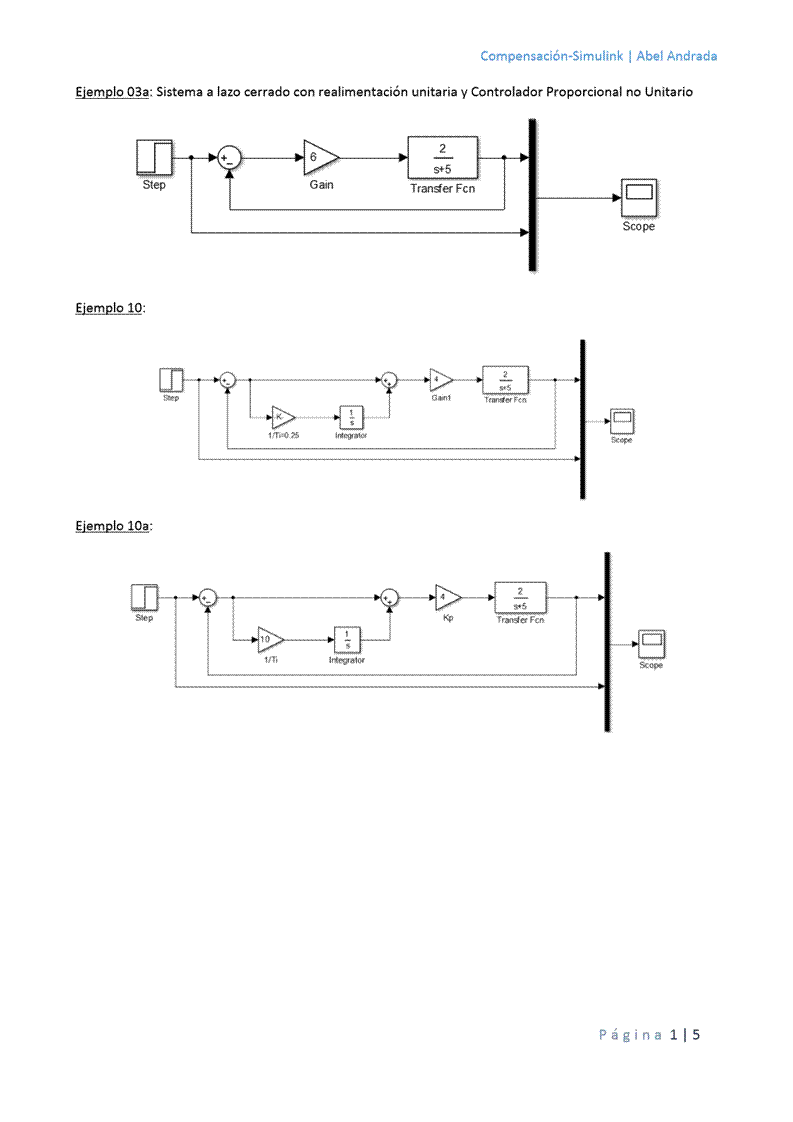

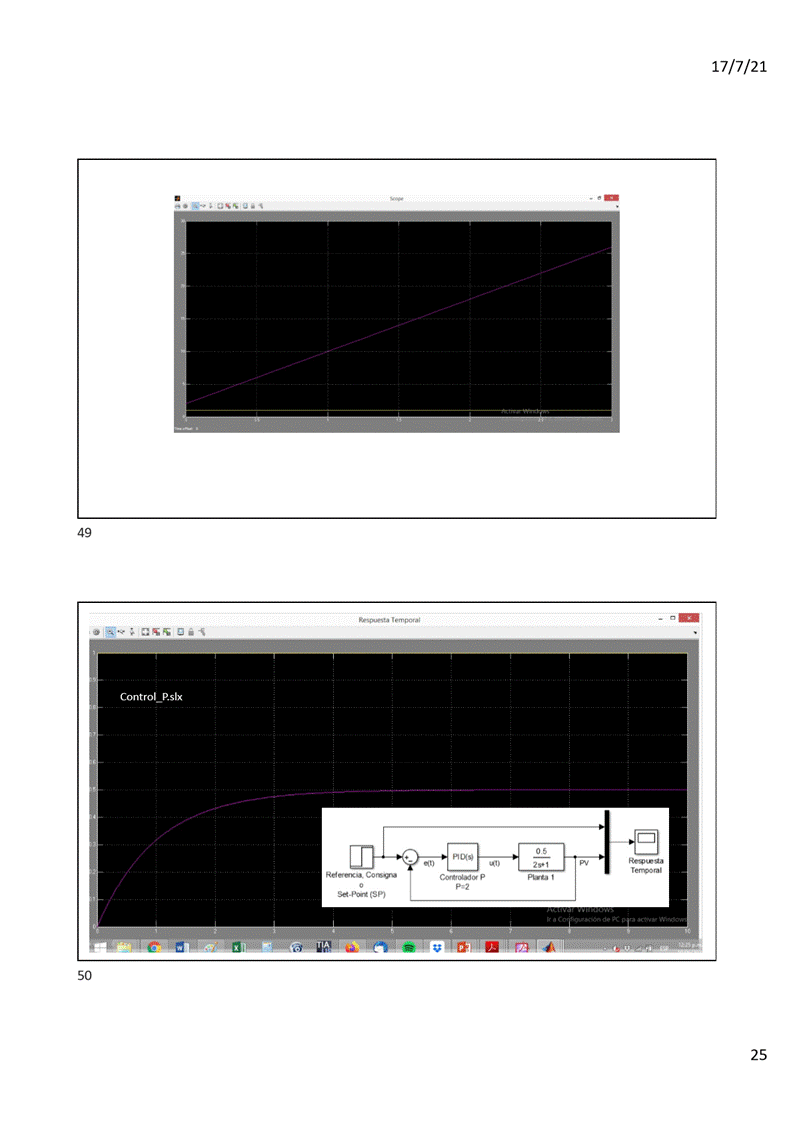

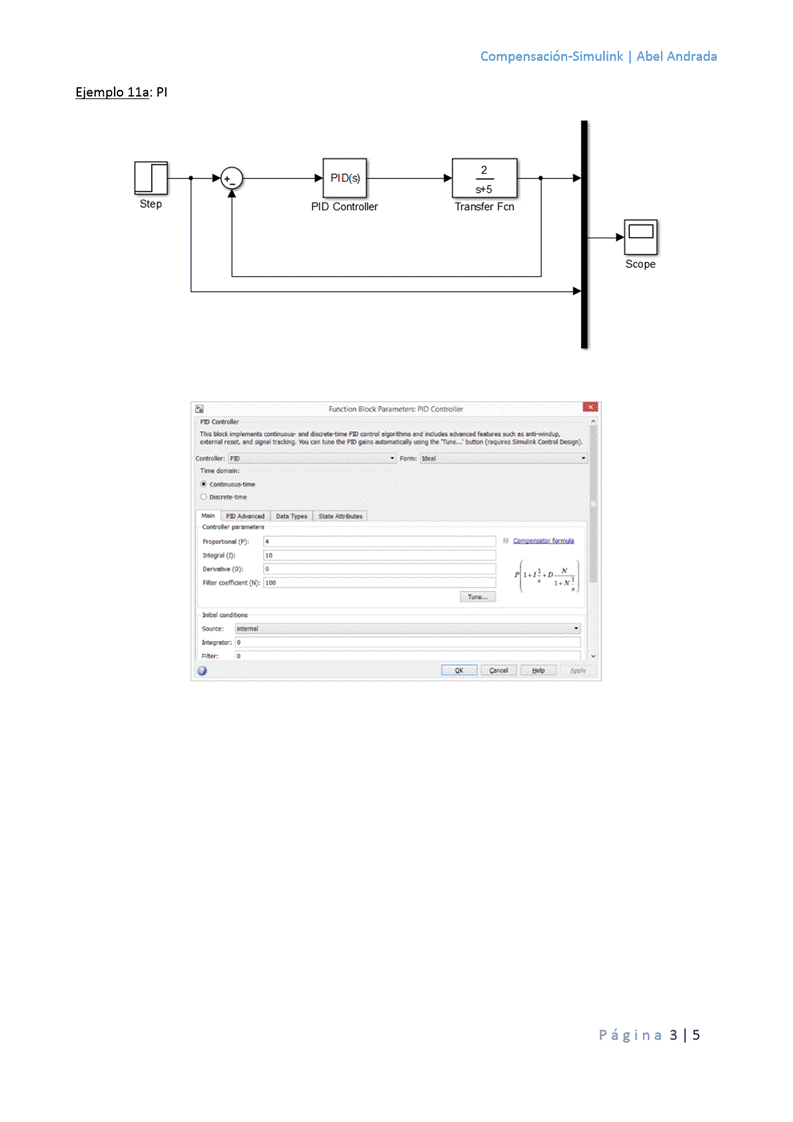

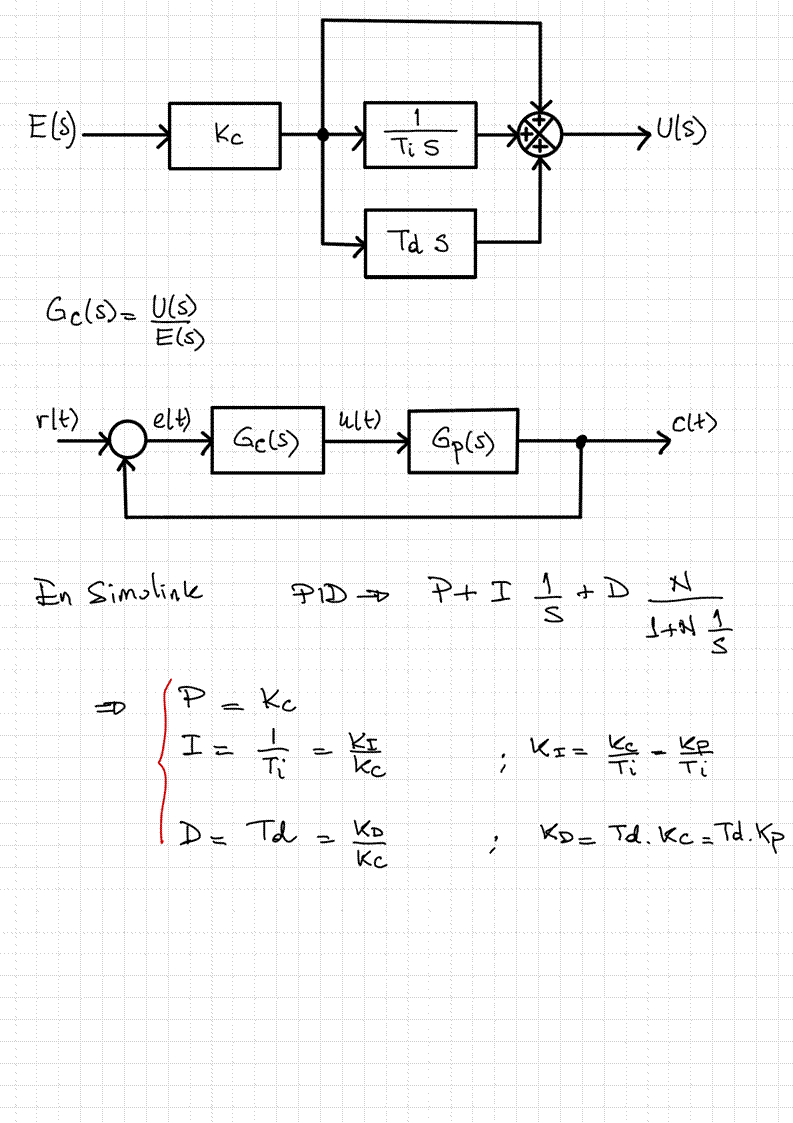

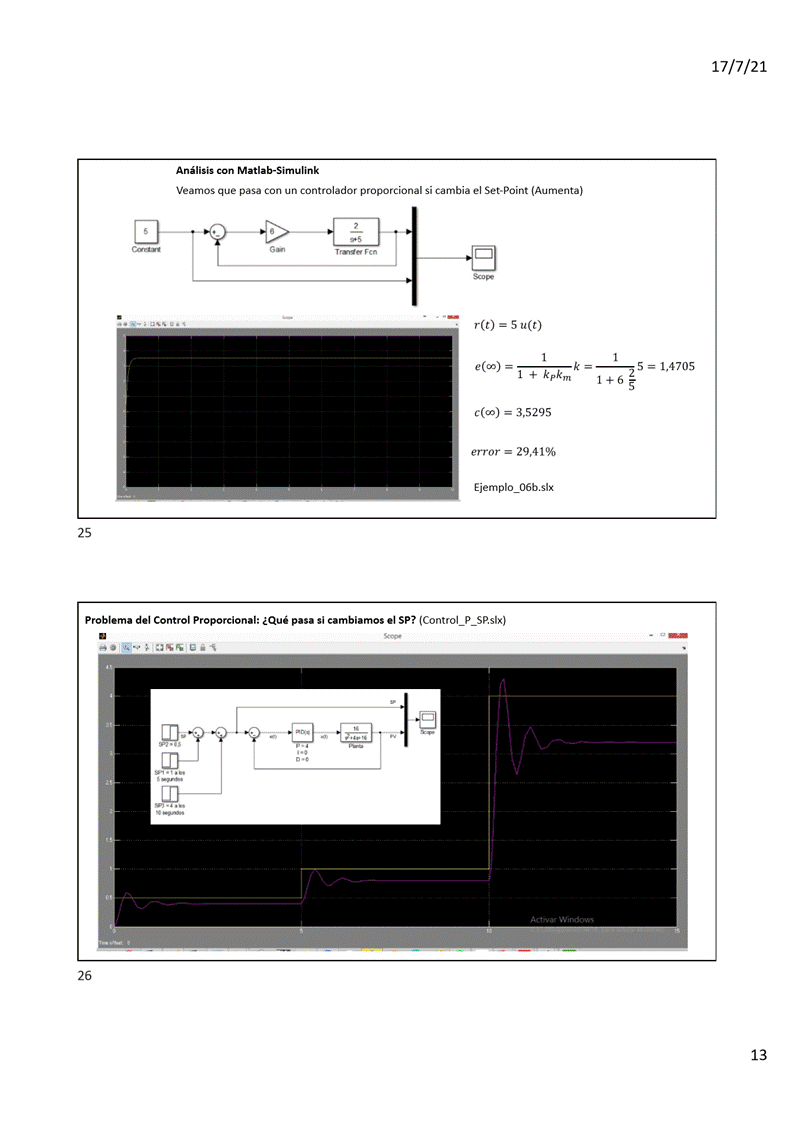

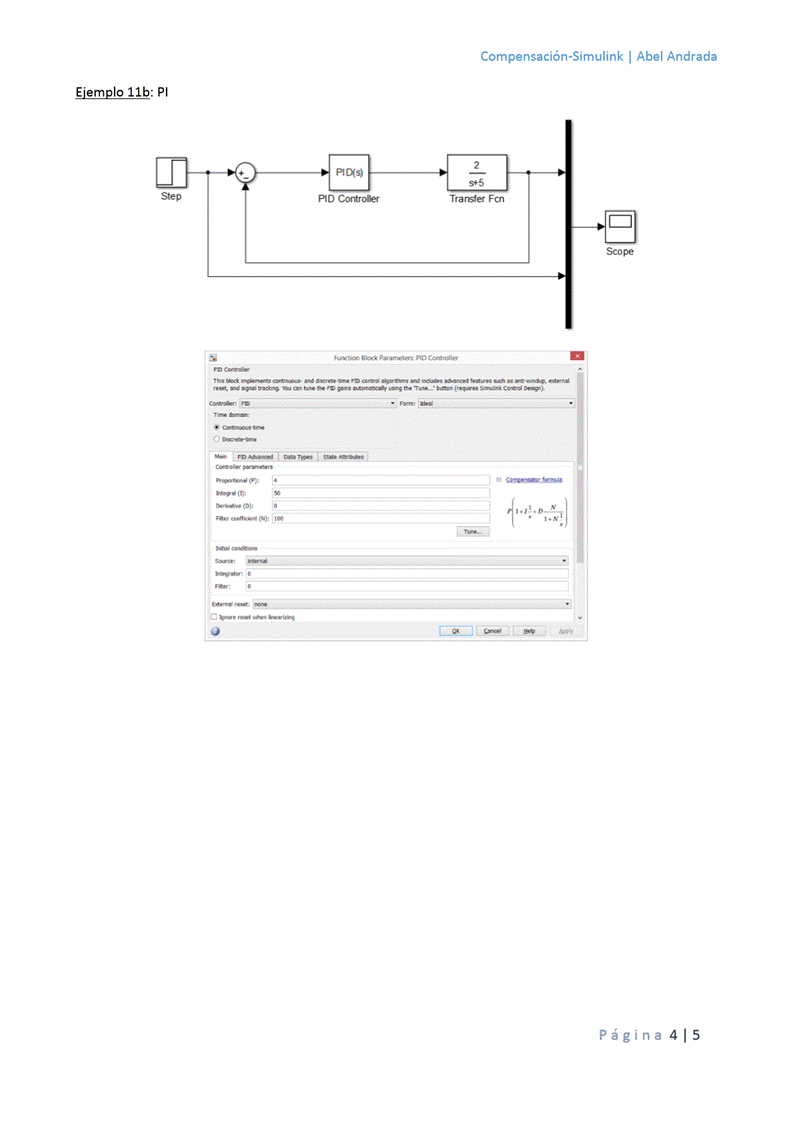

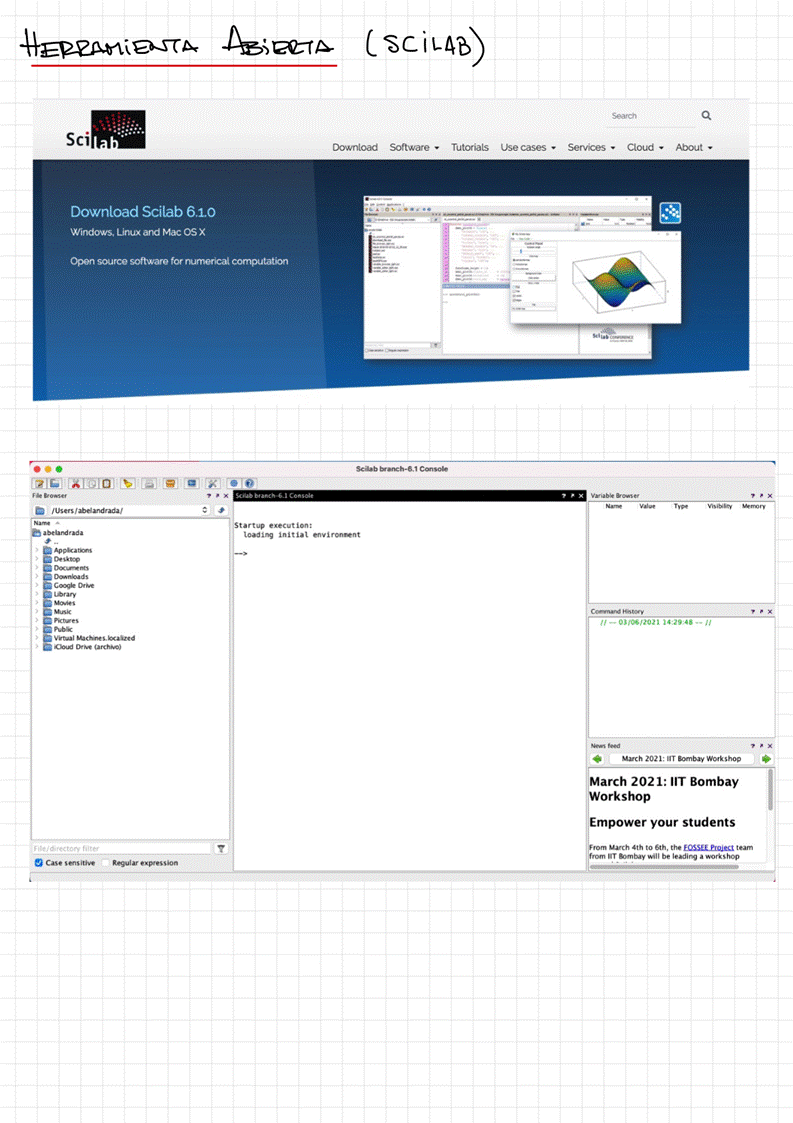

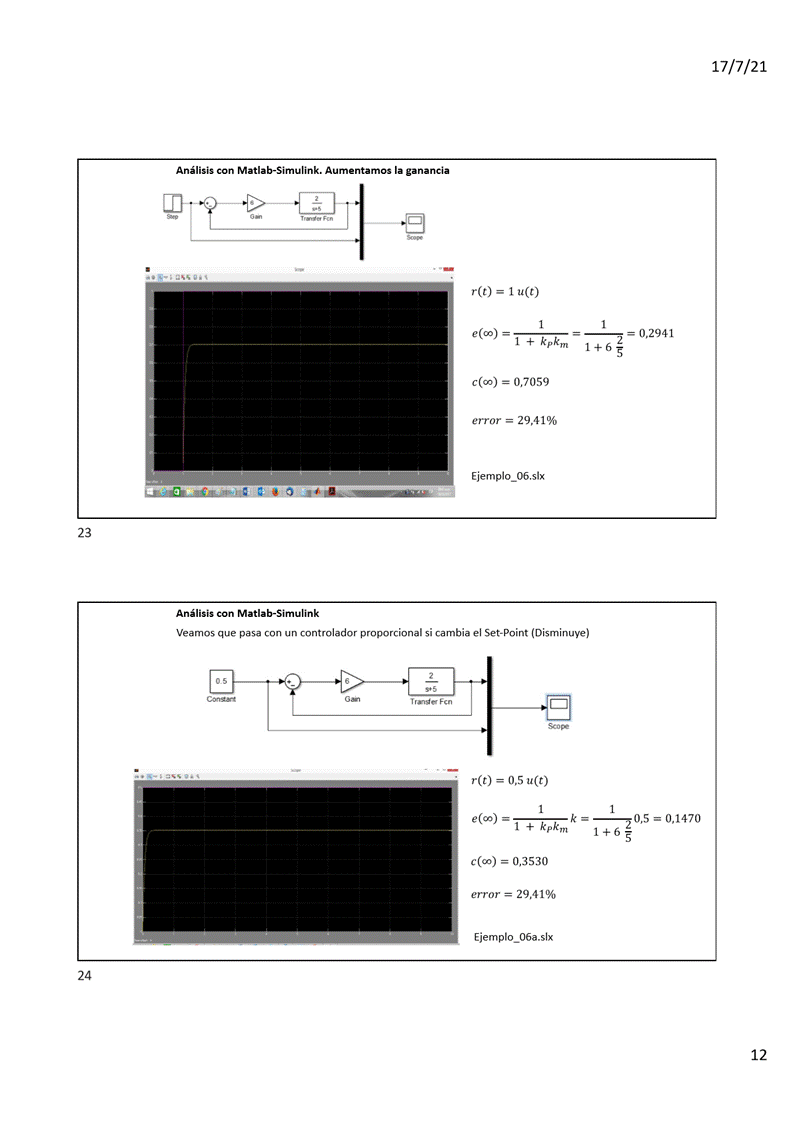

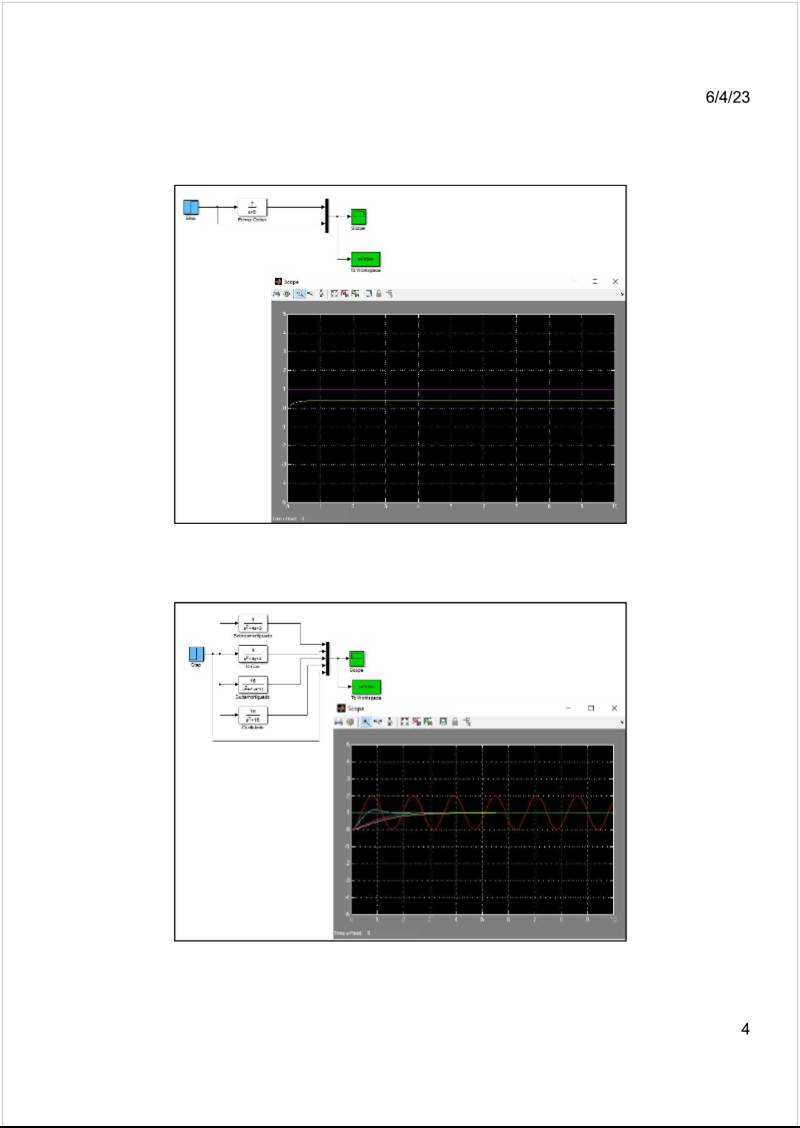

6.1.5 Simulink V2022
lunes, 15 de mayo de 2023
19:48
<<6.1.5 Simulink V2022.pdf>>

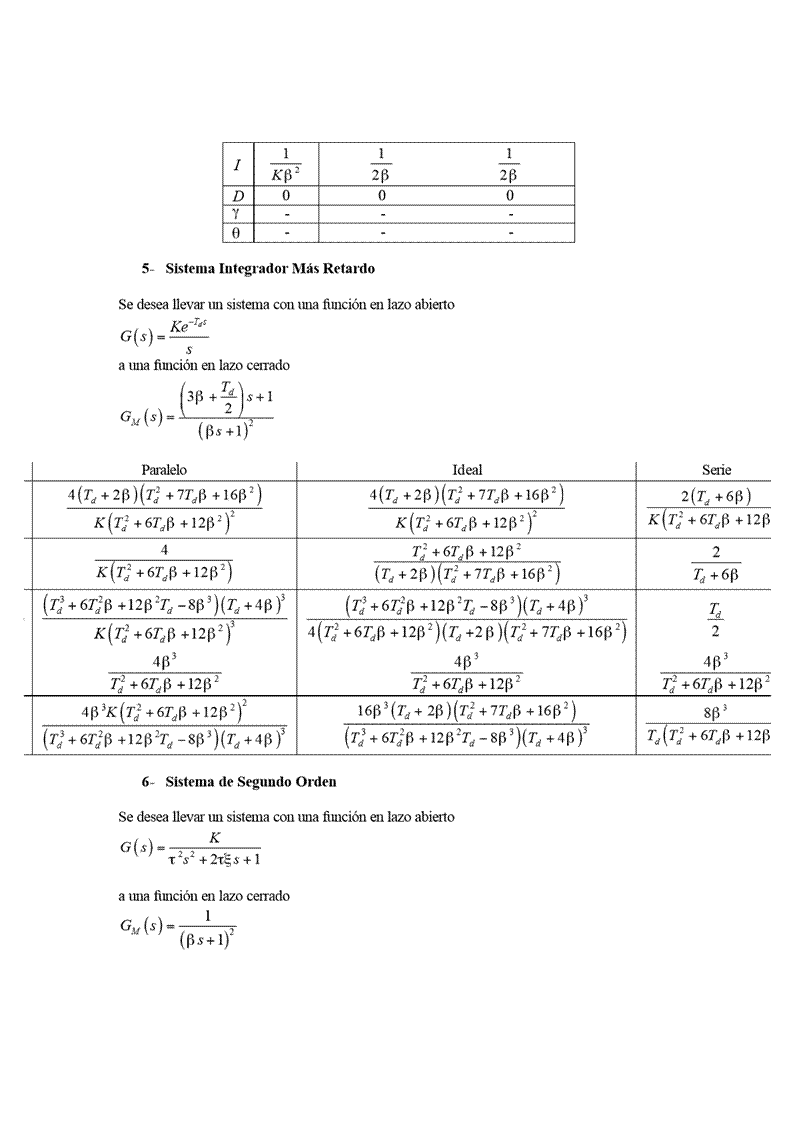

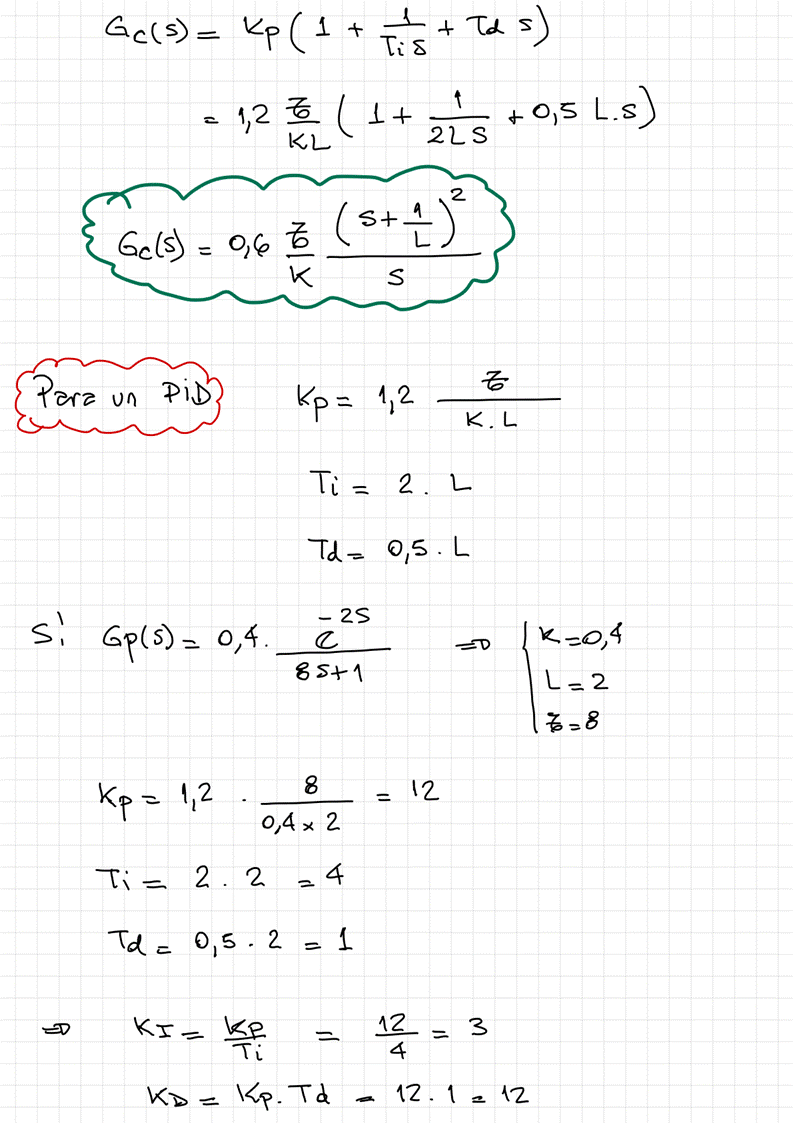

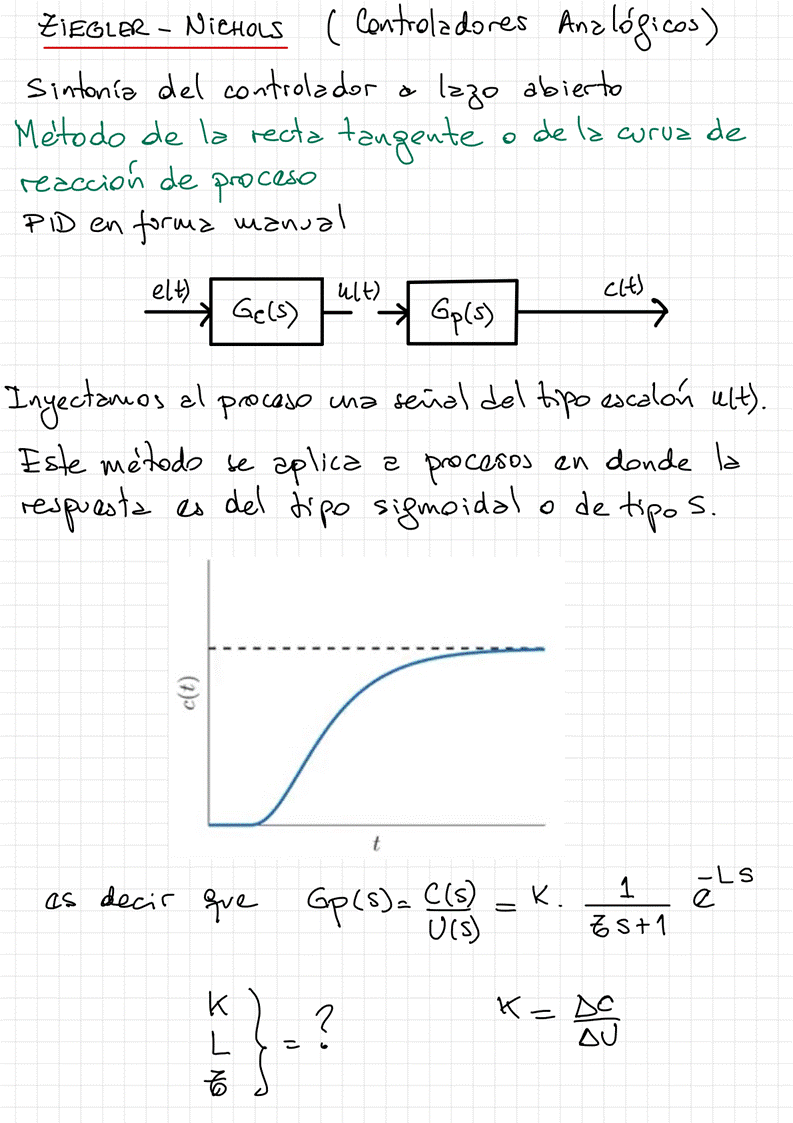

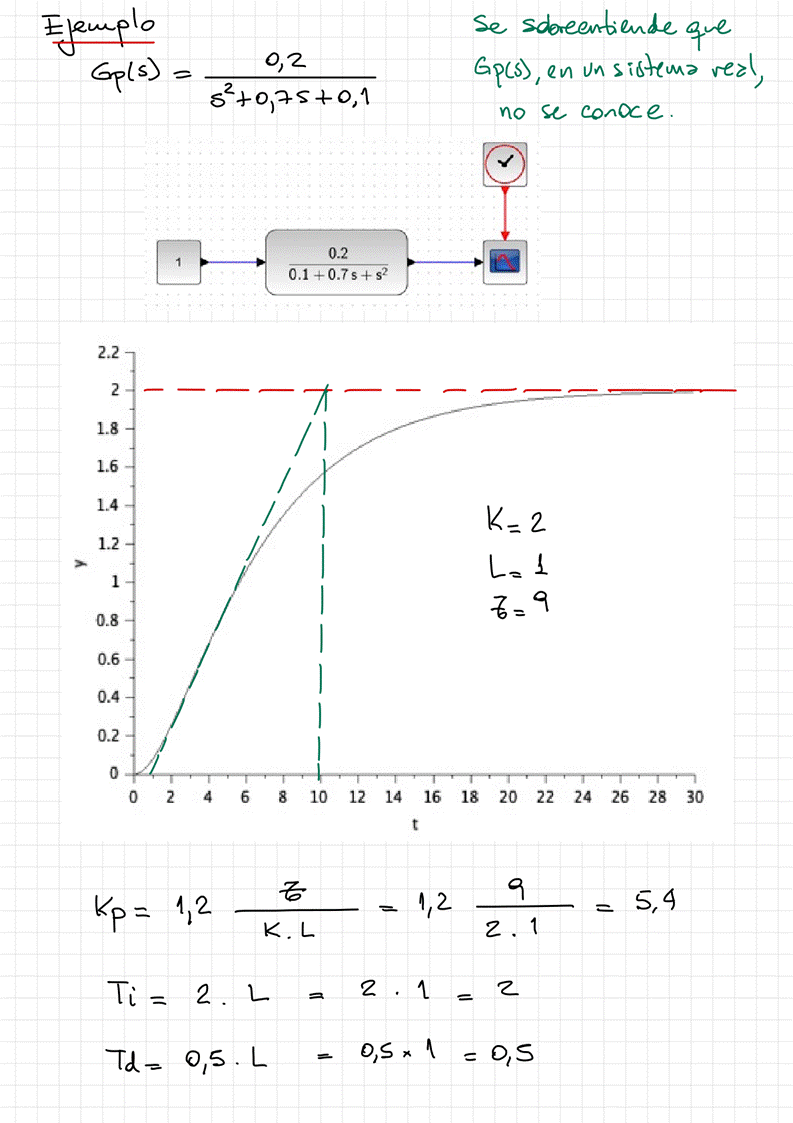

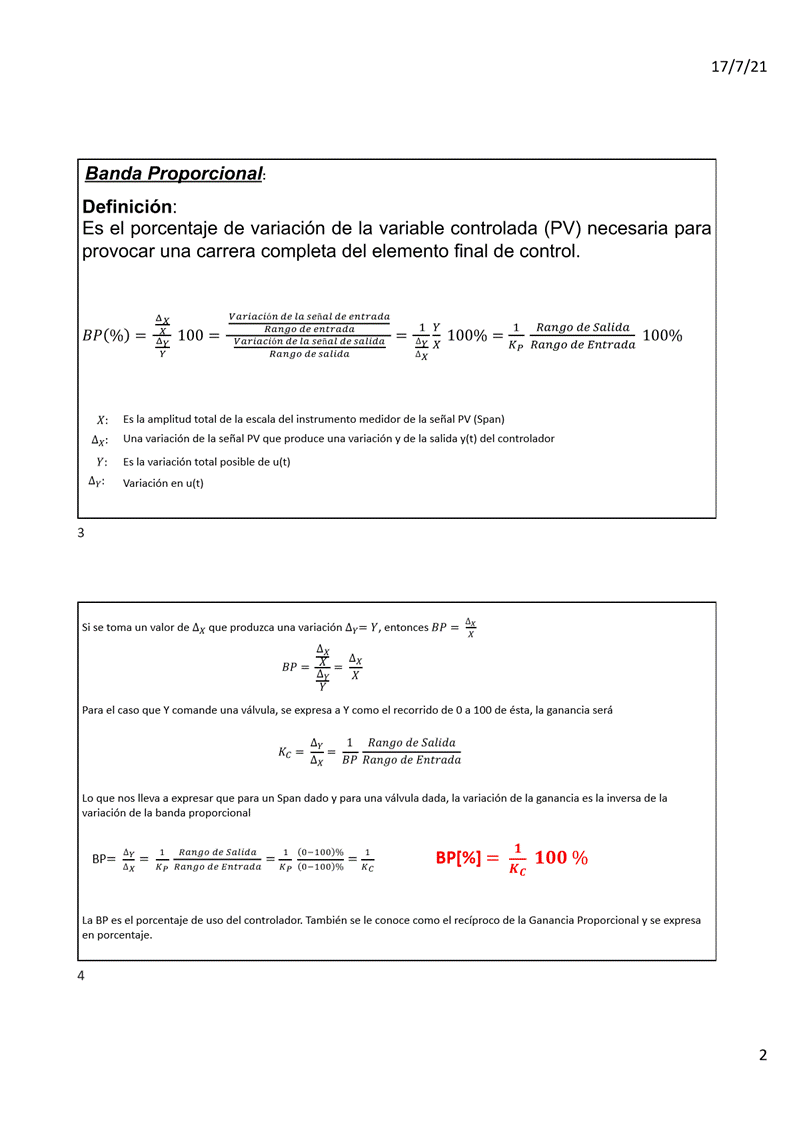

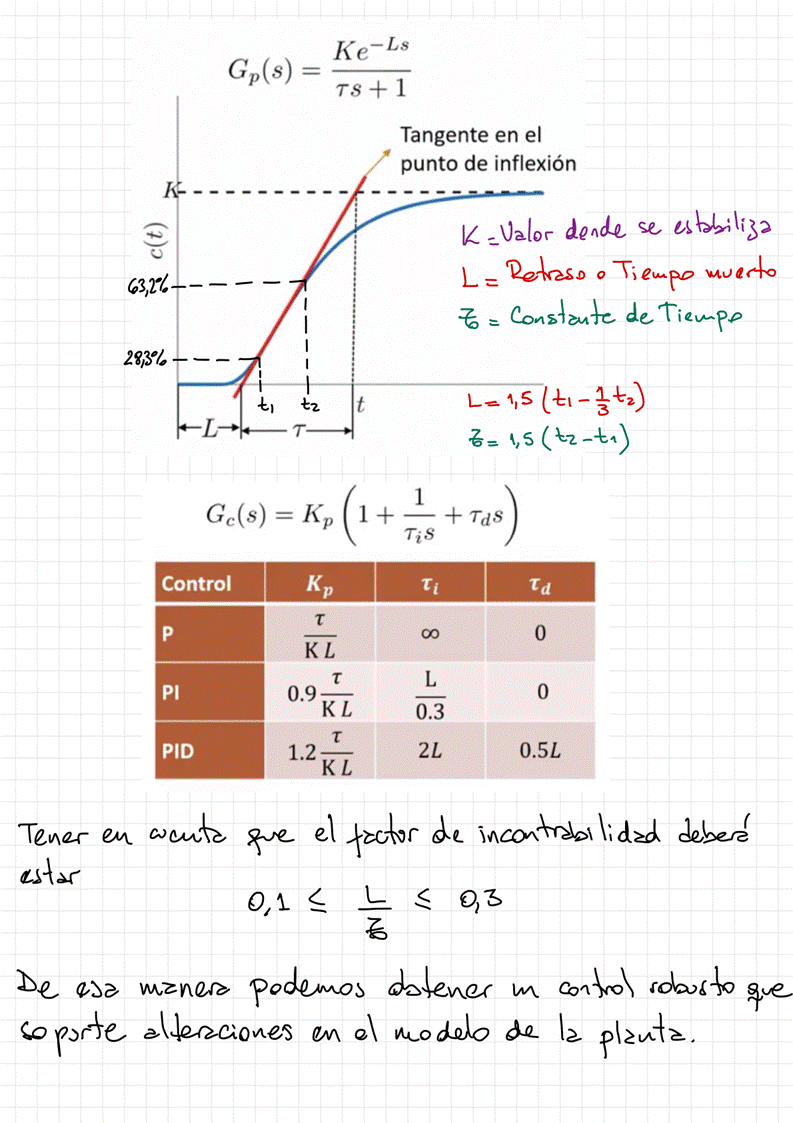

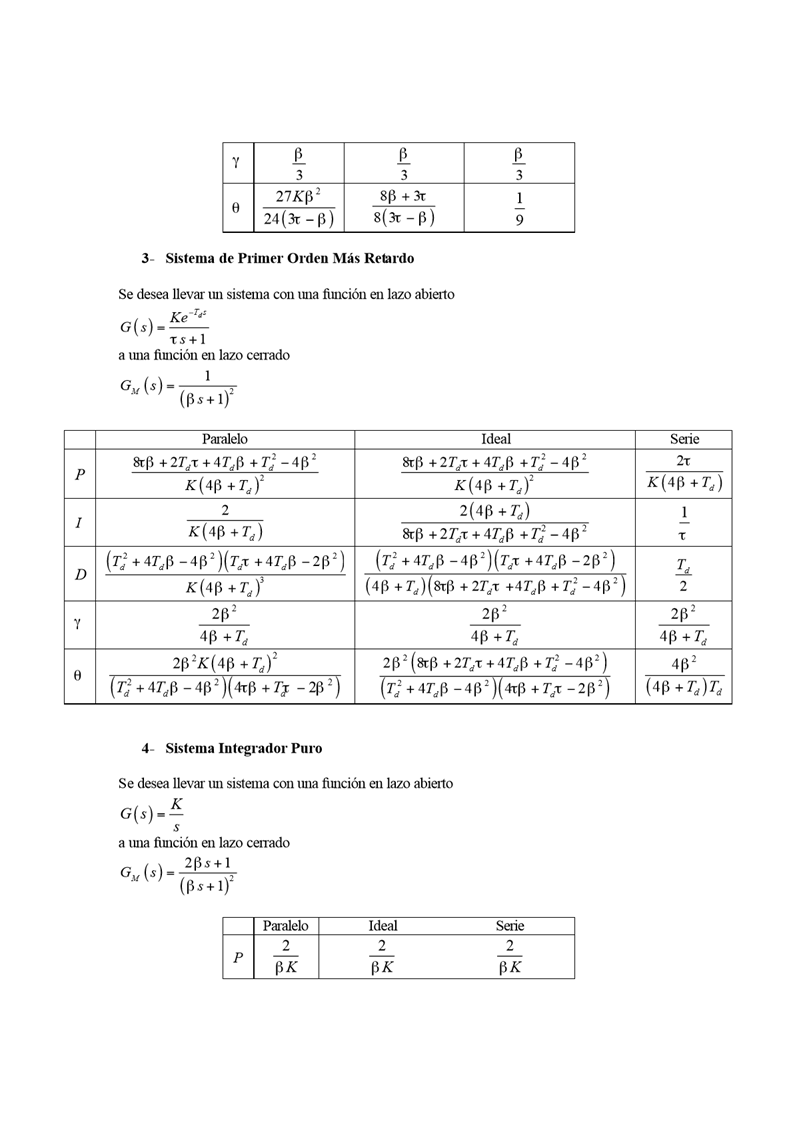

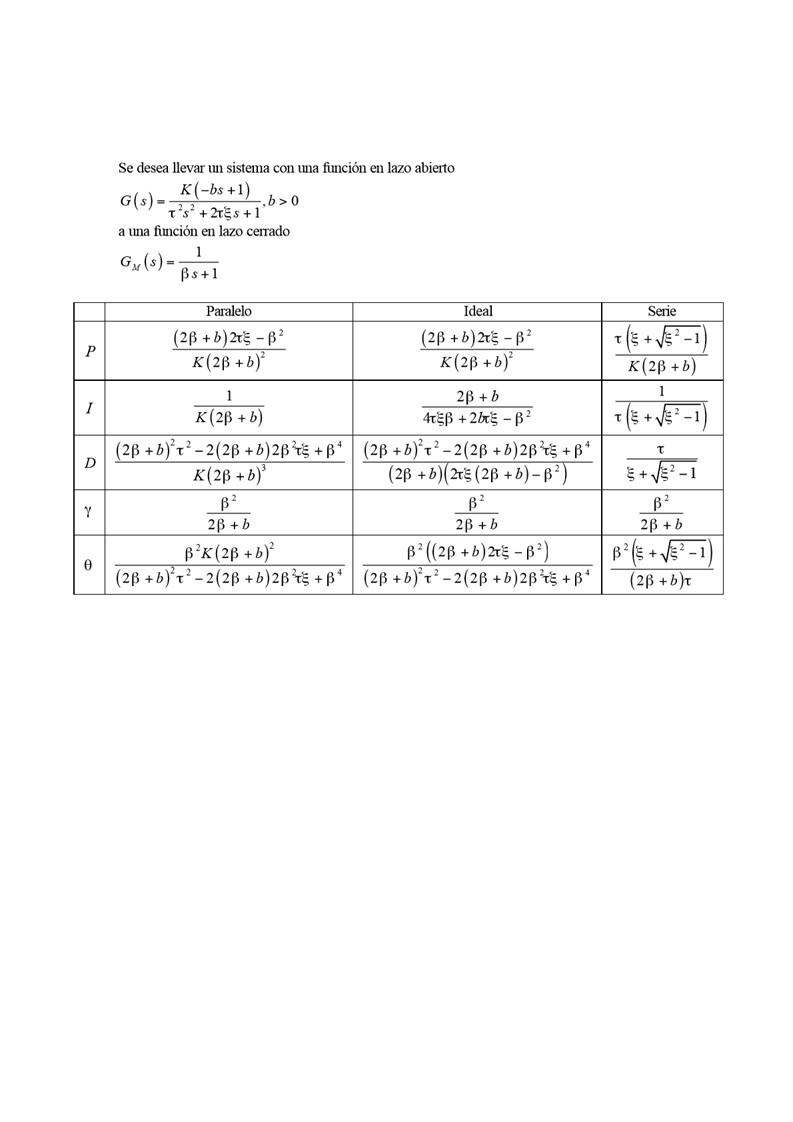

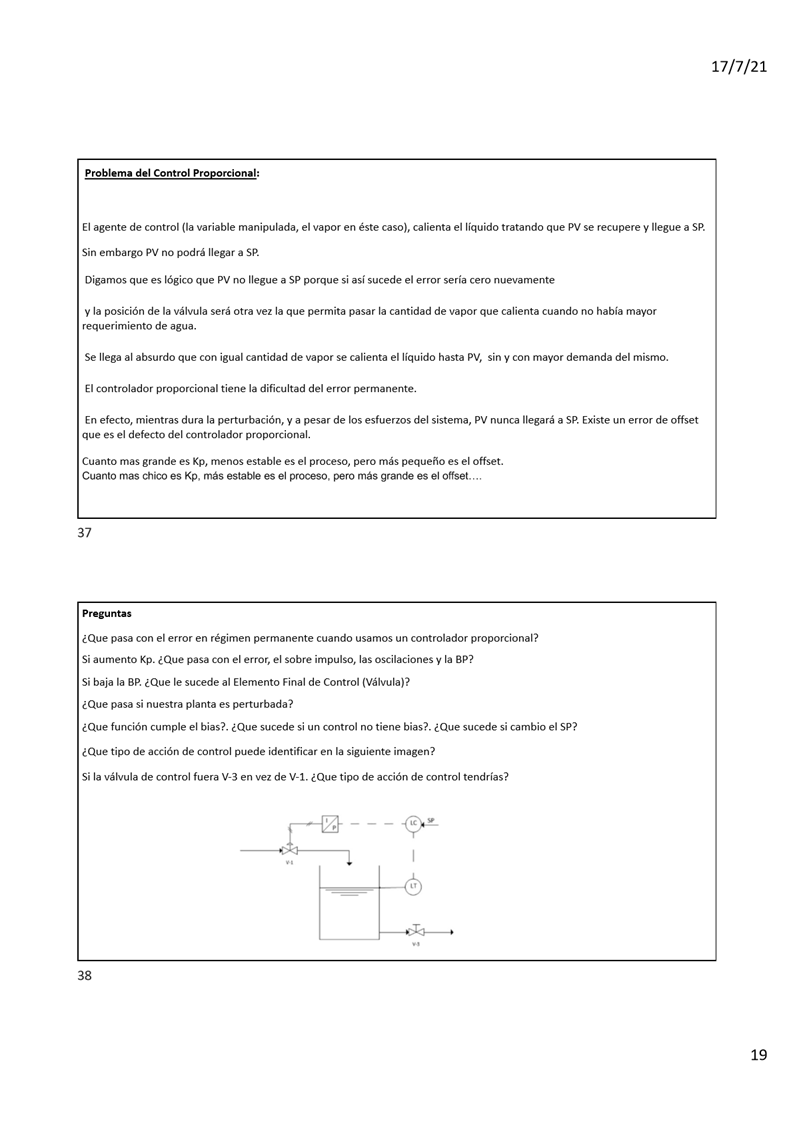

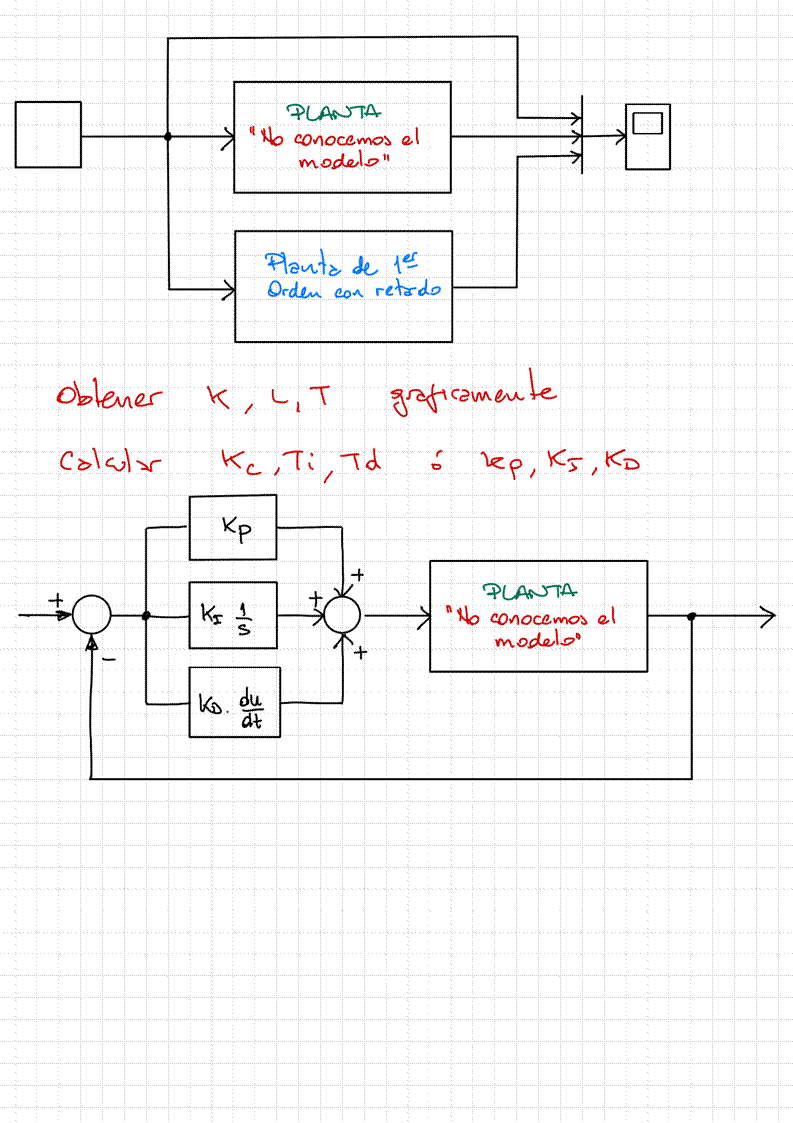

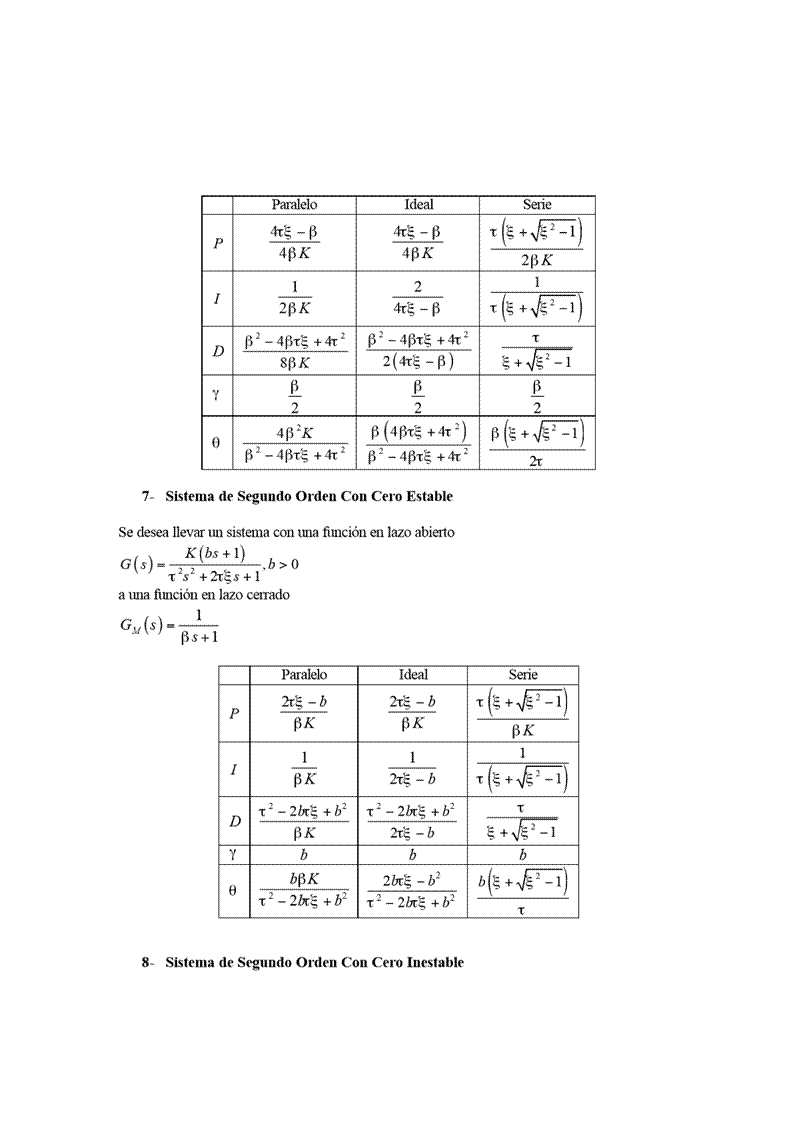

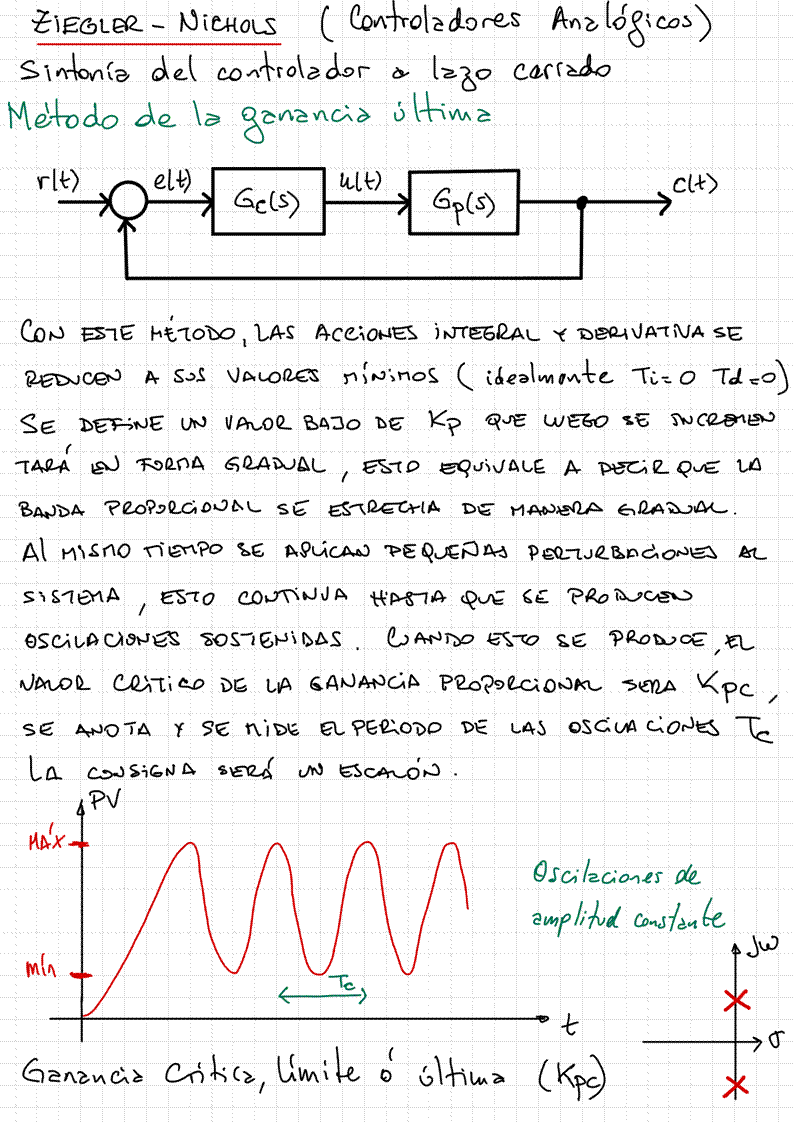

6.2.0 Sintonizacion V2022
lunes, 15 de mayo de 2023
19:48
<<6.2.0 Sintonizacion V2022.pdf>>

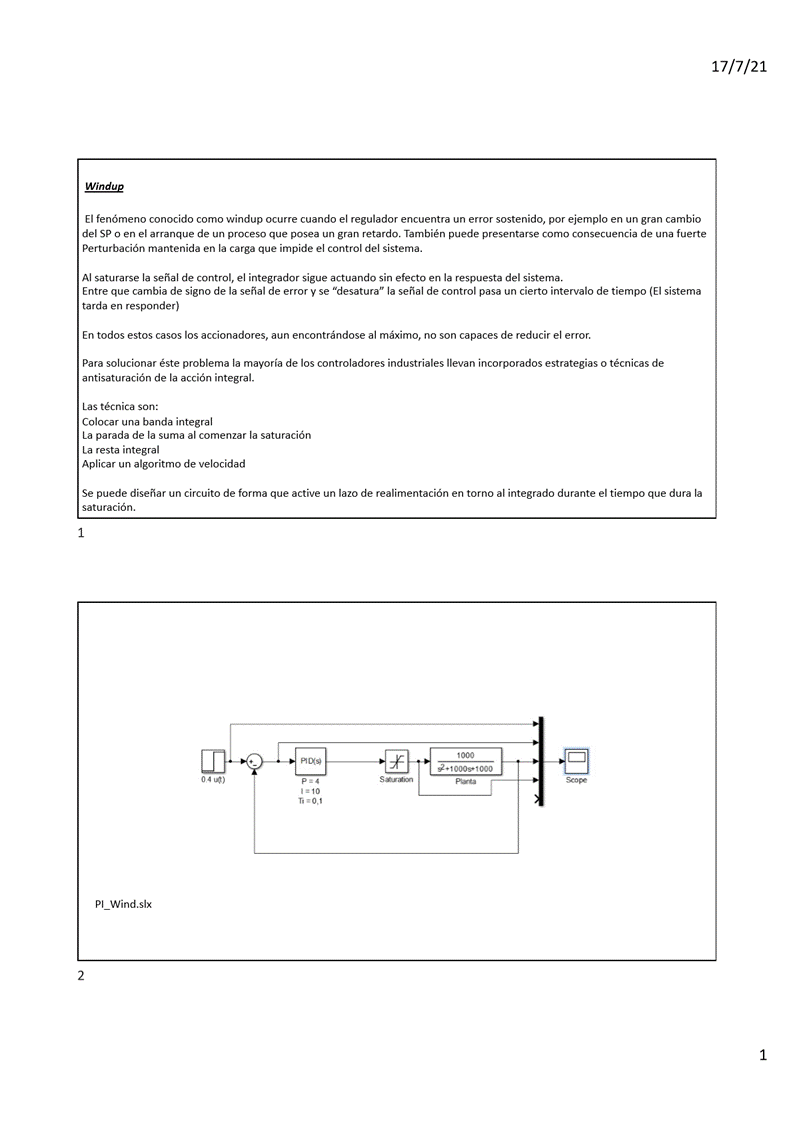

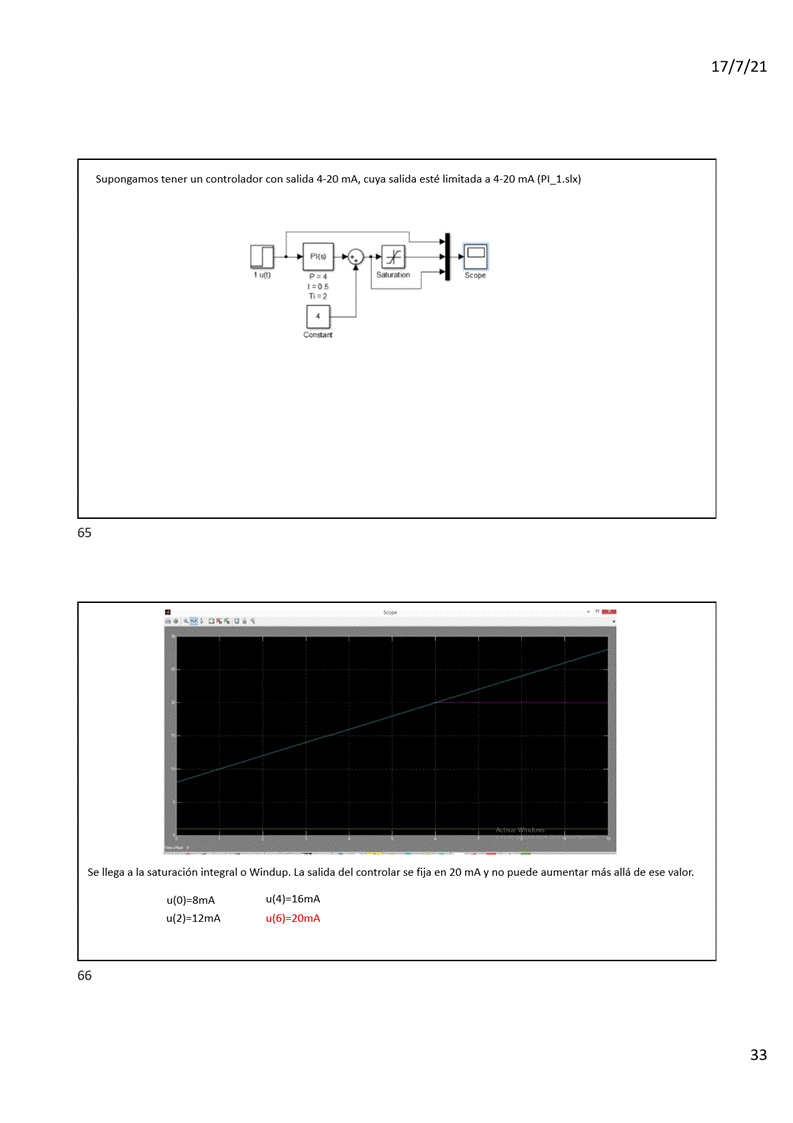

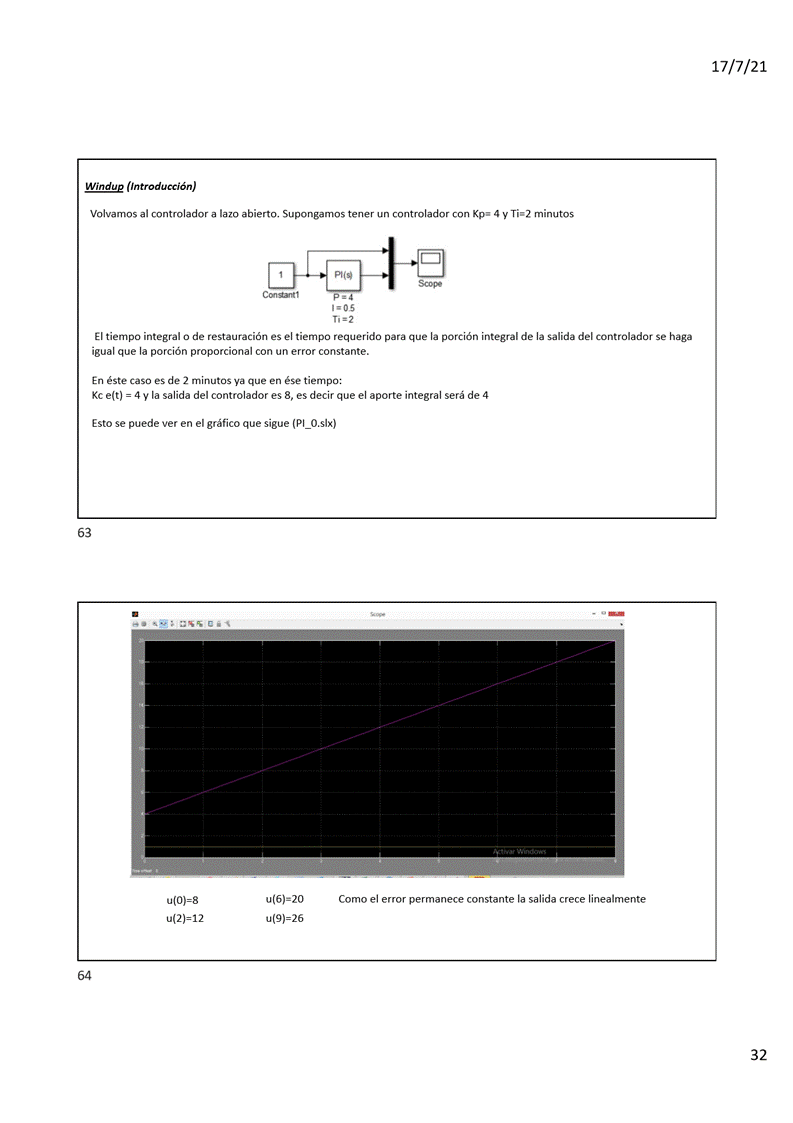

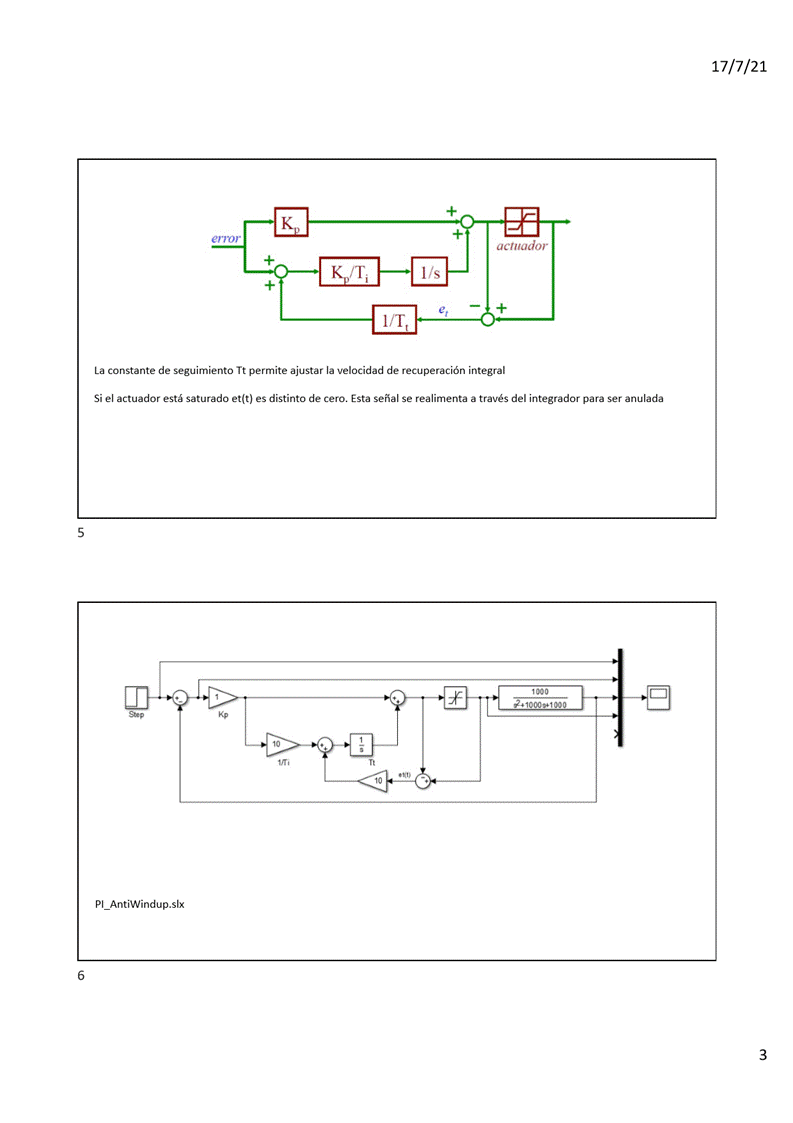

6.3.0 WindUp V2022
lunes, 15 de mayo de 2023
19:48
<<6.3.0 WindUp V2022.pdf>>

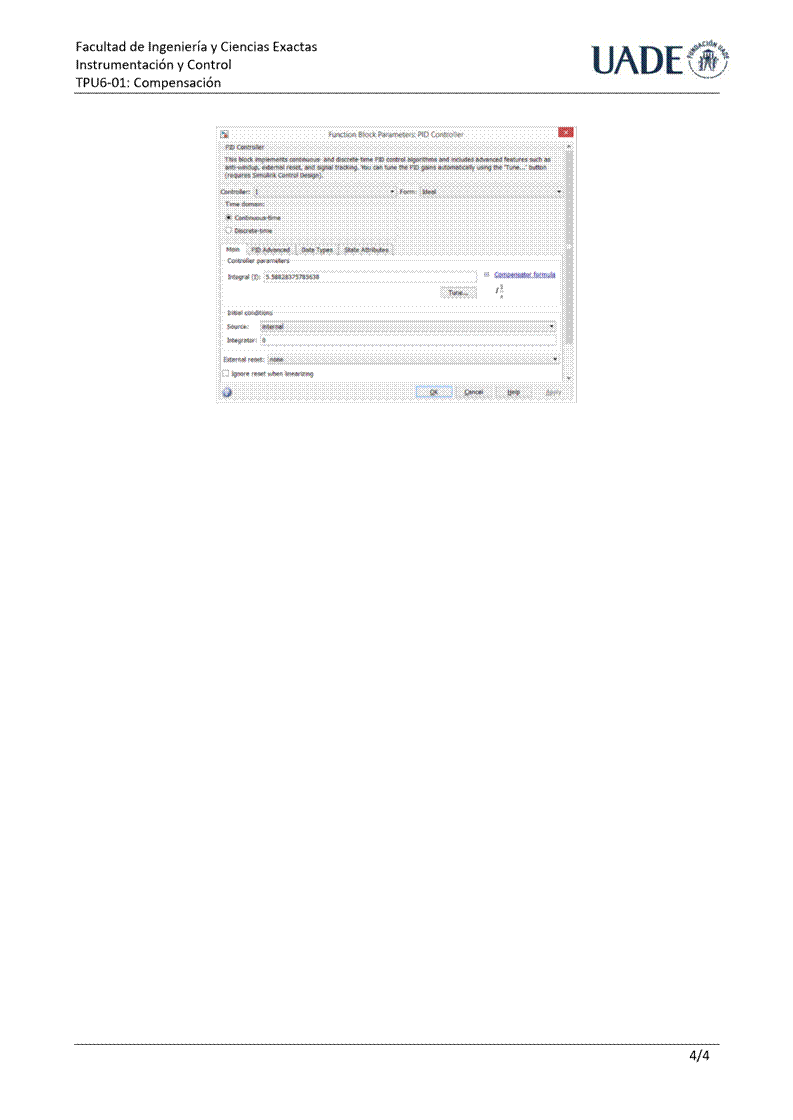

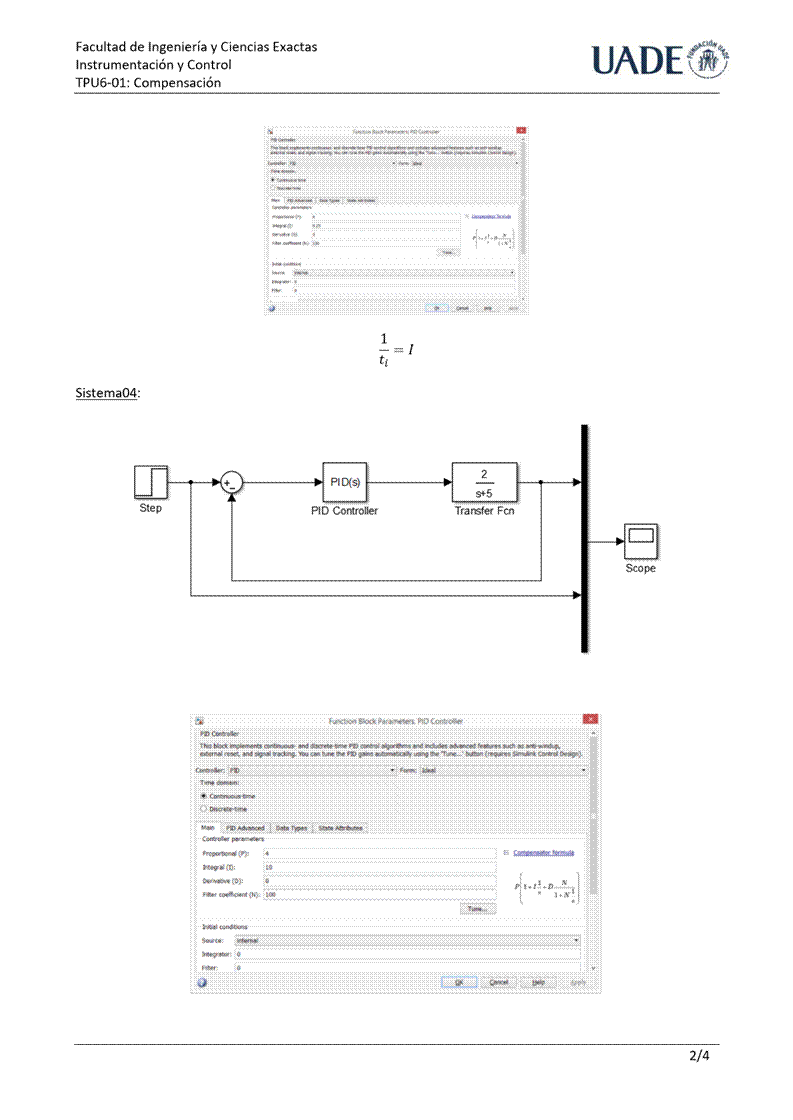

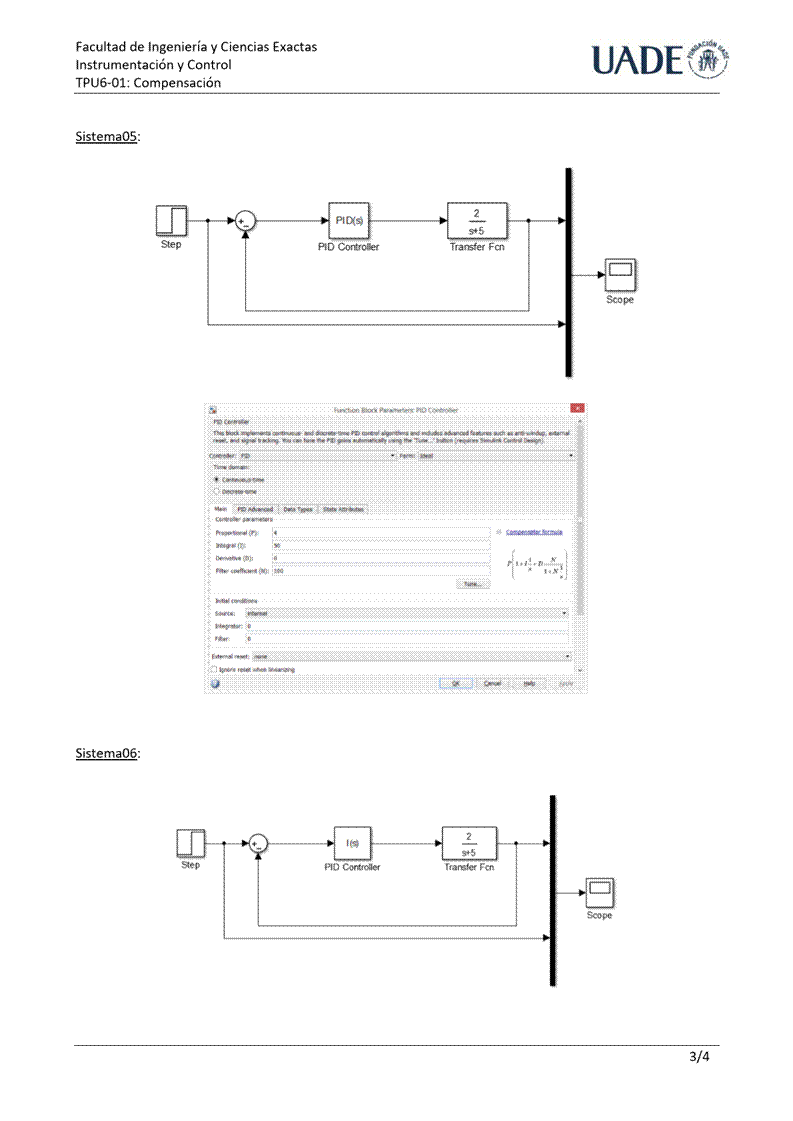

TP U6
lunes, 15 de mayo de 2023
19:48
<<TPU6-01 V2023.pdf>>
1P
lunes, 15 de mayo de 2023
19:50

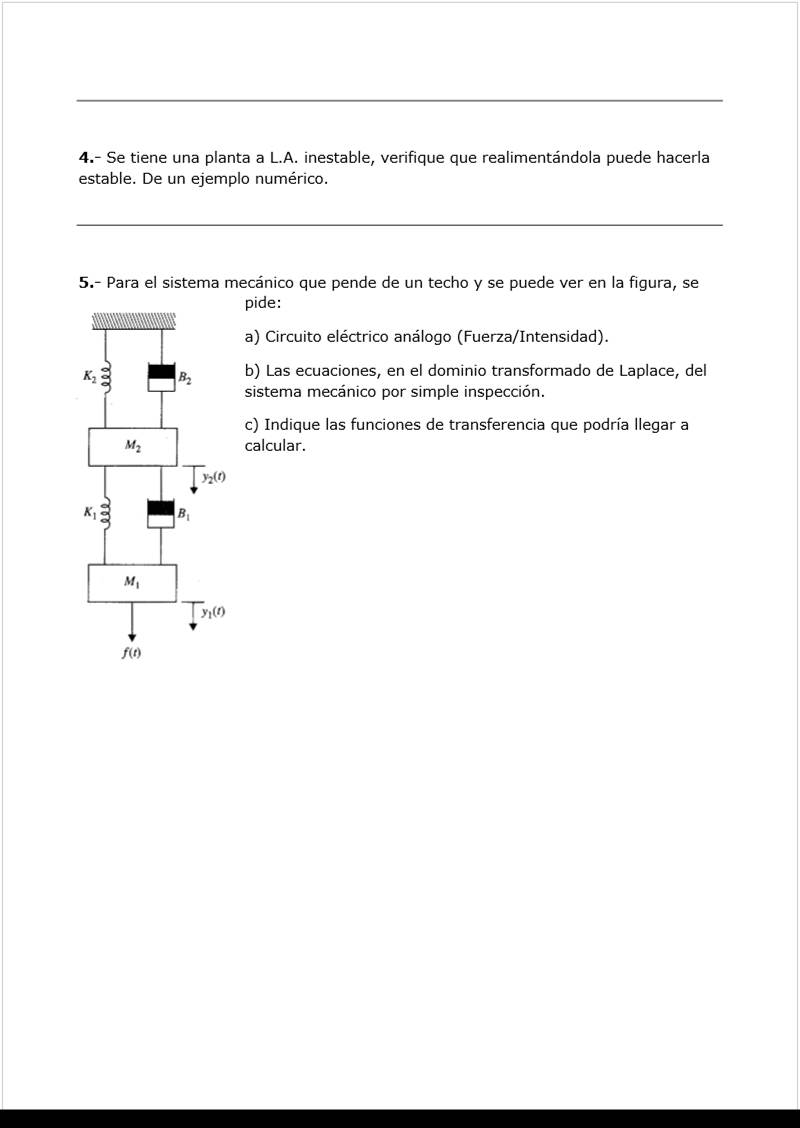

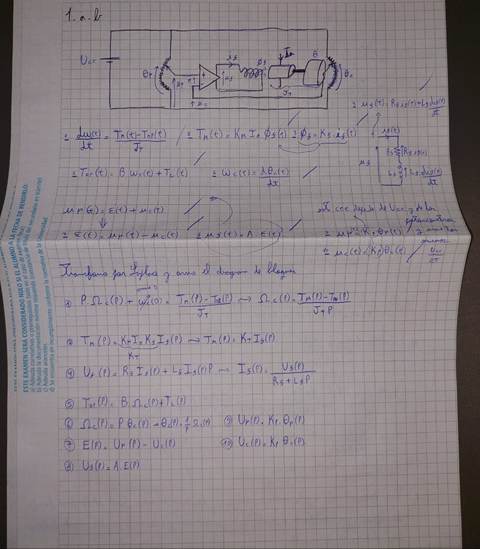

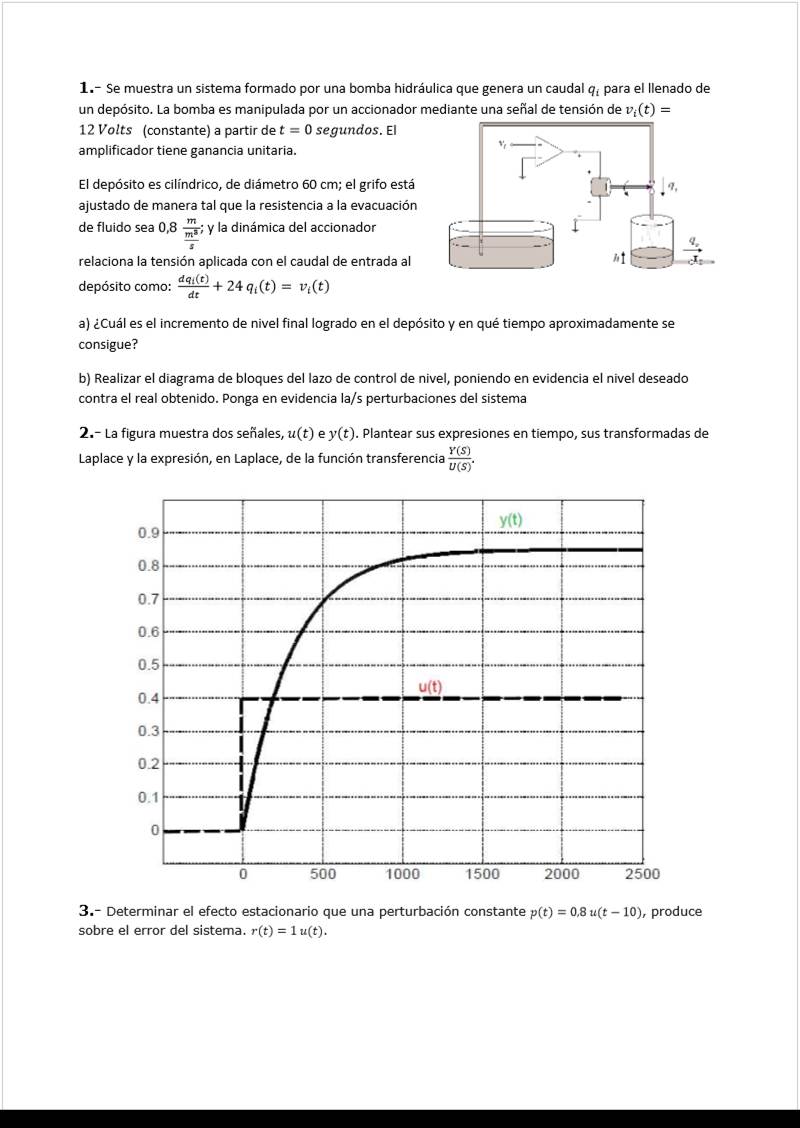

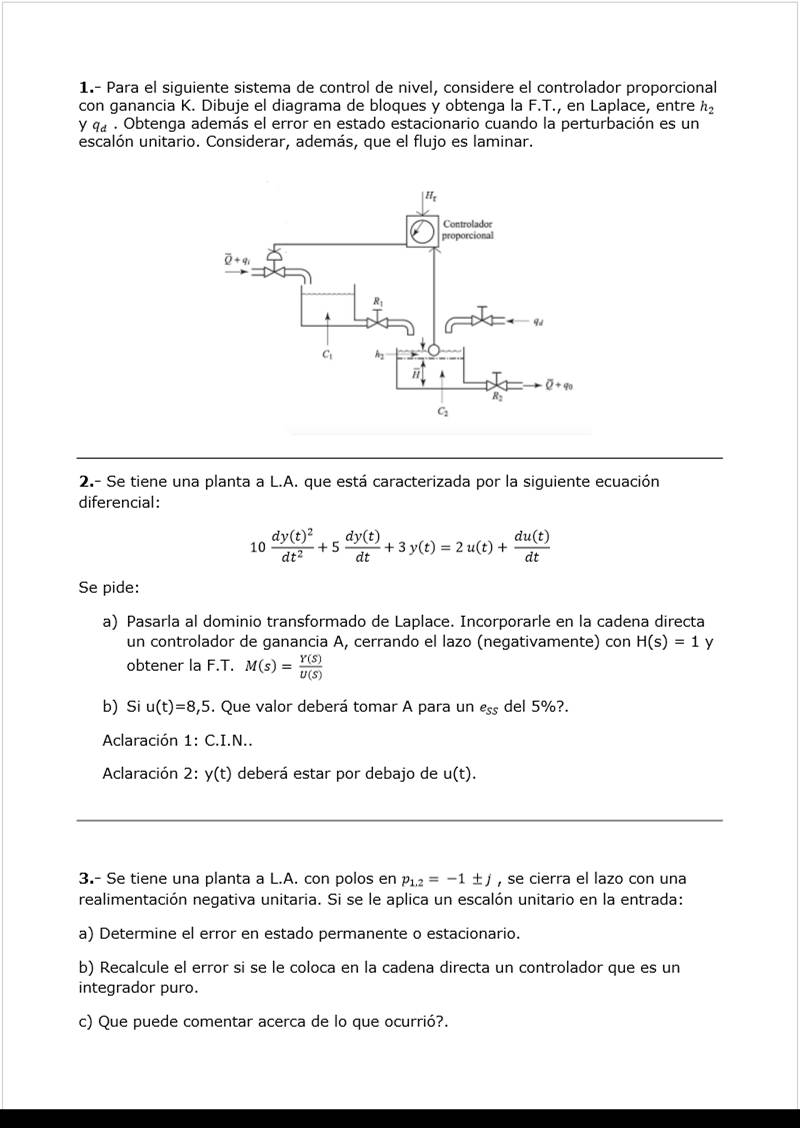

Modelo 1
lunes, 15 de mayo de 2023
19:49
<<I
yC Examen 01.docx>>
<<IyC
Examen 01 Sol.pdf>>
Modelo 2
lunes, 15 de mayo de 2023
19:50
<<I
yC Examen 02.docx>>
<<IyC
Examen 02 Sol.pdf>>
Resumen 1P
Saturday, May 13, 2023
8:51 PM
Final
Tuesday, July 25, 2023
10:28 AM

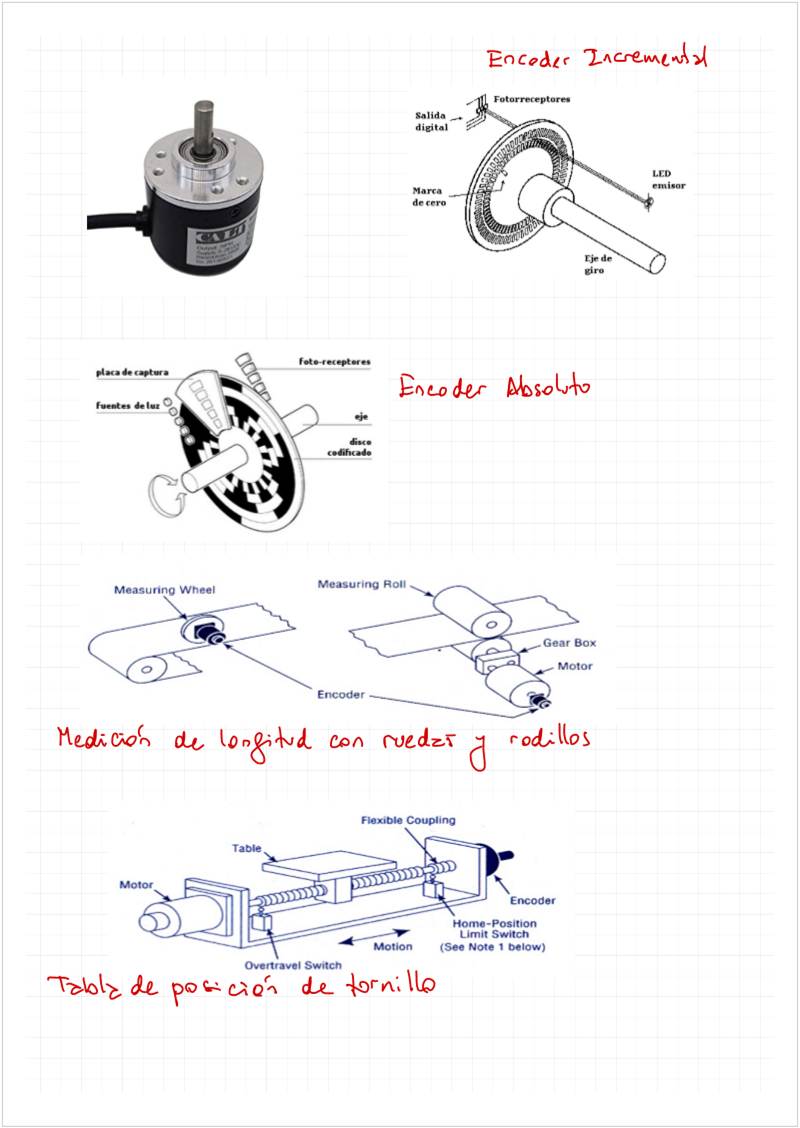

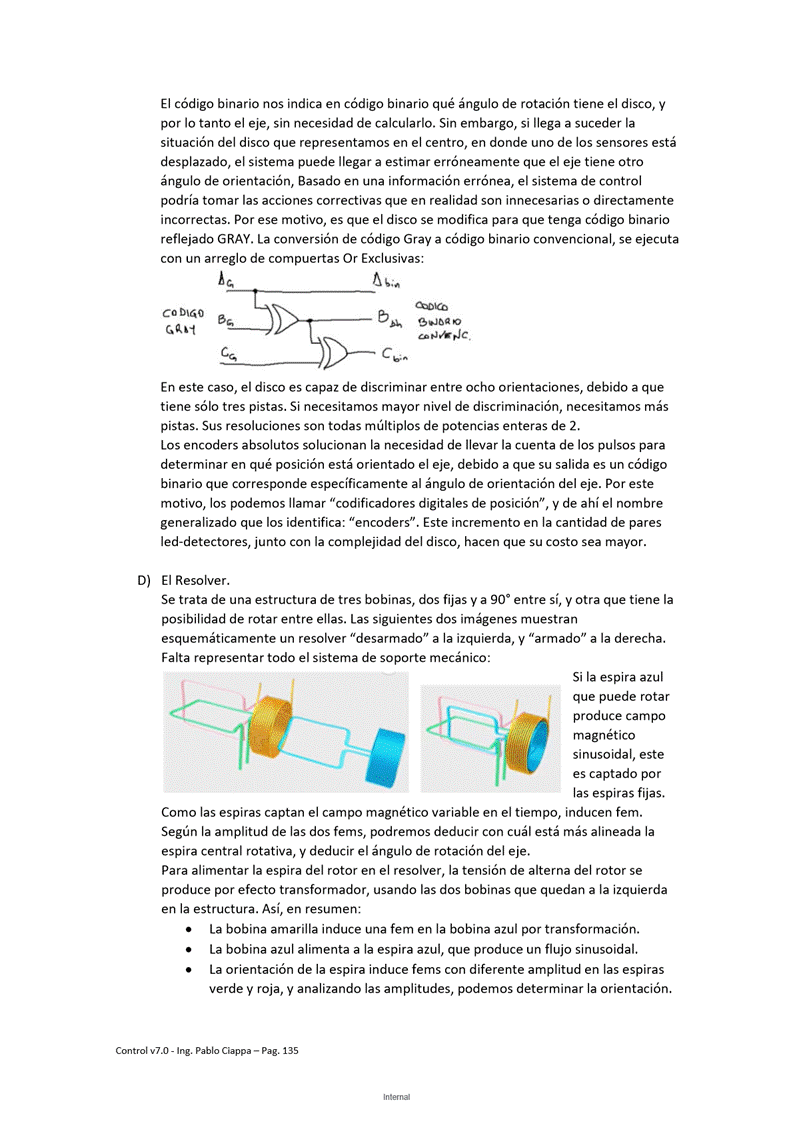

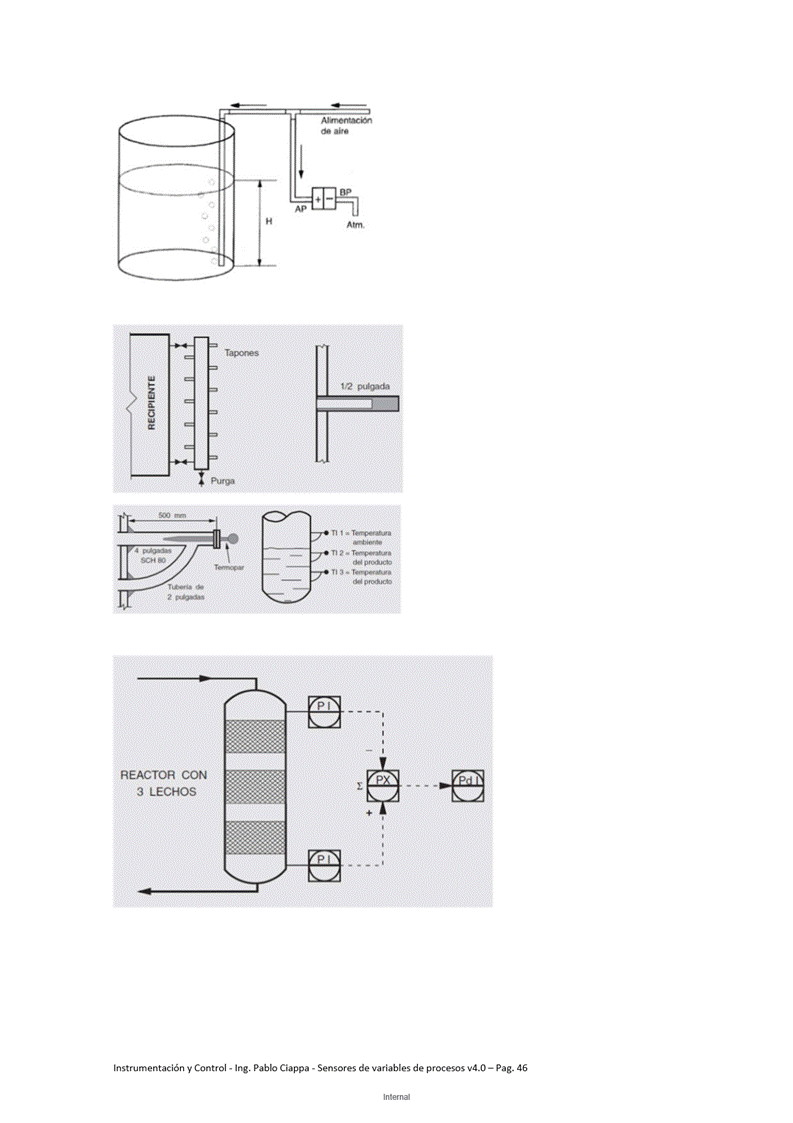

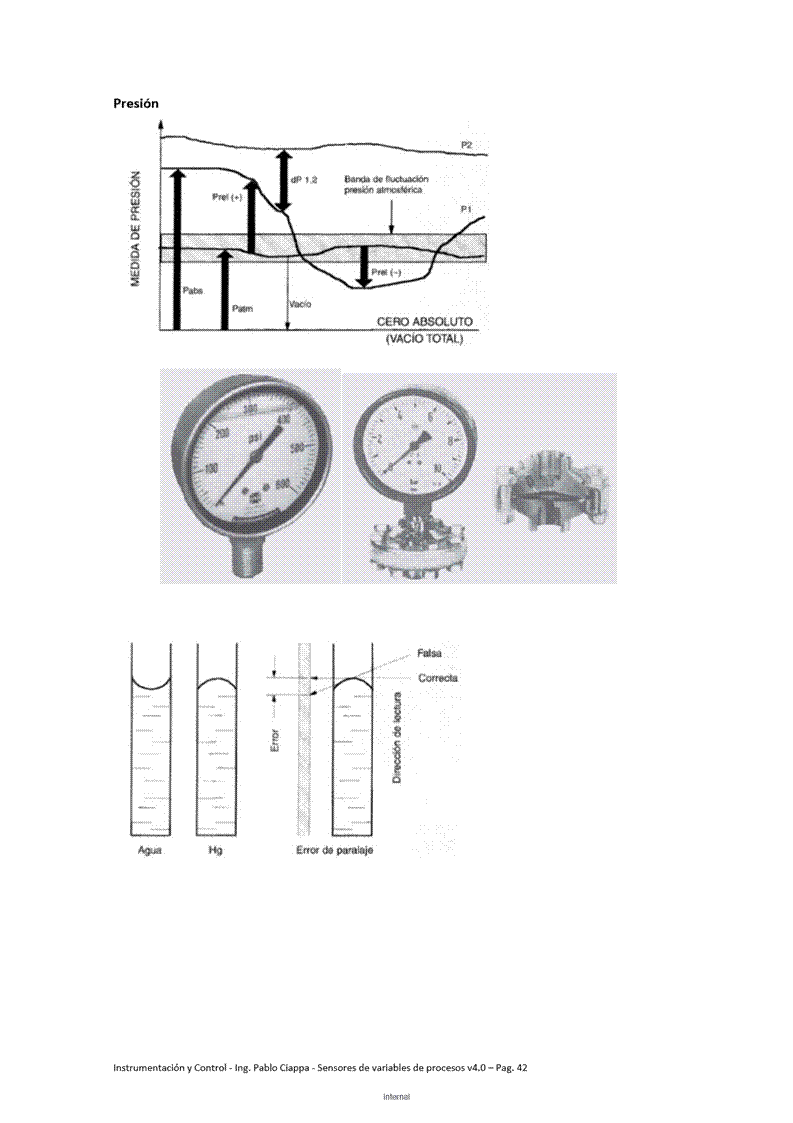

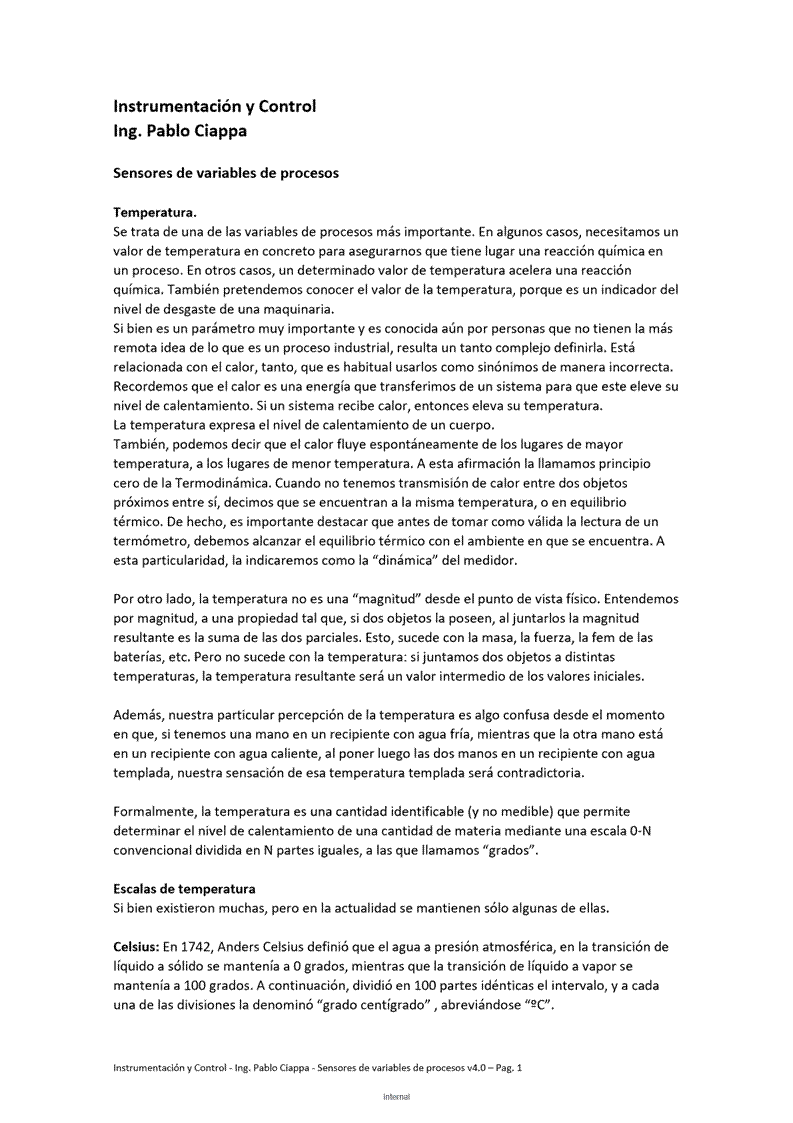

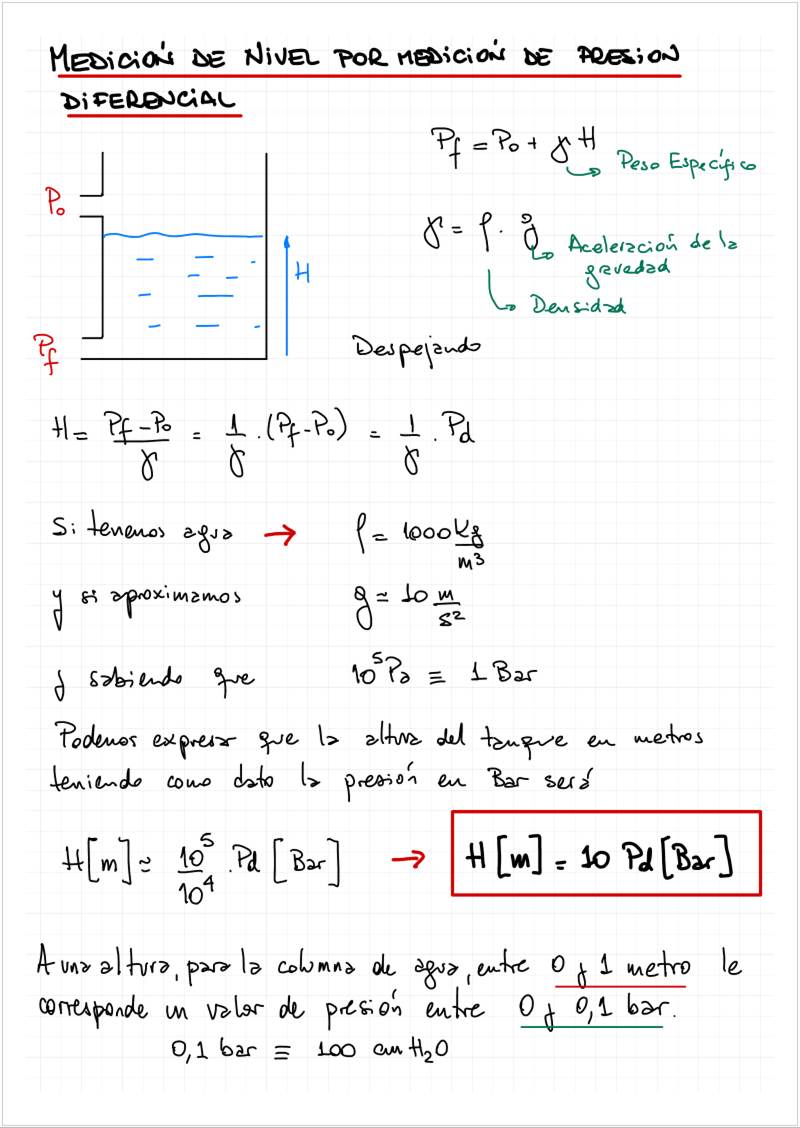

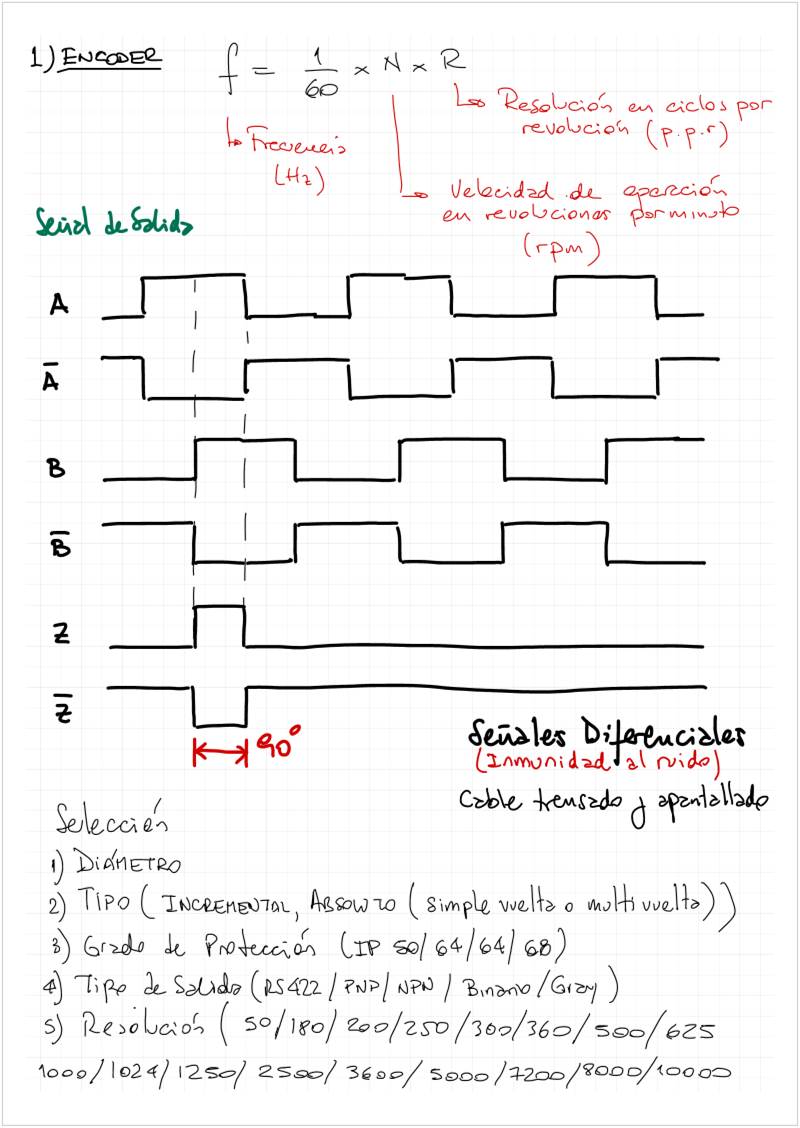

Sensores
Monday, August 7, 2023
7:03 PM

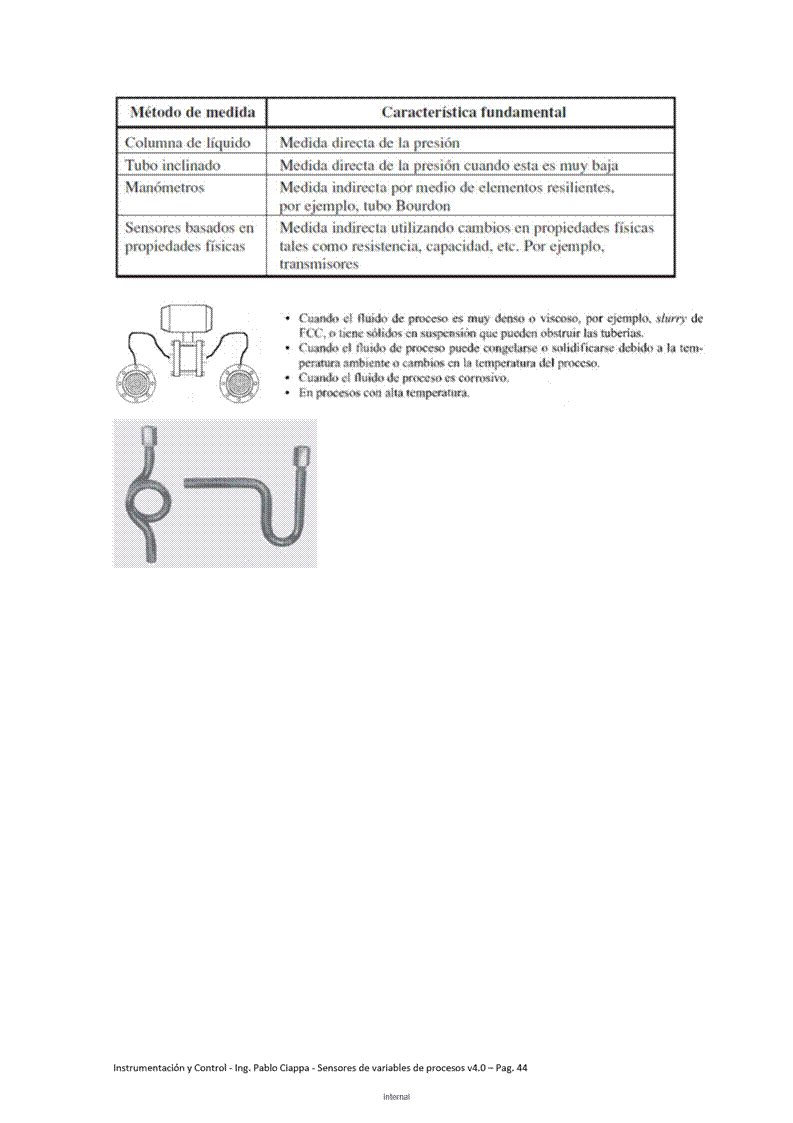

<<Sensores.pdf>>

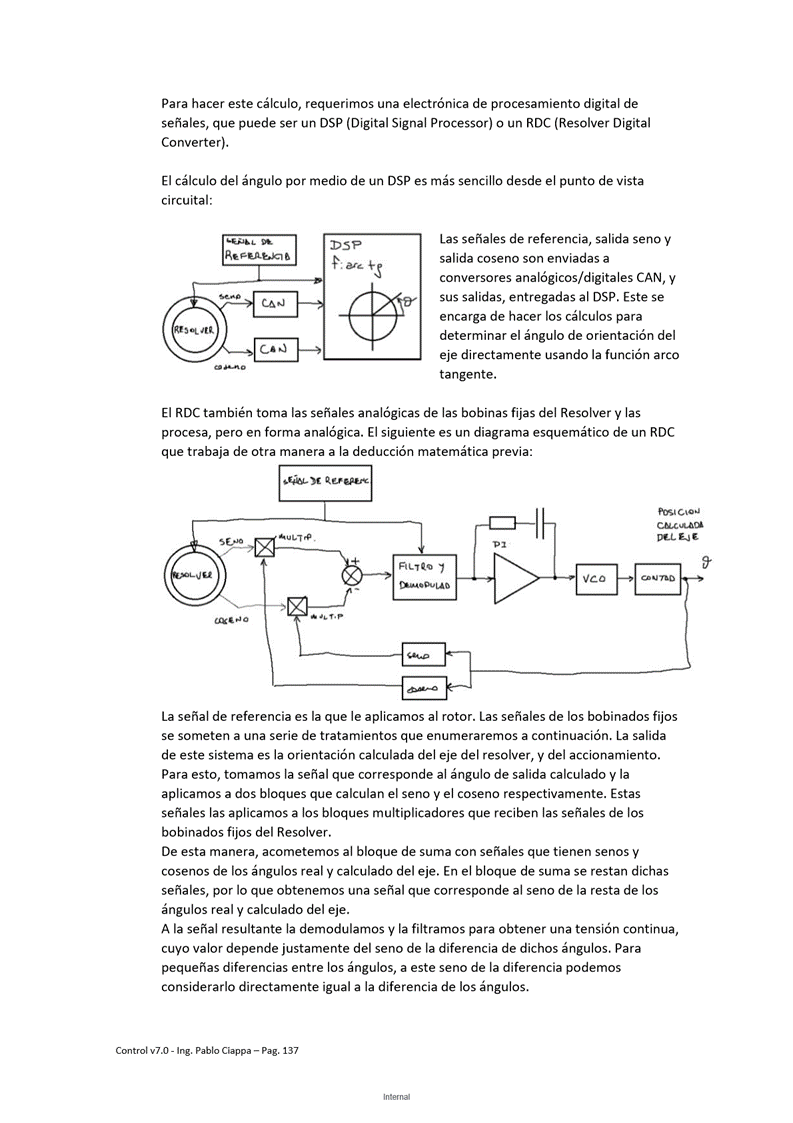

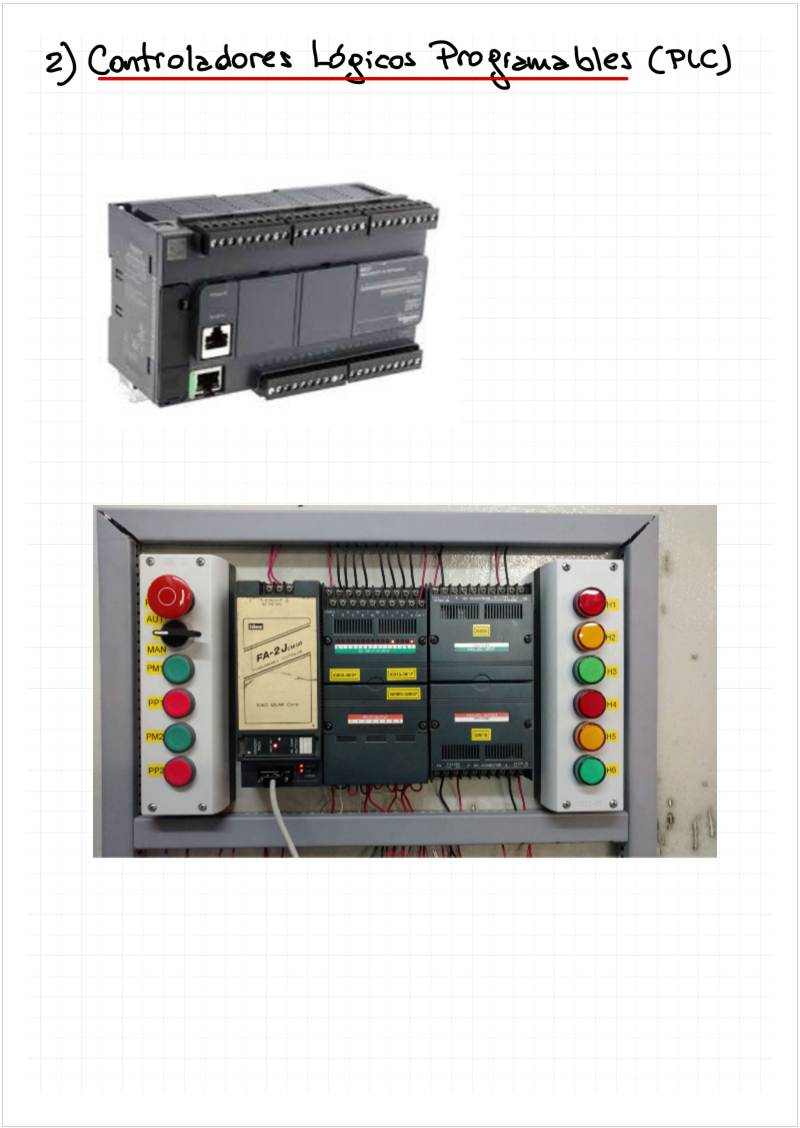

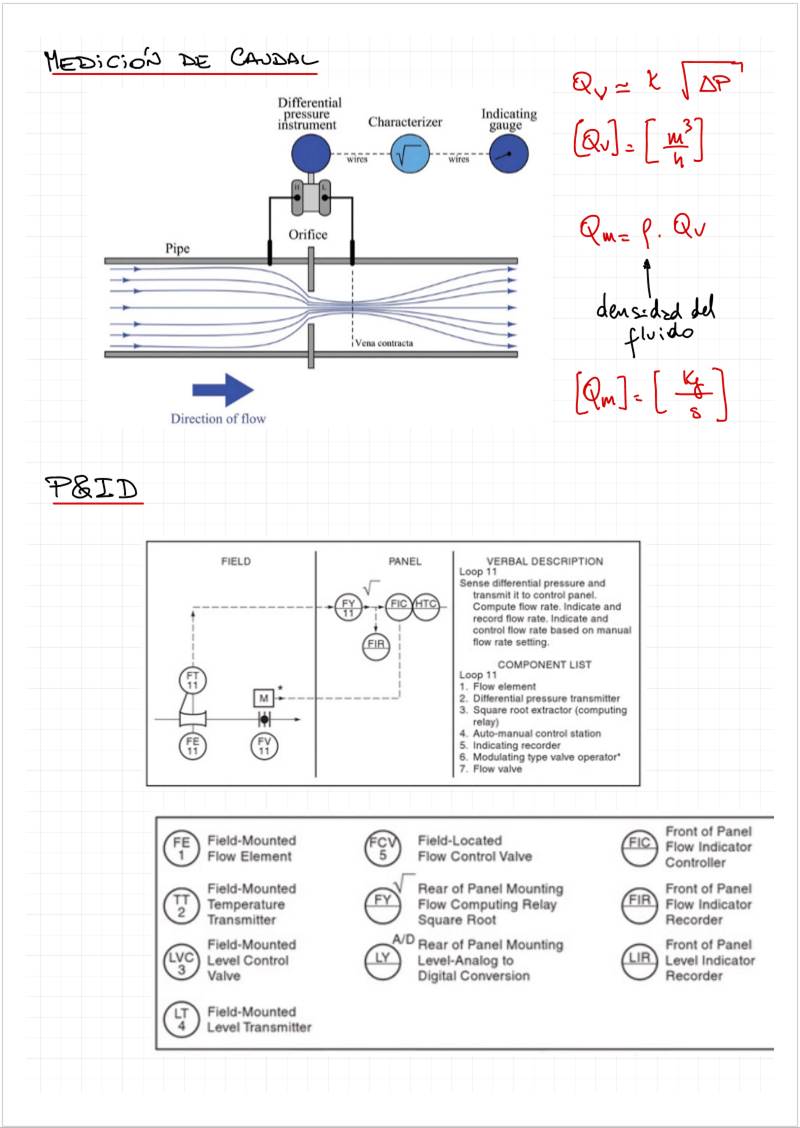

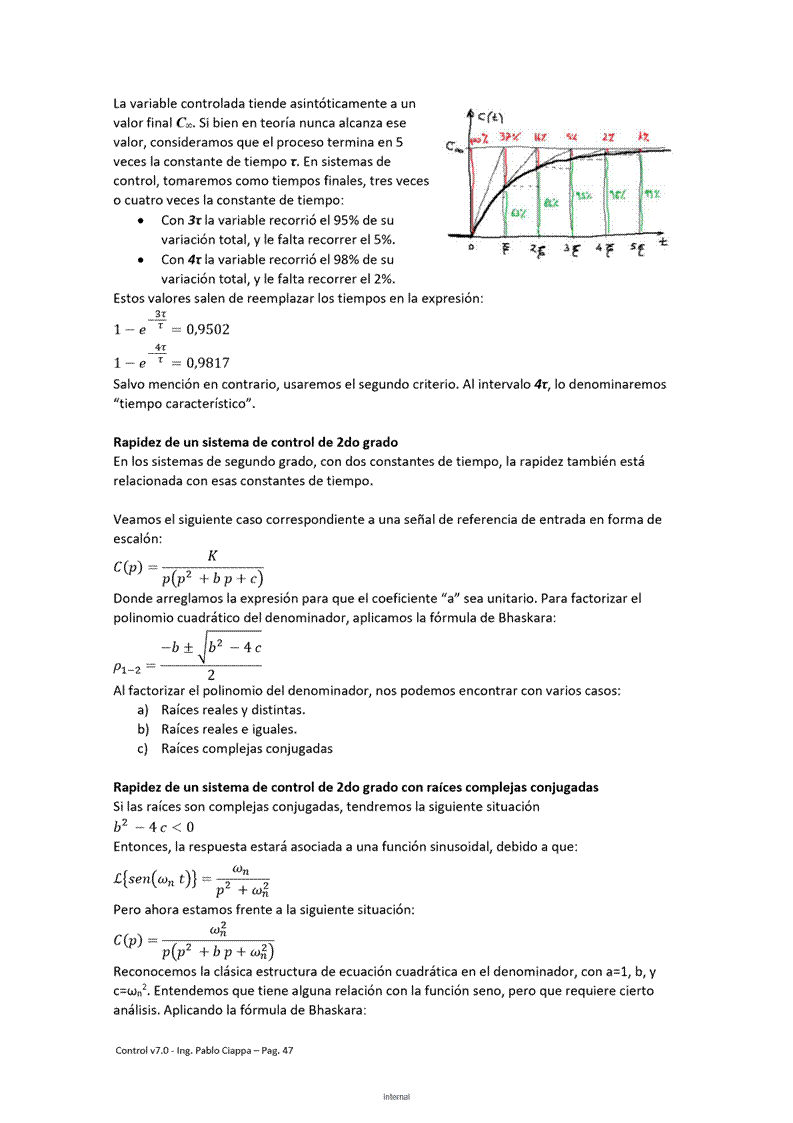

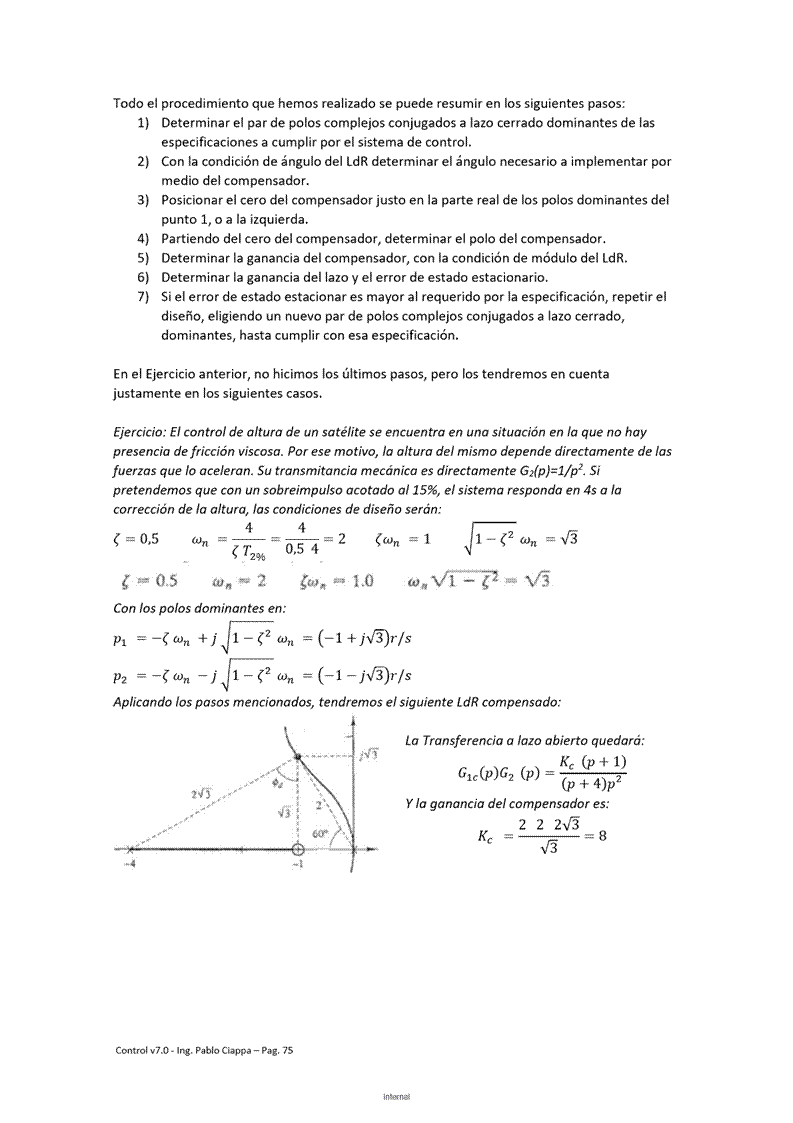

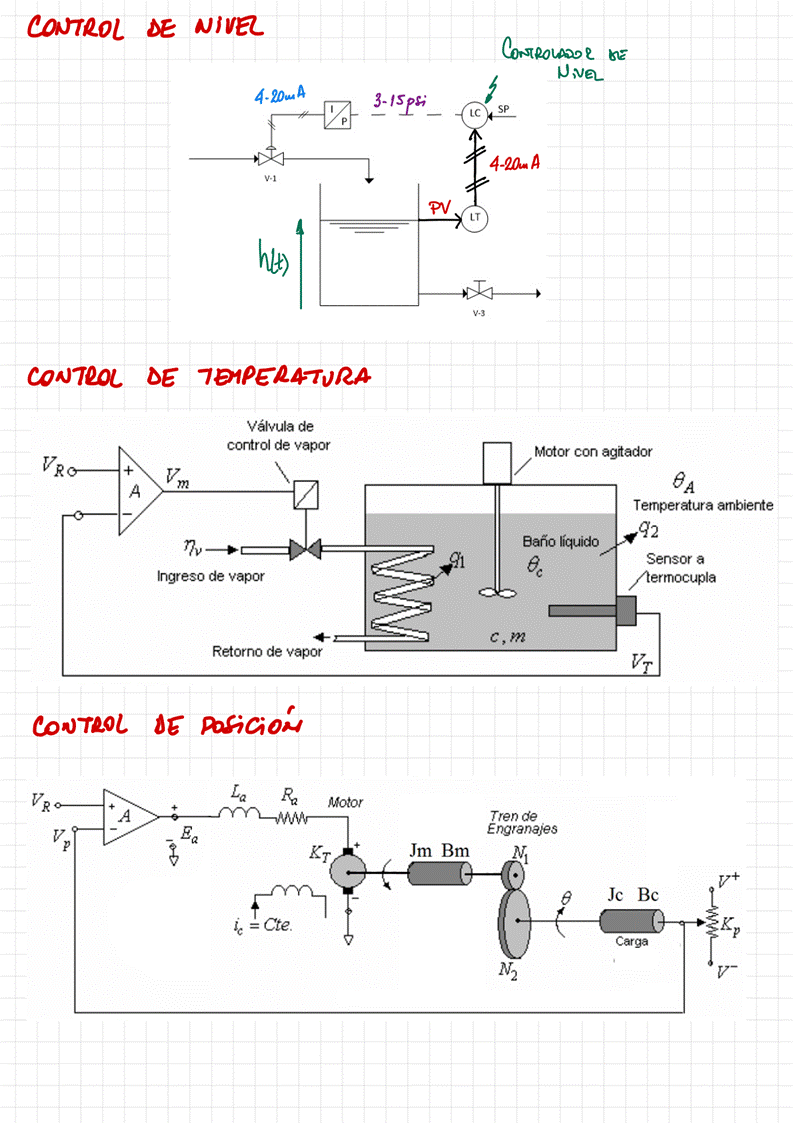

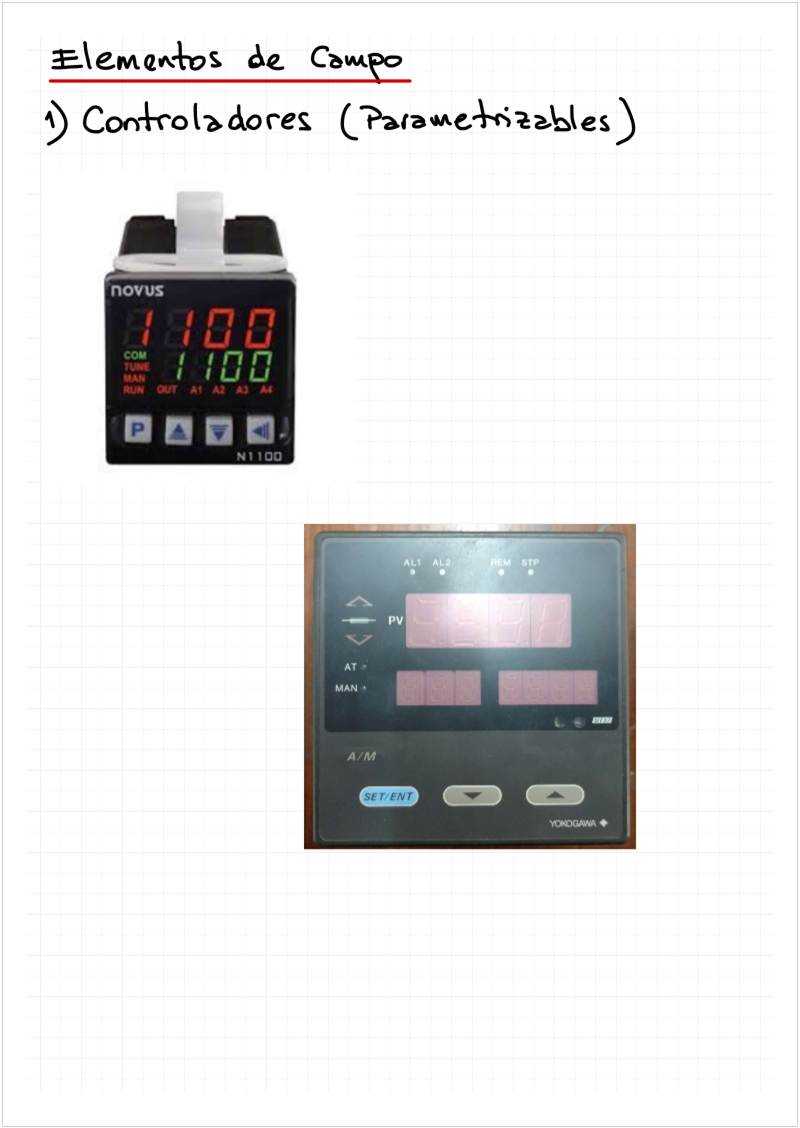

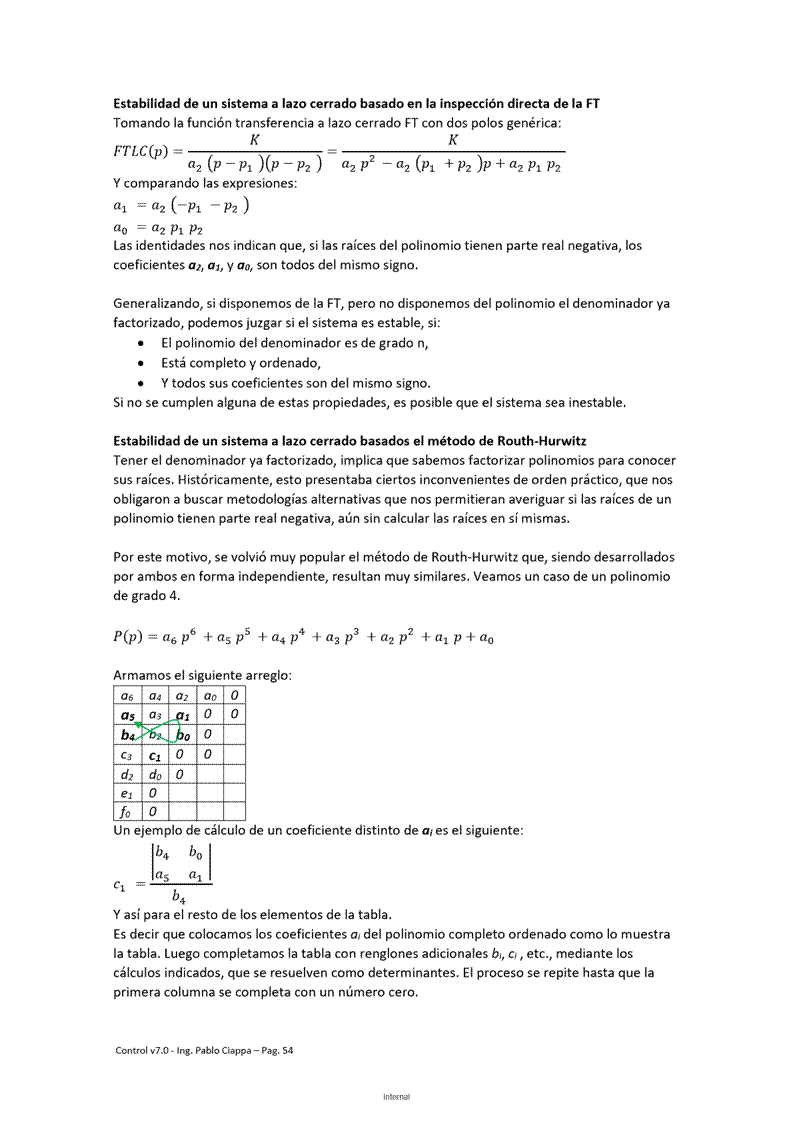

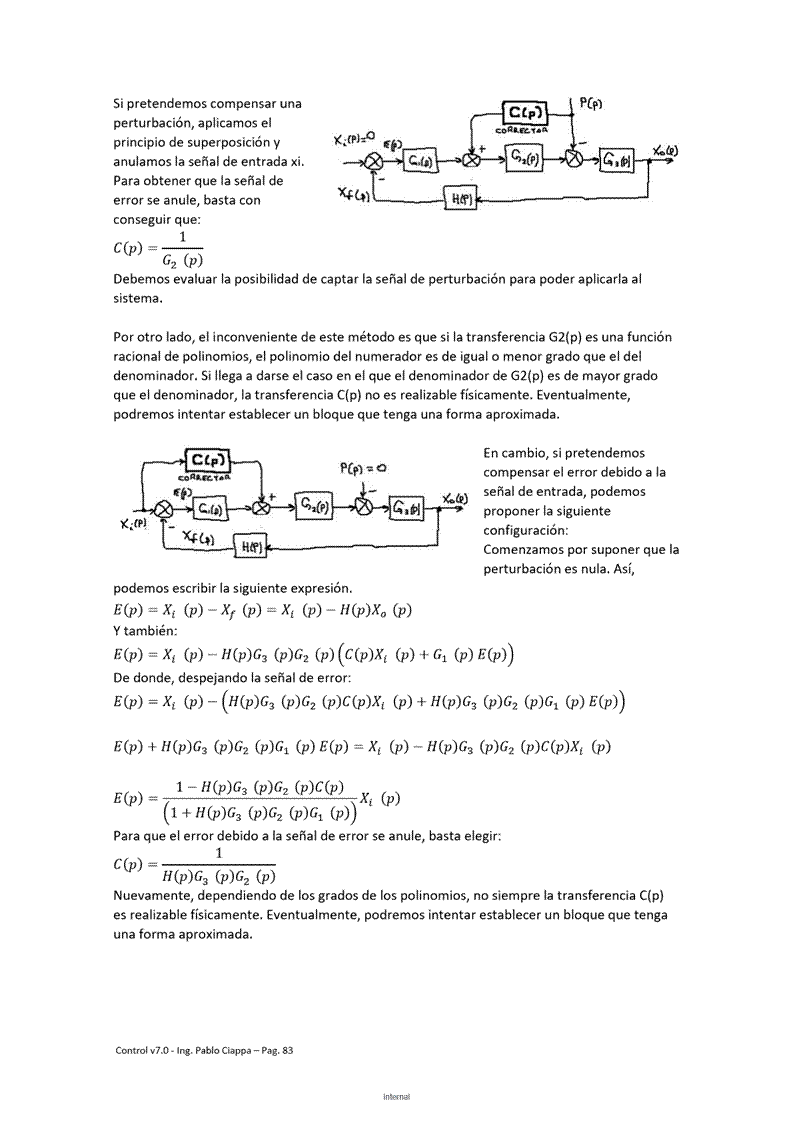

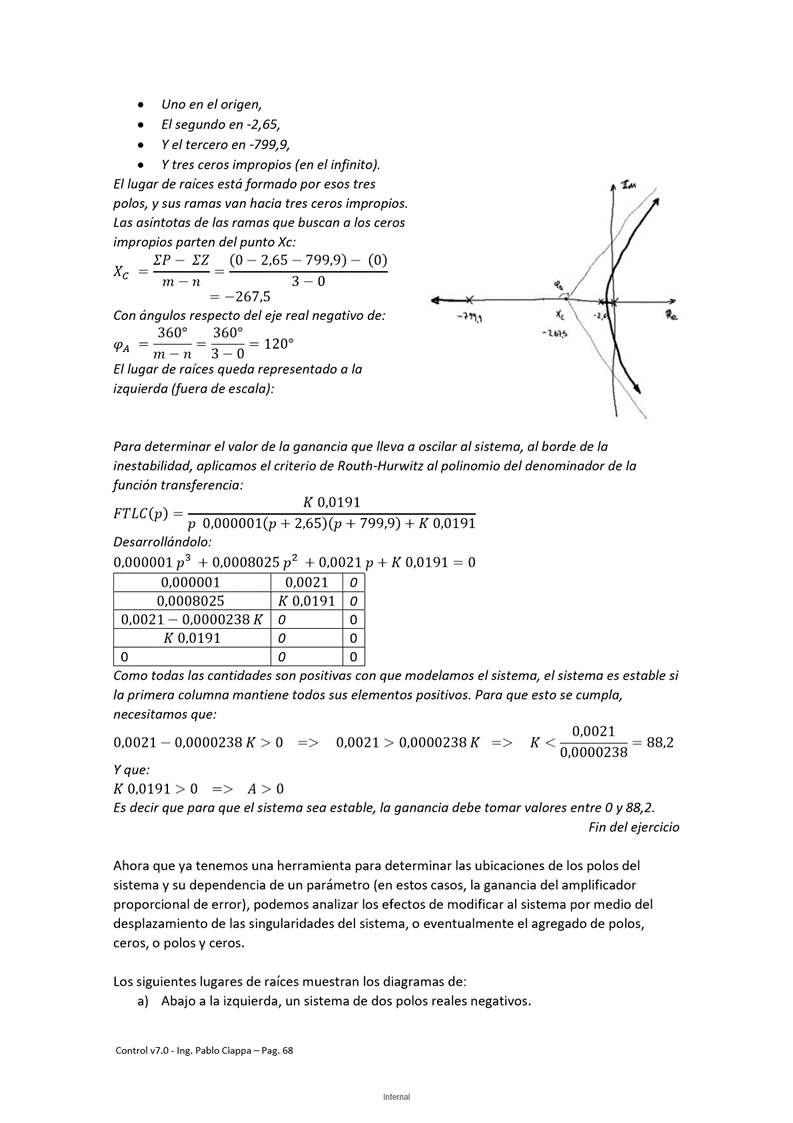

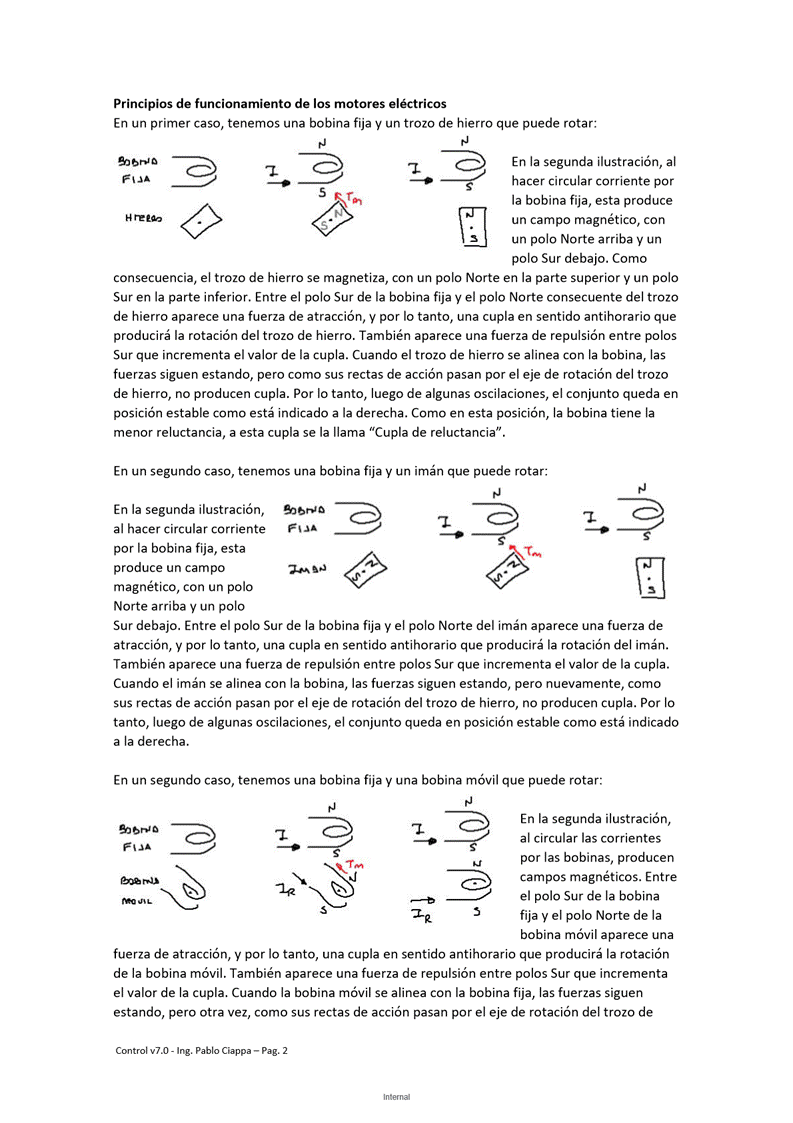

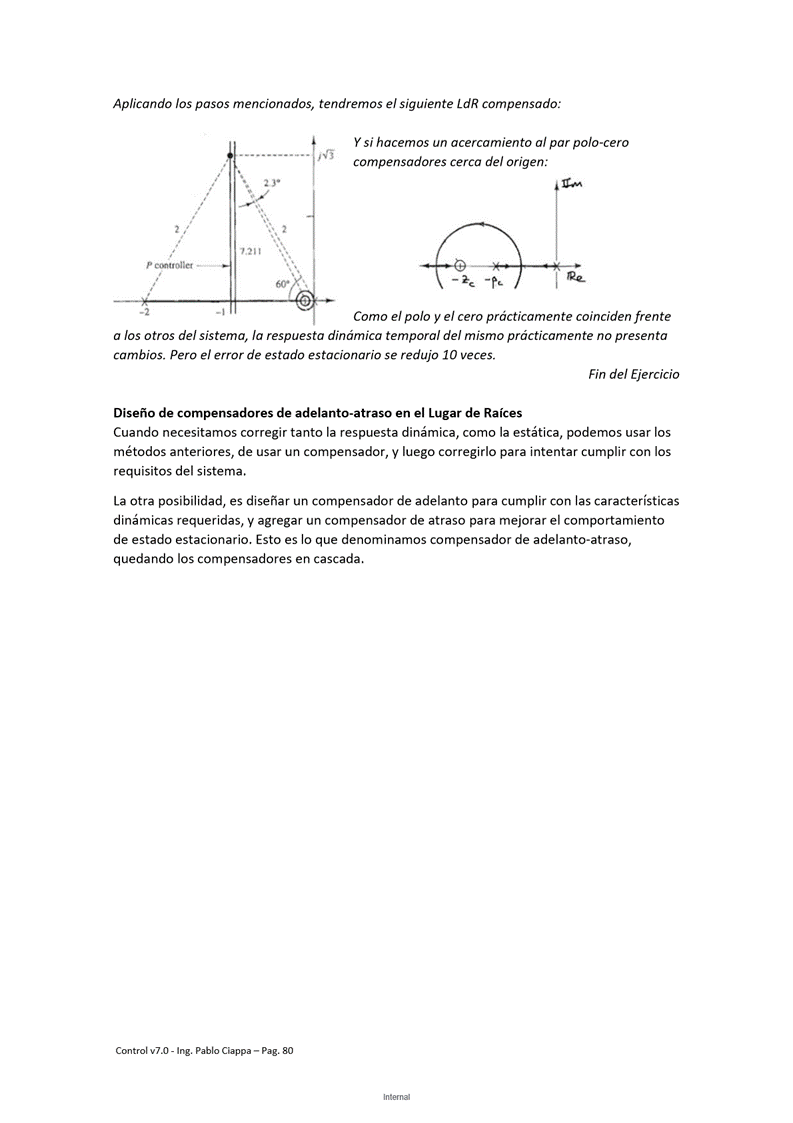

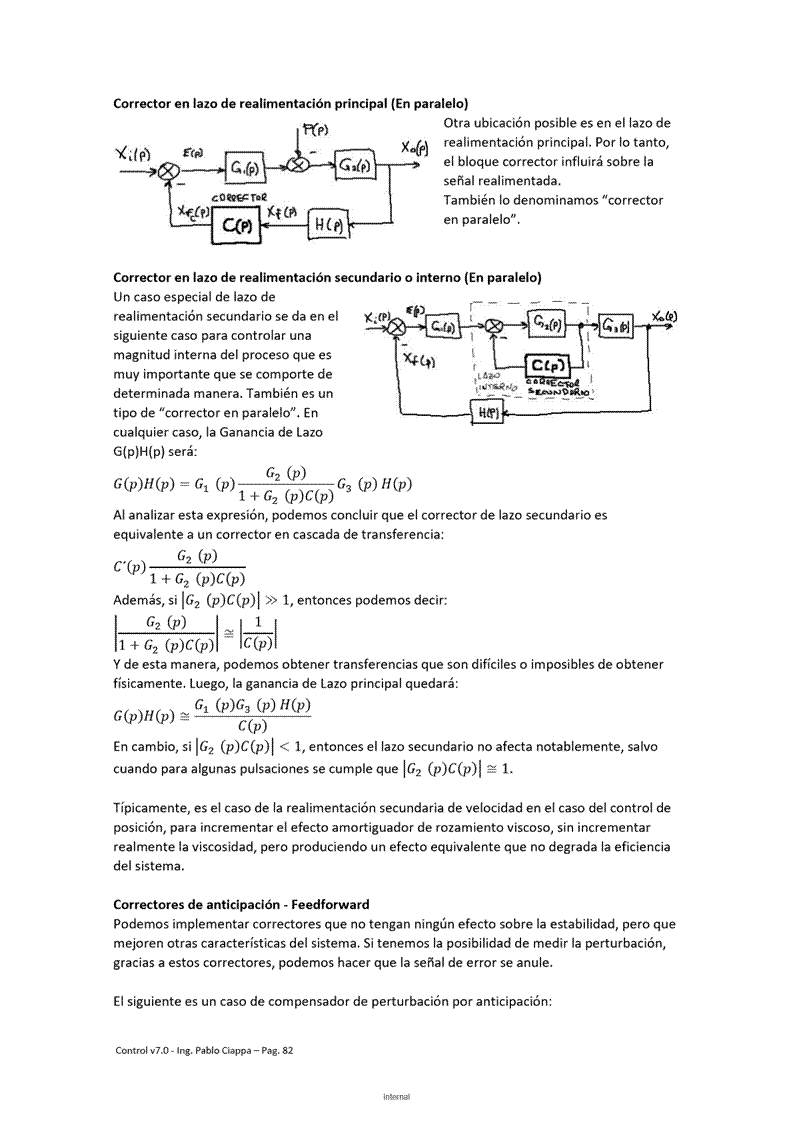

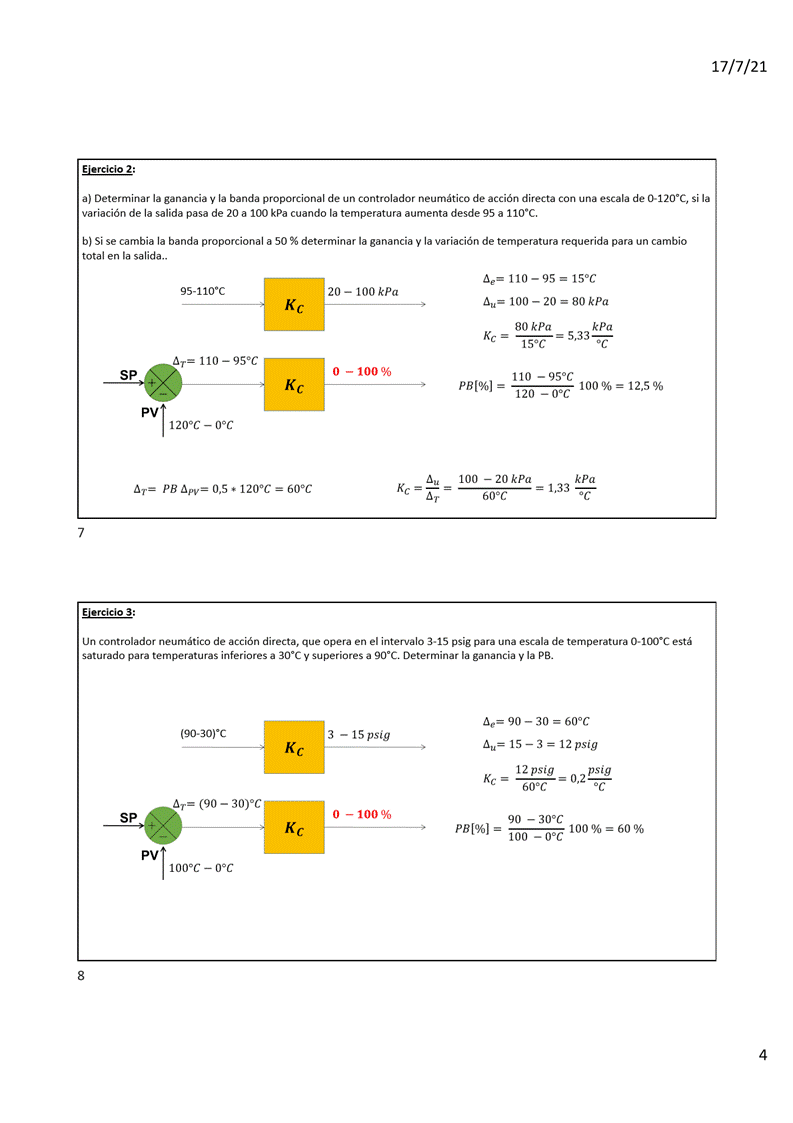

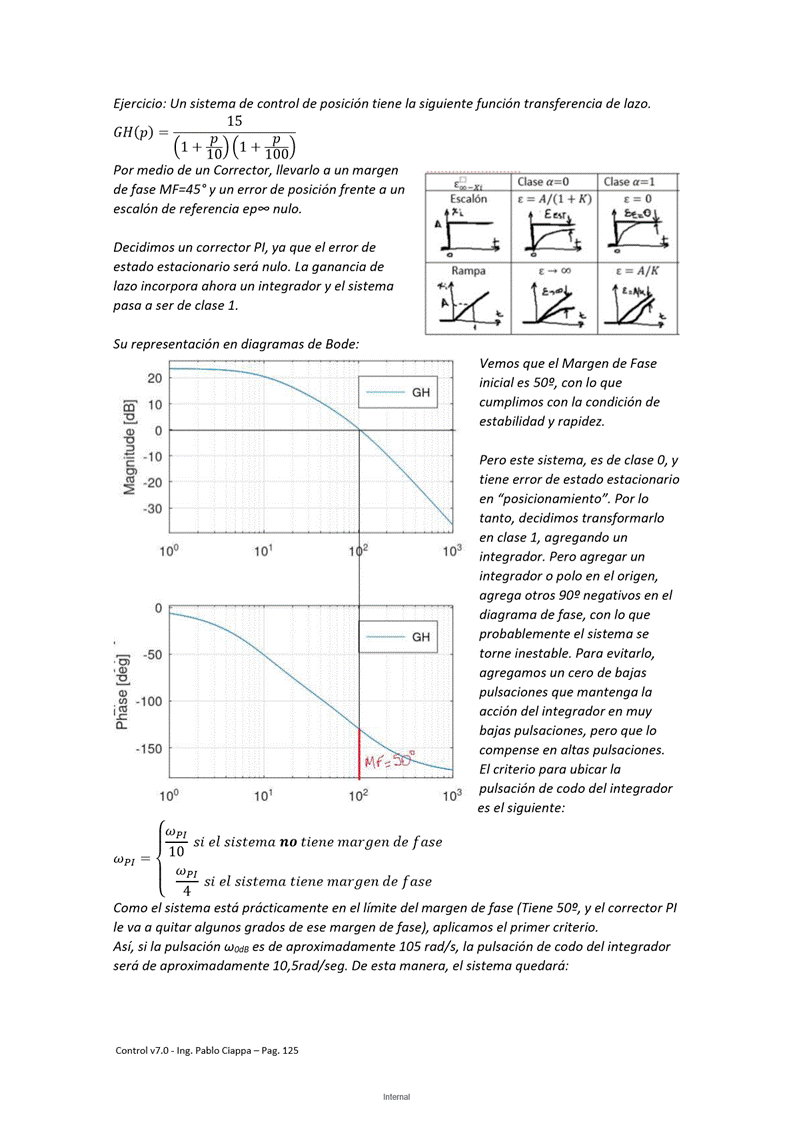

Control
Monday, August 7, 2023
7:07 PM
<<Control.pdf>>

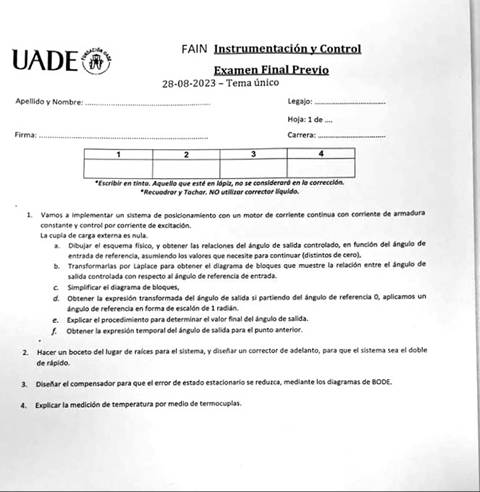

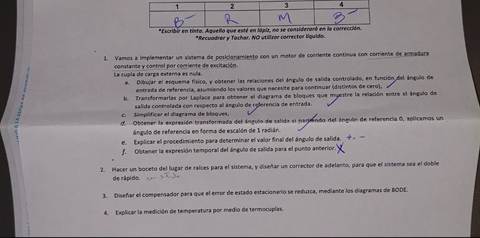

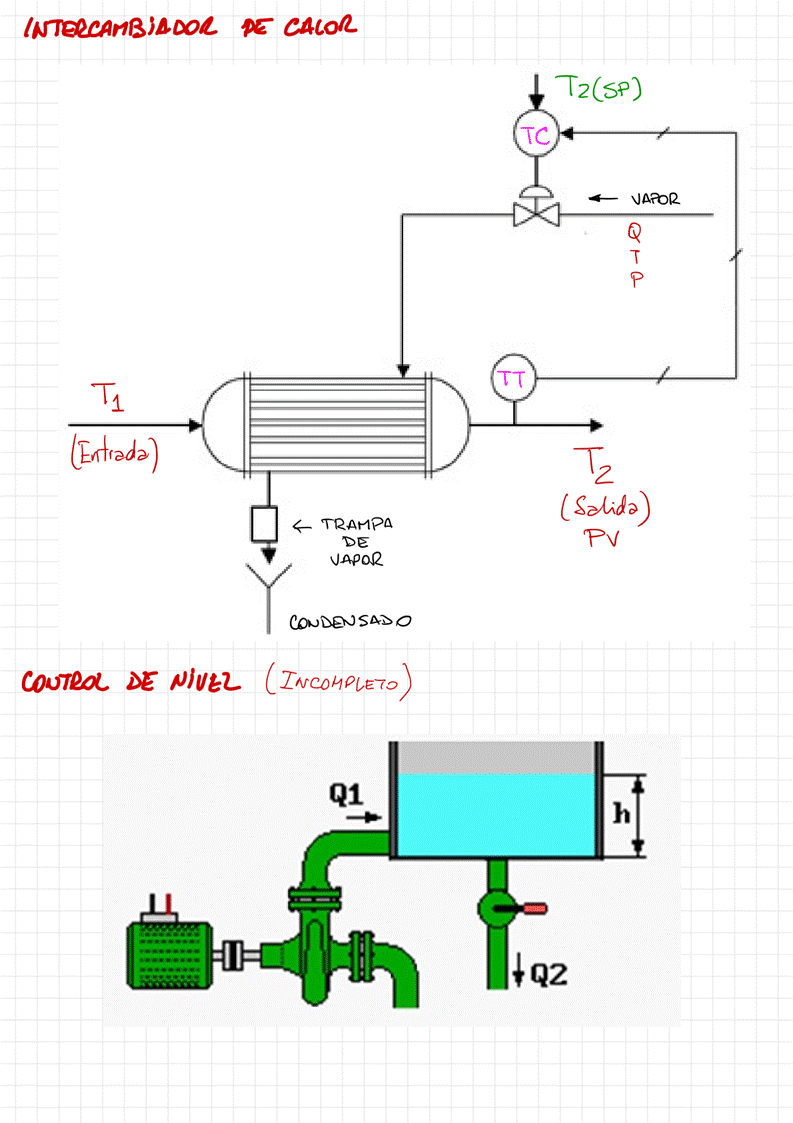

Previo
Sunday, November 26, 2023
6:33 PM

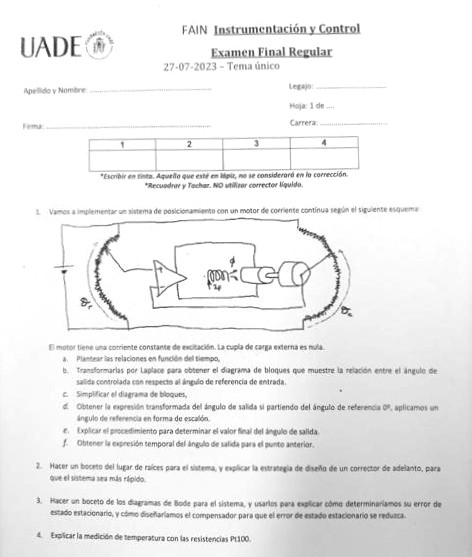

Regular
Sunday, November 26, 2023
6:35 PM
Resumen Final
Saturday, November 25, 2023
5:49 PM

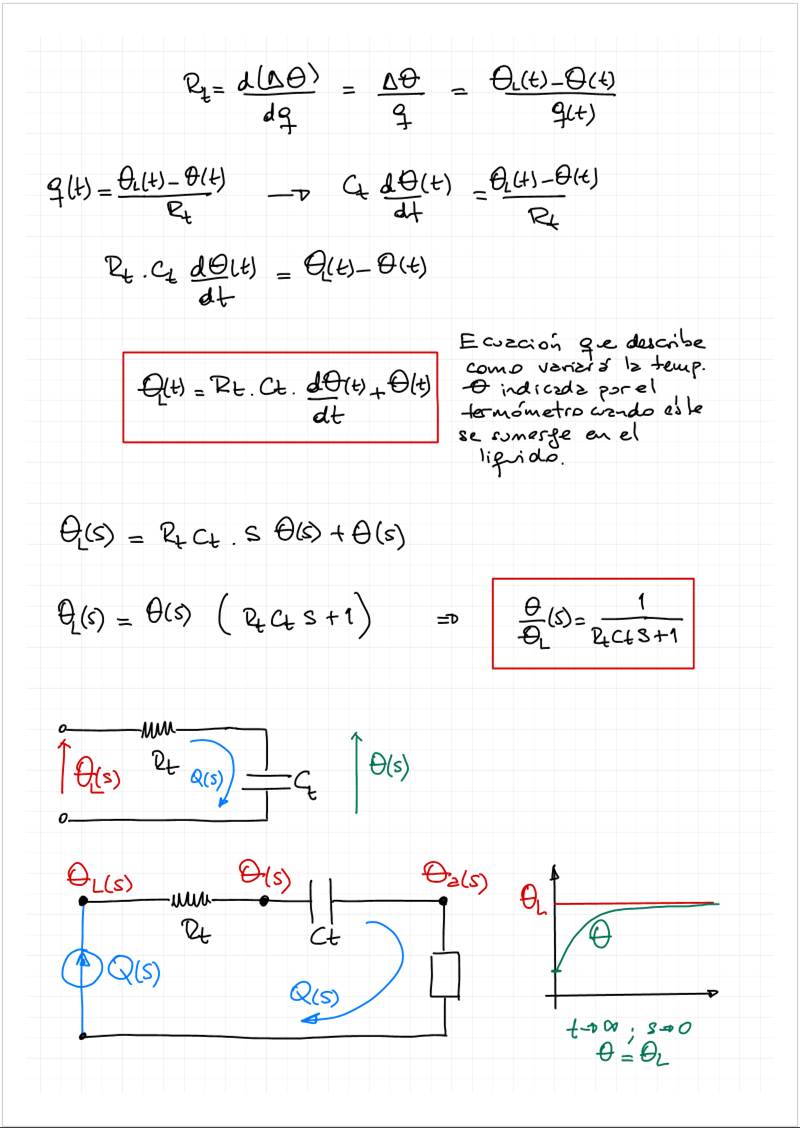

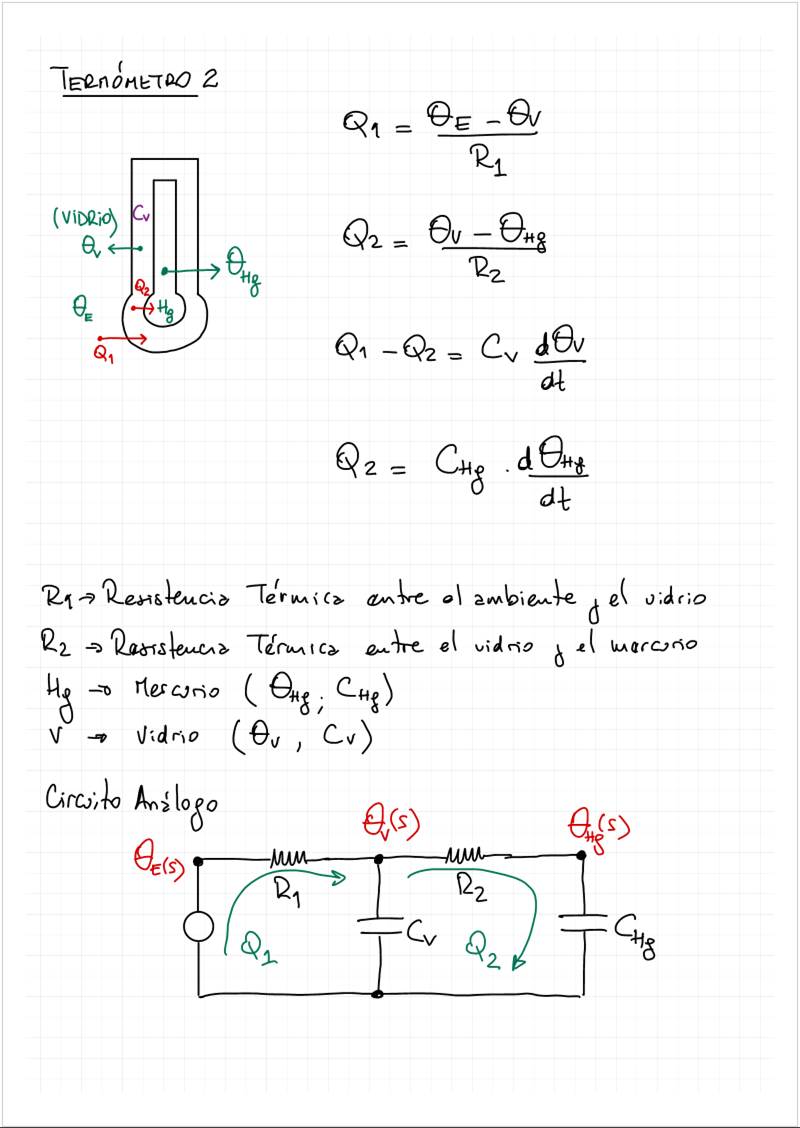

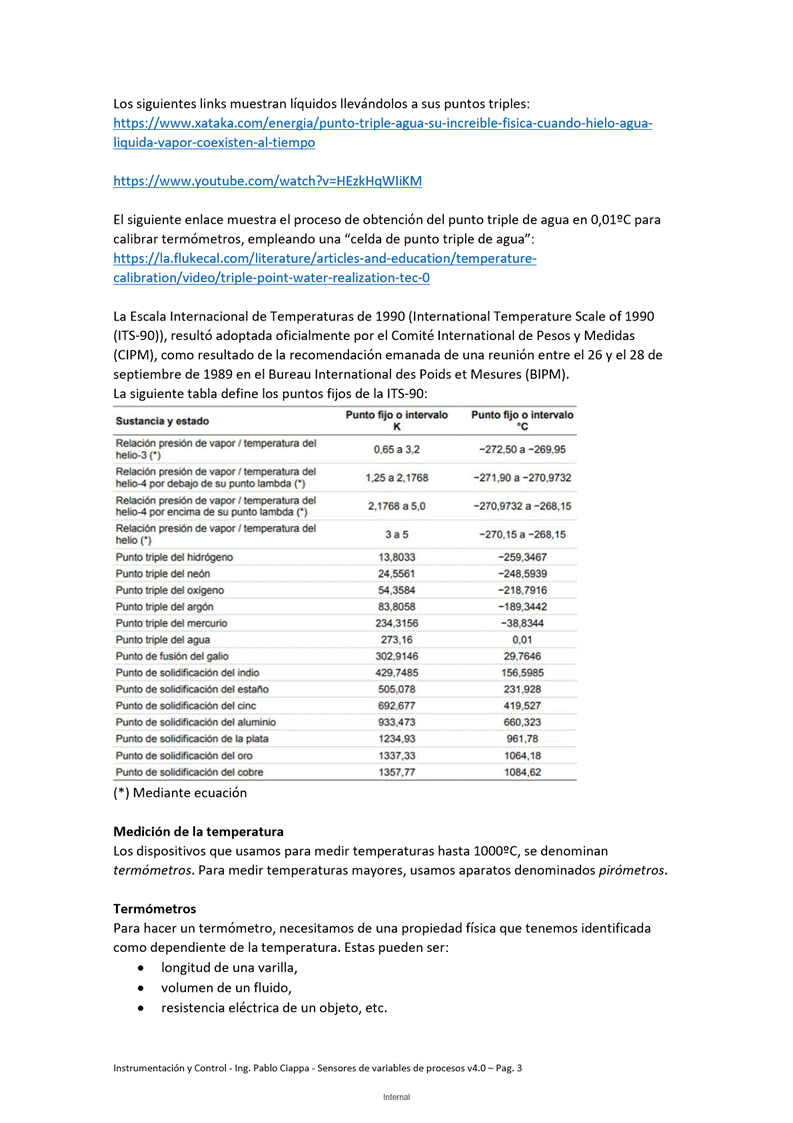

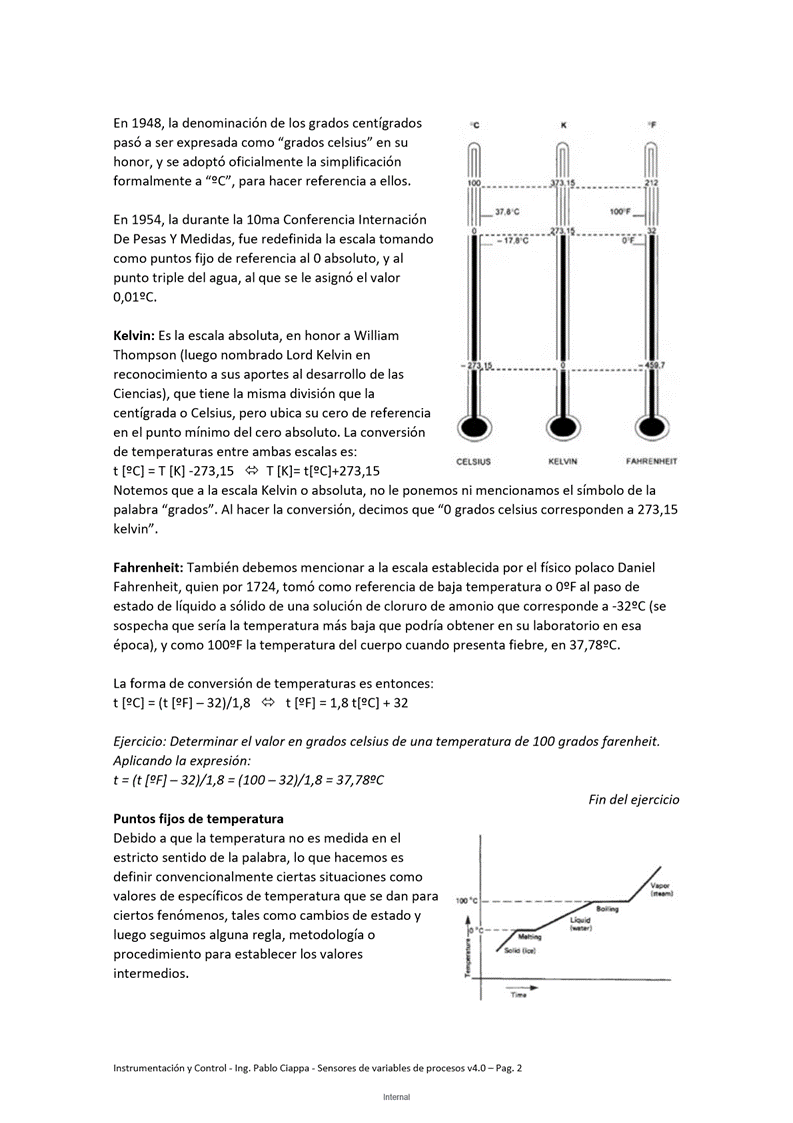

Temperatura - Termometros

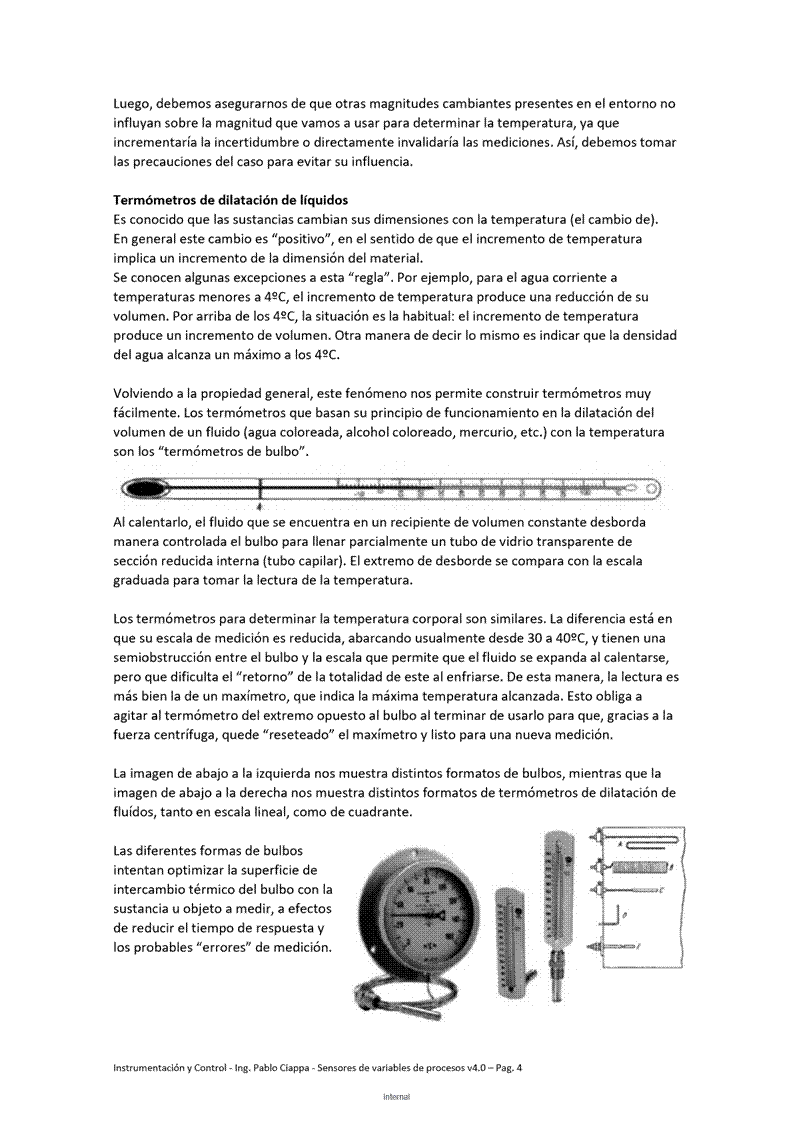

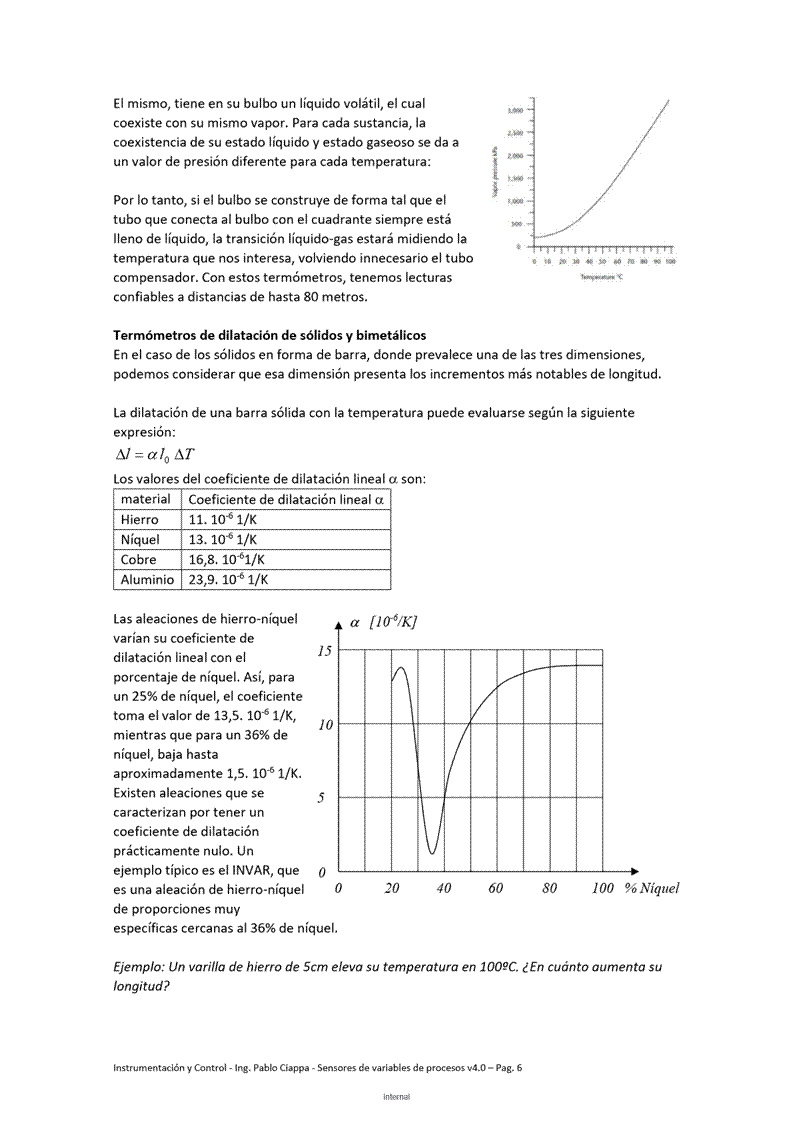

Termometro de dilatacion
- Liquido: Bulbo de mercurio -> se dilata a mayor temperatura
- Gases: Ley de Gay Lussac: mayor presion con volumen constante y mayor temperatura, mueve una varilla

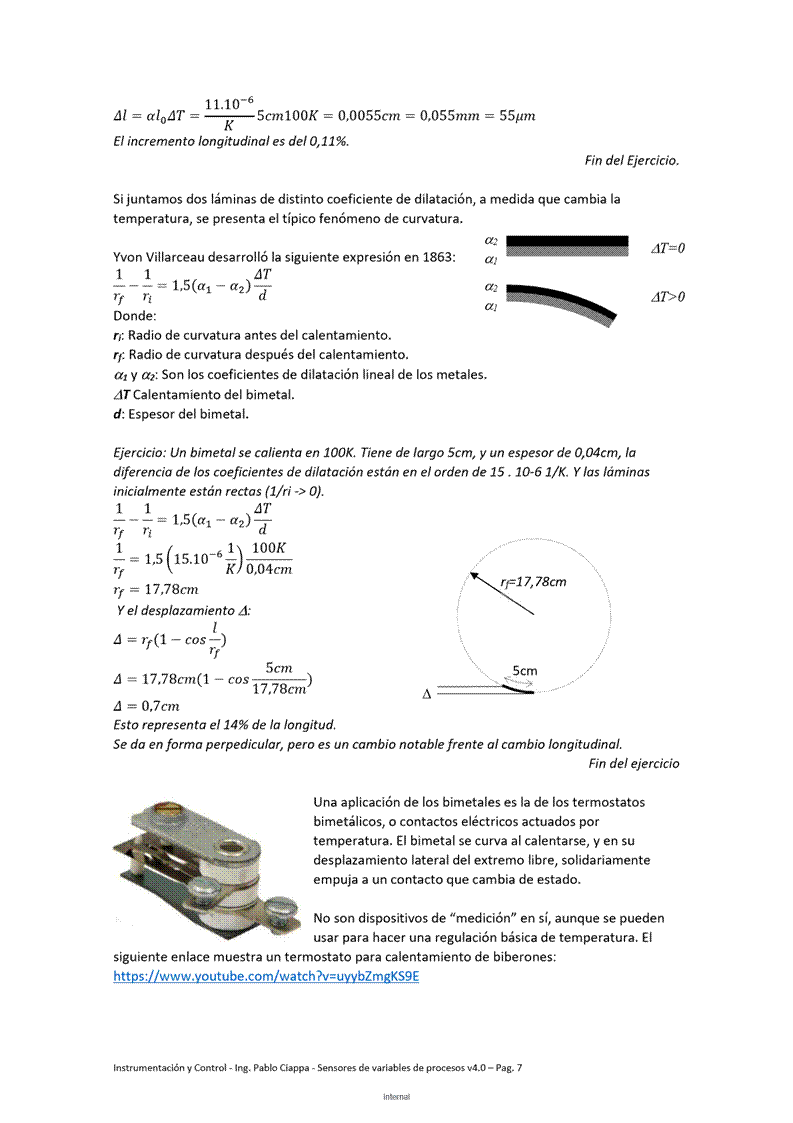

- Solido, bimetalico: Metales tienen coeficiente de dilatacion con la temperatura, pueden ser lineales o radiales

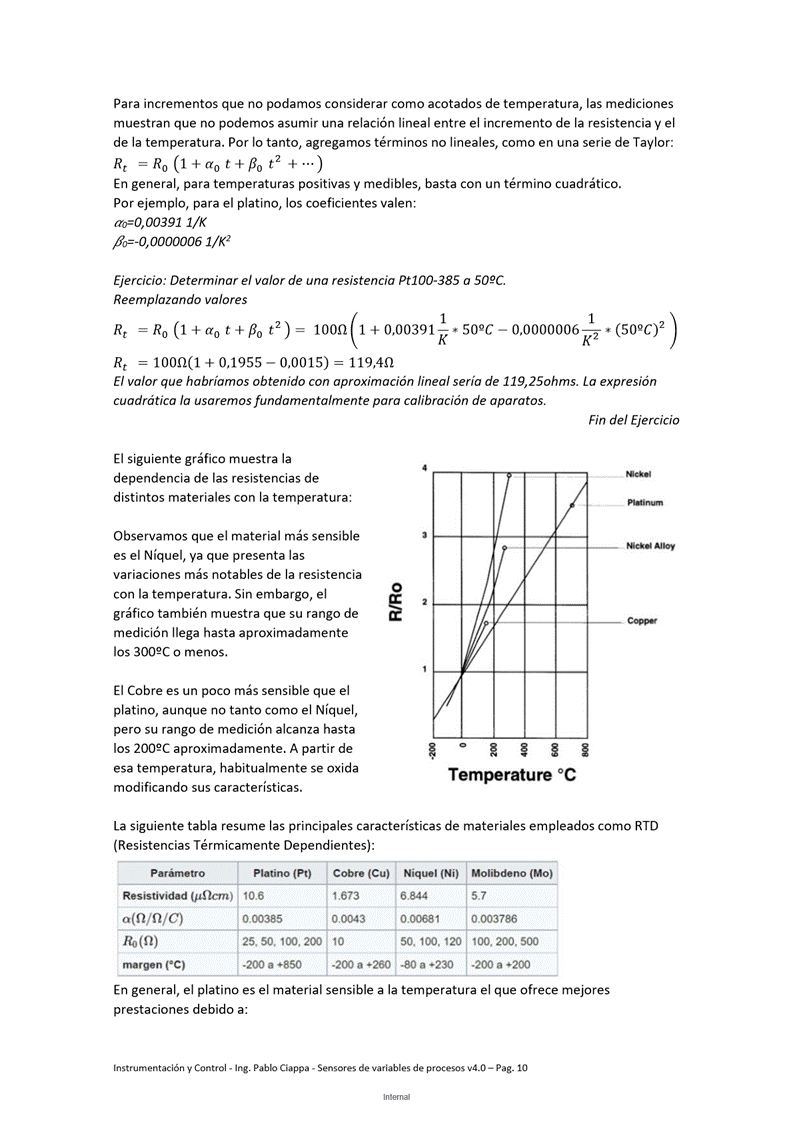

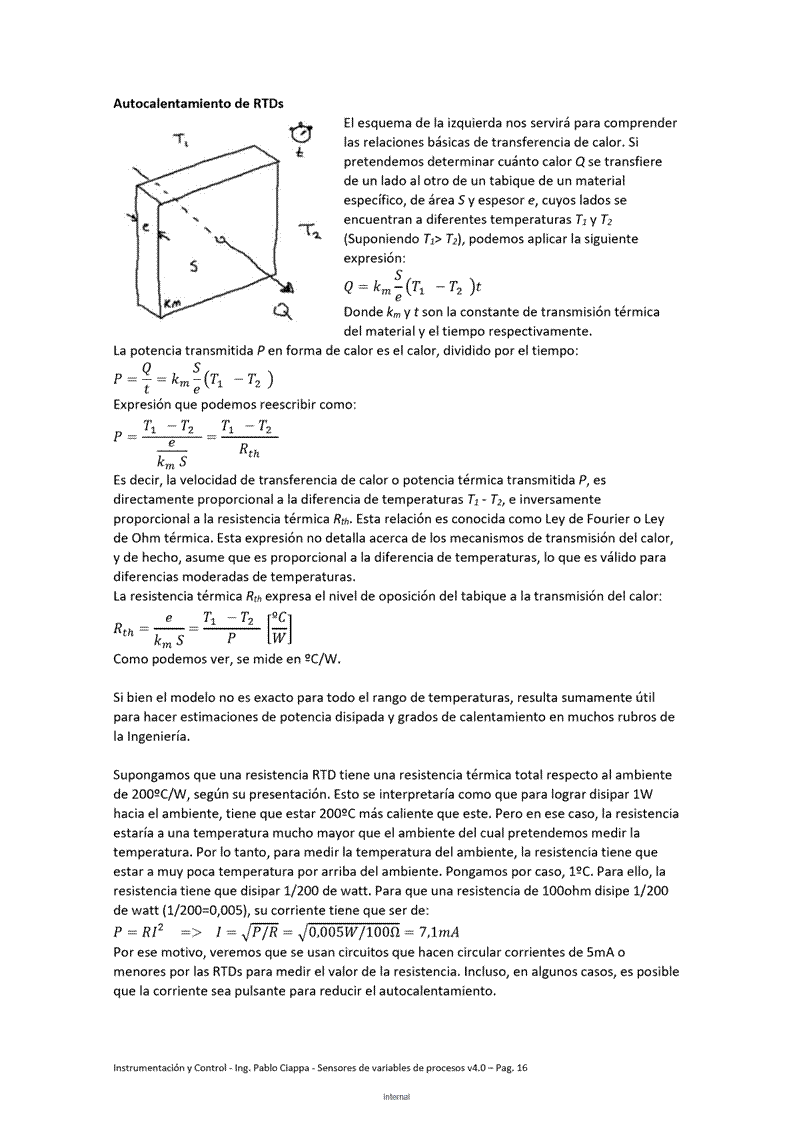

Resistencias termicamente dependientes (RTD)

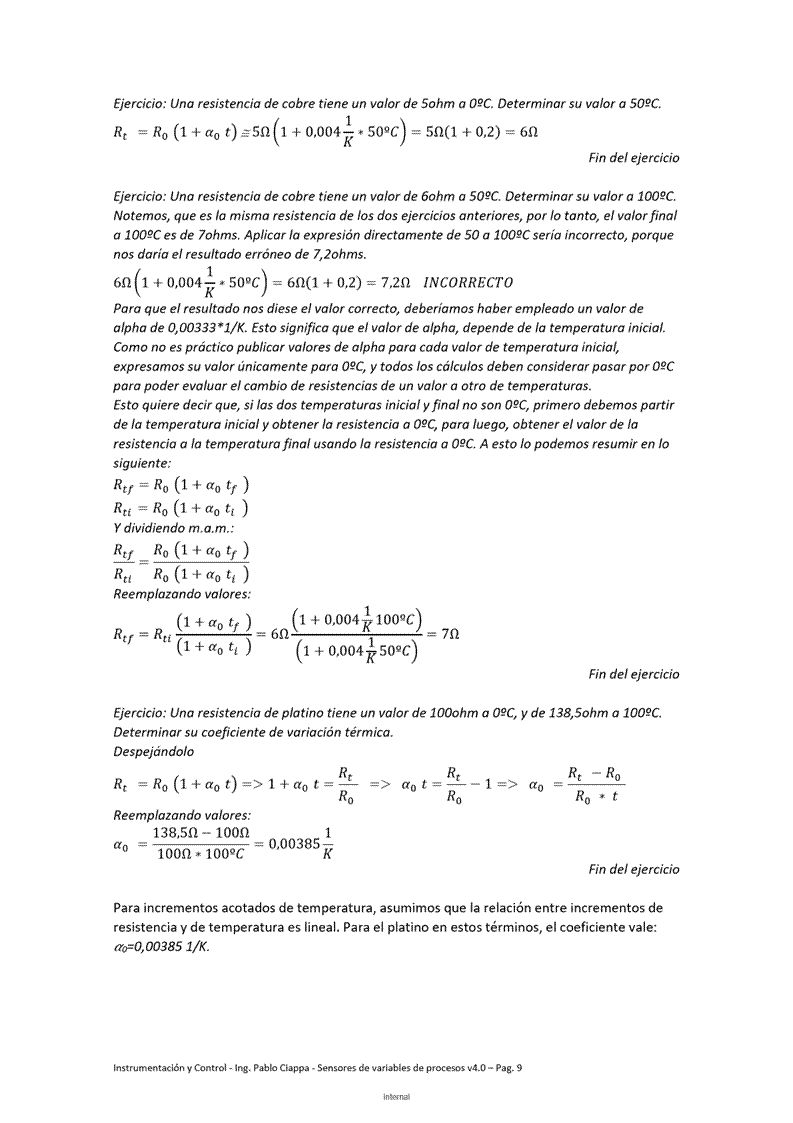

Materiales cuya resistencia varia con la temperatura -> cobre de 0 a 100 grados Celsius incrementa su resistividad en aproximadamente un 40%
- Caso lineal
- Caso cuadrático
|

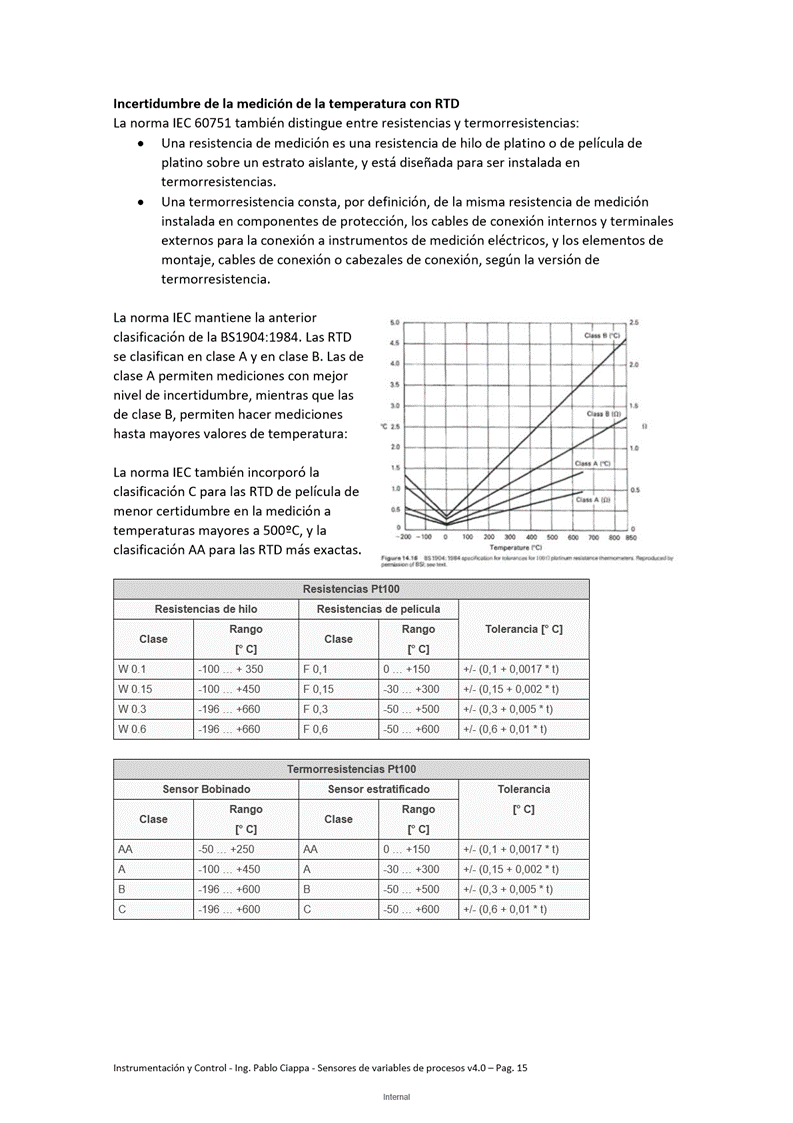

Clase A |
Clase B |
|
Menor incertidumbre |
Mayor incertidumbre |
|
Menor nivel de temperatura maximo |
Mayor nivel de temperatura maximo |

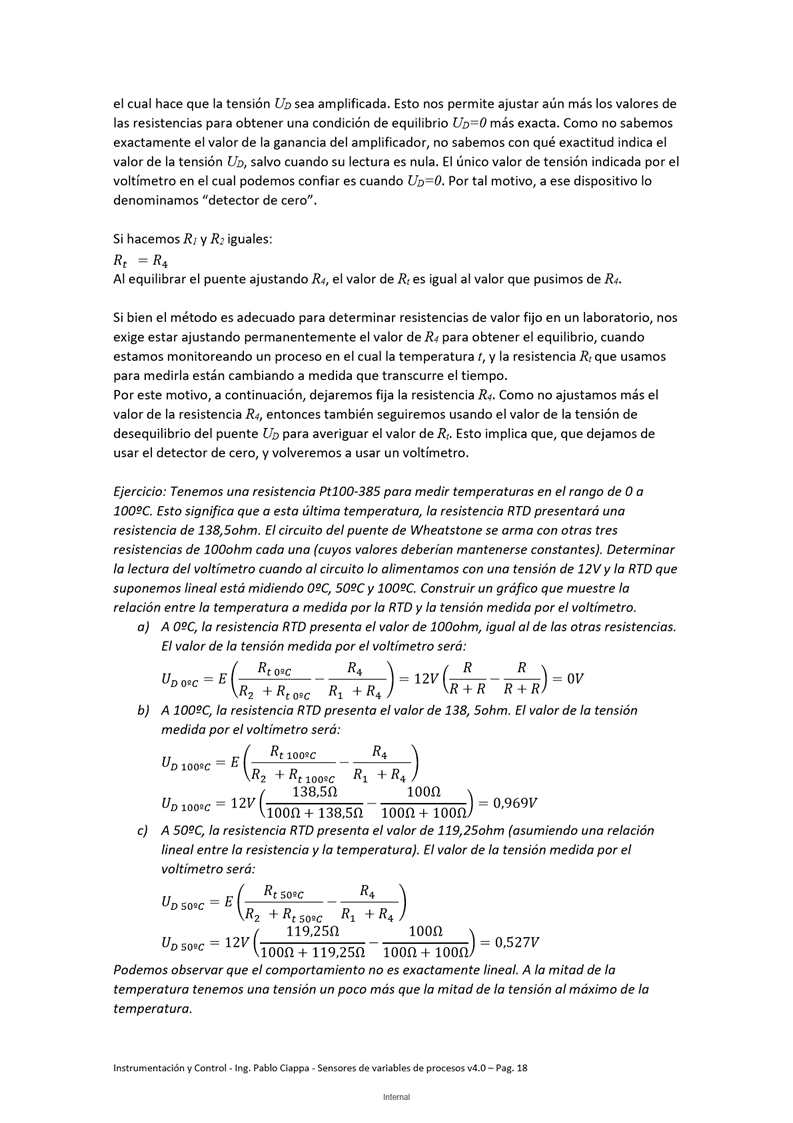

Para determinar el valor de las RTDs: Puente de Wheatstone

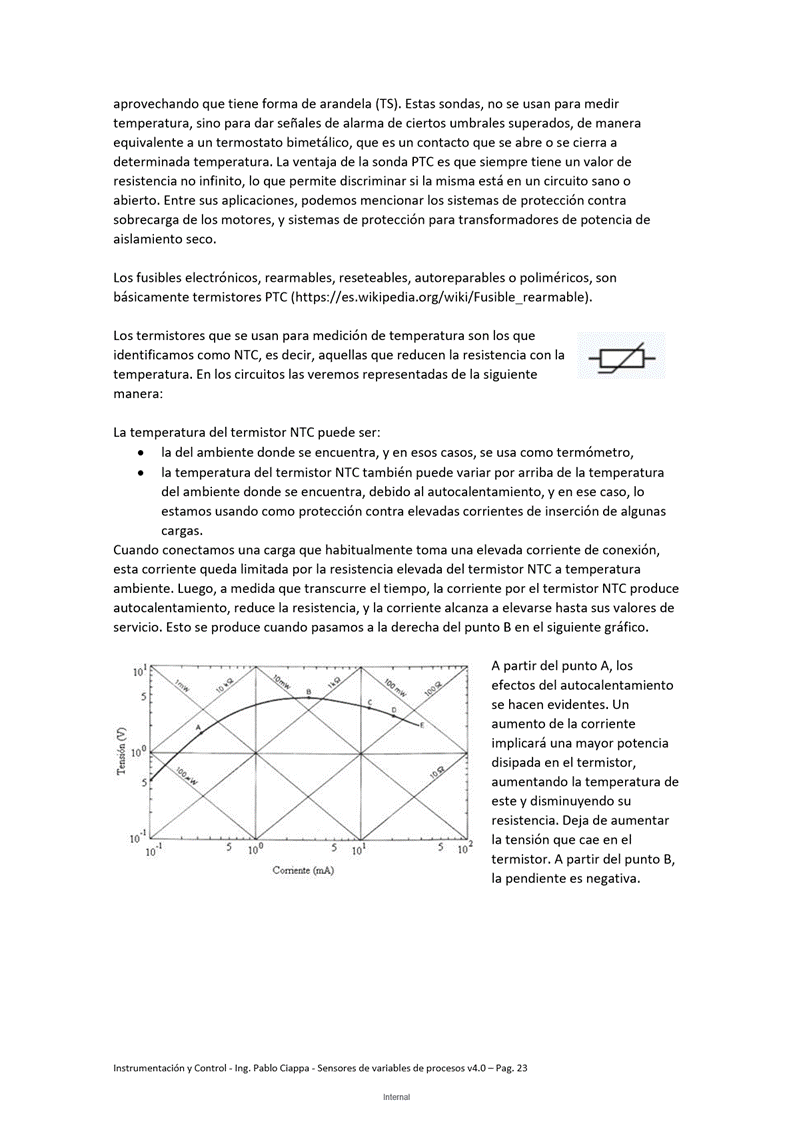

Termistores
- PTC -> Coeficiente Positivo
- NTC -> Coeficiente Negativo
Termocuplas o termopares
Dos alambres de metales distintos, unidos en un extremo por medio de una soldadura

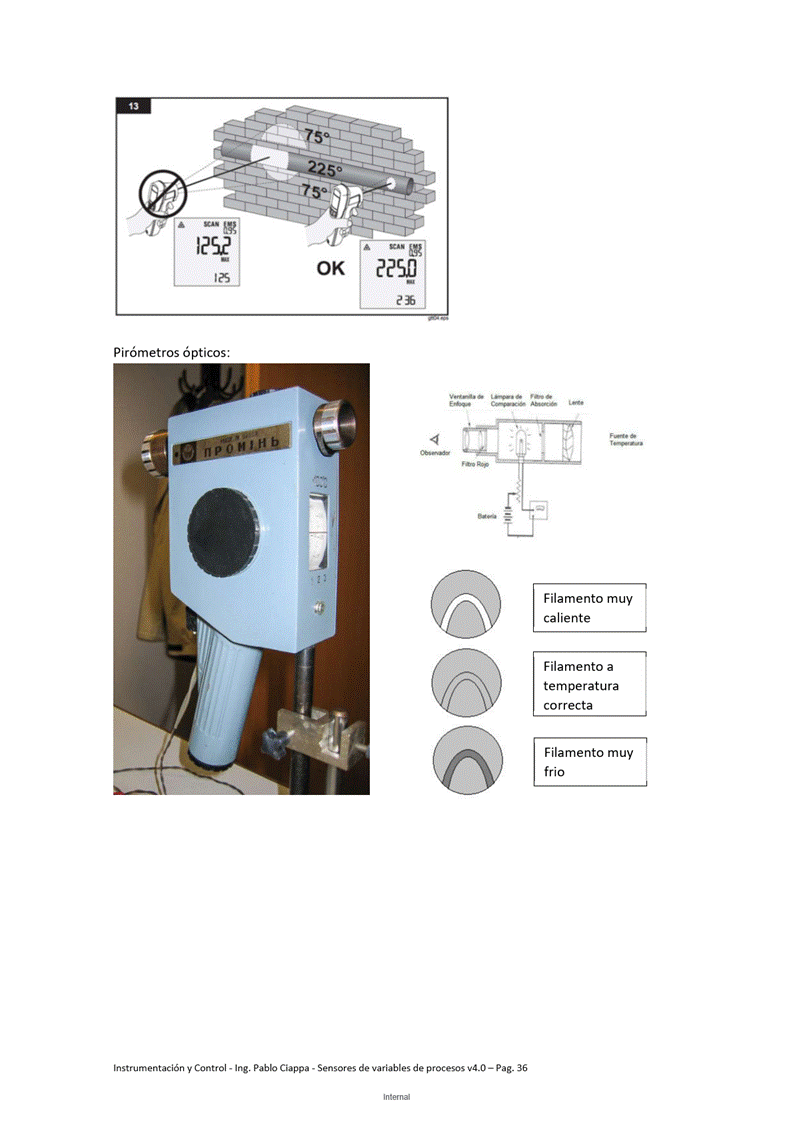

Pirometros y termometros por radiacion
Radiacion electromagnetica que se genera por el movimiento termico de las particulas cargadas que conforman la materia
- Ley de Planck
- Ley de Stefan-Boltzmann

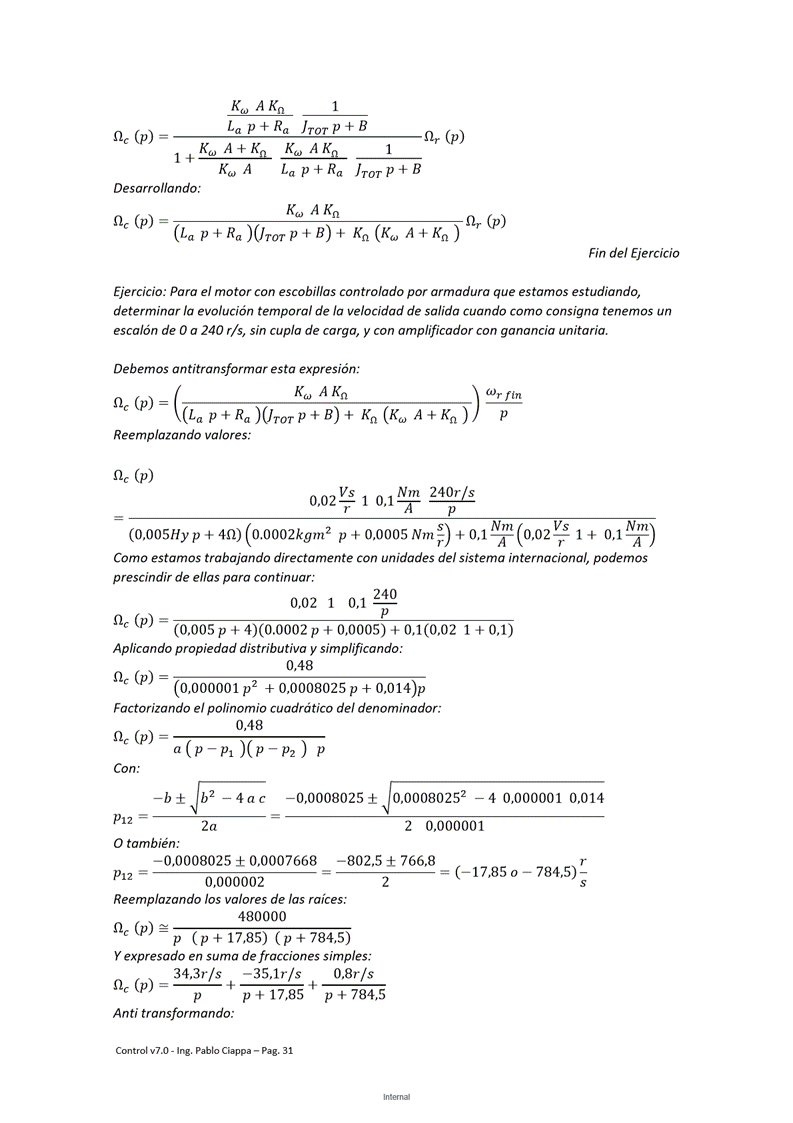

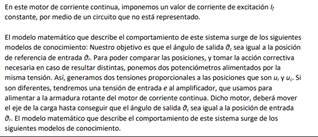

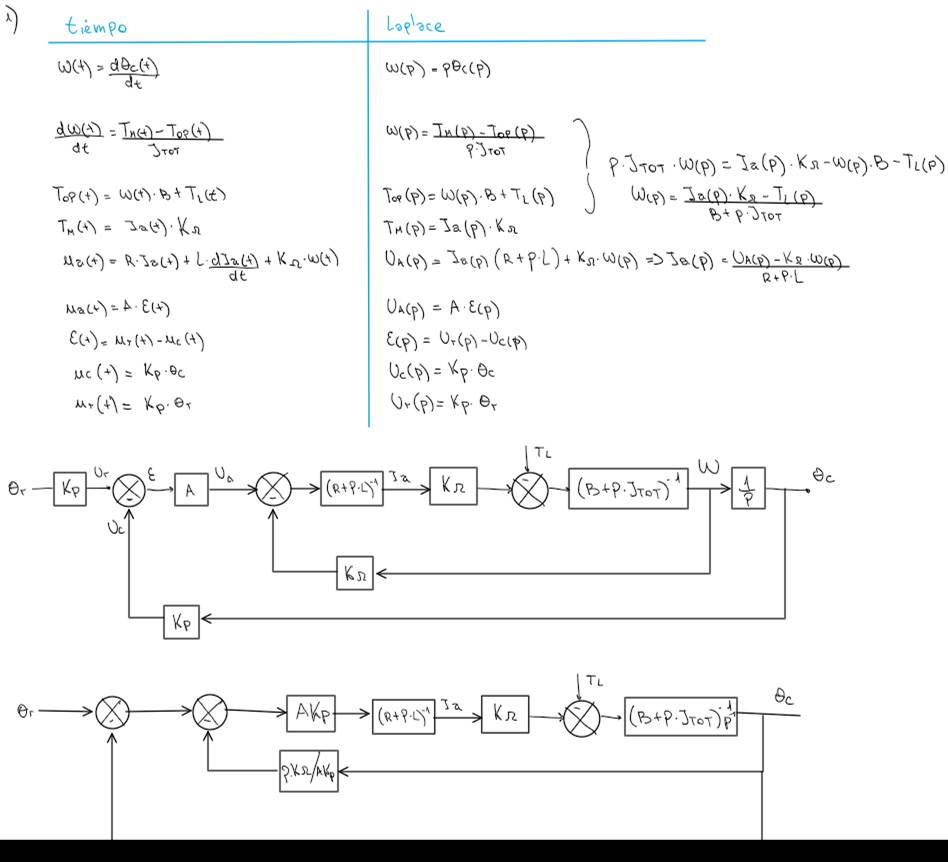

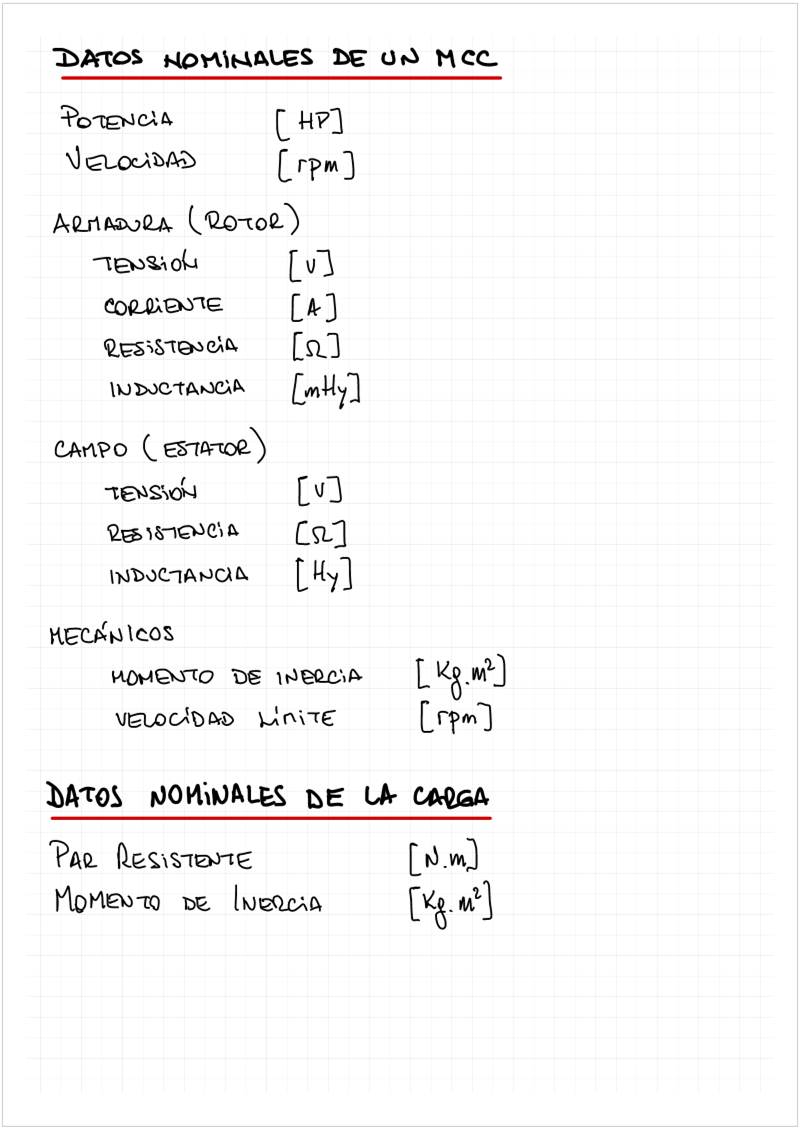

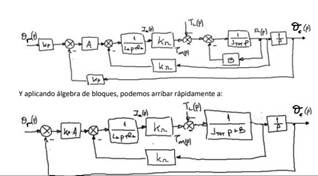

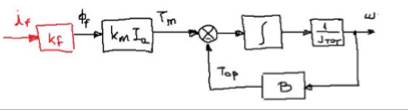

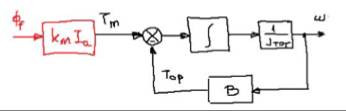

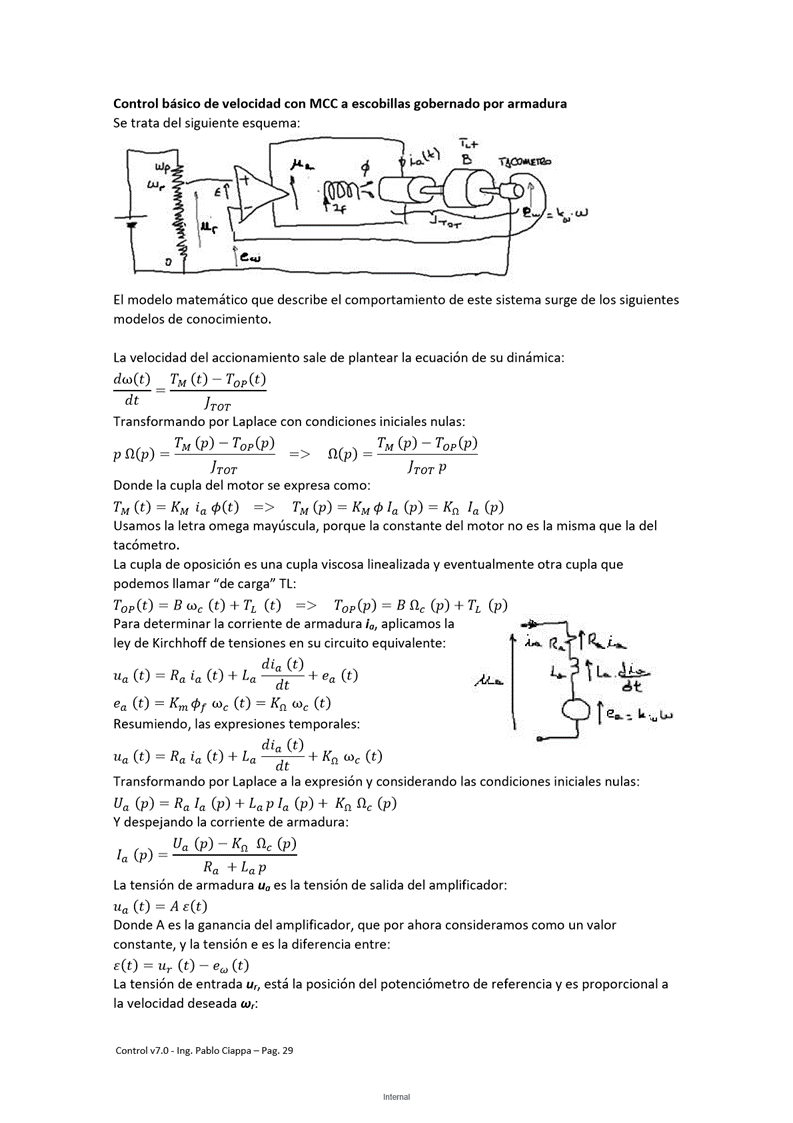

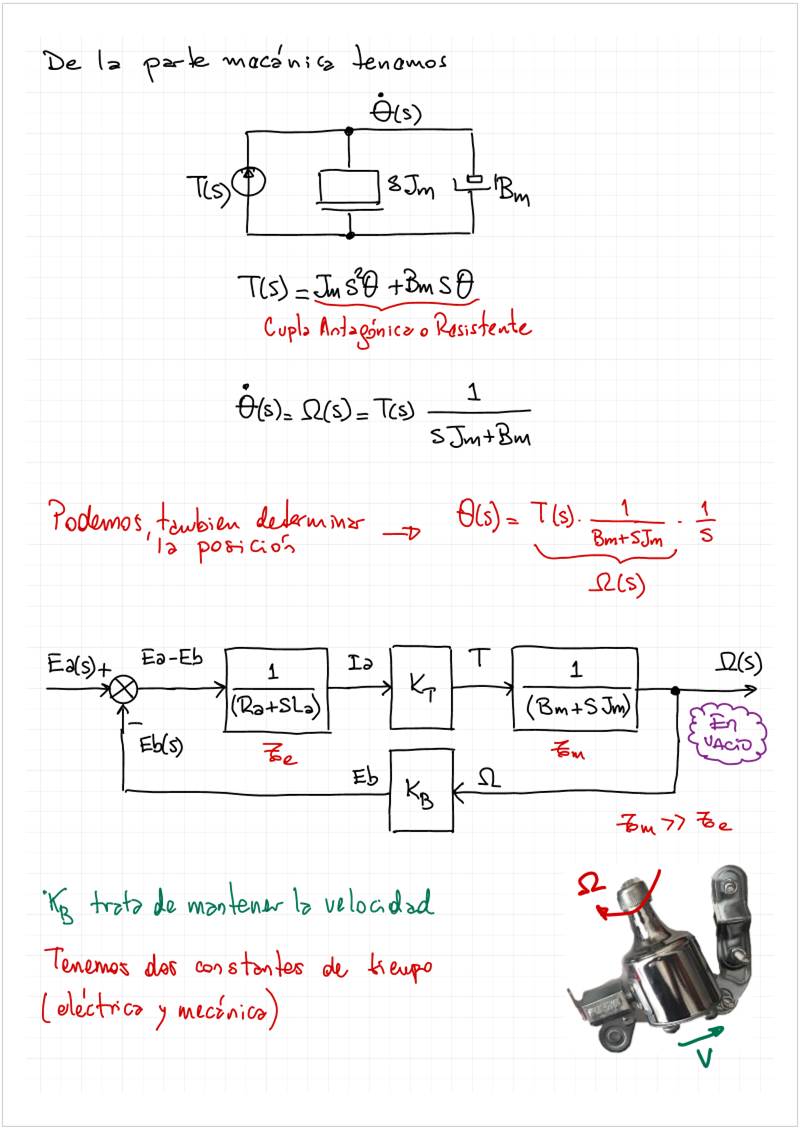

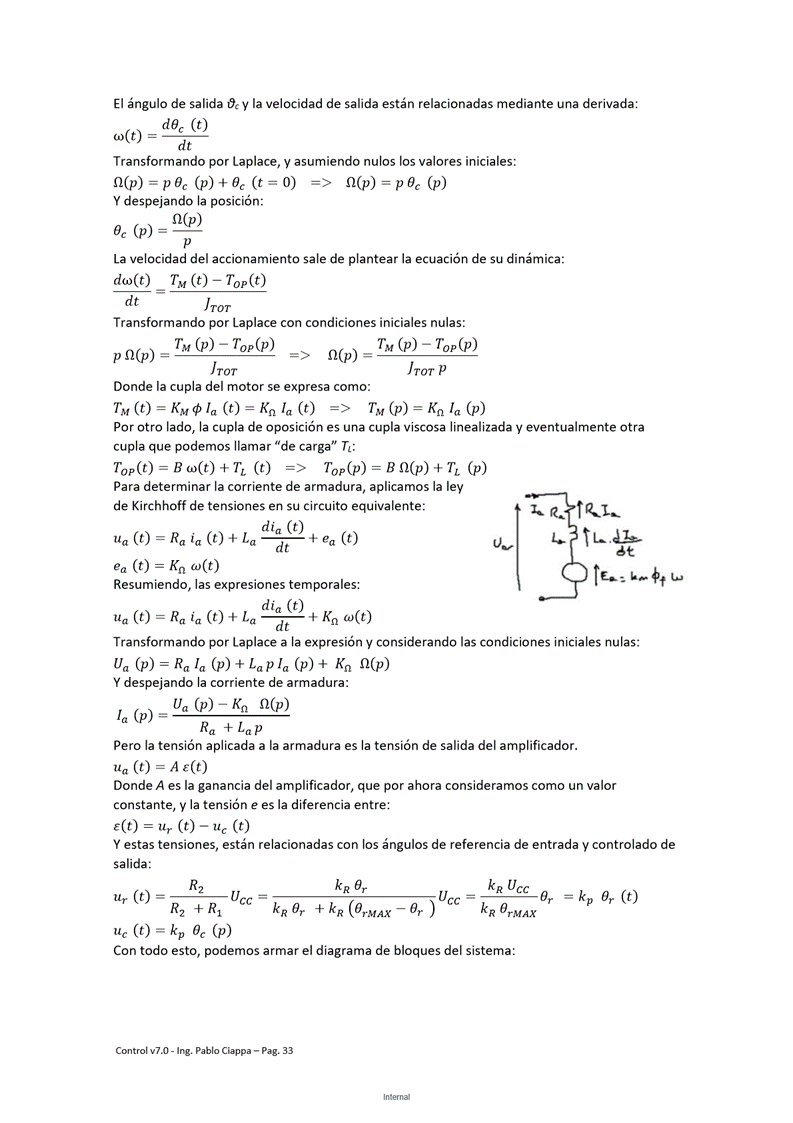

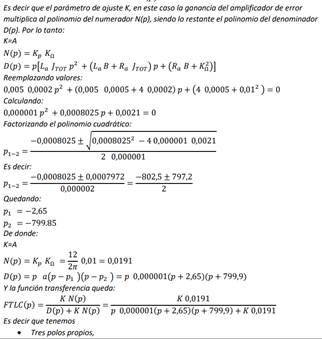

Control Motor
Eje de rotacion
Tupla de oposicion
Cupla motriz

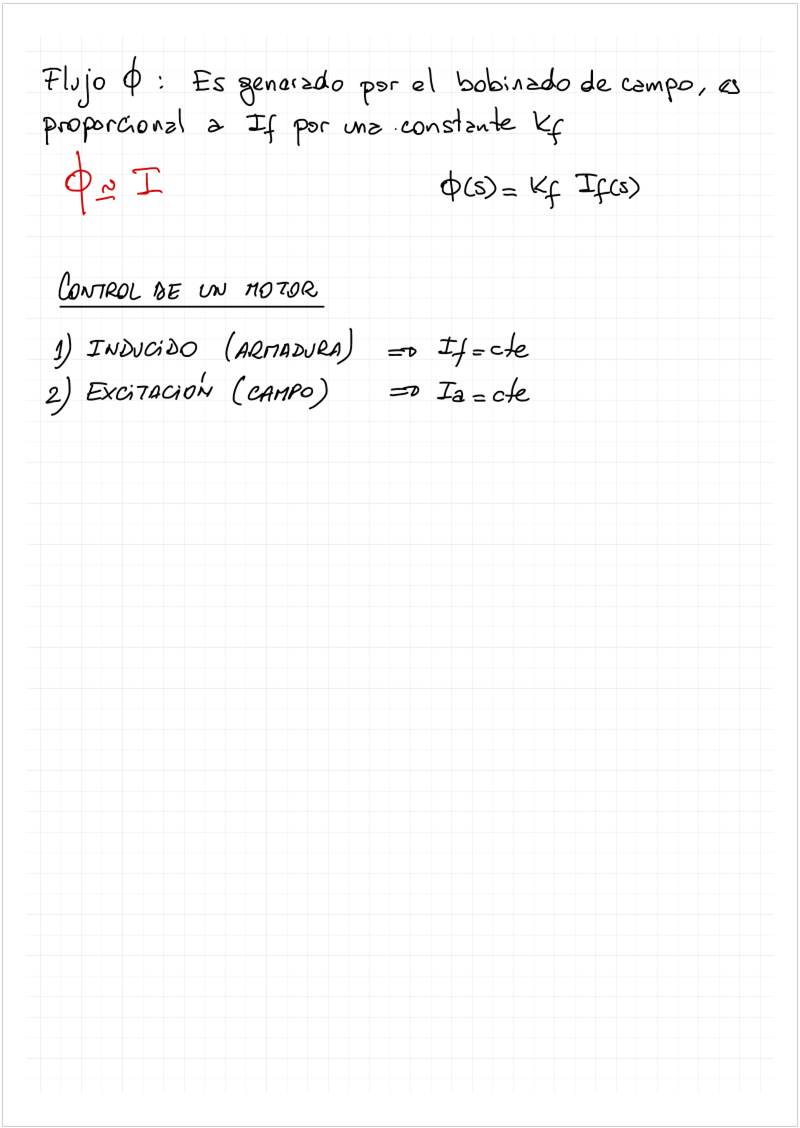

Flujo de excitacion
Corriente de excitacion
Cupla de carga
Tension inducida con iman permanente (producida por el rotor)

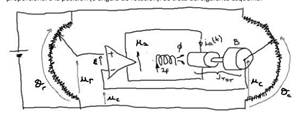

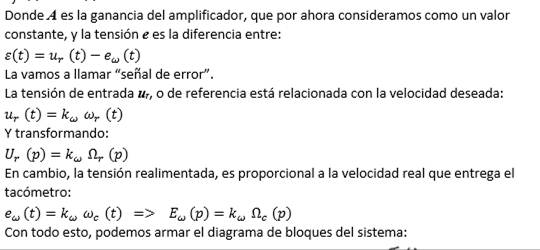

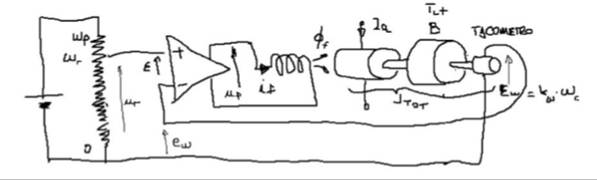

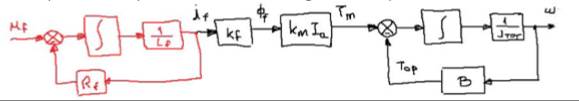

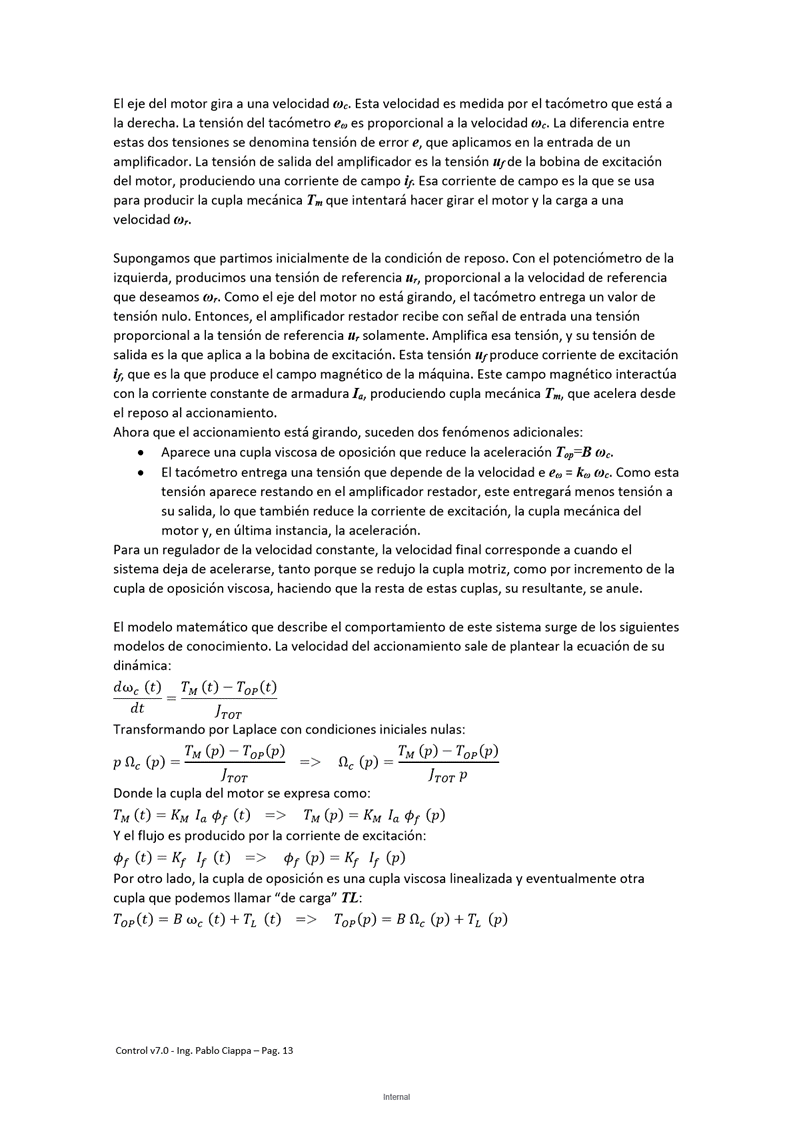

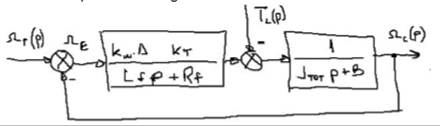

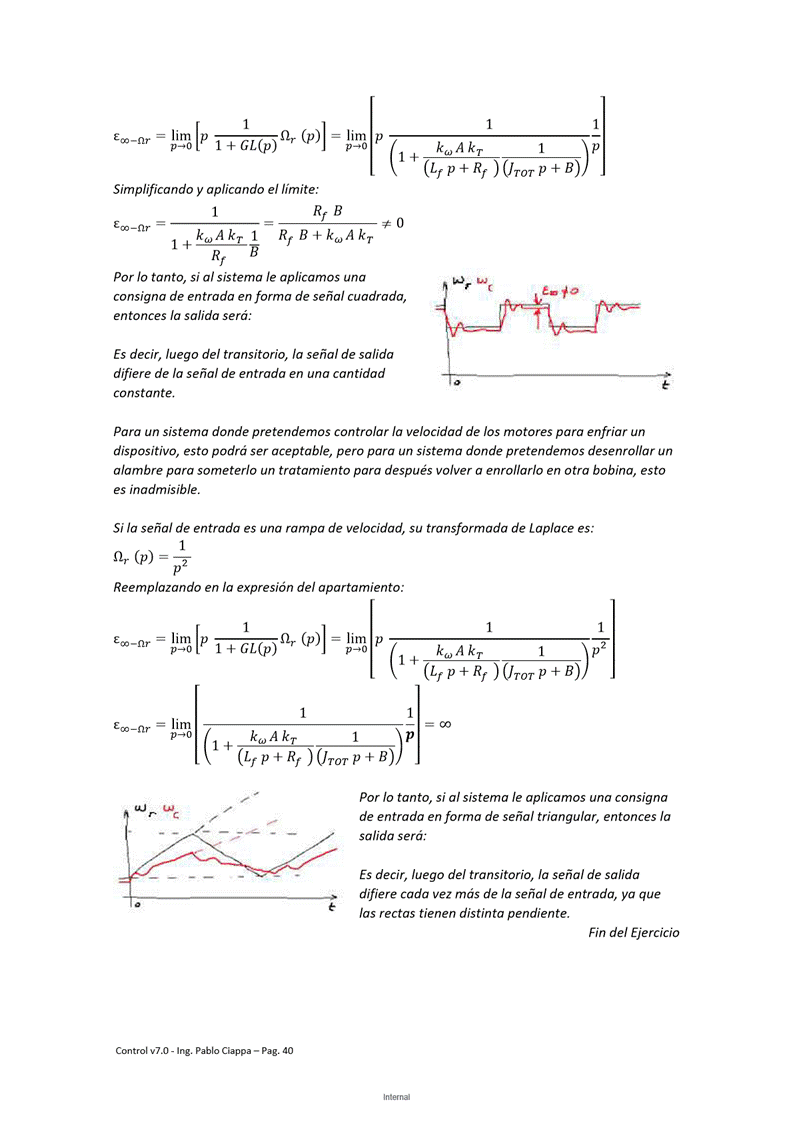

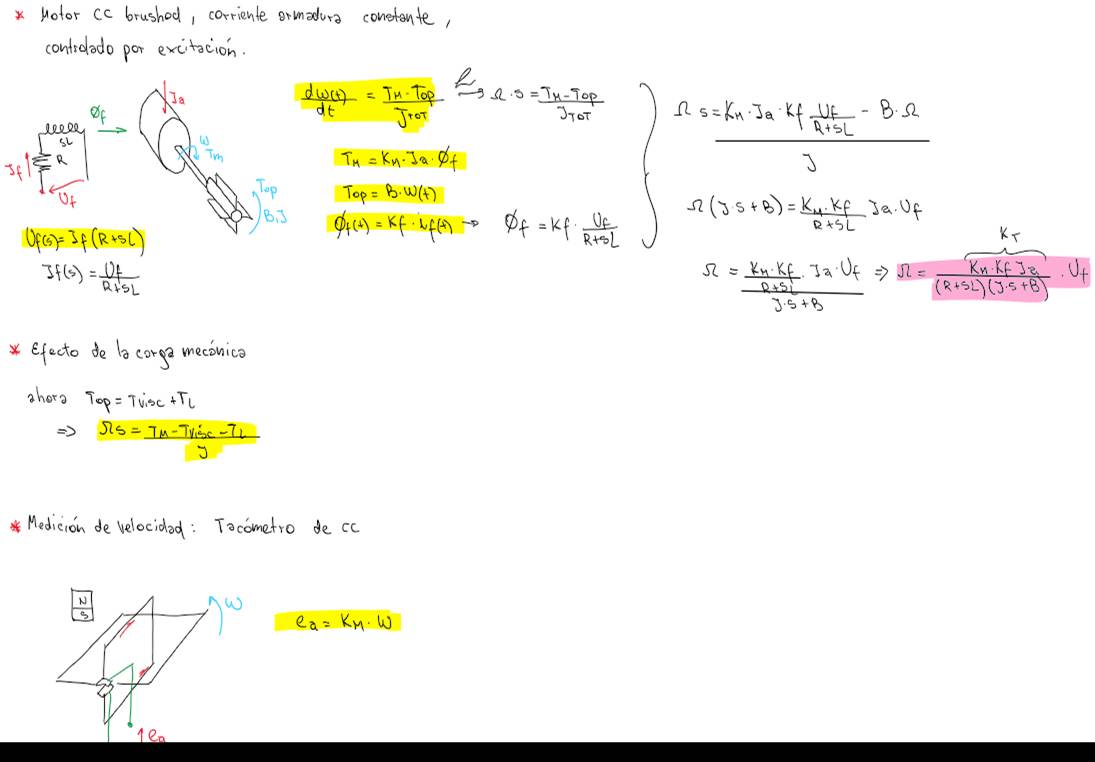

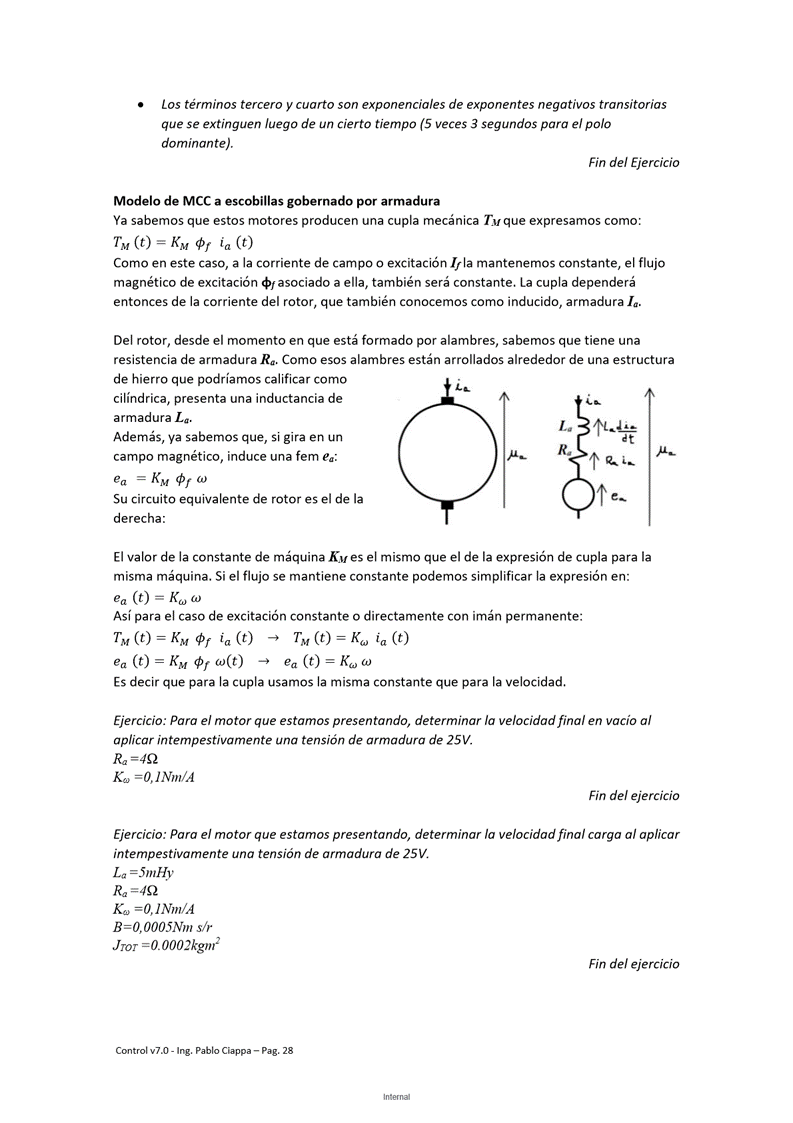

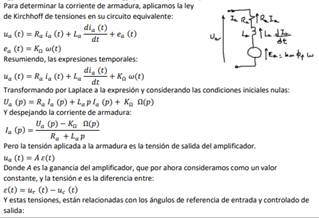

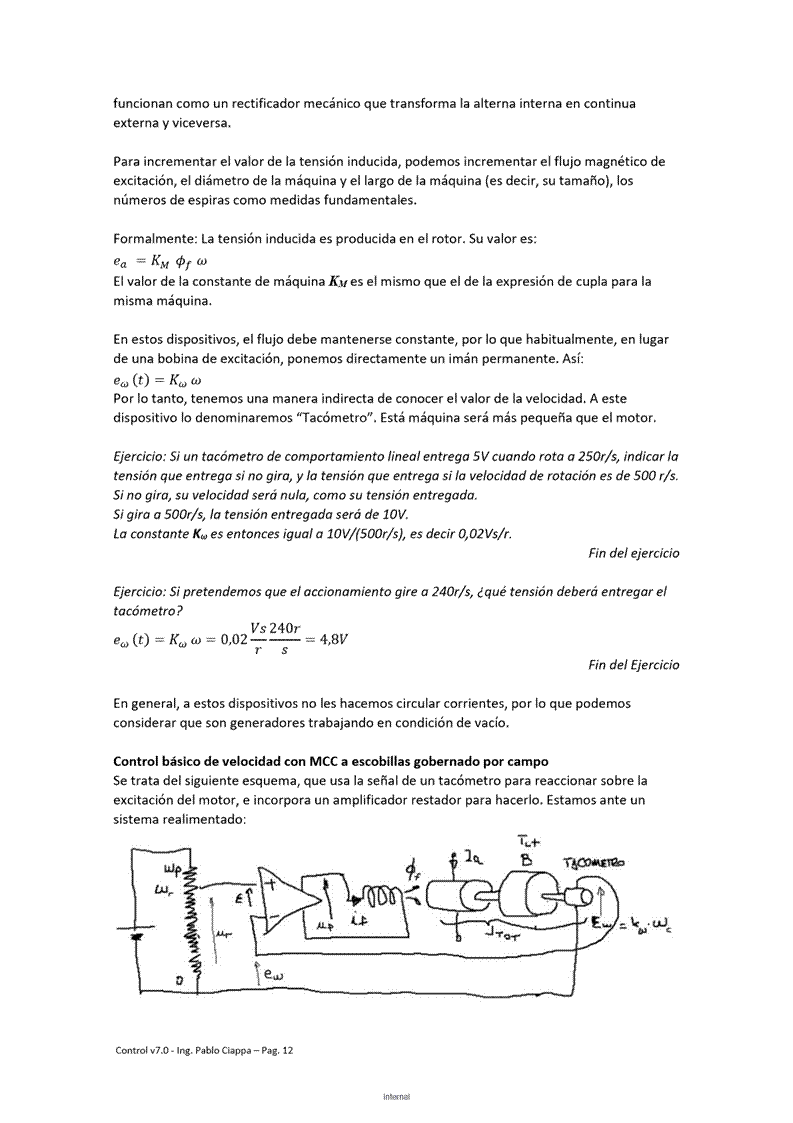

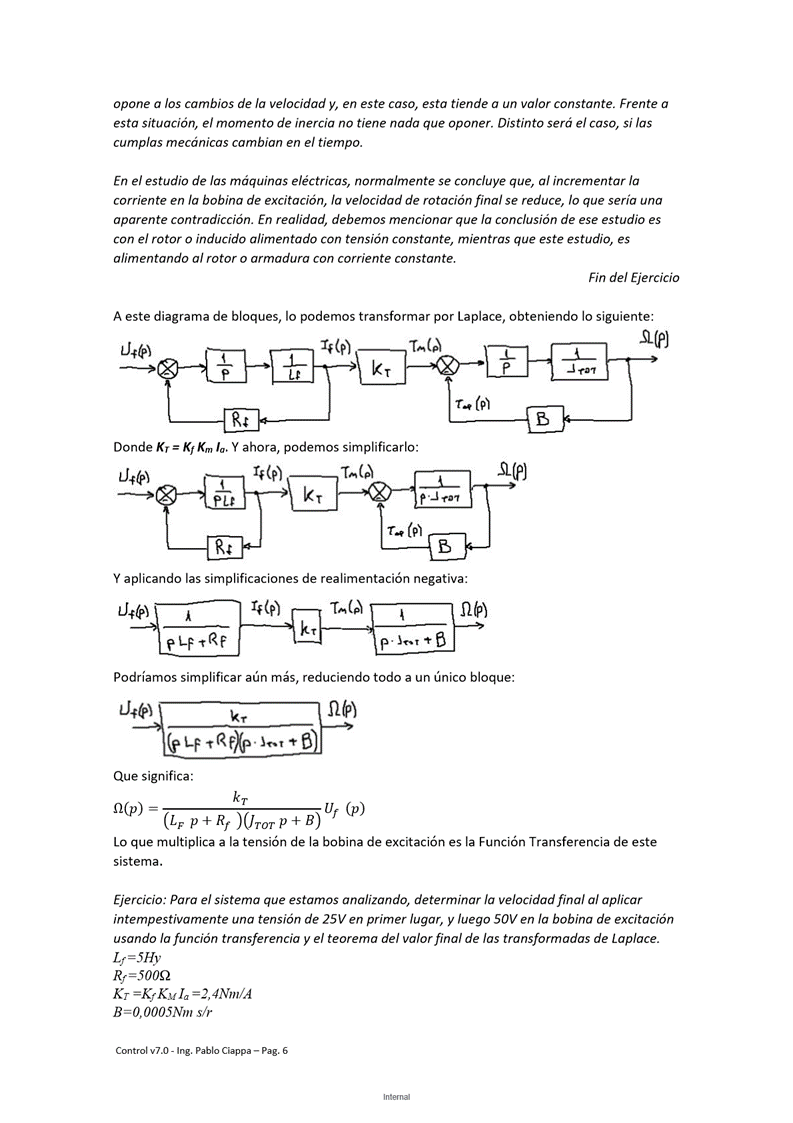

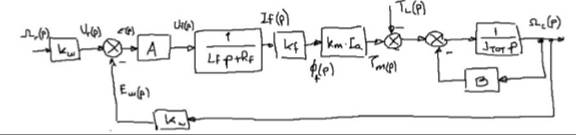

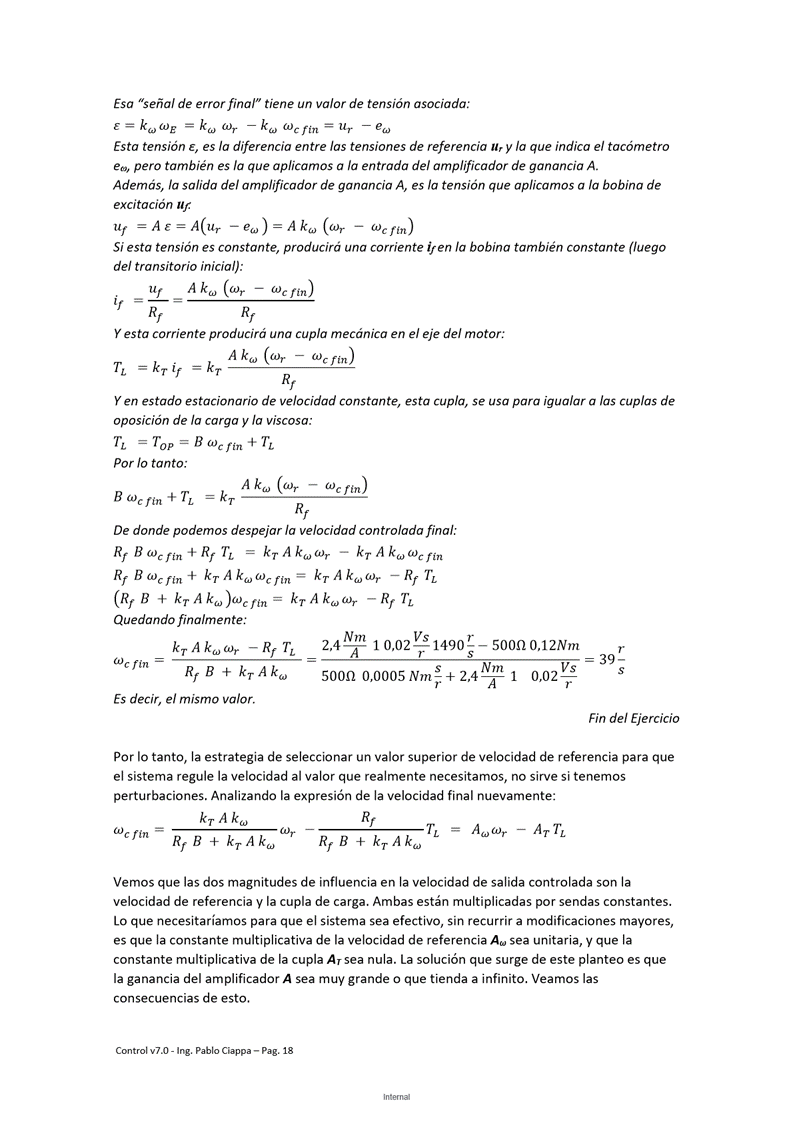

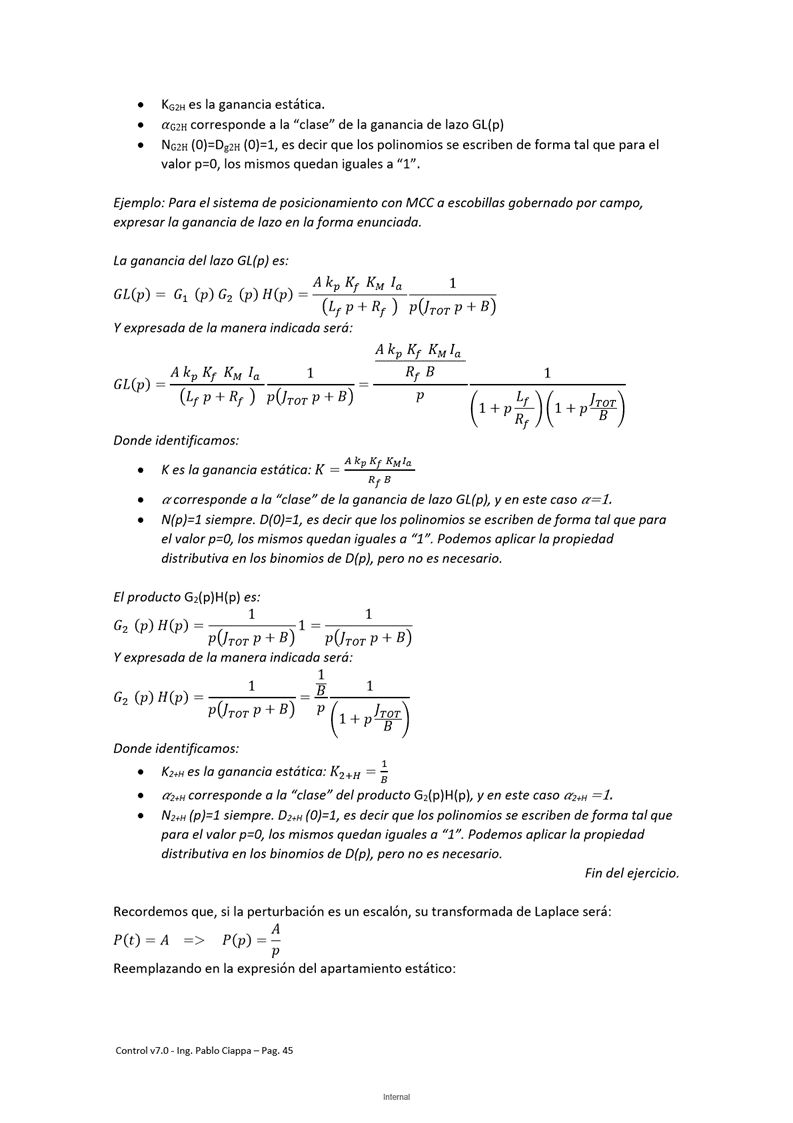

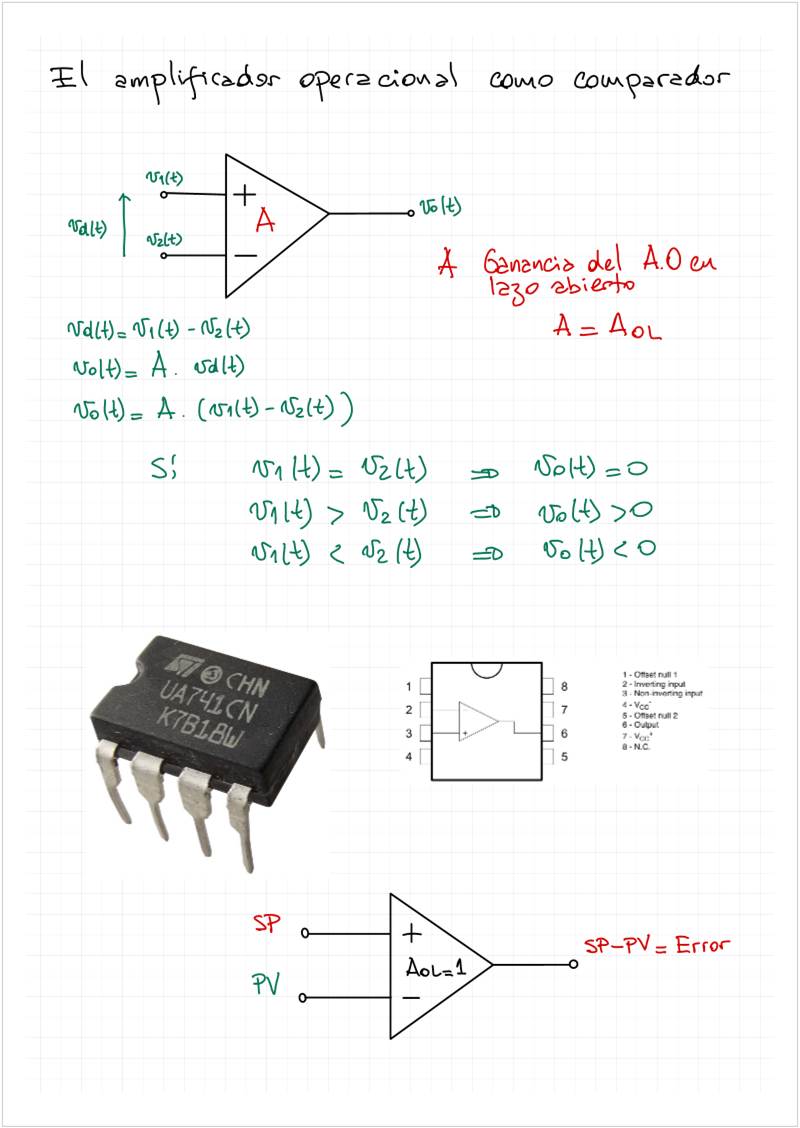

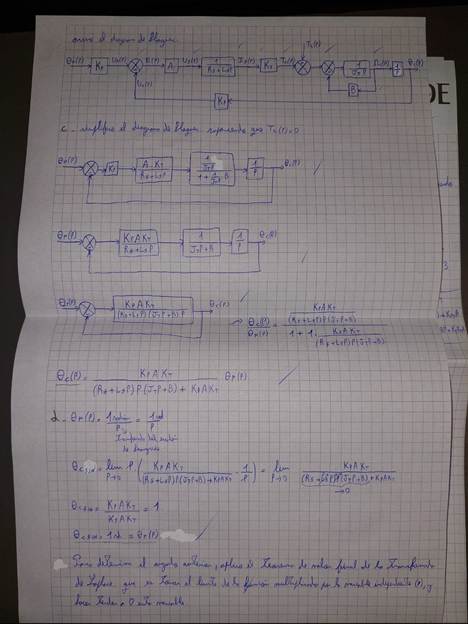

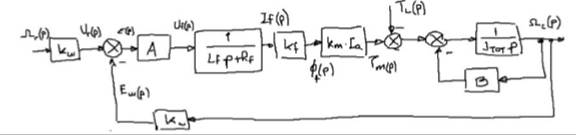

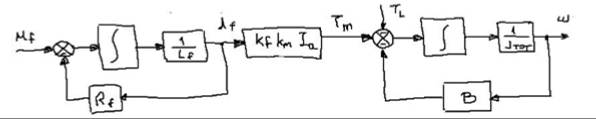

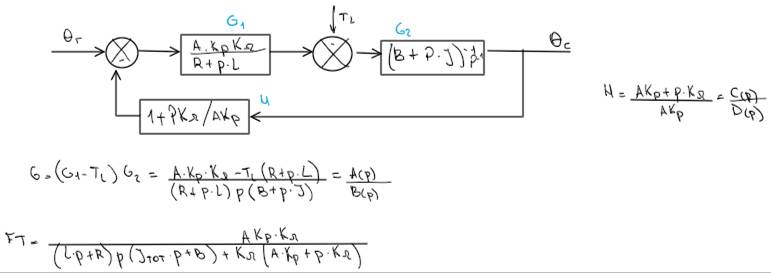

Contro basico de velocidad con MCC a escobillas gobernado por campo
Circuito de excitacion

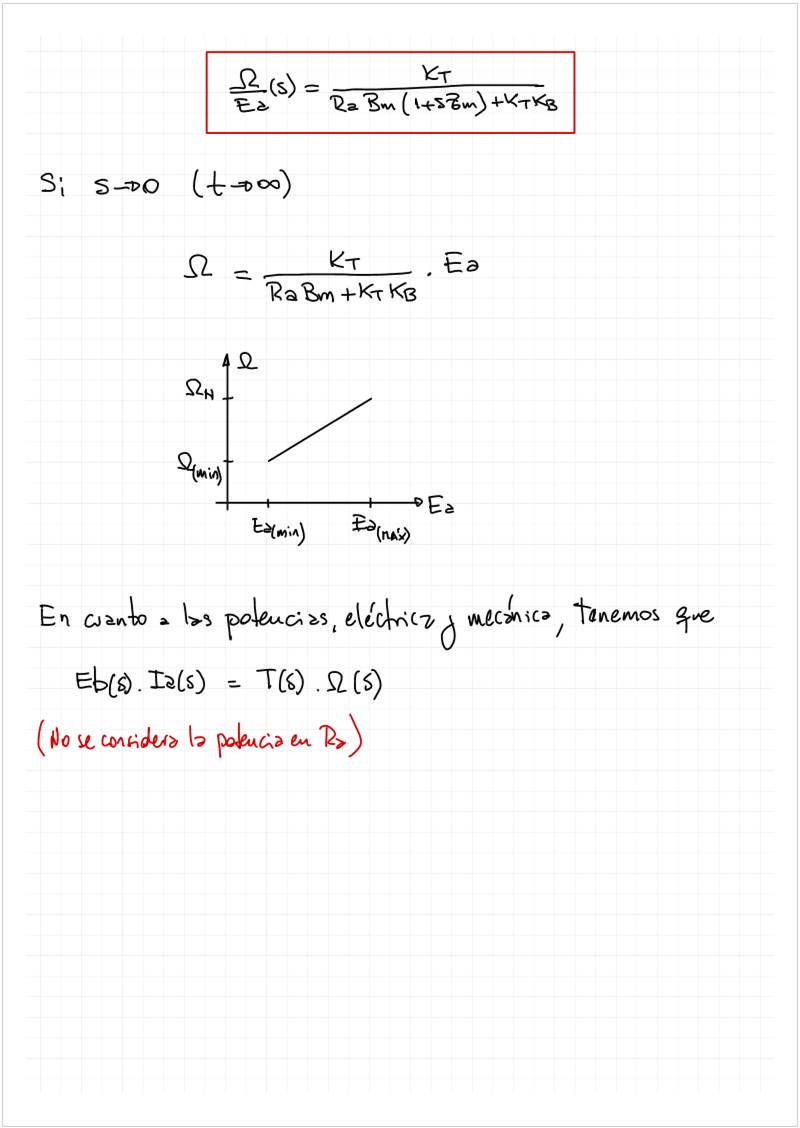

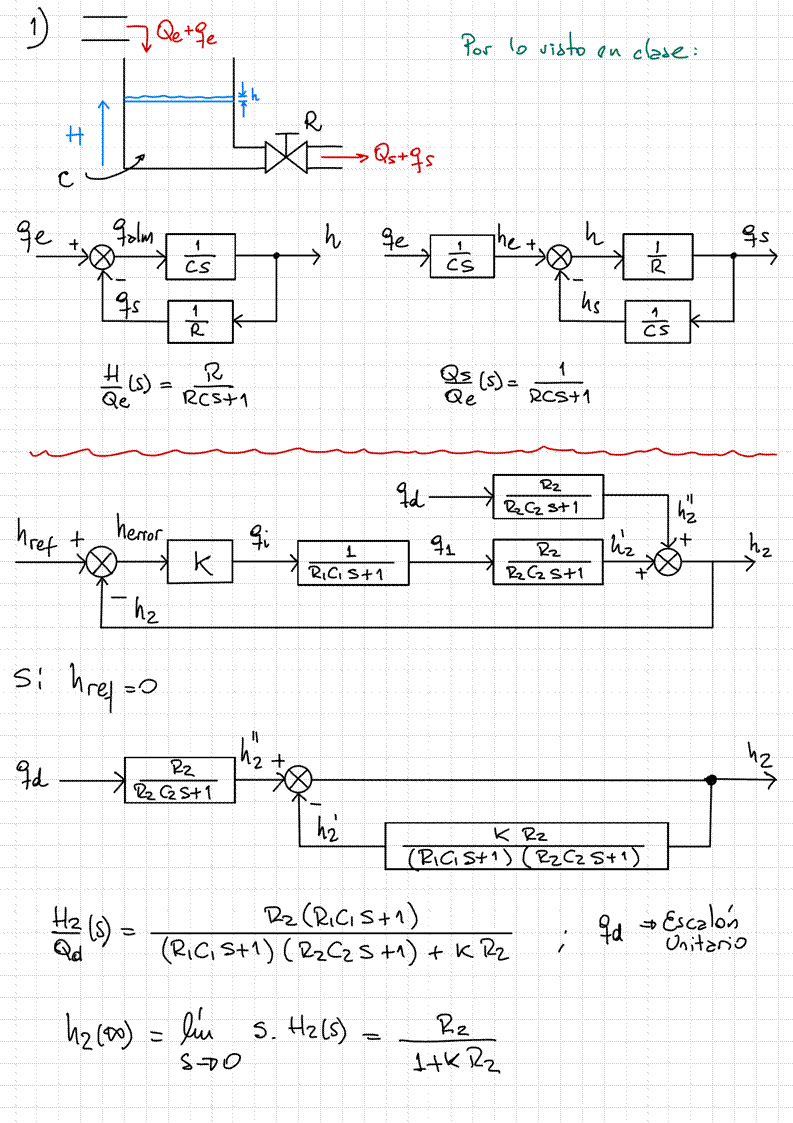

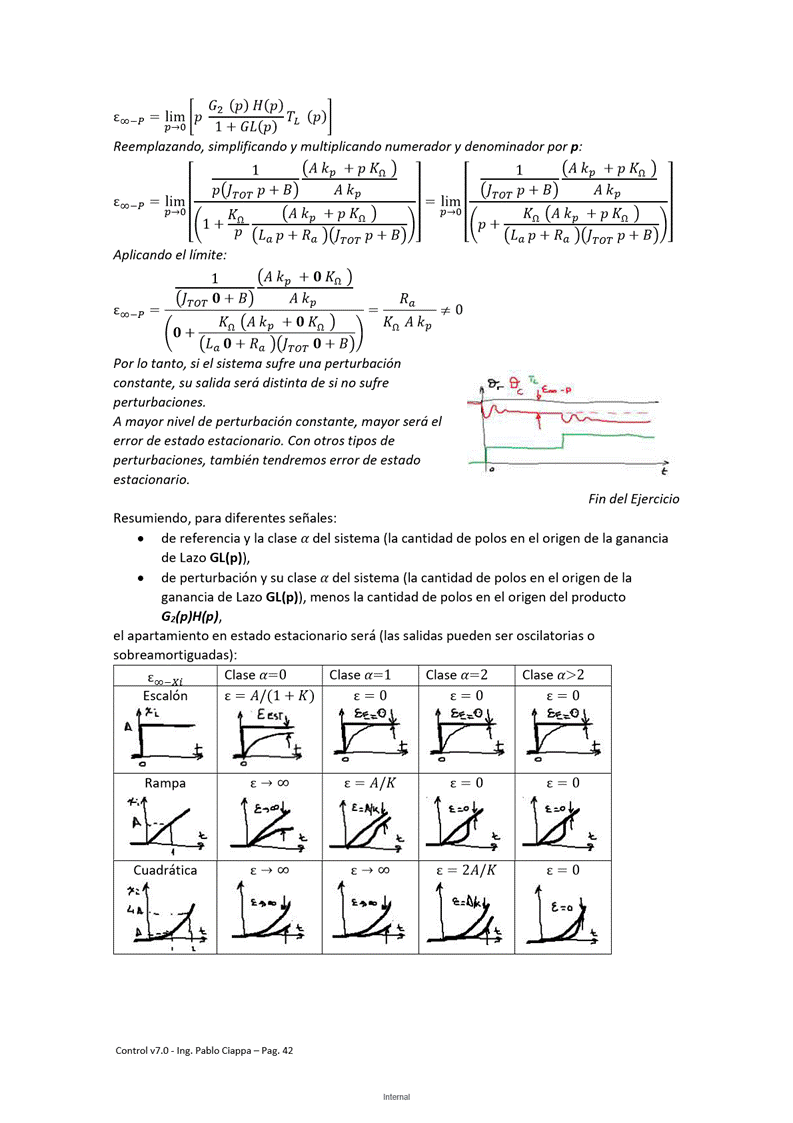

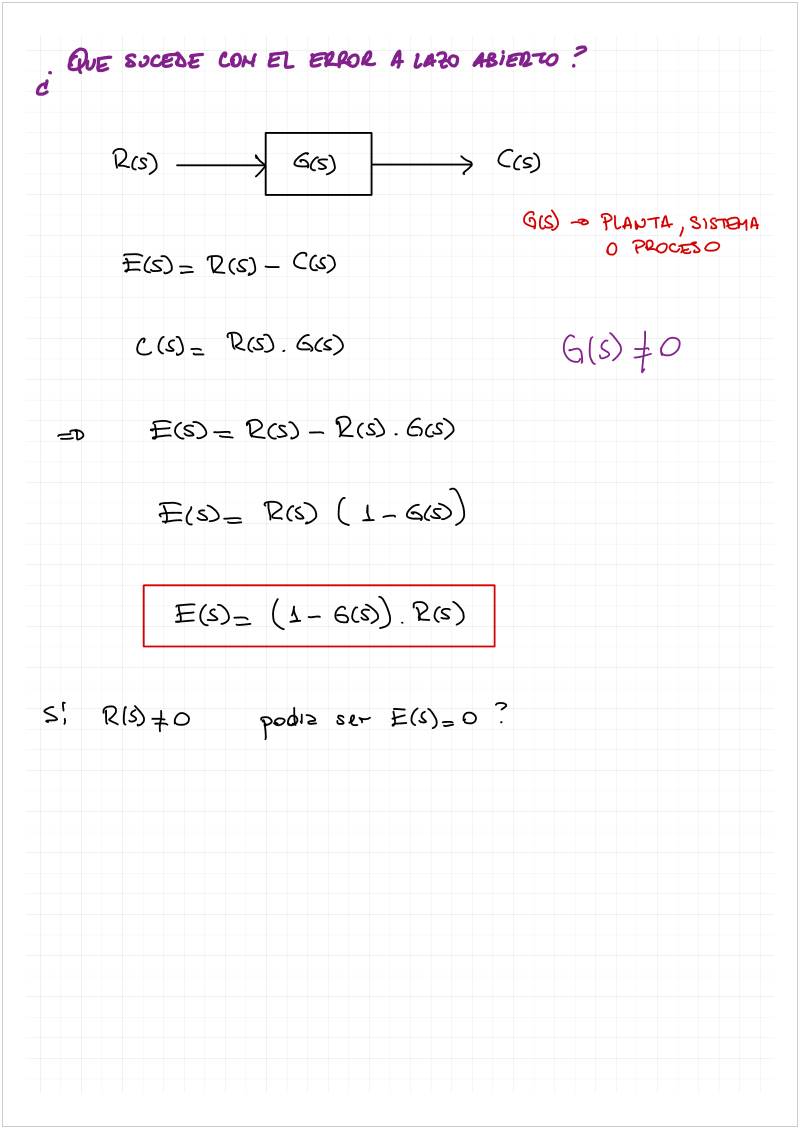

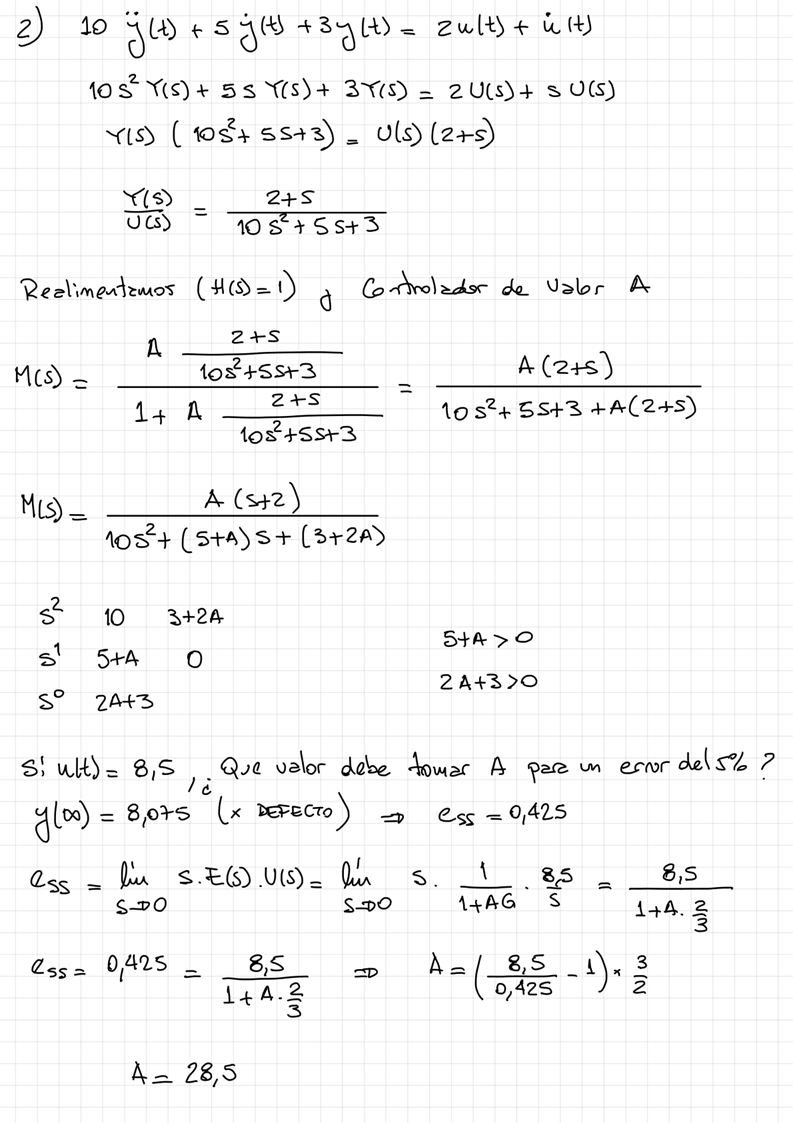

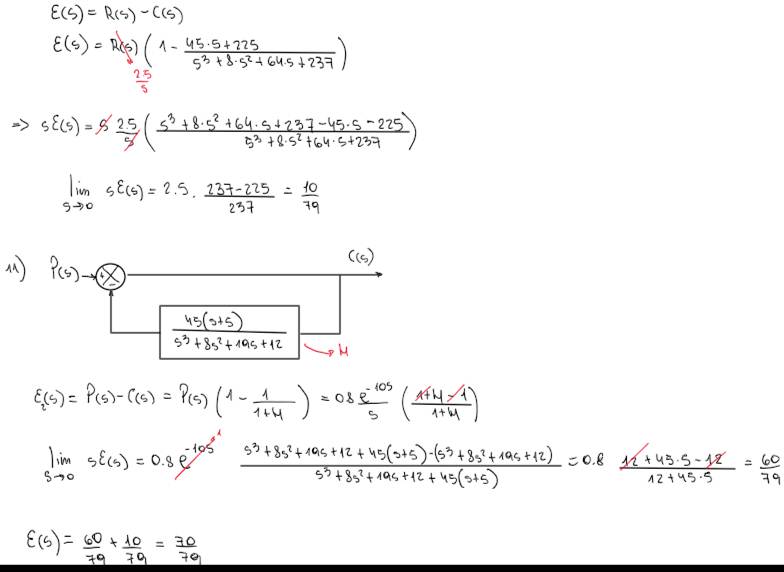

Teorema del Valor final

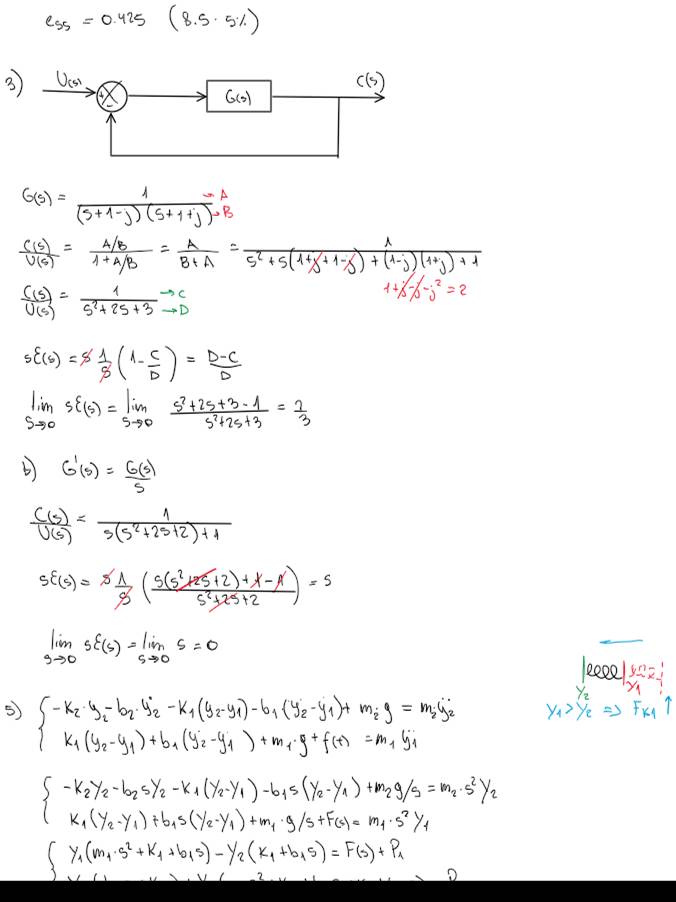

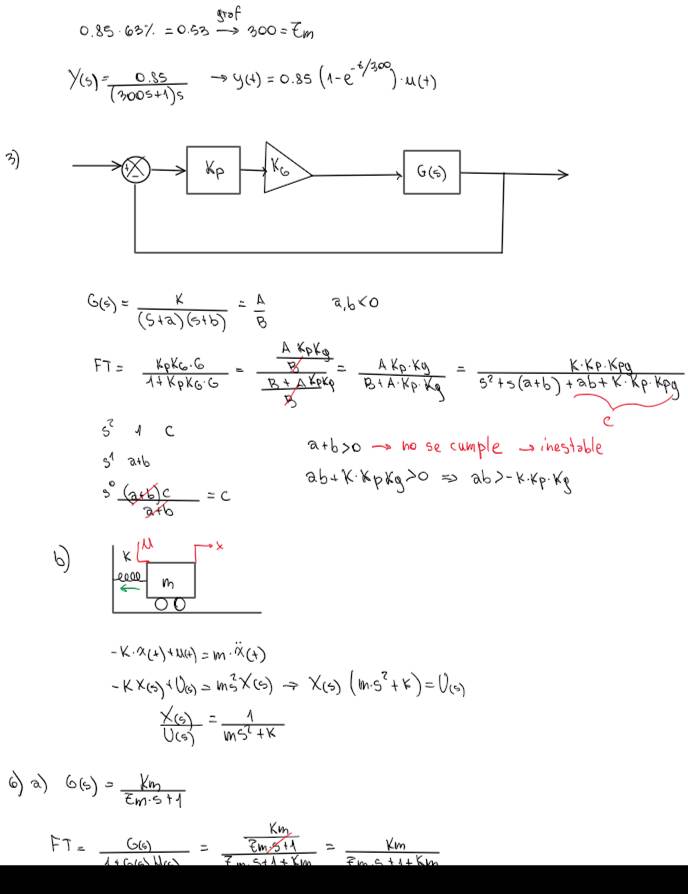

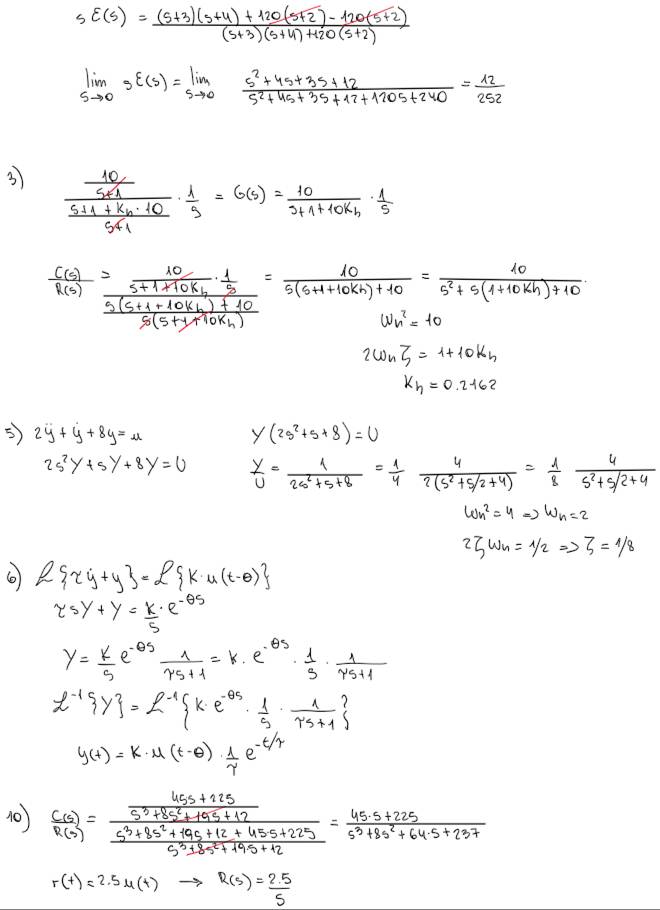

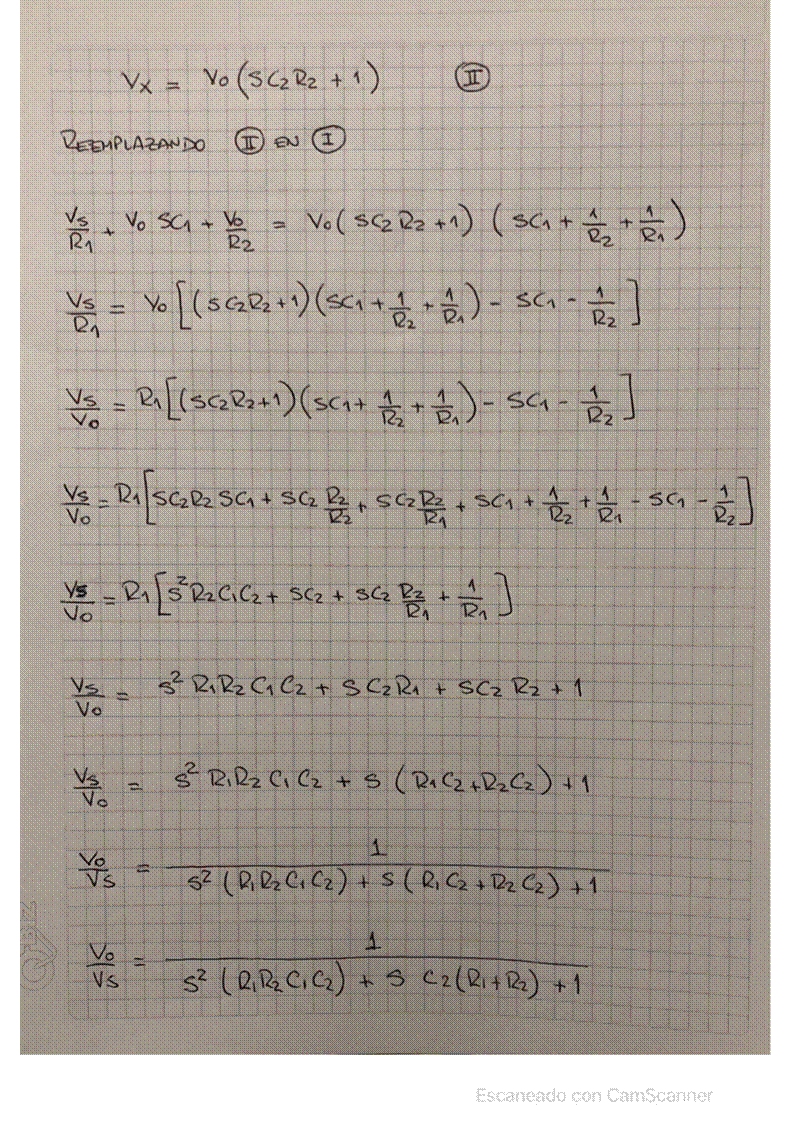

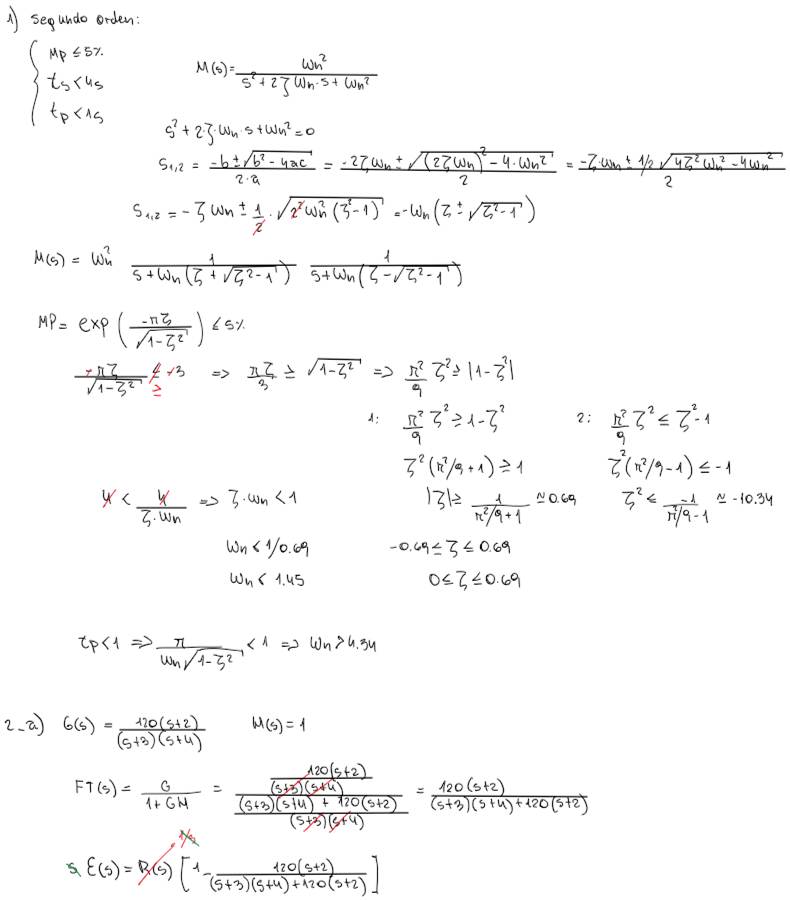

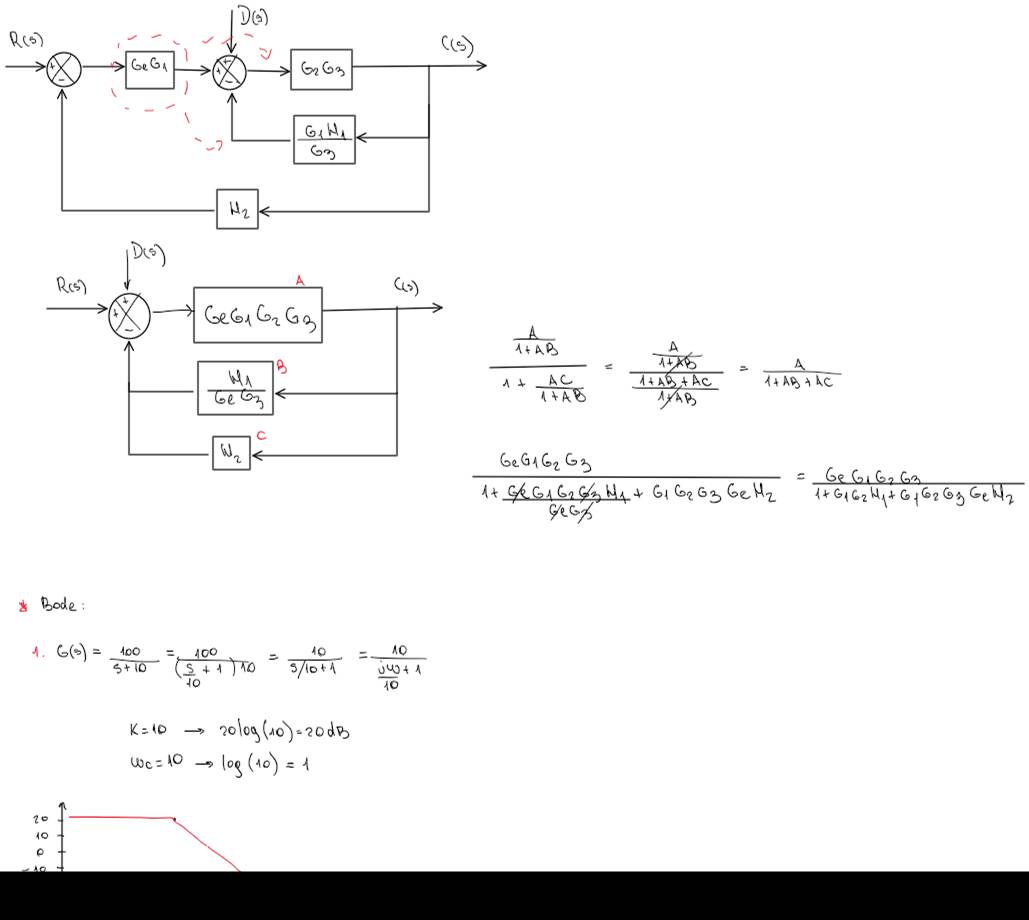

Practica Ejerecicios
domingo, 21 de abril de 2024
13:15
Resumen
Wednesday, April 24, 2024
7:29 PM

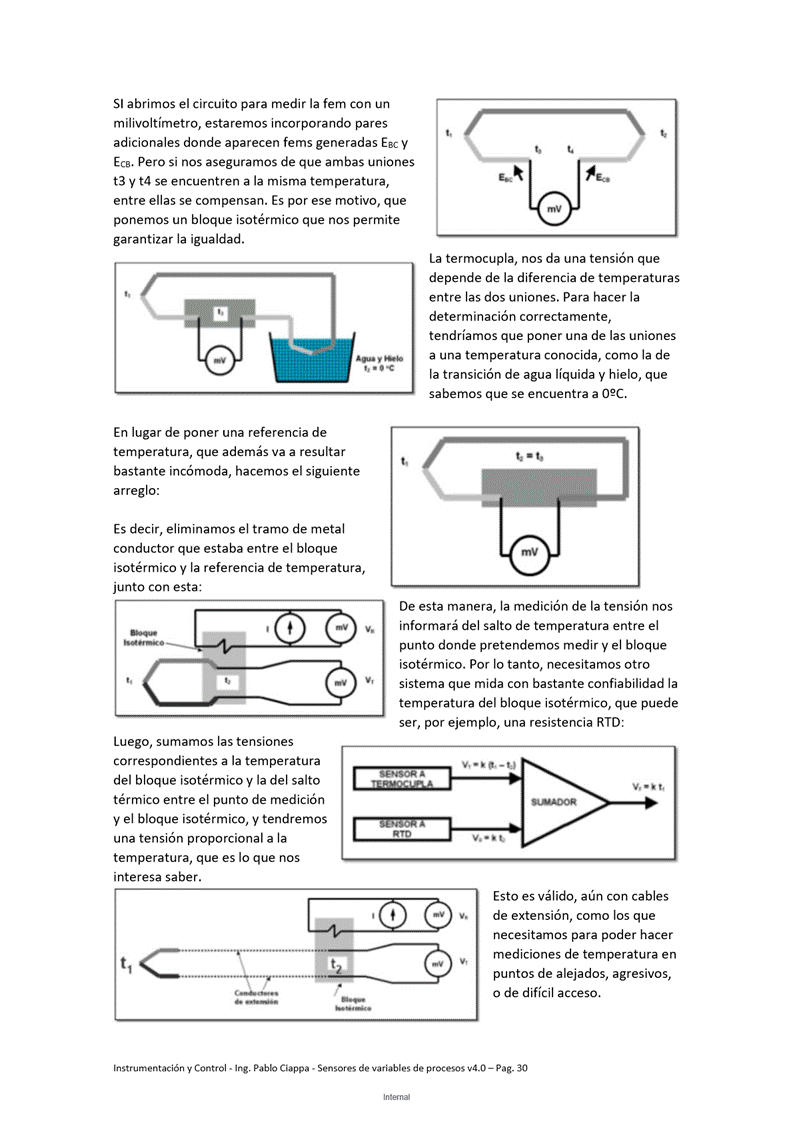

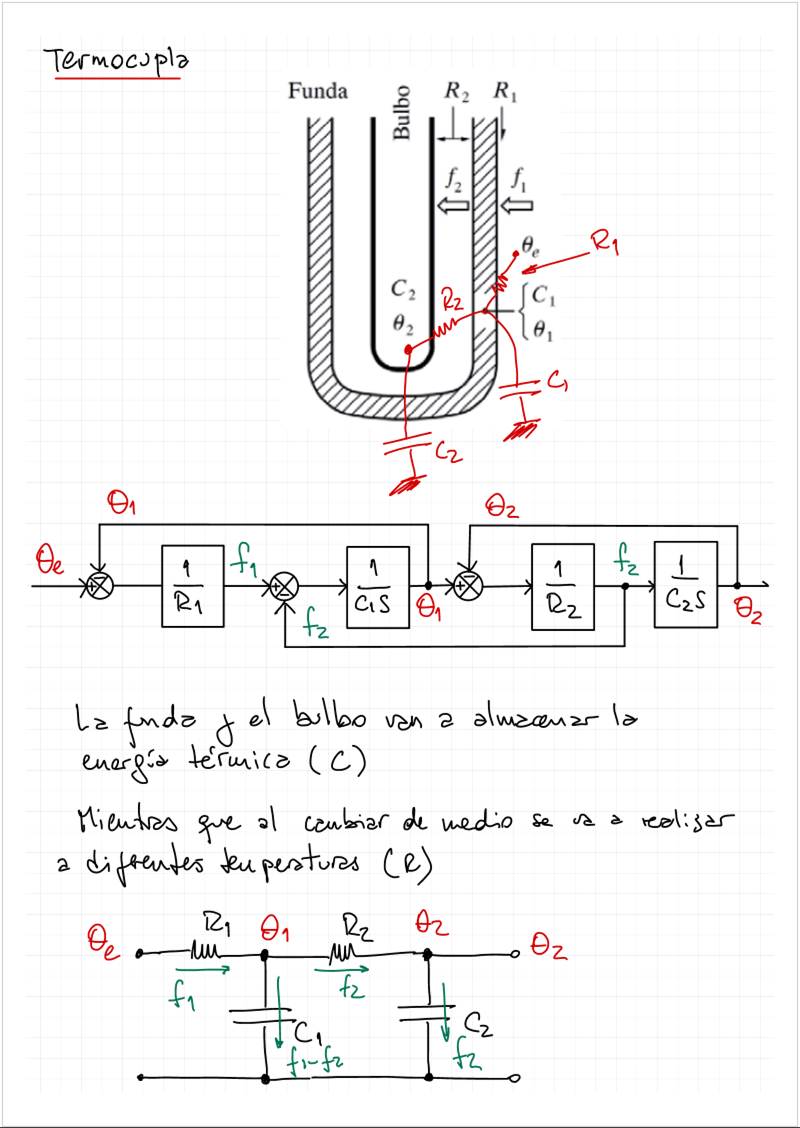

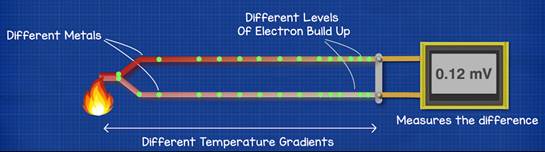

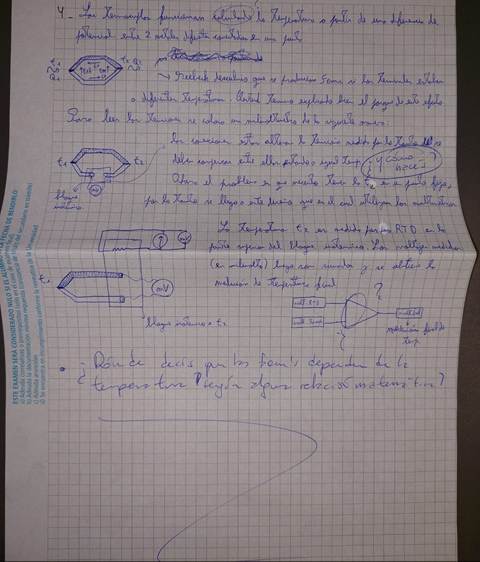

Termocupla
En un metal, cuando se calienta los atomos se comienzan a mover, se chocan mas, se liberan electrones que se desplazan hacia el lado mas frio (gradiente de temperatura), generando una diferencia de potencial.
Necesitamos 2 materiales diferentes, sino la diferencia de potencial es cero.
Agregamos una RTD para tener temperatura y voltaje de referencia.

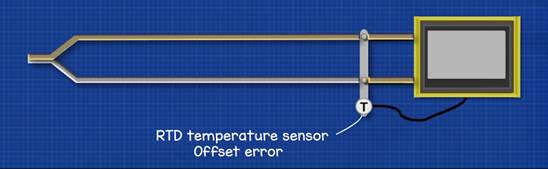

RTD
Se utilizan materiales de los que se conoce la curva resistencia/temperatura (platino, niquel)
Se pueden utilizar mas de 2 cables para compensar la impedancia del cable

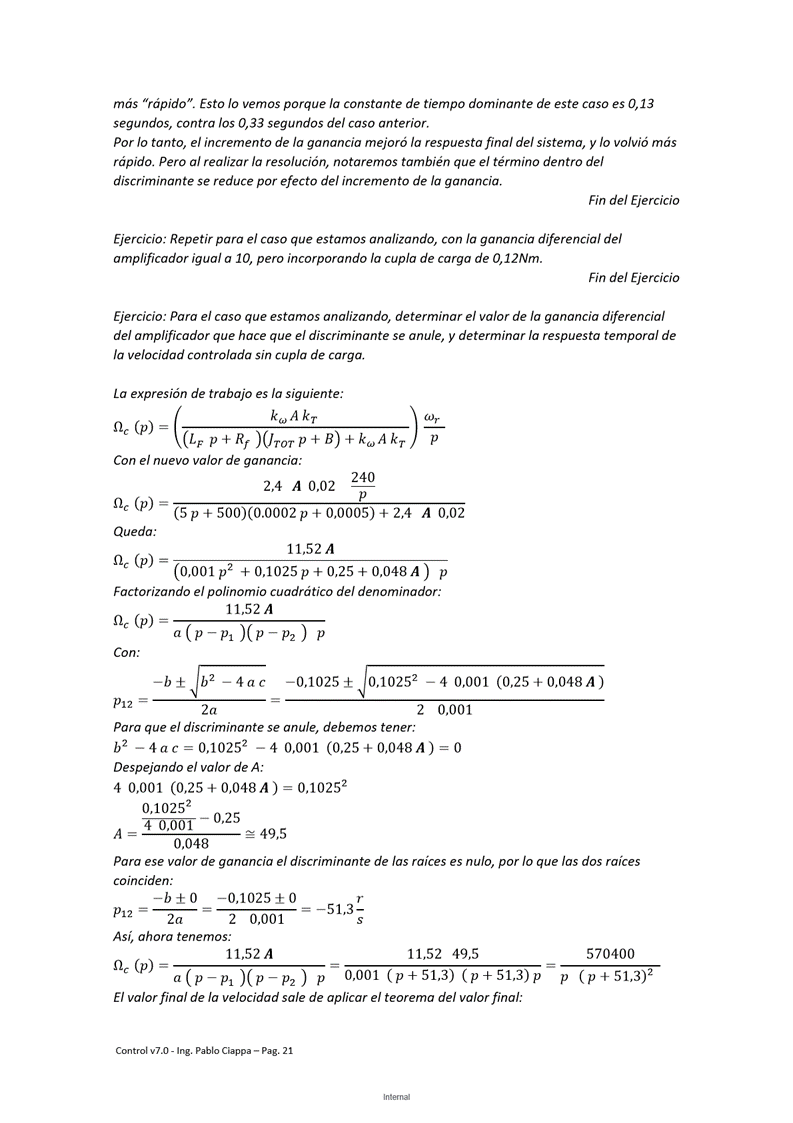

Contro basico de velocidad con MCC a escobillas gobernado por campo
Circuito de excitacion

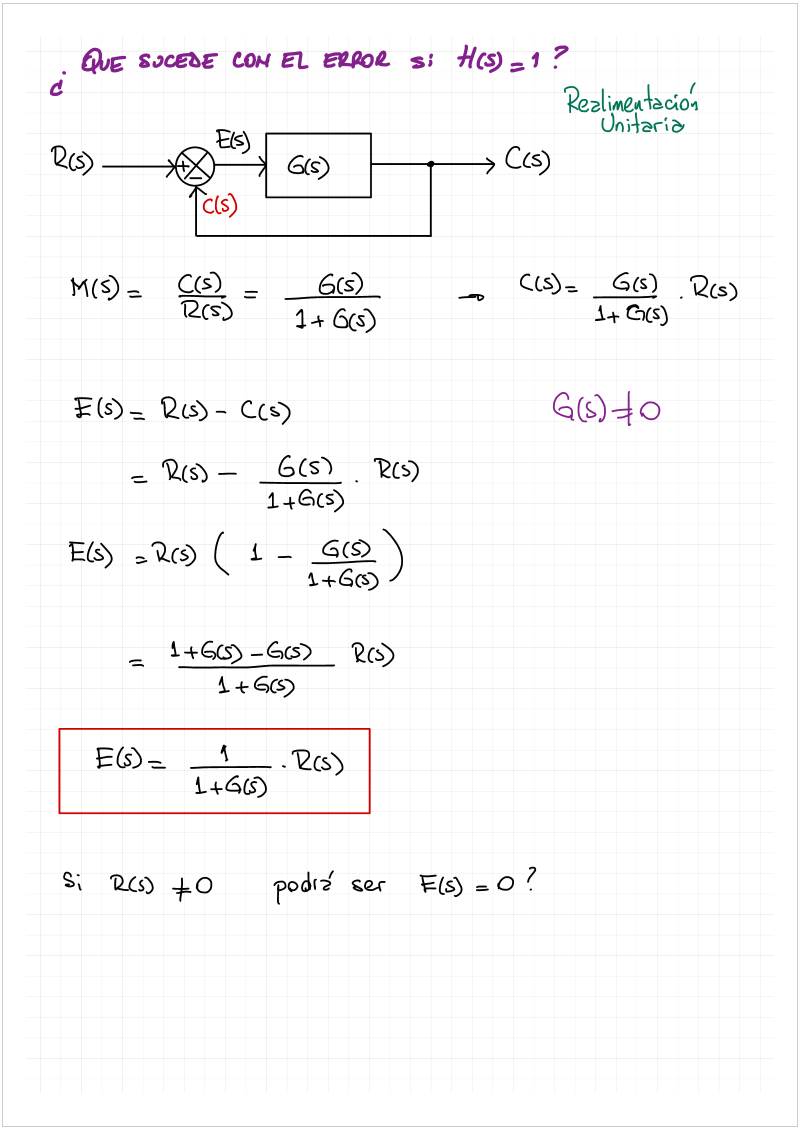

Teorema del Valor final

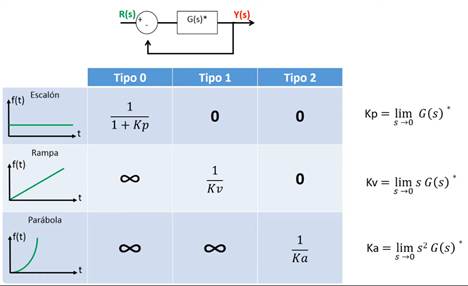

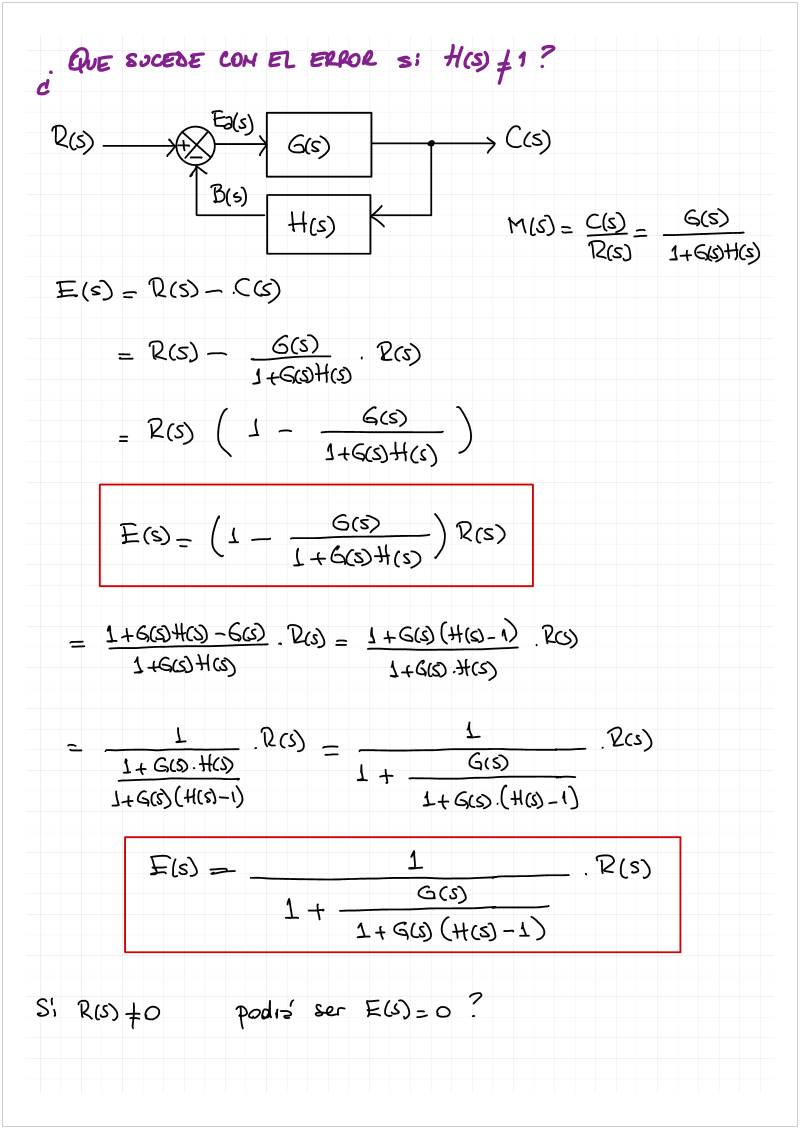

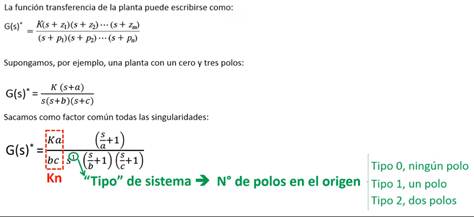

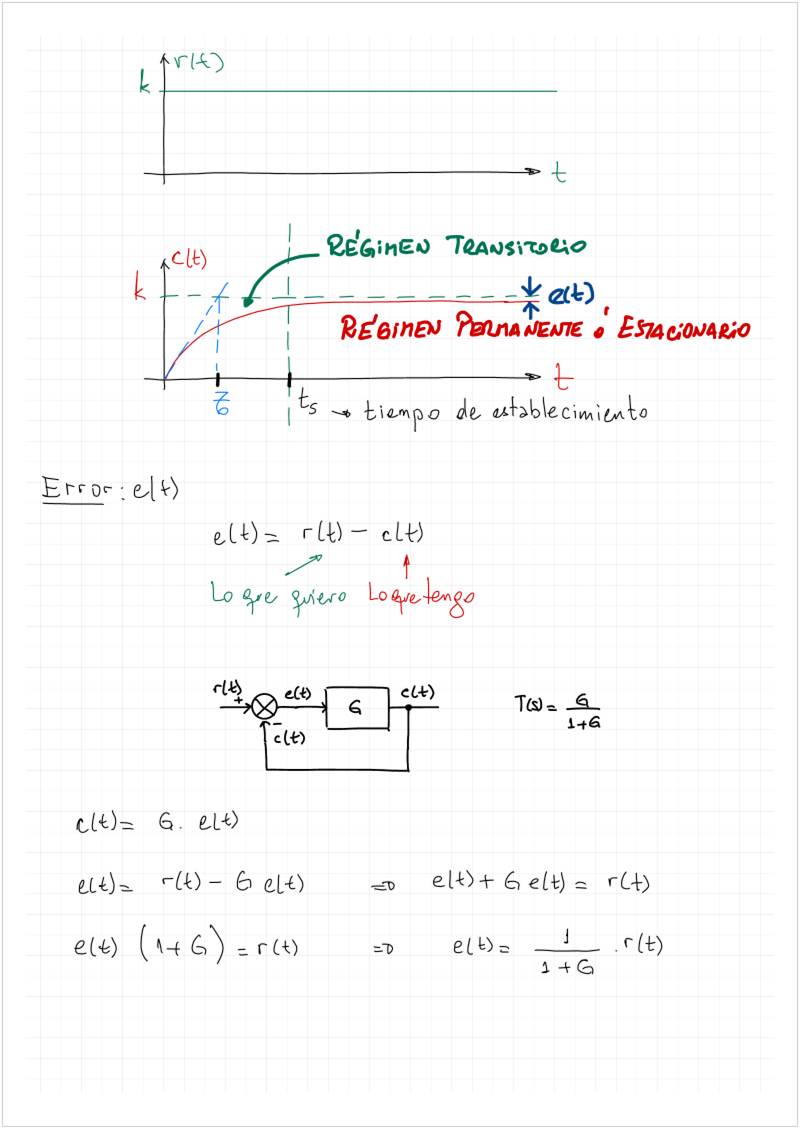

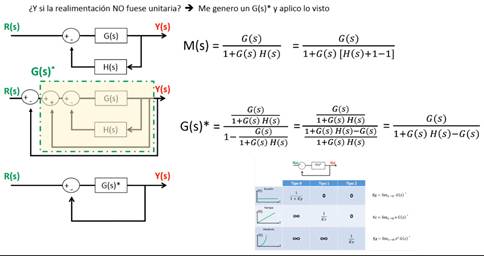

Respuesta Permanente
Respuesta transitoria
Matematica

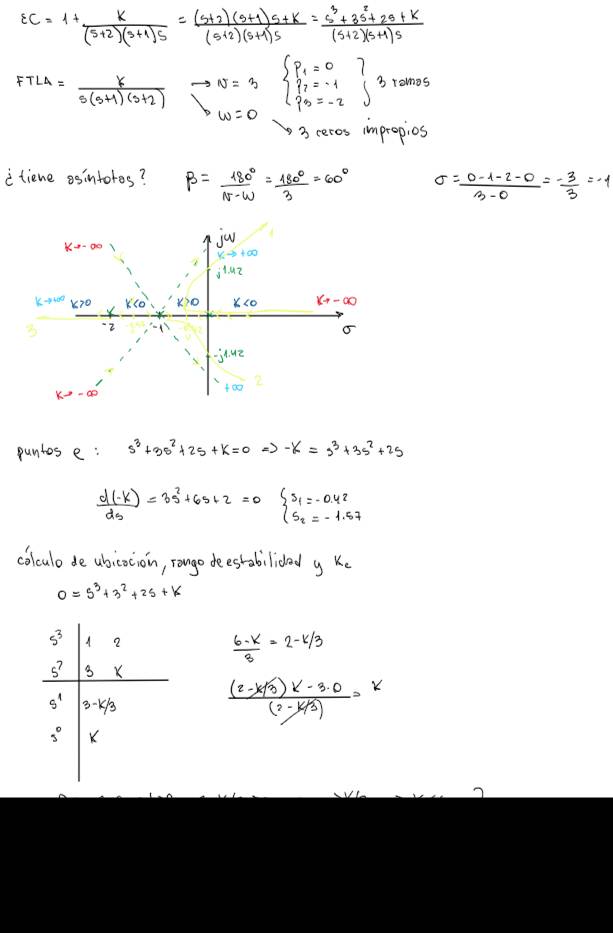

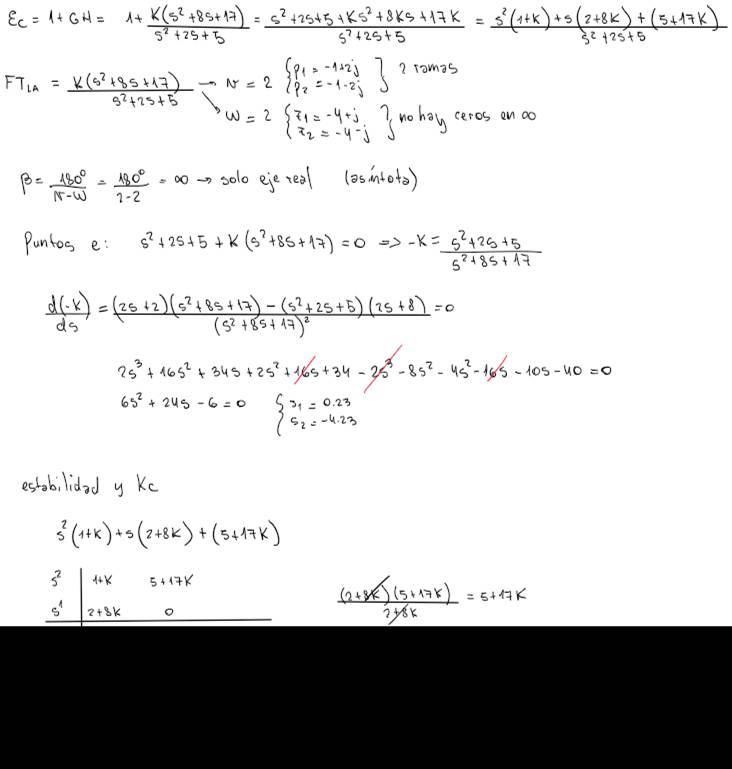

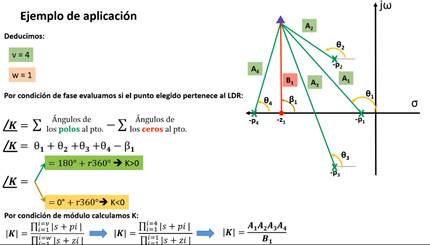

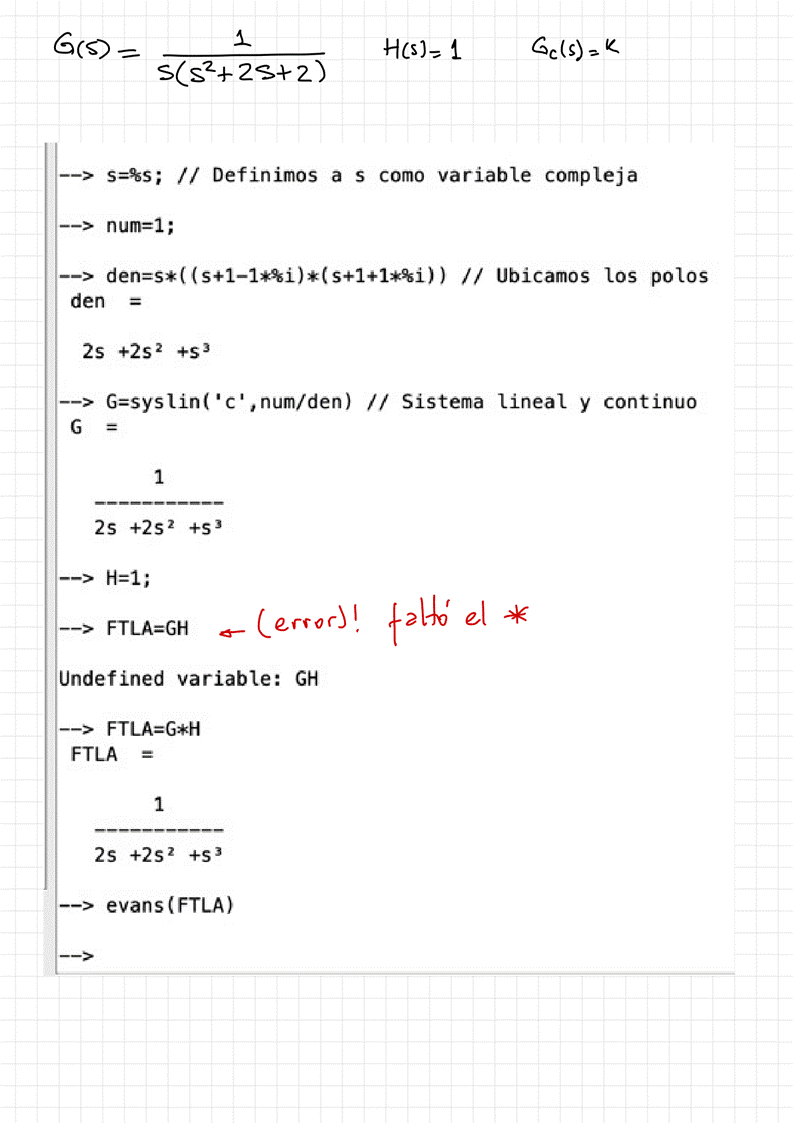

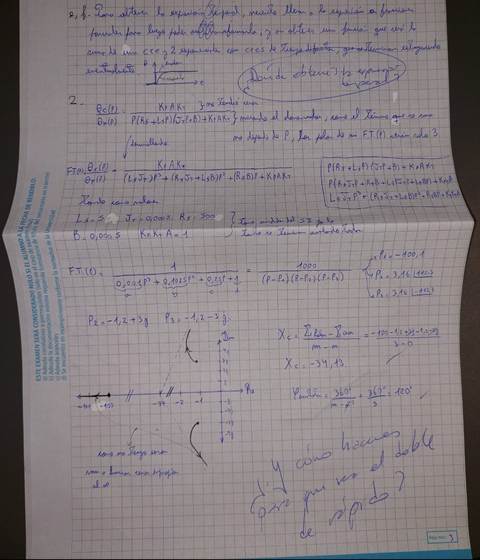

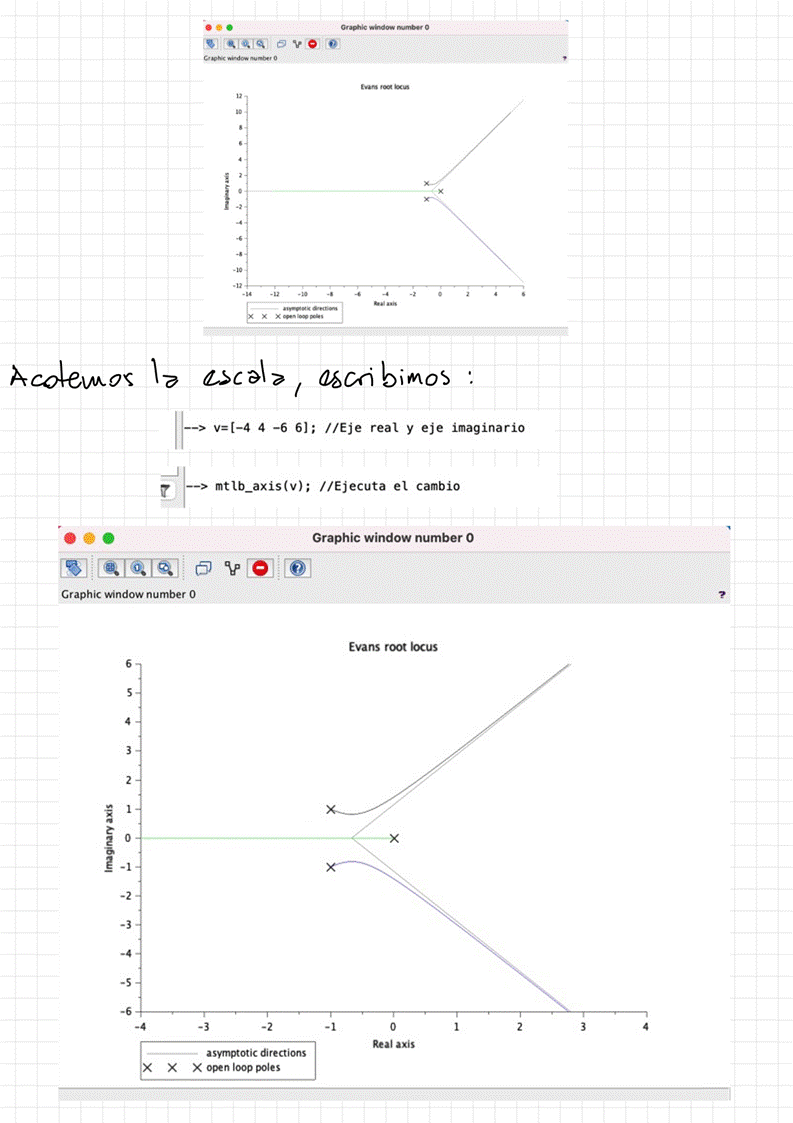

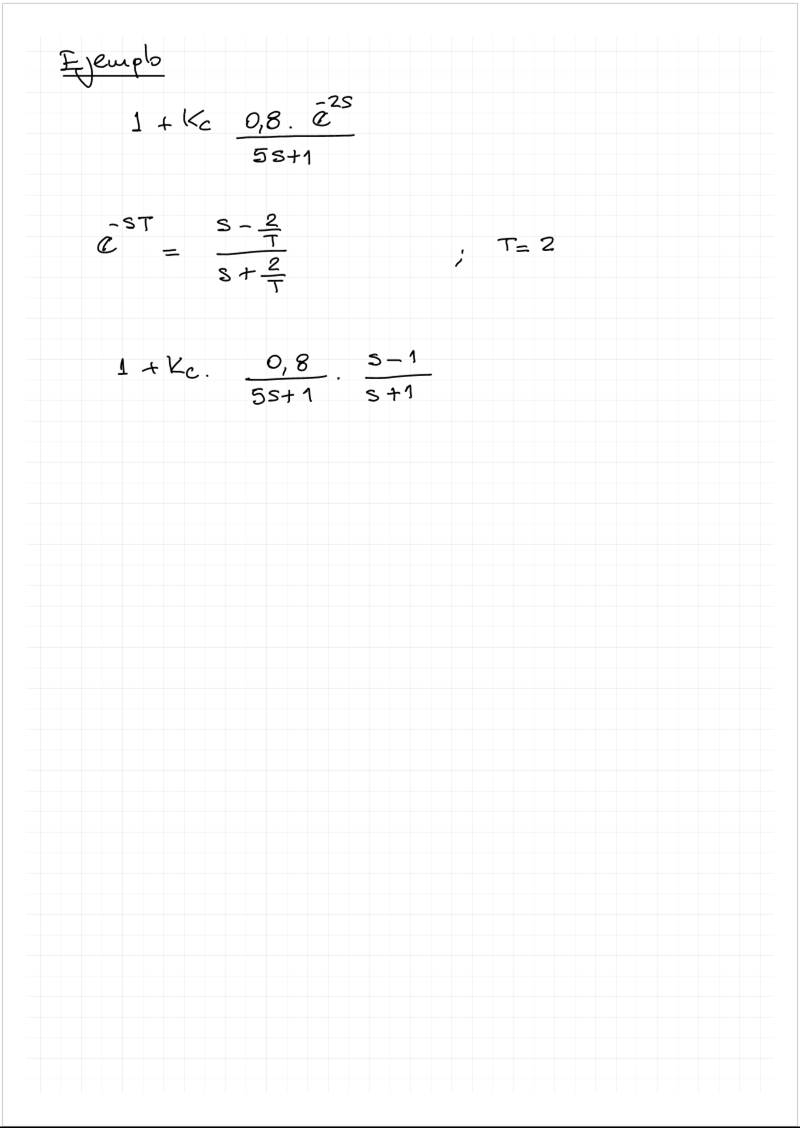

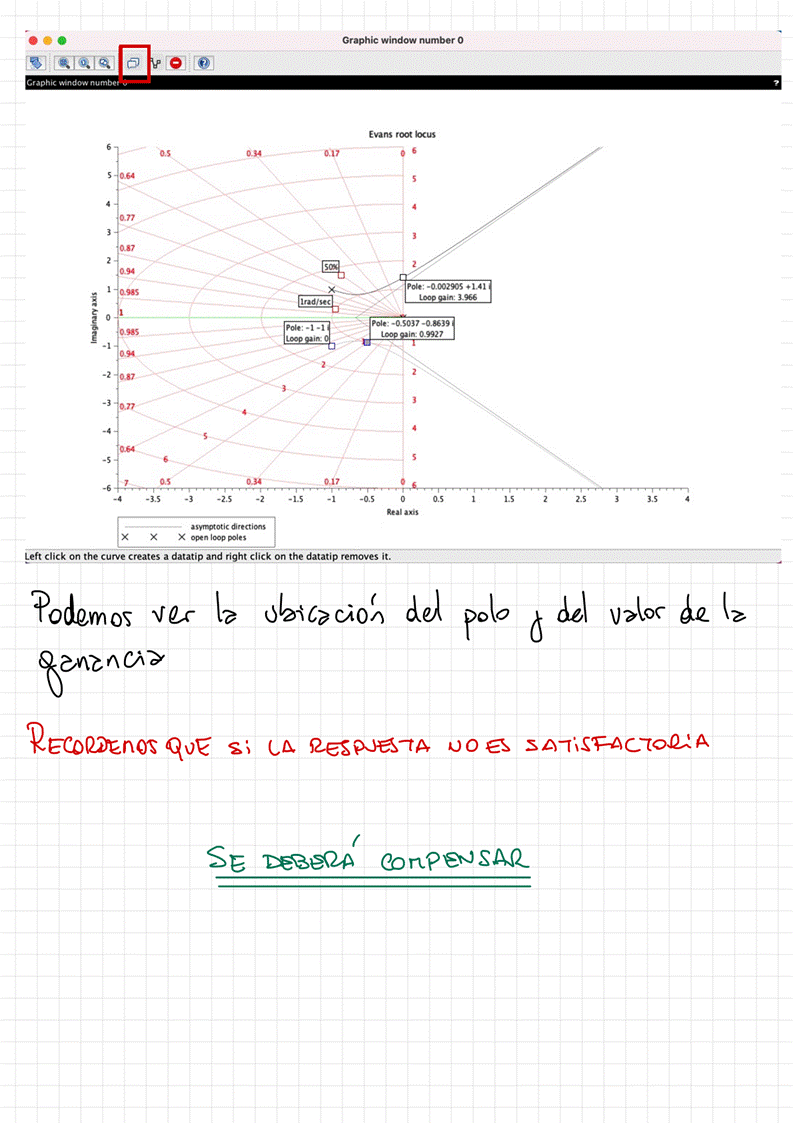

Practica Evans
sábado, 27 de abril de 2024
